COLORdash PAR H18X - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil COLORdash PAR H18X Chauvet au format PDF.
| Type de produit | Lampe à LED professionnelle |
| Marque | Chauvet |
| Modèle | COLORdash PAR H18X |
| Catégorie | Projecteur PAR |
| Source lumineuse | 18 LEDs (Rouge, Vert, Bleu, Ambre, Blanc, UV) |
| Alimentation | 100-240 VCA, 50/60 Hz (universelle) |
| Poids estimé | Environ 3,2 kg |
| Dimensions estimées (LxPxH) | Environ 292 x 259 x 229 mm |
| Protocole DMX | 3 ou 5 broches, personnalités 6CH, 8CH, 9CH, 13CH, 14CH |
| Fonctions principales | DMX, RDM, Statique, Programmes automatiques, Maître/Esclave, Température de couleur, Stroboscope, Gradateur, Variateur de couleur manuel |
| Température ambiante max | 40 °C |
| Température de démarrage min | -20 °C |
| Température de fonctionnement min | -30 °C |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Montage | Support de montage pour crochet et élingue de sécurité (obligatoire en hauteur) |
| Remplacement du fusible | Oui, accessible via porte-fusible sur le boîtier |
| Mise à jour du micrologiciel | Via clé USB et câble adaptateur USB vers DMX |
| Garantie | Limitée, voir conditions sur le site Chauvet |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Aucune pièce réparable par l'utilisateur. |
| Sécurité | Ne pas regarder la source lumineuse, boîtier chaud en fonctionnement, utiliser un câble de sécurité en hauteur |
FOIRE AUX QUESTIONS - COLORdash PAR H18X Chauvet
Questions des utilisateurs sur COLORdash PAR H18X Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice COLORdash PAR H18X - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COLORdash PAR H18X de la marque Chauvet.
MODE D'EMPLOI COLORdash PAR H18X Chauvet
À Propos de ce Manuel
Le Manuel de Référence du COLORdash Par-H18X (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
- Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 20 po (0,5 m).
- Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
- La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
- Ce luminaire est uniquement réservé à un usage professionnel.
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
- La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus basses.
- La température ambiante minimale est de -30^ (-22°F). Ne pas utiliser l'appareil à des températures plus basses.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
• COLORdash Par-H18X
• Cordon d'alimentation Seetronic Powerkon IP65
- Support de gélatine
- Porte-gélatine
• Manuel de Référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron | Jaune/Cuivré | ||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Chainage électrique
Il est possible connecter jusqu'à 7 produits COLORdash Par-H18X à 100 V, 9 produits à 120 V, 15 produits à 208 V, 17 produits à 230 V ou 17 produits à 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le COLORdash Par-H18X fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le COLORdash Par-H18X utilise une connexion de données DMX standard pour ses personnalités DMX : 6CH, 8CH, 9CH, 13CH, et 14CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORdash Par-H18X supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

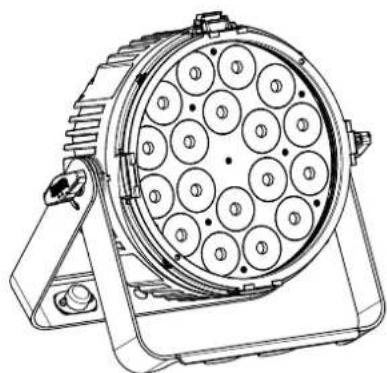

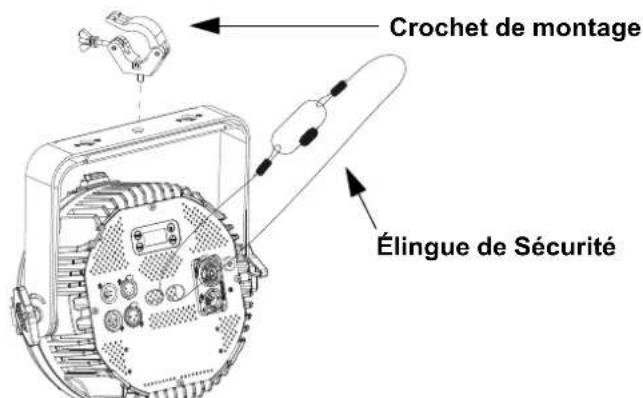

Schéma de Montage de l'Appareil
Montage en hauteur Montage en surface
Description du Tableau de Commandes
| Bouton | Fonction |
| Permet de sortir du menu ou de la fonction en cours | |
| Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection | |
| Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction | |
| Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction |
Code d'accès
Lorsque demandé, saisissez le code d'accès suivant :
Ce code ne peut pas être modifié.
Plan du Menu
Reportez-vous à la page du produit COLORdash Par-H18X sur www.chauvetprofessional.com pour la dernière carte des menu.
| Menu Principal Niveaux de Programmation Description | ||||
| DMX Address 001-507 Définit l'adresse DMX de départ | ||||
| DMX Channel | 6CH 6 canaux: RGBAWUV | |||
| 8CH | 8 canaux: gradateur, RGBAWUV, stroboscope | |||
| 9CH | 9 canaux: gradateur 16-bit, RGBAWUV, stroboscope | |||
| 13CH | 13 canaux: gradateur, RGBAWUV, stroboscope, macros de couleur, température de couleur, programmes automatiques et vitesse, modo de gradateur | |||
| 14CH | 14 canaux: gradateur 16-bit, RGBAWUV, stroboscope, macros de couleur, température de couleur, programmes automatiques et vitesse, modo de gradateur | |||
| Static Fixed Color | R Rouge | |||
| G Vert | ||||
| B Bleu | ||||
| A Ambre | ||||
| W Blanc | ||||
| UV Ultraviolet (UV) | ||||
| RG Rouge/Vert | ||||
| RB Rouge/Bleu | ||||
| RA Rouge/Ambre | ||||
| RW | Rouge/Blanc | |||
| RUV | Rouge/UV | |||
| GB Vert/Bleu | ||||
| GA Vert/Ambre | ||||
| GW | Vert/Blanc | |||
| GUV | Vert/UV | |||
| BA Bleu/Ambre | ||||
| BW | Bleu/Blanc | |||
| BUV | Bleu/UV | |||
| AW Ambre/Blanc | ||||
| AUV | Ambre/UV | |||
| WUV | Blanc/UV | |||
| RGB | Rouge/Vert/Bleu | |||
| RGA | Rouge/Vert/Ambre | |||
| RGW | Rouge/Vert/Blanc | |||
| RGUV | Rouge/Vert/UV | |||
| RBA | Rouge/Bleu/Ambre | |||
| RBW | Rouge/Bleu/Blanc | |||
| RBUV | Rouge/Bleu/UV | |||
| RAW | Rouge/Ambre/Blanc | |||
| RAUV | Rouge/Ambre/UV | |||
| RWUV | Rouge/Blanc/UV | |||
| Menu Principal | Niveaux de Programmation | Description | ||
| Static (suite) | Fixed Color (suite) | GBA Vert/Bleu/Ambre | ||
| GBW Vert/Bleu/Blanc | ||||
| GBUV Vert/Bleu/UV | ||||
| GAW Vert/Ambre/Blanc | ||||
| GAUV Vert/Ambre/UV | ||||
| GWUV Vert/Blanc/UV | ||||
| BAW Bleu/Ambre/Blanc | ||||
| BAUV Bleu/Ambre/UV | ||||
| BWUV Bleu/Blanc/UV | ||||
| AWUV Ambre/Blanc/UV | ||||
| RGBA Rouge/Vert/Bleu/Ambre | ||||
| RGBW Rouge/Vert/Bleu/Blanc | ||||
| RGBUV Rouge/Vert/Bleu/UV | ||||
| RGAW Rouge/Vert/Ambre/Blanc | ||||
| RGAUV Rouge/Vert/Ambre/UV | ||||
| RGWUV Rouge/Vert/Blanc/UV | ||||
| RBAW Rouge/Bleu/Ambre/Blanc | ||||
| RBAUV | Rouge/Bleu/Ambre/UV | |||
| RBWUV Rouge/Bleu/Blanc/UV | ||||
| RAWUV Rouge/Ambre/Blanc/UV | ||||
| GBAW Vert/Bleu/Ambre/Blanc | ||||
| GBAVV Vert/Bleu/Ambre/UV | ||||
| GBWUV Vert/Bleu/Blanc/UV | ||||
| GAWUV Vert/Ambre/Blanc/UV | ||||
| BAWUV Bleu/Ambre/Blanc/UV | ||||
| RGBAW Rouge/Vert/Bleu/Ambre/Blanc | ||||
| RGBAUV | Rouge/Vert/Bleu/Ambre/UV | |||
| RGBWUV | Rouge/Vert/Bleu/Blanc/UV | |||
| RGAWUV | Rouge/Vert/Ambre/Blanc/UV | |||
| RBAWUV | Rouge/Bleu/Ambre/Blanc/UV | |||
| GBAWUV | Vert/Bleu/Ambre/Blanc/UV | |||
| RGBAWUV | Rouge/Vert/Bleu/Ambre/Blanc/UV | |||
| Color Temperature | Warm White 1 | Températures de couleur blanches prédéfinies | ||
| Warm White 2 | ||||
| Warm White 3 | ||||
| Neutral White 1 | ||||
| Neutral White 2 | ||||
| Neutral White 3 | ||||
| Daylight 1 | ||||
| Daylight 2 | ||||
| Daylight3 | ||||
| Daylight 4 | ||||
| Manual Color Mixer | Red | 000-255 | Permet de combiner les couleurs rouge, vert, bleu, ambre blanc et ultraviolette pour créer une couleur personnalisée (0 à 100%) | |
| Green | ||||
| Blue | ||||
| Amber | ||||
| White | ||||
| UV | ||||
| Auto show | Auto 1-5 | 001-100 | Programmes automatiques et vitesse | |
| Master/Slave | Master Mode DMX (Maître) | |||
| Slave Mode esclave | ||||
| Dimmer Mode | Off Gradateur linéaire | |||
| Dimmer1-3 | Vitesse de gradation, de rapide (1) à lent (3) | |||
| White Balance | Off | Utilise le paramétrage de blanc définit en usine | ||
| Manual | Red | la valeur de vert m125-255 | Définir la valeur de rouge maximum | |
| Green Définir | maximum | |||
| Blue Définir | maximum | |||
| Amber | Définir la valeur de ambre maximum | |||
| White | Définir la valeur de blanc maximum | |||
| UV | Définir la valeur de ultraviolette maximum | |||
| LED Frequency | 600Hz | Permet de sélectionner la fréquence MLI | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 25kHz | ||||
| Back Light | 10S L'affichage s'éteint après 10 secondes | |||
| 30S L'affichage s'éteint après 30 secondes | ||||
| 2Min L'affichage s'éteint après 2 minutes | ||||
| Always On L'affichage reste allumé | ||||
| Key Lock | On | Verrouille l'affichage. Code d'accès :,,,, | ||
| Off | ||||
| Information | Fixture Hours < _ H> | Affiche le nombre d'heure pendant lequel l'appareil est resté allumé | ||
| Version < V _ > Affiche la version du micrologiciel actuel | ||||
| UID < _ > Affiche l'UID du produit | ||||
| Reset Factory | NO | Réinitialisation aux paramètres par défaut d'usine | ||
| YES | ||||
| System Update | Put the update file into the USB stick and connect it to the device through an adapter cable. | Mise à jour du micrologiciel via un câble adaptateur USB vers DMX | ||
| NO | ||||
| YES | ||||
Valeurs DMX
| 6CH | 8CH | 9CH | 13CH | 14CH | Fonction | Valeur | Pourcentage/Configuration |
| - | 1 | 1 | 1 | 1 | Gradateur | 000 ⇔ 255 | 0–100% |
| - | - | 2 | - | 2 | Gradateur fin | 000 ⇔ 255 | 0–100% |
| 1 | 2 | 3 | 2 | 3 | Rouge | 000 ⇔ 255 | 0–100% |
| 2 | 3 | 4 | 3 | 4 | Vert | 000 ⇔ 255 | 0–100% |
| 3 | 4 | 5 | 4 | 5 | Bleu | 000 ⇔ 255 | 0–100% |
| 4 | 5 | 6 | 5 | 6 | Ambre | 000 ⇔ 255 | 0–100% |
| 5 | 6 | 7 | 6 | 7 | Blanc | 000 ⇔ 255 | 0–100% |
| 6 | 7 | 8 | 7 | 8 | Ultraviolette | 000 ⇔ 255 | 0–100% |
| - | 8 | 9 | 8 | 9 | Stroboscope | 000 ⇔ 010011 ⇔ 255 | Pas de fonctionStroboscope, lente à rapide |
| -- | -9 | 10 Macro de couleur | 000 ⇔ 010 | Pas de fonction | |||
| 011 Rouge maximum | |||||||
| 012 ⇔ 029 | Rouge maximum, vert augmente | ||||||
| 030 Rouge et vert maximum | |||||||
| 031 ⇔ 049 | Vert maximum, rouge diminue | ||||||
| 050 Vert maximum | |||||||
| 051 ⇔ 069 | Vert maximum, bleu augmente | ||||||
| 070 Vert et bleu maximum | |||||||
| 071 ⇔ 089 | Bleu maximum, vert diminue | ||||||
| 090 Bleu maximum | |||||||
| 091 ⇔ 109 | Bleu maximum, rouge augmente | ||||||
| 110 Rouge et bleu maximum | |||||||
| 111 ⇔ 129 | Rouge maximum, bleu diminue | ||||||
| 130 Rouge maximum | |||||||
| 131 ⇔ 149 | Rouge maximum, vert et bleu augmente | ||||||
| 150 Rouge, vert et bleu maximum | |||||||
| 151 ⇔ 169 | Bleu maximum, rouge et vert diminue | ||||||
| 170 Bleu maximum | |||||||
| 171 ⇔ 200 | Rouge, vert et bleu maximum | ||||||
| 201 ⇔ 255 | Température de couleur, chaud à froid | ||||||
| -- | -10 | 11 Température de couleur | 000 ⇔ 005 | Pas de fonction | |||
| 006 ⇔ 025 | Blanc chaud 1 | ||||||
| 026 ⇔ 050 | Blanc chaud 2 | ||||||
| 051 ⇔ 075 | Blanc chaud 3 | ||||||
| 076 ⇔ 100 | Blanc neutre 1 | ||||||
| 101 ⇔ 125 | Blanc neutre 2 | ||||||
| 126 ⇔ 150 | Blanc neutre 3 | ||||||
| 151 ⇔ 175 | Lumière du jour 1 | ||||||
| 176 ⇔ 200 | Lumière du jour 2 | ||||||
| 201 ⇔ 225 | Lumière du jour 3 | ||||||
| 226 ⇔ 250 | Lumière du jour 4 | ||||||
| 251 ⇔ 255 | Pas de fonction | ||||||
| - | - | - | 1 | 1 | Programmes automatiques | 000 ⇔ 010 | Pas de fonction |
| 011 ⇔ 060 | Programme automatique 1 | ||||||
| 061 ⇔ 110 | Programme automatique 2 | ||||||
| 111 ⇔ 160 | Programme automatique 3 | ||||||
| 161 ⇔ 210 | Programme automatique 4 | ||||||
| 211 ⇔ 255 | Programme automatique 5 | ||||||
| - | - | - | 12 | 13 | Vitesse du programme | 000 ⇔ 255 | Vitesse du programme automatique, lente à rapide |
| -- | -13 | 14 Mode gradateur | 000 ⇔ 051 | Vitesse de gradation réglée depuis l'affichage | |||
| 052 ⇔ 101 | Arrêt du mode de vitesse de gradation | ||||||
| 102 ⇔ 152 | Mode 1 de vitesse de gradation (rapide) | ||||||
| 153 ⇔ 203 | Mode 2 de vitesse de gradation | ||||||
| 204 ⇔ 255 | Mode 3 de vitesse de gradation (lent) | ||||||
