Producttype	Professionele LED-lamp
Merk	Chauvet
Model	COLORdash PAR H18X
Categorie	PAR-projector
Lichtbron	18 LED's (Rood, Groen, Blauw, Amber, Wit, UV)
Voeding	100-240 VAC, 50/60 Hz (universeel)
Geschat gewicht	Ongeveer 3,2 kg
Geschatte afmetingen (LxDxH)	Ongeveer 292 x 259 x 229 mm
DMX-protocol	3 of 5 pinnen, persoonlijkheden 6CH, 8CH, 9CH, 13CH, 14CH
Belangrijkste functies	DMX, RDM, Statisch, Automatische programma's, Master/Slave, Kleurtemperatuur, Stroboscoop, Dimmer, Handmatige kleurmixer
Maximale omgevingstemperatuur	40 °C
Minimale starttemperatuur	-20 °C
Minimale bedrijfstemperatuur	-30 °C
Beschermingsgraad	IP20 (alleen voor binnen)
Montage	Montagebeugel voor haak en veiligheidskabel (verplicht op hoogte)
Vervanging van de zekering	Ja, toegankelijk via zekeringhouder op de behuizing
Firmware-update	Via USB-stick en USB naar DMX adapterkabel
Garantie	Beperkt, zie voorwaarden op de Chauvet-website
Onderhoud en reiniging	Reinigen met een droge doek. Geen door gebruiker te repareren onderdelen.
Veiligheid	Niet in de lichtbron kijken, behuizing wordt heet tijdens gebruik, gebruik een veiligheidskabel op hoogte

Veelgestelde vragen - COLORdash PAR H18X Chauvet

Hoe stel ik het DMX-adres in?

Ga naar het hoofdmenu, selecteer DMX Address en gebruik de pijltjes om een adres tussen 001 en 507 in te stellen. Bevestig met Enter.

Hoe configureer ik de Master/Slave-modus?

Stel op het masterapparaat Master/Slave in op Master Mode. Stel op de slaves in op Slave Mode. Verbind ze in een keten via DMX.

Wat te doen als het apparaat niet aangaat?

Controleer de elektrische aansluitingen, de zekering (vervang indien nodig) en dat de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, neem dan contact op met de ondersteuning.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de afdekking van de zekeringhouder los te draaien. Vervang de defecte zekering door een van hetzelfde type en vermogen. Draai vast en sluit opnieuw aan.

Hoe gebruik ik de automatische programma's?

Ga naar het menu, selecteer Auto show en kies Auto 1 tot Auto 5. Stel de snelheid in tussen 001 en 100. Het apparaat voert een autonome lichtshow uit.

Hoe stel ik de kleurtemperatuur in?

Ga naar het menu Color Temperature en kies uit de voorinstellingen (Warm White 1-3, Neutral White 1-3, Daylight 1-4). U kunt ook de handmatige kleurmixer gebruiken (Manual Color Mixer).

Kan ik dit apparaat buitenshuis gebruiken?

Nee, de beschermingsgraad IP20 geeft aan dat het alleen voor gebruik binnenshuis is ontworpen. Blootstelling aan water, stof of overmatige hitte kan het beschadigen.

Hoe reinig ik het scherm en de LED's?

Gebruik een droge, zachte doek. Gebruik geen chemische of schurende middelen. Koppel het apparaat los voor het reinigen. De LED's kunnen niet door de gebruiker worden vervangen.

Hoe werk ik de firmware bij?

Plaats het updatebestand op een USB-stick. Sluit de stick aan op het apparaat via een USB naar DMX-adapterkabel. Ga naar het menu, selecteer System Update en bevestig.

Wat is de betekenis van de DMX-kanalen in modus 6CH?

In modus 6CH zijn de kanalen: 1=Rood, 2=Groen, 3=Blauw, 4=Amber, 5=Wit, 6=UV. Elk kanaal regelt de intensiteit van de corresponderende kleur van 0 tot 255.

GEBRUIKSAANWIJZING COLORdash PAR H18X Chauvet

Over deze handleiding

De COLORdash Par-H18X Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 20 in (0,5 m) voorkomen wordt.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

- De armatuur is uitsluitend bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

• COLORdash Par-H18X
• Seetronic Powerkon IP65 stroomsnoer
• Gel Frame Houder

• G e l F r a m e

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Het is mogelijk tot maximaal 7 COLORdash Par-H18X-producten koppelen aan 100 V, 9 producten aan 120 V, 15 producten aan 208 V, 17 producten aan 230 V of 17 producten aan 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De COLORdash Par-H18X kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORdash Par-H18X gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 6CH, 8CH, 9CH, 13CH, en 14CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORdash Par-H18X ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

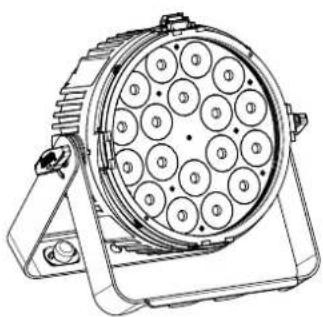

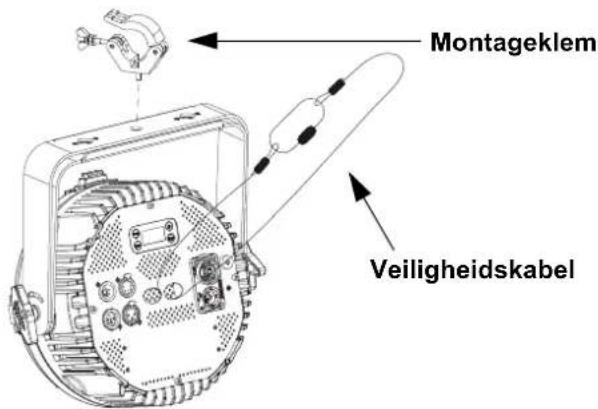

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd

Montage aan een oppervlak

Beschrijving bedieningspaneel

Toets Functie
	$luit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden, de volgende toegangscode in: , , , , .

Dit toegangscode kan niet gewijzigd worden.

Menumap

Raadpleeg de productpagina van COLORdash Par-H18X op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-507 Stelt het DMX-startadres in
DMX Channel	6CH 6-kanalen: RGBAWUV
	8CH		8-kanalen: dimmer, RGBAWUV, stroboscoop
	9CH		9-kanalen: 16-bit dimmer, RGBAWUV, stroboscoop
	13CH		13-kanalen: dimmer, RGBAWUV, stroboscoop, kleurenmacro, kleurtemperatuur, automatische programma's en snelheid, dimmer-modus
	14CH		14-kanalen: 16-bit dimmer, RGBAWUV, stroboscoop, kleurenmacro, kleurtemperatuur, automatische programma's en snelheid, dimmer-modus
Static Fixed Color	Color	R Rood
		G	Groen
		B Blauw
		A Amber
		W	Wit
		UV	Ultraviolet (UV)
		RG	Rood/Groen
		RB	Rood/Blauw
		RA	Rood/Amber
		RW	Rood/Wit
		RUV	Rood/UV
		GB	Groen/Blauw
		GA	Groen/Amber
		GW	Groen/Wit
		GUV	Groen/UV
		BA	Blauw/Amber
		BW	Blauw/Wit
		BUV	Blauw/UV
		AW	Amber/Wit
		AUV	Amber/UV
		WUV	Wit/UV
		RGB	Rood/Groen/Blauw
		RGA	Rood/Groen/Amber
		RGW	Rood/Groen/Wit
		RGUV	Rood/Groen/UV
		RBA	Rood/Blauw/Amber
Hoofdniveau	Programmeerniveaus		Beschrijving
Static (vervolg)	Fixed Color (vervolg)	RBW Rood/Blauw/Wit
		RBUV Rood/Blauw/UV
		RAW Rood/Amber/Wit
		RAUV Rood/Amber/UV
		RWUV Rood/Wit/UV
		GBA Groen/Blauw/Amber
		GBW Groen/Blauw/Wit
		GBUV Groen/Blauw/UV
		GAW Groen/Amber/Wit
		GAUV Groen/Amber/UV
		GWUV Groen/Wit/UV
		BAW Blauw/Amber/Wit
		BAUV Blauw/Amber/UV
		BWUV Blauw/Wit/UV
		AWUV Amber/Wit/UV
		RGBA Rood/Groen/Blauw/Amber
		RGBW Rood/Groen/Blauw/Wit
		RGBUV Rood/Groen/Blauw/UV
		RGAW Rood/Groen/Amber/Wit
		RGAUV Rood/Groen/Amber/UV
		RGWUV	Rood/Groen/Wit/UV
		RBAW Rood/Blauw/Amber/Wit
		RBAUV	Rood/Blauw/Amber/UV
		RBWUV	Rood/Blauw/Wit/UV
		RAWUV Rood/Amber/Wit/UV
		GBAW Groen/Blauw/Amber/Wit
		GBAUV Groen/Blauw/Amber/UV
		GBWUV	Groen/Blauw/Wit/UV
		GAWUV	Groen/Amber/Wit/UV
		BAWUV Blauw/Amber/Wit/UV
		RGBAW	Rood/Groen/Blauw/Amber/Wit
		RGBAUV	Rood/Groen/Blauw/Amber/UV
		RGBWUV	Rood/Groen/Blauw/Wit/UV
		RGAWUV	Rood/Groen/Amber/Wit/UV
		RBAWUV	Rood/Blauw/Amber/Wit/UV
		GBAWUV	Groen/Blauw/Amber/Wit/UV
		RGBAWUV	Rood/Groen/Blauw/Amber/Wit/UV
	Color Temperature	Warm White 1	Vooraf ingestelde witte kleurtemperaturen
		Warm White 2
		Warm White 3
		Neutral White 1
		Neutral White 2
		Neutral White 3
		Daylight 1
		Daylight 2
		Daylight3
		Daylight 4

Hoofdniveau	Programmeerniveaus			Beschrijving
Static (vervolg)	Manual Color Mixer	Red	000-255	Aangepaste statische kleuren Combineer rood, groen, blauw, amber, wit en ultraviolet (0-100%)
		Green
		Blue
		Amber
		White
		UV
Auto show Auto 1-5 001-100 Automatische programma's en snelheid
Master/Slave	Master DMX-modus (Master)
	Slave Slaaf-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer1-3			Dimmersnelheid, snel (1) naar langsaam (3)
White Balance	Off Gebruikt fabriek-standaard			witte instelling
	Manual	Red	125-255	Stelt maximum waarde van rood in
		Green Stelt maximum waarde van groen in
		Blue Stelt maximum waarde van blauw in
		Amber Stelt maximum waarde van amber in
		White Stelt maximum waarde van wit in
		UV Stelt maximum waarde van ultraviolet in
LED Frequency	600Hz			Selecteert de PWM-frequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	10S			Beeldscherm schakelt uit na 10 seconden
	30S			Beeldscherm schakelt uit na 30 seconden
	2Min Beeldscherm schakelt uit na 2 minuten
	Always On Beeldscherm blijft aan
Key Lock	On			Vergrendelt het scherm. Toegangscode: , , , , , , ,
	Off
Information	Fixture Hours	<______H>		Toont het aantal uren dat het product is ingeschakeld
	Version	<V._._._._>		Toont de huidige firmwareversie
	UID	<_______>		Toont het product-UID
Reset Factory	NO			Reset naar standaard fabrieksinstellingen
	YES
System Update	Put the update file into the USB stick and connect it to the device through an adapter cable.			Firmware bijwerken via USB naar DMX-adapterkabel
	NO
	YES

DMX-waarden

6CH	8CH	9CH	13CH	14CH	Function	Value	Percent/Setting
-	1	1		1	1 D i m m e r	000 ⇌ 255 0–100%
-	-	2	-	2	Fijne dimmer	000 ⇌ 255	0–100%
1	2	3	2	3	Rood	000 ⇌ 255	0–100%
2	3	4	3	4	Groen	000 ⇌ 255	0–100%
3	4	5	4	5	Blauw	000 ⇌ 255	0–100%
4	5	6	5	6	Amber	000 ⇌ 255	0–100%
5	6	7	6	7	Wit	000 ⇌ 255	0–100%
6	7	8	7	8	Ultraviolet	000 ⇌ 255	0–100%
-8	9 8 9	Stroboscoop				000 ⇌ 010	Geen functie
						011 ⇌ 255	Stroboscoop, langsaam naar snel
-- - 9 10	Kleurenmacro					000 ⇌ 010	Geen functie
						011	Rood vol
						012 ⇌ 029	Rood vol, groen neemt toe
						030	Rood en groen vol
						031 ⇌ 049	Groen vol, rood neemt af
						050	Groen vol
						051 ⇌ 069	Groen vol, blauw neemt toe
						070	Groen en blauw vol
						071 ⇌ 089	Blauw vol, groen neemt af
						090	Blauw vol
						091 ⇌ 109	Blauw vol, rood neemt toe
						110	Rood en blauw vol
						111 ⇌ 129	Rood vol, blauw neemt af
						130	Rood vol
						131 ⇌ 149	Rood vol, groen en blauw neemt toe
						150	Rood, groen en blauw vol
						151 ⇌ 169	Blauw vol, rood en groen neemt af
						170	Blauw vol
						171 ⇌ 200	Rood, groen en blauw vol
						201 ⇌ 255	Kleurtemperatuur, warm naar koel
-- - 10	11	Kleurtemperatuur				000 ⇌ 005	Geen functie
						006 ⇌ 025	Warm wit 1
						026 ⇌ 050	Warm wit 2
						051 ⇌ 075	Warm wit 3
						076 ⇌ 100	Neutraal wit 1
						101 ⇌ 125	Neutraal wit 2
						126 ⇌ 150	Neutraal wit 3
						151 ⇌ 175	Daglicht 1
						176 ⇌ 200	Daglicht 2
						201 ⇌ 225	Daglicht 3
						226 ⇌ 250	Daglicht 4
						251 ⇌ 255	Geen functie
-	-	-	11	1	Automatischeprogramma's	000 ⇌ 010	Geen functie
						011 ⇌ 060	Automatische programma 1
						061 ⇌ 110	Automatische programma 2
						111 ⇌ 160	Automatische programma 3
						161 ⇌ 210	Automatische programma 4
						211 ⇌ 255	Automatische programma 5
-	-	-	12	13	Programmasnelheid	000 ⇔ 255	Automatische programmasnelheid, langsaam naar snel
--	-13	14 Dimmer-modus				000 ⇔ 051	Dimmersnelheid ingesteld vanaf het display
						052 ⇔ 101	Dimmer snelheidsmodus uit
						102 ⇔ 152	Dimmer snelheidsmodus 1 (snel)
						153 ⇔ 203	Dimmer snelheidsmodus 2
						204 ⇔ 255	Dimmer snelheidsmodus 3 (langzaam)

Contact Us
