Caractéristiques techniques	Lampe LED RGBAL, 56W, 6 couleurs, température de couleur de 3200K à 5600K
Utilisation	Idéale pour le théâtre, les concerts, les événements en direct et les productions audiovisuelles
Maintenance et réparation	Nettoyage régulier des lentilles et des ventilateurs, vérification des connexions électriques
Sécurité	Utiliser uniquement avec des supports appropriés, respecter les instructions de montage et d'utilisation
Informations générales	Poids : 3,2 kg, dimensions : 250 x 250 x 300 mm, garantie de 2 ans

FOIRE AUX QUESTIONS - Ovation P-56FC Chauvet

Comment puis-je allumer la Chauvet Ovation P-56FC ?

Assurez-vous que la lampe est correctement branchée à une source d'alimentation, puis utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi ma Chauvet Ovation P-56FC ne s'allume-t-elle pas ?

Vérifiez que la lampe est bien branchée et que l'alimentation fonctionne. Si le problème persiste, il se peut que la lampe soit défectueuse ou qu'il y ait un problème avec le câblage.

Comment régler l'intensité de la lumière sur la Chauvet Ovation P-56FC ?

Vous pouvez régler l'intensité de la lumière via le panneau de contrôle ou en utilisant un contrôleur DMX compatible.

Est-ce que la Chauvet Ovation P-56FC est compatible avec les systèmes DMX ?

Oui, la Chauvet Ovation P-56FC est entièrement compatible avec les systèmes DMX, ce qui permet un contrôle avancé de l'éclairage.

Comment nettoyer ma Chauvet Ovation P-56FC ?

Débranchez la lampe et utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau.

Quel type d'ampoule utilise la Chauvet Ovation P-56FC ?

La Chauvet Ovation P-56FC utilise une ampoule LED de haute qualité, offrant une longue durée de vie et une consommation d'énergie réduite.

Est-ce que la Chauvet Ovation P-56FC peut être utilisée en extérieur ?

Non, la Chauvet Ovation P-56FC est conçue pour un usage intérieur uniquement. L'utilisation en extérieur peut endommager l'appareil.

Comment mettre à jour le firmware de ma Chauvet Ovation P-56FC ?

Téléchargez la dernière version du firmware depuis le site officiel de Chauvet, puis suivez les instructions fournies pour effectuer la mise à jour via le port USB.

Où puis-je trouver des pièces de rechange pour ma Chauvet Ovation P-56FC ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur Chauvet local ou directement sur le site officiel de Chauvet.

Quelle est la garantie de la Chauvet Ovation P-56FC ?

La Chauvet Ovation P-56FC est généralement couverte par une garantie de 2 ans à partir de la date d'achat, sous réserve des conditions d'utilisation appropriées.

MODE D'EMPLOI Ovation P-56FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation P-56FC (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement (IP20).
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation P-56FC
• Cadre pour gélatine (191 mm/7,5 in accessoires)
• Un cordon d'alimentation Neutrik ^ powerCON ^

• Lentilles larges et moyennes
- Un Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 9 Ovation P-56FC à 120 V, 16 unités à 208 V ou 17 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation P-56FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX à 3 et 5 pines. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation P-56FC utilise une connexion de données DMX à 3 et 5 pines pour ses personnalités DMX: 2Ch, 4Ch, 5Ch, 8Ch, 11Ch, 13Ch, 14Ch, 16Ch et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation P-56FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation P-56FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

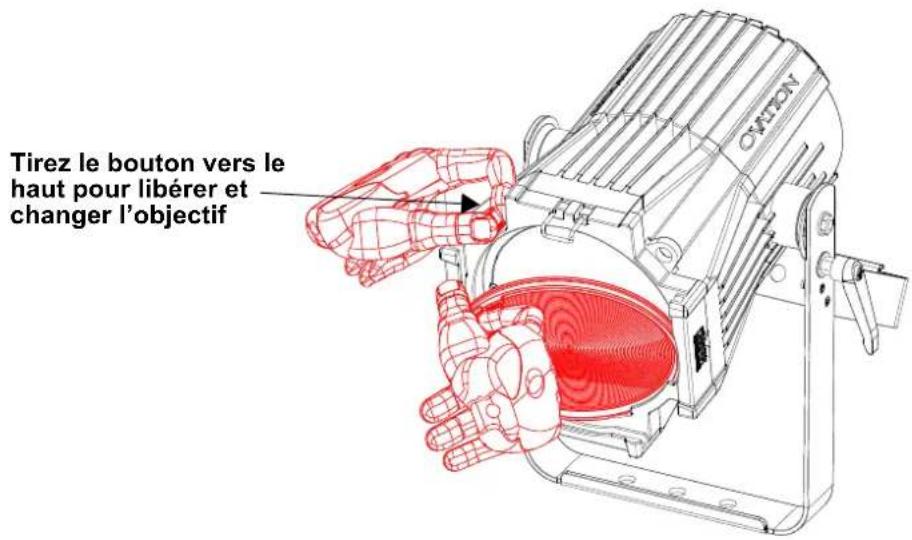

Lentilles Alternatives

Les lentilles interchangeables wide et medium permettent au produit d'avoir d'autres angles de faisceau.

Tirez le bouton vers le haut pour libérer et changer l'objectif

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/. Schéma de Montage de l'Appareil

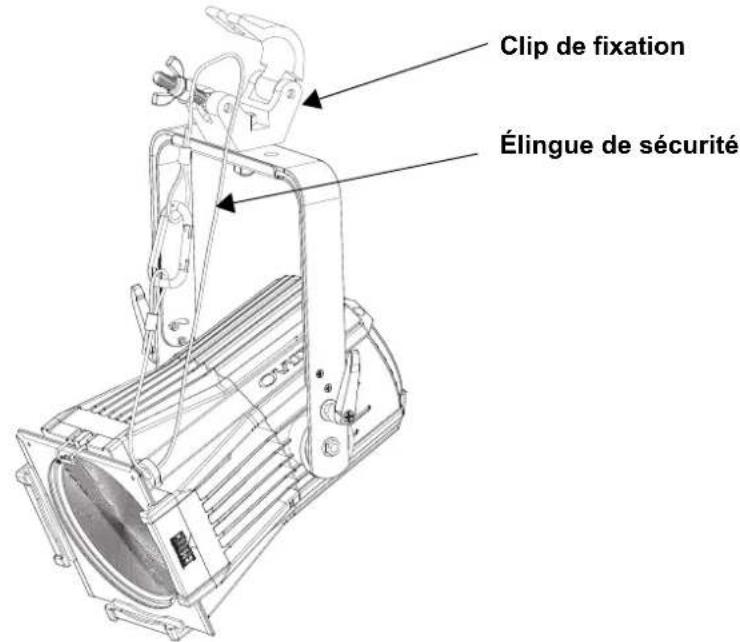

Clip de fixation Élingue de sécurité

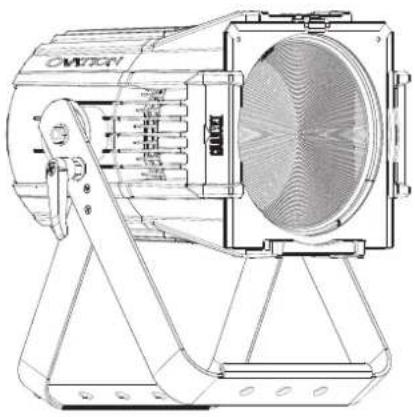

Montage en Hauteur

Roue de Couleurs Virtuelles (VCW)

Le Ovation P-56FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	201	130	048	255	255
026 ⇔ 050	3000K	172	132	054	255	255
051 ⇔ 075	3200K	144	135	061	255	255
076 ⇔ 100	3500K	115	139	071	255	255
101 ⇔ 125	4000K	083	154	088	255	255
126 ⇔ 150	4500K	072	185	107	255	255
151 ⇔ 175	5000K	062	209	124	255	255
176 ⇔ 200	5600K	046	222	142	255	255
201 ⇔ 225	6000K	038	230	154	255	255
226 ⇔ 250	6500K	029	237	166	255	255
251 ⇔ 255	--	000	000	000	000	000

Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address	Address 001-512*				Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	2Ch	Virtual Color Wheel _		_	2 canaux: gradateur, décalage rougeVoirGamme de couleurs
		Color Temperature		_	VoirGamme des températures de couleur
		Manual Color Mixer	Red	0-255	Combine les couleurs rouge, vert, bleu, ambre et lime pour un résultat personnalisé (0-100%)
			Green
			Blue
			Amber
			Lime
	4Ch				4 canaux: gradateur, VCW, température de couleur, décalage rouge
	5Ch 5 canaux: RVBAL control
	8Ch				8 canaux: gradateur, RVBAL control, stroboscope, décalage rouge
	11Ch				11 canaux: gradateur 16 bits, RVBAL control, stroboscope, VCW, température de couleur, décalage rouge
	13Ch				13 canaux: gradateur, RVBAL, stroboscope, VCW, température de couleur, programmes automatique, vitesse automatique, mode vitesse du gradateur, décalage rouge
	14Ch				14 canaux: gradateur 16 bits, 16-bit RVBAL control, stroboscope, décalage rouge
	16Ch				16 canaux: gradateur 16 bits, 16-bit RVBAL control, stroboscope, VCW, température de couleur, décalage rouge
	HSV 3 canaux: hue, saturation, value
Niveau Principal	Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la sectionGamme de couleurs pour en connaître les valeurs spécifiques.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 0-255	Températures de couleur de blanc prédéfinies. Simule une lampe tunstène à la température de couleur spécifiée. Référez vous à la sectionGamme des températures de couleur pour les valeurs spécifiques
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	0-255	Combines les couleurs rouge, vert, bleur, ambre et lime pour un résultat personnalisé (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1-5 1-100			Sélectionne les programmes automatiques et vitesse auto
Red Shift	On			Imite la gradation des lampes halogènes
	Off
Master/Slave	Master Recevez le signal DMX du contrôleur DMX (maître)
	Slave Recevoir le signal de l'unité maître (esclave)
Niveau Principal	Niveaux de Programmation			Description
Dimmer Curve	Linear			Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red	valeur maximale de LED vert
		Green Définit la
		Blue Définit la valeur maximale de LED bleu
		Amber Définit la valeur maximale de LED ambre
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours __ H Affiche le nombre total des heures du produit
	Version V__ Affiche la version du logiciel installée
	UID ____			Affiche UID actuel
Reset Factory	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values

16Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2	Gradateur fin	000 ⇌ 255	0–100%
3 Rouge 000 ⇌ 255 0–100%
4 Rouge fin 000 ⇌ 255 0–100%
5	V e r t	000 ⇌ 255 0–100%
6	Vert fin	000 ⇌ 255	0–100%
7	Bleu	000 ⇌ 255	0–100%
8	Bleu fin	000 ⇌ 255	0–100%
9	Ambre	000 ⇌ 255	0–100%
10	Ambre fin	000 ⇌ 255	0–100%
11	Lime	000 ⇌ 255	0–100%
12	Lime fin	000 ⇌ 255	0–100%
13	Stroboscope	000 ⇌ 010 Pas de fonction011 ⇌ 255 Stroboscope, lent à rapide
14	Roue de couleurs virtuelle	000 ⇌ 255 Consultez la section Gamme de couleurs
15	Température de couleur	000 ⇌ 255 Consultez la section Gamme des températures de couleur
16	Décalage rouge	000 ⇌ 010 Pas de fonction011 ⇌ 127 Activé128 ⇌ 255 Desactivé

14Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Rouge fin	000 ⇔ 255	0–100%
5	Vert	000 ⇔ 255	0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
14	Décalage rouge	000 ⇔ 010	Pas de fonction
		011 ⇔ 127	Activé
		128 ⇔ 255	Desactivé

13Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255 0–100%
4	B l e u	000 ⇔ 255 0–100%
5 Ambre 000 ⇔ 255 0–100%
6	L i m e	000 ⇔ 255 0–100%
7 Stroboscope		000 ⇔ 010 Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
8	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la section Gamme de couleurs
9	Température de couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
10	Auto programmes	000 ⇔ 010 Pas de fonction
		011 ⇔ 060	Auto programmes 1
		061 ⇔ 110	Auto programmes 2
		111 ⇔ 160	Auto programmes 3
		161 ⇔ 210	Auto programmes 4
		211 ⇔ 255	Auto programmes 5
11	Vitesse auto	000 ⇔ 255	0–100%
12	Mode de gradateur(Maintenez pendant 3 secondes: Remplace et modifie la sélection du menu)	000 ⇔ 051	Mode vitesse gradateur actuel
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3
13	Décalage rouge	000 ⇔ 010 Pas de fonction
		011 ⇔ 127	Activé
		128 ⇔ 255	Desactivé

11Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
9	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la section Gamme de couleurs
10	Température de couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
11	Décalage rouge	000 ⇔ 010 Pas de fonction011 ⇔ 127 Activé128 ⇔ 255 Desactivé

8Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255 0–100%
4	B l e u	000 ⇔ 255 0–100%
5 Ambre 000 ⇔ 255 0–100%
6	L i m e	000 ⇔ 255 0–100%
7 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
8 Décalage rouge		000 ⇔ 010 Pas de fonction011 ⇔ 127 Activé128 ⇔ 255 Desactivé

5Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2	V e r t	000 ⇔ 255 0–100%
3	B l e u	000 ⇔ 255 0–100%
4 Ambre 000 ⇔ 255 0–100%
5	L i m e	000 ⇔ 255 0–100%

4Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la section Gamme de couleurs
3	Température de couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
4 Décalage rouge		000 ⇔ 010	Pas de fonction
		011 ⇔ 127	Activé
		128 ⇔ 255	Desactivé

2Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇌ 255	0–100% (couleur définie par le menu)
2 Décalage rouge		000 ⇌ 010	Pas de fonction
		011 ⇌ 127	Activé
		128 ⇌ 255	Desactivé

HSV

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Hue	000 ⇌ 255	0–100%
2	Saturation	000 ⇌ 255	0–100%
3	Value	000 ⇌ 255	0–100%
