MANUAL DE USUARIO Ovation P-56FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation P-56FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation P-56FC
• Marco de gel (Accesorios de 191 mm/7,5 in)
• Cable de alimentación Neutrik ^® powerCON ^®

• Lentes anchas y medianas

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 9 productos Ovation P-56FC a 120 V, 16 productos a 208 V o 17 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation P-56FC funcionará con un controlador DMX usando una conexión serial DMX de 3 y 5 pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation P-56FC usa una conexión de datos DMX de 3 y 5 pines para sus personalidades: 2Ch, 4Ch, 5Ch, 8Ch, 11Ch, 13Ch, 14Ch, 16Ch y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation P-56FC usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation P-56FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

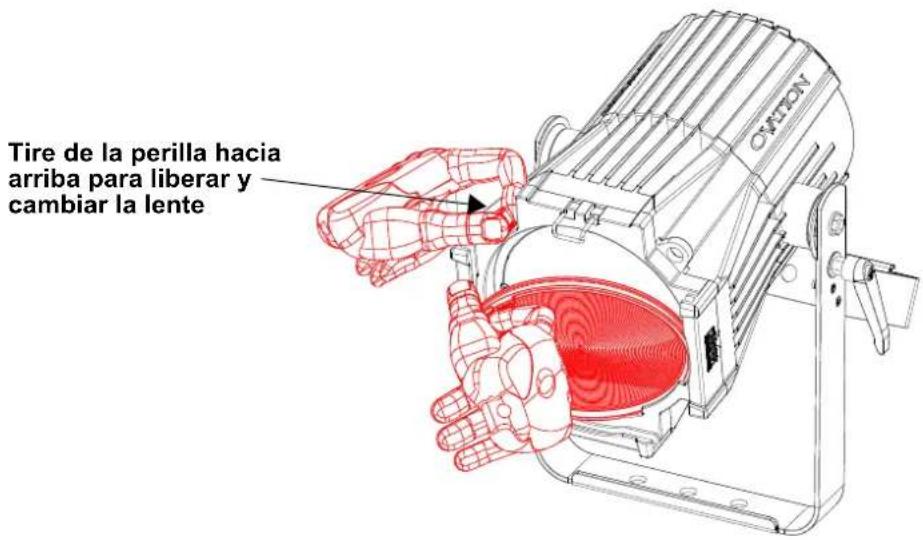

Lentes Alternativos

Las lentes intercambiables permiten que el producto tenga ángulos de haz alternativos.

Tire de la perilla hacia arriba para liberar y cambiar la lente

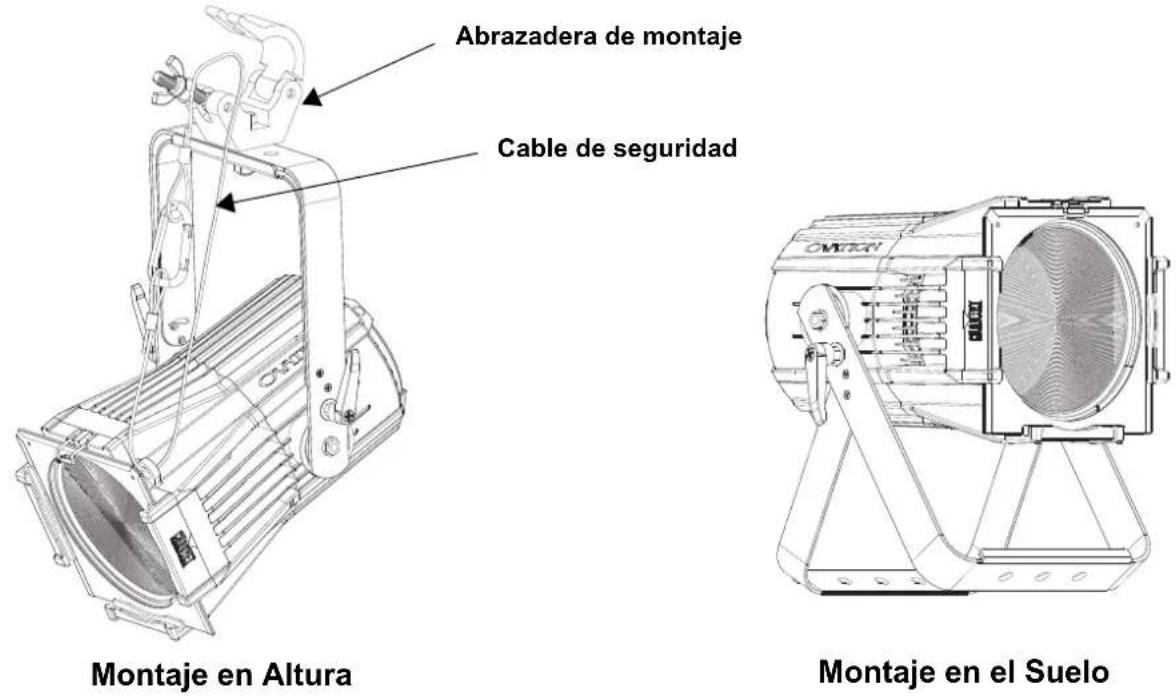

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite: http://trusst.com/productcategory/truss-clamps/.

Diagrama de Montaje del Producto

Rueda de Color Virtual (VCW)

El Ovation P-56FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores VCW

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde Valor	Azul Valor Ámbar		Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	201	130	048	255	255
026 ⇔ 050	3000K	172	132	054	255	255
051 ⇔ 075	3200K	144	135	061	255	255
076 ⇔ 100	3500K	115	139	071	255	255
101 ⇔ 125	4000K	083	154	088	255	255
126 ⇔ 150	4500K	072	185	107	255	255
151 ⇔ 175	5000K	062	209	124	255	255
176 ⇔ 200	5600K	046	222	142	255	255
201 ⇔ 225	6000K	038	230	154	255	255
226 ⇔ 250	6500K	029	237	166	255	255
251 ⇔ 255	--	000	000	000	000	000

Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	Address 001-512*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	2Ch	Virtual Color Wheel _		_	2 canales: atenuador, cambio de rojoVea Tabla de colores VCW
		Color Temperature		_	Vea Gráfico de temperaturas de color
		Manual Color Mixer	Red	0-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado ((0-100%)
			Green
			Blue
			Amber
			Lime
	4Ch				4 canales: atenuador, VCW, temperatura de color, cambio de rojo
	5Ch 5 canales: control RVAAL
	8Ch				8 canales: atenuador, control RVAAL, estroboscopio, cambio de rojo
	11Ch				11 canales: atenuador, fino atenuador, control RVAAL, estroboscopio, VCW, temperatura de color, cambio de rojo
	13Ch				13 canales: atenuador, control RVAAL, estroboscopio, VCW, temperatura de color, programas automática, velocidad automática, velocidad atenuador, cambio de rojo
	14Ch				14 canales: 16-bit control RVAAL y atenuador, estroboscopio, cambio de rojo
	16Ch				16 canales: atenuador, fino atenuador, 16-bit control RVAAL, estroboscopio, VCW, temperatura de color, cambio de rojo
	HSV 3 canales: tono, saturación, valor
Nivel Principal	Niveles de Programación Descripción
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 0-255	Temperaturas de color blanco. Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	0-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1-5 1-100			Selecciona programas automáticos y velocidad de programas automáticos
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Master/ Slave	Master			Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Nivel Principal	Niveles de Programación			Descripción
Dimmer Curve	Linear			Configura la curva del atenuador
	Square
	I Square
	SCurve
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	el valor máximelo LED verde	Establece el valor máximo de LED rojo
		Green Establece
		Blue Establece	imo de LED azul
		Amber Establece	imo de LED ámbar
		Lime Establece	imo de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador s empre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours __ H			Muestra el nombre total de las horas del producto
	Version V__ Muestra instalada la versión de firmware
	UID __ Muestra el UID D # del producto
Reset Factory	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objetos inflamable.

AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

DMX Values

16Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u a d o r 000 ⇔ 255 0–100%
2	Atenuador fino				000 ⇔ 255 0–100%
3	R	o	j	o	000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	V	e	r	d	e 000 ⇔ 255 0–100%
6	Verde fino				000 ⇔ 255 0–100%
7	Azul real				000 ⇔ 255 0–100%
8	Azul real fino				000 ⇔ 255 0–100%
9	Ámbar				000 ⇔ 255 0–100%
10	Ámbar fino				000 ⇔ 255 0–100%
11	Lima				000 ⇔ 255 0–100%
12	Lima fino				000 ⇔ 255 0–100%
13	Estroboscopio				000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
14	Rueda de color virtual				000 ⇔ 255 Referirse aTabla de colores VCW
15	Temperatura del color				000 ⇔ 255 Referirse aGráfico de temperaturas de color
16	Cambio de rojo				000 ⇔ 010 Sin función011 ⇔ 127 Encendido128 ⇔ 255 Apagado

14Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u a d o r 000 ⇔ 255 0–100%
2	Atenuador fino				000 ⇔ 255 0–100%
3	R	o	j	o	000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	V	e	r	d	e 000 ⇔ 255 0–100%
6	Verde fino				000 ⇔ 255 0–100%
7	Azul real				000 ⇔ 255 0–100%
8	Azul real fino				000 ⇔ 255 0–100%
9	Ámbar				000 ⇔ 255 0–100%
10	Ámbar fino				000 ⇔ 255 0–100%
11	Lima				000 ⇔ 255 0–100%
12	Lima fino				000 ⇔ 255 0–100%
13	Estroboscopio				000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
14	Cambio de rojo				000 ⇔ 010 Sin función011 ⇔ 127 Encendido128 ⇔ 255 Apagado

13Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o			000 ⇔ 255 0–100%
3	V e r d			e	000 ⇔ 255 0–100%
4 Azul 000 ⇔ 255 0–100%
5	Á m b a			r	000 ⇔ 255 0–100%
6	L i m a			000 ⇔ 255 0–100%
7 Estroboscopio				000 ⇔ 010 Sin función
				011 ⇔ 255	Estroboscopico, lento a rápido
8	Rueda de color virtual			000 ⇔ 255	Referirse a Tabla de colores VCW
9	Temperatura del color			000 ⇔ 255	Referirse a Gráfico de temperaturas de color
10	Programas automática			000 ⇔ 010 Sin función
				011 ⇔ 060	Auto programas 1
				061 ⇔ 110	Auto programas 2
				111 ⇔ 160	Auto programas 3
				161 ⇔ 210	Auto programas 4
				211 ⇔ 255	Auto programas 5
11	Velocidad automática			000 ⇔ 255	0–100%
12	Modo atenuador* (Mantenga pulsado durante 3 segundos: Anula y cambia la selección del menu)			000 ⇔ 051 Modo de velocidad del atenuador actual
				052 ⇔ 101 Atenuador lineal
				102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
				153 ⇔ 203	Curva de atenuación no-lineal 2
				204 ⇔ 255	Curva de atenuación no-lineal 3
13	Cambio de rojo			000 ⇔ 010 Sin función
				011 ⇔ 127	Encendido
				128 ⇔ 255 Apagado

11Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Ámbar	000 ⇔ 255	0–100%
7	Lima	000 ⇔ 255	0–100%
8 Estroboscopio		000 ⇔ 010 Sin función
		011 ⇔ 255	Estroboscopico, lento a rápido
9	Rueda de color virtual	000 ⇔ 255	Referirse a Tabla de colores VCW
10	Temperatura del color	000 ⇔ 255	Referirse a Gráfico de temperaturas de color
11	Cambio de rojo	000 ⇔ 010 Sin función
		011 ⇔ 127	Encendido
		128 ⇔ 255	Apagado

8Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d o r 000 ⇔ 255 0–100%
2	R	o	j	o	000 ⇔ 255 0–100%
3	V	e	r	d	e	000 ⇔ 255 0–100%
4 Azul	000 ⇔ 255 0–100%
5	Á	m	b	a	r	000 ⇔ 255 0–100%
6	Lima				000 ⇔ 255	0–100%
7 Estroboscopio					000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopico, lento a rápido
8 Cambio de rojo					000 ⇔ 010 Sin función
					011 ⇔ 127	Encendido
					128 ⇔ 255	Apagado

5Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo	000 ⇔ 255	0–100%
2	Verde	000 ⇔ 255	0–100%
3	Azul	000 ⇔ 255	0–100%
4	Ámbar	000 ⇔ 255	0–100%
5	Lima	000 ⇔ 255	0–100%

4Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Temperatura del color	000 ⇔ 255	Referirse a Tabla de colores VCW
3	Rueda de color virtual	000 ⇔ 255	Referirse a Gráfico de temperaturas de color
4 Cambio de rojo		000 ⇔ 010 Sin función011 ⇔ 127 Encendido128 ⇔ 255 Apagado

2Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100% (configura el color desde la pantalla de menú)
2 Cambio de rojo		000 ⇔ 010 Sin función011 ⇔ 127 Encendido128 ⇔ 255 Apagado

HSV

Canal	Función	Valor	Porcentaje/Configuración
1	Tono	000 ⇔ 255	0–100%
2	Saturación	000 ⇔ 255	0–100%
3	Valor	000 ⇔ 255	0–100%

Descripción del Panel de Control

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Email: [e-mail]

Email: [e-mail]
