MODE D'EMPLOI MiniFlex MA194 CHAUVIN ARNOUX

FR - Notice de fonctionnement

EN - User's manual

Vous venez d'acquérir une pince ampèremétrique MN93, MN93A, C193, PAC93, E94 ou MINI94 ou un capteur de courant flexible MiniFlex MA193, MA194 ou MA196, AmpFlex® A193 ou A196A et nous vous remercions de votre confiance. Ces capteurs de courant sont faits pour être utilisés uniquement avec les analyseurs de puissance et d'énergie des familles C.A 8XXX et PEL. Tous les capteurs ne sont pas adaptés à tous les appareils. Contactez notre service client pour effectuer votre choix.

Pour obtenir le meilleur service de votre capteur de courant :

■ lisez attentivement cette notice de fonctionnement,

■ respectez les précautions d'emploi.

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Capteur de courant protégé par une isolation double.

Application ou retrait autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type A selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

La flèche permet de repérer la phase du courant.

Pile.

Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040.

Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE, à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.

Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni, notamment dans les domaines de la Sécurité en Basse Tension, de la Compatibilité Électromagnétique et de la Limitation des Substances Dangereuses.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager.

Définition des catégories de mesure

■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

Exemple : arrivée d'énergie, compteurs et dispositifs de protection.

■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.

■ La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

PRÉCAUTIONS D'EMPLOI

La protection assurée par le capteur de courant peut-être compromise si celui-ci est utilisé de façon non spécifiée par le constructeur.

■ Respectez la tension et l'intensité maximales assignées et la catégorie de mesure. N'utilisez pas votre capteur de courant sur des réseaux dont la tension ou la catégorie sont supérieures à celles mentionnées.
■ Respectez les conditions d'utilisation, à savoir la température, l'humidité, l'altitude, le degré de pollution et le lieu d'utilisation.
N'utilisez pas le capteur de courant si son boîtier est ouvert, détérioré ou mal remonté. Avant chaque utilisation, vérifiez l'intégrité de l'isolant du tore ou des bras des pinces, du boîtier et des cordons.
■ Ne soumettez pas le capteur de courant à des projections ou à des chutes d'eau ou de tout autre liquide.
- Utilisez des moyens de protection individuelle adaptés lorsque des parties sous tension dangereuse peuvent être accessibles dans l'installation où la mesure est réalisée.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

SOMMAIRE

1. PRÉSENTATION .... 4

1.1. Pinces MN93 et MN93A....4
1.2. Pince C193....5
1.3. Pince PAC93 6
1.4. Pince E94....7
1.5. Pince MINI94....8
1.6. MiniFlex MA193....9
1.7. MiniFlex MA194.... 10
1.8. MiniFlex MA196....11
1.9. AmpFlex ^® A193.... 12
1.10. AmpFlex ^® A196A 13
1.11. État de livraison.... 14
1.12. Accessoires et rechanges .... 14

1. UTILISATION....15

2. CARACTÉRISTIQUES.... 18

3.1. Conditions d'environnement.... 18
3.2. Caractéristiques constructives .... 18
3.3. Conformité aux normes internationales.... 19

1. MAINTENANCE....20

4.1. Nettoyage....20

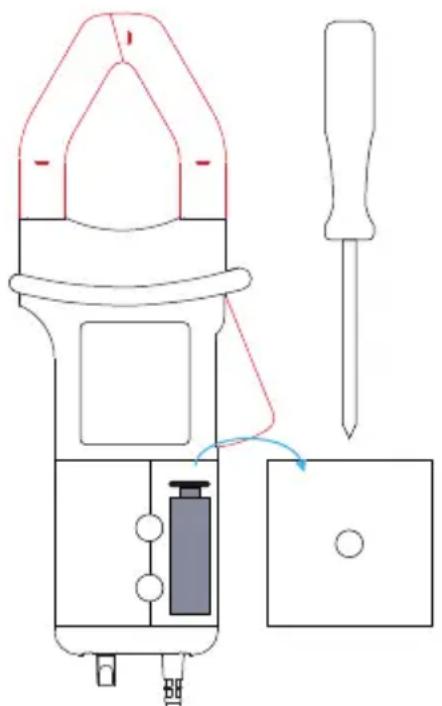

4.2. Remplacement de la pile pour la PAC93....20

1. GARANTIE ....21

1. PRÉSENTATION

Bras fixe. 600V CAT III 200A 200V CAT IV 200A Bras amovible. Prise spécifique 4 points. 5-100A-/IV- mVA 5A X200 MN 93A CHAVIN ARNOUX Gâchette. Commutateur à glissière 2 positions (pour la pince MN93A uniquement). Cordon blindé.

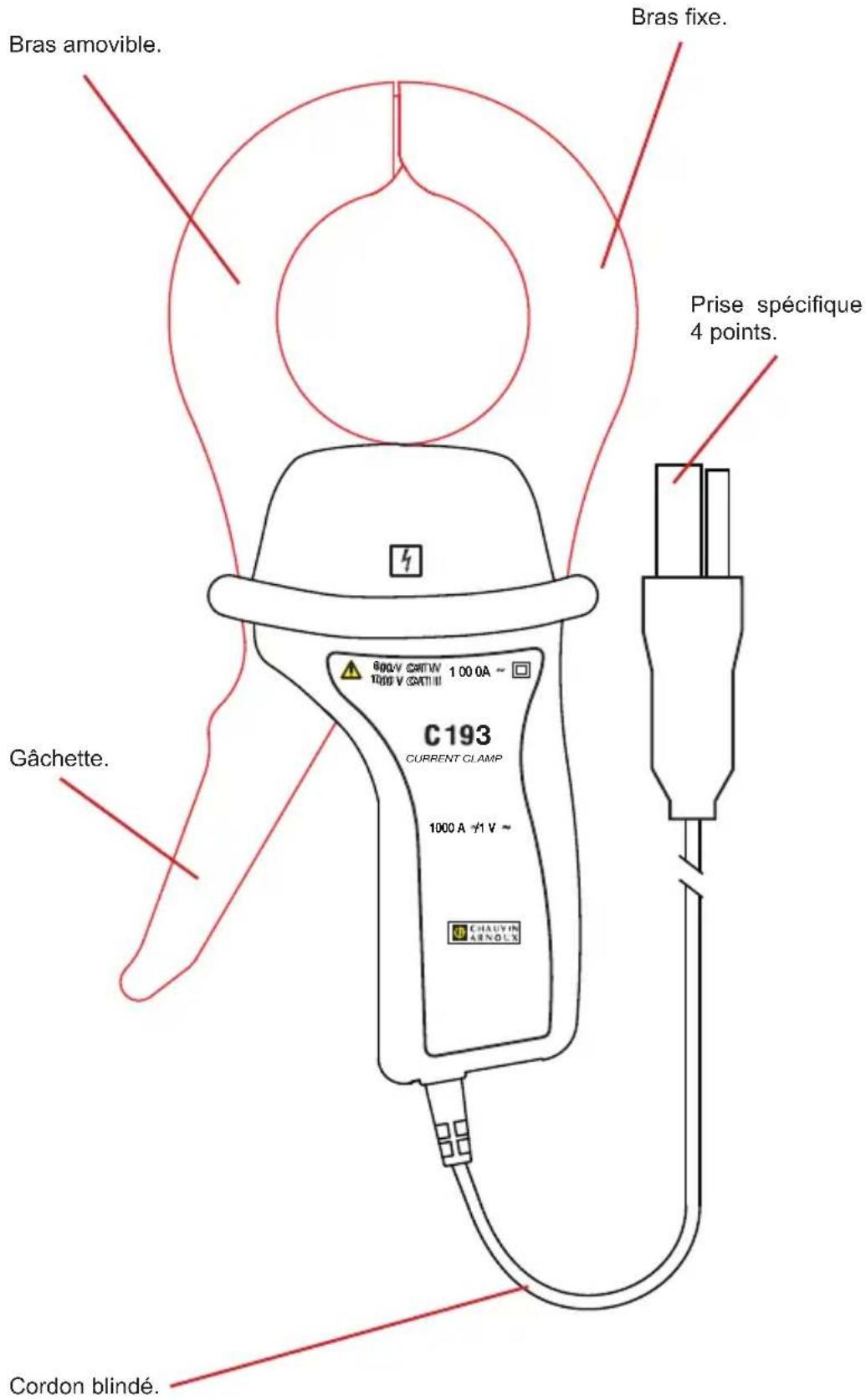

1.2. PINCE C193

Bras amovible. Bras fixe. Prise spécifique 4 points. Gâchette. C193 CURRENT CLAMP 1000 A +1 V = CHAUVIN ABNOLX Cordon blindé.

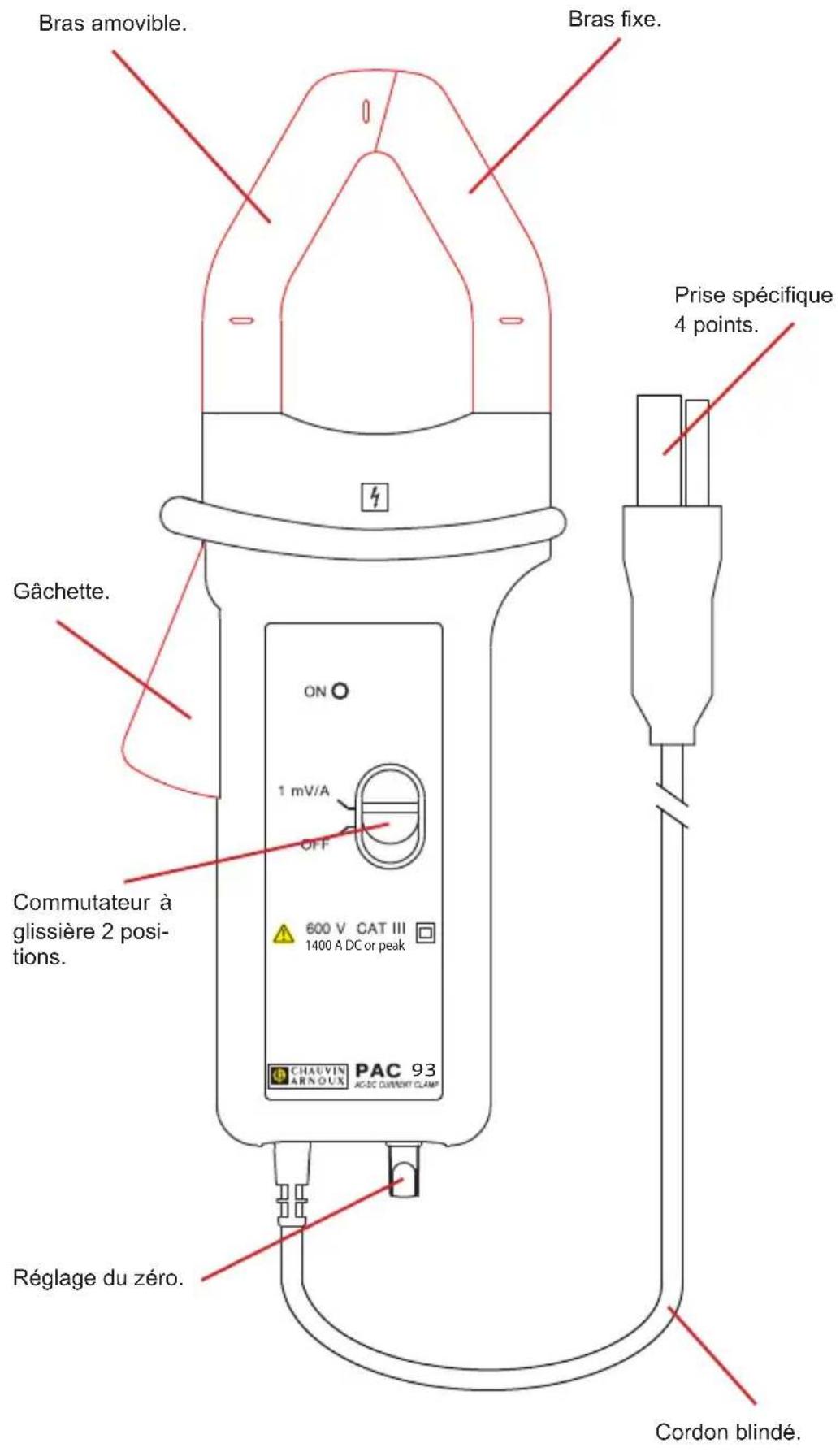

1.3. PINCE PAC93

Bras amovible. Bras fixe. Prise spécifique 4 points. Gâchette. Commutateur à glissière 2 posi- tions. ON 1 mV/A OFF 600 V CAT III 1400 A DC or peak CHAUVIN ARNOUX PAC 93 AC-DC COUTROIT CLAMP Réglage du zéro. Cordon blindé.

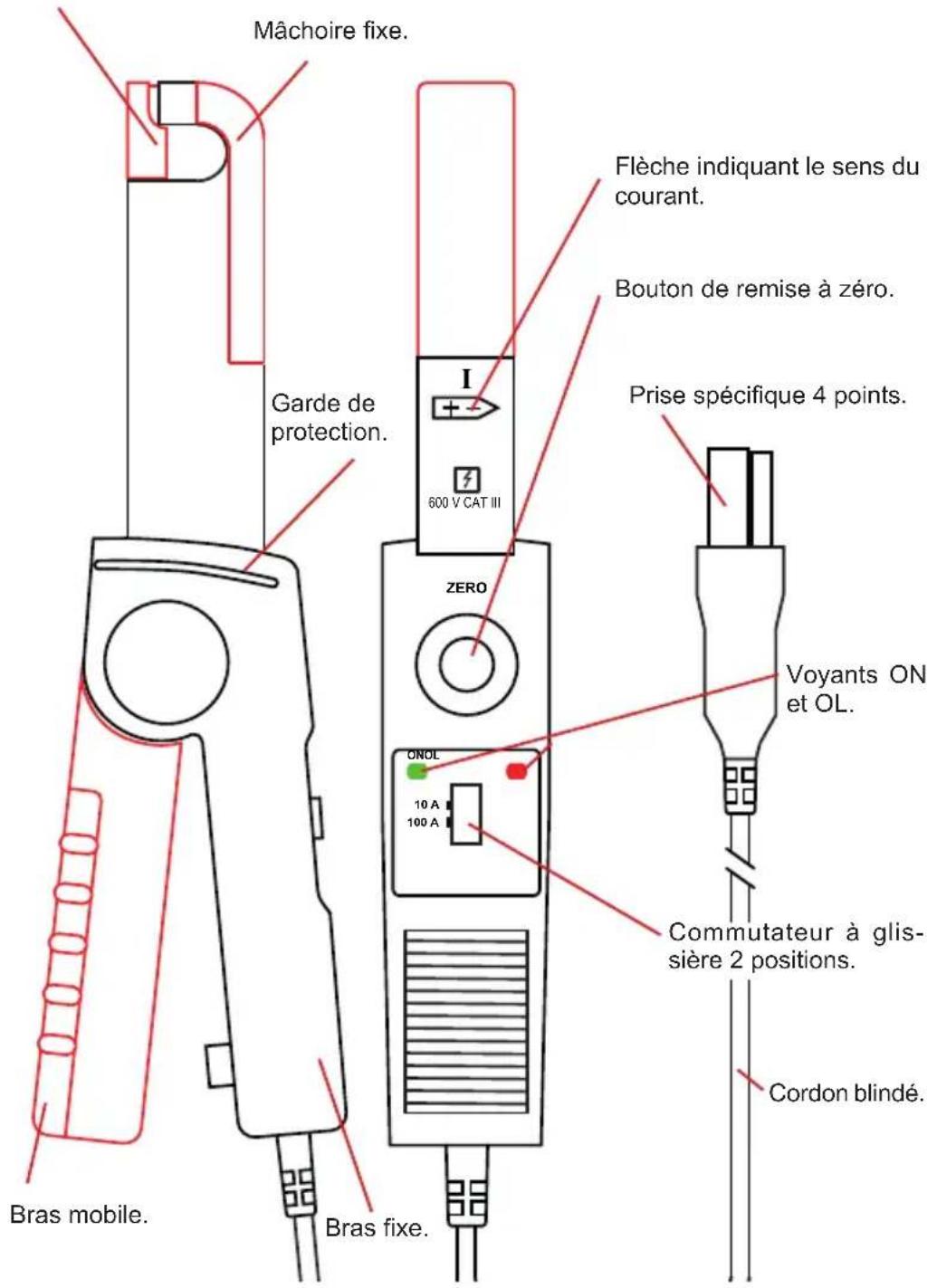

1.4. PINCE E94

Mâchoire mobile.

Mâchoire fixe. Garde de protection. Flèche indiquant le sens du courant. Bouton de remise à zéro. Prise spécifique 4 points. 600 V CAT III ZERO Voyants ON et OL. ONOL 10 A 100 A Commutateur à glissière 2 positions. Cordon blindé. Bras mobile. Bras fixe.

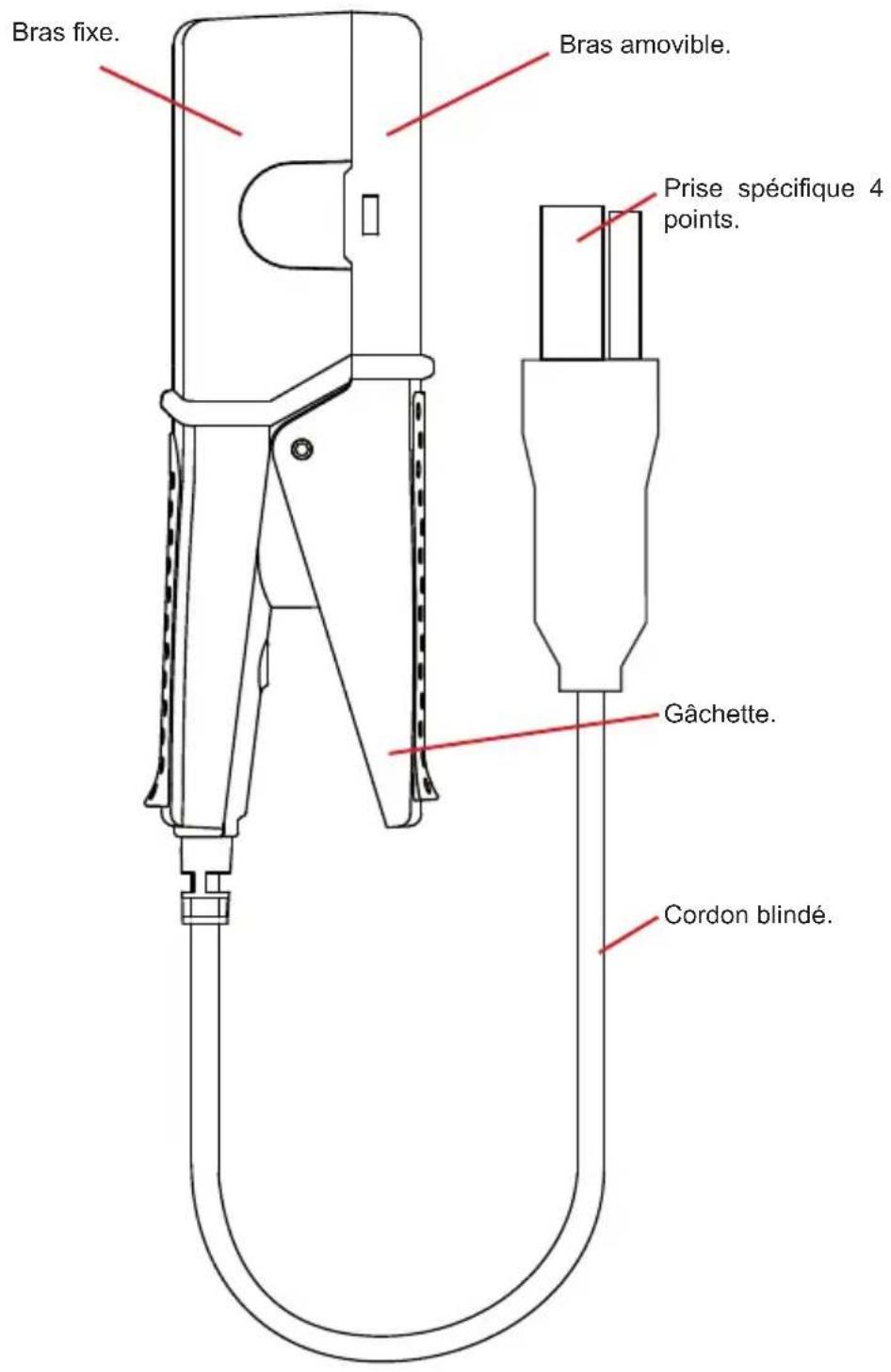

1.5. PINCE MINI94

Bras fixe. Bras amovible. Prise spécifique 4 points. Gâchette. Cordon blindé.

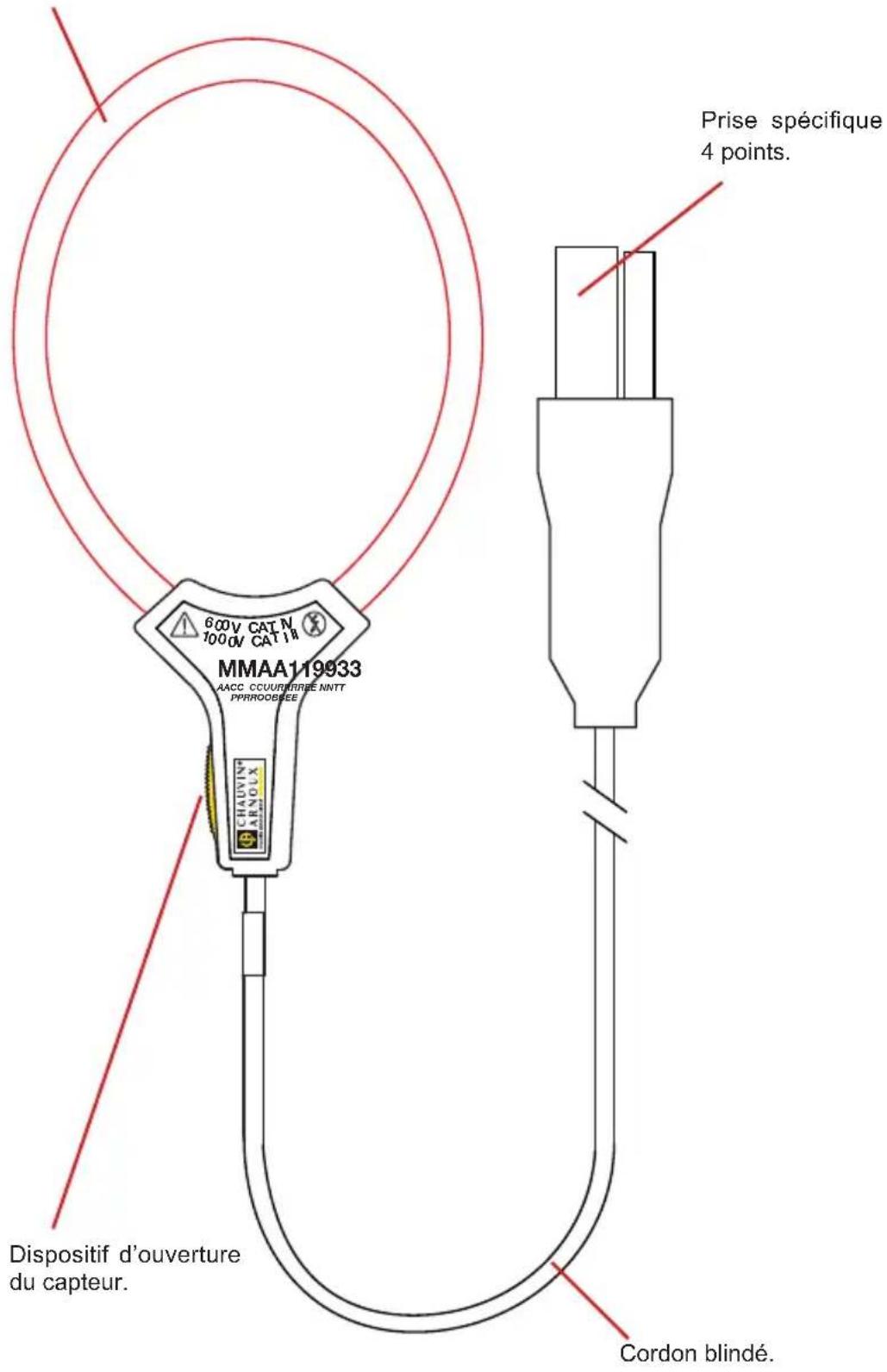

1.6. MINIFLEX MA193

Tore du capteur flexible.

600V CAT N 1000V CAT 18 MMAA119933 AACC CCUURTRIBE NNTP PPRROOBREE CHAUVIN® ARNOUX Dispositif d'ouverture du capteur. Prise spécifique 4 points. Cordon blindé.

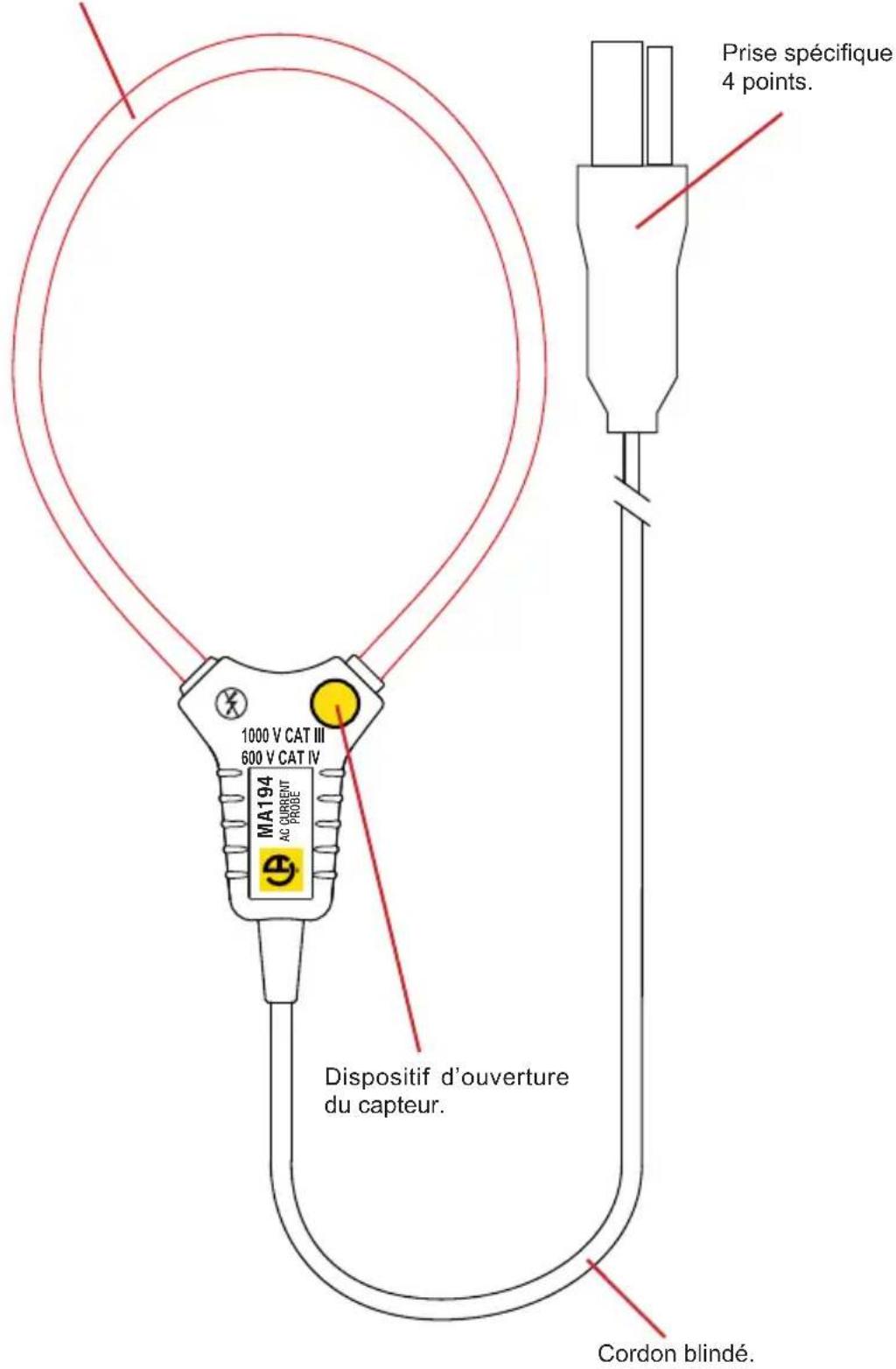

1.7. MINIFLEX MA194

Tore du capteur flexible.

1000 V CAT III 600 V CAT IV MA194 AC CURRENT PROBE Dispositif d'ouverture du capteur. Cordon blindé. Prise spécifique 4 points.

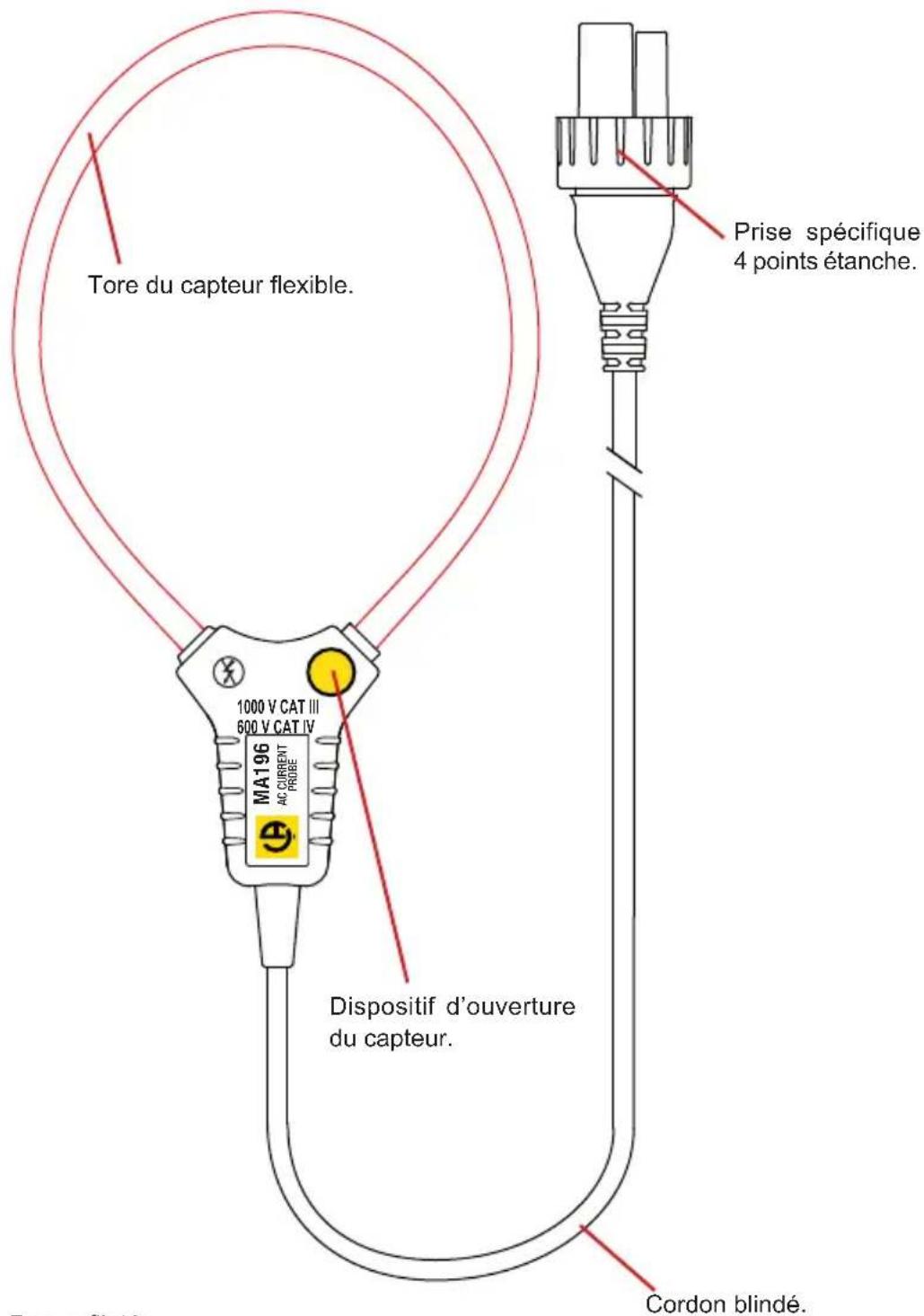

1.8. MINIFLEX MA196

La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l'appareil dispose d'une embase filetée. Il faut alors visser la bague de la prise sur cette embase.

Tore du capteur flexible. 1000 V CAT III 600 V CAT IV MA196 AC CURRENT PRUBE Dispositif d'ouverture du capteur. Prise spécifique 4 points étanche. Cordon blindé.

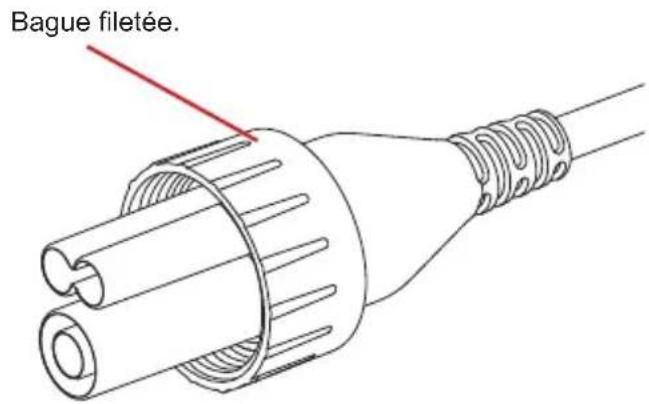

Bague filetée.

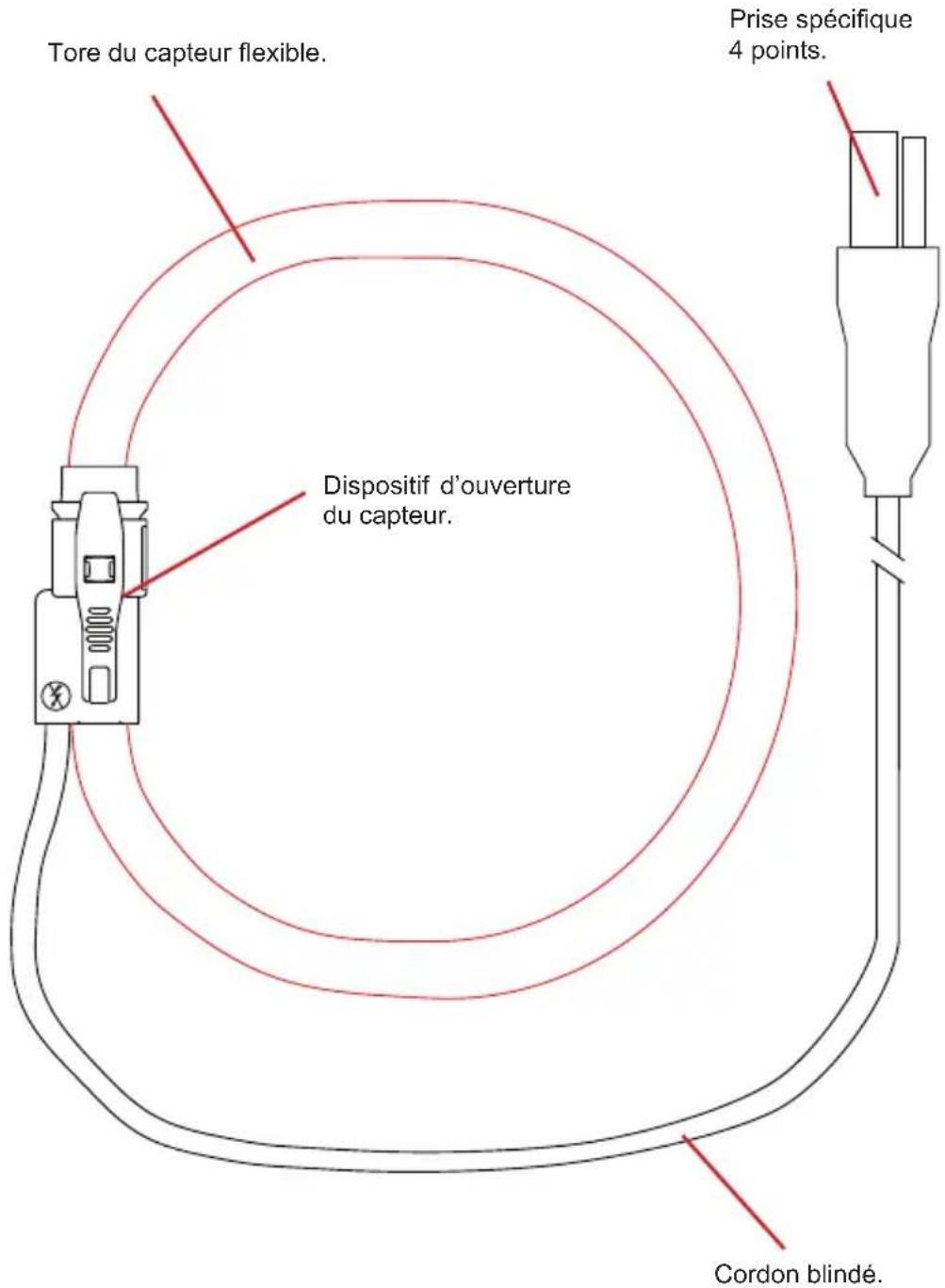

1.9. AMPFLEX® A193

Tore du capteur flexible. Prise spécifique 4 points. Dispositif d'ouverture du capteur. Cordon blindé.

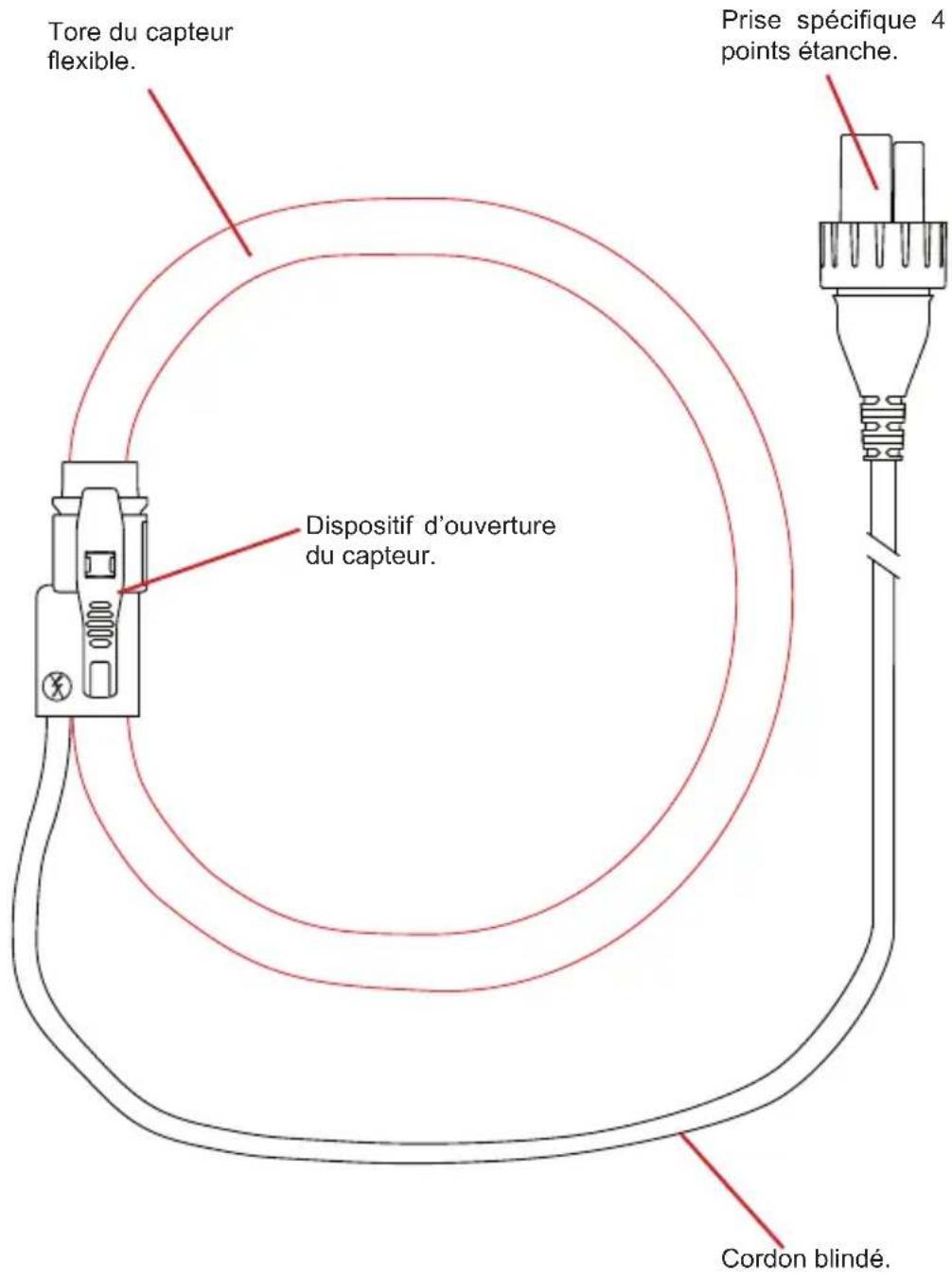

La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l'appareil dispose d'une embase filetée. Il faut alors visser la bague de la prise sur cette embase.

Tore du capteur flexible. Dispositif d'ouverture du capteur. Prise spécifique 4 points étanche. Cordon blindé.

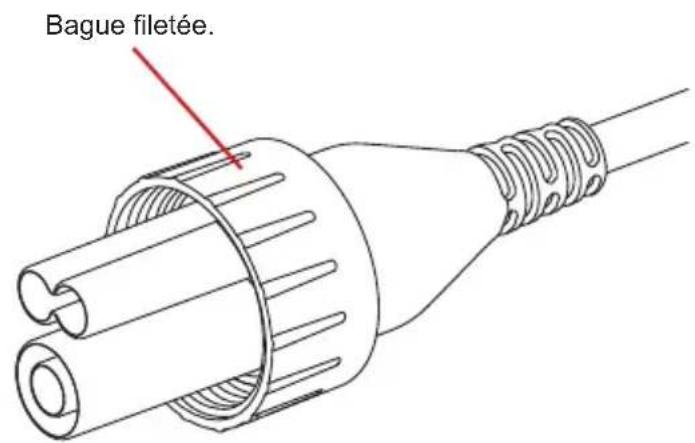

Bague filetée.

1.11. ÉTAT DE LIVRAISON

Pince PAC93

Livrée dans une boîte en carton avec :

■ une pile 9V,
■ une notice de fonctionnement 5 langues,
■ un certificat de vérification.

Pince MN93, pince MN93A, pince C193, pince E94, pince MINI94

Livrée dans une boîte en carton avec :

■ une notice de fonctionnement 5 langues,
■ un certificat de vérification.

Capteur MiniFlex MA193 250 mm

Capteur MiniFlex MA193 350 mm

Capteur MiniFlex MA194 250 mm

Capteur MiniFlex MA194 350 mm

Capteur MiniFlex MA194 1000 mm

Capteur MiniFlex MA196 350 mm

Capteur AmpFlex® A193 450 mm

Capteur AmpFlex® A193 800 mm

Capteur AmpFlex® A196A 610 mm

Livré dans une boîte en carton avec :

■ une notice de fonctionnement 5 langues,
■ un certificat de vérification.

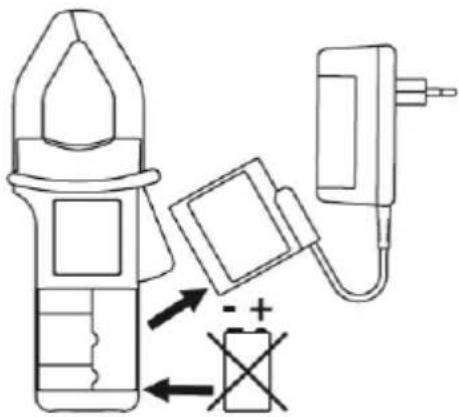

■ Un adaptateur secteur pour la PAC93.

Pour les accessoires et les rechanges, consultez notre site Internet :

www.chauvin-arnoux.com

2. UTILISATION

Les pinces ampèremétriques et les capteurs de courant flexibles MiniFlex et AmpFlex® permettent de mesurer le courant circulant dans un câble sans avoir à ouvrir le circuit. Ils permettent aussi d'isoler l'utilisateur des tensions dangereuses présentes dans le circuit.

Le choix du capteur de courant à utiliser dépend de la valeur du courant à mesurer et du diamètre des câbles.

	MN93	MN93A5 A	MN93A100 A
Domaine de mesure * 0	5 - 240 A 0,005 - 6	A 0,1 - 120 A
Diamètre d'enserrage 20 mm

	C193 PAC93
Domaine de mesure * 1	- 1200 A 1 - 1200 A
Diamètre d'enserrage 52 mm 39 mm

	E9410 A	E94100 A	MINI94
Domaine de mesure * 0	1 - 10 Acrête 0,5 -	100 Acrête 0,05 - 200 A
Diamètre d'enserrage 1	1,8 mm 16 mm

	MiniFlexMA193250 mm	MiniFlexMA193350 mm	MiniFlexMA196350 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage 70 mm	100 mm	100 mm	100 mm

	MiniFlexMA194250 mm	MiniFlexMA194350 mm	MiniFlexMA1941000 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage 70 mm	100 mm	320 mm

	AmpFlex®A193450 mm	AmpFlex®A196A610 mm	AmpFlex®A193800 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage	140 mm	190 mm	250 mm

* : Les domaines de mesure sont ceux des capteurs seuls. Dans certains cas, ils peuvent différer de ceux de l'analyseur auquel ils sont associés.

■ Dans le cas de mesures triphasées, commencez par repérer les capteurs de courant à l'aide des bagues de couleurs fournies avec l'appareil. Une couleur différente pour chaque borne courant.
■ Branchez les capteurs de courant sur les bornes courant de l'analyseur.

Pour la PAC93 :

■ Positionnez l'interrupteur sur la position «1 mV/A » et le voyant «ON» s'allume. ■ Une fois la PAC93 branchée sur l'appareil, réglez le zéro alors qu'il n'y a pas de conducteur dans les mâchoires de la pince, en tournant le potentiomètre.

CHAUVIN ARNOUX PAC 93 AC-LOC CURRENT CLAMP

A la fin de la mesure, n'oubliez pas d'éteindre la PAC93.

Pour la E94 :

■ Connectez la pince à l'appareil de mesure.
■ Assurez-vous que la pince n'enserre aucun conducteur et que ses mâchoires sont bien fermées.
■ Placez la pince dans la position où elle sera pendant la mesure.
■ Appuyez sur le bouton de réglage du zéro.
■ Le voyant OL s'allume pendant environ trois secondes pour indiquer que le réglage du zéro est en cours sur les deux calibres.
Si le réglage du zéro s'est bien passé, le voyant OL s'éteint. S'il reste allumé, c'est que le réglage du zéro n'a pas pu se faire.

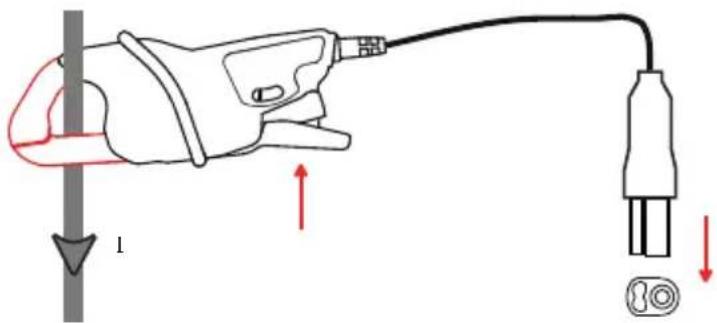

Pour les pinces :

■ Appuyez sur la gâchette de la pince pour ouvrir les mâchoires.
■ Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être centré à l'intérieur des mâchoires de la pince.
■ Relâchez la gâchette.

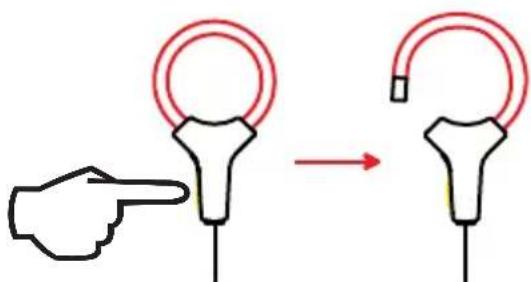

■ Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.
■ Ouvrez-le, puis placez-le autour du conducteur parcouru par le courant à mesurer (un seul conducteur dans le capteur). Dans la mesure du possible, le câble doit être centré à l'intérieur du capteur.

■ Refermez le capteur en enfonçant la partie mobile dans le connecteur jusqu'à entendre un «clic».

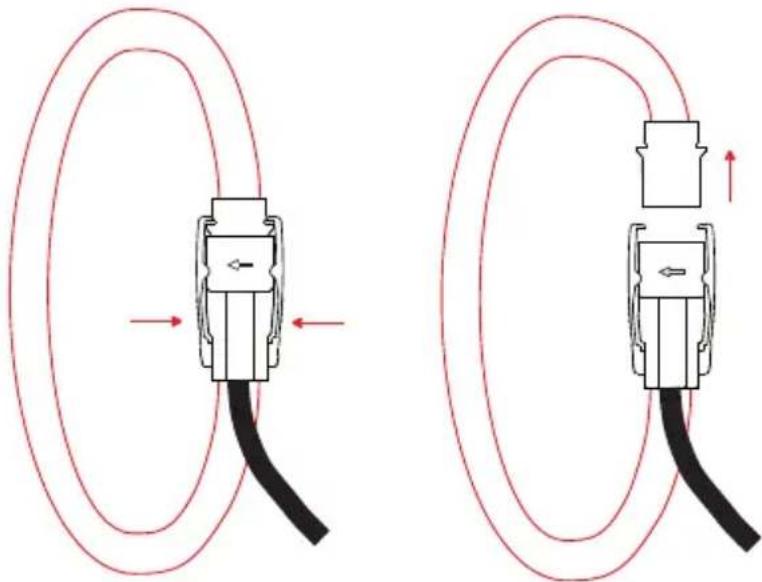

Pour les AmpFlex® :

■ Appuyez simultanément sur les deux côtés du dispositif d'ouverture.

■ Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être centré à l'intérieur du capteur.

■ Refermez le capteur en enfonçant la partie mobile dans le connecteur jusqu'à entendre un «clic».

Pour la configuration de la mesure et les caractéristiques techniques, reportez-vous à la notice de fonctionnement de l'analyseur avec lequel vous utilisez votre capteur de courant.

3. CARACTÉRISTIQUES

3.1. CONDITIONS D'ENVIRONNEMENT

Utilisation à l'intérieur.

Domaine de fonctionnement -10 °C à +55 °C et 10 % à 85% HR

Domaine de stockage -40 °C à +70 °C et 10 % à 90% HR

Degré de pollution 2

Altitude < 2000 m

3.2. CARACTÉRISTIQUES CONSTRUCTIVES

MN93 et MN 93A

■ Dimensions (L x l x H) 135 x 51 x 30 mm
■ Cordon 3,50 mètres de longueur
■ Masse environ 290 g

C193

■ Dimensions (L x l x H) 216 x 111 x 45 mm
■ Cordon 3,50 mètres de longueur
■ Masse environ 690 g

PAC93

■ Dimensions (L x l x H) 236.5 x 97 x 44 mm
■ Cordon 3,50 mètres de longueur
■ Masse environ 540 g
■ Autonomie 120 heures avec une pile alcaline

E94

■ Dimensions (L x l x H) 231 x 36 x 67 mm
■ Cordon 3 mètres de longueur
■ Masse environ 330 g

MINI94

■ Dimensions (L x I x H) 130 x 46 x 34 mm
■ Cordon 3 mètres de longueur
■ Masse environ 250 g

■ Dimensions (L x l x H) environ 130 x 80 x 12 mm
■ Cordon 3 mètres de longueur
■ Masse environ 110 g

■ Dimensions (L x I x H) environ 130 x 80 x 18 mm
■ Cordon 3 mètres de longueur
■ Masse environ 110 g

■ Dimensions (L x I x H) environ 170 x 110 x 12 mm
■ Cordon 3 mètres de longueur
■ Masse environ 120 g

MiniFlex MA194 et MA196 350 mm

■ Dimensions (L x I x H) environ 170 x 110 x 18 mm
■ Cordon 3 mètres de longueur
■ Masse environ 120 g

■ Dimensions (L x I x H) environ 370 x 320 x 18 mm
■ Cordon 3 mètres de longueur
■ Masse environ 160 g

AmpFlex® A193 450 mm

■ Dimensions (L x l x H) environ 170 x 158 x 25 mm
■ Cordon 3 mètres de longueur
■ Masse environ 220 g

AmpFlex® A193 800 mm

■ Dimensions (L x l x H) environ 280 x 265 x 25 mm
■ Cordon 3 mètres de longueur
■ Masse environ 270 g

AmpFlex® A196A 610 mm

■ Dimensions (L x I x H) environ 215 x 200 x 25 mm
■ Cordon 3 mètres de longueur
■ Masse environ 250 g

Indice de protection

■ IP20 pour les pinces E94 et MINI94, selon IEC 60529.

■ IP 40 pour les pinces MN93, MN93A, C193 et PAC93, et IP 30 mâchoires ouvertes, selon IEC 60529

■ IP 50 pour les MiniFlex MA193 et pour les AmpFleA193 selon IEC 60529, en fonctionnement.

IP 67 pour les MiniFlex MA196 et MA194, et les AmpFlex196A selon IEC 60529 lorsque la bague est vissée

■ IK 04 selon IEC 62262.

Essai de chute: selon IEC/EN 61010-2-030 ou BS EN 61010-2-030.

3.3. CONFORMITÉ AUX NORMES INTERNATIONALES

Sécurité électrique selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

Tension maximale assignée :

■ MN93, MN93A, PAC93, E94, MINI94 : 600 V catégorie III ou 300 V catégorie IV

■ C193, MiniFlex, AmpFlex 193: 1000 V catégorie III ou 600 V catégorie IV
■ AmpFlex196A: 1000 V catégorie IV

Type de capteur de courant selon l'IEC/EN 61010-2-032 ou BS EN 61010-2-032 :

■ MN93, MN93A, C193, PAC93, E94, MINI94 : type A
■ MiniFlex, AmpFlextype B

Exceptée la pile, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.

4.1. NETTOYAGE

Déconnectez tout branchement du capteur de courant

Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.

Maintenez les entrefers des pinces en parfait état de propreté.

Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage du capteur.

4.2. REMPLACEMENT DE LA PILE POUR LA PAC93

■ Déconnectez tout branchement de la PAC93 et mettez le commutateur sur OFF.

■ Retournez la PAC93.

■ A l'aide d'un tournevis, dévissez la vis et retirez la trappe à pile.

■ Sortez la pile de son logement sans tirer sur les fils.

■ Déconnectez l'ancienne pile sans tirer sur les fils et connectez la nouvelle à la place en respectant la polarité.

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

■ Replacez la pile dans son logement.

■ Remettez la trappe à sa place et revissez la vis.

5. GARANTIE

Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente est disponible sur notre site web.

www.chauvin-arnoux.com/fr/conditions-generales-de-vente

La garantie ne s'applique pas suite à :

■ une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;
■ des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
■ des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
■ une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
■ des dommages dus à des chocs, chutes ou inondations.

Tél : [phone]

Fax : [phone]

[e-mail]

www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux

Tél : [phone]

Fax : [phone]
