| Type de produit | Magnétocassette stéréo à cassette compacte |
| Marque | Dual |
| Modèle | C 802 |
| Dimensions (L x H x P) | 430 x 120 x 280 mm |
| Poids | 5,5 kg |
| Alimentation | 220 V, 50 Hz (Europe) ou 110 V, 60 Hz (USA) |
| Consommation électrique | 20 W |
| Nombre de têtes | 2 (enregistrement/lecture combinée + effacement) |
| Type de moteur | Moteur à courant continu |
| Entraînement | Courroie |
| Indicateurs de niveau | LED : 6 vertes et 4 rouges par canal |
| Connecteurs | Entrées Line (RCA), sorties Line (RCA), entrée microphone (jack 6,35 mm) |
| Fonctions | Lecture, enregistrement, arrêt, pause, avance rapide, rembobinage, éjection |
| Tête ajustable | Oui (vis de réglage accessible) |
| Entretien | Nettoyer régulièrement têtes, galet presseur et cabestan avec un kit adapté |
| Sécurité | Débrancher l'appareil avant toute intervention interne |
| Pièces détachées | Disponibles (liste complète dans la notice) |
| Réparabilité | Réparable par un technicien qualifié, schémas disponibles |
| Informations générales | Appareil stéréo fabriqué par Dual (Allemagne), notice téléchargeable gratuitement |
FOIRE AUX QUESTIONS - C 802 DUAL
Comment enregistrer sur le magnétocassette Dual C 802 ?
Pour enregistrer, insérez une cassette vierge, appuyez sur la touche Enregistrement (souvent combinée avec la touche Lecture). Sélectionnez la source (Line ou Micro) via un commutateur. Réglez le niveau d'enregistrement avec les boutons de volume L/R et surveillez les LED. Appuyez sur Lecture pour démarrer l'enregistrement.
Comment nettoyer les têtes de lecture ?
Utilisez un kit de nettoyage spécifique pour magnétocassettes. Ouvrez le compartiment, appliquez un coton-tige imbibé d'alcool isopropylique sur les têtes (enregistrement/lecture et effacement) et le galet presseur. Laissez sécher quelques minutes. Évitez tout contact avec les pièces en caoutchouc.
Pourquoi le son est-il faible ou déformé ?
Cela peut être dû à des têtes encrassées, à un mauvais alignement de la tête, à une courroie usée ou à une cassette de mauvaise qualité. Nettoyez les têtes, vérifiez le réglage de la tête (AW-Kopfjustage) et remplacez la courroie si nécessaire.
Comment régler la tête d'enregistrement/lecture ?
Le réglage s'effectue via la vis d'ajustement (AW-Kopfjustage) sur la tête. Utilisez une cassette de test et un tournevis non magnétique pour ajuster l'azimut afin d'obtenir le meilleur niveau et la meilleure réponse en fréquence. Cette opération est délicate ; confiez-la à un technicien si vous n'êtes pas sûr.
Que faire si la bande ne défile pas ?
Vérifiez que la cassette est correctement insérée et que les bobines tournent librement. Si le problème persiste, la courroie d'entraînement peut être détendue ou cassée. Ouvrez l'appareil pour inspecter et remplacer la courroie (référence dans la liste des pièces).
Comment utiliser la fonction pause ?
Appuyez sur la touche Pause pour interrompre temporairement la lecture ou l'enregistrement sans rembobiner. Pour reprendre, appuyez à nouveau sur Pause ou sur la touche Lecture. Attention, la pause prolongée peut user la bande.
Puis-je connecter un microphone ?
Oui, le Dual C 802 dispose d'une entrée microphone (jack 6,35 mm) sur la face avant. Branchez un micro dynamique (électret non recommandé). Le niveau micro se règle séparément du niveau Line.
Quels sont les voyants LED ?
L'appareil possède deux rangées de LED par canal : 6 LED vertes pour les niveaux faibles à moyens, et 4 LED rouges pour les niveaux élevés (crête). La dernière LED rouge indique la saturation. Maintenez le niveau dans la zone verte/jaune pour un enregistrement optimal.
Comment remplacer la courroie d'entraînement ?
Débranchez l'appareil. Retirez le capot (vis sur les côtés). Repérez le chemin de la courroie (schéma dans la notice). Déclipez l'ancienne courroie, installez la nouvelle (réf. 275 916) en suivant le tracé. Remontez le capot et testez.
Où trouver la liste des pièces détachées ?
La liste complète des pièces détachées est incluse dans la notice d'utilisation gratuite. Consultez les pages 2 à 5 où chaque pièce est référencée par un numéro d'article (Art.-Nr.). Vous pouvez commander ces pièces auprès de revendeurs spécialisés.
Questions des utilisateurs sur C 802 DUAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Magnétocassete au format PDF gratuitement ! Retrouvez votre notice C 802 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C 802 de la marque DUAL.
MODE D'EMPLOI C 802 DUAL

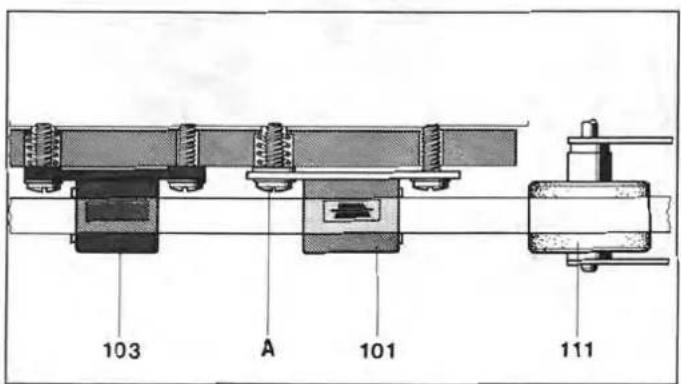

AW-Kopfjustage
Record/Playback head
Tête d'enregistrement

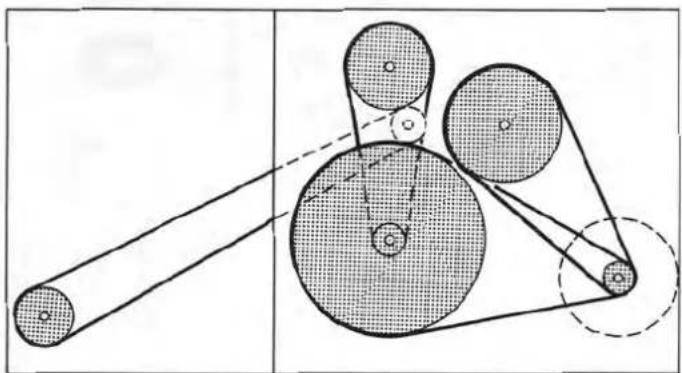

Riemenaufplan
Belt diagram
Schéma de position de la courroie
Ersatzteile · Replacement parts · Pièces détachée · C 802
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 1 | 274 758 | 1 | Gehäuseblech SM |
| 1 | 275 896 | 1 | Gehäuseblech AM |
| 2 | 272 673 | 4 | Schraube M 4 × 6 |
| 2 | 275 907 | 4 | Schraube M 4 × 6 AM |
| 3 | 274 757 | 2 | Cassetterhalter |
| 4 | 274 760 | 6 | Knopf SM |
| 4 | 276 897 | 6 | Knopf AM |
| 7 | 271 004 | 1 | Netzschalter |
| 10 | 274 752 | 1 | Frontblende kpl. SM |
| 10 | 275 898 | 1 | Frontblende kpl. AM |
| 11 | 274 769 | 1 | Frontblende SM |
| 11 | 275 899 | 1 | Frontblende AM |
| 12 | 274 759 | 1 | Kopfschutz |
| 13 | 274 755 | 1 | Tastenrahmen |
| 14 | 272 677 | 1 | Taste |
| 14 | 275 903 | 1 | Taste kpl. AM |
| 17 | 275 902 | 1 | Zählerknopf AM |
| 17 | 276 022 | 1 | Zählerknopf |
| 18 | 272 946 | 1 | Taste |
| 18 | 275 904 | 1 | Taste kpl. AM |
| 19 | 274 762 | 1 | Volumeknopf R |
| 19 | 275 906 | 1 | Volumeknopf R AM |
| 20 | 274 761 | 1 | Volumeknopf L |
| 20 | 275 905 | 1 | Volumeknopf L AM |
| 22 | 274 768 | 1 | Zähler |
| 26 | 268 315 | 1 | Fuß |
| 27 | 210 480 | 1 | Schraube M 3 × 6 |
| 30 | 232 995 | 1 | Netzkabel USA |
| 30 | 243 750 | 1 | Netzkabel Europa |
| 31 | 274 765 | 1 | Netztrafo |
| 35 | 274 763 | 1 | Grundplatte |
| 36 | 275 908 | 1 | Cinchbuchsen |
| 37 | 274 771 | 1 | MIC-Buchse |
| D 101 | 264 086 | 2 | Diode DD MA 150 |
| D 303 | 264 088 | 1 | Diode DZ HZ 7 B-2 |
| D 304 | 272 334 | 1 | Diode SR 1 K-2 LF |
| D 305 | 274 778 | 1 | Diode H 2 16-1 |
| D 306 | 263 037 | 1 | Diode DR SVB 10-100 |
| L 101 | 270 140 | 2 | Spule MPX |
| L 102 | 270 138 | 2 | Spule |
| L 103 | 274 779 | 2 | Spule L 8223-J |
| L 301 | 274 770 | 1 | Spule |
| Q 101 | 273 779 | 2 | Transistor 2 SC 1685-S |
| Q 103 | 274 774 | 2 | Transistor 2 SD 1302 T |
| Q 104 | 273 779 | 8 | Transistor 2 SC 1685-S |
| Q 301 | 265 555 | 2 | Transistor 2 SC 1384 |
| Q 302 | 273 779 | 8 | Transistor 2 SC 1685-S |
| Q 303 | 273 779 | 8 | Transistor 2 SC 1685-S |
| Q 304 | 265 555 | 2 | Transistor 2 SC 1384 |
| S 2 | 274 773 | 1 | Schalter |
| S 3 | 274 772 | 1 | Tastensatz |
| IC 101 | 274 777 | 1 | IC MPC 1228 H |
| IC 102 | 274 775 | 2 | IC LM 1112 CN |
| IC 103 | 274 776 | 1 | IC TD 62553 S |
| VR 102 | 270 142 | 2 | Steller 50 kΩ |
| VR 103 | 263 041 | 2 | Steller 20 kΩ |
| VR 104 | 270 142 | 2 | Steller 50 kΩ |
| 40 | 274 749 | 1 | LED-Platte |
| D 201 | 275 909 | 6 | LED LN 342 Grün |
| D 202 | 275 909 | 6 | LED LN 342 Grün |
| D 203 | 275 909 | 6 | LED LN 342 Grün |
| D 204 | 274 767 | 6 | LED LN 242 Rot |
| D 205 | 274 767 | 6 | LED LN 242 Rot |
| D 206 | 274 767 | 6 | LED LN 242 Rot |
| D 207 | 274 767 | 6 | LED LN 242 Rot |
| IC 201 | 274 766 | 1 | IC IR 2 E 27 A |
| 45 | 274 764 | 1 | Volumeplatte |
| 46 | 274 780 | 1 | Volumesteller 50 kΩ |
| 101 | 275 911 | 1 | Aufnahme-Wiedergabekopf kpl. |
| 103 | 275 912 | 1 | Löschkopf kpl. |
| 104 | 274 855 | 1 | Kopfträger |
| 105 | 274 856 | 1 | Kopfträgerplatte |
| 106 | 274 857 | 1 | Distanzrolle |
| 107 | 274 858 | 1 | Zugfeder |
| 108 | 274 859 | 1 | Abheber |
| 109 | 274 860 | 1 | Zugfeder |
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 111 | 275 913 | 1 | Andruckrolle kpl. |
| 113 | 274 864 | 1 | Sicherungshebel |
| 114 | 274 865 | 1 | Haltefeder |
| 115 | 274 866 | 1 | Lager kpl. |
| 116 | 274 945 | 1 | Cassettenhalter |
| 117 | 274 944 | 1 | Distanzrolle |
| 118 | 274 943 | 1 | Schenkelfeder |
| 119 | 274 942 | 1 | Schenkelfeder |
| 120 | 274 867 | 1 | Kontrollhebel |
| 121 | 274 868 | 1 | Zugfeder |
| 122 | 274 869 | 1 | Schenkelfeder |
| 123 | 274 870 | 1 | Bremsarm |
| 124 | 274 941 | 1 | Auslösehebel |
| 125 | 274 940 | 1 | Schraube |
| 126 | 275 914 | 1 | Mitnehmer kpl. |
| 128 | 275 915 | 1 | Mitnehmer kpl. |
| 131 | 274 876 | 1 | Zwischenrad |
| 132 | 274 877 | 1 | Schalter |
| 134 | 274 879 | 1 | Sicherungshebel |
| 135 | 274 880 | 1 | Distanzrolle |
| 136 | 274 881 | 1 | Fühlhebel |
| 137 | 274 882 | 1 | Zugfeder |
| 138 | 274 883 | 1 | Antriebsrolle |
| 140 | 274 885 | 1 | Kurvenrad |
| 141 | 274 886 | 1 | Zugfeder |
| 142 | 274 887 | 1 | Kupplungsarm |
| 144 | 274 889 | 1 | Gleithebel |
| 145 | 274 890 | 1 | Schalthebel |
| 146 | 274 891 | 1 | Distanzrolle |
| 147 | 274 892 | 1 | Tastenträger L |
| 148 | 274 893 | 1 | Distanzschraube |
| 149 | 274 894 | 1 | Tastenträger R |
| 150 | 274 895 | 1 | Anschlag |
| 151 | 274 896 | 1 | Tastenhebel |
| 152 | 274 897 | 1 | Tastenhebel |
| 153 | 274 898 | 1 | Tastenhebel |
| 154 | 274 899 | 1 | Tastenhebel |
| 155 | 274 900 | 1 | Tastenhebel |
| 156 | 274 901 | 1 | Tastenhebel |
| 157 | 274 902 | 1 | Zugfeder |
| 158 | 274 903 | 1 | Zugfeder |
| 159 | 274 904 | 1 | Druckfeder |
| 160 | 274 905 | 1 | Pause |
| 161 | 274 906 | 1 | Anschlag |
| 162 | 274 908 | 1 | Lagerplatte |
| 163 | 274 939 | 1 | Druckfeder |
| 164 | 274 907 | 1 | Zugfeder |
| 165 | 274 908 | 1 | Funktionshebel |
| 166 | 274 909 | 1 | Zugfeder |
| 167 | 274 910 | 1 | Schalthebel |
| 168 | 274 911 | 1 | Distanzschraube |
| 170 | 274 935 | 1 | Dämpfungsgummi |
| 171 | 274 913 | 1 | Distanzschraube |
| 173 | 274 914 | 1 | Recordhebel |
| 174 | 274 915 | 1 | Zugfeder |
| 176 | 274 917 | 1 | Schalter |
| 177 | 274 918 | 1 | Schenkelfeder |
| 178 | 274 919 | 1 | Funktionsarm |
| 179 | 274 920 | 1 | Schenkelfeder |
| 180 | 274 921 | 1 | Schenkelfeder |
| 181 | 274 922 | 1 | Schenkelfeder |
| 182 | 274 923 | 1 | Auslösearm |
| 183 | 274 924 | 1 | Kurvenrad |
| 184 | 274 925 | 1 | Kurvenrad |
| 185 | 275 916 | 1 | Riemensatz |
| 186 | 274 927 | 1 | Schwungscheibe |
| 187 | 274 928 | 1 | Auslösearm |
| 189 | 274 930 | 1 | Pausearm |
| 190 | 274 931 | 1 | Zugfeder |
| 191 | 274 932 | 1 | Distanzrolle |
| 192 | 274 933 | 1 | Liftam |
| 193 | 274 934 | 1 | Schenkelfeder |
| 194 | 274 935 | 1 | Motor kpl. |
| 211 | 274 948 | 1 | Scheibe 4,1 × 9 × 0,8 |
| 213 | 274 950 | 1 | Scheibe 1,2 × 3 × 0,2 |
| 274 952 | 1 | Bedienungsanleitung | |
| 275 910 | 1 | Verpackungskarton |
