MODE D'EMPLOI Rogue R3 Beam Chauvet
À Propos de ce Manuel
Le Manuel de Référence du Rogue R3 Beam (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Ne laissez AUCUNE source inflammable dans un rayon de 20 cm du produit lorsque celui-ci fonctionne.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement (IP20).
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.
- Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 8 m.
- Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
- La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
- Ce luminaire est uniquement réservé à un usage professionnel.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
- Rogue R3 Beam
• Cordon d'alimentation Neutrik ^® powerCON ^®
- 2 fixations Omega avec matériel de montage
• Manuel de Référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune | Vert/Jaune | Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le Rogue R3 Beam fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Rogue R3 Beam utilise une connexion de données DMX à 3 ou 5 broches pour ses personnalités DMX : 16CH et 19CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R3 Beam supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

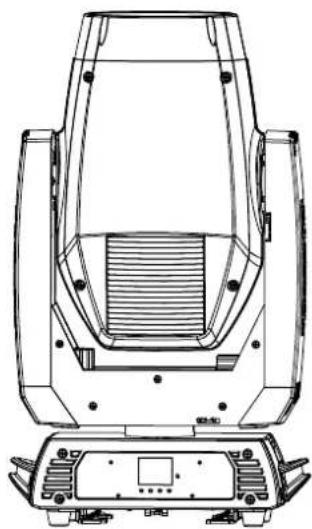

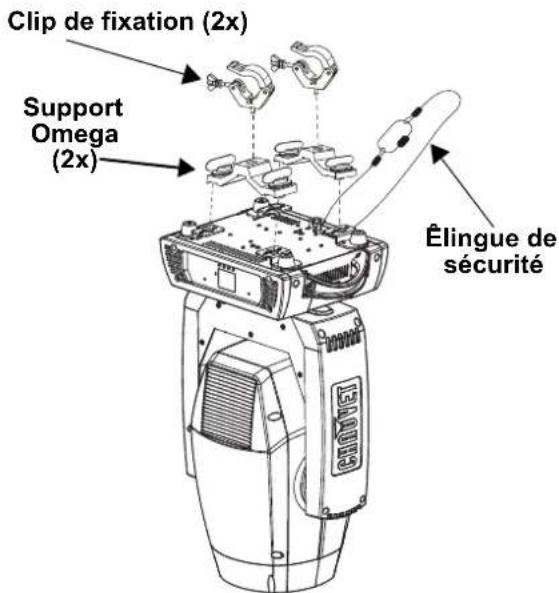

Schéma de Montage de l'Appareil
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques | |
Plan du Menu
Reportez-vous à la page du produit Rogue R3 Beam sur www.chauvetprofessional.com pour la demière carte des menu.
| Niveau Principal | Niveaux de Programmation Description | |||
| Address 001-512 Configure l'adresse DMX de départ | ||||
| Run Mode | DMX | 16CH | Sélectionne le mode DMX | |
| 19CH | ||||
| Auto Test Lance la séquence de test de l'appareil | ||||
| Manual Test | Pan | 000-255 | Permet de commander manuellement tous les paramètres du panneau de commande | |
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| P/T Speed | ||||
| Dimmer | ||||
| Dimmer Fine | ||||
| Shutter | ||||
| Color | ||||
| Gobo | ||||
| Prism1 | ||||
| Prism1 Rot | ||||
| Prism2 | ||||
| Prism2 Rot | ||||
| Frost | ||||
| Focus | ||||
| P/T Macro | ||||
| P/T Ma. Speed | ||||
| Special Function | ||||
| Setup | Pan Reverse | NO Fonctionnement normal du pan | ||
| YES Fonctionnement inversé du pan | ||||
| Tilt Reverse | NO Fonctionnement normal du tilt | |||
| YES Fonctionnement inversé du tilt | ||||
| Screen Reverse | NO Affichage normal | |||
| YES Affichage à l'écran inversé | ||||
| Pan Angle | 540 Sélectionne une plage d'angle de pan à 540° | |||
| 360 Sélectionne une plage d'angle de pan à 360° | ||||
| 180 Sélectionne une plage d'angle de pan à 180° | ||||
| Tilt Angle | 270 Sélectionne une plage d'angle de tilt à 270° | |||
| 180 Sélectionne une plage d'angle de tilt à 180° | ||||
| 90 Sélectionne une plage d'angle de tilt à 90° | ||||
| BL. O. P/T Move | YES Faire du noir pendant le pan/tilt | |||
| NO Pas de faire du noir pendant le pan/tilt | ||||
| BL. O. Color Move | YES Faire du noir pendant le roue de couleur | |||
| NO Pas de faire du noir pendant le roue de couleur | ||||
| BL. O. Gobo Move | YES Faire du noir pendant le roue de gobo | |||
| NO Pas de faire du noir pendant le roue de gobo | ||||
| Niveau Principal | Niveaux de Programmation | Description | |||
| Setup (continuation) | Lamp Settings | On/Off | ONAllume ou éteint l'unité | ||
| OFF | |||||
| State/Power On | ONDéfinit le statut de la lampe lors de la mise sous tension de l'unité | ||||
| OFF | |||||
| Off via DMX | YESÉteint l'unité via le jeu d'orgues DMX | ||||
| NO | |||||
| On if DMX On | YESLa lampe s'allume quand le signal DMX est détecté | ||||
| NO | |||||
| Off if DMX Off | YESLa lampe s'éteint quand le signal DMX est perdu | ||||
| NO | |||||
| Ignition Delay | 000-255Sélectionne la durée de la temporisation entre le moment où l'appareil s'allume et où la lampe s'allume | ||||
| Low Power Delay | 000-255Sélectionne la durée de le temporisation entre le moment où l'obturateur se ferme et la lampe se met en mode veille | ||||
| Reset Lamp Time | YES Réinitialise la minuterie de la lampe | ||||
| NOConserve la configuration de la minuterie de la lampe | |||||
| Maintenance Timer | Interval 000-250 | Définit le nombre d'heures entre deux maintenances | |||
| Remaining Time | NOIndique le temps restant lors du cycle de maintenance | ||||
| RESET Réinitialise le temps | |||||
| Reset Function | Pan/Tilt | YES/NORéinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage | |||
| Shutter/Prism | |||||
| Color | |||||
| Gobo | |||||
| Frost/Focus | |||||
| All | |||||
| Factory Settings | YES | Réinitialisation aux paramètres par défaut d'usine | |||
| NO | |||||
| Sys Info | System Information | Ver V_Affiche la version du micrologiciel | |||
| Running Mode _ _ | Affiche l'adresse de départ actuelle | ||||
| DMX Address _ _ | Affiche la personnalité actuelle | ||||
| Temperature _ _ | Affiche la température actuelle en °C | ||||
| Lamp On Time _ _ | Affiche le temps de fonctionne de la lampe depuis son installation (si le compteur a été remis à zéro quand la lampe a été changée) | ||||
| Remain Time _ _ | Indique le temps restant lors du cycle de maintenance | ||||
| UID | Affiche l'UID du produit | ||||
| Fan1 Speed | Affiche la vitesse du ventilateur 1 | ||||
| Fan2 Speed | Affiche la vitesse du ventilateur 2 | ||||
Valeurs DMX
19CH
| Canal | Fonction | Valuer | Pourcentage/Configuration |
| 1 Panoramique 000 ⇔ 255 0–100% | |||
| 2 | Panoramique précis | 000 ⇔ 255 | Contrôle précis (16-bit) |
| 3 Inclinaison 000 ⇔ 255 0–100% | |||
| 4 | Inclinaison précis | 000 ⇔ 255 | Contrôle précis (16-bit) |
| 5 | Vitesse pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 Gradateur 000 ⇔ 255 0–100% | |||
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16-bit) |
| 8 Obturateur | 000 ⇔ 007 | Fermé | |
| 008 ⇔ 015 | Ouvert | ||
| 016 ⇔ 131 | Stroboscope synchronisé, lent à rapide | ||
| 132 ⇔ 167 | Fermeture rapide, ouverture lente (lent à rapide) | ||
| 168 ⇔ 203 | Fermeture rapide, ouverture lente (lent à rapide) | ||
| 204 ⇔ 239 | Stroboscope pulsé, lent à rapide | ||
| 240 ⇔ 247 | Stroboscope aléatoire, lent à rapide | ||
| 248 ⇔ 255 | Ouvert | ||
| 9 Roue de couleurs | 000 ⇔ 004 | Ouvert | |
| 005 ⇔ 008 | Rouge | ||
| 009 ⇔ 012 | Orange | ||
| 013 ⇔ 016 | Cyan | ||
| 017 ⇔ 020 | Vert clair | ||
| 021 ⇔ 024 | Jaune clair | ||
| 025 ⇔ 028 | Lavande | ||
| 029 ⇔ 032 | Rose | ||
| 033 ⇔ 036 | Jaune | ||
| 037 ⇔ 040 | Magenta | ||
| 041 ⇔ 044 | Bleu clair | ||
| 045 ⇔ 048 | Ambre | ||
| 049 ⇔ 052 | CTO 5600K | ||
| 053 ⇔ 056 | CTO 6500K | ||
| 057 ⇔ 060 | UV | ||
| 061 ⇔ 127 | Demi couleurs | ||
| 128 ⇔ 189 | Défilement couleur, rapide à lent | ||
| 190 ⇔ 193 | Arrêt | ||
| 194 ⇔ 255 | Défilement inverse de couleur, rapide à lent, lent à rapide | ||
Canal Fonction Valuer Pourcentage/Configuration
| 10 Roue de gobo statique | 000 ⇔ 003 Ouvert004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Ouvert060 ⇔ 063 Tremblement gobo 1, lent à rapide064 ⇔ 067 Tremblement gobo 2, lent à rapide068 ⇔ 071 Tremblement gobo 3, lent à rapide072 ⇔ 075 Tremblement gobo 4, lent à rapide076 ⇔ 079 Tremblement gobo 5, lent à rapide080 ⇔ 083 Tremblement gobo 6, lent à rapide084 ⇔ 087 Tremblement gobo 7, lent à rapide088 ⇔ 091 Tremblement gobo 8, lent à rapide092 ⇔ 095 Tremblement gobo 9, lent à rapide096 ⇔ 099 Tremblement gobo 10, lent à rapide100 ⇔ 103 Tremblement gobo 11, lent à rapide104 ⇔ 107 Tremblement gobo 12, lent à rapide108 ⇔ 111 Tremblement gobo 13, lent à rapide112 ⇔ 115 Tremblement gobo 14, lent à rapide116 ⇔ 119 Tremblement gobo 15, lent à rapide120 ⇔ 123 Tremblement gobo 16, lent à rapide124 ⇔ 127 Tremblement gobo 17, lent à rapide128 ⇔ 189 Défilement de gobo, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Défilement inverse de gobo, lent à rapide | |
| 11 Prisme 1 | 000 ⇔ 004 Pas de fonction005 ⇔ 255 Insertion de prisme | |
| 12 Rotation de prisme 1 | 000 ⇔ 127 ndice de prismes128 ⇔ 189 Rotation horaire, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation antihoraire, lent à rapide | |
| 13 Prisme 2 | 000 ⇔ 004 Pas de fonction005 ⇔ 255 ndice de prismes | |
| 14 Rotation de prisme 2 | 000 ⇔ 127 ndice de prismes128 ⇔ 189 Rotation horaire, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation antihoraire, lent à rapide | |
| 15 Givre 000 ⇔ 255 0–100% | ||
| 16 Focus 000 ⇔ 255 0–100% |
| Canal | Fonction | Valuer | Pourcentage/Configuration |
| 17 Macros de mouvements | 000 ⇔ 007 | Pas de fonction | |
| 008 ⇔ 015 | Effet 1 | ||
| 016 ⇔ 023 | Effet 2 | ||
| 024 ⇔ 031 | Effet 3 | ||
| 032 ⇔ 039 | Effet 4 | ||
| 040 ⇔ 047 | Effet 5 | ||
| 048 ⇔ 055 | Effet 6 | ||
| 056 ⇔ 063 | Effet 7 | ||
| 064 ⇔ 071 | Effet 8 | ||
| 072 ⇔ 079 | Effet 9 | ||
| 080 ⇔ 087 | Effet 10 | ||
| 088 ⇔ 095 | Effet 11 | ||
| 096 ⇔ 103 | Effet 12 | ||
| 104 ⇔ 111 | Effet 13 | ||
| 112 ⇔ 119 | Effet 14 | ||
| 120 ⇔ 127 | Effet 15 | ||
| 128 ⇔ 135 | Effet 16 | ||
| 136 ⇔ 143 | Effet 17 | ||
| 144 ⇔ 151 | Effet 18 | ||
| 152 ⇔ 159 | Effet 19 | ||
| 160 ⇔ 167 | Effet 20 | ||
| 168 ⇔ 175 | Effet 21 | ||
| 176 ⇔ 183 | Effet 22 | ||
| 184 ⇔ 191 | Effet 23 | ||
| 192 ⇔ 199 | Effet 24 | ||
| 200 ⇔ 207 | Effet 25 | ||
| 208 ⇔ 215 | Effet 26 | ||
| 216 ⇔ 223 | Effet 27 | ||
| 224 ⇔ 231 | Effet 28 | ||
| 232 ⇔ 239 | Effet 29 | ||
| 240 ⇔ 247 | Effet 30 | ||
| 248 ⇔ 255 | Effet 31 | ||
| 18 | Vitesse macros de mouvements | 000 ⇔ 255 | 0–100% |
| 19 Commande | 000 ⇔ 069 | Pas de fonction | |
| 070 ⇔ 079 | Activez la coupure panoramique/inclinaison | ||
| 080 ⇔ 089 | Desactivez la coupure panoramique/inclinaison | ||
| 090 ⇔ 099 | Activez la coupure pendant que la roue de couleur se déplace | ||
| 100 ⇔ 109 | Désactivez la panne de roue de couleur | ||
| 110 ⇔ 119 | Activez le blackout pendant que les roues de gobos se déplacent | ||
| 120 ⇔ 129 | Désactivez la panne de roue de gobos | ||
| 130 ⇔ 139 | Lampe allumée | ||
| 140 ⇔ 149 | Réinitialisation panoramique/inclinaison | ||
| 150 ⇔ 159 | Réinitialisation de la roue de couleur | ||
| 160 ⇔ 169 | Réinitialisation de la roue de gobo | ||
| 170 ⇔ 179 | Réinitialisation obturateur / prisme | ||
| 180 ⇔ 189 | Pas de fonction | ||
| 190 ⇔ 199 | Réinitialisation de la focus | ||
| 200 ⇔ 209 | Tout réinitialiser | ||
| 210 ⇔ 219 | Activer la fonction blackout all pendant le panoramique/l'inclinaison | ||
| 220 ⇔ 229 | Désactiver la fonction blackout all pendant le panoramique/inclinaison | ||
| 230 ⇔ 239 | Lampe éteinte | ||
| 240 ⇔ 255 | Pas de fonction |
16CH
| Canal Fonction Valuer Pourcentage/Configuration | |||
| 1 Panoramique 000 ⇔ 255 0–100% | |||
| 2 | Panoramique précis | 000 ⇔ 255 | Contrôle précis (16-bit) |
| 3 Inclinaison 000 ⇔ 255 0–100% | |||
| 4 | Inclinaison précis | 000 ⇔ 255 | Contrôle précis (16-bit) |
| 5 | Vitesse pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 Obturateur | 000 ⇔ 007 | Fermé | |
| 008 ⇔ 015 | Ouvert | ||
| 016 ⇔ 131 | Stroboscope synchronisé, lent à rapide | ||
| 132 ⇔ 167 | Fermeture rapide, ouverture lente (lent à rapide) | ||
| 168 ⇔ 203 | Fermeture rapide, ouverture lente (lent à rapide) | ||
| 204 ⇔ 239 | Stroboscope pulsé, lent à rapide | ||
| 240 ⇔ 247 | Stroboscope aléatoire, lent à rapide | ||
| 248 ⇔ 255 | Ouvert | ||
| 8 Roue de couleurs | 000 ⇔ 004 | Ouvert | |
| 005 ⇔ 008 | Rouge | ||
| 009 ⇔ 012 | Orange | ||
| 013 ⇔ 016 | Cyan | ||
| 017 ⇔ 020 | Vert clair | ||
| 021 ⇔ 024 | Jaune clair | ||
| 025 ⇔ 028 | Lavande | ||
| 029 ⇔ 032 | Rose | ||
| 033 ⇔ 036 | Jaune | ||
| 037 ⇔ 040 | Magenta | ||
| 041 ⇔ 044 | Bleu clair | ||
| 045 ⇔ 048 | Ambre | ||
| 049 ⇔ 052 | CTO 5600K | ||
| 053 ⇔ 056 | CTO 6500K | ||
| 057 ⇔ 060 | UV | ||
| 061 ⇔ 127 | Demi couleurs | ||
| 128 ⇔ 189 | Défilement couleur, rapide à lent | ||
| 190 ⇔ 193 | Arrêt | ||
| 194 ⇔ 255 | Défilement inverse de couleur, rapide à lent, lent à rapide | ||
| Canal | Fonction | Valuer | Pourcentage/Configuration |
| 9 Roue de gobo statique | 000 ⇔ 003 Ouvert004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Ouvert060 ⇔ 063 Tremblement gobo 1, lent à rapide064 ⇔ 067 Tremblement gobo 2, lent à rapide068 ⇔ 071 Tremblement gobo 3, lent à rapide072 ⇔ 075 Tremblement gobo 4, lent à rapide076 ⇔ 079 Tremblement gobo 5, lent à rapide080 ⇔ 083 Tremblement gobo 6, lent à rapide084 ⇔ 087 Tremblement gobo 7, lent à rapide088 ⇔ 091 Tremblement gobo 8, lent à rapide092 ⇔ 095 Tremblement gobo 9, lent à rapide096 ⇔ 099 Tremblement gobo 10, lent à rapide100 ⇔ 103 Tremblement gobo 11, lent à rapide104 ⇔ 107 Tremblement gobo 12, lent à rapide108 ⇔ 111 Tremblement gobo 13, lent à rapide112 ⇔ 115 Tremblement gobo 14, lent à rapide116 ⇔ 119 Tremblement gobo 15, lent à rapide120 ⇔ 123 Tremblement gobo 16, lent à rapide124 ⇔ 127 Tremblement gobo 17, lent à rapide128 ⇔ 189 Défilement de gobo, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Défilement inverse de gobo, lent à rapide | ||
| 10 Prisme 1 | 000 ⇔ 004 Pas de fonction005 ⇔ 255 Insertion de prisme | ||
| 11 Rotation de prisme 1 | 000 ⇔ 127 Indice de prismes128 ⇔ 189 Rotation horaire, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation antihoraire, lent à rapide | ||
| 12 Prisme 2 | 000 ⇔ 004 Pas de fonction005 ⇔ 255 Indice de prismes | ||
| 13 Rotation de prisme 2 | 000 ⇔ 127 Indice de prismes128 ⇔ 189 Rotation horaire, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation antihoraire, lent à rapide | ||
| 14 Givre 000 ⇔ 255 0–100% | |||
| 15 Focus 000 ⇔ 255 0–100% | |||
Canal Fonction Valuer Pourcentage/Configuration
| 16 Commande | 000 ⇔ 069 | Pas de fonction | |
| 070 ⇔ 079 | Activez la coupure panoramique/inclinaison | ||
| 080 ⇔ 089 | Desactivez la coupure panoramique/inclinaison | ||
| 090 ⇔ 099 | Activez la coupure pendant que la roue de couleur se déplace | ||
| 100 ⇔ 109 | Désactivez la panne de roue de couleur | ||
| 110 ⇔ 119 | Activez le blackout pendant que les roues de gobos se déplacent | ||
| 120 ⇔ 129 | Désactivez la panne de roue de gobos | ||
| 130 ⇔ 139 | Lampe allumée | ||
| 140 ⇔ 149 | Réinitialisation panoramique/inclinaison | ||
| 150 ⇔ 159 | Réinitialisation de la roue de couleur | ||
| 160 ⇔ 169 | Réinitialisation de la roue de gobo | ||
| 170 ⇔ 179 | Réinitialisation obturateur / prisme | ||
| 180 ⇔ 189 | Pas de fonction | ||
| 190 ⇔ 199 | Réinitialisation de la focus | ||
| 200 ⇔ 209 | Tout réinitialiser | ||
| 210 ⇔ 219 | Activer la fonction blackout all pendant le panoramique/l'inclinaison | ||
| 220 ⇔ 229 | Désactiver la fonction blackout all pendant le panoramique/inclinaison | ||
| 230 ⇔ 239 | Lampe éteinte | ||
| 240 ⇔ 255 | Pas de fonction |
