BEDIENUNGSANLEITUNG Rogue R3 Beam Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R3 Beam finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist (IP20).
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 20 cm zu den angrenzenden Flächen.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
  • Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 8 m nicht zu erwarten ist.
• Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
• Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
  • Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R3 Beam mit Blendschutz
• N e ^® powerCON ^® iNetzkabel

• 2 Omega-Hängebügel mit Montagematerial
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue R3 Beam kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschuss

Der Rogue R3 Beam nutzt zur seiner Kontrollpersönlichkeiten: 16CH und 19CH eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R3 Beam unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

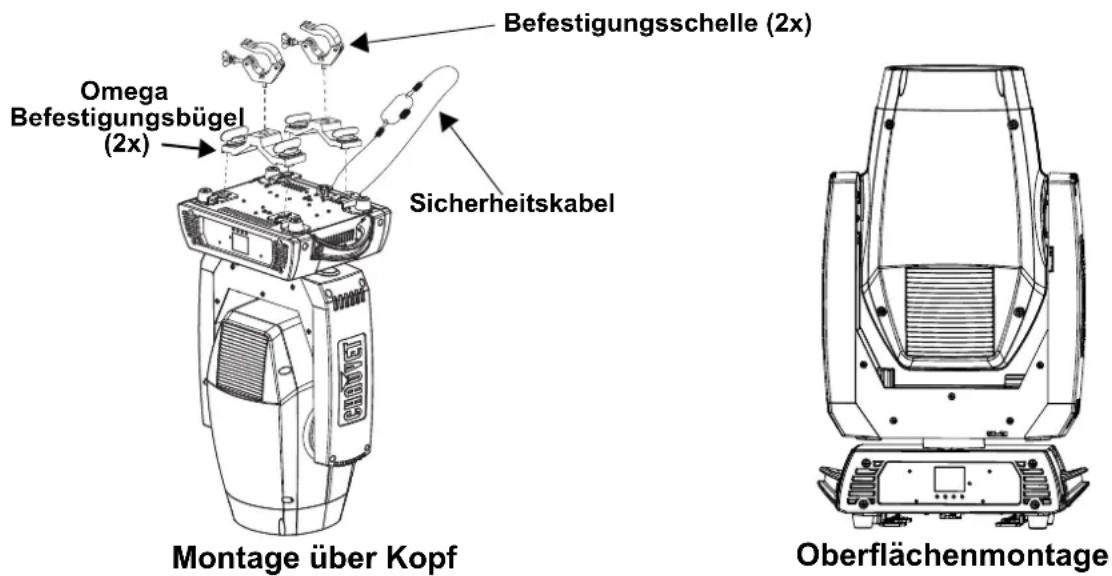

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neues te Menükarte finden Sie auf der Rogue R3 Beam-produktseite unter www.chauvetprofessional.com.

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX	16CH		Wählt die DMX-Persönlichkeit aus
		19CH
	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan	000-255	Ermöglicht die manuelle Steuerung aller Einstellungen vom Bedienfeld aus
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo
		Prism1
		Prism1 Rot
		Prism2
		Prism2 Rot
		Frost
		Focus
		P/T Macro
		P/T Ma. Speed
		Special Function
Setup	Pan Reverse		NO Normaler Schwenk-Modus
			YES Umgekehrter Schwenk-Modus
	Tilt Reverse		NO Normaler Neigungs-Modus
			YES Umgekehrter Neigungs-Modus
	Screen Reverse		NO Normale Ansicht des Steuerungsbildschirm
			YES Dreht Ansicht des Steuerungsbildschirm um 180°
	Pan Angle		540 Wählt den 540°-Schwenkwinkelbereich aus
			360 Wählt den 360°-Schwenkwinkelbereich aus
			180 Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle		270 Wählt den 270°-Neigungswinkelbereich aus
			180 Wählt den 180°-Neigungswinkelbereich aus
			90 Wählt den 90°-Neigungswinkelbereich aus
	BL. O. P/T Move		YES Während Schwenkung/Neigung verdunkeln
			NO Während Schwenkung/Neigung nicht verdunkeln
	BL. O. Color Move		YES Während das Farbrad bewegt verdunkeln
			NO Während das Farbrad bewegt nicht verdunkeln
	BL. O. Gobo Move		YES Während das Goborad bewegt verdunkeln
			NO Während das Goborad bewegt nicht verdunkeln

Hauptebene	Programmierebenen		Beschreibung
Setup	Lamp Settings		On/Off	ON	Schaltet die Lampe ein/aus
				OFF
			State/Power On	ON	Definiert beim Einschalten des Geräts den Status der Lampe
				OFF
			Off via DMX	YES	Schaltet das Gerät über den DMX-Controller ab
				NO
			On if DMX On	YES	Schaltet die Lampe ein, wenn ein DMX-Signal erkannt wurde
				NO
			Off if DMX Off	YES	Schaltet die Lampe aus, wenn das DMX-Signal verloren wurde
				NO
			Ignition Delay	000–255	Wählt die Verzögerungszeit zwischen Einschalten des Geräts und Einschalten der Lampe aus
			Low Power Delay	000–255	Wählt die Verzögerungszeit zwischen Schließen des Shutters und Wechsel der Lampe in Niedrigenergie-Modus aus
			Reset Lamp Time	YES Setzt den Timer der Lampe auf 0 zurück
				NO	Lässt die Lampe unverändert
	Maintenance Timer		Interval 000–250		Definiert die Anzahl der Stunden zwischen den Wartungsarbeiten
			Remaining Time	NO	Zeigt die verbleibende Zeit im Wartungszyklus an
				RESET Setzt die Seit auf den Anfang zurück
	Reset Function		Pan/Tilt	YES/NO	Setzt einzelne oder alle Funktionen ab Start zurück
			Shutter/Prism
			Color
			Gobo
			Frost/Focus
			All
	Factory Settings		YES		Setzt auf die standardmäßigen Werkseinstellungen zurück
			NO
Sys Info	System Information	Ver V_Ziegt die Firmware-Version an
		Running Mode ____		Zeigt den aktuellen Betriebsmodus an
		DMX Address ____		Ziegt aktuelle Persönlichkeit
		Temperature ____			Ziegt die aktuelle Temperatur in °C an
		Lamp On Time ____			Zeigt an, wie lange die Lampe eingeschaltet war (vorausgesetzt, der Zähler wurde bei der Installation einer neuen Lampe zurückgesetzt)
		Remain Time		____	Zeigt die verbleibende Zeit im Wartungszyklus an
		UID		____	Zeigt die Produkt-UID an
		Fan1 Speed		____	Zeigt die Geschwindigkeit von Lüfter 1 an
		Fan2 Speed		____	Zeigt die Geschwindigkeit von Lüfter 2 an

DMX Werte
19CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung		000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung		000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit		000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Dimmer fein		000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop			000 ⇔ 007Aus008 ⇔ 015Ein016 ⇔ 131Synchronisierung des Stroboskopeffekts, langsam bis schnell132 ⇔ 167Schnell schließen, langsam öffnen (langsam bis schnell)168 ⇔ 203Langsam schließen, schnell öffnen (langsam bis schnell)204 ⇔ 239Pulse-Stroboskopeffekt, langsam bis schnell240 ⇔ 247Zufälliger Blitz, langsam bis schnell248 ⇔ 255Ein
9	F a r b		000 ⇔ 004Öffnen005 ⇔ 008Rot009 ⇔ 012Orange013 ⇔ 016Cyan017 ⇔ 020Hellgrün021 ⇔ 024Hellgelb025 ⇔ 028Lavendelfarben029 ⇔ 032Rosa033 ⇔ 036Gelb037k ⇔ 040rMagerda i s041 ⇔ 044Hellblau045 ⇔ 048Bernstein049 ⇔ 052CTO 5600K053 ⇔ 056CTO 6500K057 ⇔ 060UV061 ⇔ 127Farben teilen128 ⇔ 189Farbrolle im Uhrzeigersinn, schnell bis langsam190 ⇔ 193Anhalten194 ⇔ 255Farbrolle gegen den Uhrzeigersinn, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
10 Statisches Goborad	000 ⇔ 003	Öffnen
	004 ⇔ 006	Gobo 1
	007 ⇔ 009	Gobo 2
	010 ⇔ 012	Gobo 3
	013 ⇔ 015	Gobo 4
	016 ⇔ 018	Gobo 5
	019 ⇔ 021	Gobo 6
	022 ⇔ 024	Gobo 7
	025 ⇔ 027	Gobo 8
	028 ⇔ 030	Gobo 9
	031 ⇔ 033	Gobo 10
	034 ⇔ 036	Gobo 11
	037 ⇔ 039	Gobo 12
	040 ⇔ 042	Gobo 13
	043 ⇔ 045	Gobo 14
	046 ⇔ 048	Gobo 15
	049 ⇔ 051	Gobo 16
	052 ⇔ 055	Gobo 17
	056 ⇔ 059	Öffnen
	060 ⇔ 063	Gobo 1 schütteln, von langsam nach schnell
	064 ⇔ 067	Gobo 2 schütteln, von langsam nach schnell
	068 ⇔ 071	Gobo 3 schütteln, von langsam nach schnell
	072 ⇔ 075	Gobo 4 schütteln, von langsam nach schnell
	076 ⇔ 079	Gobo 5 schütteln, von langsam nach schnell
	080 ⇔ 083	Gobo 6 schütteln, von langsam nach schnell
	084 ⇔ 087	Gobo 7 schütteln, von langsam nach schnell
	088 ⇔ 091	Gobo 8 schütteln, von langsam nach schnell
	092 ⇔ 095	Gobo 9 schütteln, von langsam nach schnell
	096 ⇔ 099	Gobo 10 schütteln, von langsam nach schnell
	100 ⇔ 103	Gobo 11 schütteln, von langsam nach schnell
	104 ⇔ 107	Gobo 12 schütteln, von langsam nach schnell
	108 ⇔ 111	Gobo 13 schütteln, von langsam nach schnell
	112 ⇔ 115	Gobo 14 schütteln, von langsam nach schnell
	116 ⇔ 119	Gobo 15 schütteln, von langsam nach schnell
	120 ⇔ 123	Gobo 16 schütteln, von langsam nach schnell
	124 ⇔ 127	Gobo 17 schütteln, von langsam nach schnell
	128 ⇔ 189	Gobo-Scroll im Uhrzeigersinn, schnell bis langsam
	190 ⇔ 193	Anhalten
	194 ⇔ 255	Gobo-Scroll gegen den Uhrzeigersinn, langsam bis schnell
11 Prisma 1	000 ⇔ 004	Keine Funktion
	005 ⇔ 255	Prismeneinsatz
12 Prisma 1 Rotation	000 ⇔ 127	Prisma-Indexierung
	128 ⇔ 189	Rotation im Uhrzeigersinn, langsam bis schnell
	190 ⇔ 193	Anhalten
	194 ⇔ 255	Rotation entgegen den Uhrzeigersinn, schnell bis langsam
13 Prisma 2	000 ⇔ 004	Keine Funktion
	005 ⇔ 255	Prismeindex
14 Prisma 2 Rotation	000 ⇔ 127	Prisma-Indexierung
	128 ⇔ 189	Rotation im Uhrzeigersinn, langsam bis schnell
	190 ⇔ 193	Anhalten
	194 ⇔ 255	Rotation entgegen den Uhrzeigersinn, schnell bis langsam
15 Frosteffekt 000 ⇔ 255 0–100%
16 Fokus 000 ⇔ 255 0–100%
17 Bewegungsmakros	000 ⇔ 007 Keine Funktion008 ⇔ 015 Effekt 1016 ⇔ 023 Effekt 2024 ⇔ 031 Effekt 3032 ⇔ 039 Effekt 4040 ⇔ 047 Effekt 5048 ⇔ 055 Effekt 6056 ⇔ 063 Effekt 7064 ⇔ 071 Effekt 8072 ⇔ 079 Effekt 9080 ⇔ 087 Effekt 10088 ⇔ 095 Effekt 11096 ⇔ 103 Effekt 12104 ⇔ 111 Effekt 13112 ⇔ 119 Effekt 14120 ⇔ 127 Effekt 15128 ⇔ 135 Effekt 16136 ⇔ 143 Effekt 17144 ⇔ 151 Effekt 18152 ⇔ 159 Effekt 19160 ⇔ 167 Effekt 20168 ⇔ 175 Effekt 21176 ⇔ 183 Effekt 22184 ⇔ 191 Effekt 23192 ⇔ 199 Effekt 24200 ⇔ 207 Effekt 25208 ⇔ 215 Effekt 26216 ⇔ 223 Effekt 27224 ⇔ 231 Effekt 28232 ⇔ 239 Effekt 29240 ⇔ 247 Effekt 30248 ⇔ 255 Effekt 31
18	Geschwindigkeit der Bewegungsmakros	000 ⇔ 255 0–100%
19 Steuerung	000 ⇔ 069 Keine Funktion070 ⇔ 079 Verdunkelung während Schwenkung/Neigung aktivieren080 ⇔ 089 Verdunkelung während Schwenkung/Neigung deaktivieren090 ⇔ 099 Verdunkelung während Bewegung des Farbrads aktivieren100 ⇔ 109 Verdunkelung während Bewegung des Farbrads deaktivieren110 ⇔ 119 Verdunkelung während Bewegung des Goborads aktivieren120 ⇔ 129 Verdunkelung während Bewegung des Goborads deaktivieren130 ⇔ 139 Lampe an140 ⇔ 149 Zurücksetzen von Schwenkung/Neigung150 ⇔ 159 Zurücksetzen der Farbe160 ⇔ 169 Zurücksetzen des Gobos170 ⇔ 179 Zurücksetzen von Strobe/Prisma180 ⇔ 189 Keine Funktion190 ⇔ 199 Zurücksetzen von Fokus200 ⇔ 209 Alle zurücksetzen210 ⇔ 219 Verdunkelung aktiviert220 ⇔ 229 Verdunkelung deaktiviert230 ⇔ 239 Lampe aus240 ⇔ 247 Keine Funktion

16CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung		000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung		000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit		000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7 Stroboskop			000 ⇔ 007Aus008 ⇔ 015Ein016 ⇔ 131Synchronisierung des Stroboskopeffekts, langsam bis schnell132 ⇔ 167Schnell schließen, langsam öffnen (langsam bis schnell)168 ⇔ 203Langsam schließen, schnell öffnen (langsam bis schnell)204 ⇔ 239Pulse-Stroboskopeffekt, langsam bis schnell240 ⇔ 247Zufälliger Blitz, langsam bis schnell248 ⇔ 255Ein
8	F a r b		000 ⇔ 004Öffnen005 ⇔ 008Rot009 ⇔ 012Orange013 ⇔ 016Cyan017 ⇔ 020Hellgrün021 ⇔ 024Hellgelb025 ⇔ 028Lavendelfarben029 ⇔ 032Rosa033 ⇔ 036Gelb037k ⇔ 040rMagerda i s041 ⇔ 044Hellblau045 ⇔ 048Bernstein049 ⇔ 052CTO 5600K053 ⇔ 056CTO 6500K057 ⇔ 060UV061 ⇔ 127Farben teilen128 ⇔ 189Farbrolle im Uhrzeigersinn, schnell bis langsam190 ⇔ 193Anhalten194 ⇔ 255Farbrolle gegen den Uhrzeigersinn, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
9 Statisches Goborad		000 ⇔ 003 Offnen004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Öffnen060 ⇔ 063 Gobo 1 schütteln, von langsam nach schnell064 ⇔ 067 Gobo 2 schütteln, von langsam nach schnell068 ⇔ 071 Gobo 3 schütteln, von langsam nach schnell072 ⇔ 075 Gobo 4 schütteln, von langsam nach schnell076 ⇔ 079 Gobo 5 schütteln, von langsam nach schnell080 ⇔ 083 Gobo 6 schütteln, von langsam nach schnell084 ⇔ 087 Gobo 7 schütteln, von langsam nach schnell088 ⇔ 091 Gobo 8 schütteln, von langsam nach schnell092 ⇔ 095 Gobo 9 schütteln, von langsam nach schnell096 ⇔ 099 Gobo 10 schütteln, von langsam nach schnell100 ⇔ 103 Gobo 11 schütteln, von langsam nach schnell104 ⇔ 107 Gobo 12 schütteln, von langsam nach schnell108 ⇔ 111 Gobo 13 schütteln, von langsam nach schnell112 ⇔ 115 Gobo 14 schütteln, von langsam nach schnell116 ⇔ 119 Gobo 15 schütteln, von langsam nach schnell120 ⇔ 123 Gobo 16 schütteln, von langsam nach schnell124 ⇔ 127 Gobo 17 schütteln, von langsam nach schnell128 ⇔ 189 Gobo-Scroll im Uhrzeigersinn, schnell bis langsam190 ⇔ 193 Anhalten194 ⇔ 255 Gobo-Scroll gegen den Uhrzeigersinn, langsam bis schnell
10 Prisma 1		000 ⇔ 004 Keine Funktion005 ⇔ 255 Prismeneinsatz
11 Prisma 1 Rotation		000 ⇔ 127 Prisma-Indexierung128 ⇔ 189 Rotation im Uhrzeigersinn, langsam bis schnell190 ⇔ 193 Anhalten194 ⇔ 255 Rotation entgegen den Uhrzeigersinn, schnell bis langsam
12 Prisma 2		000 ⇔ 004 Keine Funktion005 ⇔ 255 Prismeindex
13 Prisma 2 Rotation		000 ⇔ 127 Prisma-Indexierung128 ⇔ 189 Rotation im Uhrzeigersinn, langsam bis schnell190 ⇔ 193 Anhalten194 ⇔ 255 Rotation entgegen den Uhrzeigersinn, schnell bis langsam
14 Frosteffekt 000 ⇔ 255 0–100%
15 Fokus 000 ⇔ 255 0–100%
Kanal Funktion Wert Prozent/Einstellung
	Steuerung	000 ⇔ 069 Keine Funktion070 ⇔ 079 Verdunkelung während Schwenkung/Neigung aktivieren080 ⇔ 089 Verdunkelung während Schwenkung/Neigung deaktivieren090 ⇔ 099 Verdunkelung während Bewegung des Farbrads aktivieren100 ⇔ 109 Verdunkelung während Bewegung des Farbrads deaktivieren110 ⇔ 119 Verdunkelung während Bewegung des Goborads aktivieren120 ⇔ 129 Verdunkelung während Bewegung des Goborads deaktivieren130 ⇔ 139 Lampe an140 ⇔ 149 Zurücksetzen von Schwenkung/Neigung150 ⇔ 159 Zurücksetzen der Farbe160 ⇔ 169 Zurücksetzen des Gobos170 ⇔ 179 Zurücksetzen von Strobe/Prisma180 ⇔ 189 Keine Funktion190 ⇔ 199 Zurücksetzen von Fokus200 ⇔ 209 Alle zurücksetzen210 ⇔ 219 Verdunkelung aktiviert220 ⇔ 229 Verdunkelung deaktiviert230 ⇔ 239 Lampe aus240 ⇔ 247 Keine Funktion
