Ovation GR-1 Adapter - Adaptateur électronique Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	Ovation GR-1 Adapter
Type de produit	Adaptateur électronique pour projecteur
Dimensions (approx.)	15 x 10 x 5 cm
Poids (approx.)	0,5 kg
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Connecteurs	Neutrik® powerCON® (entrée et sortie), connecteur DMX
Protocole de contrôle	DMX512, RDM (gestion à distance)
Fonctions principales	Contrôle de rotation de gobos (index, rotation horaire/antihoraire), mode maître/esclave, réglage d'adresse DMX
Affichage	Écran avec rétroéclairage réglable (On, 10s, 20s, 30s)
Température ambiante max.	45 °C (113 °F)
Indice de protection	IP20 (usage intérieur uniquement)
Montage	Fixation sur étrier du projecteur à l'aide d'un collier de fixation
Sécurité	Ne pas ouvrir, utiliser un câble de sécurité, ne pas connecter à un gradateur
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec ; éviter l'humidité
Contenu de l'emballage	Ovation GR-1 Adapter, câble powerCON, manuel de référence
Garantie	Garantie limitée (voir conditions sur le site Chauvet)

FOIRE AUX QUESTIONS - Ovation GR-1 Adapter Chauvet

Comment régler l'adresse DMX de l'Ovation GR-1 Adapter ?

Accédez au menu DMX Address via le panneau de commande. Utilisez les touches haut/bas pour sélectionner une valeur entre 001 et 512, puis appuyez sur Enter pour confirmer.

Comment utiliser le mode maître/esclave ?

Réglez un appareil en mode Master via le menu (Mode DMX) et les autres en mode Slave. Le maître contrôle les esclaves sans console DMX.

Comment configurer la rotation des gobos ?

Utilisez le menu Gobo Rotator pour définir la vitesse (000-255) ou l'index. Les canaux DMX 1 permettent aussi de contrôler la rotation en mode DMX.

Qu'est-ce que le RDM et comment l'utiliser ?

Le RDM (Remote Device Management) permet une communication bidirectionnelle via le câble DMX. Il permet de surveiller et modifier les paramètres à distance. Consultez le manuel complet pour plus de détails.

Quel type de câble d'alimentation est fourni ?

L'appareil est livré avec un câble Neutrik® powerCON®. Il peut être utilisé avec une alimentation 100-240 VAC, 50/60 Hz.

Comment installer l'Ovation GR-1 Adapter sur un projecteur ?

Fixez l'adaptateur sur l'étrier du projecteur à l'aide du collier de fixation. Connectez le câble d'alimentation du projecteur à l'adaptateur, puis le câble powerCON à la source.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur est correctement alimenté. Si le rétroéclairage est réglé sur une temporisation, appuyez sur une touche pour le réactiver. Si le problème persiste, contactez le support technique.

Puis-je utiliser cet adaptateur en extérieur ?

Non, l'indice IP20 limite l'utilisation en intérieur. Évitez l'exposition à la poussière, à la chaleur excessive, à l'eau ou à l'humidité.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu Reset Factory, sélectionnez Yes et confirmez. Cela réinitialisera tous les paramètres par défaut.

Où puis-je trouver le manuel d'utilisation complet ?

Téléchargez le manuel sur le site www.chauvetprofessional.com. Vous pouvez également scanner le code QR sur l'emballage ou contacter le service client.

MODE D'EMPLOI Ovation GR-1 Adapter Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation GR-1 Adapter (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)

• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

- Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation GR-1 Adapter
- Câble de chaînage électrique Neutrik® powerCON®
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Câble

L'Ovation GR-1 Adapter est livré avec un câble d'alimentation Neutrik® powerCON®. Si vous avez besoin d'un autre type de prise, utilisez le tableau ci-dessous.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement DMX

Le Ovation GR-1 Adapter fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion Maître/ Esclave

L'Ovation GR-1 Adapter utilise une connexion de données DMX pour son mode maître/esclave. Le mode maître/esclave permet à un Ovation GR-1 Adapter (le maître) de contrôler un ou plusieurs appareils Ovation GR-1 Adapter (les esclaves) sans contrôleur DMX. Un Ovation GR-1 Adapter devient le maître lors de l'exécution du mode Gobo Rotator. Vous devez configurer le panneau de commande de chaque esclave pour qu'il puisse fonctionner en mode Esclave. Pendant le fonctionnement maître/esclave, les esclaves fonctionnent à l'unisson avec le maître.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation GR-1 Adapter supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité.

Schéma de Montage de l'Appareil

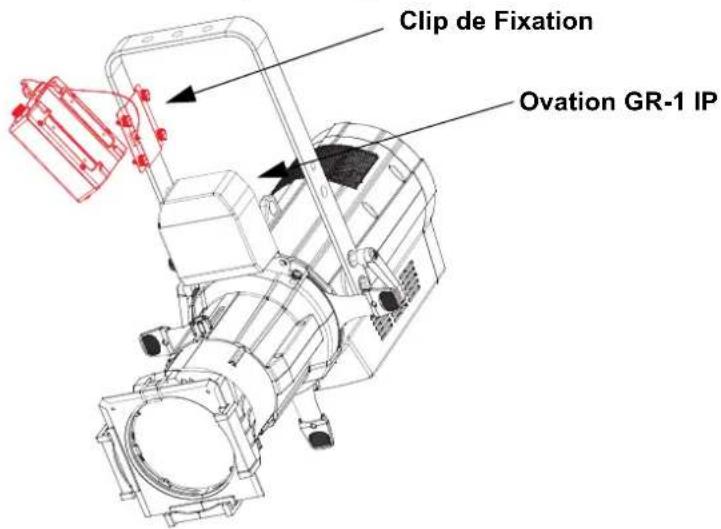

Dévisser le collier de fixation de l'Ovation GR-1 Adapter

Fixez l'Ovation GR-1 Adapter sur à l'étrier de l'appareil

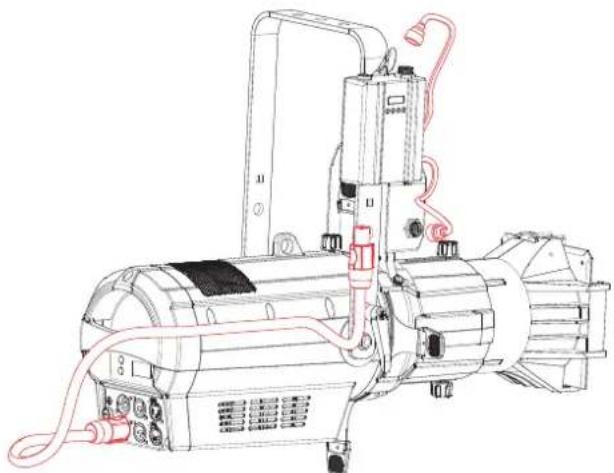

Connectez le câble d'alimentation de l'appareil à l'Ovation GR-1 Adapter et le câble d'alimentation/de données à l'Ovation GR-1 IP.

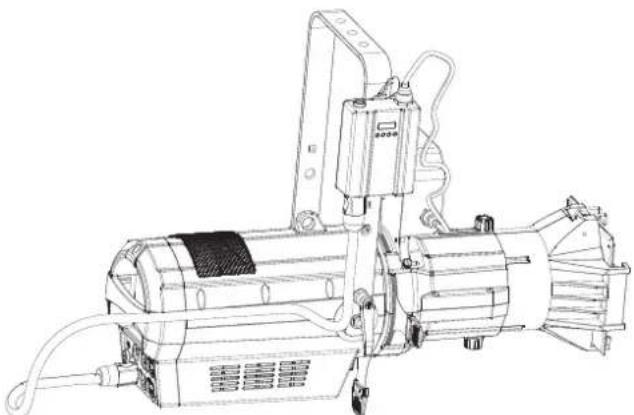

Mettez l'appareil sous tension et réglez l'Ovation GR-1 Adapter comme vous le souhaitez

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address 001-512 Sélectionne l'adresse DMX de départ
Gobo Rotator 000-255 Indice / Vitesse de rotation des gobos
Master/Slave	Master Mode DMX
	Slave Mode maître/esclave
Back Light	On		Affichage rétro-éclairage toujours active
	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	20S		Désactive l'affichage rétro-éclairage après 20 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
Information	Fixture Hours <_ _H>		Affiche le nombre total des heures du produit
	Version <V_.>	Affiche la version du logiciel installée
	UID < _ _ _ _ >	Affiche UID actuel
Reset Factory	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

Cana	Fonction	Valeur	Pourcentage/Configuration
1	Rotation de Gobo	000 ⇔ 127	Index de rotation de gobo
		128 ⇔ 190	Rotation horaire, lent à rapide
		191 ⇔ 192	Arrêt
		193 ⇔ 255	Rotation antihoraire, lent à rapide
