Ovation GR-1 Adapter - Elektronische adapter Chauvet - Gratis gebruiksaanwijzing en handleiding

Merk	Chauvet
Model	Ovation GR-1 Adapter
Producttype	Elektronische adapter voor projector
Afmetingen (approx.)	15 x 10 x 5 cm
Gewicht (approx.)	0,5 kg
Voeding	100-240 VAC, 50/60 Hz (universeel)
Connectoren	Neutrik® powerCON® (ingang en uitgang), DMX-connector
Besturingsprotocol	DMX512, RDM (afstandsbediening)
Hoofdfuncties	Besturing van gobo-rotatie (index, draairichting links/rechts), master/slave-modus, DMX-adresinstelling
Display	Scherm met instelbare achtergrondverlichting (On, 10s, 20s, 30s)
Maximale omgevingstemperatuur	45 °C (113 °F)
Beschermingsklasse	IP20 (alleen voor binnengebruik)
Montage	Bevestiging aan de beugel van de projector met behulp van een bevestigingsklem
Veiligheid	Niet openen, gebruik een veiligheidskabel, niet aansluiten op een dimmer
Onderhoud en reiniging	Apparaat loskoppelen voor reiniging; gebruik een droge doek; vermijd vocht
Inhoud van de verpakking	Ovation GR-1 Adapter, powerCON-kabel, referentiehandleiding
Garantie	Beperkte garantie (zie voorwaarden op de Chauvet-website)

Veelgestelde vragen - Ovation GR-1 Adapter Chauvet

Hoe stel ik het DMX-adres van de Ovation GR-1 Adapter in?

Ga naar het menu DMX Address via het bedieningspaneel. Gebruik de omhoog/omlaag-toetsen om een waarde tussen 001 en 512 te selecteren, druk vervolgens op Enter om te bevestigen.

Hoe gebruik ik de master/slave-modus?

Stel één apparaat in op de Master-modus via het menu (DMX-modus) en de andere op de Slave-modus. De master bestuurt de slaves zonder DMX-console.

Hoe configureer ik de rotatie van gobo's?

Gebruik het menu Gobo Rotator om de snelheid (000-255) of index in te stellen. DMX-kanaal 1 maakt het ook mogelijk om de rotatie in DMX-modus te regelen.

Wat is RDM en hoe gebruik ik het?

RDM (Remote Device Management) maakt bidirectionele communicatie via de DMX-kabel mogelijk. Het maakt het mogelijk om parameters op afstand te bewaken en te wijzigen. Raadpleeg de volledige handleiding voor meer details.

Welk type stroomkabel wordt meegeleverd?

Het apparaat wordt geleverd met een Neutrik® powerCON®-kabel. Het kan worden gebruikt met een voeding van 100-240 VAC, 50/60 Hz.

Hoe installeer ik de Ovation GR-1 Adapter op een projector?

Bevestig de adapter op de beugel van de projector met behulp van de bevestigingsklem. Sluit de stroomkabel van de projector aan op de adapter en vervolgens de powerCON-kabel op de bron.

Wat te doen als het scherm niet aangaat?

Controleer of de adapter correct wordt gevoed. Als de achtergrondverlichting is ingesteld op een timer, druk dan op een toets om deze opnieuw te activeren. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Kan ik deze adapter buitenshuis gebruiken?

Nee, de IP20-classificatie beperkt het gebruik tot binnenshuis. Vermijd blootstelling aan stof, overmatige hitte, water of vocht.

Hoe reset ik het apparaat naar fabrieksinstellingen?

In het menu Reset Factory, selecteer Yes en bevestig. Dit reset alle instellingen naar de standaardwaarden.

Waar kan ik de volledige gebruikershandleiding vinden?

Download de handleiding van de website www.chauvetprofessional.com. U kunt ook de QR-code op de verpakking scannen of contact opnemen met de klantenservice.

GEBRUIKSAANWIJZING Ovation GR-1 Adapter Chauvet

Over deze handleiding

De Ovation GR-1 Adapter Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation GR-1 Adapter
- Neutrik® powerCON® powerlinking-snoer
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Kabel

De Ovation GR-1 Adapter wordt geleverd met een Neutrik® powerCON® powerlinking-kabel. Gebruik de onderstaande tabel als er een ander soort stekker nodig is.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Ovation GR-1 Adapter kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

Master/slave-verbinding

De Ovation GR-1 Adapter maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. De Master/Slave-modus zorgt ervoor dat een Ovation GR-1 Adapter (de "master") de acties regelt van een of meer Ovation GR-1 Adapter-producten (de "slaves") zonder een DMX-regelaar. Een Ovation GR-1 Adapter wordt de master wanneer de Gobo Rotator-modus gebruikt wordt. U moet het bedieningspaneel van elke slave configureren om in Slave-modus te werken. Tijdens het gebruik van Master/Slave zullen de slaves in harmonie met de master werken.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation GR-1 Adapter ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen.

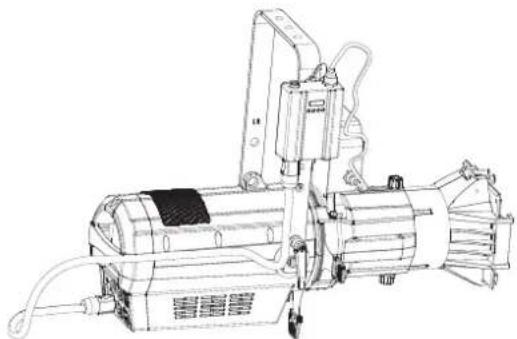

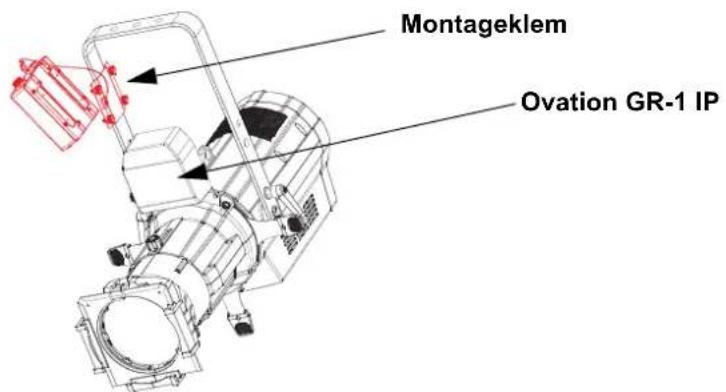

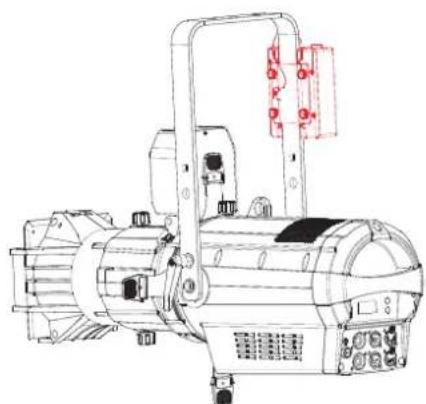

Montagediagram van het product

Sluit de voedingskabel van de armatuur aan op de Ovation GR-1 Adapter en de voedings-/gegevenskabel op de Ovation GR-1 IP.

Bevestig de Ovation GR-1 Adapter aan de beugel van de armatuur

Schakel de armatuur in en stel de OOvation GR-1 Adapter naar wens in

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-512 Selecteert het DMX-startadres
Gobo Rotator 000-255 Index/Speed of gobo rotation
Master/Slave	Master DMX-modus
	Slave Master/Slave-modus
Back Light	On		De backlight van de display is altijd aan
	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	20S		Schakelt de backlight van de display uit na 20s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
Information	Fixture Hours	<______H>	Toont het totale aantal producturen
	Version <V___.>	Toont de geïnstalleerde softwareversie
	UID	<______>	Geeft de huidige UID
Reset Factory	No		Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

Kanaal	Functie	Waarde	Percentage/instelling
1	Gobo roterend	000 ⇔ 127128 ⇔ 190191 ⇔ 192193 ⇔ 255	Roterende gobo indexRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel
