Ovation GR-1 Adapter - Adaptador electrónico Chauvet - Manual de uso y guía de instrucciones gratis

Marca	Chauvet
Modelo	Ovation GR-1 Adapter
Tipo de producto	Adaptador electrónico para proyector
Dimensiones (aprox.)	15 x 10 x 5 cm
Peso (aprox.)	0,5 kg
Alimentación	100-240 VCA, 50/60 Hz (universal)
Conectores	Neutrik® powerCON® (entrada y salida), conector DMX
Protocolo de control	DMX512, RDM (gestión remota)
Funciones principales	Control de rotación de gobos (índice, rotación horaria/antihoraria), modo maestro/esclavo, ajuste de dirección DMX
Pantalla	Pantalla con retroiluminación ajustable (On, 10s, 20s, 30s)
Temperatura ambiente máx.	45 °C (113 °F)
Índice de protección	IP20 (uso interior únicamente)
Montaje	Fijación en el soporte del proyector mediante un collar de fijación
Seguridad	No abrir, usar un cable de seguridad, no conectar a un atenuador
Mantenimiento y limpieza	Desconectar el aparato antes de la limpieza; usar un paño seco; evitar la humedad
Contenido del embalaje	Ovation GR-1 Adapter, cable powerCON, manual de referencia
Garantía	Garantía limitada (ver condiciones en el sitio web de Chauvet)

Preguntas frecuentes - Ovation GR-1 Adapter Chauvet

¿Cómo ajustar la dirección DMX del Ovation GR-1 Adapter?

Acceda al menú DMX Address mediante el panel de control. Use las teclas arriba/abajo para seleccionar un valor entre 001 y 512, luego presione Enter para confirmar.

¿Cómo usar el modo maestro/esclavo?

Configure un dispositivo en modo Master mediante el menú (Modo DMX) y los otros en modo Slave. El maestro controla los esclavos sin consola DMX.

¿Cómo configurar la rotación de los gobos?

Use el menú Gobo Rotator para definir la velocidad (000-255) o el índice. Los canales DMX 1 también permiten controlar la rotación en modo DMX.

¿Qué es el RDM y cómo usarlo?

El RDM (Remote Device Management) permite una comunicación bidireccional a través del cable DMX. Permite monitorear y modificar los parámetros de forma remota. Consulte el manual completo para más detalles.

¿Qué tipo de cable de alimentación se suministra?

El aparato se entrega con un cable Neutrik® powerCON®. Puede usarse con una alimentación de 100-240 VCA, 50/60 Hz.

¿Cómo instalar el Ovation GR-1 Adapter en un proyector?

Fije el adaptador en el soporte del proyector mediante el collar de fijación. Conecte el cable de alimentación del proyector al adaptador, luego el cable powerCON a la fuente.

¿Qué hacer si la pantalla no se enciende?

Verifique que el adaptador esté correctamente alimentado. Si la retroiluminación está configurada con un temporizador, presione una tecla para reactivarla. Si el problema persiste, contacte al soporte técnico.

¿Puedo usar este adaptador en exteriores?

No, el índice IP20 limita el uso en interiores. Evite la exposición al polvo, calor excesivo, agua o humedad.

¿Cómo restablecer el aparato a los ajustes de fábrica?

En el menú Reset Factory, seleccione Yes y confirme. Esto restablecerá todos los ajustes por defecto.

¿Dónde puedo encontrar el manual de usuario completo?

Descargue el manual en el sitio www.chauvetprofessional.com. También puede escanear el código QR en el embalaje o contactar al servicio al cliente.

MANUAL DE USUARIO Ovation GR-1 Adapter Chauvet

La Guía de Referencia Rápida (GRR) del Ovation GR-1 Adapter contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20).

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation GR-1 Adapter
- Cable de alimentación en cadena Neutrik® powerCON®
- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Cable

El Ovation GR-1 Adapter viene con un cable de alimentación en cadena Neutrik® powerCON®. Si necesita otro tipo de enchufe, consulte la tabla de abajo.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace DMX

El Ovation GR-1 Adapter funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión Maestro/Esclavo

El Ovation GR-1 Adapter usa la conexión de datos DMX para su modo maestro/esclavo. El modo Maestro/Esclavo permite que un Ovation GR-1 Adapter (el maestro), controle uno o más productos Ovation GR-1 Adapter (los esclavos) sin un controlador DMX. El Ovation GR-1 Adapter se convierte en maestro cuando funciona en modo Rotador de gobo. Es preciso configurar cada panel de control del esclavo para que funcione en modo Esclavo. Durante el funcionamiento Maestro/Esclavo, los esclavos funcionarán al unisono con el maestro.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation GR-1 Adapter admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto.

Diagrama de Montaje del Producto

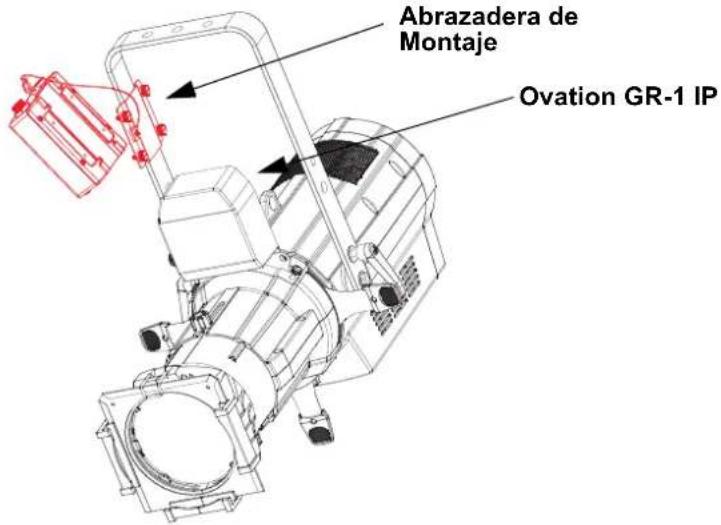

Desatornille la abrazadera de montaje del Ovation GR-1 Adapter

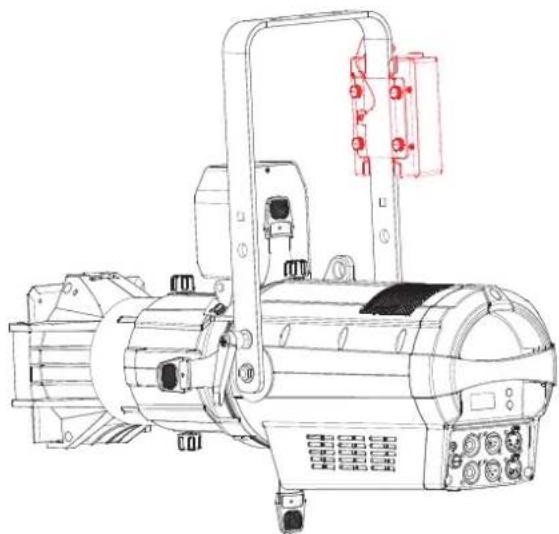

Conecte el cable de alimentación del aparato al Ovation GR-1 Adapter y el cable de alimentación/ datos al Ovation GR-1 Adapter.

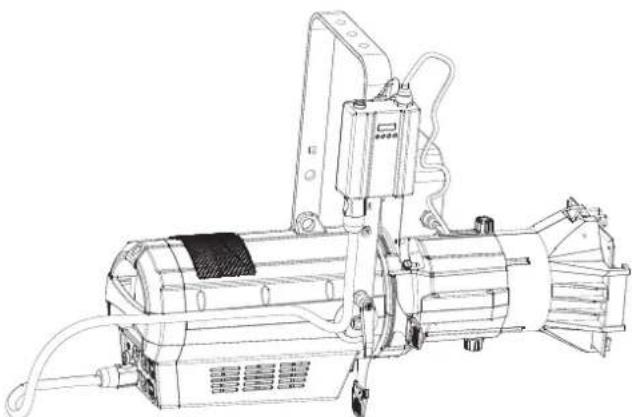

Encienda el aparato y configure el Ovation GR-1 Adapter como desee

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address 001-512	Selecciona la dirección DMX de inicio
Gobo Rotator 000-255	Índice/Velocidad de rotación de gobo
Master/Slave	Master Modo DMX
	Slave Modo Maestro/Esclavo
Back Light	On		Retro-iluminación de la pantalla siempre activa
	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	20S		Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
Information	Fixture Hours <_ _H>		Muestra el nombre total de las horas del producto
	Version		Muestra instalada la versión de firmware
	UID	< _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Reset Factory	Muestra el UID # del producto
	No		Reinicia a la configuración de fábrica
	Yes

Valores DMX

Canal	Función	Valor	Porcentaje/Configuración
1	Gobo giratorio	000 ⇔ 127128 ⇔ 190191 ⇔ 192193 ⇔ 255	Indice de gobo giratorioGiro en el sentido horario, lento a rápidoParadaGiro en el sentido anti-horario, lento a rápido

Descripción del Panel de Control
