Palladio PL-563 - Haut-parleur Sonus Faber - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur encastré
Dimensions	Non spécifiées
Puissance nominale	Non spécifiée
Réponse en fréquence	Non spécifiée
Impédance	Non spécifiée
Utilisation recommandée	Intérieur, systèmes audio résidentiels
Installation	Encastrable dans les murs ou plafonds
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité excessive
Informations générales	Compatible avec divers systèmes audio

FOIRE AUX QUESTIONS - Palladio PL-563 Sonus Faber

Comment connecter le Sonus Faber Palladio PL-563 à mon système audio ?

Utilisez des câbles de haut-parleur de qualité pour connecter les bornes positives et négatives du haut-parleur à votre amplificateur ou récepteur. Assurez-vous que les connexions sont sécurisées et que les polarités sont respectées.

Quels sont les dimensions du Sonus Faber Palladio PL-563 ?

Les dimensions du Sonus Faber Palladio PL-563 sont 60 cm de hauteur, 25 cm de largeur et 30 cm de profondeur.

Quelle est la puissance maximale que peut supporter le Sonus Faber Palladio PL-563 ?

Le Sonus Faber Palladio PL-563 peut supporter une puissance maximale de 250 Watts.

Comment régler les basses sur le Sonus Faber Palladio PL-563 ?

Utilisez le réglage de l'égaliseur de votre amplificateur ou récepteur pour ajuster les niveaux des basses. Si votre système audio le permet, vous pouvez également utiliser un caisson de basses pour un meilleur contrôle.

Le Sonus Faber Palladio PL-563 est-il compatible avec les systèmes multiroom ?

Oui, le Sonus Faber Palladio PL-563 peut être intégré dans un système multiroom si vous utilisez un amplificateur compatible avec cette fonctionnalité.

Comment nettoyer le Sonus Faber Palladio PL-563 ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le Sonus Faber Palladio PL-563 ne fonctionne pas ?

Vérifiez d'abord les connexions des câbles et assurez-vous que l'amplificateur fonctionne correctement. Si le problème persiste, essayez de tester le haut-parleur avec un autre système audio.

Quels sont les matériaux utilisés dans la fabrication du Sonus Faber Palladio PL-563 ?

Le Sonus Faber Palladio PL-563 est fabriqué à partir de bois de haute qualité, de matériaux composites et d'éléments en aluminium pour une meilleure durabilité et performance sonore.

MODE D'EMPLOI Palladio PL-563 Sonus Faber

1. Informations générales 24

2. 1.1Informations pour l’utilisateur 24

1.2Garantie et assistance après-vente 25

2. Informations de sécurité 25

2.1 Recommandations pour choisir l’amplicateur audio 26

3.2 Marquer la zone de découpe sur la paroi à l’aide du gabarit fourni 27

3.3 Découper le long du périmètre marqué 27

3.4 Connecter les câbles audio au haut-parleur 28

3.5 Insérer l’enceinte dans le trou fait 28

3.6 Fixer l’enceinte au mur 29

3.7 Orientation du logo (modèles PL-563 et PC-563P uniquement) 30

3.8 Appliquer la grille magnétique 31

4. Accessoires en option 32

4.1 Grille magnétique carrée (pour les modèles à plafond seulement) 32

4.2 Support et câbles de sécurité 32

5 Retrait des diffuseurs 33 6 Données techniques 46 / 47 7 Positionnement des enceintes 49

7.1 Congurations du système 49

Cher Client, Nous tenons à vous remercier et à vous féliciter d’avoir choisi des enceintes Palladio niveau 5 pour votre système audio / audio-vidéo. Comme nous avons précisément intérêt à ce que vous obteniez les meilleurs résultats possibles dans l’écoute et que cela soit possible en toute sécurité, nous vous invitons à lire attentivement ce manuel d’instructions avant d’installer l’équipement. En cas de doute ou de questions à poser, n’hésitez pas à contacter le service technique de votre point de vente, le distributeur ofciel Sonus faber de votre pays ou prenez directement contact avec le service après-vente de Sonus faber, en écrivant à l’adresse suivante [e-mail]. Enn, nous vous suggérons vivement de vous enregistrer en ligne sur le site www.sonusfaber.com : ainsi, vous serez informés par Sonus faber de toutes les nouveautés, initiatives et éventuelles promotions. Bonne Musique !

1.2 GARANTIE ET ASSISTANCE POST-VENTE

Les enceintes Palladio Niveau 5 ont été conçues et fabriquées selon les standards de qualité les plus élevés. Toutefois, dans le cas (très improbable) d’une panne ou d’un mauvais fonctionnement les enceintes sont couvertes par la garantie selon les termes prévus par la réglementation du pays où vous les avez achetés. Dans ce cas, nous invitons le propriétaire à s’adresser au revendeur auprès duquel il a effectué l’achat ou au distributeur ofciel Sonus faber de votre pays ; tous les contacts des distributeurs sont disponibles sur notre site à l’adresse suivante :

• https://www.sonusfaber.com/distributori-store/

• https://www.sonusfaber.com/en/distributors-stores/ Par ailleurs, c’est dans votre intérêt que nous vous rappelons ce qui suit :

• La garantie sur les enceintes couvre les éventuels défauts de fabrication ;

• Conserver le document prouvant l’achat pour pouvoir le montrer au revendeur en cas de nécessité ;

• Conserver l’emballage original des enceintes pour qu’elles puissent être transportées sans dommages en cas d’expédition auprès du centre assistance autorisé ;

• Les enceintes doivent être accompagnées d’une description du dysfonctionnement ou du défaut éventuellement rencontré. Les conditions suivantes annuleront la garantie du produit :

• Le produit a été démonté ou modié par du personnel différent de celui du centre d’assistance autorisé par Sonus faber ;

• Le produit a été utilisé de manière non conforme à ce qui est décrit dans ce manuel.

2. INFORMATIONS DE SÉCURITÉ

Lire ce manuel d’instructions et le garder à portée de main pour toute consultation ultérieure. S’assurer que la xation du mur / faux plafond est sufsamment stable.

• Vérier au préalable que la capacité de la surface de montage est sufsante pour résister au poids du ou des haut-parleurs.

• Pendant le fonctionnement à haut volume du système de son, éviter de rester à proximité des enceintes. Cela peut provoquer des dommages permanents à l’ouïe. Tenir les enfants à une distance de sécurité d’au moins 50 cm de l’enceinte.

• Les enceintes produisent un champ électromagnétique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des appareils électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l’enceinte. Si cela devait se produire, augmenter la distance de ces appareils des enceintes acoustiques.

• La technologie de fonctionnement des enceintes se base sur les principes d’électromag- nétisme, et par conséquent, l’utilisateur devra éviter d’utiliser des appareils qui génèrent de forts champs électromagnétiques qui pourraient perturber le fonctionnement de l’enceinte.

• Ne pas connecter les enceintes acoustiques en parallèle ou directement à un système de diffusion acoustique à tension constante (100 V, 70,7 V ou semblables). Cela peut surcharger le système et endommager l’enceinte et/ou la centrale d’amplication.

• Ne pas approcher entre eux les câbles audio et les câbles de l’alimentation électrique. A proximité des câbles d’alimentation se trouve un champ électromagnétique qui peut causer un bourdonnement désagréable. Si tel était le cas, veillez à éloigner entre eux les câbles audio et d’alimentation.

• Les branchements doivent être effectués avec les appareils éteints ! Veiller à respecter la polarité des bornes lors du branchement.26 27

Les données de puissance de sortie requises pour un amplicateur dans des conditions d’utilisa- tion moyennes dépendent des caractéristiques du système de haut-parleurs (impédance nominale et sensibilité) et des conditions d’écoute (niveau de bruit moyen et distance du point d’écoute). Dans le cas d’une enceinte présentant une impédance nominale de 4 ohm et une sensibilité de 92 dBSPL, le tableau suivant s’appliquera. Les programmes audio avec des facteurs de crête plus élevés nécessitent des puissances d’amplication encore plus élevées. Comme vous pouvez le constater, le coût en termes d’amplication n’est pas tant le maintien du niveau d’écoute recommandé mais la gestion de moments très courts durant lesquels le signal musical présente des niveaux extraordinairement élevés.

• Gabarit pour le trou

• Capot de protection en plastique Chaque accessoire en option qu’il est possible d’acheter séparément est illustré au chapitre 4. Les matériaux d’emballage peuvent polluer ! Ne pas jeter ces matériaux comme des déchets domestiques mais les remettre à un centre de récolte et de recyclage des déchets. Ne pas laisser les matériaux d’emballage à disposition des enfants ! Possibilité d’empoisonnement ou d’étouffement à cause d’ingestion.

• pour un niveau d’écoute moyen à une distance d’écoute équivalant à 82 dBSPL Les systèmes de haut-parleurs pour la reproduction sonore en milieu domestique ne doivent pas être utilisés dans le cadre d’une diffusion sonore à volume élevé ou continue, comme dans le cas des discothèques ou pour le renforcement du son. Pour ce type d’applications, les puissances impliquées sont incompatibles avec le fonctionnement correct du système de haut-parleur avec des défaillances irréversibles et, dans certains cas, des départs d’incendie.

3.2 - MARQUER LA ZONE DE COUPE SUR LE MUR PAR LE GABARIT FOURNI.

S’assurer à l’avance que la zone de coupe se situe entre les deux montants. Pour que le système de xation fonctionne correctement, maintenez une distance d’au moins 4 cm entre le bord latéral du trou et le montant le plus proche.

Veiller à respecter la polarité des bornes lors du branchement. Les branchements doivent être effectués avec les appareils éteints !

3.6 FIXER L’ENCEINTE AU MUR

Vissez jusqu’au n de course sans forcer les vis de xation pour éviter d’endomma- ger le système de verrouillage.30 31

Les modèles PL-563 et PC-563P sont conçus pour être installés aussi bien à l’horizontale qu’à la verticale. La bague avec le logo Sonus faber autour du tweeter est appliquée magnétiquement. Pour l’orienter en fonction de l’utilisation souhaitée, rapprochez-le de tout objet métallique pour le retirer et le repositionner.

Vous pouvez peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l’enceinte. FRFR

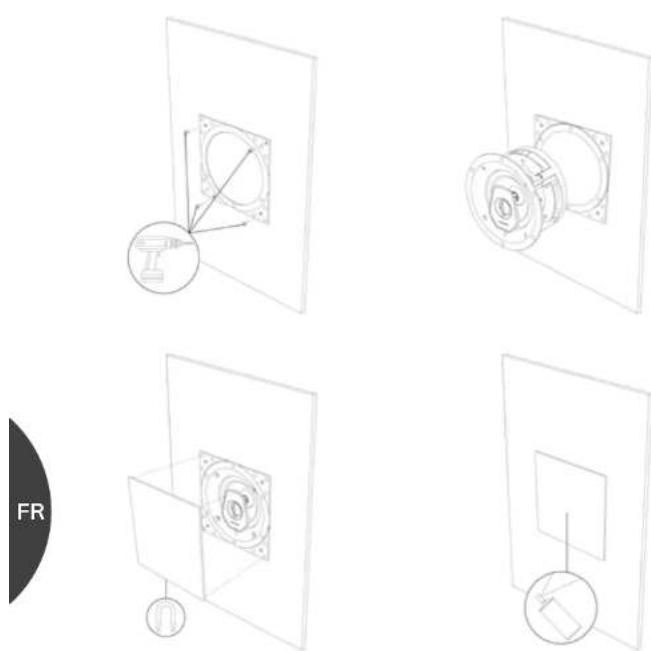

4.1 GRILLE MAGNÉTIQUE CARRÉE (POUR LES MODÈLES À PLAFOND SEULEMENT)

Avant d’insérer l’enceinte dans le trou, vissez le support approprié au mur. Vous pouvez peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l’enceinte.

4.2 KIT DE PRE-ASSEMBLAGE (NOUVELLE FABRICANT)

Si les enceintes de la collection Palladio Niveau 5 doivent être installées dans un nouveau bâtiment, le kit de pré-montage est disponible. Pour de plus amples informations, consultez le manuel d’utilisation spécique que vous trouverez dans l’emballage.

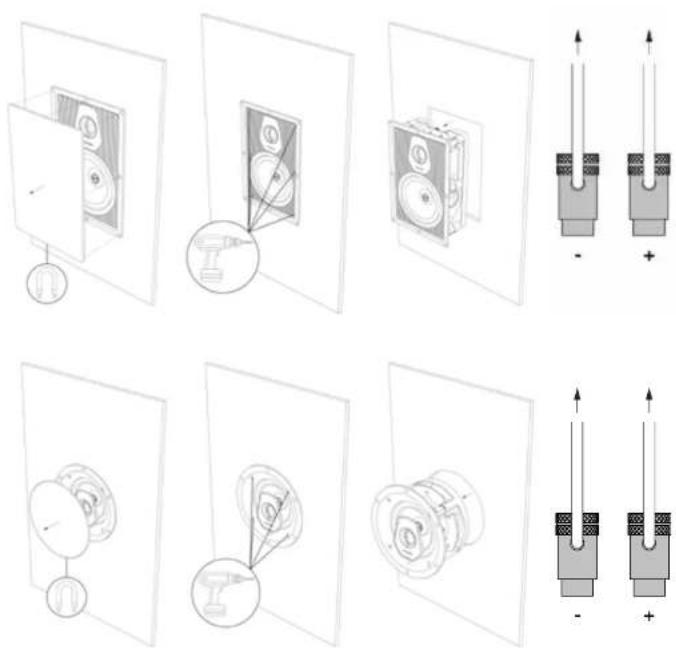

5. RETRAIT DE L’ENCEINTE

Dévissez les vis jusqu’à ce qu’elles s’arrêtent pour assurer la fermeture complète du système de verrouillage et le retrait facile de l’enceinte. Effectuer l’opération avec les appareils éteints!3534 DEUTSCH

1. Recommandé pour une reproduction claire des basses

2. Conguration extrême pour une sortie acoustique maximale

3. Recommandé pour une reproduction claire des basses (subwoofer supplémentaire)

4. Conguration extrême pour une sortie acoustique maximale (subwoofer supplémentaire)

REMARQUE En utilisant deux unités de subwoofer, il est vivement recommandé de les installer l’une à gauche et l’autre à droite de la zone d’écoute. Éviter de placer les subwoofers symétriquement les uns par rapport aux autres compte tenu du point d’écoute principal.
