Marque	Sonus Faber
Modèle	Palladio PC-582
Type de produit	Haut-parleur encastrable (mur/plafond)
Catégorie	Enceinte passive
Impédance nominale	4 ohms
Sensibilité	92 dB SPL
Puissance recommandée amplificateur	40 W RMS (min) par canal à 2 m
Contenu de l'emballage	Enceinte, grille magnétique, gabarit de découpe, capot de protection plastique
Accessoires en option	Grille magnétique carrée, kit de pré-assemblage
Installation	Encastrée dans mur ou faux plafond, fixation par vis
Orientation logo	Bague magnétique orientable (modèles PL-563 et PC-563P)
Grille	Magnétique, amovible, peignable
Distance de sécurité	Au moins 50 cm des enfants
Compatibilité	Systèmes audio et audio-vidéo domestiques
Garantie	Selon la réglementation du pays d'achat
Service client	[e-mail]
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser en parallèle sur ligne 100V/70V. Éviter champs magnétiques forts.

FOIRE AUX QUESTIONS - Palladio PC-582 Sonus Faber

Comment installer l'enceinte Palladio PC-582 ?

Marquez la zone de coupe avec le gabarit fourni, découpez le trou, connectez les câbles audio en respectant la polarité (appareils éteints), insérez l'enceinte et fixez-la avec les vis. Enfin, appliquez la grille magnétique.

Quel amplificateur choisir pour cette enceinte ?

L'impédance nominale est de 4 ohms et la sensibilité de 92 dB SPL. Pour une distance d'écoute de 2 m, une puissance d'au moins 40 W RMS par canal est recommandée.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille magnétique est peignable. Nous conseillons de la peindre dans un endroit ouvert et loin de l'enceinte.

Comment orienter le logo Sonus Faber ?

Sur les modèles PL-563 et PC-563P, la bague du logo est magnétique. Approchez-la d'un objet métallique pour la retirer et la repositionner selon l'orientation souhaitée.

Quelles sont les précautions de sécurité à respecter ?

Maintenez une distance d'au moins 50 cm des enfants. Évitez de rester près des enceintes à haut volume. Ne connectez pas les enceintes en parallèle sur une ligne à tension constante (100V/70V).

Que faire en cas de panne ou dysfonctionnement ?

Contactez votre revendeur ou le distributeur officiel Sonus Faber. Conservez la preuve d'achat et l'emballage d'origine. La garantie couvre les défauts de fabrication.

Ces enceintes peuvent-elles être utilisées en extérieur ?

Non, elles sont conçues pour une utilisation en intérieur en milieu domestique. Ne les exposez pas à l'humidité.

Comment retirer l'enceinte du mur après installation ?

Dévissez les vis jusqu'à leur arrêt pour libérer le système de verrouillage, puis retirez l'enceinte. Assurez-vous que les appareils sont éteints.

Quels accessoires sont disponibles en option ?

En option : grille magnétique carrée (pour modèles plafond) et kit de pré-assemblage pour nouvelles constructions.

Quelle est la couverture de la garantie ?

La garantie couvre les défauts de fabrication selon les termes du pays d'achat. Elle est annulée si le produit a été modifié ou utilisé de manière non conforme.

MODE D'EMPLOI Palladio PC-582 Sonus Faber

1. Informations generales 24
2. 1.1Informations pour l'utiliser 24, 1.2Garantie et assistance après-v
3. Informations de sécurité 25
   2.1 Recommendations pourCHOISIR L'AMPHIFICATEUR AUDIO 26
   3 Installation 26

3.1 Contenu de l'emballage 26

3.2 Marquer la zone de decoupe sur la paroi à l'aide du gabarit fourni 27

3.3 Decouper le long du périmètre morqué 27

3.4 Connecter les cables audio au haut-parleur 28

3.5 insérer l'enceinte dans le trou fait 28

3.6 Fixer l'enceinte gu mur 29

3.7 Orientation du logo (modèles PL-563 et PC-563P uniquement) 30

3.8 Appliquer la grille magnétique 31

1. Accesspoires en option 32

4.1 Grille magnétique carrée (pour les modèles à plafond seulement) 32

4.2 Support et cibles de securite 32

5 Retrait des diffuseurs 33

6 Données techniques 46/47

7 Positionnement des enceintes 49

7.1 Configurations du système 49

1. INFORMATIONS GÉNÉRALES

1.1 INFORMATIONS POUR L'UTILISATION

Cher Client

Nos tenos à vous remecrer et à vous félicitier d'avoir choisi des enceintes Palladio niveau 5 pour toute système audio / audié- video.

Comme nous avons précisé intérêt à ce que vous obtieniez les mêleurs résultats possibles dans l'écoute et que cela soit possible en toute sécurité, nous vous invitons à狐 attentivement ce manuel d'instructions avant d'installer l'équipment.

En cas de doute ou de questions àposer, n'hésitez pas à contacter le service technique de votre point de vente, le distributeur officiel Sonus faber de toute pays ou prenez directement contact avec le service après-vento de Sonus faber, en écrivant à l'adresse suivante

[e-mail]

Enfin, nous vous suggerons vivement de vous enregistrer en ligne sur le site www.sonusfaber.com : ainsi, nous serez informés par Sonus faber de toutes les nouvelles, initiatives et éventuelles promotions.

Bonne Musique!

1.2 GARANTIE ET ASSISTANCE POST-VENTE

Les enceintes Palladio Niveau 5 ont été conçues et fabriquées selon les standards de qualité les plus élevés.
Toutefois, dans le cas (très improbable) d'une panne ou d'un mauvais fonctionnement les enceintes sont couvertes par la garantie selon les termes prevus par la reglementation du pays où vous les avez achetés.
Dans ce cas, nous invitons le propriété à s'adresser au revendeur auprès duquel il a effectué l'achat ou au distributeur officiel Sonus faber de cette pays; tous les contacts des distributeurs sont disponibles sur notre site à l'adresse suivante:
- https://www.sonusfaber.com/distributori-store/
- https://www.sonusfaber.com/en/distributors-stores/
Par ailleurs, c'est dans votre intérêt que nous vous rappelons ce qui suit :
La garantie sur les enceintes couvre les eventuels defaute de fabrication;
- Conserver le document prouvant l'achat pour pouvoir le montré au revendeur en cas de nécessité; -
- Conserver l'emballage original des enceintes pour qu'elles puissant etre transportees sans dommages en cas d'expedition aproucres du centre assistance autorisé;
Les enceintes doivent être encouragées d'une description du dysfonctionnement ou du début évientulement rencontres.
Les conditions suivantes annuleront la garantie du produit:
Le produit a ete demonte ou modifie par du personnel differen de celui du centre d'assistance autorise par Sonus faber:
Le produit a ete utilise de maniere non conforme d ce quist est decrit dans ce manuel.

2. INFORMATIONS DE SECURITE

Lire ce manuel d'instructions et le garder à partir de main pour toute consultation ultérieure. S'assurar que la fixation du mur / faux plafond est suffisamment stable.
Vérifier au préalable que la capacité de la surface de montage est suffisante pour résister au poids du ou des haut-parleurs.
- Pendant le fonctionnement à haut volume du système de son, évider de rester à proximité des enceintes. Cela peut provoquer des dommages permanent à l'ouie. Ténir les enfants à une distance de sécurité d'au moins 50 cm de l'enceinte.
- Les enceintes produit un champ electromagnetique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des apparciels électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l'enceinte. Si cela devait se produit, augmenter la distance de ces apparciels des enceintes acquistiques.
- La technologie de fonctionnement des encéntes se base sur les principes d'électromagnétisme, et par consécutif, l'utilisateur devra évider d'utiliser des apparèels qui générent de forts champs electromagnétiques qui pouraient perturber le fonctionnement de l'enceinte.
- Ne pas connecter les encinttes acoustiques en parallle ou directement à un système de diffusion acoustique à tension constante (100 V, 70 V ousemblables). Cela peut surcharger le système et endommager l'encinte et où la centrale d'amplification.
- Ne pasapprocher entreeuxlescablesaudioetlescablesdeI'alimentationeletrique.A proximite descablesd'alimentationsoutraunchampelectromagnétiquequepoucauser unbardonnomentedesagregable.Siteletallecasveiliezéloignerentreeuxlescabiesaudio etd'alimentation.
- Les branchements doivent être effectuels avec les apparciels éteints! Veilier à respecter la polarité des bornés lors du branchement.

2.1 - RECOMMANDATIONS POUR CHOISING L'AMPLIFICATEUR AUDIO

Les données de puissance de sortie requises pour un amplificateur dans des conditions d'utilisation moyennes dépendant des caractéristiques du système de haut-parlieurs (impédance nominale et sensibilité) et des conditions d'écoute (niveau de bruit moyen et distance du point d'écoute). Dans le cas d'une enceinte représentant une impédance nominale de 4 ohm et une sensibilité de 92 dBSPL, le tableau suivant s'appliquera.

DISTANCE D'ÉCOUTE	PUISSANCE DE SORTIE DE L'AMPLIFICATEUR (MINIMUM, PAR CANAL) *	PUISSANCE ABSORBEE CORRESPONDANTE (PAR CANAL) *
2 m 40 Wrms 0,8	W
2,5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3,5 m 125 Wrms 2,3	W
* pour un niveau d'écoute moyen à une distance d'écoute équivalent à 82 dB SPL

Les programmes audio avec des facteurs de crete plus elevatedes necessiter des puissances d'amplification encorei eleves.
Comme you pouze le constater, le calit en termes d'amplification n'est pas tant le mainien du niveau d'ecoute recommende mais la gestion de moments tres courts durant lesquels le signal musical presente des niveaux extraordinaireement elevatedes.

Les systèmes de haut-parleurs pour la reproduction sonore en milieu domestique ne doivent pas ettre utilisés dans le cadre d'une diffusion sonore à volumé élevé ou continu, comme dans le cas des discothesées ou pour le renforcement du son. Pour ce type d'applications, les puissancees impliquées sont incompatibles avec le fonctionnement correct du système de haut-parleur avec des défaillances irrevertibles et, dans certains cas, des départs d'incendie.

3. INSTALLATION

3.1 CONTENU DE L'EMBALLAGE

• Enceinte
  Grille magnétique
  Gabarit pour le trou
  Capot de protection en plastique

Chaque accesse en option qu'il est possible d'acheter séparation est illustré au chapitre 4.

Les matériaux d'emballage peuvent polluier! Ne pas jeter ces matériaux comme des déchets domestiques mais les remettre a un centre de récolte et de recyclage des déchets.

Ne pas laisser les materiaux d'emballage à disposition des enfants ! Possibilité d'emploissement ou d'étoffement à cause d'ingestion.

3.2 - MARQUER LA ZONE DE COUPE SUR LE MUR PAR LE GABARIT FOURNI.

S'assurer à l'avance que la zone de coupe se situe entre les deux montants. Pour que le système de fixation fonctionne correctement, maintenez une distance d'au moins 4cm entre le bord lotéral du trou et le montant le plus proche.

3.3 DECOUPER LE LONG DU PERIMETRE MARQUE

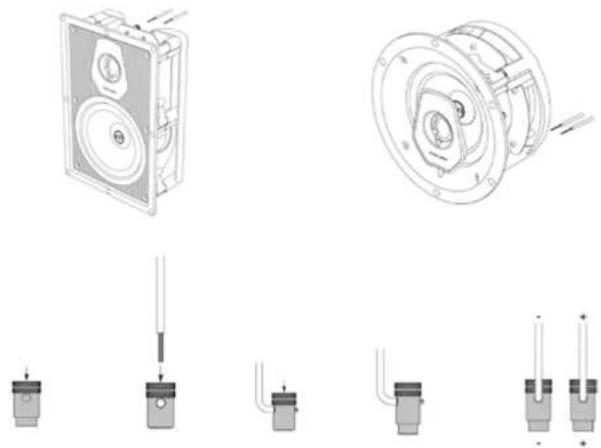

3.4 CONNECTER LES CABLES AUDIO AU HAUT PARLEUR

Veuiller a respecter la polarite des bornes lors du branchement. Les branchements doivent etre effectués avec les apparèels étentiés !

3.5 INSERER L'ENCEINTE DANS LE TROU FAIT

3.6 FIXER L'ENCEINTE AU MUR

Vissez jusqu'au fin de course sans forcer les vis de fixation pour évitir d'endomma-ger le systeme de verrouillage.

3.7 ORIENTATION DU LOGO (MODELES PL-563 et PC-563P UNIQUEMENT)

Les modeles PL-563 et PC-563P sont concus pour etre installés aussi bien a l'horizontale qu'a la verticale. La bague avec le logo Sonus faber autour du tweeteter est appliquée magnétiquement. Pour l'orienter en fonction de l'utilisation sahaitee, rapproche-le de tout objet metallique pour le retard et le repositionner.

FR

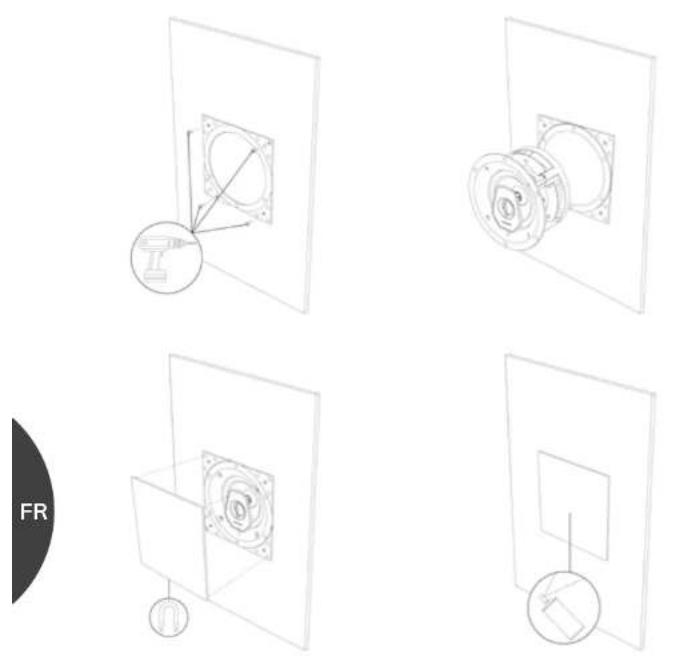

3.8 APPLICER LA GRILLE MAGNETIQUE.

Voupsouspeinderegrilleaayourquise.

Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

4.1 GRILLE MAGNETIQUE CARRÉE (POUR LES MODELES À PLAFOND SEULEMENT)

Avant d'insérer l'enceinte dans le trou, vissez le support approprié au mur.
Voupeuz peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

4.2 KIT DE PRE-ASSEMBLAGE (NOUVELLE FABRICANT)

Si les enceintes de la collection Palladio Niveau 5 doivent être installées dans un nouveau batiment, le kit de pré-montage est disponible. Pour de plus amples informations, consultez le manuel d'utilisation spécifique que vous trouvrez dans l'emballage.

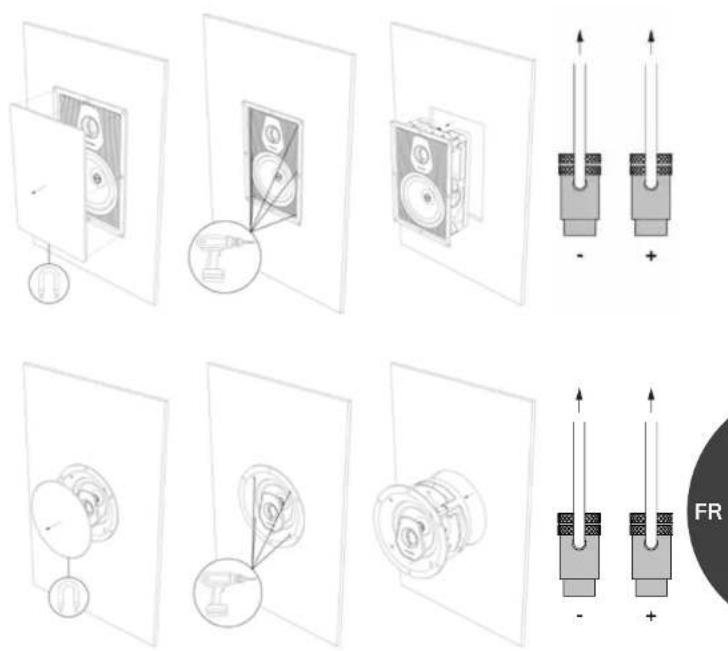

5. RETRAIT DE L'ENCEINTE

Dévissez les vis jusqu'à ce qu'elles s'arrêtent pour assurer la fermeture complète du système de verrouillage et le retrait facile de l'enceinte.

Effectuer I'opération avec les appareils etents!

DEUTSCH

DE

INHALTSANGABE

1. Recommandé pour une reproduction claire des basses
2. Configuration extreme pour une sortie acoustique maximal
3. Recommandé pour une reproduction clause des basses (subwoofer supplémentaire)
4. Configuration extrme pour une sortie acoustique maximaie (subwoofer supplémentaire)
   REMARQUE
   En utilisant deux unités de subwoofer, il est vivement recommendé de les installer l'une à gauche et l'autre à droite de la zone d'écoute. Éviter de placer les subwooferés symétriquement les uns par rapport aux autres compte tenu du point d'écoute principal.
