Type de produit	Hotte aspirante
Marque	Elica
Modèle	Era STD PRF0189349
Dimensions (L x P x H)	60 x 50 x 30 cm (estimation)
Poids	Environ 10 kg (estimation)
Alimentation électrique	220-240 V, 50 Hz (estimation)
Puissance d'aspiration	3 vitesses réglables
Éclairage	LED 3W-E14 (max)
Filtre anti-graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon (optionnel)	Recyclage, remplacement tous les 4 mois
Configurations d'utilisation	Aspirante (évacuation extérieure) ou recyclage intérieur
Distance minimale de la table de cuisson	50 cm (électrique) / 65 cm (gaz ou mixte)
Matériaux	Acier inoxydable et verre (estimation)
Niveau sonore	Environ 50-60 dB (estimation selon normes)
Entretien et nettoyage	Nettoyer le filtre à graisse une fois par mois ; utiliser un chiffon humide avec détergent neutre
Réparabilité et pièces détachées	Lampe remplaçable ; vis de fixation fournies ; service après-vente agréé
Sécurité	Débrancher avant entretien ; ne pas flamber d'aliments ; aération suffisante lors d'usage simultané avec appareils à gaz
Normes	EN/IEC 60335-1, 60335-2-31, 61591, 60704, etc.
Garantie	Non spécifiée, consulter le revendeur

FOIRE AUX QUESTIONS - Era STD PRF0189349 ELICA

Comment nettoyer le filtre à graisse de la hotte Elica Era STD ?

Le filtre à graisse métallique doit être nettoyé une fois par mois. Utilisez un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle rapide. Le lavage au lave-vaisselle peut provoquer une décoloration mais n'affecte pas l'efficacité du filtrage.

Quand changer le filtre à charbon de la hotte ?

Le filtre à charbon actif (pour version recyclage) doit être remplacé tous les 4 mois maximum. Sa saturation dépend de la fréquence d'utilisation et de la régularité du nettoyage du filtre à graisses. Il ne peut pas être nettoyé ou régénéré.

Comment remplacer l'ampoule LED de la hotte ?

Débranchez l'appareil, assurez-vous que les lampes soient froides, puis retirez la grille d'aspiration pour accéder à l'ampoule. Remplacez l'ampoule brûlée par une LED 3W-E14 (max). Si l'éclairage ne fonctionne pas, vérifiez d'abord que la lampe est bien insérée.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de support des récipients et la partie la plus basse de la hotte est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez une distance plus grande si spécifiée par le fabricant de la table de cuisson.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans la grille (filtre) montée correctement. Cela peut entraîner des risques d'incendie et endommager l'appareil. Les filtres à graisse sont essentiels pour capturer les graisses et protéger le moteur.

La hotte peut-elle être utilisée avec une cuisinière à gaz ?

Oui, mais une aération suffisante de la pièce est nécessaire. La hotte ne doit pas rejeter l'air dans un conduit utilisé pour évacuer les fumées d'appareils à gaz. Respectez les réglementations locales et la distance minimale de 65 cm.

Comment installer la hotte en mode recyclage ?

Pour une utilisation en recyclage intérieur, vous devez installer un filtre à charbon actif (non fourni). La hotte doit être équipée d'un clapet anti-retour optionnel si nécessaire. Suivez les instructions de montage fournies dans la notice.

Que faire si les lampes LED ne s'allument pas ?

Avant de contacter le service après-vente, vérifiez que les lampes sont correctement insérées dans leur logement. Si elles sont bien en place, testez une autre lampe compatible. Si le problème persiste, il peut s'agir d'un défaut électrique : faites appel à un professionnel.

Comment nettoyer l'extérieur de la hotte ?

Utilisez exclusivement un chiffon humide avec un détergent liquide neutre. N'utilisez pas d'outils abrasifs, d'alcool ou de produits agressifs. Évitez que de l'eau ne pénètre à l'intérieur de l'appareil.

La hotte émet un bruit anormal, que faire ?

Vérifiez que le filtre à graisse est propre et correctement installé. Assurez-vous qu'il n'y a pas d'obstruction dans le conduit d'évacuation. Si le bruit persiste, contactez le service après-vente agréé Elica pour une inspection.

MODE D'EMPLOI Era STD PRF0189349 ELICA

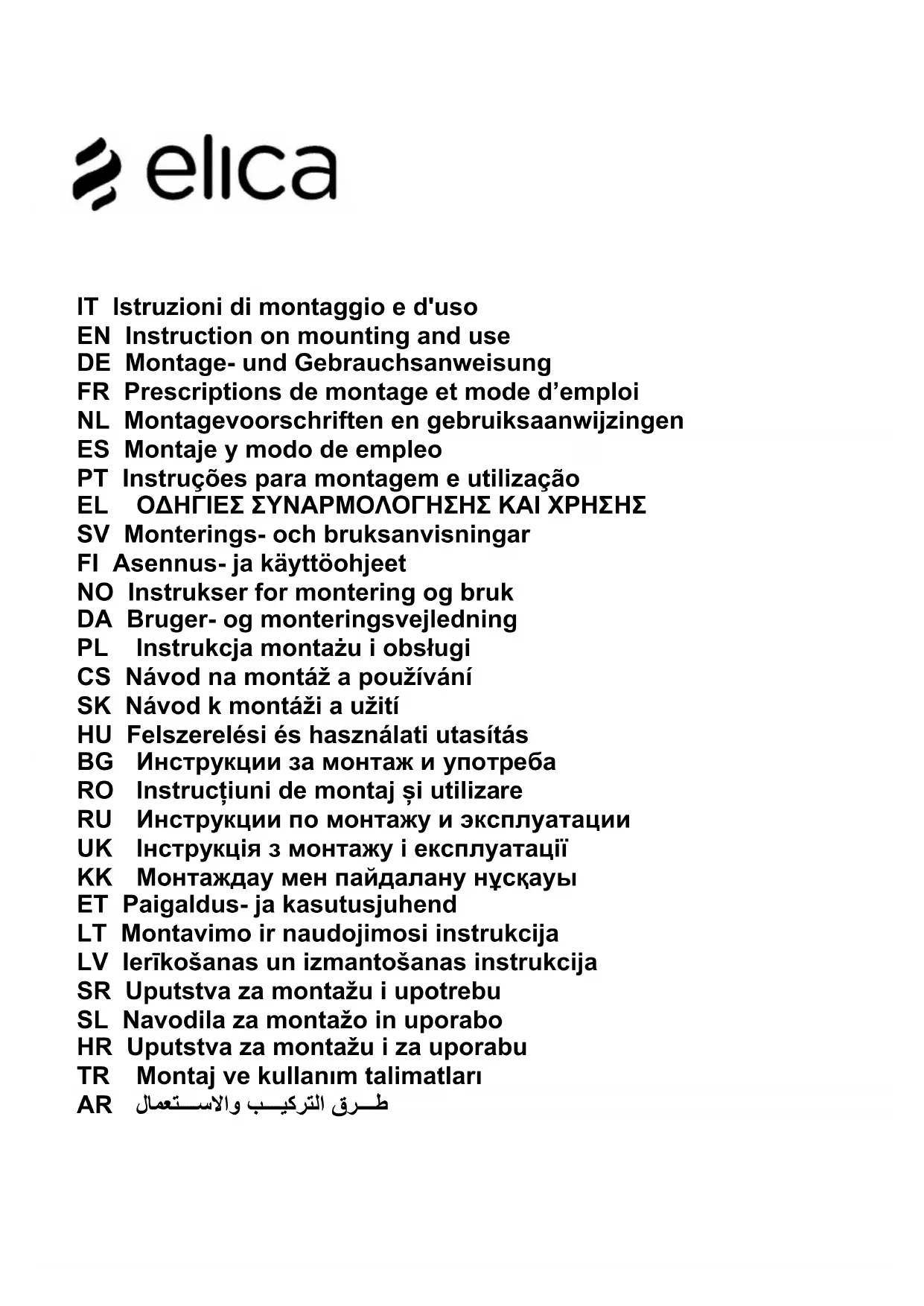

FR Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en

conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

ÀVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

- Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

- En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

- Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

- N'utilisez jamais la hotte sans la grille montée correctement!

- La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

- Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

- Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

- En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

- Le défaut d'installer les vis et les dispositifs de fixation

conformément à ces instructions peut entraîner des risques électriques.

- Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante à évacuation extérieure 📋, ou filtrante à recyclage intérieur 🔒.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1-7

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 5

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est nécessaire de changer le filtre après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Fig. 7

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour accéder à l'ampoule.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

UNIQUEMENT sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requièrent (par ex. : absence de protections contre le retour accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'installer le conduit d'échappement des fumées.

EN/IEC 60335-2- : EN/IEC 60335-1 :

.EN/IEC 62233,31
