Era STD PRF0189349 - Kuchynský digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Elica
Model	Era STD PRF0189349
Rozmery (D x Š x V)	60 x 50 x 30 cm (odhad)
Hmotnosť	Približne 10 kg (odhad)
Elektrické napájanie	220-240 V, 50 Hz (odhad)
Sací výkon	3 nastaviteľné rýchlosti
Osvetlenie	LED 3W-E14 (max)
Protitukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter (voliteľný)	Recyklácia, výmena každé 4 mesiace
Konfigurácie použitia	Odsávacia (vonkajšie odvetrávanie) alebo vnútorná recyklácia
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická) / 65 cm (plynová alebo kombinovaná)
Materiály	Nerezová oceľ a sklo (odhad)
Hladina hluku	Približne 50-60 dB (odhad podľa noriem)
Údržba a čistenie	Čistite tukový filter raz mesačne; používajte vlhkú handričku s neutrálnym čistiacim prostriedkom
Opraviteľnosť a náhradné diely	Vymeniteľná žiarovka; dodávané upevňovacie skrutky; autorizovaný popredajný servis
Bezpečnosť	Odpojte pred údržbou; neflambujte jedlá; dostatočné vetranie pri súbežnom používaní s plynovými spotrebičmi
Normy	EN/IEC 60335-1, 60335-2-31, 61591, 60704, etc.
Záruka	Nešpecifikované, obráťte sa na predajcu

Často kladené otázky - Era STD PRF0189349 ELICA

Ako čistiť tukový filter odsávača pár Elica Era STD?

Kovový tukový filter sa musí čistiť raz mesačne. Použite neagresívny čistiaci prostriedok, ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Umývanie v umývačke môže spôsobiť zmenu farby, ale neovplyvňuje účinnosť filtrácie.

Kedy vymeniť uhlíkový filter odsávača?

Aktívny uhlíkový filter (pre verziu s recykláciou) sa musí vymeniť najneskôr každé 4 mesiace. Jeho nasýtenie závisí od frekvencie používania a pravidelnosti čistenia tukového filtra. Nedá sa čistiť ani regenerovať.

Ako vymeniť LED žiarovku odsávača?

Odpojte spotrebič, uistite sa, že sú lampy studené, potom odstráňte saciu mriežku, aby ste sa dostali k žiarovke. Vymeňte spálenú žiarovku za LED 3W-E14 (max). Ak osvetlenie nefunguje, najprv skontrolujte, či je lampa správne vložená.

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť medzi nosnou plochou nádob a najnižšou časťou odsávača je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Dodržujte väčšiu vzdialenosť, ak je uvedená výrobcom varnej dosky.

Môžem používať odsávač bez tukového filtra?

Nie, nikdy nepoužívajte odsávač bez správne namontovanej mriežky (filtra). Môže to spôsobiť riziko požiaru a poškodiť spotrebič. Tukové filtre sú nevyhnutné na zachytávanie tukov a ochranu motora.

Môže sa odsávač používať s plynovým sporákom?

Áno, ale je potrebné dostatočné vetranie miestnosti. Odsávač nesmie vypúšťať vzduch do potrubia používaného na odvod dymu z plynových spotrebičov. Dodržiavajte miestne predpisy a minimálnu vzdialenosť 65 cm.

Ako nainštalovať odsávač v režime recyklácie?

Pre použitie s vnútornou recykláciou musíte nainštalovať aktívny uhlíkový filter (nie je súčasťou dodávky). Odsávač musí byť v prípade potreby vybavený voliteľnou spätnou klapkou. Postupujte podľa montážnych pokynov v návode.

Čo robiť, ak sa LED lampy nerozsvietia?

Pred kontaktovaním popredajného servisu skontrolujte, či sú lampy správne vložené do svojho držiaka. Ak sú v poriadku, vyskúšajte inú kompatibilnú lampu. Ak problém pretrváva, môže ísť o elektrickú poruchu: zavolajte odborníka.

Ako čistiť vonkajšiu časť odsávača?

Používajte výhradne vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte abrazívne nástroje, alkohol ani agresívne prípravky. Zabráňte vniknutiu vody do vnútra spotrebiča.

Odsávač vydáva nezvyčajný hluk, čo robiť?

Skontrolujte, či je tukový filter čistý a správne nainštalovaný. Uistite sa, že v odvodnom potrubí nie je prekážka. Ak hluk pretrváva, kontaktujte autorizovaný servis Elica na kontrolu.

NÁVOD NA OBSLUHU Era STD PRF0189349 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom „(*)" sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelné čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá

na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

enálsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

- Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byt odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežat' niekol'ko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou častou digestora nesmie byt' menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

Sietové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutel'nom priestore aj po prevedení montáže, je

nutné použit dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Činnost'

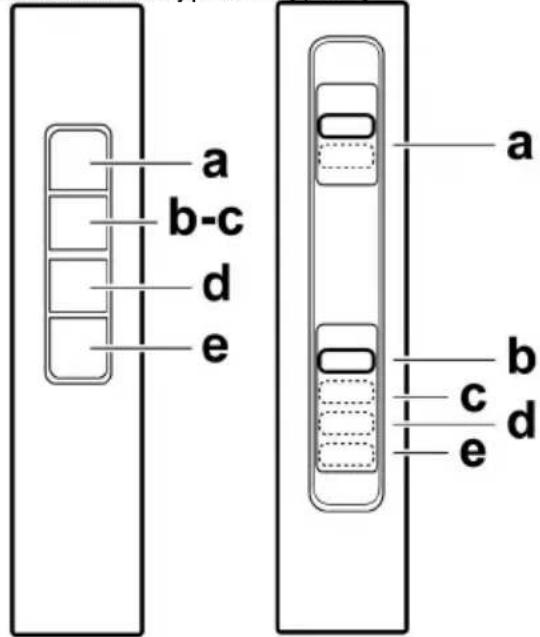

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

Údržba

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byt' čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhol'ný filter (iba pre filtračnú verziu)

Obr. 5

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúštacej trubky dymov.
