Era STD PRF0189349 - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Elica
Modello	Era STD PRF0189349
Dimensioni (L x P x A)	60 x 50 x 30 cm (stima)
Peso	Circa 10 kg (stima)
Alimentazione elettrica	220-240 V, 50 Hz (stima)
Potenza di aspirazione	3 velocità regolabili
Illuminazione	LED 3W-E14 (max)
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro a carbone (opzionale)	Ricircolo, sostituzione ogni 4 mesi
Configurazioni d'uso	Aspirante (evacuazione esterna) o ricircolo interno
Distanza minima dal piano cottura	50 cm (elettrico) / 65 cm (gas o misto)
Materiali	Acciaio inossidabile e vetro (stima)
Livello sonoro	Circa 50-60 dB (stima secondo norme)
Manutenzione e pulizia	Pulire il filtro antigrasso una volta al mese; utilizzare un panno umido con detergente neutro
Riparabilità e pezzi di ricambio	Lampada sostituibile; viti di fissaggio fornite; servizio post-vendita autorizzato
Sicurezza	Scollegare prima della manutenzione; non fiammeggiare alimenti; aerazione sufficiente durante l'uso simultaneo con apparecchi a gas
Norme	EN/IEC 60335-1, 60335-2-31, 61591, 60704, ecc.
Garanzia	Non specificata, consultare il rivenditore

Domande frequenti - Era STD PRF0189349 ELICA

Come pulire il filtro antigrasso della cappa Elica Era STD?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Utilizzare un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento ma non influisce sull'efficacia della filtrazione.

Quando cambiare il filtro a carbone della cappa?

Il filtro a carbone attivo (per versione ricircolo) deve essere sostituito ogni 4 mesi al massimo. La sua saturazione dipende dalla frequenza d'uso e dalla regolarità della pulizia del filtro antigrasso. Non può essere pulito o rigenerato.

Come sostituire la lampada LED della cappa?

Scollegare l'apparecchio, assicurarsi che le lampade siano fredde, quindi rimuovere la griglia di aspirazione per accedere alla lampada. Sostituire la lampada bruciata con una LED 3W-E14 (max). Se l'illuminazione non funziona, verificare prima che la lampada sia ben inserita.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di appoggio dei recipienti e la parte più bassa della cappa è di 50 cm per i piani cottura elettrici e di 65 cm per i piani cottura a gas o misti. Rispettare una distanza maggiore se specificata dal produttore del piano cottura.

Posso utilizzare la cappa senza filtro antigrasso?

No, non utilizzare mai la cappa senza la griglia (filtro) montata correttamente. Ciò può comportare rischi di incendio e danneggiare l'apparecchio. I filtri antigrasso sono essenziali per catturare i grassi e proteggere il motore.

La cappa può essere utilizzata con un piano cottura a gas?

Sì, ma è necessaria un'aerazione sufficiente della stanza. La cappa non deve scaricare l'aria in un condotto utilizzato per evacuare i fumi di apparecchi a gas. Rispettare le normative locali e la distanza minima di 65 cm.

Come installare la cappa in modalità ricircolo?

Per un utilizzo in ricircolo interno, è necessario installare un filtro a carbone attivo (non fornito). La cappa deve essere dotata di una valvola di non ritorno opzionale se necessario. Seguire le istruzioni di montaggio fornite nel manuale.

Cosa fare se le lampade LED non si accendono?

Prima di contattare il servizio post-vendita, verificare che le lampade siano correttamente inserite nella loro sede. Se sono a posto, provare un'altra lampada compatibile. Se il problema persiste, potrebbe trattarsi di un difetto elettrico: chiamare un professionista.

Come pulire l'esterno della cappa?

Utilizzare esclusivamente un panno umido con un detergente liquido neutro. Non utilizzare strumenti abrasivi, alcol o prodotti aggressivi. Evitare che l'acqua penetri all'interno dell'apparecchio.

La cappa emette un rumore anomalo, cosa fare?

Verificare che il filtro antigrasso sia pulito e correttamente installato. Assicurarsi che non vi siano ostruzioni nel condotto di evacuazione. Se il rumore persiste, contattare il servizio post-vendita autorizzato Elica per un'ispezione.

MANUALE UTENTE Era STD PRF0189349 ELICA

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. - Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. - L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

- I bambini devono essere controllati affinché non giochi con l'apparecchio. - La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

- La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
  La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONÈ: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

- La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo

interno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Funzionamento

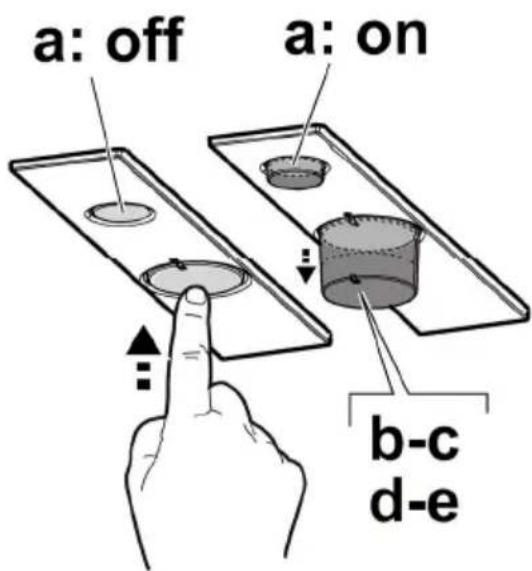

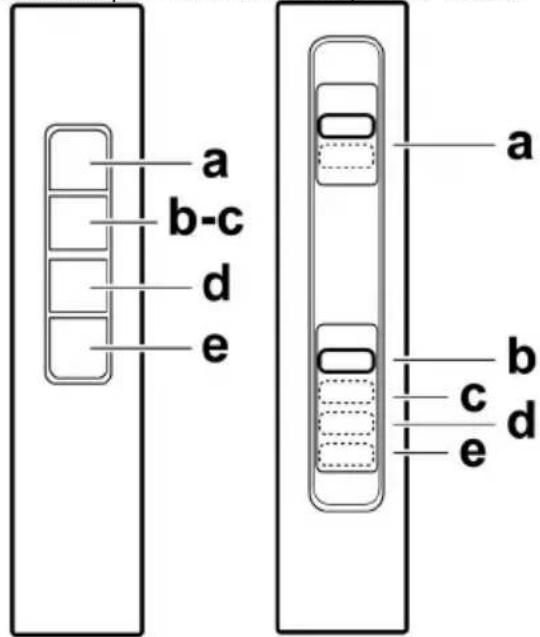

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1-7

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 5

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Sostituzione Lampade

Fig. 7

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per accedere al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installazione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro accidentale di correnti d'aria dall'esterno), inserirla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
