Ürün Tipi	Aspiratör
Marka	Elica
Model	Era STD PRF0189349
Boyutlar (G x D x Y)	60 x 50 x 30 cm (tahmini)
Ağırlık	Yaklaşık 10 kg (tahmini)
Elektrik Beslemesi	220-240 V, 50 Hz (tahmini)
Emiş Gücü	Ayarlanabilir 3 hız
Aydınlatma	LED 3W-E14 (maks.)
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir
Karbon Filtre (opsiyonel)	Devridaim, her 4 ayda bir değiştirin
Kullanım Konfigürasyonları	Aspiratör (dışarı tahliye) veya iç devridaim
Ocaktan Minimum Mesafe	50 cm (elektrikli) / 65 cm (gaz veya karma)
Malzemeler	Paslanmaz çelik ve cam (tahmini)
Ses Seviyesi	Yaklaşık 50-60 dB (standartlara göre tahmini)
Bakım ve Temizlik	Yağ filtresini ayda bir temizleyin; nemli bir bez ve nötr deterjan kullanın
Onarılabilirlik ve Yedek Parçalar	Değiştirilebilir lamba; montaj vidaları verilmiştir; yetkili satış sonrası servis
Güvenlik	Bakım öncesi fişi çekin; yiyecekleri alevlendirmeyin; gazlı cihazlarla eş zamanlı kullanımda yeterli havalandırma
Standartlar	EN/IEC 60335-1, 60335-2-31, 61591, 60704, vb.
Garanti	Belirtilmemiş, satıcıya danışın

Sık sorulan sorular - Era STD PRF0189349 ELICA

Elica Era STD aspiratörün yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda bir temizlenmelidir. Agresif olmayan bir deterjan kullanın, elle veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde yıkayın. Bulaşık makinesinde yıkama renk solmasına neden olabilir ancak filtreleme verimliliğini etkilemez.

Aspiratörün karbon filtresi ne zaman değiştirilmelidir?

Aktif karbon filtre (devridaim versiyonu için) en geç her 4 ayda bir değiştirilmelidir. Doygunluğu kullanım sıklığına ve yağ filtresinin düzenli temizliğine bağlıdır. Temizlenemez veya yenilenemez.

Aspiratörün LED ampulü nasıl değiştirilir?

Cihazın fişini çekin, lambaların soğuk olduğundan emin olun, ardından emiş ızgarasını çıkararak ampule erişin. Yanmış ampulü LED 3W-E14 (maks.) ile değiştirin. Aydınlatma çalışmazsa, önce lambanın doğru takıldığını kontrol edin.

Aspiratör ile ocak arasındaki minimum mesafe nedir?

Kapların destek yüzeyi ile aspiratörün en alt kısmı arasındaki minimum mesafe elektrikli ocaklar için 50 cm ve gazlı veya karma ocaklar için 65 cm'dir. Ocak üreticisi tarafından belirtilmişse daha büyük bir mesafeye uyun.

Aspiratörü yağ filtresi olmadan kullanabilir miyim?

Hayır, aspiratörü ızgara (filtre) doğru şekilde takılı olmadan asla kullanmayın. Bu, yangın riskine ve cihazın hasar görmesine neden olabilir. Yağ filtreleri, yağları yakalamak ve motoru korumak için gereklidir.

Aspiratör gazlı ocakla kullanılabilir mi?

Evet, ancak odanın yeterli havalandırması gereklidir. Aspiratör, gazlı cihazların dumanını tahliye etmek için kullanılan bir kanala hava atmamalıdır. Yerel yönetmeliklere ve 65 cm minimum mesafeye uyun.

Aspiratör devridaim modunda nasıl kurulur?

İç devridaim kullanımı için bir aktif karbon filtre (verilmez) takmanız gerekir. Aspiratör, gerekirse isteğe bağlı bir çek valf ile donatılmalıdır. Kılavuzda verilen montaj talimatlarını izleyin.

LED lambalar yanmazsa ne yapmalıyım?

Satış sonrası servisle iletişime geçmeden önce, lambaların yuvalarına doğru şekilde takıldığını kontrol edin. Yerindeyseler, uyumlu başka bir lamba test edin. Sorun devam ederse, elektrik arızası olabilir: bir profesyonele başvurun.

Aspiratörün dış yüzeyi nasıl temizlenir?

Sadece nemli bir bez ve nötr sıvı deterjan kullanın. Aşındırıcı aletler, alkol veya agresif ürünler kullanmayın. Suyun cihazın içine girmesini önleyin.

Aspiratör anormal ses çıkarıyor, ne yapmalıyım?

Yağ filtresinin temiz ve doğru takıldığını kontrol edin. Tahliye kanalında tıkanıklık olmadığından emin olun. Ses devam ederse, inceleme için yetkili Elica satış sonrası servisiyle iletişime geçin.

KULLANIM KILAVUZU Era STD PRF0189349 ELICA

TR Montaj ve kullanım talimatları

AR-Oprac-trukib والاستعمال

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

- Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyi keserek davlumbazı kapatınız.

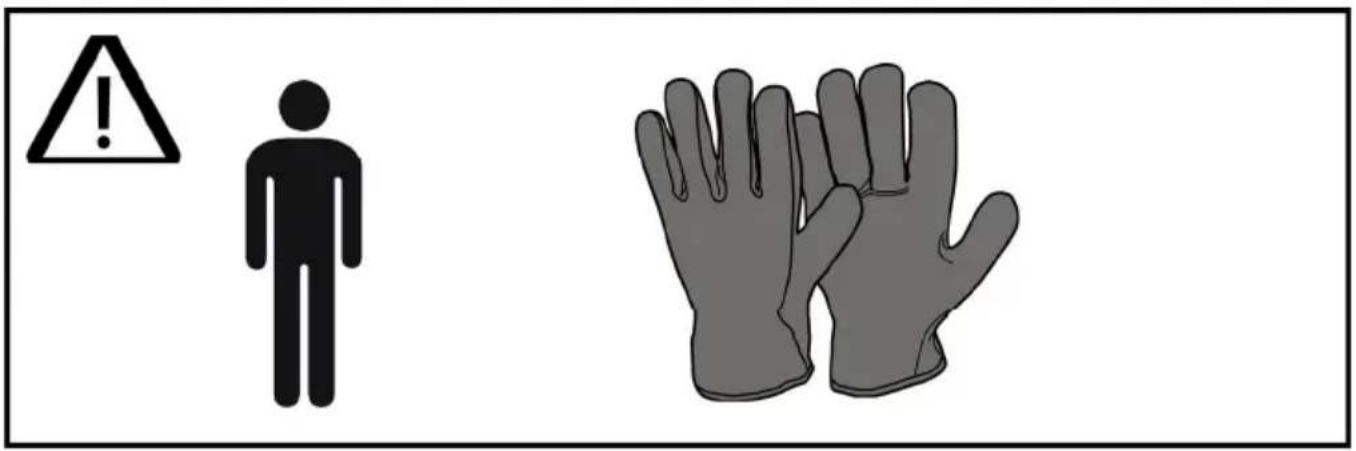

- Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

- Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

- Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

- Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

- Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyılmaması yangın riskine neden olabilir.

- Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

- Ampul değiştirirken kılavuzda bulunan

ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

ÜYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

- Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

⚠ DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygılarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştır. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik

cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğu belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğiinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğiinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

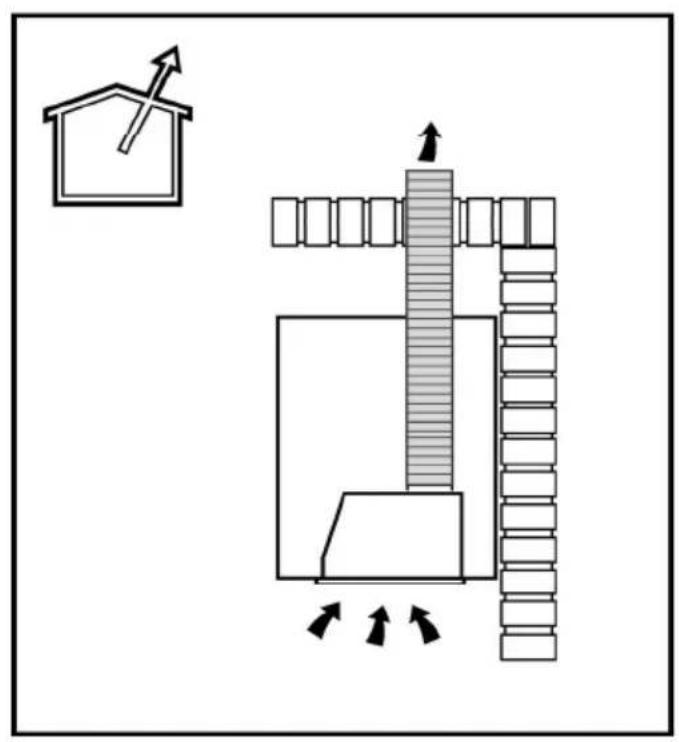

Davlumbaz dışarı tahliye yapan aspiratör versiyonunda

, yada dahilde devir daimli filtre eden versiyonunda kullanılmalıdır.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ıstıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fışı yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

⚠️ UYARİ:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Çalıştırma

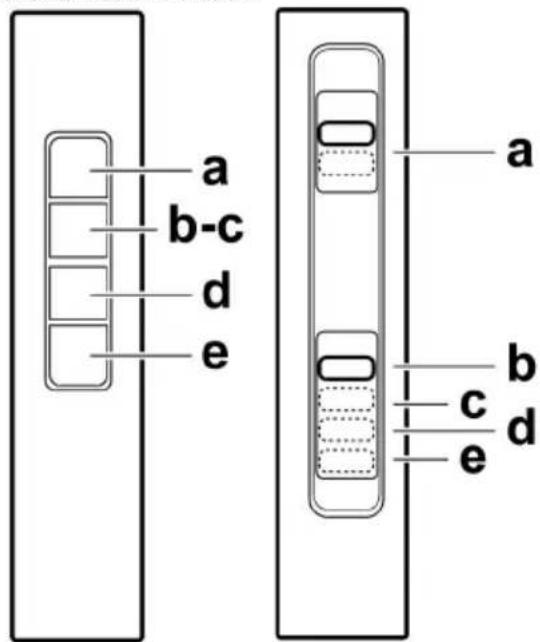

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

a. Işıklar AÇIK/KAPALI

b. Motorlar KAPALI

c. - d. - e. Minimum emme gücü (c.), orta (d.), maksimum (e.).

Bakım

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 1-7

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 5

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Lambaları değiştirme

Şekil 7

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Ampul gözüne ulaşmak için anti-yağ filtresini koruyan ızgarayı veya anti-yağ filtresini çıkartınız.

Hasar gören lambayı değiştirin.

Yalnızca maks 3W-E14 LED lambaları kullanın. Daha ayrıntılı bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal konum "1d").

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.

YALNIZCA bazı ürünlerde:

Ürünle birlikte kurulumu yapılmak üzere bir Duman Çekvalfi isteğe bağlı aksesuar olarak temin edilir. Kurulum koşullarını gerektiriyorsa (örneğin: dışarıdan hava akımlarının kazara içeri girmesine karşı koruma yoksa), duman tahliye borusunun kurulumunu yapmadan önce bunu Hava Çıkış Rakorunun içindeki özel yuvasına yerleştirin.
