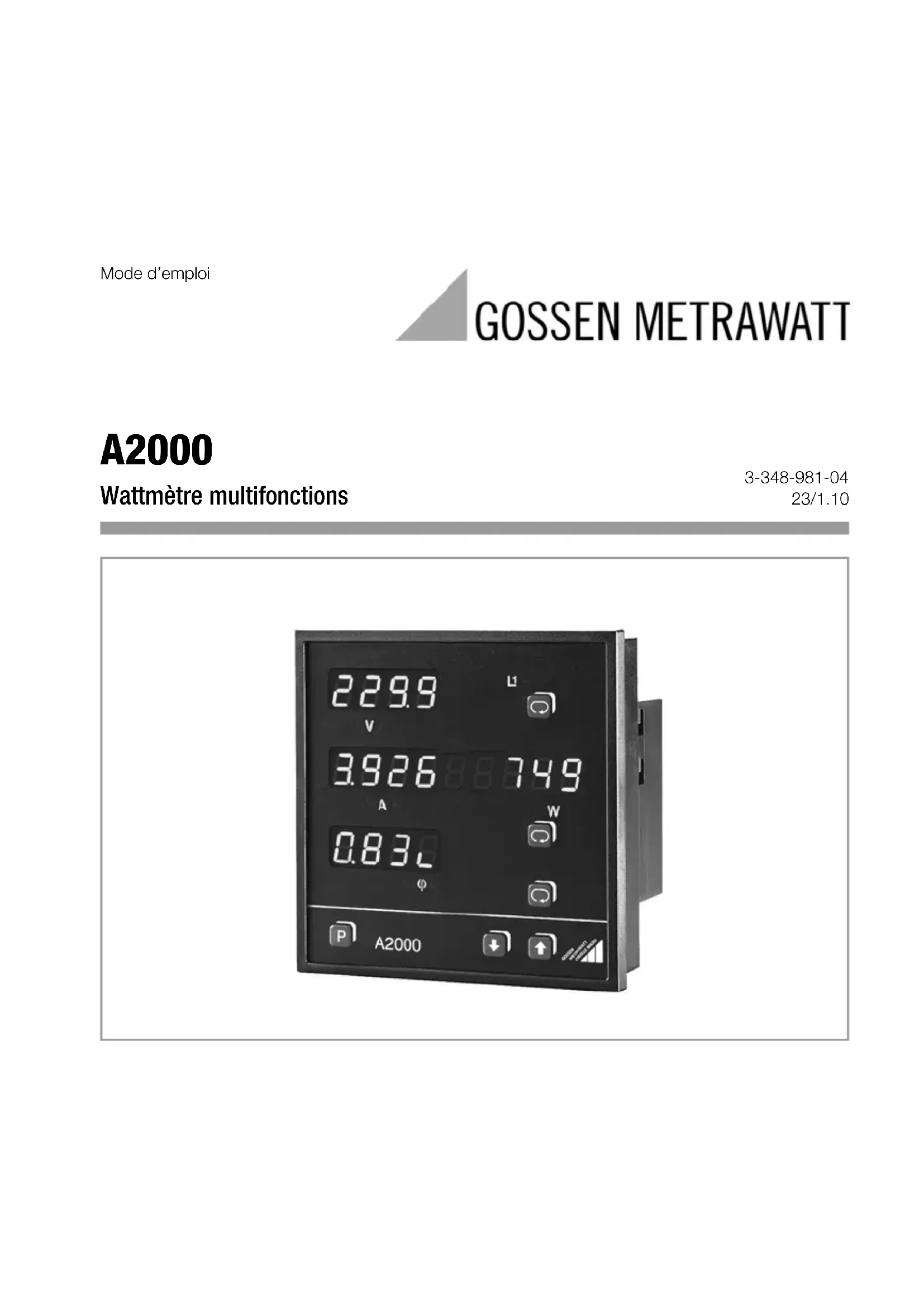

MODE D'EMPLOI A2000 Gossen Metrawatt

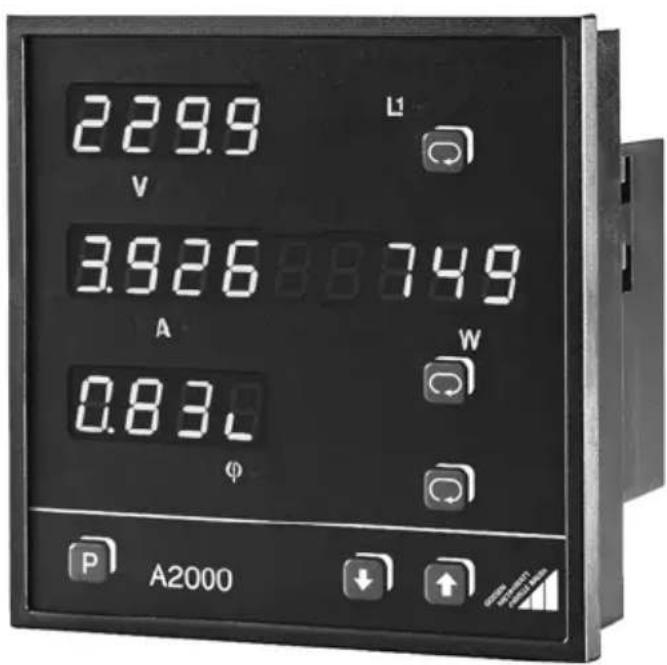

Wattmètre multifonctions

3-348-981-04

23/1.10

2.1 Vue d'ensemble de l'appareil 4

2.2 Entrées, sorties, interfaces ....5

2.3 Données de mesure disponibles 8

2.4 Réglages possibles des paramètres de l'A2000 ....10

2.5 Réglage en usine des paramètres de l'appareil 12

3 Utilisation de l'A2000 13

3.1 Eléments de commande ....13

3.2 Comportement lors de la mise en circuit de la tension auxiliaire ....13

3.3 Menu d'affichage lors des mesures dans les réseaux à 4 fils ....14

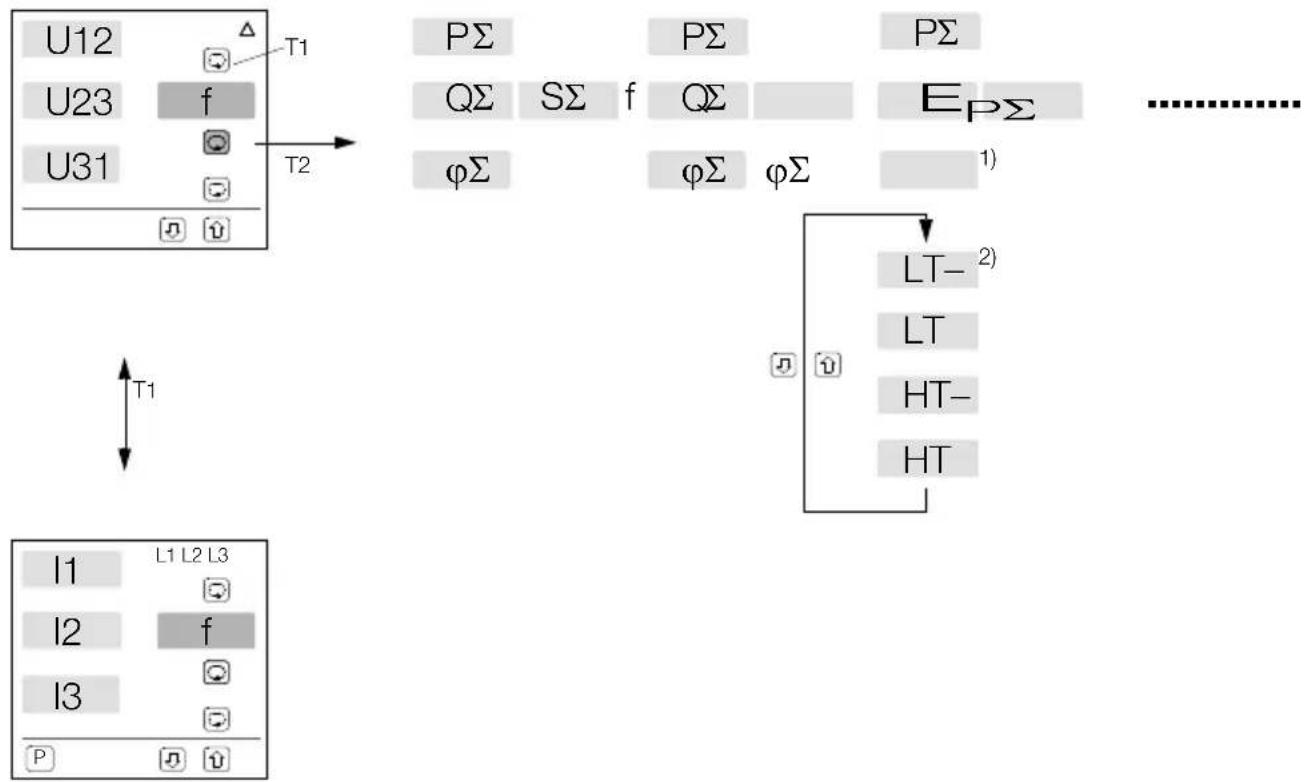

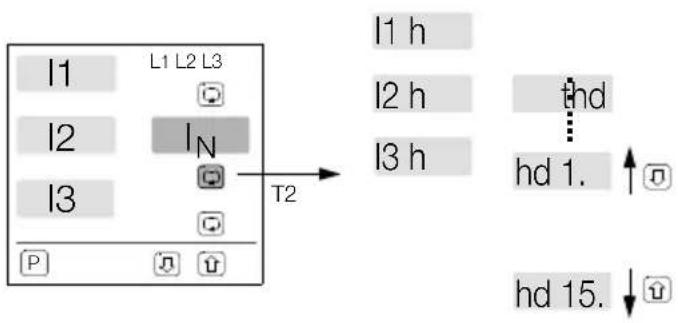

3.4 Menu d'affichage lors des mesures dans les réseaux 3 fils ....16

3.5 Affichage des erreurs ....18

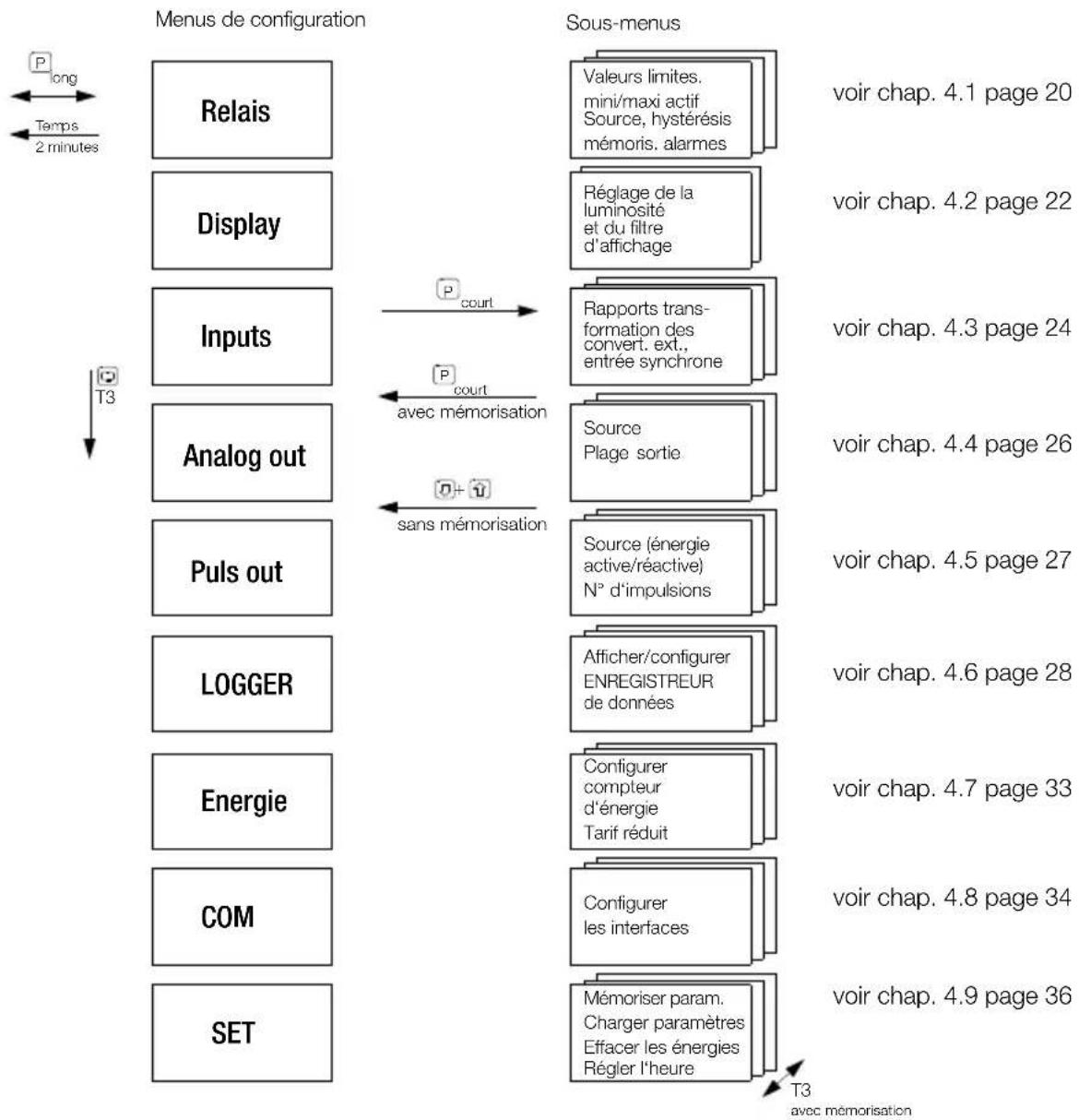

4 Configuration de l'A2000 19

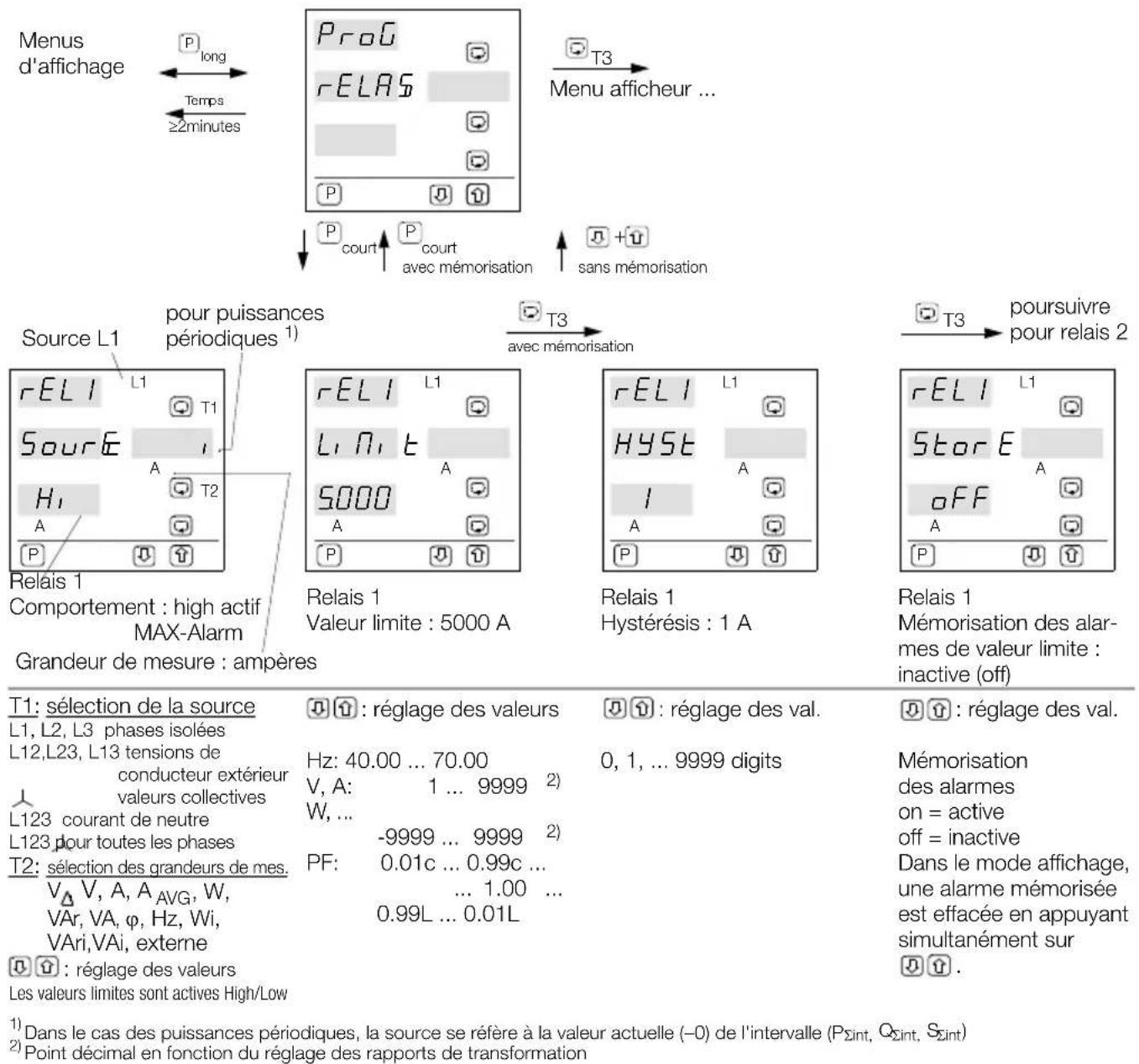

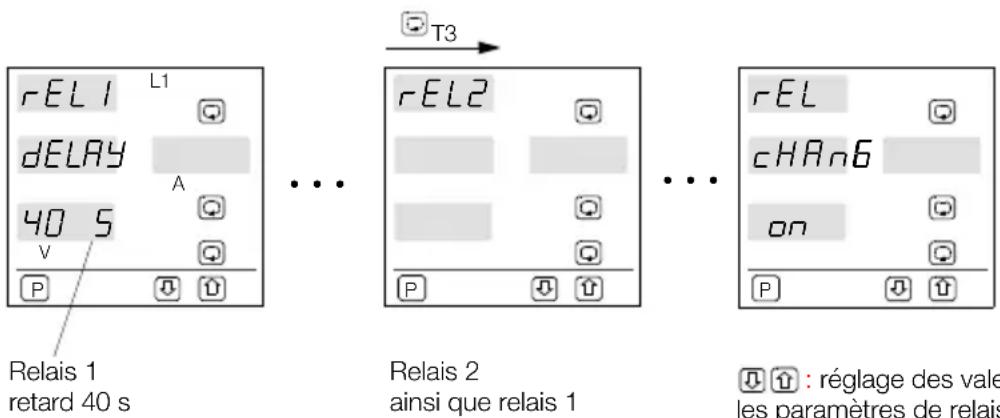

4.1 Configurer les relais de valeurs limites ....20

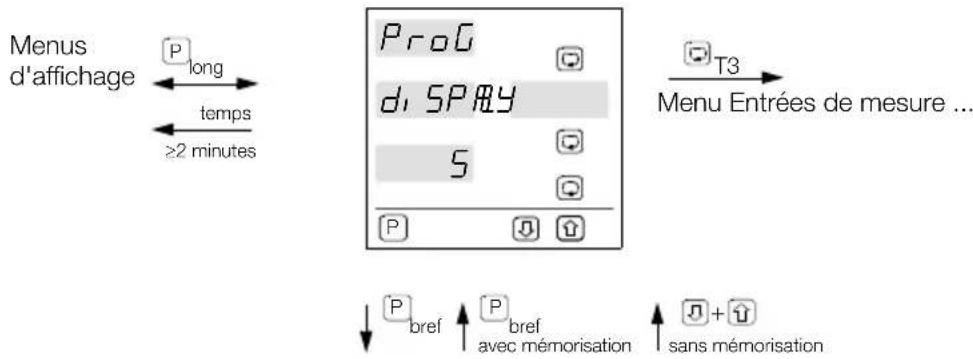

4.2 Réglage de la luminosité et du filtre d'affichage 22

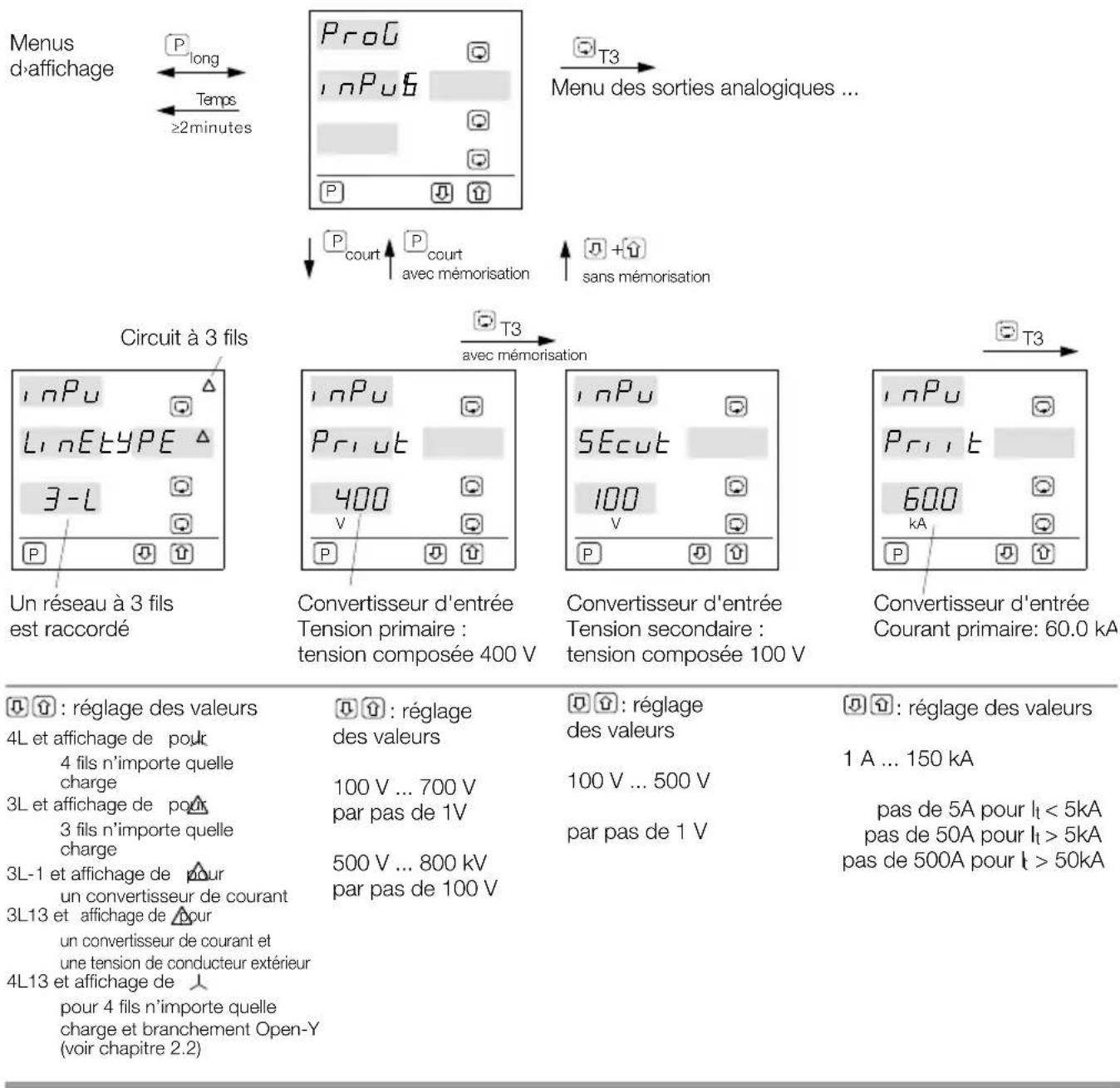

4.3 Configurer les entrées de mesure, l'entrée synchrone ....24

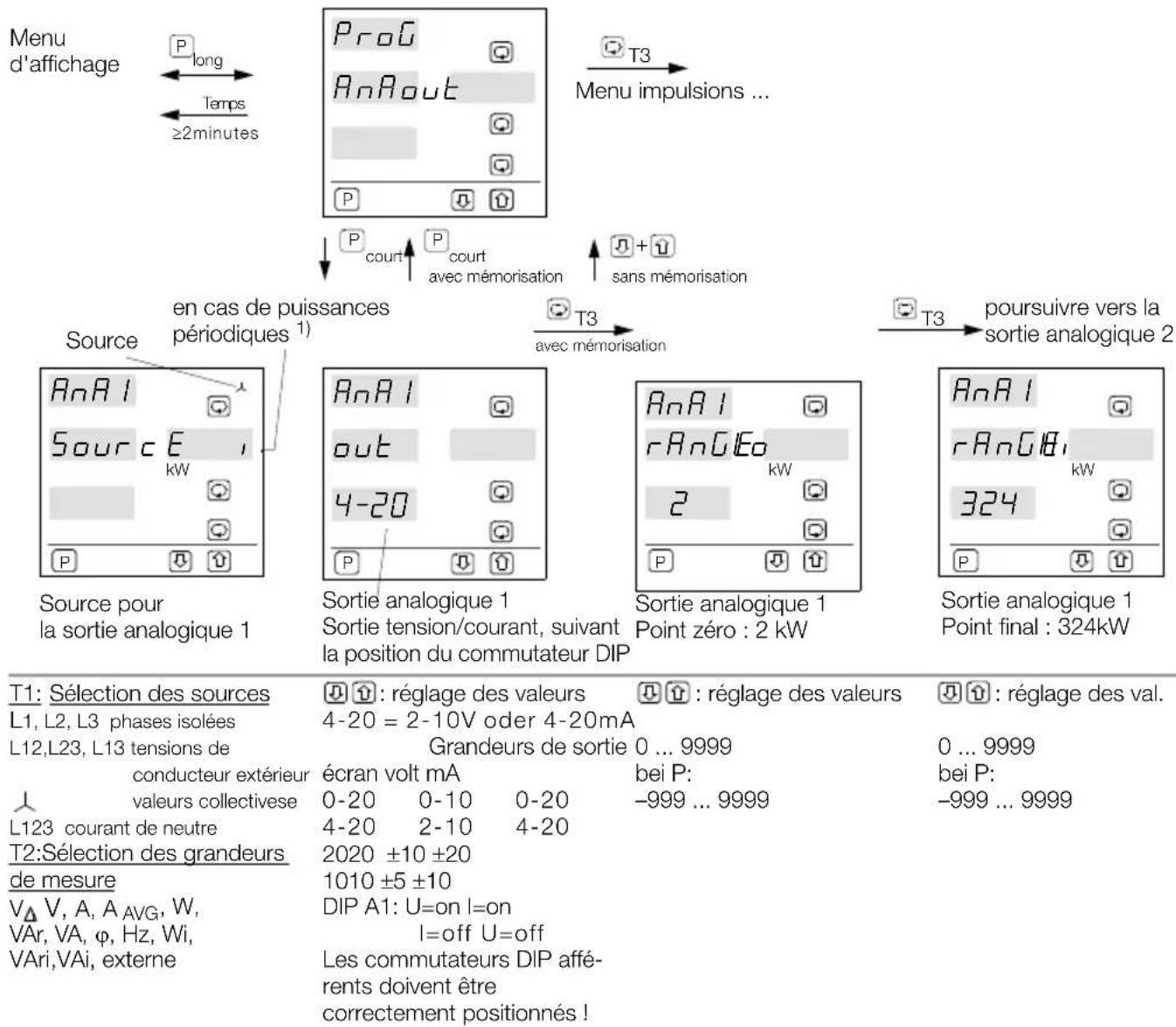

4.4 Configurer les sorties analogiques (sauf pour Profibus-DP) 26

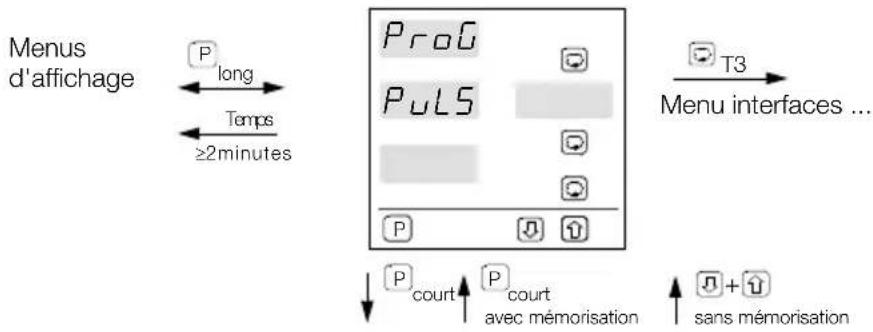

4.5 Configurer les sorties d'impulsions ......27

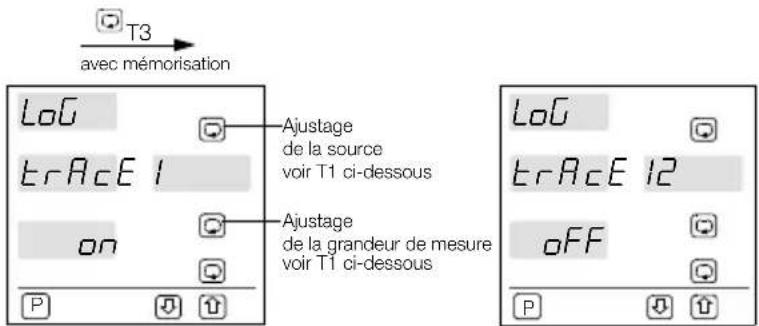

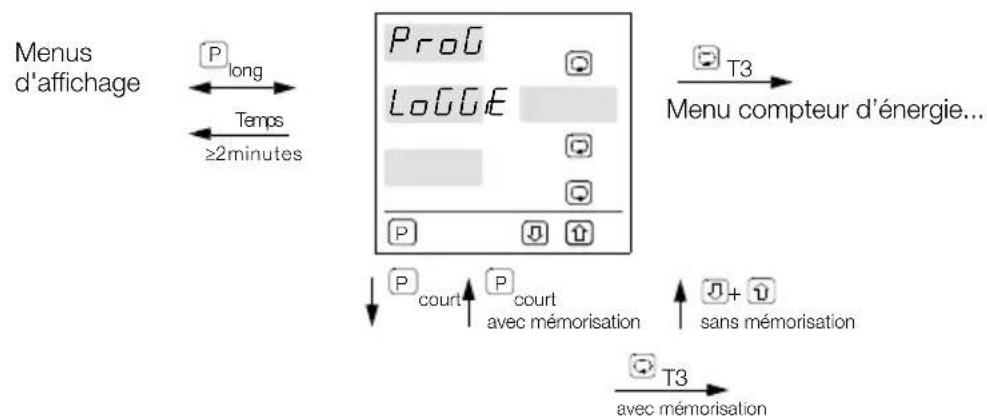

4.6 Afficher/configurer l'enregistreur de données 28

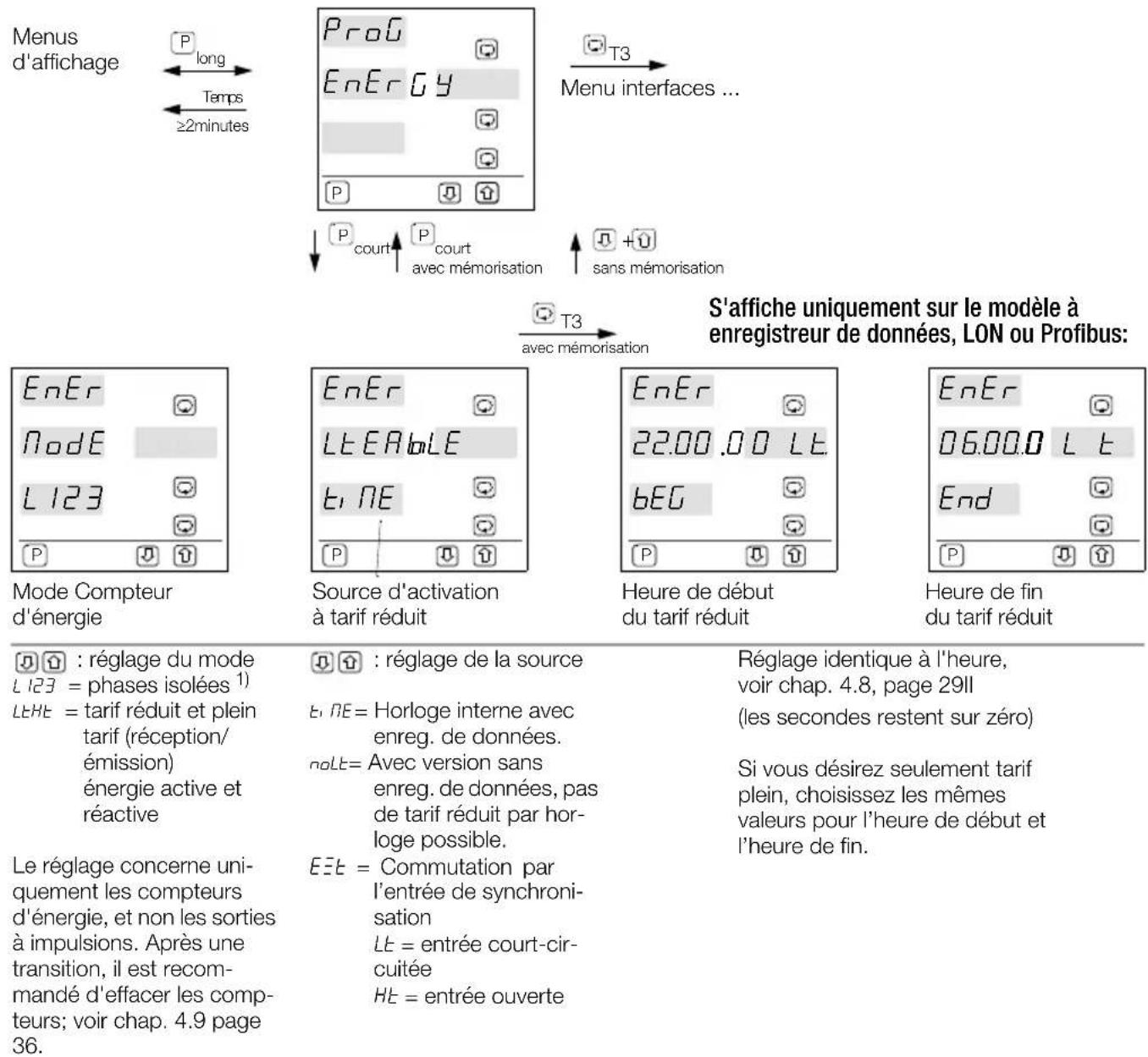

4.7 Configurer le mode Compteur d'énergie/Tarif réduit ....33

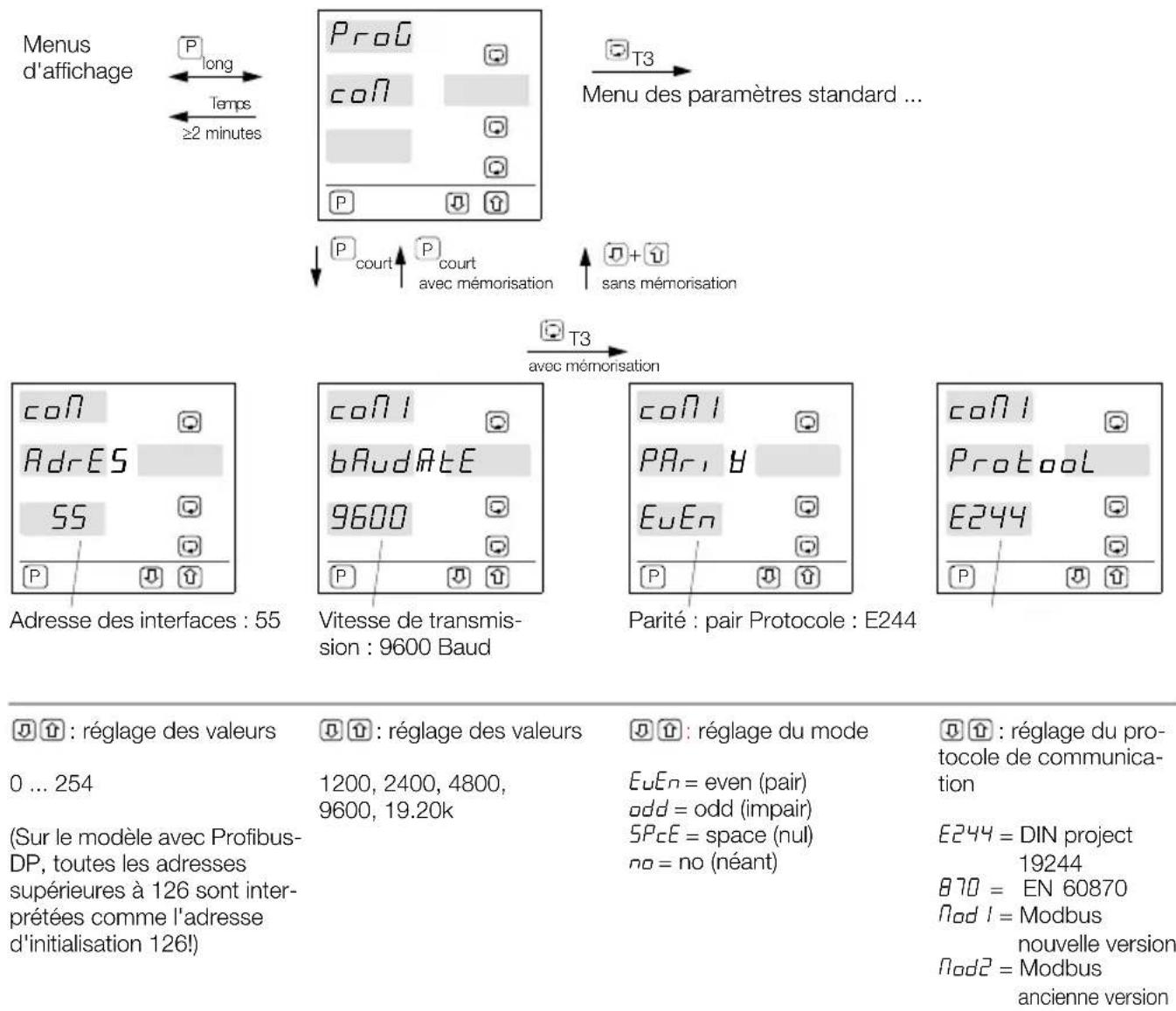

4.8 Configurer les interfaces ....34

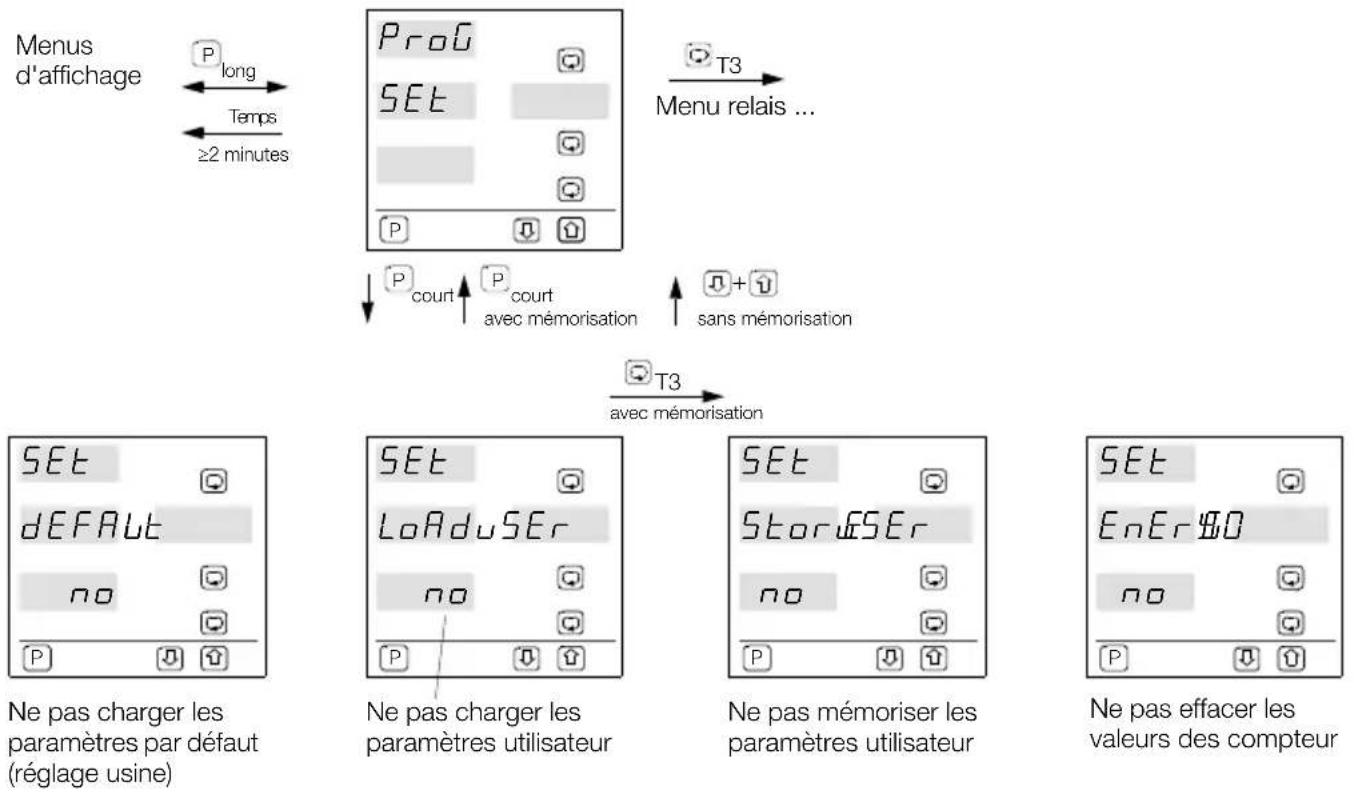

4.9 Charger/effacer les paramètres, régler l'heure 36

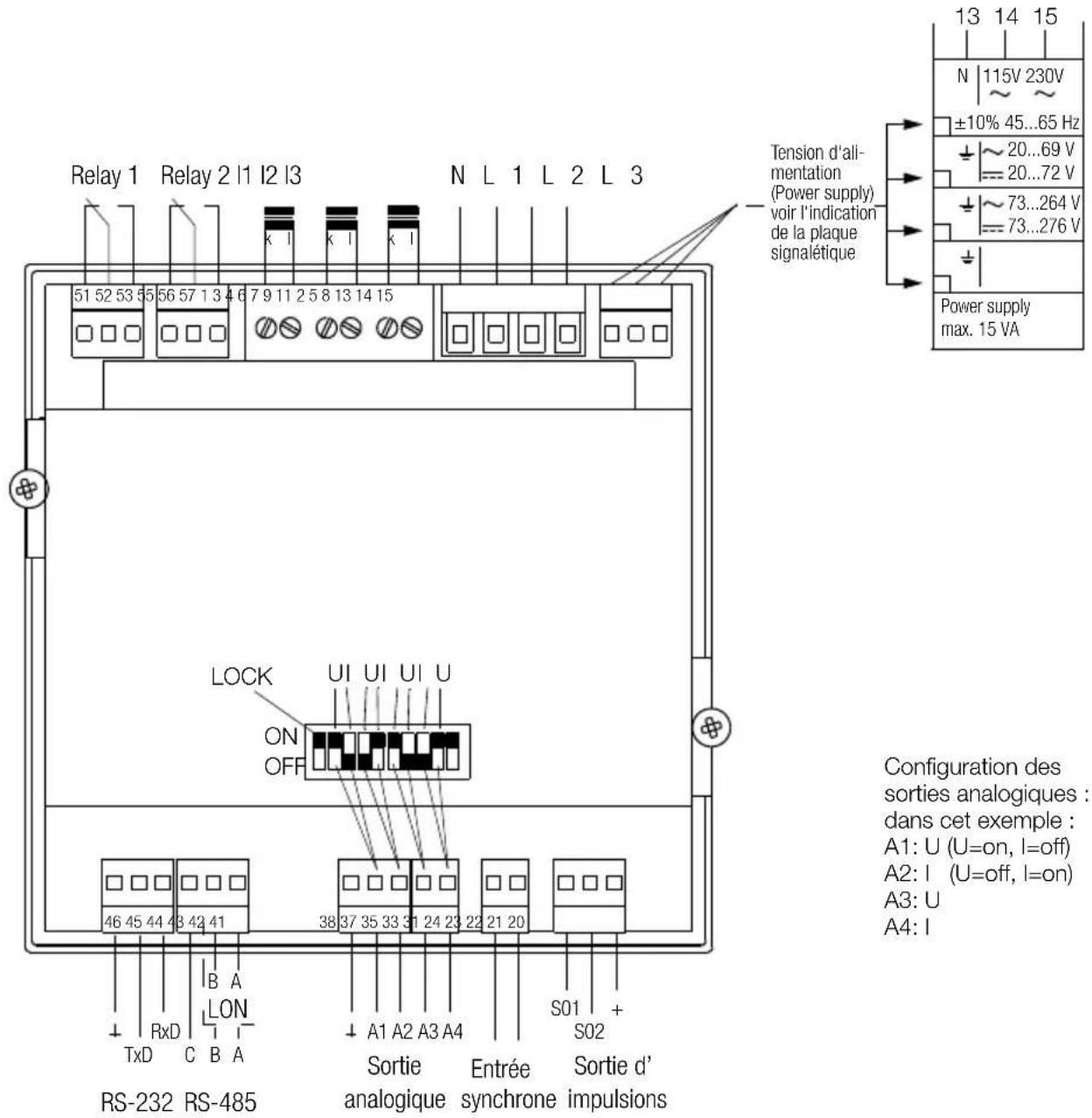

5 Branchements, circuits électriques 38

6 Description des interfaces 41

6.1 Généralités ....42

6.2 Protocole de communication 42

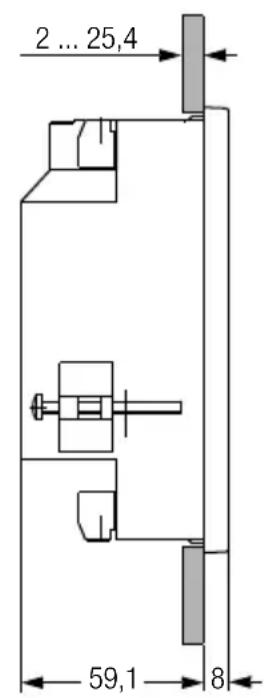

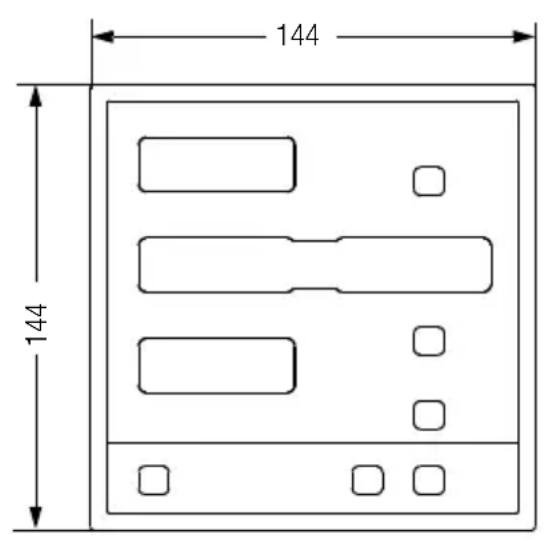

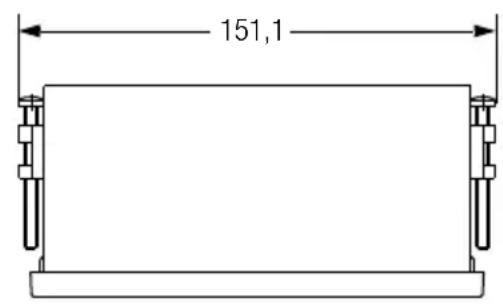

7 Plan coté 43

Sommaire Page

8 Caractéristiques techniques ....44
9 Entretien – Reprise et élimination respectueuse de l'environnement ....46
10 Service réparation et pièces de rechange Centre d'étalonnage et service de location d'appareils ....47
11 Support produits ....47

1 Application

L'appareil de mesure A2000 sert à analyser et à surveiller les réseaux triphasés. Il peut être utilisé directement avec les convertisseurs internes dans les réseaux triphasés jusqu'à 5 A et 500 V de tension nominale; l'appareil peut également effectuer des mesures dans les réseaux à moyenne tension en liaison avec des convertisseurs externes de courant et de tension.

L'A2000 enregistre les tensions, courants, fréquences et décalages de phases dans les réseaux à trois et à quatre fils. A partir de ces informations, il calcule les puissances active, réactive et apparente, les énergies active et réactive ainsi que le facteur de puissance pour chacune des phases et pour l'ensemble du réseau. Avec les courants et les tensions de phase, une analyse d'harmoniques (FFT = Fast Fourier Transformation) est effectuée et les harmoniques sont calculées jusqu'à la 15ème. Pour les tensions simples sont affichés les facteurs de distorsion des différentes harmonies et le facteur de distorsion total, et pour les courants les valeurs efficaces correspondantes.

Les rapports de transformation des convertisseurs peuvent être modifiés ce qui permet d'afficher directement sur l'A2000 toutes les données mesurées primaires. Les maximums de toutes les grandeurs du réseau mesurées ou calculées sont mémorisés. Des dépassements des valeurs limites peuvent déclencher d'autres actions par l'intermédiaire de sorties à relais. Vous pouvez connecter des compteurs d'énergie, des traceurs, des enregistreurs de données et des circuits de régulation aux sorties numériques et analogiques. L'appareil peut être intégré dans un système de bus de champ ou dans un réseau LON par l'intermédiaire des interfaces de communication. Celles-ci permettent également de le paramétrer depuis un PC.

2 Description de l'appareil

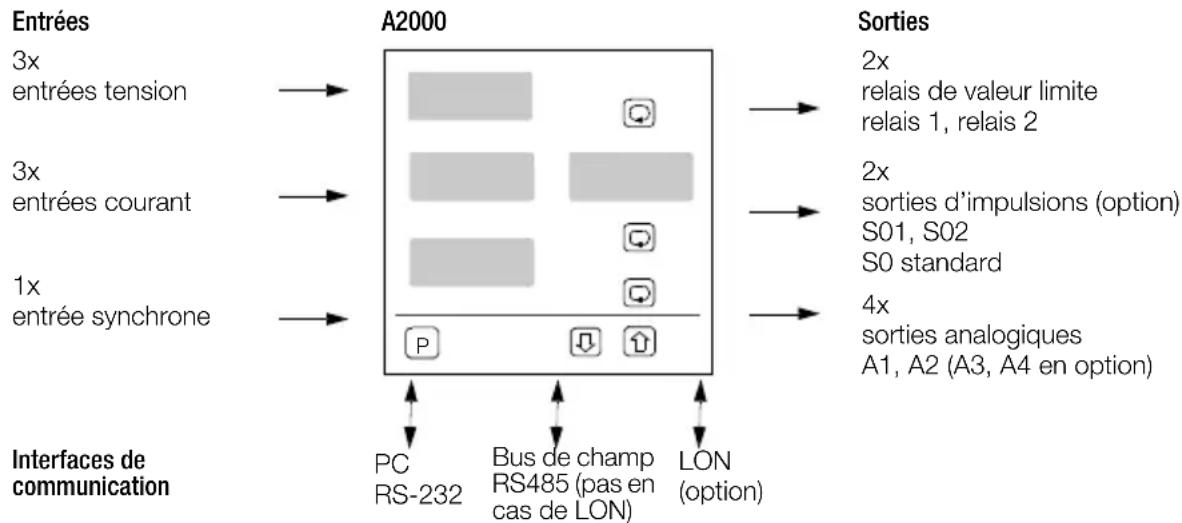

2.1 Vue d'ensemble de l'appareil

2.2 Entrées, sorties, interfaces

Entrées courant

Toutes les entrées courant sont séparées galvaniquement entre elles. Pour effectuer des mesures par l'intermédiaire de convertisseurs supplémentaires, entrez leurs valeurs de courant primaire et secondaire de manière à pouvoir lire directement sur l'afficheur les valeurs de courant mesurées. Les deux gammes de mesure (1 A, 5 A) peuvent être commutées par le logiciel.

Branchement avec 3 convertisseurs de courant dans des réseaux à 3/4 fils (4L)

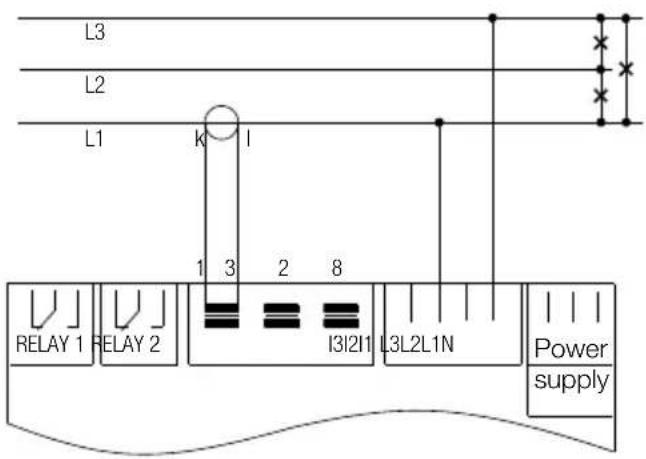

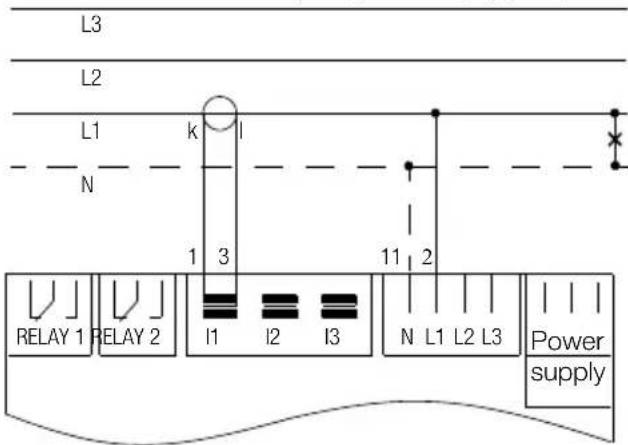

Branchement avec 1 convertisseur de courant dans des réseaux à 4 fils (charge identique) (3L-1)

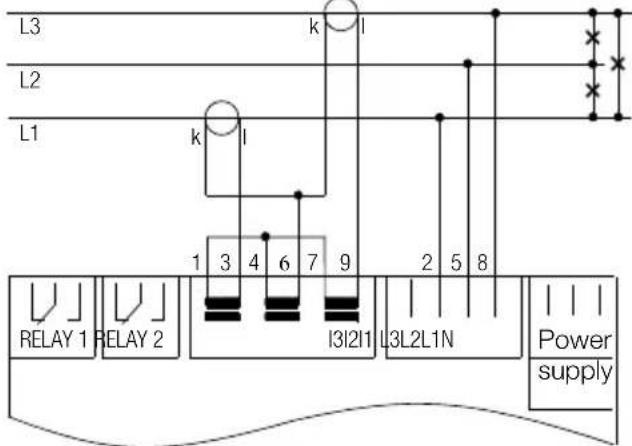

Branchement avec 2 convertisseurs de courant dans des réseaux à 3 fils (3L)

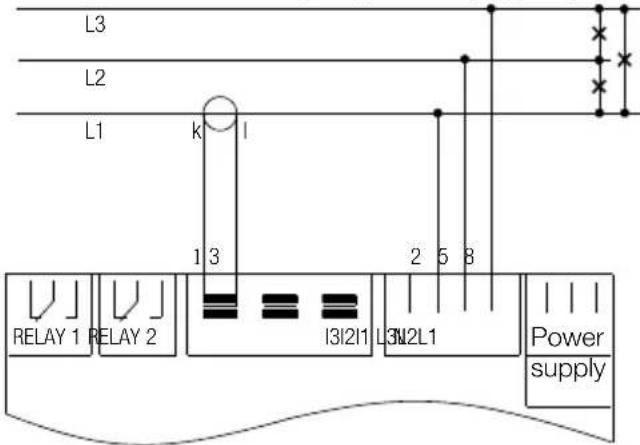

Branchement avec 1 convertisseur de courant dans des réseaux à 3 fils (charge identique) (3L-1)

Branchement avec 1 convertisseur de courant dans des réseaux à 3 fils (charge identique) (3L13)

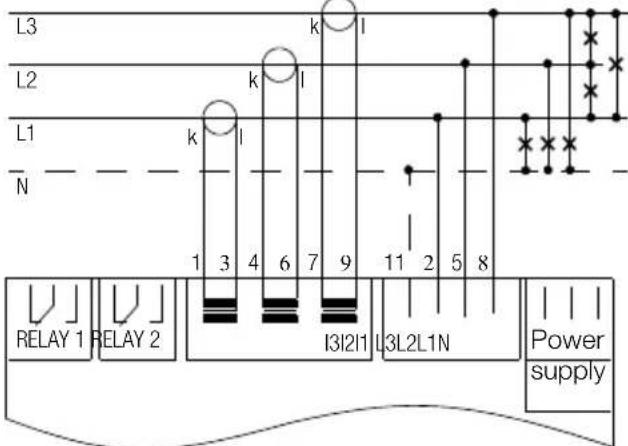

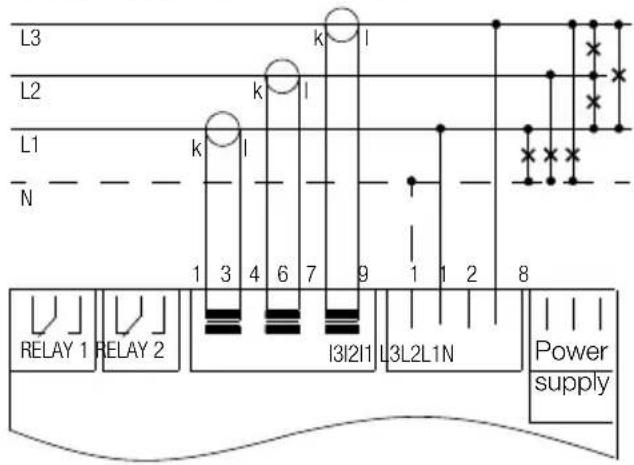

Branchement avec 3 convertisseurs de courant dans des réseaux à 4 fils (Open Y) (4L13)

Avec ce type de branchement, la pré- cision indiquée pour la mesure de puissance, d'énergie et de facteur de puissance n'est respectée qu'avec une tension à très faible distorsion. La fonction "Puissance réactive de compensation" n'est pas accessible.

Entrées tension

Les entrées de mesure des tensions sont équipées avec des impédances de protection (également le conducteur N). Sans convertisseurs externes, il est possible d'effectuer directement des mesures dans les réseaux triphasés jusqu'à une tension composée de 500 V.

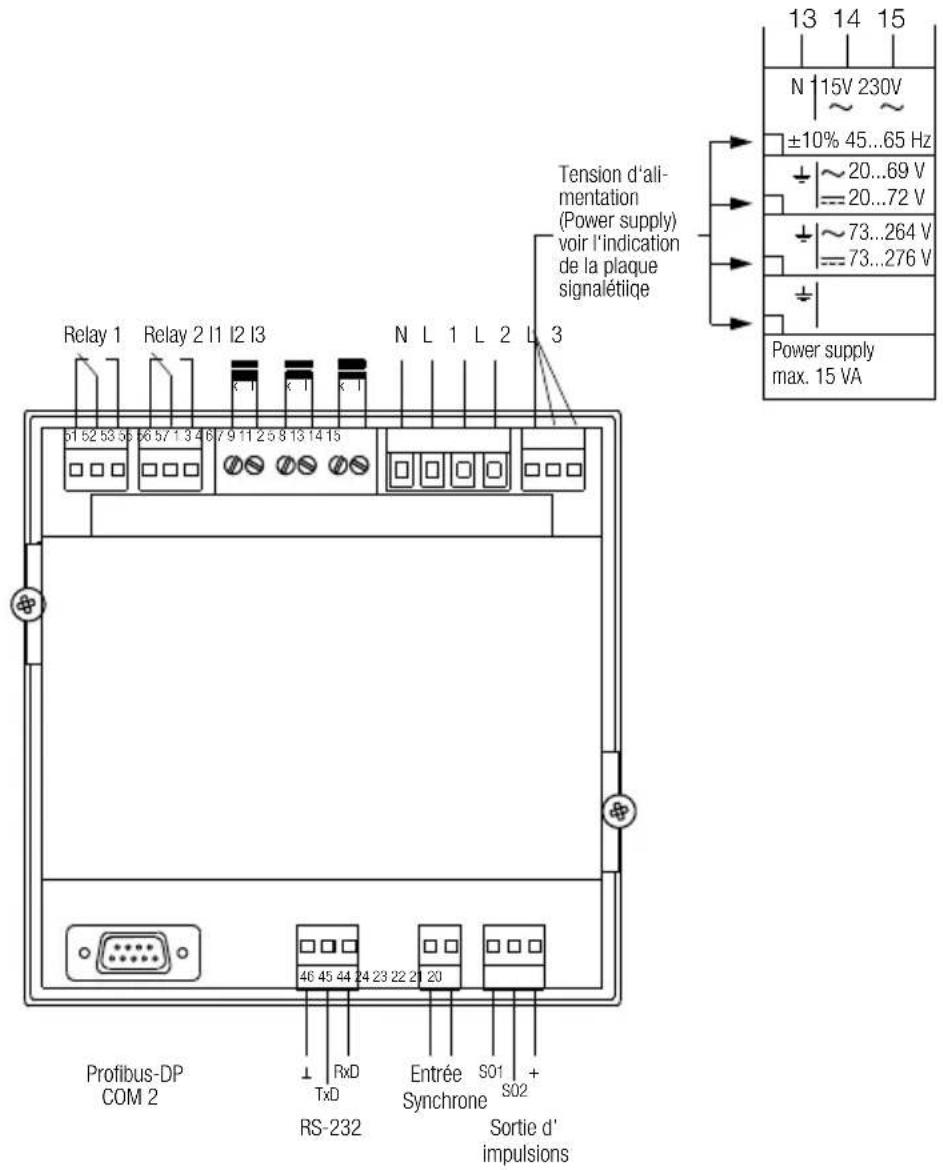

Tension d'alimentation

La tension d'alimentation (Power supply) doit correspondre à l'indication de la plaque signalétique. Veillez à ce que la prise d'alimentation convienne !

Entrée synchrone

L'entrée synchrone sert à spécifier l'intervalle lors de la détermination de la consommation périodique. Depuis l'extérieur, cette entrée doit déclencher un contact hors potentiel. L'intervalle peut toutefois également être spécifié en interne par le logiciel. On peut aussi passer alternativement du tarif réduit au tarif normal et réciproquement avec l'entrée synchrone. (Voir chap. 4.7 page 33).

Sorties relais

Il est possible de surveiller les valeurs limites de toutes les grandeurs mesurées ou calculées du réseau. Ces valeurs limites peuvent être affectées aux sorties relais.

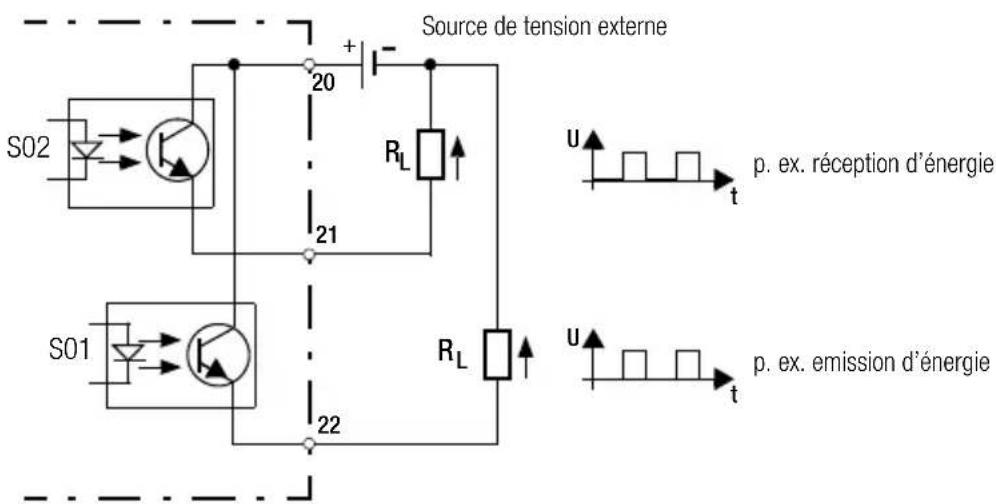

Sorties d'impulsions

Les sorties relais peuvent émettre les valeurs d'énergie active et réactive mesurées sous la forme d'impulsions normalisées S0 pour commander des compteurs électromécaniques.

Sorties analogiques

Chaque grandeur du réseau, mesurée ou calculée, peut être affectée à l'une des sorties analogiques. Exception : valeurs FFT, qui ne peuvent être lues qu'avec l'interface RS-232 ou RS-488. Il est ainsi possible d'éditer des protocoles ou de commander des circuits de régulation externes. Elles peuvent être configurées en sorties tension ou courant par l'intermédiaire de commutateurs DIP.

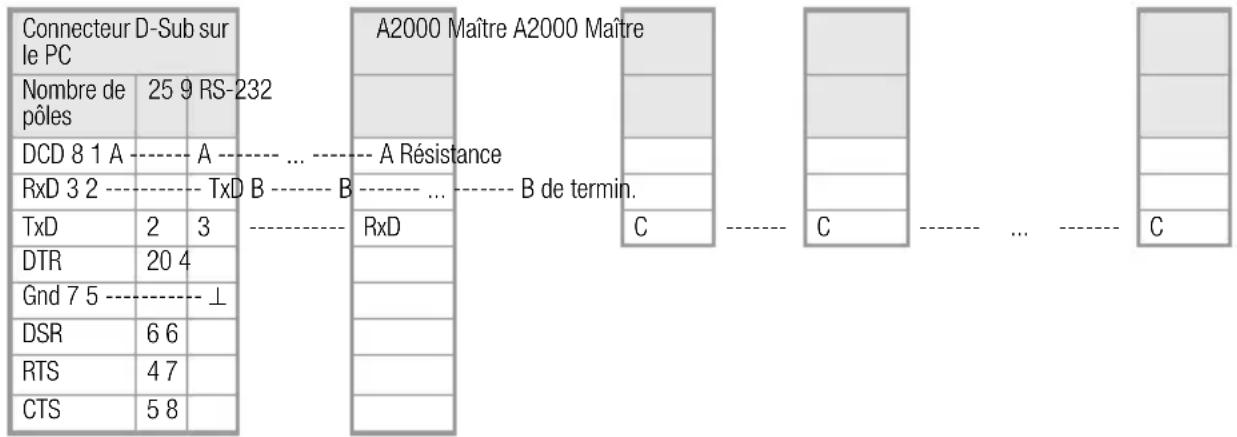

Interfaces de communication

L'A2000 est équipé en série d'une interface RS232 et d'une interface RS485. Dans le cas du modèle avec interface LON, l'interface RS485 est supprimée pour des raisons de place.

L'interface RS232 permet à l'A2000 de transmettre les valeurs mesurées à un PC mais aussi de configurer l'appareil depuis l'extérieur. Vous trouvez dans le chapitre Description des interfaces page 41, des indications détaillées pour réaliser des programmes propres. L'interface RS485 permet de coupler jusqu'à 32 appareils.

2.3 Données de mesure disponibles

	Phases individuelles Valeurs collectives
Tensions des phases U1 ... U3 U1			max ... U3 max		U_^4)		U_ ^5)
Tensions entre phases U12, U23, U31 U12			max ... U31 max		U_ moyen^4)		U_ moyen ^5)
Courants des phases I1 ... I3 I1			max ... I3 max		I_^4)		I_ ^5)
Courants moyens phases I1	avg ... I3 avg		I1 avg max ... I3 avg max		I_avg ^4)		I_avg ^5)
Courant de neutre In In			max		—		—
Courant moyen de neutre In	avg		In_avgmax		—		—
Fréquence du réseau —	—		f		—
Puissance active	P1 ... P3		P1 max ... P3 max		P_		P_
Puissance réactive	Q1 ... Q3		Q1 max ... Q3 max		Q_		Q_
Puissance apparente S1 ... S3	S1		max ... S3 max		S_		S_
Facteur de puissance PF1 ... PF3	PF1		min... PF3 min		PF_		PF_
Mode d'énergie	L123 1)	LTHT 2)	L123 1)	LTHT 2)	L123 1)	LTHT 2)	L123 1)	LTHT 2)
Energie active	E_P1 ... E_P3	—	—	—	E_P	E_P L-,E_P L+ 3)	—	—
Energie réactive E	q1 ... Eq3	—	—	—	E_Q	E_Q L-,E_Q L+ 3)	—	—
Intervalle de puissance active	—		—		P_int		P_int
Intervalle de puissance réactive	—		—		Q_int		Q_int
Intervalle de puissance apparente	—		—		S_int		S_int

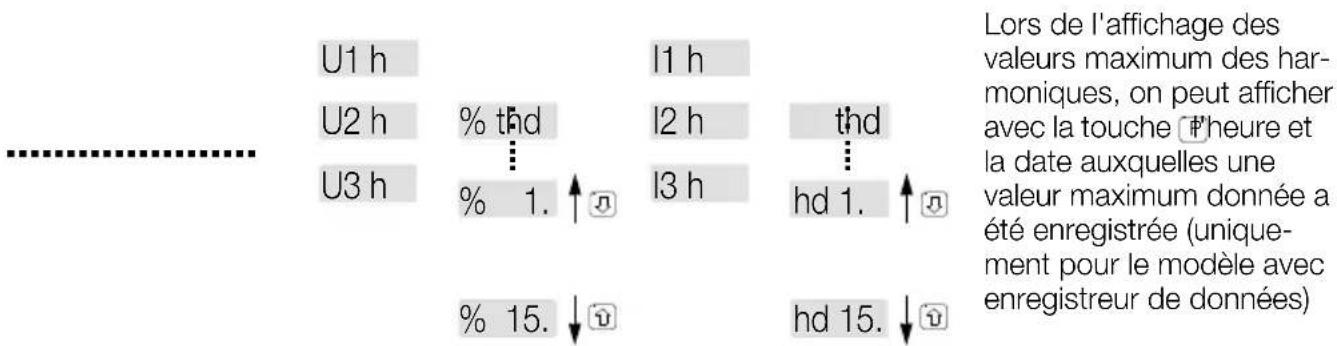

THD 1ère .... 15ème harmon.	U1h ... U3h,I1h ... I3h		U1hmax ... U3hmax,I1hmax ... I3hmax		—		—

1) L123 = phases isolées L1, L2 et L3

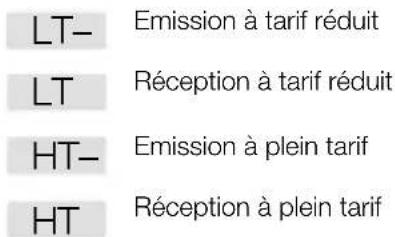

2) LTHT = tarif réduit (LT) et plein tarif (HT)
3) L = tarif réduit, H = plein tarif, + = réception et - = émission
4) uniquement par interface et comme source pour sorties à relais et analogique
5) uniquement par interface

- Les calculs des grandeurs mesurées et calculées sont effectués suivant norme DIN 40110 parties 1 et 2, 4.96 (grandeurs non sinusoidales).

- Lors du calcul du courant de phase collectif, de la puissance apparente collective, le courant du conducteur neutre n'est pas pris en considération.

- Le calcul des moyennes des courants I1 avg ... I3 avg , In _avg se fait comme pour un afficheur bimétallique avec un temps de réponse d'environ 10 minutes à 99% de la valeur finale.

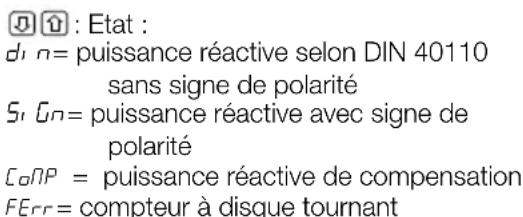

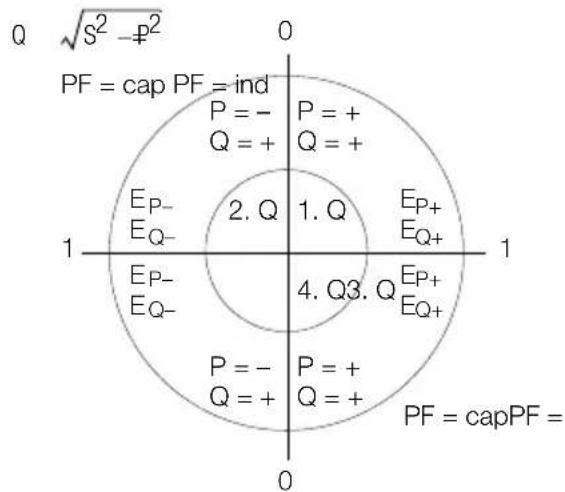

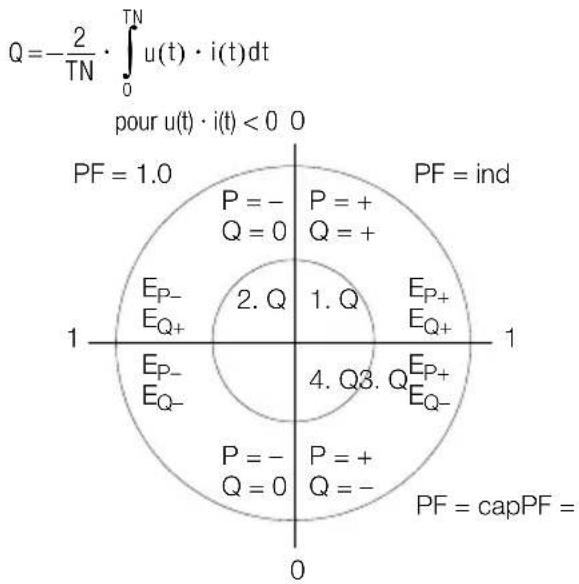

Affichage de la puissance réactive

d_1n = calcul de la puissance réactive sans 5, G_n = calcul de la puissance réactive avec signe de polarité selon DIN 40110 signe de polarité

CoNP = puissance réactive de compensation (la puissance réactive n'est générée que si le courant et la tension sont de polarités différentes)

Calcul des valeurs collectives

$$ U _ {\Delta m o y e n} = \left(U _ {1 2} + U _ {2 3} + U _ {3 1}\right) / 3 $$

$$ U _ {\Sigma} = \sqrt {U _ {1} ^ {2} + U _ {2} ^ {2} + U _ {3} ^ {2}} $$

$$ I _ {\Sigma} = \sqrt {I _ {1} ^ {2} + I _ {2} ^ {2} + I _ {3} ^ {2}} (\text {sans} I _ {N}) $$

$$ S _ {\Sigma} = U _ {\Sigma} \cdot I _ {\Sigma} $$

$$ P _ {\Sigma} = P _ {1} + P _ {2} + P _ {3} $$

$$ Q _ {\Sigma} = \sqrt {S _ {\Sigma} ^ {2} - P _ {\Sigma} ^ {2}} (\text {selon DIN}) $$

$$ Q _ {\Sigma} = Q _ {1} + Q _ {2} + Q _ {3} (\text {autres}) $$

$$ P F _ {\Sigma} = P _ {\Sigma} / S _ {\Sigma} $$

2.4 Réglages possibles des paramètres de l'A2000

Entrées branchement4 ou 3 fils	Tension composée primaire du convertisseur	Tension composée sec. du convertisseur	Courant primaire du convertisseur	Courant secondaire du convertisseur	Impulsions synchrones
	100 V ... 800 kV 100 V	... 500 V 1 A ... 150 kA	1 A, 5 A externe, ou interne :		1... 60 minutes
Relais 1, 2Max, Min	Source Valeur limite Hystérésis Retard Mémoire		d'alarmes
	1) 4) 2)		0 ... 9999 digits 0 ...	30 min arrêt, marche
Sorties analogiques1 ... 4	Source Sortie Source de début			Source de fin
	1) 3)	0 ... 20 mA4 ... 20 mA-20 ... +20 mA-10 ... +10 mA	2) 2)
Sorties d'impulsionsS01, S02	Source Type d'énergie Sens de l'énergie Taux d'impulsions Tarif
	L1, L2, L3, Σ	Energie active, réactive	Référence, émission	1... 5000 impulsions/kWh (MWh)1... 5000 impulsions/kVArh (MVArh)	Plein tarif, tarif réduit
Afficheur	Luminosité 0 ... 7 Filtre 0 ... 30 s
InterfacesRS-232, RS-485	Adresse	Vitesse de transmission		Parité	Protocole
	0 ... 254	1200, 2400, 4800, 9600, 19200		pair, impair, nul, néant	E244, 870, Mod1, Mod2
Compteur d'énergie	Mode			Commutation plein tarif, tarif réduit
	L123 / LTHT5)			Horloge/entrée sync.
Puissance réactive	selon DIN / avec signe de polarité / pour compensation

1) Sources possibles (voir ci-dessous)

2) Limites en fonction du rapport de transformation des convertisseurs de tension et de courant

3) L'intervalle -1 s'applique pour P_int , Q_int ou S_int (pour l'enregistrement des valeurs maxi)

4) L'intervalle 0 s'applique pour P_int , Q_int ou S_int (intervalle actuel pour les possibilités de coupure)

5) L123 = phases isolées L1, L2, L3 et LTHT = tarif réduit et plein tarif

Réglages possibles des paramètres de l'enregistreur de données

Trigger: relais1, relais2, both, off	Pretrigger: 0%, 25%, 50%, 75%	disable Trigger: externe (entrée de synchronisation), off
Sample time: 0, 3s, 0, 6s, 1s, 2s, 15s, 30s, 1 min, 2 min, 5 min, 10 min, 15 min, 30 min	Set-time: 0s, 1 min, 2 min, 5 min, 10 min, 15 min, 30 min, 1 h, 2 h, 4 h, 8 h, 12 h, 1 day, 2 day, 4 day	Storemode: cyclic, once
Trace 1 ... 12: Source, off

Sources possibles pour relais, sorties analogiques et enregistreurs de données

U Δ

U 1

I

avg

IP

Q

S

P

F quence

P_int

Q_int

S_

Ext-

Source U

12 U1 I1 I1

avg

P1 Q1 S1 PF1

f

P_int

Q_int

S_int

Commande par interface (sauf pour enregistreur de données)

U23 U2 I2 I2

avg

P2 Q2 S2 PF2

U31 U3 I3 I3

avg

P3 Q3 S3 PF3

U_ moyen

U

I\Sigma

I_avg

P

Q

S

PF

—

—

In

In_avg

—

—

—

—

pour toutes les phases (uniquement avec relais)

Sources supplémentaires pour enregistreur de données

	EP	EQ	I hd	U hd
Source	EP1 / EP_L-	EQ1 / EQ_L-	I thdI 1.hd.	U thdU 1.hd.
	EP2 / EP_L+	EQ2 / EQ_L+
	EP3 / EP_H-	EQ3 / EQ_H-
	EP / EP_H+	EQ / EQ_H+	I 15.hd	U 15.hd

2.5 Réglage en usine des paramètres de l'appareil

Entrées Tension composée primaire du convertisseur		Tension composée secondaire du convertisseur	Courant primaire du convertisseur	Courant secondaire du convertisseur	Impulsions synchrones
4 fils 500 V 500 V 5	A 5 A interne, 15 minutes
Relais 1 I1 5 A maxi	Source Valeur limite 0 arrêt	Type de contact Hystérésis		, Retard	Mémoire d'alarmes
Relais 2 U1	240 V maxi	0 arrêt
	Source Sortie	Source de début	Source de fin
Sortie analogique 1	PΣ	4 ... 20 mA	0 W	2000 W
Sortie analogique 2	QΣ	4 ... 20 mA	0 VAr	1000 VAr
Sortie analogique 3	I2 4 ... 20 mA	0 A 5 A
Sortie analogique 4	U2	4 ... 20 mA	0 V	250 V
	Source	Type d'énergie	Sens de l'énergie	Taux d'impulsions	Tarif
S01	EPΣ	Energie active	Référence	10 impulsions/kWh	Plein tarif
S02	EPΣ	Energie active	Emission	10 impulsions/kWh	Plein tarif
Afficheur	Luminosité 5	Filtre 0
RS-232, RS-485	Vitesse de transmission 9600 bauds	Adresse 250	Parité : pair	Protocole E244
Compteur d'énergie	Mode LTHT
Puissance réactive	selon DIN

Réglage en usine de l'enregistreur de données

Trigger: off	Pretrigger: 50%	disable Trigger: off
Sampletime: 0,3 s	Storetime: 1 min	Storemode: once
Trace 1 ... 12: tous off

Ce tableau s'applique au réglage "Set - set default".

3 Utilisation de l'A2000

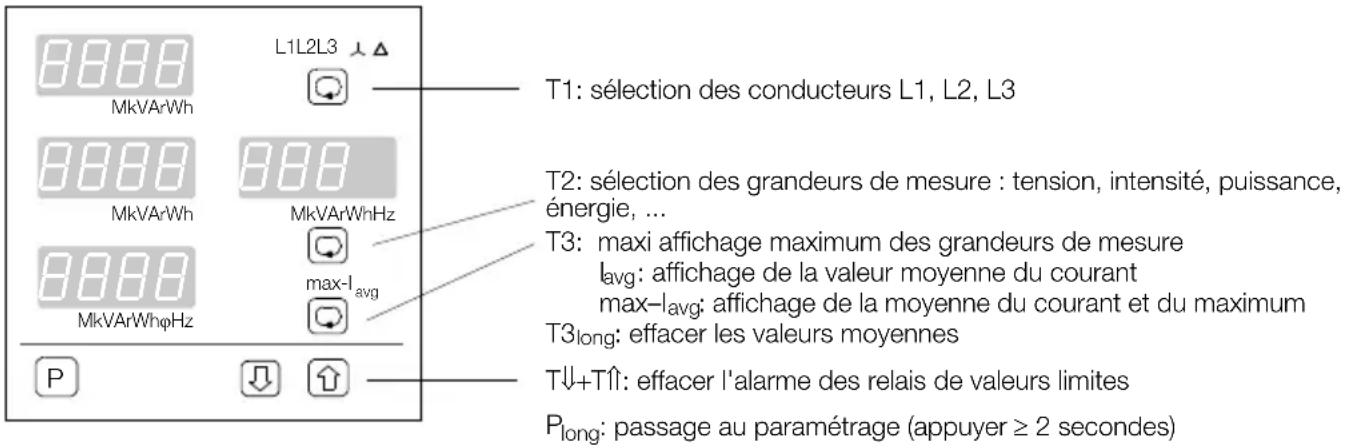

3.1 Eléments de commande

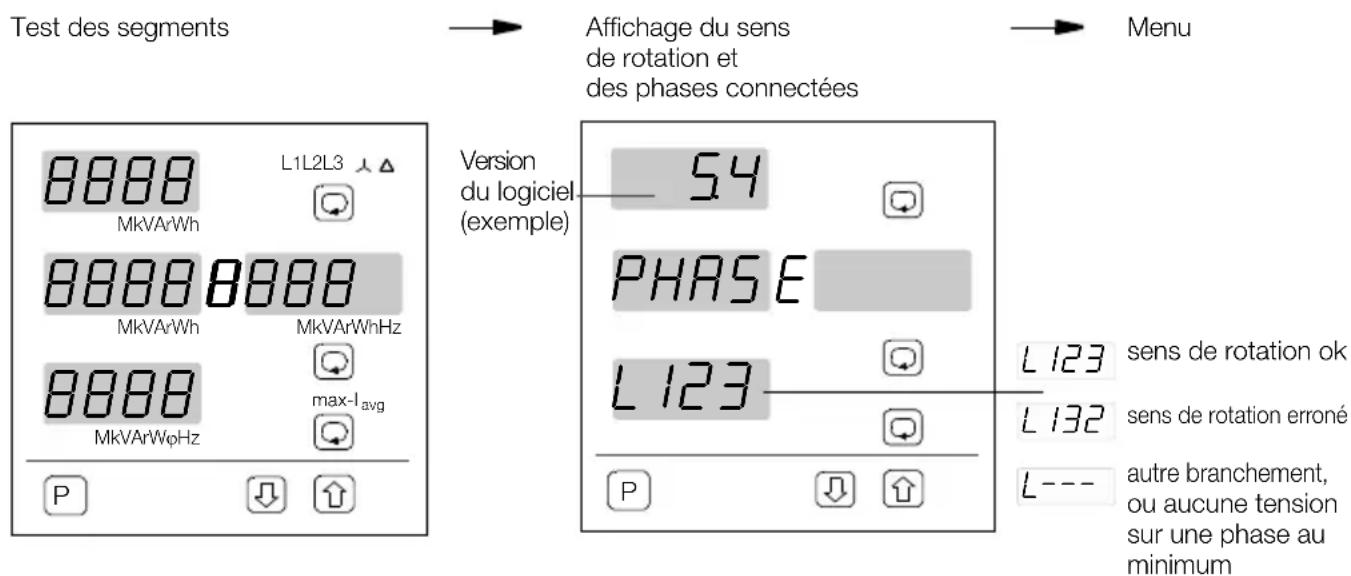

3.2 Comportement lors de la mise en circuit de la tension auxiliaire

Lors de la mise en service, c'est le mode qui était affiché avant l'arrêt de l'appareil qui apparaît à nouveau.

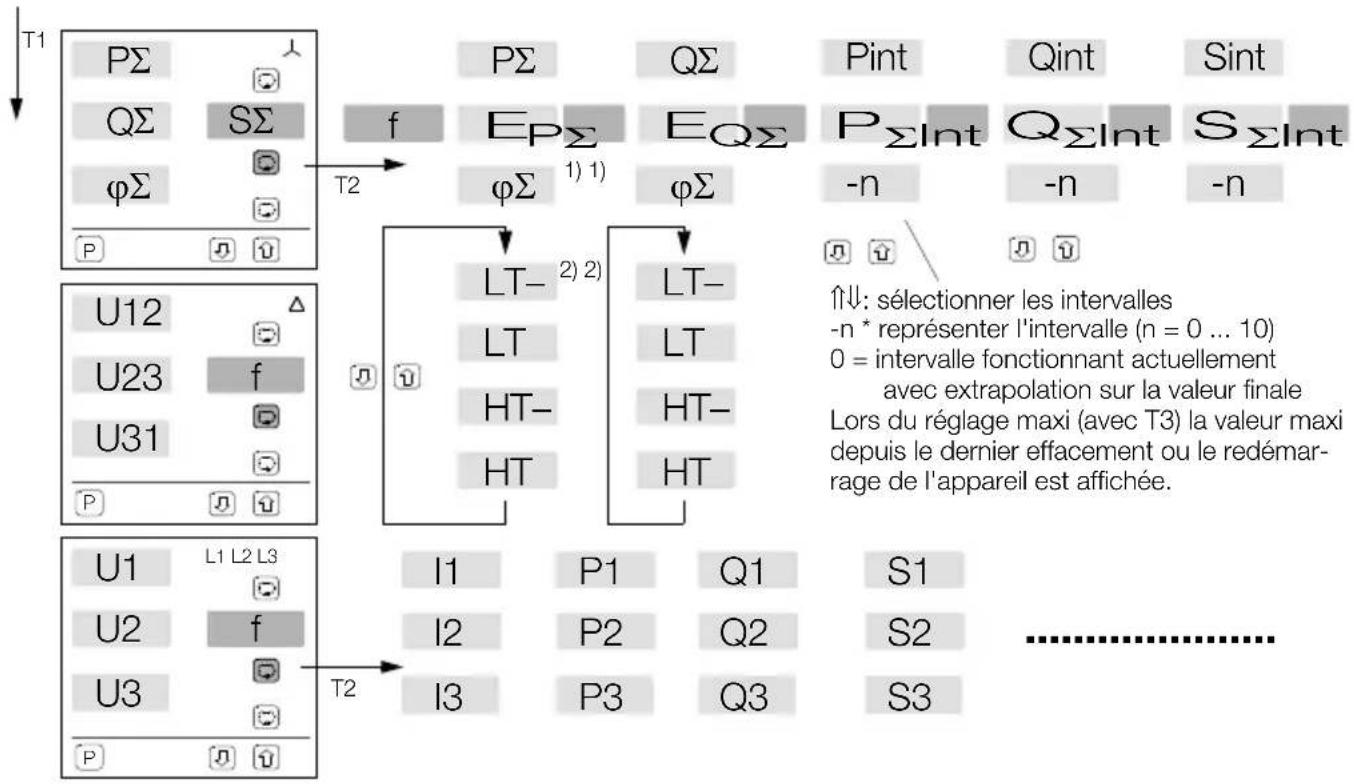

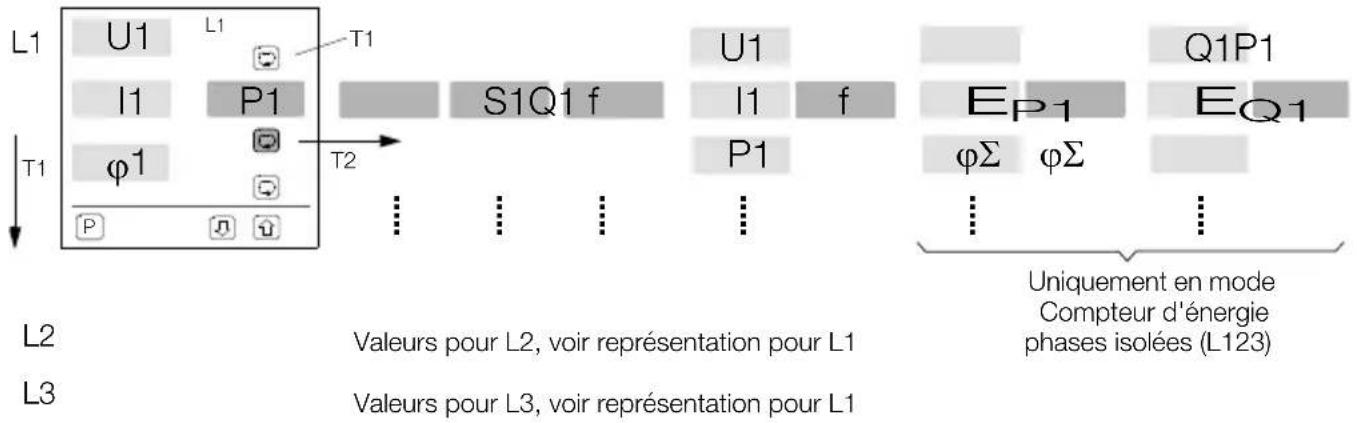

3.3 Menu d'affichage lors des mesures dans les réseaux à 4 fils
    note right of L2: Valeurs pour L2, voir représentation pour L1
    note left of L3: Valeurs pour L3, voir représentation pour L1
    note right of L2: Uniquement en mode
    note right of L3: Compteur d'énergie
    note right of L2: phases isolées (L123)

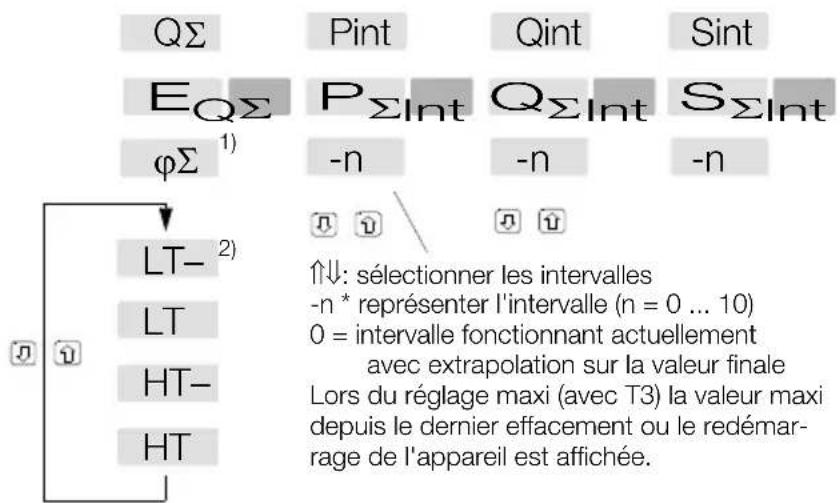


Si un champ tournant est détecté sur les entrées U ou I de l'A2000, un champ tournant est détecté sur les entrées U ou I, le courant du conducteur neutre s'affiche à la place de la fréquence.

L1, L2, L3, , et L123 constituent 6 groupes d'affichage. Lorsqu'on quitte un groupe, le mode d'affichage actuel est mémorisé. Celui-ci est rétabli en cas de nouvel appel de ce groupe.

1) Mode Compteur d'énergie L123
2) Mode Compteur d'énergie LTHT

3.4 Menu d'affichage lors des mesures dans les réseaux 3 fils

Si un champ tournant est détecté sur les entrées U ou I de l'A2000, le courant du conducteur neutre s'affiche à la place de la fréquence.

Lors de l'affichage des valeurs maxi- mum des harmoniques, on peut afficher avec la touche l'heure et la date aux- quelles une valeur maximum donnée a été enregistrée (uniquement pour le modèle avec enregistreur de données).

1) Mode Compteur d'énergie L123
2) Mode Compteur d'énergie LTHT

LT-

Emission à tarif réduit

LT

Réception à tarif réduit

HT-

Emission à plein tarif

HT

Réception à plein tarif

3.5 Affichage des erreurs

Erreur de paramètre

Erreur dans la partie analogique

Erreur de calibrage

Un ou plusieurs paramètres sont endommagés de manière irréparable.

Remède : passer dans le menu de configuration avec P long

SET USER active les valeurs que vous avez mémorisées comme jeu de paramètres propres

SET DEFAULT repositionne tous les paramètres sur le réglage usine

Vérifiez avec un multimètre dans la gamme de tension continue si les tensions de mesure présentent une proportion à tension continue > 6 V.

Si ce n'est pas le cas, la partie analogique est défectueuse. Envoyez votre appareil à notre service après-vente.

Les valeurs calibrées dans l'EEPROM sont endommagées.

Envoyez votre appareil à notre service après-vente.

4 Configuration de l'A2000

Les modifications sont possibles ici seulement lorsque le commutateur DIP 'LOCK' se trouve sur la position 'off'.

    J["Valeurs limites. mini/maxi actif Source, hystérésis mémoris. alarmes"] --> K["Réglage de la luminosité et du filtre d'affichage"]
    K --> L["Rapports transformation des convert. ext., entrée synchrone"]
    L --> M["Source Plage sortie"]
    M --> N["Source (énergie active/réactive) N° d'impulsions"]
    N --> O["Afficher/configurer ENREGISTREUR de données"]
    O --> P["Configurer compteur d'énergie Tarif réduit"]
    P --> Q["Configurer les interfaces"]
    Q --> R["Mémoriser param. Charger paramètres Effacer les énergies Régler l'heure"]

    S["voir chap. 4.1 page 20"] --> K
    T["voir chap. 4.2 page 22"] --> K
    U["voir chap. 4.3 page 24"] --> K
    V["voir chap. 4.4 page 26"] --> K
    W["voir chap. 4.5 page 27"] --> K
    X["voir chap. 4.6 page 28"] --> K
    Y["voir chap. 4.7 page 33"] --> K
    Z["voir chap. 4.8 page 34"] --> K
    AA["voir chap. 4.9 page 36"] --> K
    AB["T3 avec mémorisation"] --> AC["T3"]

    style J fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333

4.1 Configurer les relais de valeurs limites

Exemple : relais de valeur limite 2 mais avec d'autres grandeurs et valeurs.

: réglage des valeurs

0

☐ : réglage des valeurs on / dip, sert à verrouiller les paramètres de relais :

L'ajustement des paramètres peut être bloqué ou libéré à l'aide du commutateur DIP 'LOCK'. Exemples:

1. tous les paramètres doivent être modifiables: 'LOCK' = position off, rel-change = sans importance
2. tous les param. ne doivent pas pouvoir être modifiés: 'LOCK' = position on, rel-change = dip
3. tous les paramètres ne doivent pas pouvoir être modifiés à l'exception des paramètres du relais: 'LOCK' = position on et rel-change = on rel-change peut être positionné sur 'on' seulement après que 'LOCK' = oFF a été réglé

4.2 Réglage de la luminosité et du filtre d'affichage

Réglage de la luminosité

Réglage du filtre d'affichage

Paramètres de luminosité

: Réglage des valeurs

0 ... 7

0 Luminosité minimum

7 Luminosité maximum

Les valeurs sont prises en compte immédiatement après leur entrée.

Pour les conserver, il est cependant recommandé de les mémoriser

Paramètres du filtre d'affichage

: Réglage des valeurs

Constante de temps en s 0 ... 30

0 pas de filtrage

30 filtrage maximum

Le filtre d'affichage est un filtre logiciel qui fait fonction de passe-bas avec une constante de temps .

Pour soulager l'écran en cas de variation du signal d'entrée ou de signaux parasites, on peut programmer une constante de temps entre 0 et 30 s. En cas de hausse brusque du signal d'entrée, la valeur affichée s'approche lentement de la valeur effective, avec une constante de temps choisie en conséquence. Après 5 τ une

valeur proche de 100% du signal d'entrée est affichée.

Si l'on veut afficher les variations immédiatement et sans filtre, on règle la constante de temps sur 0.

4.3 Configurer les entrées de mesure, l'entrée synchrone

Convertisseur d'entrée Courant secondaire : 1.00 kA

Convertisseur d'entrée Ajustage du convertisseur de courant

Fréquence du réseau synchronisation

Impulsion de synchronisation toutes les 15 min

: réglage des valeurs

1 ou 5 A

: réglage des valeurs

0,900 ... 1,100

: réglage des valeurs

Auto Toutes les phases, tension et courant sont balayés

U 1-3 Uniquement ces tensions sont utilisées

: réglage des valeurs

ext., 1 ... 60 minutes

E≡t impulsion de synchronisation externe à l'entrée synchrone ou interne par l'intervalle réglé de 1 ... 60 minutes.

4.4 Configurer les sorties analogiques (sauf pour Profibus-DP)

    O["T1: Sélection des sources L1, L2, L3 phases isolées L12,L23, L13 tensions de conducteur extérieur valeurs collectivese L123 courant de neutre T2: Sélection des grandeurs de mesure VΔ V, A, AVG, W, VAr, VA, φ, Hz, Wi, VAri,VAi, externe"] --> P["Réglage des valeurs 4-20 = 2-10V oder 4-20mA Grandeurs de sortie écran volt mA 0-20 0-10 0-20 4-20 2-10 4-20 2020 ±10 ±20 1010 ±5 ±10 DIP A1: U=on I=on I=off U=off Les commutateurs DIP afférents doivent être correctement positionnés !"]
    P --> Q["Réglage des valeurs 0 ... 9999 bei P: -999 ... 9999"]
    Q --> R["Réglage des val. 0 ... 9999 bei P: -999 ... 9999"]

Les mêmes illustrations et valeurs s'appliquent pour la sortie analogique 2.

En option, il peut exister en plus les sorties 3 et 4.

1) Dans le cas des puissances périodiques, la source se réfère à la dernière valeur completée (-0) de l'intervalle (P Σint , Q Σint , S _Σint )

4.5 Configurer les sorties d'impulsions

Source pour la sortie d'impulsions 1 T3 avec mémorisation

Source pour la sortie d'impulsions 1 : énergie collective (4L)

Sortie d'impulsions 1 Taux d'impulsions 10 impulsions/kWh

Sortie d'impulsions 2: ainsi que sortie d'impulsions 1

Sorties d'impulsions Longueur d'impulsions 0,1 s

T1: sélection des sources L1, L2, L3,

T2: sélection des grandeurs de mesurel énergie active/réactive kWh, kVArh, Mwh, MVArh

: réglage des valeurs

: réglage des valeurs

1 ... 5000 imp./kWh (MWh) ou kVArh (MWArh)

Résolution: 1 impulsion pour un taux < 1000 10 impulsions pour un taux ≥ 1000

☐: réglage des valeurs 0,1 s ... 0,8 s

I P.L = Importation, tarif réduit ; I P.F = Importation, plein tarif, énergie reçue du réseau (signe plus)

E P.L = Exportation, tarif réduit ; E P.H = Exportation, plein tarif, énergie envoyée au réseau (signe moins)

Dans le cas de l'énergie réactive, les réglages "import, export" n'ont pas d'importance car cette énergie est toujours indiquée de manière positive.

4.6 Afficher/configurer l'enregistreur de données

Affichage lors du réglage source de déclenchement rel 1, rel 2, both

Des points se déplaçant signalent un enregistrement dans la mémoire de données

Nombre de fenêtres d'événements accumulées 1...N, FULL

Un point signale que l'événement de déclenchement a été reconnu

Nombre maxi. d'événe- ments de déclenchement enregistrables (N)

Lorsque le chiffre 0 clignote : la mémoire disponible est trop petite pour le réglage sélectionné, l'enregistrement ne peut pas démarrer

Lorsque l'enregistreur de données n'effectue pas d'enregistrement,

l'affichage clignote alternativement : Logger/stop

Attention:

si l'horloge en temps réel est arrêtée, l'affichage clignote alternativement : Logger/time date

L'enregistreur de données est arrêté :

- lorsque la mémoire est pleine et le "Storemode = once"

- lors de la modification d'un paramètre de l'enregistreur (affichage Logger/stop)

- en cas d'arrêt de l'enregistreur de données avec

court

- en cas d'arrêt de l'enregistreur de données avec

long

Attention : le démarrage provoque l'effacement des enregistrements existants !

Affichage lors du réglage source de déclenchement OFF

Des points se déplaçant signalent un enregistrement dans la mémoire de données

0...99%, FULL (saturation de la mémoire)

Si la tension d'alimentation est coupée au cours d'un enregistrement, le A2000 complète les échantillons manquants après le rétablissement du courant :

• La valeur 0 est entrée pour toutes les grandeurs de mesure, sauf pour les énergies (dernier état du compteur)
• Si la source de déclenchement est activée, le début de la coupure du réseau fait toujours office de déclencheur.
• Si la source de déclenchement est réglée sur OFF, le début de la coupure du réseau est gelé sur l'heure du dernier déclencheur (heure du premier déclencheur = début de l'enregistrement).
• Si la coupure du réseau dure plus longtemps que le reste de la durée de mémorisation, la fenêtre courante est fermée et, si la source de déclenchement est activée, une nouvelle fenêtre non déclenchée ouverte.

Si la source de déclenchement est réglée sur OFF, en mode de mémorisation cyclique et avec une interruption de réseau qui dure plus longtemps que la durée de mémorisation, la mémoire complète est écrasée.

Réglage de la source de déclenchement

Réglage de la position de déclenchement

Blocage externe du déclenchement si la source de déclenchement ≠ OFF

Enregistreur de données MARCHE/ARRET si source de déclenchement ≠ OFF

Si la diode de déclenchement est sur OFF, l'enregistrement s'effectue en continu dans la mémoire. La mémorisation des alarmes ne concerne pas l'enregistreur de données.

Le déclenchement peut être empêché par l'intermédiaire de l'entrée synchrone

1) Si l'entrée externe est utilisée comme entrée synchrone, elle ne peut pas être commutée sur externe (affichage : -no-)

L'enregistreur de données peut être lancé et arrêté par l'intermédiaire de l'entrée synchrone. Marche et Arrêt par le clavier n'est plus possible dans ce cas-là.

1) Si l'entrée externe est utilisée comme entrée synchrone, elle ne peut pas être commutée sur externe (affichage : -no-)

Temps d'exploration

Durée de mémorisation

5ec: 0.3, 0.6, 1, 2, 5, 10, 15, 30

Pin: 1, 2, 5, 10, 15, 30 Hour: 1, 2, 4, 8, 12
Pin: 1, 2, 5, 10, 15, 30 Hour: 1, 2, 4, 8, 12, 24
day: 1, 2, 4, 7, 14, 31

A partir du "Sampletime" T_sa , du "Storetime" T_st et du nombre de "Traces" Tr à enregistrer on obtient un nombre maximum d'événements de déclenchement mémorisable N pour un espace mémoire de 512 Ko

$$ N = (2 5 0 0 0 0 \times T _ {s a}) / (T _ {s t} \times \Sigma T r) $$

(N arrondi à un nombre entier : Nmin = 1, Nmax = 99)

Si pendant ce réglage l'affichage clignote, la mémoire est trop petite pour ce réglage

La mémoire est écrasée régulièrement lorsqu'elle est pleine

Sélection de 12 grandeurs maximum qui doivent être enregistrées

Arrêt de l'enregistreur de données lorsque la mémoire est pleine.

T1: Sélection des sources

L1, L2, L3 phases isolées

L12,L23,L13 tensions de

conducteur extérieur

valeurs collectives

L123 courant de neutre

T2: Sélection des grandeurs de

mesure

V_, A, A_AVG, W,

VAr, VA, φ, Hz, Wi,

VAri,VAi,Wh,

VArh, Ahd, Vhd, OFF

Pour les puissances intermittentes, la source se rapporte à la valeur du dernier intervalle

écoulé (P , Q , S _ )

Si la source est désactivée, toutes les traces suivantes sont inopérantes (le menu passe à Début déclencheur)

4.7 Configurer le mode Compteur d'énergie/Tarif réduit

4.8 Configurer les interfaces

Les valeurs s'appliquent aussi bien pour l'interface RS485 que pour la RS232.

Les deux interfaces ne doivent/peuvent cependant pas être en service simultanément.

S'affiche uniquement sur le modèle à interface LON :

LON-Service, uniquement avec touche enfoncée

S'affiche uniquement sur le modèle à Profibus-DP:

Un seul des deux modèles peut être installé de manière optimale. Le modèle à interface L9N n'a pas d'interface RS-485 et le modèle à Profibus-DP n'a pas d'interface RS-485 à sorties analogiques.

4.9 Charger/effacer les paramètres, régler l'heure

☐ : réglage des valeurs no/yes. Pour des raisons de sécurité il faut ici appuyer sur ou pendant plus de 2 sec. ——— yes charge/mémorise les paramètres correspondants —— — yes efface — toutes les valeurs des compteurs

Sélection avec ou sans signe de polarité

S'affiche uniquement sur le modèle à enregistreur de données, LON ou Profibus:

Sélection et mémorisation des heures et des minutes (affichage clignote)

Sélection et mémorisation du jour, du mois et de l'année

☐ : Sélection : Réglage des heures et des minutes (les secondes sont mises à zéro lors de la mémorisation)
☐: Sélection : Réglage du jour, du mois et de l'année

5 Branchements, circuits électriques

Configuration des sorties analogiques : dans cet exemple :
A1: U (U=on, I=off)
A2: I (U=off, l=on)
A3: U
A4:1

Branchement RS-232 Branchement RS-485 (sauf sur le modèle à LON)

Branchement Profibus DP (option)

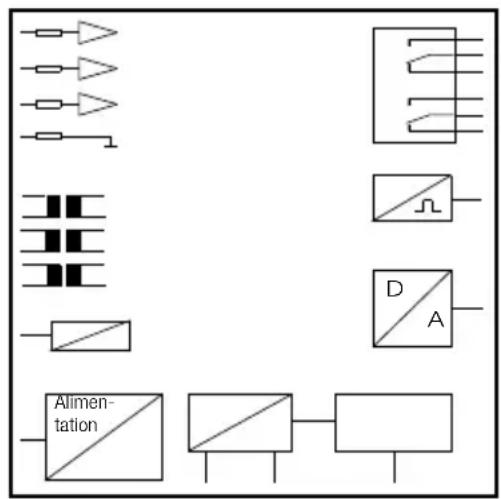

Circuits séparés galvaniquement

Entrées tension	L1
	L2
	L3
	N

Entrées courant	1
	2
	3

Entrée synchrone

—

Tensions d'alimentation indiquées sur la plaque signalétique

Attention:

L'appareil ne possède pas d'interrupteur principal.

Relais de valeur limite 1

Relais de valeur limite 2

Sorties d'impulsions

S01, S02 (option)

un point de référence commun +

Sorties analogiques

A1, A2, (A3, A4 option)

un point de référence commun ⊥

6 Description des interfaces

Dans les sous-chapitres suivants, les interfaces ne sont que brièvement décrites.

Vous trouverez une description exhaustive des protocoles d'interface dans les documents suivants :

Protocole de communication selon DIN Projet 19244 Référence 3-349-125-04

Protocole de communication selon EN 60870 Référence 3-349-128-04

Protocole de communication selon Modbus - _od I - Référence 3-349-225-03 (anglais)

Protocole de communication selon Modbus - Mod2 - Référence 3-349-129-03 (anglais)

Interface LON Référence 3-349-091-04

Interface Profibus Référence 3-349-092-04

6.1 Généralités

L'appareil est équipé en standard d'une interface RS232 et d'une interface RS485. Elles ne doivent toutefois pas être en service simultanément. Si l'interface LON est installée (option) la RS485 est supprimée. Affectation des contacts voir chap. 5 page 38. Si l'interface LON est remplacée par l'interface Profibus-DP en option, l'interface RS-485 et les sorties analogiques disparaissent. Pour l'occupation des bornes, voir la description de l'interface Profibus-DP.

• Format des caractères :8 bits de données, 1 bit de parité, 1 bit d'arrêt
• Parité: pair (even), impair (odd), nul (space), néant (no)

Les réglages suivants sont nécessaires pour répondre à la norme choisie :

– DIN projet 19244 : pair (even), avec modem : néant (no)
- EN 60870: pair (even)
- Modbus: pair (even), impair (odd), néant (no)

RS-232

Côté maître, il peut s'avérer nécessaire d'utiliser des ponts, par exemple DCD+DTR+DSR et RTS+CTS, en fonction du logiciel pilote.

RS-485

Lors de l'utilisation de l'interface RS485, il est possible de connecter jusqu'à 32 appareils sur le bus. Tous les branchements ABC sont alors reliés en parallèle. Le câblage doit être effectué d'un appareil à l'autre et non pas en étoile. En cas de longueur de ligne supérieure à 5 m, le bus devrait être terminé à ses deux extrémités avec l'impédance caractéristique (par exemple 200 Ω entre A et B).

6.2 Protocole de communication

Le protocole de transmission utilisé est celui conforme à la norme DIN projet 19244, EN 60870 ou Modbus-Protocol pour la communication entre le niveau commande de champ et le niveau appareil. Dans l'A2000, seul un sous-ensemble des fonctions définies dans la norme est utilisé. Des descriptions différentes sont proposées pour les différents protocoles de communication.

Les fonctions non utilisées sont l'accusé de réception des demandes par un caractère unique et la commande de transmission à l'aide d'un bit de fin de bloc.

Comportement dans le temps

Disponibilité pour émission/réception après mise en service t	ber > 5 s
Temps de retard des caractères (émetteur A2000) t	zvs < 3 ms
Temps de retard des caractères (maître) t	zvm < 100 ms
Temps de retard de la réponse (émetteur A2000) 10 ms < t	av < 100 ms
Temps d'attente de la demande après réponse de l'A2000 (maître) t	aw > 10 ms

Découpe dans le tableau de commande 138 ^+1 x 138 ^+1 mm
Toutes les dimensions sont indiquées en mm

8 Caractéristiques techniques

Entrées de mesure

Entrées tension

Conducteur – conducteur 0 ... 500 ... 550 V, 40 ... 70 Hz

Conducteur– N (terre) 0 ... 290 ... 320 V, 40 ... 70 Hz

Sucharge 1,2 fois

Impédance d'entrée > 290 kΩ

Consommation propre < 1,1 W

Entrées courant 0 ... 1 0 ... 5 ... 6 A,

Surcharge 1,4 fois en permanence,

30 A / 10 s,

100 A / 3 s

Consommation propre < 150 mW

Taux d'exploration 32 cycles par période et valeur de mesure

Erreur de mesure VN = valeur nominale

VM = valeur de mesure

Courant ± (0,25 % VN + 1 digit)

pour VM > 2 % VN

Tension ± (0,25 % VN + 1 digit)

± (0,5 % VN + 1 digit)

Facteur de puissance ± 0,02 pour U et I > 10 % VN

Fréquence ± 0,02 Hz

Fonctionnement à 4 quadrants

mesure: réf. et émission, inductive et capacitive

Interfaces

RS-232 et RS-485

ou :

RS-232 et LON

ou

RS-232 et Profibus-DP

Vitesse de transmission 1200, 2400, 4800, 9600, 19200 Baud

Parité pair, impair, nul, néant

Protocole pour

RS-232 et RS-485

réglable :

Bus d'appareil GMC

(DIN projet 19244), EN

60870 ou Modbus (RTU)

Entrée synchrone

Activée en court-circuit avec R < 10 Ω

Désactivée ouverte avec R > 10 MΩ

Sorties d'impulsions

Contact Open Emitter

Courant ON 10 mA ... 27 mA

OFF < 2 mA

Tension externe 8 ... 30 V

Durée d'impulsion réglable de 100 à 800 ms

Pause entre impulsions ≥ 10 ms

Sorties analogiques

Grandeur de sortie configurable

Courant

Plages 0 - 20 mA, 4 - 20 mA, ± 20 mA

Charge max. 500 Ω

Influence de charge < 0,8 μA/Ω

(0 ... 250 ... 500 Ω)

Résolution 0,1% plage de réglage

Limite d'erreur ± 0,5 % de la val. finale

Tension

Plages 0 - 10 V, 2 - 10 V, ± 10 V

Charge < 20 mA

Influence de charge pas d'influence jusqu'à > 10 KΩ

Résolution 0,1% plage de réglage

Limite d'erreur ± 1,0% de la val. finale

avec plage de réglage = fin de la plage – début de

la plage p. ex. 1200 W = 1500 W - 300 W

(valeurs pouvant être choisies librement)

Sorties relais

Capacité de coupure / 250 V, 2 A 500 VA / 50 W (charge nominale)

Durée de vie > 500000 commutations

Affichage

Type DEL 7 segments

Couleur rouge

Hauteur des chiffres 13,2 mm

Capacité d'affichage

Energie 999999999

Facteur de puissance 1,00

Autres grandeurs 9999

Horloge interne (uniquement sur le modèle à enregistreur de données, LON ou Profibus)

Précision < 2,5 s/jour

Alimentation électrique pile au lithium, Durée de vie : env. 8 ans

Alimentation électrique

Tension d'alimentation

Charactéristique H0 230 V / 115 V ± 10% 45 ... 65 Hz

Charactéristique H1 20 ... 69 V 45 ... 450 Hz 20 ... 72 V =

Charactéristique H2 73 ... 264 V 45 ... 450 Hz 73 ... 276 V =

Charactéristique H3 20 ... 27 V \~ 45 ... 450 Hz 20 ... 36 V =

Puissance consommée max. 15 VA

L'appareil ne possède pas d'interrupteur principal propre. C'est pourquoi il faut s'assurer lors de l'installation

- qu'un interrupteur est prévu dans l'installation du bâtiment,

- qu'il se trouve à proximité de l'appareil, dans un lieu facilement accessible pour l'utilisateur

- et qu'il est identifié comme dispositif d'isolation pour l'appareil.

Sécurité électrique

Exécutions IEC 61010-1/ EN 61010-1

Classe de protection II

Catégorie de mesure III entrées, Il relais

Taux de contamination 2

Tension d'essai entrées de mesure: 3,7 kV

Type de protection IEC 60529 / EN 60529

Face avant IP 52

Boîtier IP 30

Bornes IP 20

Fusibles

Le circuit d'alimentation est protégé par un fusible soudé à l'intérieur :

Charactéristique H0 T160mA/250V

Charactéristique H1 T1A/250V

Charactéristique H2 T250mA/250V

Charactéristique H3 T1,25A/250V

CEM

Emission de parasites/

Tenue aux parasites IEC 61326 / EN 61326

Conditions d'environnement

Temp. de travail 0 ... 50 °C

Temp. de stockage - 25 ... 70 °C

Humidité rel. de l'air 75% sans condensation

Boîtier

Dimensions de la face avant 144 x 144 mm

Découpe dans le tableau

de commande 138 +1 x 138 +1 mm

Hauteur du cadre avant 8 mm

Profondeur d'encastrement 59,1 mm

Poids 1 kg (sans emballage)

Fixation brides filetées DIN

Type de branchement blocs de bornes filetées

9 Entretien – Reprise et élimination respectueuse de l'environnement

Entretien

L'A2000 n'est pas soumis à un intervalle de service.

Reprise et élimination respectueuse de l'environnement

L'A2000 est un produit de Catégorie 9 selon la loi ElektroG (Instruments de surveillance et de contrôle).

Cet appareil n'est pas soumis à la directive RoHS.

Conformément à WEEE 2002/96/CE et ElektroG, nos appareils électriques et électroniques (à partir de 8/2005) sont marqués du symbole ci-contre selon DIN EN 50419.

Ces appareils ne doivent pas être éliminés avec les ordures ménagères. Pour la reprise des vieux appareils, veuillez vous adresser à notre service entretien, voir chapitre 10 pour l'adresse.

10 Service réparation et pièces de rechange Centre d'étalonnage et service de location d'appareils

En cas de besoin, adressez-vous à :

90471 Nürnberg, Allemagne

Téléphone [phone]

Télécopie [phone]

E-mail [e-mail]

Cette adresse n'est valable que pour l'Allemagne.

A l'étranger nos filiales et représentations se tiennent à votre entière disposition.

11 Support produits

En cas de besoin, adressez-vous à :

Support Produit Hotline

Téléphone [phone]

Télécopie [phone]

E-mail [e-mail]

Rédigé en Allemagne • Sous réserve de modifications • Vous trouvez une version pdf dans l'internet

GOSSEN METRAWATT
