VDV427-110 - Outil à main Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Outil à main
Fonction principale	Testeur de câbles et de connecteurs
Compatibilité	Compatible avec les câbles de type RJ45, RJ11 et coaxial
Alimentation	Piles 9V (non incluses)
Dimensions	Compact et léger, facile à manipuler
Utilisation	Idéal pour tester la continuité et la configuration des câbles
Maintenance	Nettoyer régulièrement les contacts et vérifier l'état des piles
Sécurité	Utiliser dans un environnement sec et éviter les courts-circuits
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Manuel d'utilisation disponible en ligne

FOIRE AUX QUESTIONS - VDV427-110 Klein Tools

Comment utiliser l'outil Klein Tools VDV427-110 ?

Pour utiliser l'outil VDV427-110, insérez le câble dans l'ouverture appropriée, sélectionnez le type de test souhaité, puis appuyez sur le bouton de test. Suivez les instructions affichées sur l'écran.

Que faire si l'outil ne s'allume pas ?

Assurez-vous que les piles sont correctement installées et qu'elles ne sont pas épuisées. Remplacez les piles si nécessaire.

L'outil peut-il tester différents types de câbles ?

Oui, le VDV427-110 est conçu pour tester divers types de câbles, y compris les câbles coaxiaux, les câbles Ethernet et les câbles téléphoniques.

Comment interpréter les résultats du test ?

Les résultats du test seront affichés sur l'écran. Consultez le manuel d'utilisation pour une explication détaillée des codes et des indicateurs de test.

L'outil est-il étanche ?

Non, le Klein Tools VDV427-110 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Comment nettoyer l'outil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'outil. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Klein Tools ou sur le site officiel de Klein Tools.

L'outil est-il couvert par une garantie ?

Oui, le Klein Tools VDV427-110 est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation.

MODE D'EMPLOI VDV427-110 Klein Tools

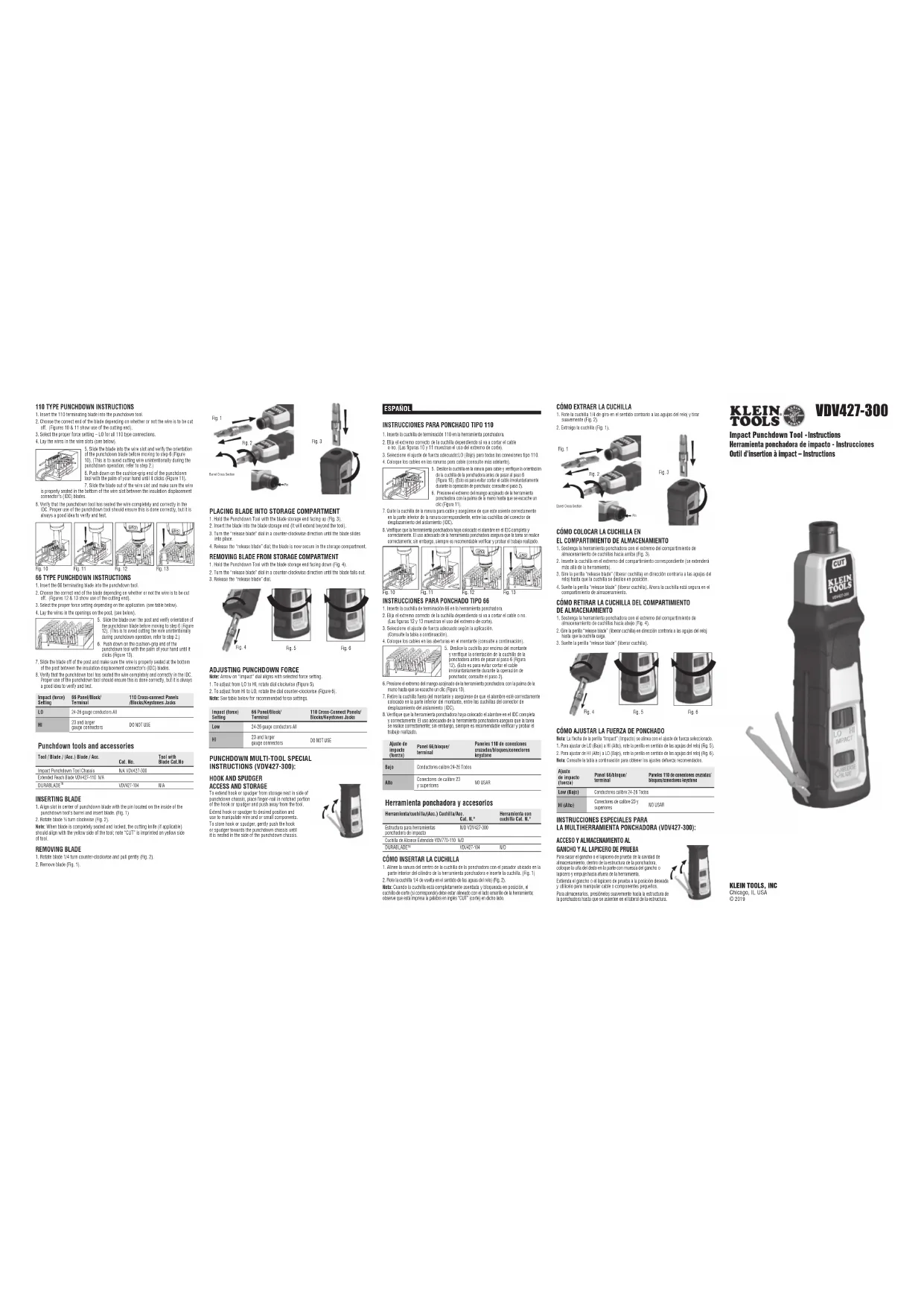

C U T CUT KLEIN TOOLS, INC Chicago, IL USA © 2019 VDV427-300 Impact Punchdown Tool - Instructions Herramienta ponchadora de impacto - Instrucciones Outil d'insertion à impact– InstructionsINSERTION DE LA LAME DANS LE COMPARTIMENT DE RANGEMENT1. Tenez l'outil d'insertion, le compartiment de rangement de la lame orienté vers le haut (Fig.3).2. Insérez la lame dans le compartiment de rangement (elle dépassera de l'outil).3. Tournez le cadran de déclenchement de la lame dans le sens antihoraire jusqu'à ce que la lame glisse en place.4. Relâchez le cadran de déclenchement de la lame; la lame est maintenant rangée en toute sécurité dans le compartiment de rangement.RETRAIT DE LA LAME DU COMPARTIMENT DE RANGEMENT1. Tenez l'outil d'insertion, le compartiment de rangement de lalame orienté vers le bas (Fig.4).2. Tournez le cadran de déclenchement de la lame dans le sens antihoraire jusqu'à ce que la lame tombe hors ducompartiment.3. Relâchez le cadran de déclenchement de la lame.RÉGLAGE DE LA FORCE D'IMPACTRemarque: La flèche du cadran «IMPACT» s'aligne avec le réglage choisi.1. Pour régler de Faible (LO) vers Fort (HI), tournez le cadran dans le sens horaire (Figure5).2. Pour régler de Fort (HI) vers Faible (LO), tournez le cadran dans le sens antihoraire (Figure6).Remarque: Voir le tableau ci-dessous pour les réglages recommandés.Réglage force d'impact66 - Panneau/Bloc/Borne110 - Panneaux interconnectés/Blocsd'interconnexion/PrisestrapézoïdalesFaibleConducteurs de calibre 24 à 26 Tous Fort Connecteurs de calibre 23 et plus grosNE PAS UTILISERINSTRUCTIONS SPÉCIALES POUR L'OUTIL D'INSERTION DE CÂBLE POLYVALENT (VDV427-300):ACCÈS ET RANGEMENT DU CROCHET ET DE LA POINTE DE TOUCHE Pour faire sortir le crochet ou la pointe de touche du compartiment de rangement dans le châssis d'insertion, placez un ongle dans la partie entaillée du crochet ou de la pointe de touche et éloignez-le de l'outil.Réglez le crochet ou la pointe de touche à la position désirée pour manipuler du fil ou des composants de petite taille.Pour ranger le crochet ou la pointe de touche, poussez doucement le crochet ou la pointe de touche vers le châssis d'insertion jusqu'à ce qu'il soit inséré dans le côté du châssis d'insertion.FRANÇAIS

C U T CUT INSTRUCTIONS POUR INSERTION DE TYPE110 1. Insérez la lame de type110 dans l'outil d'insertion.2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le fil. (Les figures 10 et11 montrent l'utilisation de l'extrémité coupante).3. Sélectionnez le réglage d'impact adéquat – Faible (LO) pour toutes lesconnexions de type110.4. Placez les fils dans les fentes de passage de fil (voir ci-dessous).5. Glissez la lame dans la fente de fil et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure10). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure11).7. Glissez la lame hors de la fente de fil et assurez-vous que le fil est en place au fond de la fente, entre les lames du contact autodénudant.8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans le connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et de faire un essai.INSTRUCTIONS POUR INSERTION DE TYPE66 1. Insérez la lame de type66 dans l'outil d'insertion.2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le fil. (Les figures 12 et13 montrent l'utilisation del'extrémité coupante).3. Sélectionnez le bon réglage d'impact en fonction de l'application. (Voir le tableau ci-dessous).4. Placez les fils dans les ouvertures de borne (voir ci-dessous).5. Glissez la lame sur la borne et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure12). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure13).7. Éloignez la lame de la borne et assurez-vous que le fil est bien en place au fond de la borne, entre les lames du contact autodénudant.8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans le connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et defaire un essai.Réglage force d'impact66 - Panneau/Bloc/Borne110 - Panneaux interconnectés/Blocs d'interconnexion/Prises trapézoïdalesFaibleConducteurs de calibre 24 à 26 Tous Fort Connecteurs de calibre 23 et plus grosNE PAS UTILISEROutils d'insertion et accessoiresOutil / Lame / (Acc.) Lame / Acc.

cat.Châssis de l'outil d'insertion à impactS/O VDV427-300Lame à Portée Étendue VDV427-110 S/ODURABLADE VDV427-104 S/O

INSERTION DE LA LAME1. Alignez la fente au centre de la lame avec l'ergot situé à l'intérieur du baril de l'outil d'insertion et insérez la lame (Fig.1).2. Tournez la lame d'un quart (¼) de tour en sens horaire (Fig.2).Remarque: Une fois la lame bien positionnée et verrouillée, la lame de coupe (le cas échéant) devrait s'aligner avec le côté jaune de l'outil; notez le mot «CUT» imprimé sur le côté jaune de l'outil.RETRAIT DE LA LAME1. Tournez la lame un quart (¼) de tour en sens antihoraire et tirez doucement (Fig.2).2. Retirez la lame (Fig.1). Barrel Cross Section Pin Fig. 3Fig. 2Fig. 1Fig. 5 Fig. 6Fig. 4Fig. 10 Fig. 13Fig. 12Fig. 11
