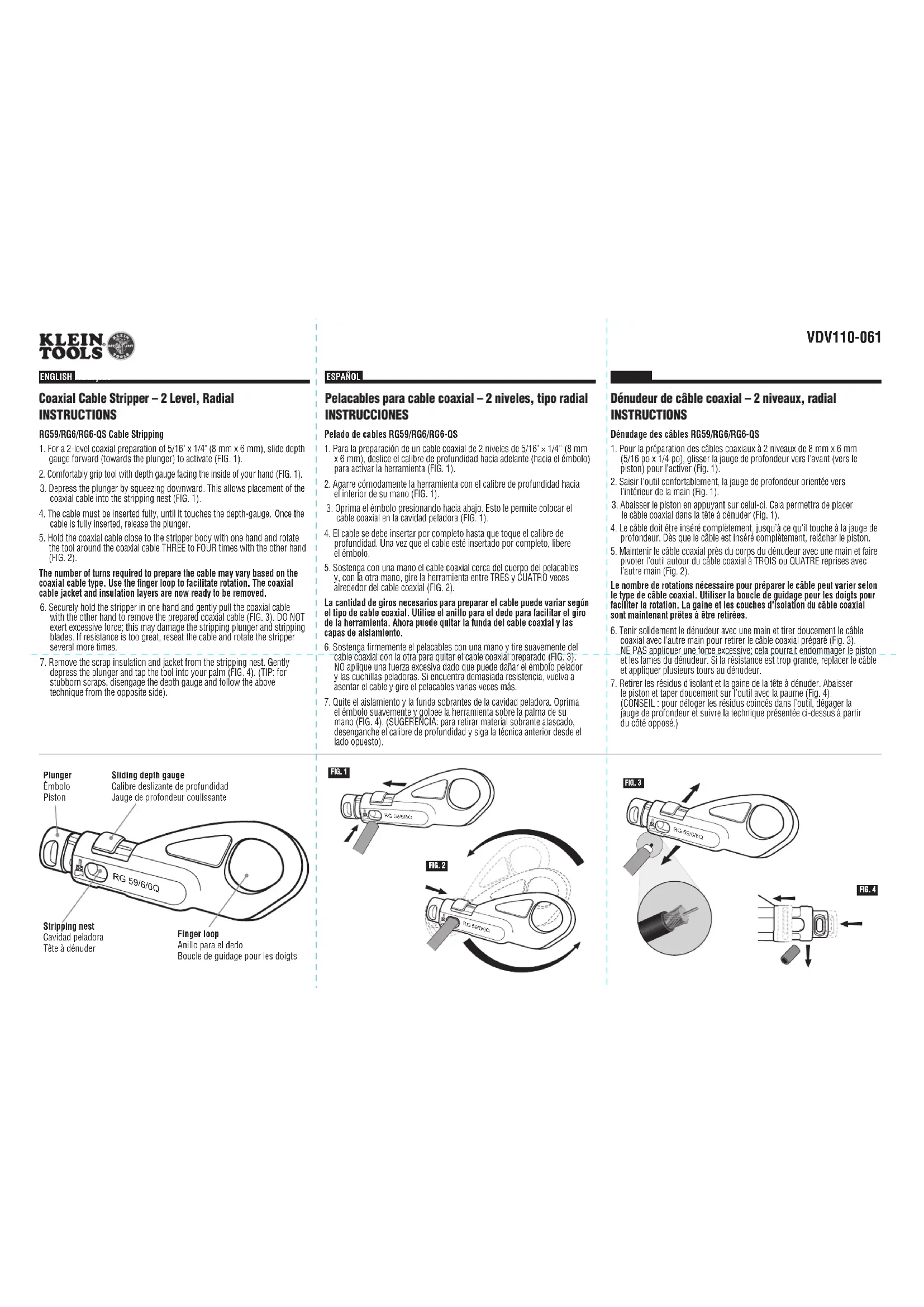

MODE D'EMPLOI VDV110-061 Klein Tools

1. Pour la préparation des câbles coaxiaux à 2niveaux de 8mmx6mm

(5/16po x 1/4po), glisser la jauge de profondeur vers l’avant (vers le piston) pour l’activer (Fig. 1).

2. Saisir l’outil confortablement, la jauge de profondeur orientée vers

l’intérieurde la main (Fig. 1).

3. Abaisser le piston en appuyant sur celui-ci. Cela permettra de placer

lecâblecoaxial dans la tête à dénuder (Fig. 1).

4. Le câble doit être inséré complètement, jusqu’à ce qu’il touche à la jauge de

profondeur. Dès que le câble est inséré complètement, relâcher le piston.

5. Maintenir le câble coaxial près du corps du dénudeur avec une main et faire

pivoter l’outil autour du câble coaxial à TROIS ou QUATRE reprises avec l’autre main (Fig. 2). Le nombre de rotations nécessaire pour préparer le câble peut varier selon le type de câble coaxial. Utiliser la boucle de guidage pour les doigts pour faciliter la rotation. La gaine et les couches d'isolation du câble coaxial sont maintenant prêtes à être retirées.

6. Tenir solidement le dénudeur avec une main et tirer doucement le câble

coaxial avec l’autre main pour retirer le câble coaxial préparé (Fig. 3). NEPAS appliquer une force excessive; cela pourrait endommager le piston et les lames du dénudeur. Si la résistance est trop grande, replacerle câble et appliquer plusieurs tours au dénudeur.

7. Retirer les résidus d'isolant et la gaine de la tête à dénuder. Abaisser

le piston et taper doucement sur l’outil avec la paume (Fig. 4). (CONSEIL:pour déloger les résidus coincés dans l’outil, dégager la jaugede profondeur et suivre la technique présentée ci-dessus à partir ducôté opposé.)

1. Une fois l’extrémité du câble dénudée, replier les câbles extérieurs

demise à la terre et insérer le câble préparé dans le connecteur (Fig.1). Le câble du conducteur interne doit dépasser de 3mm (1/8po) l’extrémité du connecteur.

2. Lorsque l’outil est en position ouverte, placer le câble et le connecteur

sur la pointe du piston (Fig. 2).

3. Appliquer une pression vers le bas sur le câble et sur le connecteur

pour qu’ils soient retenus solidement dans le logement du connecteur de l’outil (Fig. 3). Le câble et le connecteur sont maintenant en place entre la pointe du piston et le logement de l’outil.

4. Pour comprimer le connecteur, serrer les poignées à fond et s’assurer

que le manchon du connecteur est complètement comprimé (Fig. 4).

5. Pour retirer l’assemblage de câble terminé, ouvrir l’outil et tirer

délicatement sur le câble pour dégager le connecteur de l’outil (Fig.3).
