Caractéristiques techniques	Outil à main pour tests de câblage et de réseaux
Utilisation	Idéal pour les tests de continuité et de câblage dans les installations électriques et de télécommunications
Maintenance et réparation	Nettoyer régulièrement les contacts et vérifier l'état des câbles
Sécurité	Utiliser des gants isolants lors de la manipulation dans des environnements sous tension
Informations générales	Compatible avec divers types de câbles, léger et facile à transporter

FOIRE AUX QUESTIONS - VDV100-801 Klein Tools

Comment utiliser le Klein Tools VDV100-801 ?

Pour utiliser le Klein Tools VDV100-801, commencez par sélectionner le type de câble que vous souhaitez tester. Insérez les extrémités du câble dans les ports appropriés de l'outil. Appuyez sur le bouton de test pour obtenir les résultats.

Que faire si l'outil ne s'allume pas ?

Si le Klein Tools VDV100-801 ne s'allume pas, vérifiez d'abord les piles. Remplacez-les si nécessaire et assurez-vous qu'elles sont installées correctement.

Comment interpréter les résultats du test ?

Les résultats du test seront affichés sur l'écran LCD. Les lumières LED indiquent si le câble est correctement câblé ou s'il y a des erreurs. Consultez le manuel pour plus de détails sur les codes d'erreur.

L'outil est-il étanche ?

Le Klein Tools VDV100-801 n'est pas étanche. Évitez de l'exposer à l'eau ou à l'humidité pour garantir son bon fonctionnement.

Comment nettoyer l'outil ?

Pour nettoyer le Klein Tools VDV100-801, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le Klein Tools VDV100-801 peuvent être trouvées chez les détaillants d'outils ou sur le site Web du fabricant.

L'outil est-il garanti ?

Oui, le Klein Tools VDV100-801 est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel de l'utilisateur.

Que faire si l'outil donne des résultats incohérents ?

Si vous obtenez des résultats incohérents, vérifiez d'abord les connexions du câble. Assurez-vous que les câbles sont correctement insérés et essayez de tester un autre câble pour écarter un problème avec l'outil.

L'outil fonctionne-t-il avec tous les types de câbles ?

Le Klein Tools VDV100-801 est conçu pour fonctionner avec une variété de câbles, mais il est recommandé de consulter le manuel pour connaître les types de câbles compatibles.

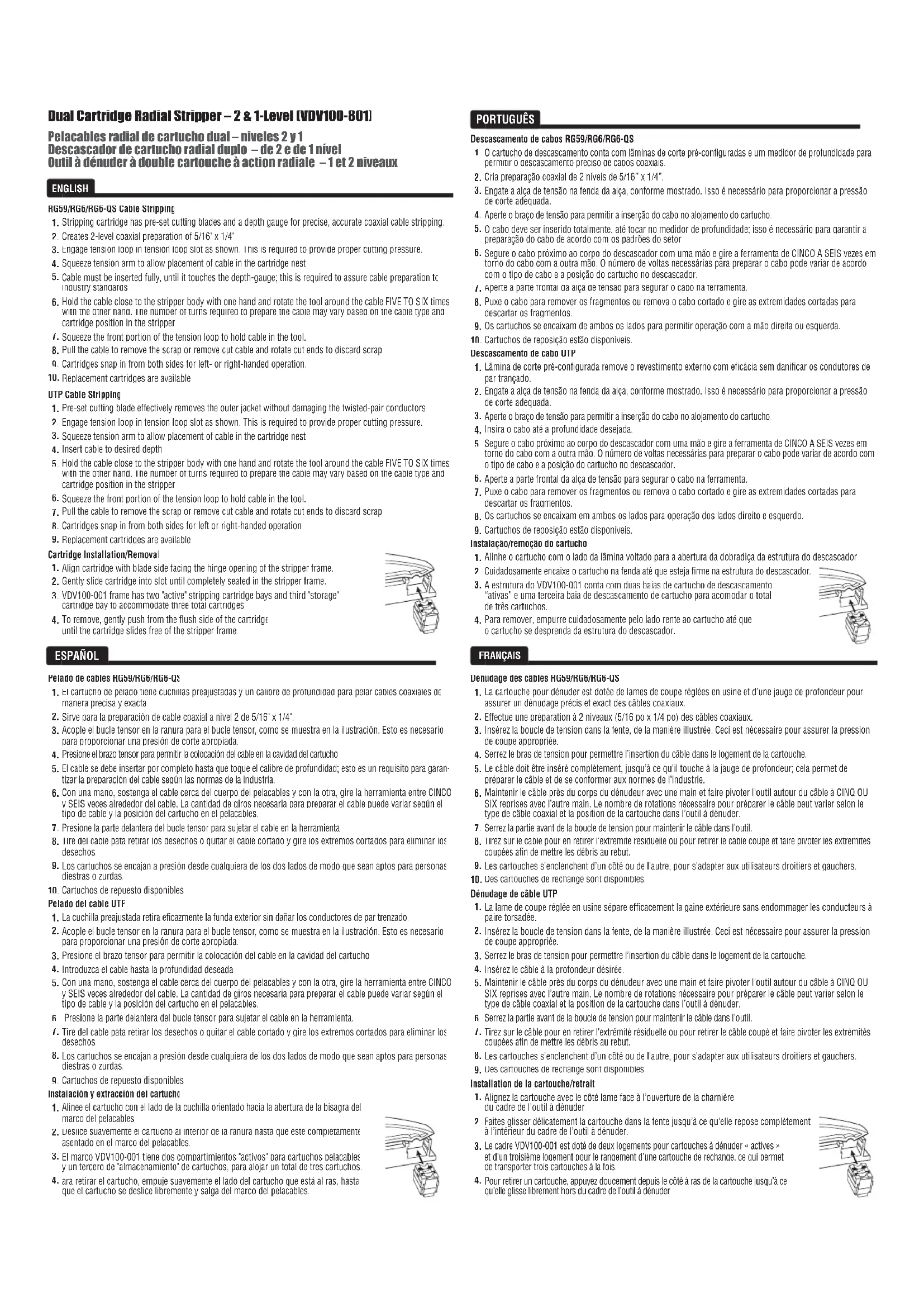

MODE D'EMPLOI VDV100-801 Klein Tools

Pelacables radial de cartucho dual – niveles 2 y 1 Descascador de cartucho radial duplo – de 2 e de 1 nivel Outil à dénuder à double cartouche à action radiale – 1 et 2 niveaux

ENGLISH

Dénudage des câbles RG59/RG6/RG6-QS

1. La cartouche pour dénuder est dotée de lames de coupe réglées en usine et d'une jauge de profondeur pour assurer un dénudage précis et exact des câbles coaxiaux.
2. Effectue une préparation à 2 niveaux (5/16 po x 1/4 po) des câbles coaxiaux.
3. Insérez la boucle de tension dans la fente, de la manière illustrée. Ceci est nécessaire pour assurer la pression de coupe appropriée.
4. Serrez le bras de tension pour permettre l'insertion du câble dans le logement de la cartouche.
5. Le câble doit être inséré complètement, jusqu'à ce qu'il touche à la jauge de profondeur; cela permet de préparer le câble et de se conformer aux normes de l'industrie.
6. Maintenir le câble près du corps du dénudeur avec une main et faire pivoter l'outil autour du câble à CINQ OU SIX reprises avec l'autre main. Le nombre de rotations nécessaire pour préparer le câble peut varier selon le type de câble coaxial et la position de la cartouche dans l'outil à dénuder.
7. Serrez la partie avant de la boucle de tension pour maintenir le câble dans l'outil.
8. I trez sur le cable pour en retirer l'extremite residuelle ou pour retirer le cable coupe et faire pivoter les extremites coupées afin de mettre les débris au rebut.
9. Les cartouches s'enclenchent d'un côté ou de l'autre, pour s'adapter aux utilisateurs droitiers et gauchers.

10. Des cartouches de rechange sont disponibles

Dénudage de câble UTP

1. La lame de coupe réglée en usine sépare efficacement la gaine extérieure sans endommager les conducteurs à paire torsadée.
2. Insérez la boucle de tension dans la fente, de la manière illustrée. Ceci est nécessaire pour assurer la pression de coupe appropriée.
3. Serrez le bras de tension pour permettre l'insertion du câble dans le logement de la cartouche.
4. Insérez le câble à la profondeur désirée.
5. Maintenir le câble près du corps du dénudeur avec une main et faire pivoter l'outil autour du câble à CINQ OU SIX reprises avec l'autre main. Le nombre de rotations nécessaire pour préparer le câble peut varier selon le type de câble coaxial et la position de la cartouche dans l'outil à dénuder.
6. Serrez la partie avant de la boucle de tension pour maintenir le câble dans l'outil.
7. Tirez sur le câble pour en retirer l'extrémité résiduelle ou pour retirer le câble coupé et faire pivoter les extrémités coupées afin de mettre les débris au rebut.
8. Les cartouches s'enclenchent d'un côté ou de l'autre, pour s'adapter aux utilisateurs droitiers et gauchers.
9. Des cartouches de rechange sont disponibles

Installation de la cartouche/retrait

1. Alignez la cartouche avec le côté lame face à l'ouverture de la charnière du cadre de l'outil à dénuder
2. Faites glisser délicatement la cartouche dans la fente jusqu'à ce qu'elle repose complètement à l'intérieur du cadre de l'outil à dénuder.
3. Le cadre VDV100-001 est doté de deux logements pour cartouches à dénuder « actives » et d'un troisième logement pour le rangement d'une cartouche de rechange, ce qui permet de transporter trois cartouches à la fois.
4. Pour retirer un cartouche, appuyez doucement depuis le côté à ras de la cartouche jusqu'à ce qu'elle glisse librement hors du cadre de l'outil à dénuder

Dual Cartridge Radial Stripper - 2 & 1-Level (VDV100-801)

Outil à dénuder à double cartouche à action radiale – 1 et 2 niveaux

Tension Loop Slot

Fente pour la boucle de tension

Tension Loop

Bucle tensor

Alça de tensãc

Boucle de tension

Storage Cartridge Bay

Logement pour le rangement de cartouche

F-Connector Nesi

Logement pour cartouche active 2

Logement pour cartouche active 2

Logement pour cartouche active 1

Catalog NumberNúmero De CatálogoNúmero de catálogoNuméro De Catalogue	CableCableCableCâble	ColorColorColCouleu	LevelNivelNivelNiveau	Cartridge Strip DimensionsDimensiones de pelado del cartuchoDimensoes de descascamento de cartuchoDimensions de dénudage pour la cartouche
VDV110-003	RG55RG6RG6-OS	Black / NegroPreto / Noir	2	5/16"7.9 mm	1/46.4 mn	—
VDV110-004	RG7RG11	Gray / GrisCinza / Gris	2	5/16"7.9 mm	1/46.4 mn	—
VDV120-005	UTF	Blue / AzuAzul / Bleu	1	Strip length varies by application.La longitud de pelado varia según la aplicación.Comprimento de descascamento varia por aplicação.La longueur de dénudage varie selon les applications.
VDV110-020	Mini-Coaxial	Green / VerdeVerde / Ver	2	1/4"6.4 mm	1/46.4 mn	—
VDV113-021	RG55RG55RG62	Green / VerdeVerde / Ver	3	0.235"6 mm	0.235'6 mn	Cut center conductor to desired length.Corte el conductor central a la longitud deseada.Corte o condutor central até o comprimento desejado.Couper le conducteur central à la longueur souhaitée.
VDV113-022	RG55RG55RG62	Brown / MarrónMarrom / Bruir	3	0.109"2.8 mm	0.312"7.9 mn

CartridgeCartuchoCartuchoCartouche		Strip DimensionsDimensiones de peladcDimensões dedescascamentoDimensions de dénudage
VDV110-003RG59, RG6 RG6-QSBLACK / NEGRCPRETO / NOIF
VDV120-005UTPBLUE / AZUL / BLEI		*varies by application*varia según la aplicaciór*varia por aplicacáír*varie selon les applications
