Caractéristiques techniques	Outil à main pour la vérification et le test de câbles de données
Type d'outil	Testeur de câbles
Utilisation	Permet de tester la continuité et la polarité des câbles réseau et téléphonique
Maintenance et réparation	Nettoyer régulièrement les connecteurs et vérifier l'état des câbles
Sécurité	Utiliser dans un environnement sec et éviter les contacts avec des tensions élevées
Informations générales	Compatible avec les câbles RJ45, RJ11 et coaxiaux

FOIRE AUX QUESTIONS - VDV427-805 Klein Tools

Comment utiliser le Klein Tools VDV427-805 ?

Pour utiliser le Klein Tools VDV427-805, assurez-vous d'abord que l'outil est correctement calibré. Insérez le câble dans l'outil, puis suivez les instructions spécifiques pour le type de test que vous souhaitez effectuer.

Quels types de câbles puis-je tester avec ce produit ?

Le Klein Tools VDV427-805 est conçu pour tester différents types de câbles, notamment les câbles RJ45, RJ11 et coaxiaux. Vérifiez la documentation pour des instructions spécifiques sur chaque type de câble.

Que faire si l'outil ne s'allume pas ?

Si l'outil ne s'allume pas, vérifiez d'abord la pile. Remplacez-la si nécessaire. Assurez-vous également que les connexions sont bien en place et que l'outil n'est pas endommagé.

Comment interpréter les résultats du test ?

Les résultats des tests sont généralement affichés sous forme de voyants lumineux ou d'un écran numérique. Référez-vous au manuel d'utilisation pour comprendre ce que signifie chaque signal lumineux ou chaque lecture.

L'outil est-il étanche ?

Le Klein Tools VDV427-805 n'est pas spécifiquement conçu pour être étanche. Évitez de l'utiliser dans des environnements humides ou mouillés pour garantir sa longévité.

Comment nettoyer l'outil ?

Pour nettoyer l'outil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour cet outil ?

Les pièces de rechange pour le Klein Tools VDV427-805 peuvent être trouvées sur le site officiel de Klein Tools ou chez des revendeurs agréés.

Quel est le type de garantie pour cet outil ?

Le Klein Tools VDV427-805 est généralement couvert par une garantie limitée. Veuillez consulter le manuel d'utilisation ou le site web de Klein Tools pour plus de détails sur la garantie.

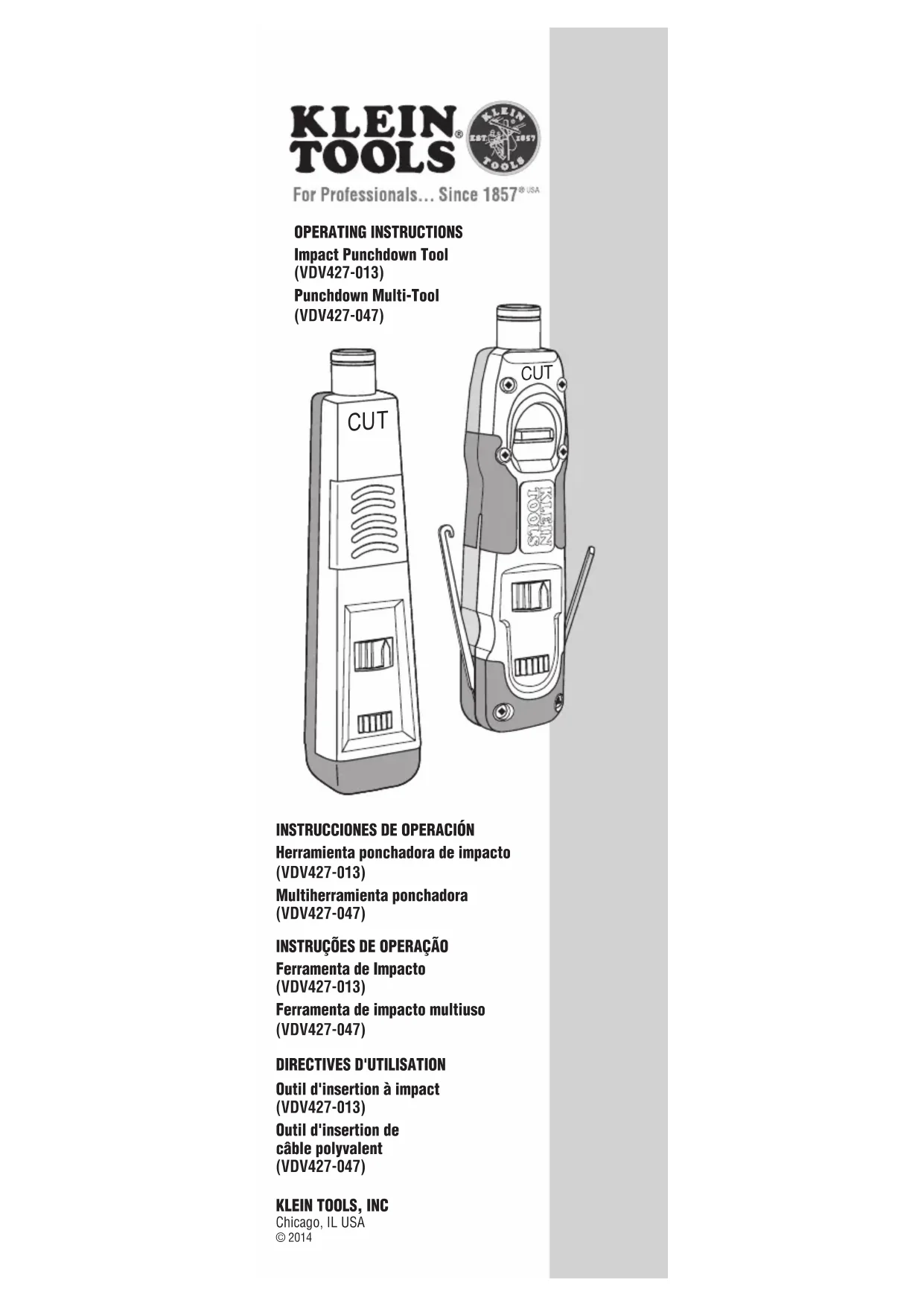

MODE D'EMPLOI VDV427-805 Klein Tools

IDC. O uso apropriado da ferramenta de impacto deve garantir que isso seja feito corretamente, mas é sempre bom verificar e testar.Con guração de impacto (força)66 Painel/Bloco/Terminal110 Painéis de conexão cruzada/Blocos/Tomadas KeystoneBAIXOCondutores de bitola 24-26 TodosALTOConectores de bitola 23 e maioresNÃO UTILIZEFerramentas de impacto e acessóriosFerramenta/lâmina/(Acess.) Lâmina/Acess. Nº cat.Ferramenta com lâmina N° cat.Chassi de ferramenta de impactoN/A VDV427-013 e VDV427-047Lâmina 110 - Corte 110/Terminação 110VDV427-015VDV427-805Lâmina 66 - Corte 66/Terminação 66VDV427-016N/ALâmina combinada 66/110Corte 66/Corte 110VDV427-017 VDV427-800 e VDV427-806Lâmina combinada 66/110Corte 66/Corte 110 com kit WorkEndsTMVDV427-017 e VDV770-050 † VDV427-807DURABLADETMVDV427-104N/AKit WorkEndsTM: O kit inclui o adaptador e 4 pontas de chave (Phillips Nº 1 e Nº 2 e de fenda 3/16'' e 1/4'').VDV770-050 † N/A Fig.12 Fig.13 INSTRUCTIONS POUR INSERTION DE TYPE110 1. Insérez la lame de type110 dans l'outil d'insertion.

2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le fil.

(Les figures 10 et11 montrent l'utilisation de l'extrémité coupante).3. Sélectionnez le réglage d'impact adéquat – Faible (LO) pour toutes lesconnexions de type110.4. Placez les fils dans les fentes de passage de fil (voir ci-dessous).5. Glissez la lame dans la fente de fil et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure10). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure11).7. Glissez la lame hors de la fente de fil et assurez-vous que le fil est en place au fond de la fente, entre les lames du contact autodénudant.

8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans le

connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et de faire un essai.FRANÇAISINSTRUCTIONS POUR INSERTION DE TYPE66 1. Insérez la lame de type66 dans l'outil d'insertion.

2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le

fil. (Les figures 12 et13 montrent l'utilisation del'extrémité coupante). 3. Sélectionnez le bon réglage d'impact en fonction de l'application. (Voir le tableau ci-dessous).4. Placez les fils dans les ouvertures de borne (voir ci-dessous).5. Glissez la lame sur la borne et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure12). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure13).7. Éloignez la lame de la borne et assurez-vous que le fil est bien en place au fond de la borne, entre les lames du contact autodénudant.

8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans

le connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et defaire un essai.Réglage force d'impact66 - Panneau/Bloc/Borne110 - Panneaux interconnectés/Blocs d'interconnexion/Prises trapézoïdalesFaibleConducteurs de calibre 24 à 26TousFortConnecteurs de calibre 23 et plus grosNE PAS UTILISEROutils d'insertion et accessoiresOutil / Lame / (Acc.) Lame / Acc. No cat.Outil avec lame no cat.Châssis de l'outil d'insertion à impactS/O VDV427-013 et VDV427-047Lame 110 - Terminaison et coupe sur blocs 110VDV427-015VDV427-805Lame 66 - Terminaison et coupe sur blocs 66VDV427-016S/OLame combinée 66/110 pour coupe 66/110VDV427-017 VDV427-800 et VDV427-806Lame combinée 66/110 pour coupe 66/110 avec trousse WorkEndsTM VDV427-017 et VDV770-050 † VDV427-807DURABLADETMVDV427-104S/OTrousse WorkEndsTM: L'ensemble comprend l'adaptateur et 4embouts de tournevis (cruci-forme n°1 et n°2; plat3/16po et 1/4po).VDV770-050 † S/OINSTRUCCIONES DE OPERACIÓNHerramienta ponchadora de impacto (VDV427-013)Multiherramienta ponchadora (VDV427-047)INSTRUÇÕES DE OPERAÇÃOFerramenta de Impacto(VDV427-013)Ferramenta de impacto multiuso(VDV427-047)DIRECTIVES D'UTILISATIONOutil d'insertion à impact (VDV427-013)Outil d'insertion de câble polyvalent (VDV427-047) Dwg Name: 139425T Dwg No: 139425T ECO No: 017346 Pkg Dwg Ref: 1806 Rev: B Color Reference: N/A KLEIN TOOLS, INCChicago, IL USA© 2014 139425T.indd 1-5 7/17/14 2:00 PMOPERATING INSTRUCTIONSImpact Punchdown Tool (VDV427-013)Punchdown Multi-Tool (VDV427-047) CUT 110 TYPE PUNCHDOWN INSTRUCTIONS 1. Insert the 110 terminating blade into the punchdown tool.2. Choose the correct end of the blade depending whether or not the wire is to be cut off. (Figures 10 & 11 show use of the cutting end).3. Select the proper force setting – LO for all 110 type connections.4. Lay the wires in the wire slots (see below).5. Slide the blade into the wire slot and verify the orientation of the punchdown blade before moving to step 6 (Figure 10). (This is to avoid cutting wire unintentionally during the punchdown operation; refer to step 2.)6. Push down on the cushion-grip end of the punchdown tool with the palm of your hand until it clicks (Figure 11).7. Slide the blade out of the wire slot and make sure the wire is properly seated in the bottom of the wire slot between the insulation displacement connector’s (IDC) blades.8. Verify that the punchdown tool has seated the wire completely and correctly in the IDC. Proper use of the punchdown tool should ensure this is done correctly, but it is always a good idea to verify and test.Impact (force) Setting66 Panel/Block/Terminal110 Cross-connect Panels/Blocks/Keystones Jacks LOW 24-26 gauge conductors All 23 and larger gauge connectorsDO NOT USE

VDV427-104 N/A Kit WorkEnds : O kit inclui o adaptador e 4 pontas de chave (Phillips Nº 1 e Nº 2 e de fenda 3/16'' e 1/4'').VDV770-050 † N/A Fig.12 Fig.13 INSTRUCTIONS POUR INSERTION DE TYPE110 1. Insérez la lame de type110 dans l'outil d'insertion.2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le fil. (Les figures 10 et11 montrent l'utilisation de l'extrémité coupante).3. Sélectionnez le réglage d'impact adéquat – Faible (LO) pour toutes lesconnexions de type110.4. Placez les fils dans les fentes de passage de fil (voir ci-dessous).5. Glissez la lame dans la fente de fil et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure10). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure11).7. Glissez la lame hors de la fente de fil et assurez-vous que le fil est en place au fond de la fente, entre les lames du contact autodénudant.8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans le connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et de faire un essai.FRANÇAISINSTRUCTIONS POUR INSERTION DE TYPE66 1. Insérez la lame de type66 dans l'outil d'insertion.2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou non le fil. (Les figures 12 et13 montrent l'utilisation del'extrémité coupante).3. Sélectionnez le bon réglage d'impact en fonction de l'application. (Voir le tableau ci-dessous).4. Placez les fils dans les ouvertures de borne (voir ci-dessous).5. Glissez la lame sur la borne et vérifiez l'orientation de la lame avant de passer à l'étape6 (Figure12). (On évite ainsi de sectionner accidentellement le fil pendant l'insertion; référez-vous à l'étape 2).6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de l'outil d'insertion jusqu'au déclic (Figure13).7. Éloignez la lame de la borne et assurez-vous que le fil est bien en place au fond de la borne, entre les lames du contact autodénudant.8. Assurez-vous que l'outil d'insertion a inséré le fil correctement et entièrement dans le connecteur autodénudant. Une utilisation appropriée de l'outil d'insertion devrait garantir que cette étape est exécutée correctement, mais il est toujours préférable de vérifier et defaire un essai.Réglage force d'impact66 - Panneau/Bloc/Borne110 - Panneaux interconnectés/Blocs d'interconnexion/Prises trapézoïdalesFaibleConducteurs de calibre 24 à 26 Tous Fort Connecteurs de calibre 23 et plus grosNE PAS UTILISEROutils d'insertion et accessoiresOutil / Lame / (Acc.) Lame / Acc.

cat.Châssis de l'outil d'insertion à impactS/O VDV427-013 et VDV427-047Lame 110 - Terminaison et coupe sur blocs 110VDV427-015VDV427-805Lame 66 - Terminaison et coupe sur blocs 66VDV427-016 S/O Lame combinée 66/110 pour coupe 66/110VDV427-017 VDV427-800 et VDV427-806Lame combinée 66/110 pour coupe 66/110 avec trousse WorkEnds

VDV427-017 et VDV770-

A ferramenta está agora pronta para aceitar as pontas de parafusadeira desejadas de 1/4" padrão do setor.INSERTION DE LA LAME1. Alignez la fente au centre de la lame avec l'ergot situé à l'intérieur du baril de l'outil d'insertion et insérez la lame (Fig.1).2. Tournez la lame d'un quart (¼) de tour en sens horaire (Fig.2).Remarque: Une fois la lame bien positionnée et verrouillée, la lame de coupe (le cas échéant) devrait s'aligner avec le côté jaune de l'outil; notez le mot «CUT» imprimé sur le côté jaune de l'outil.FRANÇAISRETRAIT DE LA LAME1. Tournez la lame un quart (¼) de tour en sens antihoraire et tirez doucement (Fig.2).2. Retirez la lame (Fig.1).INSERTION DE LA LAME DANS LE COMPARTIMENT DE RANGEMENT1. Tenez l'outil d'insertion, le compartiment de rangement de la lame orienté vers le haut (Fig.3).2. Insérez la lame dans le compartiment de rangement (elle dépassera de l'outil).3. Tournez le cadran de déclenchement de la lame dans le sens antihoraire jusqu'à ce que la lame glisse en place.4. Relâchez le cadran de déclenchement de la lame; la lame est maintenant rangée en toute sécurité dans le compartiment de rangement.RETRAIT DE LA LAME DU COMPARTIMENT DE RANGEMENT1. Tenez l'outil d'insertion, le compartiment de rangement de lalame orienté vers le bas (Fig.4).2. Tournez le cadran de déclenchement de la lame dans le sens antihoraire jusqu'à ce que la lame tombe hors ducompartiment.3. Relâchez le cadran de déclenchement de la lame.RÉGLAGE DE LA FORCE D'IMPACTRemarque: La flèche du cadran «IMPACT» s'aligne avec le réglage choisi.1. Pour régler de Faible (LO) vers Fort (HI), tournez le cadran dans le sens horaire (Figure5).2. Pour régler de Fort (HI) vers Faible (LO), tournez le cadran dans le sens antihoraire (Figure6).Remarque: Voir le tableau ci-dessous pour les réglages recommandés.Réglage force d'impact66 - Panneau/Bloc/Borne110 - Panneaux interconnectés/Blocsd'interconnexion/PrisestrapézoïdalesFaibleConducteurs de calibre 24 à 26 Tous Fort Connecteurs de calibre 23 et plus grosNE PAS UTILISERINSTRUCTIONS SPÉCIALES POUR L'OUTIL D'INSERTION DE CÂBLE POLYVALENT (VDV427-047):VERROUILLAGE ET DÉVEROUILLAGE DU MÉCANISME D'IMPACT Pour verrouiller, poussez le verrou coulissant de la position «OPEN» à la position «locked» (Fig. 7).Pour déverrouiller, poussez le verrou coulissant de la position «locked» à la position «OPEN» (Fig. 8).ACCÈS ET RANGEMENT DU CROCHET ET DE LA POINTE DE TOUCHE Pour faire sortir le crochet ou la pointe de touche du compartiment de rangement dans le châssis d'insertion, placez un ongle dans la partie entaillée du crochet ou de la pointe de touche et éloignez-le de l'outil.Réglez le crochet ou la pointe de touche à la position désirée pour manipuler du fil ou des composants de petite taille.Pour ranger le crochet ou la pointe de touche, poussez doucement le crochet ou la pointe de touche vers le châssis d'insertion jusqu'à ce qu'il soit inséré dans le côté du châssis d'insertion.CONVERTING THE PUNCHDOWN TOOL TO A MULTI-BIT DRIVER Lock the impact mechanism. Align slot in side of WorkEnds adapter with the pin located on the inside of the punchdown tool’s barrel. Slide the WorkEnds adapter into the punchdown tool’s barrel (Fig. 9).Note: The rare earth magnet located in the base of the adapter will pull the adapter into place.Place the hexagonal end of the reach extension into the WorkEnds adapter.The tool is now ready to accept the desired industry standard 1/4" driver bits.Fig.9 CUTCUTOPENLOCKED CONVERSION DE L'OUTIL D'INSERTION EN UN TOURNEVIS ÀEMBOUTS MULTIPLES Verrouillez le mécanisme d'impact. Alignez la fente sur le côté de l'adaptateur WorkEnds™ avec l'ergot situé à l'intérieur du baril del'outil d'insertion.Glissez l'adaptateur WorkEnds dans le baril de l'outil d'insertion (Fig. 9).Remarque: L'aimant à base de terres rares situéà la base de l'adaptateur mettra l'adaptateuren place.Placez l'extrémité hexagonale de la rallonge dans l'adaptateur WorkEnds
