Type de produit	Récepteur de musique
Marque	Esoteric
Modèle	Grandioso PS1
Dimensions (L × H × P)	445 × 132 × 452 mm
Poids	23,7 kg
Alimentation électrique (modèle Europe)	CA 220–240 V, 50/60 Hz
Alimentation électrique (modèle USA/Canada)	CA 120 V, 60 Hz
Alimentation électrique (modèle Corée)	CA 220 V, 60 Hz
Consommation électrique	17 W
Fonctions principales	Alimentation CC dédiée pour Grandioso K1X, sorties DC OUT L/R, borne de masse SIGNAL GND, réglage luminosité LED témoin
Accessoires fournis	Cordon d'alimentation secteur ×1, cordons d'alimentation CC ×2, patins en feutre ×4, mode d'emploi ×1, carte de garantie ×1
Pieds de découplage	Pieds à pointeau métallique haute précision avec plateau de protection
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l’eau, débrancher avant nettoyage, utiliser uniquement le cordon d’alimentation Esoteric
Température de fonctionnement	+5 °C à +35 °C
Hygrométrie de fonctionnement	5 % à 85 % (sans condensation)
Température de stockage	-20 °C à +55 °C
Condensation	Si condensation, laisser l’unité allumée 1 à 2 heures
Puissance de sortie CC	Alimentation pour lecteur Grandioso K1X (non spécifiée en détail)

FOIRE AUX QUESTIONS - Grandioso PS1 Esoteric

Quels accessoires sont fournis avec le Grandioso PS1 ?

Le Grandioso PS1 est livré avec : un cordon d'alimentation secteur, deux cordons d'alimentation CC, quatre patins en feutre, le mode d'emploi et la carte de garantie.

Comment brancher le Grandioso PS1 au lecteur Grandioso K1X ?

Utilisez les deux cordons d'alimentation CC fournis pour relier les sorties DC OUT R et DC OUT L du PS1 aux entrées DC IN R et DC IN L du K1X. Respectez l'orientation des flèches sur les cordons.

Que faire si l'unité ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise secteur et à l'arrière de l'unité. Assurez-vous que la prise est sous tension. Vérifiez aussi les connexions des cordons d'alimentation CC.

Comment nettoyer le Grandioso PS1 ?

Utilisez un chiffon sec et doux. Pour les taches tenaces, humidifiez légèrement le chiffon et essorez-le bien. Ne vaporisez jamais de liquide directement sur l'appareil et n'utilisez pas de produits chimiques.

Que faire en cas de condensation ?

Si l'appareil est passé d'un environnement froid à une pièce chauffée, de la condensation peut se former. Laissez l'unité allumée une à deux heures pour qu'elle retrouve un fonctionnement normal.

Puis-je utiliser un autre cordon d'alimentation que celui fourni ?

Il est impératif d'utiliser uniquement un cordon d'alimentation authentique Esoteric. L'utilisation d'autres cordons peut entraîner un incendie ou une électrocution.

Comment régler la luminosité du voyant d'alimentation ?

Tournez le bouton de réglage de luminosité (LED) situé à l'arrière de l'unité pour ajuster l'intensité du voyant.

Où ne pas installer l'appareil ?

Évitez les endroits exposés au soleil, près d'une source de chaleur (radiateur, amplificateur), ou dans un espace confiné sans ventilation. Laissez au moins 20 cm d'espace autour de l'unité.

Quelle est la fonction de la borne SIGNAL GND ?

La borne SIGNAL GND permet de relier la masse du PS1 à celle d'un convertisseur N/A ou d'un amplificateur pour améliorer la qualité audio. Ce n'est pas une borne de terre de sécurité.

L'unité est-elle réparable par l'utilisateur ?

Non. N'ouvrez jamais le boîtier. Aucune pièce interne n'est réparable par l'utilisateur. Contactez votre revendeur pour toute réparation.

MODE D'EMPLOI Grandioso PS1 Esoteric

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

ATTENTION

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
• SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez pas cet appareil avec de l'eau à proximité.
6) Ne nettoyez l'appareil qu'avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.
13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Modèle pour le Canada

Déclaration de conformité d'Innovation, Sciences et Développement économique Canada :

CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA

Modèle pour l'Europe

Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/électronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.

b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.

c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.

d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles chimiques de ces éléments seront indiqués symbole DEEE.

e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Les autres noms de société, noms de produit et logos présents dans ce document sont des marques commerciales ou déposées de leurs détenteurs respectifs.

Sommaire

Nous vous remercions d'avoir choisi ce produit ESOTERIC.

Lisez attentivement ce mode d'emploi pour tirer les meilleures performances de ce produit. Après l'avoir lu, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....13

Avant l'utilisation ....16

Accessoires fournis....16

Note sur les pieds de découplage ....16

Entretien....17

Précautions d'emploi 17

Branchements....18

Parties et fonctions de l'unité principale....20

Fonctionnement de base....20

Mise sous et hors tension....20

Guide de dépannage....21

Caractéristiques techniques....21

Schémas avec cotes 22

Schéma de positionnement des pieds....22

Accessoires fournis

Vérifiez que vous disposez bien de tous les accessoires indiqués ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté ce produit si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Cordons d'alimentation CC × 2

Patins en feutre × 4

Mode d'emploi (ce document) × 1

Carte de garantie × 1

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont fixés à la plaque inférieure de cette unité.

Les pieds à pointeau et leur plateau de protection ne sont pas fixés de façon rigide, mais quand l'unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

Châssis Pied à pointeau (métal)

Plateau de pied (métal) Vis de fixation du plateau de pied

- Fixez les patins de feutre fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle est placée l'unité.

Précautions d'emploi

Entretien

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide soigneusement essoré afin d'éliminer l'excès d'humidité.

• Ne vaporisez jamais du liquide directement sur cette unité.
• N'utilisez pas de lingettes de nettoyage imbibées de produit chimique, de diluant ou d'autres agents chimiques. Cela pourrait endommager la surface.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Pour votre sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

• L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.
• N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisinière ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un amplificateur ou autre équipement dégageant de la chaleur. Cela pourrait causer une décoloration ou une déformation.
• Afin de permettre une bonne dissipation de la chaleur, laissez au moins 20 cm entre cette unité et les murs et les autres équipements lors de l'installation. Si vous la placez dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en laissant au moins 5 cm d'espace libre au-dessus de l'unité et au moins 10 cm derrière.

Ne pas laisser ces espaces peut faire monter la température au risque d'entraîner un incendie.

- Placez l'unité dans un endroit stable.

- Ne placez rien sur l'unité.

• La tension du courant fourni à l'unité doit correspondre à la tension imprimée sur sa face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager les circuits ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.
• Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.

Précautions lors des branchements

• Branchez les cordons d'alimentation à la fois dans cette unité et dans le Grandioso K1X.
• Après avoir terminé tous les autres branchements, insérez les fiches des cordons d'alimentation dans des prises secteur. Débranchez toujours la fiche d'alimentation avant de brancher d'autres câbles à cette unité. Quand cette unité est raccordée à une prise de courant, si la pointe d'un câble ou d'une autre pièce métallique touche une broche du connecteur DC OUT, cette broche peut entrer en court-circuit, ce qui causerait des dommages.
• Lisez le mode d'emploi de l'appareil qui sera connecté et suivez ses instructions.
• Veillez à brancher les cordons d'alimentation CC conformément à l'orientation indiquée par les marquages de flèche.
• Les cordons d'alimentation CC fournis avec cette unité sont spécialement conçus pour la connexion à un Grandioso K1X.

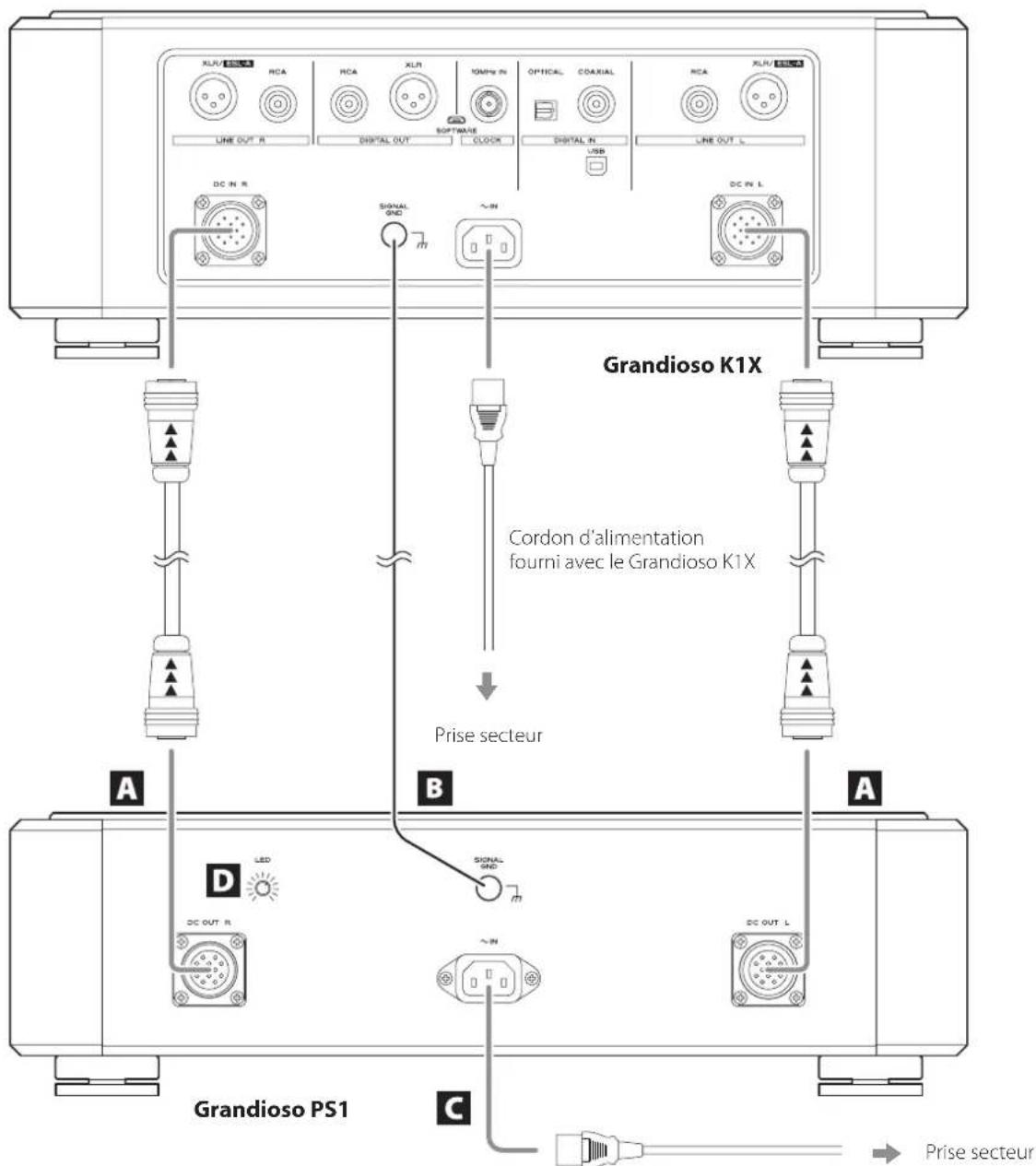

XLUV/800 NCA NCA XLR 10MPa IN OPTICAL COAXIAL NCA XLUV/800 LINE OUT R DIGITAL OUT SUPPORT CLOCK DIGITAL IN USB LINE OUT L DC IN R SIGNAL GND ~IN DC IN L Grandioso K1X Cordon d'alimentation fourni avec le Grandioso K1X Prise secteur A B A D LED DC OUT R SIGNAL GND ~IN DC OUT L Grandioso PS1 C Prise secteur

Cordon d'alimentation secteur fourni

A Prises de sortie d'alimentation CC (DC OUT)

Utilisez 2 cordons d'alimentation CC pour brancher les prises DC IN du Grandioso K1X aux prises de sortie d'alimentation CC de cette unité.

DC OUT R → DC IN R

DC OUT L → DC IN L

• Pour les connexions, utilisez les cordons d'alimentation CC fournis avec cette unité.
• Des flèches sont imprimées sur les cordons d'alimentation CC. Branchez ces derniers de façon à ce que les flèches pointent dans la direction indiquée par l'illustration en page 18.

Vérifiez l'orientation des broches et des flèches sur chaque cordon d'alimentation CC que vous tiendrez par sa fiche. Alignez les repères sur la fiche et sur le connecteur et enfon-cez la fiche à fond jusqu'à ce qu'elle s'enclenche. Pour la déconnexion, saisissez la bague et tirez directement. Lorsque vous branchez ou débranchez les cordons d'alimentation, ne tordez pas et n'inclinez pas les fiches.

• Débranchez toujours la fiche d'alimentation avant de brancher ou de débrancher un cordon d'alimentation CC.
• Veillez à ne pas vous pincer les doigts avec la bague lors de la connexion ou déconnexion d'un cordon d'alimentation CC.

Alignez les repères lors du branchement.

Pour la déconnexion, saisissez la bague et tirez directement.

Fiche

Ne reliez jamais cette prise à une unité P-0, P-01, Grandioso P1 ou Grandioso P1X. Cela pourrait entraîner des dommages.

B Borne de masse SIGNAL GND

Raccorder cette borne de mise à la masse à celle d'un convertisseur N/A, amplificateur ou autre appareil peut améliorer la qualité audio.

- Ce n'est pas une borne de terre de sécurité.

C Prise d'entrée secteur (\~IN)

Branchez le cordon d'alimentation secteur fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

N'utilisez qu'un authentique cordon d'alimentation ESOTERIC. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique.

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

D Bouton de réglage de luminosité de LED

Tournez-le pour régler la luminosité du voyant d'alimentation.

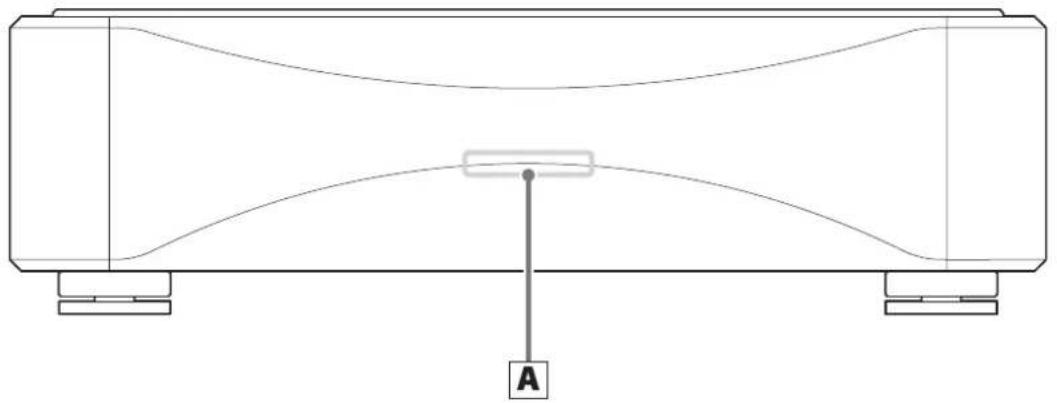

Parties et fonctions de l'unité principale

Il s'allume quand l'unité est sous tension.

- S'il clignote, vérifiez que l'entrée secteur (\~IN) de cet appareil est raccordée à une prise de courant avec le cordon d'alimentation.

Fonctionnement de base

Mise sous et hors tension

Utilisez le commutateur POWER du Grandioso K1X pour allumer et éteindre cette unité.

Guide de dépannage Caractéristiques techniques

Si vous rencontrez un problème avec ce produit, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation. Par ailleurs, cette unité n'est peut-être pas la cause du problème. Veuillez aussi vérifier le fonctionnement de l'unité connectée. Si ce produit ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez acheté.

L'unité ne s'allume pas.

→ Vérifiez que le cordon d'alimentation est bien connecté à la fois à la prise située à l'arrière de cette unité et à une prise de courant.
→ Vérifiez que la prise à laquelle est branché le cordon d'alimentation reçoit bien du courant, par exemple en y branchant un autre appareil.
→ Vérifiez que les cordons d'alimentation CC sont correctement branchés.

Note concernant la condensation

Si on fait passer cette unité d'un environnement extérieur froid à une pièce chauffée, ou si par exemple le chauffage vient d'être allumé dans la pièce où elle se trouve, de la condensation peut se produire sur les pièces de fonctionnement, entraînant un fonctionnement incorrect. Si cela se produit, laissez l'unité allumée et attendez une ou deux heures. Cela devrait permettre un retour de la lecture à la normale.

Générales

Alimentation électrique Modèle Europe.... CA 220–240 V, 50/60 Hz Modèle USA/Canada.... CA 120 V, 60 Hz Modèle Corée.... CA 220 V, 60 Hz

Consommation électrique.... 17 W Dimensions externes (L × H × P, saillies incluses) 445 × 132 × 452 mm

Poids 23,7 kg

Température de fonctionnement ....+5 °C à +35 °C

Hygrométrie de fonctionnement .... 5 % à 85 % (sans condensation)

Température de stockage....-20 °C à +55 °C

Accessoires fournis

Cordon d'alimentation × 1

Cordons d'alimentation CC × 2

Patins en feutre × 4

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caractéristiques techniques et aspect sont sujets à changements sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les Illustrations de ce mode d'emploi peuvent légèrement différer des modèles de production.

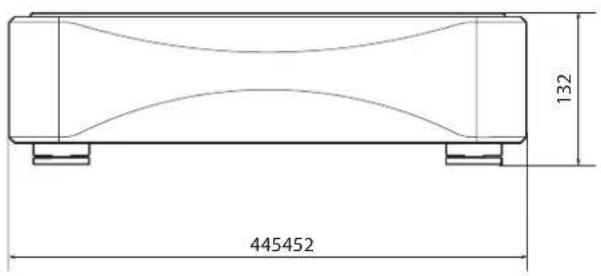

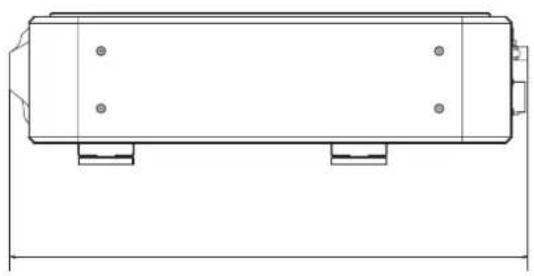

445452 132

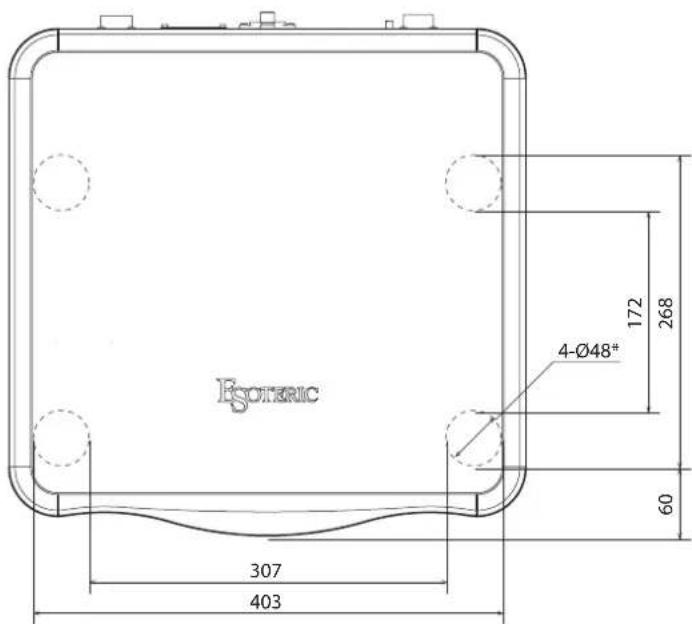

Schéma de positionnement des pieds

Isotonic 307 403 172 268 4-Ø48* 60

Les dimensions sont en millimètres (mm)

*Pieds de 48 mm de diamètre × 4
