NorFrost ICE 177 TNF BI - Congélateur NODOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur intégré
Marque	Nodor
Modèle	NorFrost ICE 177 TNF BI
Dimensions (H x L x P)	177 x 54 x 55 cm (estimé)
Poids	Environ 60 kg (estimé)
Alimentation électrique	220-240 V, 50 Hz
Capacité de congélation	2,6 kg / 24 h
Classe climatique	Non spécifiée (adapté aux températures ambiantes de 5 à 35 °C)
Niveau sonore	Non spécifié
Classe énergétique	Non spécifiée
Consommation annuelle d'énergie	Non spécifiée
Système de refroidissement	No Frost (anti-givre automatique)
Panneau de commande	Électronique tactile avec affichage numérique
Plage de température du congélateur	-15 °C à -24 °C réglable
Fonctions spéciales	Congélation rapide, alarme d'ouverture de porte, alarme de panne
Éclairage	LED (12 V / 10 W)
Installation	Encastrable, nécessite ventilation avant et arrière
Réversibilité de la porte	Oui, possible (inversion de porte)
Entretien et nettoyage	Dégivrage automatique, nettoyage intérieur avec bicarbonate de soude
Sécurité	Verrouillage des touches, alarme de porte, alarme de défaut
Pièces détachées et réparabilité	Lampe LED remplaçable par un technicien, pièces disponibles via SAV

FOIRE AUX QUESTIONS - NorFrost ICE 177 TNF BI NODOR

Comment régler la température du congélateur ?

Après avoir déverrouillé le panneau de commande (appuyez 3 secondes sur la touche), appuyez sur la touche de réglage pour parcourir les températures de -15 °C à -24 °C, y compris la fonction congélation rapide (-24 °C pendant 24 h).

Que faire en cas d'alarme sonore continue ?

L'alarme peut indiquer une porte ouverte depuis plus de 5 minutes ou une surchauffe du congélateur. Appuyez sur n'importe quel bouton pour arrêter l'alarme sonore. Si l'alarme persiste, vérifiez la fermeture de la porte ou la température intérieure.

Comment activer le mode Sabbat ?

Pour activer ou désactiver le mode Sabbat, appuyez une fois sur l'interrupteur d'alimentation, puis appuyez deux fois rapidement sur la touche de réglage. Le mode Sabbat désactive les alarmes et les lumières inutiles.

Pourquoi y a-t-il du givre dans mon congélateur No Frost ?

Une accumulation excessive de givre peut indiquer une porte mal fermée ou un joint défectueux. Vérifiez que la porte se ferme hermétiquement et que le joint n'est pas tordu ou endommagé. L'installation de portes décoratives peut également affecter l'étanchéité.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Nettoyez l'intérieur avec une solution de bicarbonate de soude et d'eau tiède. N'utilisez pas de détergents abrasifs. Rincez et essuyez soigneusement. Les clayettes et bacs peuvent être lavés à la main avec un détergent doux.

Que faire si le congélateur ne fonctionne pas ?

Vérifiez d'abord que l'appareil est branché et que le fusible n'a pas sauté. Assurez-vous que le thermostat n'est pas en position d'arrêt. Si le problème persiste, contactez le service après-vente.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil et faites-vous aider. Retirez les charnières et les bouchons, puis réinstallez-les du côté opposé. Une procédure détaillée est fournie dans la notice. Utilisez un sèche-cheveux pour dilater le joint après inversion.

Puis-je remplacer moi-même l'éclairage LED ?

Non, la lampe LED doit être remplacée par un technicien qualifié. Contactez le service après-vente si l'éclairage ne fonctionne pas.

Quelle est la capacité de congélation maximale ?

La quantité maximale d'aliments frais pouvant être congelés en 24 heures est de 2,6 kg. Ne dépassez pas cette limite pour garantir une congélation efficace.

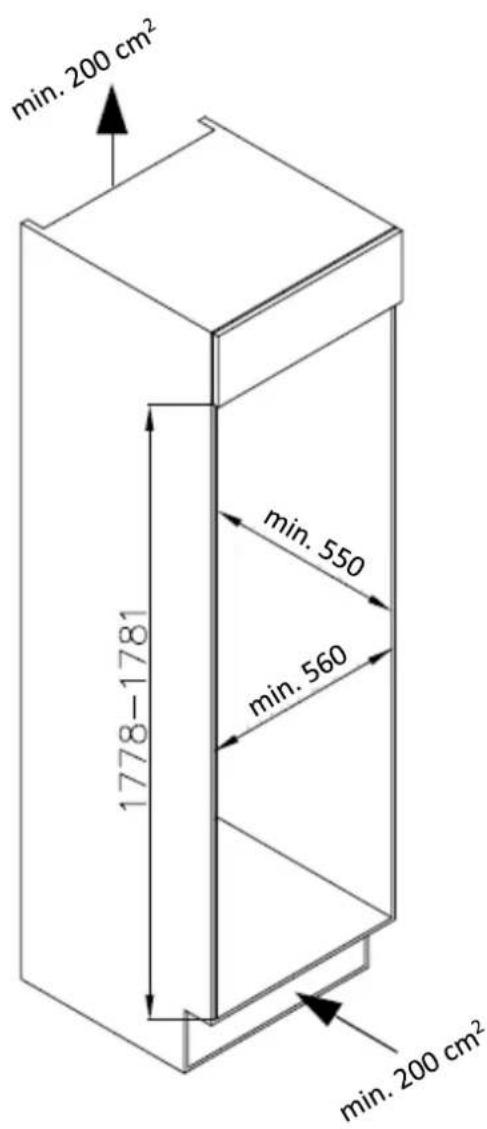

L'appareil doit-il être installé avec une ventilation spéciale ?

Oui, une ventilation adéquate est essentielle. Prévoyez une prise d'air dans le socle et un espace libre à l'arrière et au-dessus de l'appareil pour dissiper la chaleur. Une mauvaise ventilation peut endommager le compresseur.

MODE D'EMPLOI NorFrost ICE 177 TNF BI NODOR

Cajón de zona de enfiambre

INFORMATIONS SUR LA SECURITE 2
MISE AU REBUT DE VIEUX APPAREILS 3
Conformité 4
Economies d'énergie 4
Avant la première utilisation. 4
Utilisation du réfrigérateur 5
Utilisation du congélateur 6
Bacà viande 6
Stockage 7
Panneau de commande : NorFrost TUNDRA TNF 177 BI SL /B............8
Panneau de commande : NorFrost ICE TNF 177 BI SL/B. 10
Instructions pour le remplacement des lampes LED 12
Entretien et nettoyage 13
Dégivrage 13
Dépannage 14
Preparation de l'installation 15

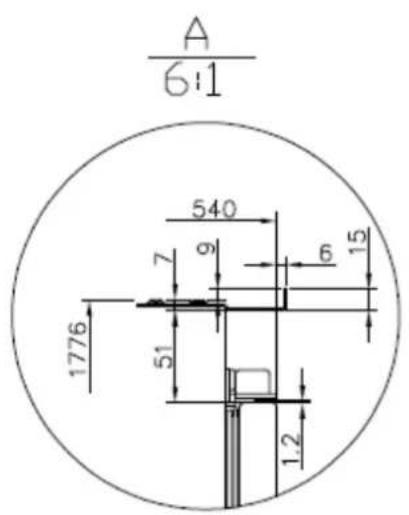

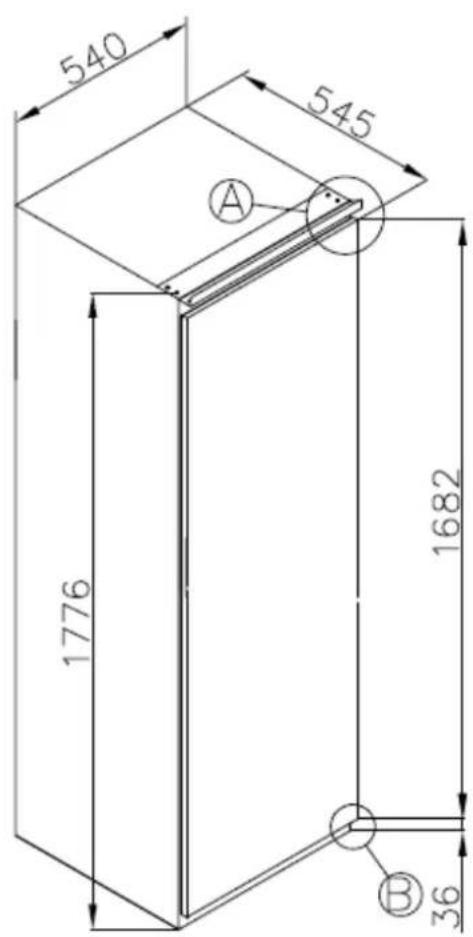

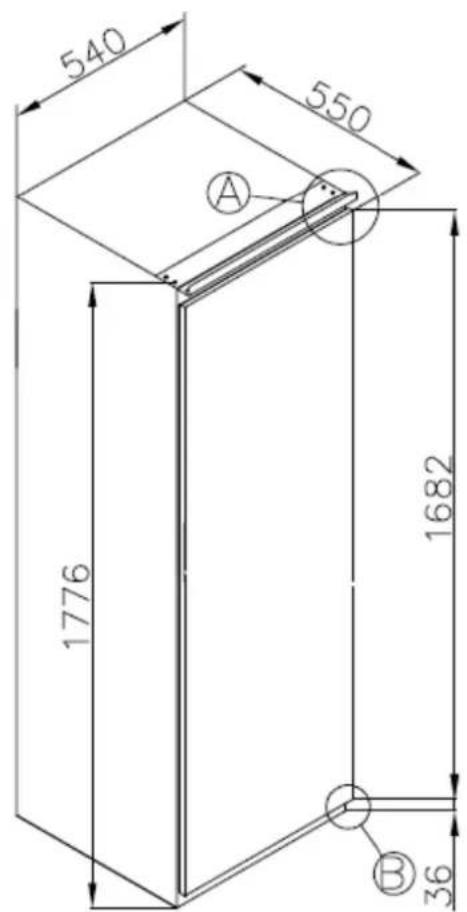

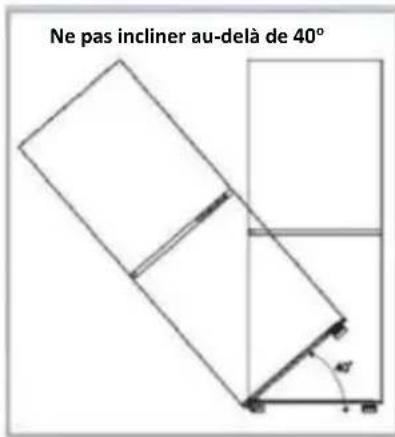

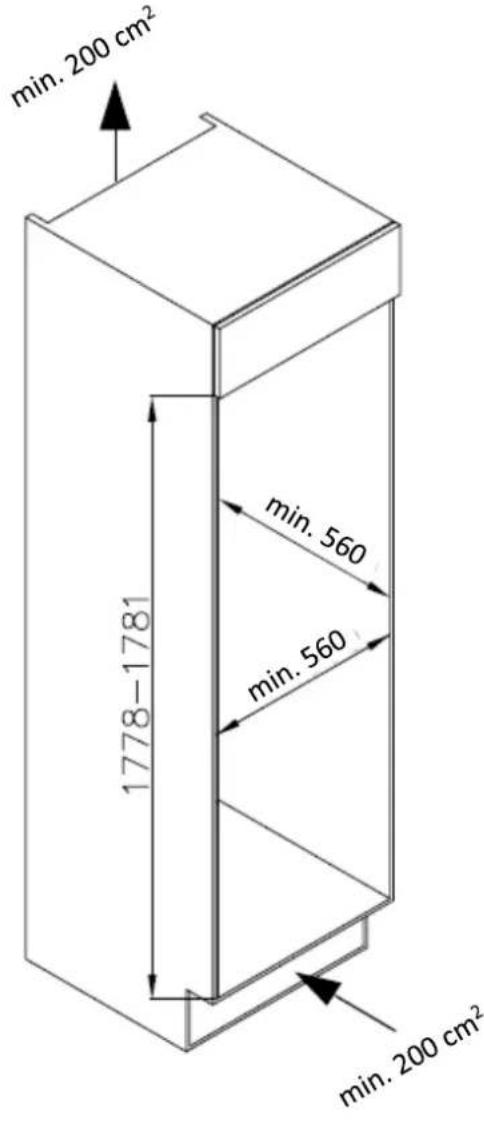

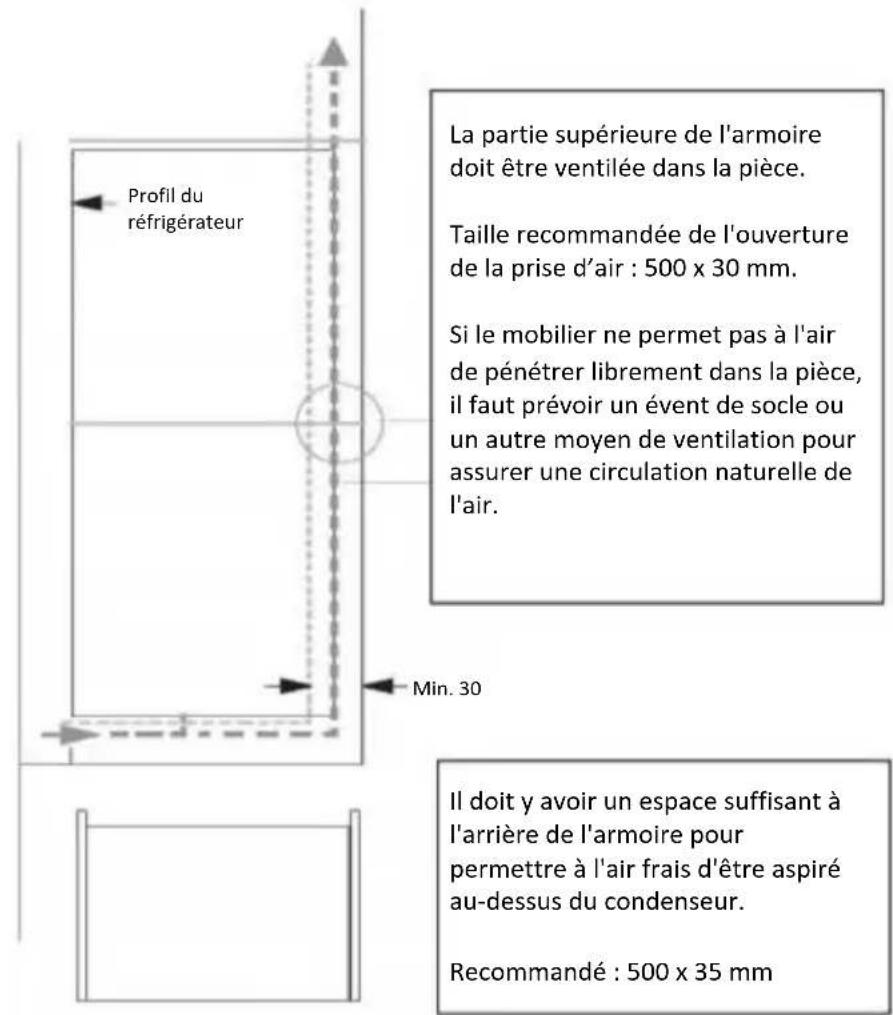

Ventilation 16

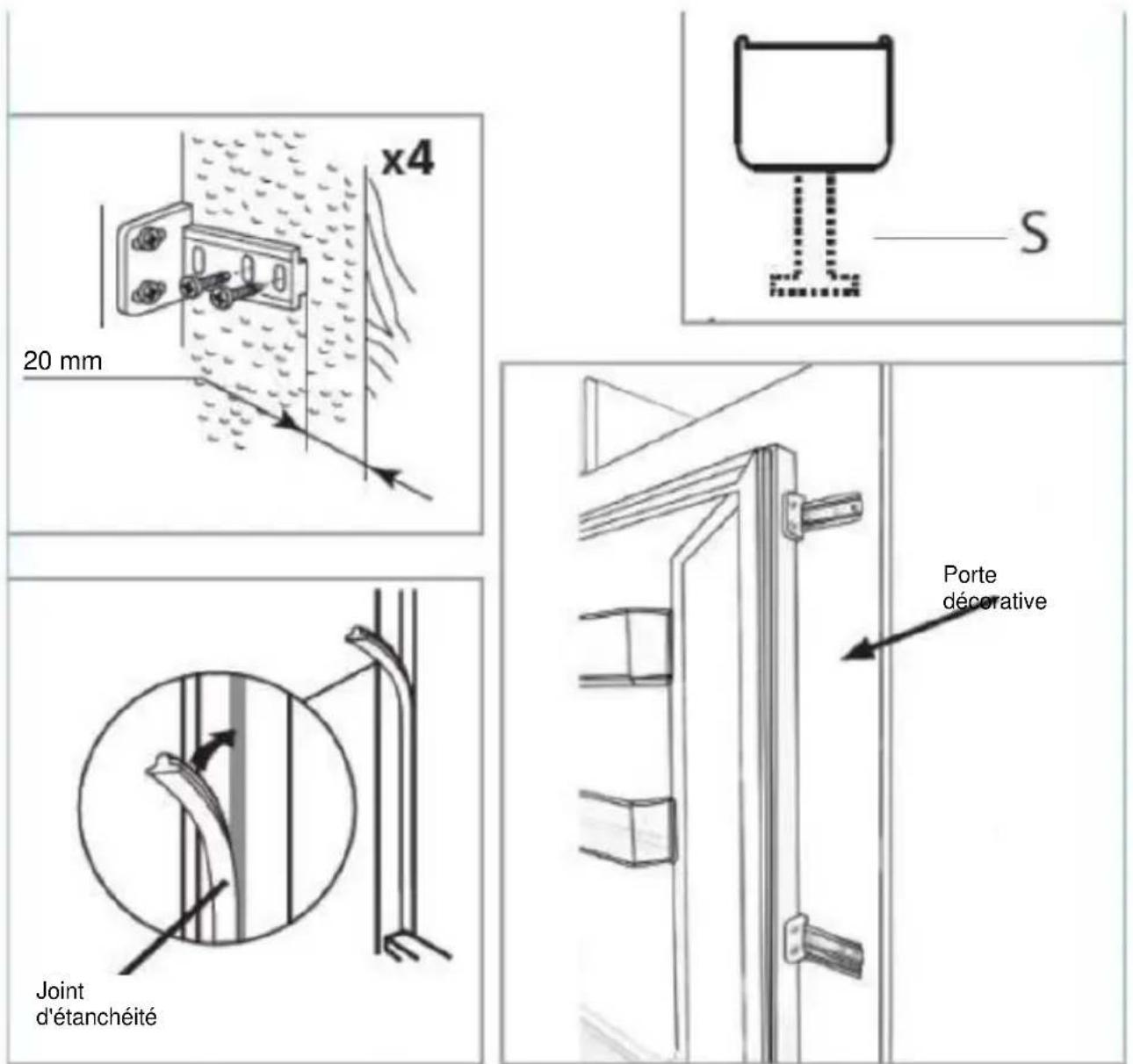

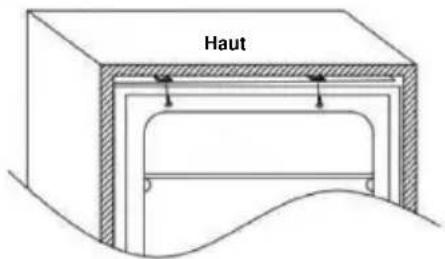

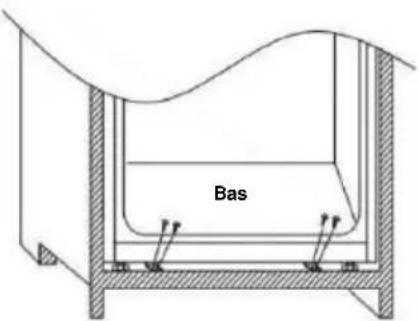

Instructions d'installation 17
Inversion des portes de l'appareil 23

Nosyouremercionsd'avoirachetecproduit.

Avant d'utiliser votre réfrigérateur, veuillez dire attentivement ce manuel d'instructions afin d'optimiser ses performances. Conserver toute la documentation pour une utilisation ultérieure ou pour d'autres propriétaires. Ce produit est destiné uniquement à un usage domestique ou à des applications similaires telles que :

Les espaces de cuisine du personnel dans les magasins, les bureaux et autres environnementes de travail. Les fermes, pour les clients des hotels, motels et autres environnementes de type résidentiel de type chambres d'hôtes (B&B).

Les services de restauration et les applications similaires, pas pour la vente au détail.

Cet apparéil ne doit être utilisé qu'à des fins de conservation des alimentés. Toute autre utilisation est considérée comme dangereuse et le fabricant ne sera pas responsable de toute omission. Il est également recommendé de prendre connaissance des conditions de garantie.

INFORMATIONS SUR LA SECURITE

Avertissement : risque d'incendie / matérieliaux inflammables

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.

Les enfants doivent etre surveillés pour s'assurer quils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est abimé, il doit être remplace par le fabricant, son agent de service ou autres personnes de qualification similaire afin d'éviter les dangers.

AVERTISSEMENT: Risque de prise au piège pour les enfants. Avant de jeter votre ancien réfrigérateur ou congélateur:

• Retirez les portes.
  * Laissez les etagères en place afin d'eviter que les enfants puissant y retrer facilement.

AVERTISSEMENT: N'obstruez pas les bouches d'aération dans l'enveloppe de l'appareil ou dans la structure intégrée.

AVERTISSEMENT: N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommendés par le fabricant.

AVERTISSEMENT: N'endommagez pas le circuit de refroidissement.

AVERTISSEMENT : N'utilisez pas d'appareils électriques dans les compartments d'entreposage des alimentés de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

AVERTISSEMENT : Lorsque vous mettez l'appareil en place, assurez-vous que le cordon d'alimentation n'est pas coincide ou endommagé.

AVERTISSEMENT: Ne placez pas de prises multiples ou de blocs d'alimentation portables à l'arrête de l'appareil.

N'entreposez pas de substances explosives telles que des aerosols contenant du gaz propulseur inflammable dans cet apparéil.

Cet apparéil est destiné à être utilisé dans des applications domestiques et similaires telles que :

• les cuisines du personnel dans les magasins, les bureaux et autres environnementés de travail ;
• des fermes et par des clients dans des hotels, des moteliers et d'autres environnementés de type résidentiel ;
• les environnements de type chambres d'hôtes ;
• la restauration et d'autres applications similaires non destinées à la vente au détail.

Respectez les reglementations locales concernant la mise au rebut de l'appareil pour son réfrigérant inflammable et le gaz qu'il dégage.

Si la lampe LED est abimée, elle doit être remplaçaee par le fabricant, son agent de service ou d'autres personnes qualifiées du même type afin d'eviter les dangers.

AVERTISSEMENT : Pour éviter tout risque dû à l'instabilité de l'appareil, il doit être fixé conformément aux instructions.

MISE AU REBUT DE VIEUX APPAREILS

Cet apparéil est conforme à la directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE).

Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de soumettre les DEEE à des traitements spécifique, afin d'éliminer et demettre au rebut de manière appropriée tous les pollutants, et de recuperer et de recycler tous les matériaux.

Les particuliers peuvent jour un role important en veillant à ce que les DEEE ne deviennent pas un problème environnemental ; il est essentiel de suivre quelques règles de base :

• Les DEEE ne doit pas etre traites comme des déchets menagers ;
• Les DEEE doit etre remis aux points de collecte appropriés, geres par la municipalite ou par des entreprises agreees. Dans de nombreux pays, la collecte a domicile est possible pour les DEEE de grande taille.

Dans de nombreux pays, lorsque vous achetez un nouvel appariel, l'ancien peut être returné au détaillant qui doit le recuperer gratuitement, sur une base individuelle, à condition que l'équipement soit d'un type équivalent et qu'il ait les mêmes fonctions que l'équipement fourni.

Conformité

En apposant la marque sur ce produit, nous garantissons la conformité à toutes les exigences européennes pertinentes en matière de sécurité, de santé et d'environnement qui sont applicables dans la législation pour ce produit.

Économies d'énergie

Pour de更好地 économies d'énergie, il est conseilé de suivre les consignes suivantes :

• Installez l'appareil à l'écart des sources de chaleur, non exposé à la lumière directe du soleil et dans une piece bien ventilée.
• Évitez demettre des alimentés chauds dans le réfrigérateur afin d'eviter d'augmenter la température interne et de provoquer un fonctionnement continu du compresseur.
  Ne replissez pas trop l'appareil avec les alimentes afin d'assurer une bonne circulation de I'air.
• Dégivrez l'appareil en présence de glace pour faciliter le transfert du froid.
  En cas d'absence d'énergie électrique, il est conseilé de garder la porte du réfrigerateur fermée.
  Ouvrez ou maintenez les portes de l'appareil aussi peu ouvertes que possible.
• Evitez d'ajuster le réglage à des températures trop froides.
  Enlevez la poussiere presente a l'arriere de l'appareil.

Avant la première utilisation

Vou devez laisser le réfrigérateur se stabiliser pendant au moins quatre heures avant de lemettre sous tension.

Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation, à l'aide d'une solution de bicarbonate de soude et d'eau chaude, puis de secher soigneusement l'intérieur. Le réfrigérateur peut dégager une odeur lors de sa première utilisation. Elle disparaître au fur et à mesure que l'appareil refroidira.

Remarque :

L'appareil demarrera à 5^ pour le réfrigerateur et à -18^ pour le congélateur et fonctionnera en continu jusqu'à ce qu'il attigne la bonne température. Si l'appareil est étéint, attendez cinq minutes avant de le rallumer pour éviter tout dommage inutile du compresseur. Ne stockez jamais d'articles inflammables ou explosifs ni d'accides ou d'alcalins fortement corrosifs dans l'appareil. Ce réfrigerateur refroidit vos alimentés en rendant l'intérieur de la cavité froide. Il est normal que du givre s'accumule sur cette surface; il se dissipe ensuite et s'écoule par un petit drain situé en bas, d'ou il s'évapore sans danger. La présence de givre à l'arrière n'est pas un dysfonctionnement du réfrigerateur.

Utilisation du réfrigérateur

• Ne mettez jamais de liquides dans le réfrigérateur sans les couvrir.
• Ne mettez jamais d'aliments chauds dans le réfrigérateur. Les alimentés chauds doivent d'abord refroidir à température ambiente avant d'être placés dans le réfrigérateur.
• Rien ne doit toucher la paroi arrirée du réfrigerateur, car cela produit du givre et d'eventuels problèmes de condensation qui pourrait être difficiles à éliminer.
  Assurez-vous que les alimentents sont propres et que tout excès d'eau est essuyé avant de lesmettre au réfrigérateur.
• Emballez ou couvrez les aliments avant de lesmettre au réfrigérateur. Cela permet d'eviter la perte d'humidité, de conserver la fraîcheur des alimentés et d'eviter les odeurs désagréables.
• Trier les aliments avant de les stocker. Les alimentés à consommer rapidement doivent être stockés sur le devant de la clayette pour éviter toute détérioration due à l'ouverture prolongée de la porte.
• Ne replissez pas trop le réfrigerateur. Il doit y avoir suffisamment d'espace entre les alimentés pour permettre à l'air frais de circuler.
  La décongélation des alimentés congélés dans le compartment réfrigérateur permet de maintainir une basse température et d'économiser de l'énergie.
• Ne stockez jamais de viandes crues sur des clayettes situées au-dessus de viandes cuites ou d'autres produits. Cela permet d'éviter que le jus de la viande crue ne contamine les autres alimentés.

Utilisation du conGPLateur

Les compartments du congelasteur sont concus pour stocker uniquement des alimentes congelés.
- Ne mettez jamais d'aliments chauds ou tièdes dans le congélateur, laissez-les refroidir complètement avant de lesmettre dans le congélateur.
Suivez les instructions figurant sur l'emballage pour la conservation des aliments congelés. Si aucune information n'est fournie, les aliments ne doivent pas etre conserves pendant plus de trois mois après la date d'achat.
- Conservez les alimentes en petits paquets (dans l'idéal, moins de 1 kg). Cela permet de réduire le temps de congélation et d'améliorer la qualité des alimentes après déconçélation.
- Emballez les alimentes avant de lesmettre au concélateur. Pour éviter que l'emballage ne colle, assurez-vous qu'il est sec.
- Avant la congélation, étiquetez les alimentés en indiquant notamment le type d'aliment et les dates de conservation et de péremption.
- Une fois que les aliments sont décongeles, ils ne doivent pas être recongeles. Pour éviter le gaspillage, ne décongelez que la quantité d'aliments nécessaire.
- Les boissons en bouteille ou en canette ne doivent pas etre stockées dans les compartments de
congélation car elles pourraient exposer.
La quantité maximale d'aliments frais pouvant être congelez sur une période de 24 heures est de 2,6 kg.
N'essayez pas de congeler plus que la quantité maximale.

Bac à viande

La température à l'intérieur du bac My Zone peut être régée entre 0 et -5 °C. C'est le tiroir idéal pour conserver la viande et le poisson.

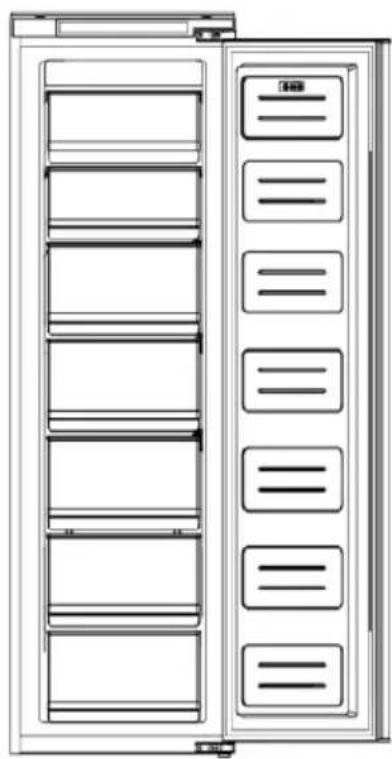

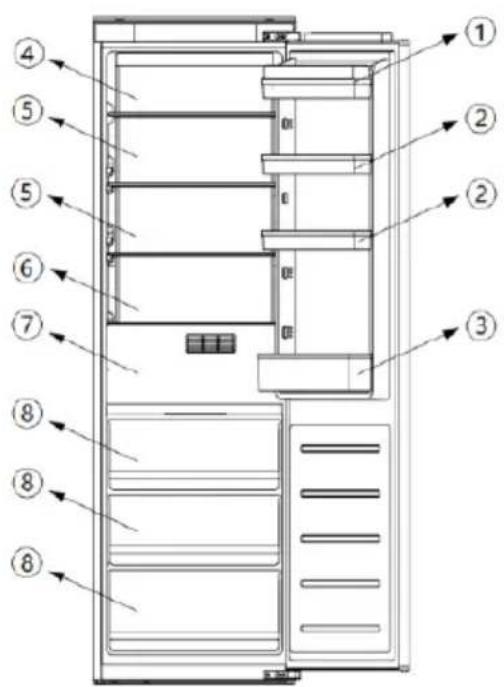

Stockage

La partie réfrigératrice est destinée au stockage d'aliments à court terme. Bien qu'il soit possible de maintainir des températures basses, il n'est pas recommandé de conserver les alimentents pendant de longues périodes.

Etant donne que de l'air froid circule dans le refrigerateur, la temperature peut varier entre les différentes sections. Ainsi, les alimentes doivent etre stockés dans des sections differentes en fonction de leur type.

1. Beurre, fromages, etc.
2. Aliments en bocaux et bouteilles
3. Boissons, par exemple le lait
4. Aliments cuits
5. Yaourts, conserves, etc.
6. Bouteilles de 75 cl ou plats préparés, etc.
7. Fruits et légumes
8. Vande et poisson frais/fruits et légumes

Les clayettes du réfrigerateur peuvent être déplacées en fonction des besoin de rangement de la partie réfrigerateur. Pour déplacer une clayette, levez la section arrrière, puis tirez-la vers l'extérieur.

Pour le remettre en place, faites glisser la clayette dans son emplacement, puis abaissez la section arriere.

La configuration la plus économique en énergie nécessite que les tiroirs, la boîte à aliments et les étagères soient positionnés dans le produit, veillez vous référer aux images ci-dessus.

Panneau de commande : NorFrost TUNDRA TNF 177 BI SL /B

ANTI-GIVRE

1. ÀpRES la première mise sous tension ou le redémarrage après une panne de courant, le compartment réfrigerateur fonctionné à 5 °C, le bac à viande fonctionné à 0 °C. Si un réglage manuel est nécessaire pour modifier la température ou les fonctions, appuyez sur la touche pendant 3 secondes pour déverrouiller l'appareil; le panneau de commande se reverrouillera après 30 secondes d'inactivité.
2. Réglage de la température du compartment réfrigérateur : La température passe de "2, 3, 4, 5, 6, 7, 8, refroidissement rapide". Lorsque le panneau de commande est déverrouillé, appuyez sur la touche pour sélectionner le compartment réfrigérateur (l'indicateur supérieur gauche du panneau d'affichage est allumé).
3. Appuyez sur la touche pour régler la température souhaitée. Lorsque le refroidissement rapide est activé (l'indicateur de goutte d'eau à droite de l'écran est allumé), le compartment réfrigerateur fonctionné à 2 °C pendant 24 heures sans interruption, puis le refroidissement rapide s'arrête et la température réglée revient à la valeur précédente.
4. Fonction de réglage du bac à viande : La température passe de "0, 1, 2, 3, 4, 5". Lorsque le panneau de commande est déverrouillé, appuyez sur la touche pour sélectionner le bac à viande (l'indicateur inférieur gauche du panneau d'affichage est allumé) pour régler la température souhaitée.
5. Interrupteur d'alimentation: Appuyez sur la touche ci-dessus pendant 3 secondes pour allumer/eteindre l'alimentation.
6. Commutateur de température en degrés Celsius et Fahrenheit : Appuyez sur l'interrupteur d'alimentation 1 fois, puis appuyez 2 fois immédiatement sur la touche , le commutateur de température Celsius °C et Fahrenheit °F s'affiche et les indicateurs correspondants s'allument.
7. Activation/désactivation du mode sabbat : Appuyez sur l'interrupteur d'alimentation 1 fois, puis appuyez 2 fois immédiatement
8. Ce produit est doté d'une fonction d'alarme d'ouverture de porte : lorsque la porte est ouverte pendant plus de 2 minutes, l'avertisseur commence à émettre un son d'alarme "di-di-di" ; l'alarme est émise toutes les minutes ; lorsque la porte est ouverte pendant plus de 5 minutes, l'avertisseur émet un son d'alarme "di-di-di" en continu. Appuyez sur n'importe quel bouton pour annuler l'alarme.

Affichage des defaults et alarme

Ce produit est doté d'une fonction d'alarme de défaut. En cas de panne du capteur du réfrigérateur, l'affichage de la température indique différentes causes de panne : "F2" (panne du capteur du bac à viande), "F3" (panne du capteur du compartment réfrigérateur), "F1" (panne du capteur de dégivrage), "CE" (panne de la communication entre la carte de commande principale et le tableau d'affichage). Dans ce cas, le réfrigérateur peut encore fonctionner, mais vous nevez contacter le service après-venteès que possible pour le faire réparer.

"2E" (panne du moteur du ventilateur de réfrigération): dans cette situation, le réfrigérateur peut ne pas fonctionner, vous devez contacter le service après-vente pour l'entretien dés que possible.

Panneau de commande : NorFrost ICE TNF 177 BI SL/B

ANTI-GIVRE

1. ÀpRES la première mise sous tension ou le redémarrage après une panne de courant, le compartment connélateur fonctionnera à -18 °C Changer la température ou les fonctions, appuyer sur la touche pendant 3 secondes pour déverrouiller ; et le panneau de commande sera reverrouillé après 30 secondes d'inactivité.
   Réglage de la température du compartment congélateur : la température varie entre "-15 ~ -24 °C, congélation rapide"
2. Lorsque le panneau de commande est déverrouillé, appuyez sur la touche pour régler la température souhaïée ; et lorsque le réglage est le refroidissement rapide (l'indicateur flocon de neige du panneau d'affichage est allumé), le compartmenting conGPLateur fonctionne en continu à -24 °C pendant 24 heures, puis la condation rapide s'arrête et la température reglee revient à la valeur precedente.
3. Interrupteur d'alimentation: Appuyez sur la touche ci-dessus pendant 3 secondes pour allumer/eteindre l'alimentation.
4. Commutateur de température en degrés Celsius et Fahrenheit : Appuyez sur l'interrupteur d'alimentation 1 fois, puis appuyez 2 fois immédiatement sur la touche , les températures Celsius °C et Fahrenheit °F s'affichent et les indicateurs correspondants s'allument.
5. Activation/désactivation du mode sabbat : Appuyez sur l'interrupteur d'alimentation 1 fois, puis appuyez 2 fois immédiatement
6. Ce produit est doté d'une fonction d'alarme d'ouverture de porte : lorsque la porte est ouverte pendant plus de 2 minutes, l'avertisseur commence à émettre un son d'alarme "di-di-di" ; l'alarme est émise toutes les minutes ; lorsque la porte est ouverte pendant plus de 5 minutes, l'avertisseur émet un son d'alarme "di-di-di" en continu. Appuyez sur n'importe quel bouton pour annuler l'alarme.

Affichage des defaults et alarme

Ce produit est doté d'une fonction d'alarme de défaut. En cas de panne du capteur du réfrigerateur, l'affichage de la température indique différentes causes de panne : "F4" (panne du capteur du compartmentement congélateur), "F5" (panne du capteur de dégivrage), "CE" (panne de la communication entre la carte de commande principale et le tableau d'affichage). Dans ce cas, le réfrigerateur peut encore fonctionner, mais vous doivent contacter le service après-vente des que possible pour le faire réparer.

Les erreurs ci-dessus ne s'affichent qu'a l'écran, sans alarme sonore

Alarme de surchauffe du congélateur : une fois que la température du congélateur a atteint la température programmée, si la température augmente de > - 1^ , l'alarme se déclenché, accompagnée du clignotement du chiffre de la température du congélateur. Appuyez sur n'importe quel bouton pour arrêter l'alarme sonore. La lumière clignotante reste allumée jusqu'à ce que la température soit de < - 1^

PS : La carte principale se trouve dans le compartment du compresseur

POSITION	CONDITIONS
5 °C/-18 °C	Étée ou température ambiente entre 25 et 35 °C
5 °C/-18 °C	Printemps, automne ou température ambiente entre 15 et 25 °C
5 °C/-18 °C	Hiver, ou température ambiente entre 5 et 15 °C
Fonction super congélation	Congélation rapide
Fonction super refroidissement	Refroidissement rapide

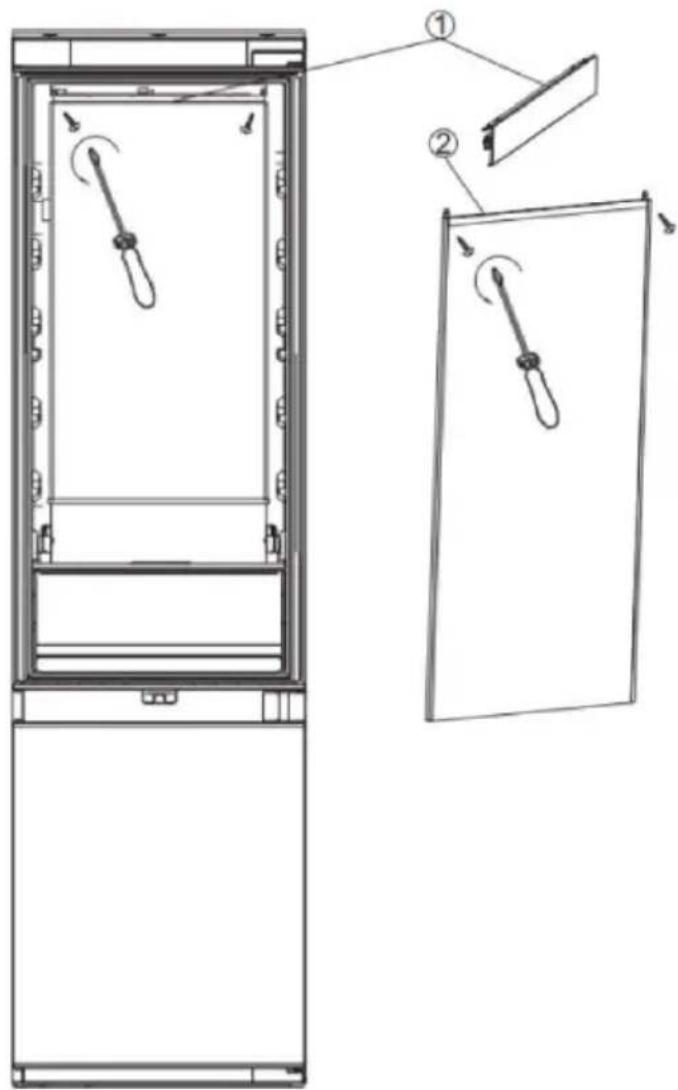

Instructions pour le remplacement des lampes LED

Remarque : la lampe LED est conque pour ne pas etre remplacee par l'utilisateur et doit etre remplacee par des techniciens.

Paramètres d'éclairage : 12 V / 10 W

1. Debrancher la fiche d'alimentation.
2. Retirer la baguette en alliage d'aluminium sur le dessus de la source lumineuse de surface à LED, puis retarder les vis de fixation gauche et droite.

Les étapes ① et ② sont indiquées ci-dessous.

1. Remplacer la carte d'éclairage LED de rechange.
2. Remplacer ensuite la baguette en alliage d'aluminium.

Entretien et nettoyage

Débranche toujours l'appareil de l'alimentation électrique avant tout nettoyage ou entretien. Les parties du réfrigérateur et du congélateur doivent être nettoyées avec une solution de bicarbonate de soude et d'eau tiède. N'utilise pas de produit ou de détergents abrasifs. ÀpRES le lavage, rincez et essuyez soignement.

Nettoyez les clayettes et les bacs de porte séparément à la main avec une solution douce de détergent à vaisselle et d'eau. Ne les mettez pas dans le lave-vaisselle.

Si l'appareil ne va pas etre utilisependant une pereiode prolongee, debranchez-le et nettoyez-le. Laissez les portes tegement entrouvertes pour eviter la formation de moissures et d'odeurs desagreables.

Dégivrage

Le produit est doté d'un système anti-givre concu pour empêcher la formation de glace. Dans des conditions normales d'utilisation, il ne devrait pas etre nécessaire de dégivrer régulierement le système de congélation.

Remarque: Si vous constazez régulièrement une forte accumulation de glace ou des flaques d'eau dans le congealteur, il est probable que la porte ne soit pas correctement étanche. Cela peut être dû à un joint de porté défectueux ou à une porte décorative mal ajustée ou trop lourde. Pour plus d'informations, consultez la section de dépannage concernant la glace.

Dépannage

Si you avez des problemes avec voite appareil, consultez cette section avant d'appeler le service clientele.

Si I'appareil ne fonctionne pas, vérifie :

• Que l'appareil est alimenté en électricité.
• Que les fusibles de votre logement sont intacts et que le fusible de la prise n'a pas sauté.
• Que le réfrigérateur n'a pas été éteint.
• Que la prise de courant fonctionne bien. Pour vérifier cela, branchez un autre apparéil électrique pour voir si la prise est défectueuse.

Si I'appareil fonctionne, mais pas très bien, vérifie :

• Que l'appareil n'est pas surcharge.
• Que le thermostat est reglé à une température appropriée.
• Que les portes se ferment correctement.
• Que le système de refroidissement à l'arrière de l'appareil est propre et sans poussière, et ne touche pas le mur.
• Que la ventilation est suffisante sur les parois laterales et arrrière.

Si I'appareil est bruyant, vérifiez :

• Que l'appareil est nivele et stable.
• Que les parois laterales et arrriere sont dégagées, et que rien ne repose sur l'appareil.
• Remarque: Le gaz de refroidissement du réfrigerateur peut émettre un léger bruit de bulles ou de gargouillis, même lorsque le comprésur n'est pas en marche.

Si l'appareil émet des bips, vérifiez :

• Que les portes sont fermées. Une alarmé se déclenché après 60 secondes d'ouverture d'une porte.

Si de la glace s'est formée sur la paroi arrière du réfrigérateur :

Il est normal que quelques gouttes de glace se forment sur la paroi arrriere du réfrigerateur. Cela ne constitue pas un défaut de l'appareil.
Assurez-vous qu'aucun article situé à l'intérieur du réfrigérateur n'est en contact avec la paroi arrêté.

Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplaced.
- Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si c'est le cas et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle afin de faire remplaçer le joint.
- Cela peut être dû à un mauvais montage de la ou des portes décoratives. Si vous avez le moindre doute, demandez à votre installerateur de vérifier les portes décoratives.

Si une quantité excessive de glace s'est formée dans le congélateur :

Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplaced.
- Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si c'est le cas et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle afin de faire remplaçer le joint.
Cela peut etre du a un mauvais montage de la ou des portes decoratives. Si vous ave le moindre doute, demandez a yonne installateur de verifier les portes decoratives.

Si une ou plusieurs des LED de l'appareil ne fonctionnent pas :

• Contactez le service clientèle pour prendre rendez-vous pour une visite de réparation.

Préparation de l'installation

Cet apparéil ne doit jamais être installé à proximité de sources de chaleur, par exemple des éléments chauffants ou des cusinières, ni dans des endroits humides.

Faites-vous aider par une ou deux autres personnes lors de l'installation de cet apparéil. Cet apparéil peut être représentier des arêtes vives. Porter un EPI adapté à la tâche et à l'environnement.

Pour s'assurer que l'appareil est nivelé, il convient d'utiliser les pieds réglables en hauteur situés à l'avant de l'appareil.
Le système de refroidissement situé à l'arrière de l'appareil ne doit pas toucher le mur du fond. Plus l'espace est grand, moins c'est.
L'appareil doit etre instalé de maniere à ce qu'il soit suffisamment ventilé. Veillez a ce qu'il y ait un espace libre au-dessus de I'appareil pour permettre a l'air de s'échappen et a ce qu'il y ait un espace entre I'arrière de I'appareil et le mur.

Ventilation

Le principal élément à prendre en compte lors de l'installation d'un apparéil de réfrigeration dans une cuisine est la ventilation. La chaleur sortant du compartment de refroidissement doit être dissipée dans l'atmosphère. Une ventilation incorrecte peut entrainer une panne prematurée du compresseur, une consommation d'énergie excessive, une panne totale du système, et peut annuler la garantie fournie avec l' apparéil. Pour les produits destinés à être installés dans un meuble de grande hauteur, les exigences de la page suivante doivent être respectées :

Instructions d'installation

NorFrost TUNDRA TNF 177 BI SL/B

NorFrost ICE TNF 177 BSL/B

Une prise d'air doit etre prévuequelque part dans l'armoire pour permettre à l'air libre de pénétrer. Dans cet exemple, un évent de socle est montré sous le réfrigerateur.

Une découpe doit être pratiquée dans la plinthe sous le réfrigerateur/congélateur, et la grille d'aération doit être utilisée pour la finition.

Il est également possible de-retirer une fine section de la plinthe pour permettre à l'air d'entrer dans l'unité (recommendé:600 mm x 10mm)

Vue en plan de l'espace de ventilation arrêté

L'espace ouvert à l'arrête est clairment visible. Pour le bon fonctionnement de l'appareil, il est important que la partie supérieure de celui-ci ne soit pas obstruée. Une profondeur d'espace de 40 à 50 mm est normale pour la plupart des appar兼ils.

Un trou de ventilation est nécessaire dans le socle de l'unité; il permet a l'air d'être aspiré au-dessus du compresseur et de l'échangeur de chaleur.

En regle generale, plus l'air peut entrer et sortir, plus le produit fonctionne bien et efficacement.

Instruction d'installation (charnière coulissante)

Avec l'aide d'une ou de deux autres personnes, faites entre I'appareil dans le placard. Il y a deux plaques métalliques à la base de I'appareil. Montez les entreprises blanches fournies sur ces plaques. Veillez à ce que les bords de la base de l'armoire soient bien alignés.

x2

Insérer l'appareil dans la colonne en le plaçant à l'opposé des charnières, en veillant à respecter un écart de 3 à 5 mm.

1

Après avoir vérifié la correspondance entre la porte de l'appareil et la porte de la colonne, fixez les couvercles en plastique du sac d'accessoires.

2

Visser la partie inférieure de l'appareil.

3

Monter le joint sur l'appareil, couper la partie excédante si nécessaire. Placer les parties inférieures avec des protections en plastique.

4

A laide d'un tournevis cruciforme, desserrer l'axe de connexion situé sous la charnière centrale droite et ajustez-le pour qu'il se visse sur la paroi droite de l'armoire.

5

Montage des portes de façade

Veiliez a ce qu'il y ait un espace de 3 a 4 mm entre le cote sans charniere et la paroi du placard.
- Placez la coulisse dans le support et fixez-la à la porte frontale à 20-22 mm du bord du panneau frontal, comme indiqué sur l'image suivante, en veillant à ce que la coulisse soit positionnée au centre et à l'horizontal dans le support. Serrez fermement à la main.
- Remplissez l'espace sur le coto sans charniere avec le joint/la bande d'etanchete fourni.
L'aspect final des glissieres de porto doit etre similaire a celui de l'imague suivante, qui montre 2 glissieres en place.

Assurez-vous que les portes de l'appareil s'ouvrent et se ferment correctement, et de manière hermétique.

Une fois que vous avez terminé, et si vous étés satisfait de l'ajustement de l'appareil dans le placard, pliez et enclenchez les parties des entreprises blanches marquées « S » comme indiqué par le contour en pointillé. Laissez le reste du couvercle de l'entretoise en place sur les plaques métalliques.

Important : Une fois l'installation terminée, vérifie que l'appareil est bien fixé dans l'unité et que la ou les portes se ferment et s'ouvrent correctement. S'il n'y a pas de résistance des joints de porte lors de l'ouverture des portes, il est probable que l'appareil et/ou les portes décoratives ne soient pas correctement installés.

Inversion des portes de l'appareil

Nos you rmandons de demander l'aide d'une autre personne pour soutenir les portes pendant cette opération.

Retirer la protection de la charmière supérieure droite et la charmière à l'aide d'un tournevis.

Retirer la porte supérieure.

Retirer la charnière centrale et son axe de connexion en dessous.

Retirer la porte inférieure.

Retirer la charnière inférieure droite et les bouchons en plastique gauches, et remettez-les en place sur le cote opposé.

Assembler la charnière supérieure droite à la charnière inférieure gauche et poser la protection.

Remonter les portes et les charnieres de bas en haut. de 1 à 4.

Vérifiez laonneétanchéitéde la porte :

Il est normal que le joint soit comprime après l'inversion de la porte. La porte étant fermée, utilisez un sèche-cheveux pour dilater le joint et combler l'espace entre la porte et le corps de l'appareil. Veillez à ne pas utiliser le sèche-cheveux trop pres de l'appareil, ce qui pourrait endommager le joint. Une distance d'environ 10 cm devrait suffire. Une fois l'opération terminée, laissez le joint et la porte refroidir avant de les toucher. Une fois cette opération effectuee, le joint devrait rester en place.

RESUMO

Ce produit contient une source lumineuse LED de classe d'efficacité énergétique < G> .
