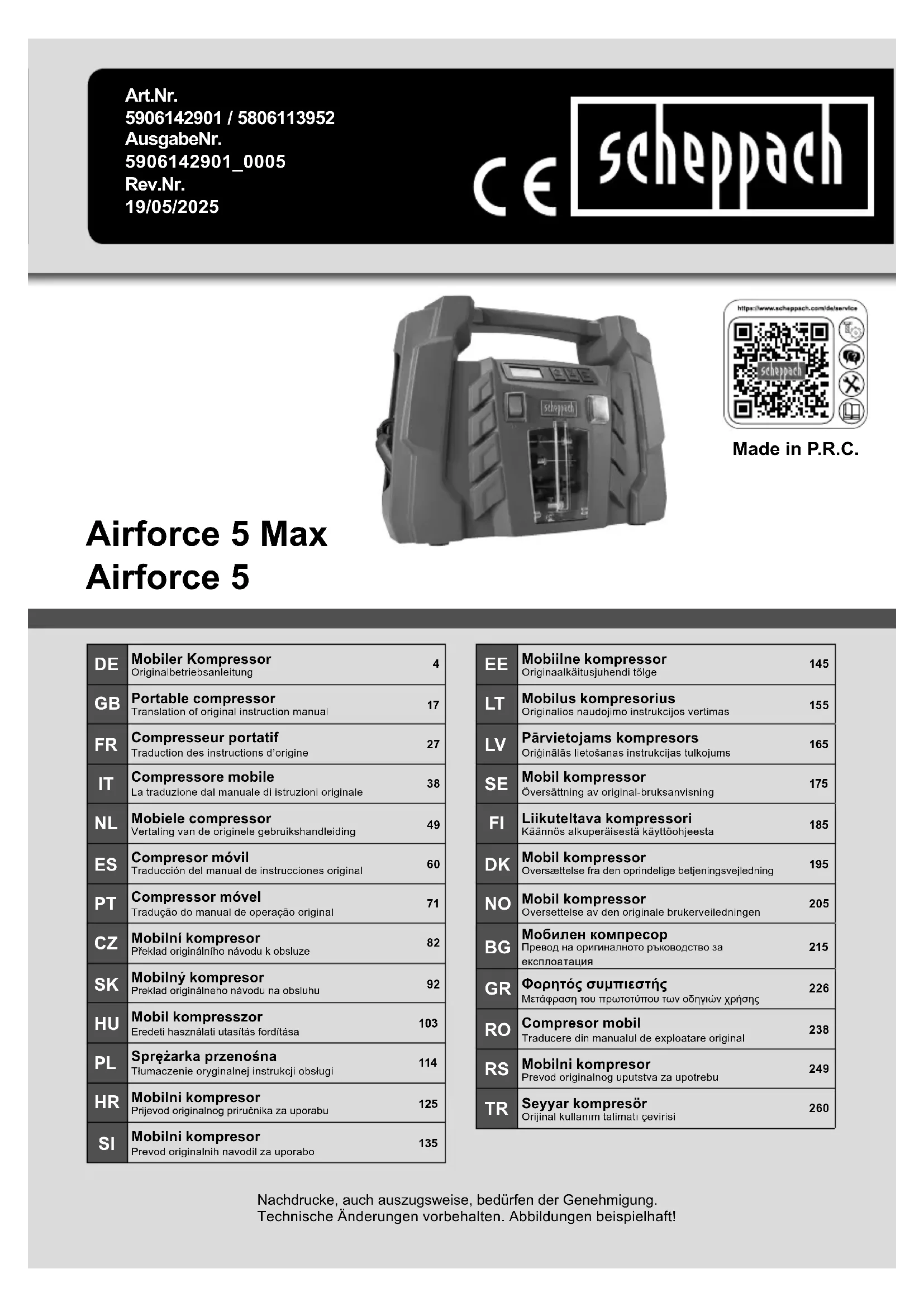

MODE D'EMPLOI Air Force 5 SCHEPPACH
Explication des symboles sur le produit
L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques et ne dispensent pas de prendre des mesures adaptées pour la prévention des accidents.
 | Avertissement - Pour réduire le risque de blessures, lisez le mode d'emploi. |
 | Porter un masque de protection contre les poussières. L'usinage du bois et d'autres matériaux peut générer des poussières nocives. Ne pas usiner de matériaux contenant de l'amiante ! |
 | Portez des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats,copeaux et poussières s'échappant du produit peuvent faire perdre la vue. |
 | Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d'audition. |
 | Avertissement relatif aux surfaces brûlantes ! |
 | Avertissement relatif à une tension électrique ! |
 | Avertissement ! L'appareil est doté d'une commande de démarrage automatisée. Maintenez les tiers à distance de la zone de travail de l'appareil ! |
 | N'exposez pas la machine à la pluie. L'appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches. |
 | Indication du niveau de puissance sonore en dB |
 | Classe de protection II |
 | Adapté au gonflage des pneus |
 | Le produit respecte les directives européennes en vigueur. |
 | Le produit respecte les directives serbes en vigueur. |
Table des matières: Page:
- Introduction....29
- Description de l'appareil 29
- Fournitures....29
- Utilisation conforme....29
- Consignes de sécurité....30
- Caractéristiques techniques.... 33
- Risque résiduel....33
- Déballage....34
- Avant la mise en service.... 34
- Structure et commande .... 34
- Raccordement électrique 35
- Nettoyage, maintenance et stockage 35
- Élimination et recyclage.... 36
- Dépannage 37
- Déclaration de conformité 272
1. Introduction
Fabricant :
Scheppach GmbH
Nous espérons que votre nouvel appareil vous apportera satisfaction et de bons résultats.
Remarque :
Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :
- Manipulation incorrecte,
• Non-respect du mode d'emploi,
- Réparations effectuées par des tiers ou des spécialistes non autorisés,
- Montage et remplacement des pièces de rechange non originales,
• Utilisation non conforme,
- Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.
Attention :
Le mode d'emploi fait partie du produit. Il contient des remarques importantes sur l'utilisation sécuritaire, réglementaire et économique du produit et sur la façon d'éviter les dangers, de limiter les frais de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie du produit. Outre les dispositions de sécurité figurant dans ce mode d'emploi, vous devez absolument observer les prescriptions concernant le fonctionnement du produit en vigueur dans votre pays. Avant d'utiliser le produit, familiarisez-vous avec les consignes de sécurité et d'utilisation. Utilisez le produit uniquement conformément aux descriptions et pour les domaines d'utilisation prescrits. Conservez bien le mode d'emploi et transmettez tous les documents en cas de remise du produit à un tiers.
2. Description de l'appareil
- Poignée de transport
- Écran
- Touche + (augmenter la pression)
- Touche Unité
-
Touche - (diminuer la pression)
-
Interrupteur marche/arrêt
- Aiguille à ballon
- Adaptateur conique (accessoires de piscine)
- Adaptateur pour valves des pneus
- Coffret de rangement de l'adaptateur
- Sélecteur CA/CC
- Coffret de rangement pour câble d'alimentation
- Câble d'alimentation
- Flexible à air comprimé avec adaptateur de valve
- Raccordement prise de courant 12 V
- Coffret de rangement du flexible à air comprimé/câble de raccordement
3. Fournitures
- Compresseur
• Aiguille à ballon (2x)
- Adaptateur conique (accessoires de piscine)
- Adaptateur pour valves des pneus
- Mode d'emploi
Cet appareil est destiné au gonflage des pneus de voiture, de moto, de vélo, des ballons de sport et de plage, des matelas gonflables et objets similaires.
L'appareil peut être utilisé sur secteur avec un câble d'alimentation ou en le raccordant à une prise 12 V (allume-cigare d'une voiture).
Cet appareil ne convient pas au gonflage de pneus à très gros volume, comme les pneus de camion ou de tracteur.
Le compresseur ne peut être exploité que dans des espaces intérieurs secs et bien ventilés.
La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.
Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.
5. Consignes de sécurité
Consignes de sécurité générales pour les outils électriques
△ AVERTISSEMENT ! Lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil électrique. Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.
Conserver à l'avenir toutes les consignes de sécurité et instructions.
Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) et les outils électriques sur batterie (sans câble secteur).
Sécurité au poste de travail
a. Faire en sorte que la zone de travail soit propre et bien éclairée.
Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.
b. Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables.
Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.
c. Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance.
Toute déviation peut entraîner une perte de contrôle de l'outil électrique.
Sécurité électrique
a. Le connecteur de raccordement de l'outil électrique doit correspondre à la prise de courant.
Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.
b. Éviter tout contact corporel avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.
c. Mettre les outils électriques à l'abri de la pluie ou de l'humidité.
La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.
d. Ne pas utiliser le câble pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant.
Maintenir le câble à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles. Des câbles endommagés ou emmêlés augmentent le risque de choc électrique.
e. Si l'outil électrique est utilisé à l'extérieur, se servir d'un câble rallonge autorisé pour l'extérieur.
Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.
f. Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur de protection à courant de fuite.
L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.
Sécurité des personnes
a. Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique.
Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments.
Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures graves.
b. Toujours porter un équipement de protection individuelle et des lunettes de protection.
Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque anti-poussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.
c. Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter.
Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.
d. Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage.
Tout outil ou clé se trouvant dans une pièce rotative de l'appareil peut entraîner des blessures.
e. Évitez toute position du corps anormale.
Veiller à adopter une position stable et à toujours maintenir son équilibre. Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.
f. Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux, vêtements et gants à bonne distance des pièces mobiles.
Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
g. Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement.
Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.
h. Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique.
Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.
Utilisation et manipulation de l'outil électrique
a. Ne surchargez pas l'appareil.
Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.
b. Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.
c. Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique.
Cette mesure de sécurité empêche le démarrage impromptu de l'outil électrique.
d. Conserver les outils électriques inutilisés hors de portée des enfants.
L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e. Prendre soin des outils électriques et outils auxiliaires.
Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou tellement endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.
f. Maintenir les outils de coupe aiguisés et propres.
Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.
g. Utiliser l'outil électrique, les accessoires, les outils d'insertion, etc. conformément à ces instructions.
Tenir compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.
h. Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse.
Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.
Service après-vente
a. Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine.
Ainsi, la sécurité de l'outil électrique est garantie.
Consignes de sécurité pour les compresseurs
⚠ Attention ! Lors de l'utilisation de ce compresseur, respecter les mesures de sécurité élémentaires suivantes assurant une protection contre les chocs électriques, les blessures et les incendies.
Lisez et observez ces consignes avant d'utiliser l'appareil.
Travail en toute sécurité
- Maintenir l'ordre dans la zone de travail
- Le désordre régnant dans la zone de travail peut entraîner des accidents.
- Prendre en compte les facteurs environnementaux
- Ne pas exposer les outils électriques à la pluie.
- Ne pas utiliser les outils électriques dans un environnement humide ou mouillé. Risque d'électrocution !
- Veiller à ce que la zone de travail soit bien éclairée.
- Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.
- Assurer une protection contre les chocs électriques
- Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).
- Maintenir le matériel à distance des enfants!
- Ne laisser personne toucher l'outil et le câble, les maintenir à distance de la zone de travail.
- Conserver les outils électriques non utilisés en sécurité
- Les outils électriques qui ne sont pas utilisés doivent être rangés au sec, en hauteur ou dans un endroit verrouillé, hors de portée des enfants.
- Ne pas surcharger l'outil électrique
- Ils fonctionnent en effet de manière plus satisfaisante et plus sûre dans leur plage de puissance.
- Porter des vêtements adaptés
- Ne pas porter de vêtements amples ou de bijoux qui risqueraient d'être entraînés par les pièces mobiles.
- En cas de travail en extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes.
- Recouvrir les cheveux longs d'un filet.
- N'utilisez pas le câble à des fins pour lesquelles
il n'a pas été conçu
- Ne pas tirer sur le câble pour débrancher le connecteur de la prise de courant. Protéger le câble de la chaleur, de l'huile et des bords coupants.
- Prendre soin de ses outils
- Faire en sorte que le compresseur soit propre pour travailler correctement et en toute sécurité.
- Suivre les prescriptions de maintenance.
- Contrôler régulièrement le câble de raccordement de l'outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.
- Contrôler régulièrement les rallonges et les remplacer en cas de dommage.
- Tirer sur le connecteur pour le débrancher de la prise de courant
- En cas de non-utilisation de l'outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.
- Éviter une mise en marche involontaire
- S'assurer lors du branchement de la fiche dans la prise que l'interrupteur est éteint.
- Utiliser le câble rallonge pour l'extérieur
- En extérieur, utiliser uniquement des câbles rallonges autorisés et indiqués comme étant conformes à cet emploi.
- N'utiliser les tambours de câbles que lorsqu'ils sont déroulés.
- Rester attentif en permanence
- Faire attention à ce que l'on fait. Procéder de manière raisonnable. Ne pas utiliser l'outil électrique lorsque l'on n'est pas concentré.
- Vérifier si l'outil électrique présente des dommages
- Avant de poursuivre l'utilisation de l'outil électrique, il convient de vérifier soigneusement que les dispositifs de protection et les pièces susceptibles d'être endommagées fonctionnent parfaitement et conformément aux dispositions.
- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.
- Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.
- Les commutateurs endommagés doivent être remplacés par un atelier de service client.
- N'utiliser aucun câble de raccordement défaillant ou endommagé.
- Ne pas utiliser d'outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.
- Faire réparer l'outil électrique par un électricien spécialisé
- Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menées à bien que par un électricien spécialisé qui utilisera des pièces de rechange d'origine. Sinon, l'utilisateur risque l'accident.
- Attention!
- Par souci de sécurité, n'utilisez que les accessoires et appareils supplémentaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le fabricant. Toute utilisation d'outils ou d'accessoires autres que ceux recommandés dans le mode d'emploi ou dans le catalogue peut présenter un risque de blessures.
- Bruit
- Porter une protection auditive lors de l'utilisation du compresseur.
- Remplacement du câble de raccordement
Si le câble de raccordement est endommagé, il doit être remplacé par le fabricant ou un électricien spécialisé afin d'éviter les dangers. Risque d'électrocutions.
- Remplissage des pneus
- Contrôler la pression de gonflage des pneus immédiatement après remplissage au moyen d'un manomètre adapté, par exemple, dans une station-service.
- Compresseurs mobiles en mode chantier
- Veiller à ce que tous les flexibles et robinetteries conviennent à la pression de service maximale admissible du compresseur.
- Lieu d'installation
- Placer le compresseur uniquement sur une surface plane.
-
En présence de pressions supérieures à 7 bar, il est recommandé de doter les flexibles d'alimentation d'un câble de sécurité, par exemple, un câble métallique.
-
Éviter de déposer des charges lourdes sur la tuyauterie en recourant à des raccords de flexibles pour éviter les points de pliure.
-
Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.
⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.
6. Caractéristiques techniques
| Prise secteur CA | 220-240 V~ 50 Hz |
| Raccord CC | 12 V |
| Puissance du moteur | max. 150 W |
| Mode de fonctionnement | S3 25 % |
| Régime du compresseur | 4200 min ^-1 |
| Pression de service | env. 8 bar |
| Débit théo. d'aspiration | env. 36,5 l/min |
| Volume de distribution effectif à 1 bar | env. 18 l/min |
| Indice de protection IP30 |
| Classe de protection II |
| Poids de l'appareil 1,6 kg |
| Longueur de câble CA 1,8 m |
| Longueur de câble CC 4 m |
| Longueur de flexible 600 mm |
Sous réserve de modifications techniques !
* S3 25 % = fonctionnement intermittent périodique avec une durée d'activation de 25 % (2,5 min sur 10 minutes)
Les valeurs d'émission de bruit ont été calculées conformément à la norme EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte d'audition.
Valeurs caractéristiques sonores
⚠ Avertissement : Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, veuillez porter une protection auditive adaptée.
| Niveau de puissance sonore L_wA | 90 dB |
| Niveau de pression sonore L_pA | 63,9 dB |
| Incertitude K_wA/pA | 2,36 / 3 dB |
7. Risque résiduel
Respecter les consignes de sécurité et de maintenance prédéfinies dans le mode d'emploi.
Se montrer toujours vigilant pendant le travail et tenir les tiers à une distance de sécurité du lieu de travail.
Même si l'appareil est utilisé de manière conforme, il demeure toujours un certain risque résiduel impossible à exclure. Les dangers potentiels suivants sont liés au type et à la construction de l'appareil :
- Mise en service inopinée du produit.
- Lésions auditives si la protection auditive prescrite n'est pas portée.
- Des particules de saleté, de la poussière, etc. peuvent atteindre les yeux ou le visage même en portant des lunettes de protection.
• Inhalation de particules tourbillonnantes.
8. Déballage
ATTENTION!
L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !
- Ouvrez l'emballage et sortez-en délicatement l'appareil.
- Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
- Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
9. Avant la mise en service
- Avant de raccorder la machine, vérifier que les indications figurant sur la plaque signalétique correspondent aux données du secteur.
- Vérifier que l'appareil ne présente aucun dommage causé pendant le transport. Signaler immédiate-ment tout dommage au transporteur qui a livré le compresseur.
- Le montage du compresseur doit être effectué à proximité du consommateur.
- Éviter les longues conduites d'air et d'alimentation (câble rallonge).
- Veiller à ce que l'air d'admission soit sec et exempt de poussière.
- Ne pas installer le compresseur dans un espace humide ou mouillé.
- Le compresseur ne doit être utilisé que dans des lieux adaptés (bien ventilés, présentant une température ambiante comprise entre +5 °C et 40 °C). La pièce doit être exempte de poussières, acides, vapeurs, gaz explosifs ou inflammables.
- Le compresseur convient à une utilisation au sec. Il est interdit de l'utiliser dans des zones soumises à une pulvérisation d'eau.
- Le compresseur ne peut être utilisé à l'extérieur que brièvement dans des conditions ambiantes sèches.
- Le compresseur doit toujours être maintenu au sec et ne doit pas rester à l'extérieur après le travail.
10. Structure et commande
10.1 Prise secteur
- Le compresseur est doté d'un câble secteur avec fiche de contact de sécurité. Celle-ci peut être raccordée à n'importe quelle prise de contact de sécurité 220-240 V\~/ 50 Hz protégée par un fusible 15 A.
- Avant la mise en service, veillez à ce que la tension secteur corresponde à la tension de service et à la puissance de la machine figurant sur la plaque d'information.
- Les longs câbles, ainsi que les rallonges, les tambours de câbles, etc. provoquent une chute de tension et peuvent empêcher le démarrage du moteur.
- En cas de températures inférieures à +5 °C, le dé-marrage du moteur peut être difficile.
10.2 Interrupteur marche/arrêt (fig. 1)
- Pousser le bouton (6) en position I pour activer le compresseur.
- Pour désactiver le compresseur, placer le bouton (6) en position 0.
10.3 Mise en service (fig. 1)
- Raccordez l'adaptateur du flexible à air comprimé à l'objet à gonfler.
- En fonction de l'application, utilisez également les adaptateurs (7, 8, 9) selon la description en 10.5.1.
- L'écran (2) affiche maintenant la quantité de pression actuelle dans votre objet.
10.4 Réglage de la pression (fig. 1)
- Le bouton (4) permet de sélectionner l'unité d'affichage de la pression. Les unités disponibles sont les suivantes : [bar], [PSI] ou [kPa].
- Vous pouvez régler la pression à l'aide des touches (3) et (5). La limite est de 8 bar.
- Le bouton (5) permet de réduire la pression souhaitée.
- Le bouton (3) permet d'augmenter la pression souhaitée.
- Allumez l'appareil selon la procédure décrite à la section 10.2. Le compresseur pompe alors jusqu'à atteindre la pression préréglée à l'écran avant de s'arrêter.
10.5 Raccordements (fig. 4-7)
⚠ Attention ! Arrêtez pour cela l'appareil.
10.5.1 Utilisation du kit d'adaptation
Le kit d'adaptation vous permet également :
- Le gonflage de ballons avec l'aiguille à ballon (7).
- L'adaptateur à valves de pneus (9) vous permet de gonfler les pneus des bicyclettes et des voitures.
- Le remplissage de piscines, de matelas, de bateaux gonflables et d'objets similaires à l'aide de l'adaptateur conique (8).
Avertissement ! Observez les indications du fabricant des pneus et du fabricant du véhicule concernant la pression de gonflage recommandée.
Avertissement ! Cet appareil n'est pas calibré ! Pour obtenir une valeur de mesure calibrée, utilisez un appareil de mesure adapté, comme celui d'une station-service, pour contrôler la pression de gonflage des pneus après les avoir gonflés.
10.5.2 Prise de courant 12 V (fig. 8)
- Appuyez sur le sélecteur (11) pour passer du courant alternatif (CA) 220-240 V au courant continu (CC) 12 V.
- Commutateur CA vers le haut : l'appareil est alimenté en courant via le câble d'alimentation.
- Commutateur CC vers le bas : l'appareil est à présent alimenté en courant continu (CC) via le câble de raccordement 12 V.
- Le compresseur peut être raccordé à la prise de courant 12 V d'une voiture. Pour ce faire, insérez le connecteur (15) dans la prise de courant de votre voiture.
11. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur. Le branchement au secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.
En cas d'utilisation d'appareils frontaux d'application au pistolet et de pulvérisation, ainsi qu'en cas d'utilisation temporaire en extérieur, l'appareil doit impérativement être raccordé via un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA.
Câble de raccordement électrique défectueux.
Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
- Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes,
- Des points de pliure dus à une fixation ou à un che-
minement incorrects du câble de raccordement,
- Des points d'intersection si les câbles de raccordement se croisent,
- Des détériorations de l'isolation dues à un arrachement hors de la prise murale,
- Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.
Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Assurez-vous que le câble de raccordement n'est pas raccordé au réseau d'électricité lors de la vérification.
Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. Utilisez uniquement des câbles de raccordement dotés du signe H05VV-F.
L'indication de la désignation du type sur le câble de raccordement est obligatoire.
Moteur à courant alternatif
- La tension secteur doit être de 220-240 V\~.
- Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm.
Type de raccord Y
Si le câble de raccordement secteur de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.
Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.
Pour toute question, veuillez indiquer les données suivantes :
• Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
- Données figurant sur la plaque signalétique du moteur
12. Nettoyage, maintenance et stockage
⚠ Attention!
Tirer sur la fiche secteur avant toute intervention de nettoyage et de maintenance ! Risque de blessures par chocs électriques !
Attention!
Attendre que l'appareil ait complètement refroidi !
Risque de brûlures !
Attention!
Dépressuriser l'appareil avant toute intervention de nettoyage et de maintenance ! Risque de blessures !
12.1 Nettoyage
- Garder l'appareil au maximum exempt de poussière et de saleté. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à faible pression.
- Nous vous recommandons de nettoyer l'appareil après chaque utilisation.
- Nettoyer régulièrement l'appareil avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les composants en plastique de l'appareil. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil.
- Avant nettoyage, le flexible et les outils de pulvérisation doivent être déconnectés du compresseur. Le compresseur ne doit pas être nettoyé à l'eau, aux solvants, etc.
12.2. Stockage (fig. 2, 3)
⚠ Attention ! Débranchez la fiche secteur. Arrêtez le compresseur de manière à ce que celui-ci ne puisse pas être mis en service par une personne non autorisée.
Attention!
Ne conserver le compresseur que dans un environnement sec et inaccessible aux personnes non autorisées.
- Le câble d'alimentation (13) peut être rangé dans le coffret de rangement (12) du côté droit.
- Le flexible d'air comprimé (14) et le câble de raccordement (15) peuvent être rangés dans le coffret de rangement (16) du côté gauche.
L'appareil peut être transporté par la poignée (1).
Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.
Pièces d'usure* : Courroie et embrayage
* ne sont pas nécessairement fournis !
Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-ventre. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.
13. Élimination et recyclage
Consignes relatives à l'emballage
Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.
Consignes relatives à la loi allemande sur les appareils électriques et électroniques
Les appareils électriques et électroniques
usagés ne doivent pas être jetés avec les or-
dures ménagères, mais éliminés séparément !
- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.
- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.
14. Dépannage
Défaut Cause possible Solution
| Le compresseur ne fonctionne pas. | Tension secteur non disponible. | Contrôler les câbles, la fiche secteur, le fusible et la prise de courant. |
| Tension secteur trop faible. | Éviter les câbles rallonges trop longs. Utiliser un câble rallonge présentant des fils de section suffisante. |
| Température extérieure trop faible. | Ne pas utiliser par une température extérieure inférieure à +5 °C. |
| Le moteur surchauffe. | Laisser le moteur refroidir.Au besoin, éliminer la cause de la surchauffe. |
| Le compresseur fonctionne, mais sans pression. | La vanne de retour n'est pas étanche. | Remplacer la vanne de retour. |
| Les joints sont endommagés. | Contrôler les joints, faire remplacer les joints endommagés par un atelier spécialisé. |
| Le compresseur fonctionne, la pression est indiquée sur l'écran, mais les outils ne fonctionnent pas. | Les raccords de flexible ne sont pas étanches. | Contrôler le flexible d'air comprimé et les outils, et les remplacer si nécessaire. |
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
| DE | erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article |
| FR | déclare la conformité suivante selon la directive UE et les normes pour l'article |
| IT | dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo |
| ES | declara la conformidad siguiente según la directiva la UE y las normas para el artículo |
| PT | declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo |
| NL | verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EU-richtlijnen en normen |
Marke / Brand / Marque:
Art.-Bezeichnung:
Article name:
Nom d'article:
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
CE
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
| DE | erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel | FI | vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article | SE | försäkrar härmed följande överensstämmelse enligt EU-di-rektiv och standarder för följande artikeln |
| EE | kinnitab käesolevaga nimetatud toote vastavust märgitud EL direktiividele ja standarditele | DK | erklærer hermed, at fölgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder |
| LT | pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj | NO | erklærer herved fölgende samsvar under EU-direktiv og standarder for fölgende artikkel |
| LV | apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu | | |
Marke / Brand / Marque:
Art.-Bezeichnung:
Article name:
Nom d'article:
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.
L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
Garanzia IT
