MODE D'EMPLOI DS-55324 Digitus

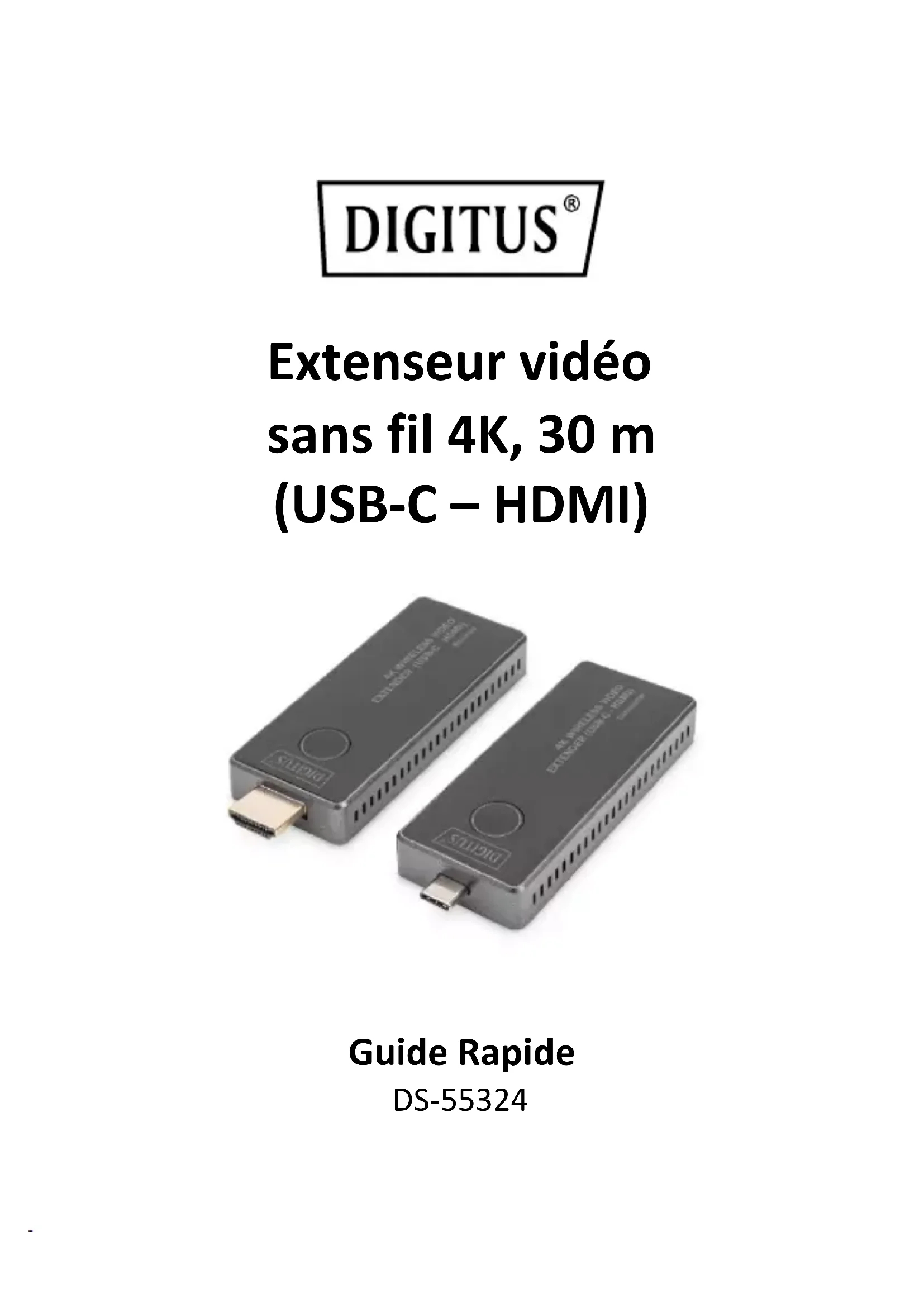

Extenseur vidéo sans fil 4K, 30 m (USB-C – HDMI)

4. Caractéristiques du produit.................................................... 4

5. Caractéristiques du produit.................................................... 5

8. Appairage de l'émetteur et du récepteur ...............................11

Profitez d'une transmission audio et vidéo sans fil en UHD 4K / 30 Hz d'une grande netteté grâce à l'extenseur sans fil HDMI 4K. Le kit est facile à installer, sans pilote ni logiciel, grâce à la fonction Plug and Play. Avec une portée allant jusqu'à 30 mètres en vue dégagée, il garantit une transmission fiable. Le cryptage AES 128 bits et le protocole WPA2 garantissent une transmission sécurisée des données. Compatible avec HDMI 2.0/1.2 et HDCP 2.2/1.4. Idéal par exemple pour les home cinémas, les salles de conférence et les centres de formation. Découvrez la liberté du divertissement sans fil !

2. Caractéristiques principales

• Transmission sans fil du signal HDMI jusqu'à 30 m (vue dégagée)

• Liaison point à point – 1 émetteur (source) + 1 récepteur (périphérique de sortie)

• Prise en charge de résolutions de jusqu'à UHD 4K (2160p / 30 Hz)

• Alimentation électrique via USB-C

3. Contenu de l'emballage

• 2x câbles USB A vers USB-C (100 cm)

• 2x câble d’extension HDMI (15 cm)4

• 1 x câble d'extension USB-C (10 cm)

• 1x guide d'installation rapide

4. Caractéristiques du produit

Caractéristique Description Plug and play Connectez l'émetteur et le récepteur aux ports HDMI de la source et du périphérique de sortie, attendez la connexion puis partagez simplement en appuyant sur un bouton Aucun logiciel / application requis Le DS-55324 ne nécessite ni installation de logiciel ou d'application, ni paramétrage, ou encore de personnel informatique. Compatibilité Supporte les sources de signal avec connexion USB-C (avec mode DP-Alt ou Thunderbolt) avec Windows, macOS, iOS, iPadOS, Android Sélection du canal automatique Le DS-55324 sélectionne automatiquement le meilleur canal Wifi lorsqu'il est allumé pour garantir un streaming fluide.

Vitesse rapide grâce à la technologie 5G AC MIMO Le DS-55324 est équipé de la technologie rapide 802.11ac, qui augmente la vitesse du Wifi en permettant à deux appareils sans5 fil d'envoyer ou de recevoir simultanément plusieurs flux de données. Sécurité / protection Le DS-55324 prend en charge le cryptage AES 128 bits et le protocole d'authentification WPA2/WPA-PSK/WPA2-PSK pour protéger les données. HDCP est pris en charge pour protéger le contenu

5. Caractéristiques du produit

Caractéristiques de l'émetteur Entrée USB-C DP 1.2 Version HDCP HDCP 1.4 Résolution de l’entrée HDMI 2160p/30fps,1080p/60fps,1080p/30fps, 1080p/24fps 1080i/50fps, 1080i/60fps; 720p/30fps, 720p60fps; 480p/60fps Résolution de la transmission 2160p/30fps max. Format audio PCM Canal audio 2 canaux Latence Faible latence d’environ 100 ms (à 60 images par seconde)6 Sécurité Cryptage AES 128 bits Norme sans fil Module Wifi puissant 802.11ac intégré Fréquence 5150-5350MHz; 5470-5725MHz; 5725-5850MHz; 5850-5925MHz; Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante Prise en charge du 20 MHz, 40 MHz, 80 MHz Puissance d'émission du Wifi 13 dBm Appariement et connexion automatique Se connecte automatiquement au meilleur canal Wifi disponible pour garantir des performances sans fil exceptionnelles Portée Jusqu'à 30 mètres (vue dégagée) LED

Ports 1x Entrée USB-C 1x USB-C (alimentation électrique) 1x Bouton de connexion 1x Bouton Reset Alimentation électrique 5V/1A Consommation électrique Ca. 3W Dimensions 81 x 34 x 13 mm Poids 39 g7 Plage de température Température de fonctionnement 0 °C à +40 °C (+32 °F à +104 °F) Température de stockage -10°C à +60°C (+14°F à +140°F) Humidité Humidité de fonctionnement 10 % à 80 % d’humidité relative Humidité de stockage 5% à 90% d’humidité relative Spécifications du récepteur Sortie HDMI Version HDMI 2.0 Version HDCP HDCP 2.2 Sortie HDM Résolution Jusqu'à 2160p/60fps Résolution de la transmission Maximum 2160p/30fps Format audio PCM Canal audio 2 canaux Latence Faible latence d’environ 100 ms Sécurité Cryptage AES 128 bits Norme sans fil Module Wifi puissant 802.11ac intégré8 Fréquence 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante Prise en charge du 20 MHz, 40 MHz, 80 MHz Puissance d'émission du Wifi 13 dBm Appariement et connexion automatique Se connecte automatiquement au meilleur canal Wifi disponible pour garantir des performances sans fil exceptionnelles Antennes à haute sensibilité Des antennes à haute sensibilité assurent des connexions sans fil stables et une couverture optimale Portée Jusqu'à 30 mètres (vue dégagée) Ports 1x sortie HDMI 1x USB-C (alimentation électrique) 1x Verbindungstaste/ Resettaste LED

Alimentation électrique 5V/0,6A Consommation électrique Ca. 4W DimensionS 81 x 34 x 13 mm Poids 24 g Plage de température9

Connexion à la prise vidéo de l'appareil source

2. Bouton de connexion

Appuyez rapidement : Partage de l'écran Appuyez longtemps : env. 10 secondes pour réinitialiser le système

Affichage de l'état de la connexion

Appuyez sur le bouton pendant 3 secondes pour réinitialiser le système Température de fonctionnement 0°C à +40°C (+32°F à +104°F) Humidité de stockage -10°C à +60°C (+14°F à +140°F) Humidité Humidité de fonctionnement 10 % à 80 % d’humidité relative Humidité de stockage 5% à 90% d’humidité relative10

Alimentation électrique

Voyants LED de l'unité émettrice Description Rouge statique Le système de l'unité émettrice démarre Rouge clignote L'unité émettrice recherche l'unité réceptrice Bleu clignote Attendre la connexion Bleu statique Connecté Violet Pas de signal d'entrée HDMI

6.2 Unité réceptrice

2. Bouton de connexion

Appuyez rapidement : Partage de l'écran Appuyez longtemps : env. 10 secondes pour réinitialiser le système

Affichage de l'état de la connexion

Alimentation électrique11

Voyants LED de l'unité émettrice Description Bleu clignote Attendre la connexion Bleu statique Connecté

Installation de l’émetteur

• Reliez l'émetteur à la prise vidéo de la source de signal

• Raccordez le câble USB fourni à l'émetteur (port USB-C) ainsi qu'à un port USB A de l'appareil de signalisation ou à un adaptateur de charge USB et à une prise de courant Installation du récepteur

• Connectez l'unité réceptrice à la prise HDMI du téléviseur, de l'écran ou du projecteur

• Raccordez le câble USB fourni au récepteur (port USB-C) ainsi qu'à un port USB A du périphérique de sortie ou à un adaptateur de charge USB et à une prise de courant

8. Appairage de l'émetteur et du récepteur

Le kit DS-55324 comprend un récepteur et un émetteur qui doivent être appairés avant l'expédition. Grâce à la fonction d’appairage automatique, vous n'avez normalement pas besoin de les appairer à nouveau. Toutefois, si vous devez procéder à un nouveau appairage, suivez les instructions ci-dessous pour appairer l'émetteur au récepteur :

1. Alimentez le récepteur via un USB-C et connectez-le à l'écran via12

2. Allumez l'émetteur et attendez environ 5 à 10 secondes, les

voyants des touches de l'émetteur va clignoter en rouge. Maintenez ensuite le bouton Reset (bouton numéro 3) enfoncé pendant 3 secondes, jusqu'à ce que le bouton clignote rapidement pour effectuer une réinitialisation. Ensuite, l'émetteur redémarre et le témoin lumineux passe automatiquement du rouge au bleu au bout de 30 secondes.

3. Appuyez sur le bouton de l'émetteur pour diffuser lorsque le

témoin lumineux de l'émetteur clignote en bleu.

9. Transmission HDMI sans fil

1. Connectez le récepteur au port vidéo du périphérique de sortie

(voir Installation du récepteur)

2. Connectez l’émetteur au port vidéo de la source de signal (voir

Installation de l’émetteur)

3. Le voyant LED s'allume en rouge lorsque l'appareil est démarré.

4. Le voyant devient bleu et clignote lorsque l'appareil est prêt

pour le streaming.13

5. Cliquez sur le bouton pour commencer le streaming, le voyant

lumineux devient bleu.

1. Pour les appareils vidéo source avec une alimentation d'au moins

5 V / 0,5 A via le connecteur HDMI, l'émetteur sans fil peut être alimenté directement par le connecteur HDMI, sans alimentation supplémentaire via le connecteur USB-C.

2. Nous recommandons toutefois, pour une transmission optimale

et une connexion stable, de toujours utiliser l'alimentation supplémentaire via le port USB-C avec le câble fourni.

3. La distance de transmission en cas de vue non dégagée ne peut

pas être déterminée de manière générale et dépend des conditions sur place

4. Les murs, le verre, etc. raccourcissent la couverture du signal ou

entraînent des pertes de signal

11. Consignes de sécurité

Veuillez lire attentivement les consignes de sécurité suivantes avant la mise en service : Respectez tous les avertissements et consignes concernant l'appareil:

1. Ne pas exposer l'appareil à la pluie, à l'humidité, aux vapeurs ou

2. Ne pas introduire d'objets dans l'appareil

3. Ne pas essayer de réparer l'appareil soi-même ou d'ouvrir le

boîtier. Vous risquez un choc électrique !14

4. Veillez à ce que la ventilation soit suffisante afin d'éviter tout

dommage dû à une surchauffe

5. Assurez-vous que l'appareil est éteint et qu'il se trouve dans un

environnement sûr avant de le mettre en service

6. En cas d'orage, les appareils électriques raccordés peuvent être

endommagés par des surtensions dues à la foudre

7. Ne pas utiliser l'appareil pendant un orage

8. Débranchez l'appareil des appareils électriques connectés

9. N'utilisez l'appareil qu’à l'intérieur des bâtiments

10. Si l'appareil doit être réparé, rapportez-le à votre revendeurv

11. La poussière, l'humidité, les vapeurs et les produits de nettoyage

ou solvants puissants peuvent endommager l'appareil

12. Débranchez l'appareil de l'alimentation électrique et des

appareils connectés avant de le nettoyer.

13. Nettoyez l'appareil avec un chiffon propre, exempt de poussière

14. N'utilisez que le bloc d'alimentation fourni

15. Pour déconnecter complètement le système du réseau

électrique, vous devez débrancher la fiche d'alimentation de la prise de courant. Vous pouvez déconnecter l'appareil du réseau électrique via le bloc d'alimentation.15 Gamme de fréquences et puissance d'émission maximale Norme Wifi: IEEE 802.11.b/g/n/ac 5.8G Canal : 36/40/44/48 Fréquence centrale: 5150-5350MHz; 5470-5725MHz; 5725- 5850MHz; 5850-5925MHz Les bandes de fréquences spécifiques utilisées dépendent des dispositions légales de chaque pays. Bande passante : passante 20MHz, 40MHz, 80Mhz Puissance d'émission: 13 dBm SW-Version : TX: 4.2.5 RX: 3.2.1 HW-Version :

RX: V30RX-LC01-016 Déclaration Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3
