Type de produit	Répéteur HDMI 8K
Marque	Digitus
Modèle	DS-55341
Résolution maximale	8K / 60 Hz (4:4:4)
Bande passante vidéo	48 Gbit/s
Version HDMI	HDMI 2.1
HDCP	HDCP 2.3
Deep Color	36 bits
Formats audio supportés	Compressés (DTS, Dolby Digital) et non compressés (LPCM)
Distance de transmission maximale (8K)	10 mètres (5 m entrée + 5 m sortie)
Distance de transmission maximale (4K)	13 mètres (8 m entrée + 5 m sortie)
Alimentation	Via HDMI (self-powered) ou USB-C (optionnel)
Consommation électrique	Environ 1 W
Matériau du boîtier	Métal
Dimensions (L x l x H)	5,0 x 3,1 x 1,5 cm
Poids	40 g
Température de fonctionnement	0 °C à 70 °C
Ports	1 entrée HDMI, 1 sortie HDMI, 1 entrée USB-C
Contenu de l'emballage	Répéteur, câble USB-C (1 m), guide d'installation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement en intérieur. Ne pas exposer à l'humidité. Débrancher tous les câbles avant manipulation.
Pièces détachées et réparabilité	L'appareil ne contient pas de pièces réparables par l'utilisateur. En cas de panne, contacter le fabricant.
Certification CE	Oui
Garantie	2 ans (conforme à la réglementation en vigueur)

FOIRE AUX QUESTIONS - DS-55341 Digitus

Quelle est la résolution maximale prise en charge par le répéteur DS-55341 ?

Le répéteur prend en charge une résolution maximale de 8K / 60 Hz (4:4:4) avec une bande passante de 48 Gbit/s.

Puis-je utiliser ce répéteur avec des câbles HDMI standard ?

Oui, mais pour des performances optimales, utilisez des câbles HDMI ultra haute vitesse (48 Gbit/s) compatibles HDMI 2.1, surtout pour les résolutions 8K.

Comment alimenter le répéteur si ma source HDMI ne fournit pas assez de courant ?

Le répéteur peut être alimenté via le port USB-C à l'aide du câble fourni. Branchez-le sur un adaptateur secteur USB (5 V) pour une alimentation supplémentaire.

Quelle est la distance maximale de transmission en 8K et en 4K ?

En 8K / 60 Hz, la distance maximale est de 10 mètres (5 m en entrée + 5 m en sortie). En 4K / 60 Hz, elle atteint 13 mètres (8 m + 5 m).

Ce répéteur supporte-t-il le HDR et le Deep Color ?

Oui, il supporte Deep Color 36 bits et les formats HDR passent via la bande passante 48 Gbit/s, ce qui est compatible avec HDR10, Dolby Vision, etc.

Puis-je connecter plusieurs répéteurs en cascade ?

Oui, vous pouvez monter en cascade deux câbles HDMI adaptés sur le répéteur, comme indiqué dans le schéma de connexion. Cependant, la distance totale sera limitée.

Est-ce que le répéteur chauffe beaucoup lors d'une utilisation prolongée ?

Le répéteur a une consommation d'environ 1 W et le boîtier en métal dissipe bien la chaleur. Il peut devenir tiède mais ne surchauffe pas dans des conditions normales.

Quels types de formats audio sont pris en charge ?

Le répéteur prend en charge les formats audio compressés (DTS, Dolby Digital) et non compressés (LPCM).

Que faire si le répéteur ne fonctionne pas après connexion ?

Vérifiez que tous les câbles sont correctement branchés. Essayez d'alimenter via USB-C si la source ne fournit pas assez de courant. Si le problème persiste, contactez le service après-vente.

Quelle est la garantie de ce produit ?

La garantie légale de conformité est de 2 ans. Pour tout problème, contactez le fabricant via l'adresse email indiquée dans la notice.

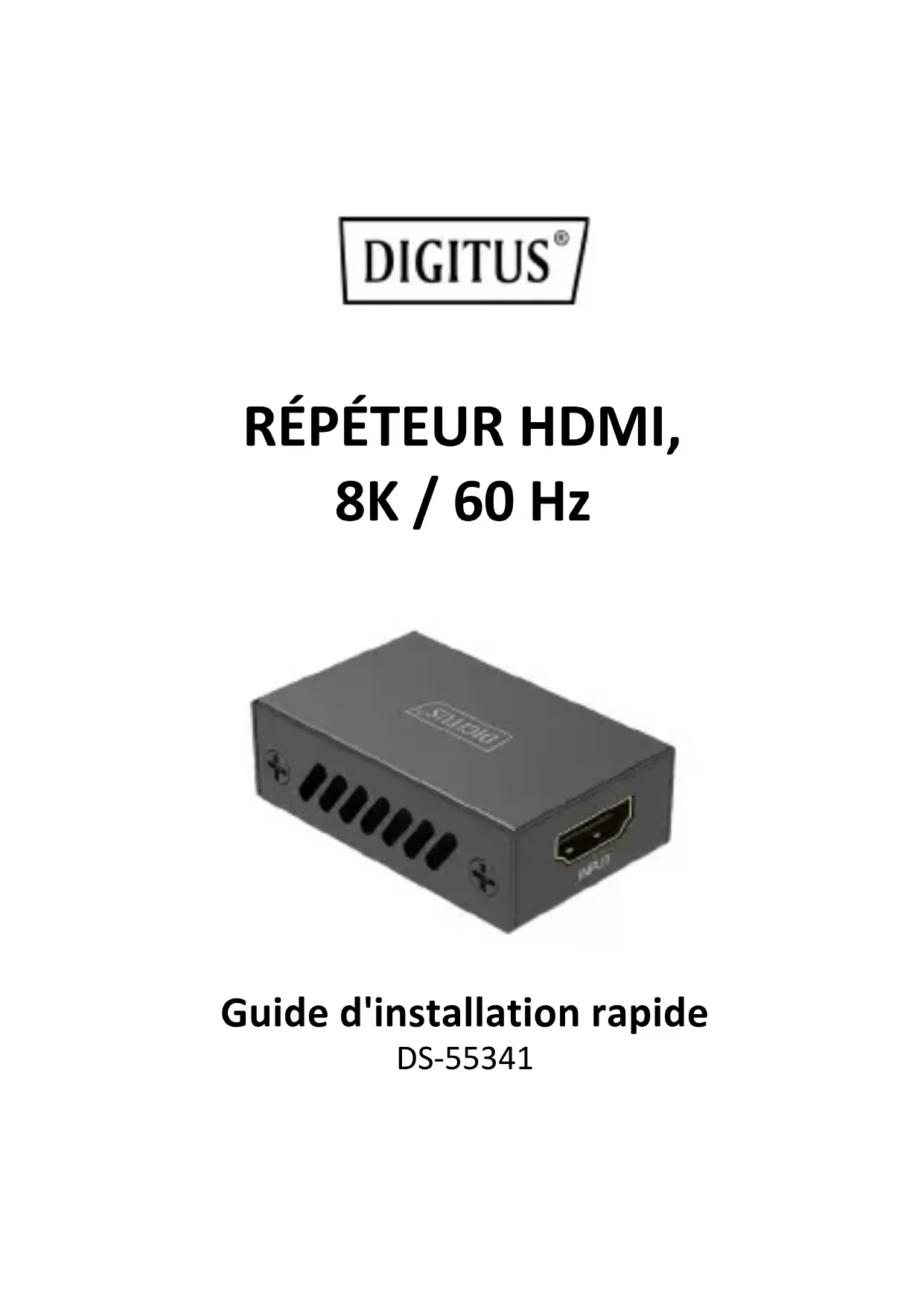

MODE D'EMPLOI DS-55341 Digitus

Guide d'installation rapide

DS-55341

1. Introduction

Le répéteur HDMI 8K DIGITUS® prolonge les signaux HDMI en 8K / 60 Hz (4:4:4) jusqu'à 10 mètres. Les signaux 4K / 60 Hz (4:4:4) peuvent être prolongés jusqu'à 13 mètres. Deux câbles HDMI adaptés peuvent être montés en cascade sur le répéteur. Grâce à sa conception spéciale, le répéteur est également alimenté en électricité via HDMI (5 V). Vous pouvez également alimenter le répéteur via USB-C si votre configuration l'exige.

2. Caractéristiques principales

• Étend les signaux HDMI jusqu'à 10 m en 8K / 60 Hz – entrée 5 m (câble HDMI) + sortie 5 m (câble HDMI)

- Étend les signaux HDMI jusqu'à 13 m en 4K / 60 Hz – entrée 8 m (câble

HDMI) + sortie 5 m (câble HDMI)

• Alimentation électrique via le câble HDMI (source du signal) grâce au design spécial Self-Powered
• Alimentation électrique optionnelle (supplémentaire) via le câble USB-C fourni si la configuration le nécessite
  • Résolution max. : 8K / 60 Hz (4:4:4)
• Bande passante de la vidéo : 48 Gbit/s
• HDMI 2.1
• Prise en charge du HDCP 2.3
• Prise en charge de Deep Color (36 bits)
• Design ultraplat
• Prise en charge des formats audio compressés (DTS, Dolby Digital, etc.) et non compressés (LPCM, etc.)

3. Contenu de l'emballage

• 1x Répéteur HDMI

• 1x Câble USB-C (1,0 m)
• 1x Guide d'installation rapide

4. Caractéristiques techniques

Ports	1x entrée HDMI (8K / 60 Hz)
	1x sortie HDMI (8K / 60 Hz)
	1x entrée USB-C (5 VCC) – alimentation optionnelle
Température de fonctionnement	0 à 70 °C
Consommation électrique	env. 1 W
Boîtier Métal
Dimensions (boîtier)	5,0 x 3,1 x 1,5 cm (L x l x H)
Dimensions (boîtier)	40 g

Remarque:

1. Nous recommandons d'utiliser le câble d'alimentation USB-C (inclus) pour le produit si le câble HDMI ne peut pas fournir suffisamment de courant à partir de la source vidéo.

5. Connexion et fonctionnement

1. Connectez la sortie de la source vidéo à l'entrée du répéteur HDMI et raccordez la sortie à l'écran HDMI via un câble HDMI. Nous recommandons d'installer l'appareil à proximité de l'écran.

2. Branchez le câble d'alimentation USB. (En option)

Attention: Branchez / débranchez les câbles avec précaution.

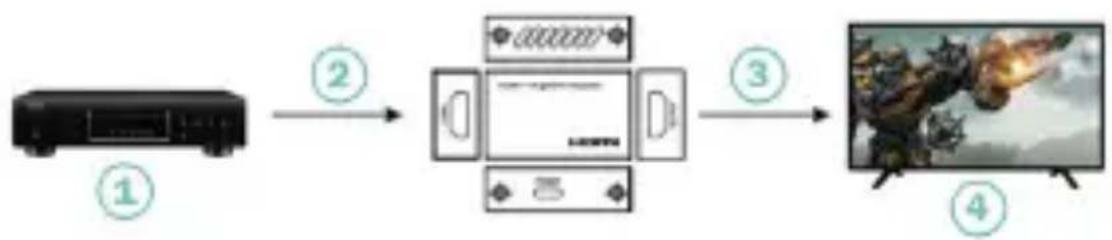

6. Schéma de connexion

1	Blu-ray DVD
2	Câble HDMI
3	Câble HDMI
4	TV

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
