Type de produit	Récepteur amplifié (mixer-amplificateur) pour sonorisation
Marque	FBT
Modèle	MXA 1060
Dimensions (approx.)	Largeur 483 mm (19 pouces), hauteur 88 mm (2U), profondeur 300 mm
Poids (approx.)	10 kg
Alimentation secteur	230V ±10% 50/60Hz ou 120V ±10% (sélecteur sur panneau arrière)
Alimentation externe	24V CC (bornier, respecter polarités)
Fonctions principales	4 entrées micro (XLR) avec priorité VOX, 2 entrées auxiliaires stéréo (TAPE/CD), entrée téléphonique avec priorité, sortie ligne, sorties haut-parleurs basse impédance et ligne, tonalité graves/aigus, filtre voix, signal de préavis (CHIME)
Entrées microphoniques	MIC1 (XLR, priorité automatique VOX), MIC2 (XLR), MIC3/UNITS (XLR ou MBT 1101), MIC4/LINE (XLR/Jack, configurable micro ou ligne)
Alimentation fantôme	12/24V sur MIC3/UNITS et MIC4/LINE (via sélecteur PH)
Entrée téléphonique	Bornier TEL/EMERG équilibré sur transformateur, avec seuil VOX réglable
Sorties haut-parleurs	Bornier pour charges basse impédance (4-16 Ω) ou ligne 70V/100V
Sortie ligne	LINE OUT (signal de mixage pour unités supplémentaires ou enregistrement)
Contrôles	Volume général, tonalité BASS/TREBLE, niveau micros (1-4), niveau aux, sélecteur source aux
Protection	Limiteur de courant, protection thermique (transformateur), protection surcharge (voyant OVL), fusible secteur
Filtre voix	Activable par cavaliers internes sur MIC1-4
Installation	Rack 19 pouces (accessoires optionnels), prévoir ventilation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec. Ne pas obstruer les fentes de ventilation.
Sécurité	Mise à la terre obligatoire ; intervention interne réservée à un personnel qualifié. En cas de fuite de liquide, débrancher immédiatement.
Pièces détachées et réparabilité	Fusibles remplaçables ; autres réparations par centre agréé FBT
Informations générales	Conforme aux directives CE (WEEE) ; notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - MXA 1060 FBT

Comment régler le volume principal ?

Utilisez le contrôle Volume principal (7) situé sur le panneau avant. Il règle le niveau général du signal de sortie issu du mixage de toutes les entrées.

Comment connecter un microphone dynamique ?

Branchez le microphone sur l'une des entrées MIC1 à MIC4 (prises XLR). Pour MIC4, assurez-vous que le sélecteur est en position MIC (alimentation fantôme désactivée). Ajustez le niveau avec le contrôle correspondant.

Que faire en cas de surcharge (voyant OVL allumé) ?

Le voyant OVL indique une surcharge durable. Réduisez le volume général ou le niveau des entrées. Si le problème persiste, vérifiez l'impédance des haut-parleurs (ne pas descendre en dessous de l'impédance nominale).

Comment utiliser l'entrée téléphonique ?

Raccordez le système téléphonique au bornier TEL/EMERG (22). Réglez le niveau avec le contrôle LEV (23). Le circuit VOX donne la priorité à cette entrée sur toutes les autres.

Comment activer le filtre voix ?

L'activation se fait par cavaliers internes sur la carte. Ouvrez l'appareil uniquement si vous êtes qualifié. Positionnez le pontet correspondant (SW1-SW5) sur ON pour activer le filtre sur l'entrée désirée.

Quels types de haut-parleurs puis-je connecter ?

Vous pouvez connecter des enceintes basse impédance (4-16 Ω) ou des lignes à tension constante (70V/100V) via le bornier de sortie. Respectez l'impédance minimale indiquée dans le tableau des sorties.

Comment installer l'appareil en rack ?

L'appareil est conçu pour un rack 19 pouces (2U). Utilisez les équerres optionnelles. Laissez un espace de ventilation entre les appareils pour éviter la surchauffe.

Quelles sont les tensions d'alimentation possibles ?

L'appareil fonctionne sur secteur 230V ±10% ou 120V ±10% (sélectionnable par commutateur). Il peut également être alimenté en 24V CC externe via le bornier.

Comment fonctionne la priorité VOX ?

L'entrée MIC1 et l'entrée TEL/EMERG disposent d'un circuit VOX. Lorsque le signal dépasse le seuil réglé, la priorité est activée : les autres entrées sont atténuées automatiquement pour permettre la diffusion du message prioritaire.

Comment nettoyer et entretenir l'appareil ?

Débranchez le cordon d'alimentation avant tout nettoyage. Utilisez un chiffon sec pour enlever la poussière. Ne bloquez jamais les fentes de ventilation. Pour l'intérieur, faites appel à un professionnel.

MODE D'EMPLOI MXA 1060 FBT

1.1 Alimentation et mise à la terre 9
1.2 Conseils de sécurité 9
1.3 Installation 9

2.DESCRIPTION GENERALE 10

2.1 Panneau frontal 10
2.2 Panneau posterieur 10

3. CONNEXIONS 11

3.1 Critères generaux 11
3.2 Entrées microphoniques et priorité 11
3.3 Entrée MIC.3/UNITS 11
3.4 Entre Mic.4/LINE 11
3.5 Filtre voix 12
3.6 Entrées auxiliaires 12
3.7 Entre t'élephonique 12
3.8 Priorite microphonique et signal de préavis 12
3.9 Branchement des postes 13
3.10 Sorties de puissance 13
3.11 Sortie de ligne 13

4. UTILISATION 14

4.1 Mise en marche 14
4.2 Contrôle de volume principal 14
4.3 Correction acoustique 14

5. NOTICES DE SERVICE 15

5.1 Surcharge et protection 15

DONNEES TECHNIQUES 16

D

INHALTSANGABE

1. HINWEISE 9

L'appareil est prévu pour être alimenté sur secteur à une tension de 230V± 10% 50 / 60~Hz . Il est possible d'utiliser l'appareil également avec une tension de secteur de 120V± 10% 50 / 60~Hz pour cela mettre le selector (26) situé sur le panneau arrêté sur la position "120 V". Les amplificateurs de la Série MXA 1000 peuvent également être alimentés par une source externe en courant continu (24V) ,laquelle doit être branchée, en veillant a respecter les polarités, aux bornes correspondantes du bornier (11). Conformément aux normes de sécurité, l'interrupteur d'allumage (8) est actif uniquement sur l'alimentation de secteur. L'appareil est fourni avec un cable d'alimentation pourvu de conducteur de terre; la terminaison de terre de la fiche de branchement sur secteur ne doit enaucun casetre retiree.Brancher la fiche (25) de l'appareil au secteur d'alimentation electrique en utilisant le cable fourni a cet effet et s'assurer que la prise de secteur est raccordee a la mise a la terre conformément a la reglementation. L'appareil est protégé par deux fusibles (voir chap. 5.1, page 15).

1.2 CONSEILS DE SECURITE

Pour un bon fonctionnement de l'appareil il est nécessaire d'assurer une ventilation correcte. Éviter de placer l'appareil dans un meuble sans aération ou de boucher les fentes de ventilation et en particulier la prise d'air latérale du ventilateur de refroidissement. Éviter en outre de placer l'appareil à proximité de sources de chaleur. Il est recommandé d'intercaler un panneau d'aération entre les appareils. Toute intervention à l'intérieur de l'appareil, comme la sélection de certains modes d'emploi, l'application d'accessoires ou la substitution de fusibles, doit être exclusivement effectue par un personnel expert: le retrait du couvercle rend accessibles certaines parties représentant des risques d'électrocution. Avant d'enlever le couvercle, contrôle toujours que le cordon d'alimentation est débranché. En cas de chute accidentelle de liquides sur l'appareil, débrancher immeditatement la fiche d'alimentation et contacter le centre d'assistance FBT le plus proche. Il est possible de relier d'autres appareils à la connexion de masse du chassis (10) seulement pour la fonction de protection des signaux à bas niveau: cette prise ne doit pas être utilisée pour la connexion de sécurité du chassis à la terre.

1.3 INSTALLATION

Les apparêils MXA 1060 et MXA 1120 sont prévus pour être installés dans un meuble avec rack de 19^ en faisant usage des accessoires optionnels. Il est conseilé d'interposer un panneau d'aération entre un apparéil et l'autre.

Recommandations pour l'élimination du produit conformément à la Directive Européenne 2002/96/EC Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. L'appareil doit être remis à l'un des centres de tri sélectif agréés par l'administration communale ou à un revendeur assura

ce service. L'élimination différenciée des apparèils électroniques (WEEE) permet non seulement d'eviter les retombées négatives pour l'environnement et la santé dues à une élimination incorrecte, mais aussi de recupérer les matériaux qui le composent et permet ainsi d'effectuer d'importantes économies en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les apparèils électroniques, le produitporte le symbole d'un caisson à ordures barré.

Ce produit est conforme aux Directives de la Communauté Européenne auxquelles il est soumis.

1. Contrôles de niveau des entrées microphoniques.
2. Contrôle de niveau entree microphonique/unity.
3. Contrôle de niveau entrée microphonique/ligne.
4. Contrôle de niveau des entrées auxiliaires.
5. Sélection des entrées auxiliaires.
6. Contrôles tonalités.
7. Contrôle volume général.
8. Interrupteur de secteur.
9. Indicateur de niveau de sortie.

2.1 FRONTPANEL

1. Connexion chassin.
2. Bornier pour alimentation externe en c.c.
3. Bornier pour sorties haut-parleurs.
   13.Sortie deligne.
4. Entres auxiliaires.
5. Micro-interrupteurs réglages.
6. Entrée MIC.4/LINE et sélecteur correspondant de modes de fonctionnement.
7. Entree MIC.3/Unite MBT 1101.
8. Entree MIC.2.
9. Entrée MIC.1 et correspondant réglage du seuil d'activation priorité VOX.
10. Réglage du niveau du signal de préavis.
11. Connexions priorite.
12. Entrée urgence par standard téléphonique.
13. Réglage niveau entrée téléphonique.
14. Reglage seuil d'activation priorite entree TEL./EMERG.
15. Fiche de secteur à fusible incorpore.
16. Selecteur de tension de secteur.

2.2 RÜCKPANEL

Pour un bon fonctionnement de l'appareil il est conseilé de suivir certains critères généraux pour l'exécution de connexions:

• éviter le positionnement de cables et de microphones sur l'appar
• éviter de placer les lignes de signal paralleilles à celles de réseau; observer une distance minimum de 30/40 cm.
• positionner les lignes d'entrée et sortie séparées les unes des autres.
• positionner les microphones hors de l'angle de radiation des diffuseurs sonores pour éviter le phénomène de réaction acoustique (effet Larsen).

3.2 ENTRÉES MICROPHONIQUES ET PRIORITÉ

Les prises microfoniques permettent de brancher des microphones dynamiques équilibrés ou non équilibrés munis de fiche XLR: les raccordements à ces prises sont reportés à la fig. 3.2.1. Chaque entree microphonique dispose de son propre contrôle de niveau afin de doser correctement l'amplitude des différents signaux.

L'entrée microphonique MIC.1 dispose en outre de la fonction de priorité automatique (VOX, voir tableau 3.2.2). Le niveau du seuil d'activation du circuit de priorité automatique, qui est reglé par le contrôle semifixe A.P.T. (19), ne dépend pas de la position du contrôle MIC.1 (1). Les priorités et les fonctions du DIP PREC. SET (15) sont illustrés ci-dessous:

Sur la prise XLR MIC.3 (17), il est possible de relier des microphones de type dynamique et à electret avec alimentation Phantom; les raccordements à ces prises sont indiqués à la Fig. 3.2.1 (voir page précédente). En alternative au microphone, il est possible de relier à la prise IN UNITS un ou plusieurs postes microphoniques préamplifiés MBT 1101. Pour le raccordement de ce poste, utiliser IMPERATIVEMENT des cables blindés de type STP CAT5.E. Le réglage du niveau de sortie est possible à l'aide de la commande en façade (2).

3.4 ENTREE MIC.4/LINE

La prise MIC.4/LINE (16) peuvent être configurées en mode indépendant comme des entrées microphoniques (avec ou sans alimentation phantom) ou comme des entrées de ligne.

4.3 EINGANG MIC.3/UNITS

La selection du mode est obtenue à l'aide des deviateurs à trois positions présents à cote des prises:

• la position MIC sélectionna sensibilité microphonique avec l'alimentation phantom désactivée;
• la position PH sélectionne la sensibilité microphonique en activant l'alimentation phantom (pour les microphones à électret 12/24V);
• la position LINE sélectionne la sensibilité de ligne.

Les branchements à ces prises sont indiqués à la Fig. 3.2.1. Chaque entrée dispose de son propre contrôle de niveau (3) afin de pouvoir doser de façon appropriée l'amplitude des différents signaux.

3.5 FILTRE VOIX

Il est possible d'insérer un filtré voix sur les entrées MIC.1-2-3 et MIC.4/LINE. Pour effectuer ces modifications, enlever le couvercle de l'appareil: cette opération doit être effectuee UNIQUEMENT par un personnel spécialise. La configuration d'usine prévoit que le filtré soit désactivé: pour l'activer, positionner le pontet concernant la(les) entrée(s) concernee(s) en position ON en se reférant au tableau ci-dessous:

Pontet Entrée
SW1 MIC	1
SW2 MIC	2
SW4 MIC	3/UNITS
SW5 MIC	/LINE 4

3.6 ENTRÉES AUXILIÁRÉS

Aux prises phono TAPE et CD (14) il est possible de relier deux sources musicales de haut niveau (lecteur de CD, lecteur de cassette). La double prise permet un branchement rapide de la source à l'amplificateur par l'intermédiaire du cable stéreo: le mixage des deux canaux, droite et gauche (L/R), s'effectue à l'intérieur de l'appareil. La sélection et le réglage du niveau de la source se font à l'aide du contrôle PROGRAM (4) prisnt sur le panneau avant de l'appareil. La source sélectionnee est assourdie en cas de priorité automatique (VOX) des entrées TEL./EMERG. et MIC.1, de fermeture du contact PR (priorité) ou d'applen provenant de postes microphoniques MBT 1101.

3.7 ENTRÉE TÉLÉPHONIQUE

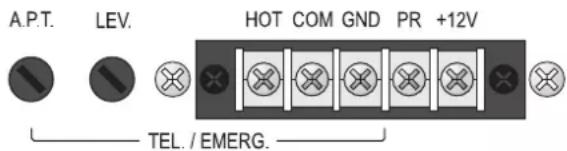

L'appareil est prévu pour le raccordement à un système téléphonique à l'aide du bornier TEL./EMERG. (22). Cette entree est equilibrée sur transformateur et possede un contrôle de niveau - LEV. (23) - et est munie d'une circuit VOx pour la diffusion des messages avec priorite supérieure a n'importe quelle autre entree.

GND Masse et blinding

TEL./EMERG.

La fermetre des contacts PR et +12V du bornier (21) génére un signal de préavis à deux tons (CHIME): il est possible de modifier le niveau du signal de prévis en intervenant sur le trimmer LEV. correspondant (20).

3.8 MIKROFONVORRANG UND ANKUNDIGUNGSSIGNAL

Les postes microphoniques MBT 1101 peuvent être reliés de façon simple et rapide aux amplificateurs MXA 1060 et MXA 1120. Pour le branchement de ces deux modèles, il est INDISPENSAB d'utiliser des cordons STP CAT5.E (blindé) reglage du niveau de sortie est possible à l'aide de la commande en façade (2).

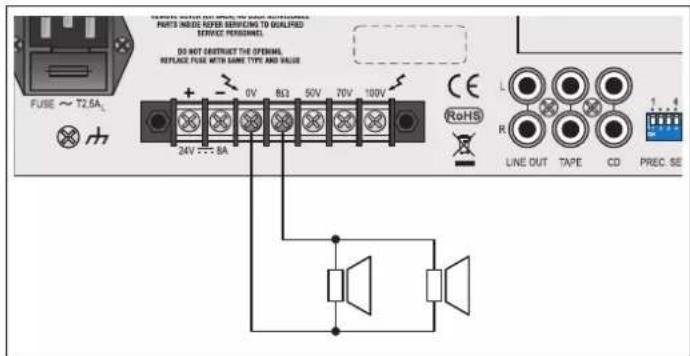

Les sorties de puissance pour les haut-parleurs sont disponibles sur le bornier (12). Il est possible de réaliser un système de diffusion sonore en utilisant aussi bien des diffuseurs à basse impédance (fig. 3.10.1) que des diffuseurs dotés de transformateurs de ligne (fig. 3.10.2).

Dans les deux cas, la charge totale ne doit pas surcharger l'amplificateur: aussi est-il important de ne pas relier de diffuseurs ni de groupes de diffuseurs d'impédance inférieure à l'impédance nominale de la prise à laquelle ils sont reliés.

Il est recommendé en outre d'accorder une grande attention au calcul des impédances dans le cas ou devraient être réalisées des installations de diffusion mixtes (à basse impédance et tension constante). Le tableau 3.10.3 indique les valeurs nominales de tension et d'impédance pour les différentes sorties.

La prise de sortie LINE OUT (13) fournit le signal de pilotation de la partie de puissance constituée par le mélange des différentes sources: ce signal peut être utilisé pour le pilotation des unités de puissance et/ou envoyé à une unité d'enregistrement.

Avant d'allumer l'appareil, s'assurer que tous les branchements nécessaires à l'installation ont bien été effectuels de même que les configurations de fonctionnement. Placer l'interrupteur d'alimentation POWER (8) en position ON. Si nécessaire, ajuster le niveau des sources audio pour obtaining la bonne égalisation des signaux par l'intémediaire des contrôles (1), (2), (3) et (4).

4.1 EINSCHALTEN

Le contrôle de volume principal (7) regle le volume général du signal de sortie, dérivant du mixage des différents signaux d'entrée.

Les contrôles BASS et TREBLE (6) permettent de modifier la tonalité du signal de sortie dérivant du mixage des différents signaux d'entrée.

- Contrôle tonalité basses (BASS)

La commande BASS règle les prestations de l' amplificateur pour les basses fréquences. La position mediane "0" fournit une réponse de type linéaire; pour avoir une exaltation des fréquences basses, tourner le bouton en sens horsaire. En utilisant des diffuseurs à pavillon il est conseilé d'atténuer les fréquences basses à l'aide de la commande BASS; un niveau excessif des basses fréquences pourrait endommager la membrane du diffuseur.

- Contrôle tonalité aigues (TREBLE)

Le contrôle TREBLE régle les prestations acquistiques de l'amplificateur pour les haute fréquences. La position mediane "0" fournit une réponse de type linéaire; pour avoir une exaltation des fréquences haute, tourner le bouton en sens horsaire. L'atténuation des tonalités aigués permet de réduire un niveau de bruit excessif et d'adoucir lessons particulièrement chuantant.

4.3 TONKORREKTUR

Applique une valeur d'impédance de charge inférieure à l'impédance nominale signifie demander à l'appareil une puissance supérieure à celle habituèlement distribué de façon continue. Ceci pourrait endommager les étages finals de puissance et des transformateurs d'alimentation et de sortie. Pour ne pas couir ce genre de risque, les amplificateurs de la Série MXA 1000 sont équipés de nombreux circuits et de dispositifs de protection contre les surcharges et les courts-circuits:

• circuit limiteur de pic du courant de sortie: son intervention est instantanée et a lieu en cas de surcharge;
• Interrupteur thermique situé à l'intérieur du transformateur d'alimentation: coupe l'alimentation primaire en cas de surchauffe excessive du transformateur. La restauration est automatique, après une phase de refroidissement du transformateur.
• circuit de protection contre les surcharges: il intervient en bloquant le pilotage des étages finals lorsqu'il se produit une condition de surcharge durable. Son intervention est signalée par levoyant lumineux OVL. (9);
• fusible de secteur - accessible sur la prise secteur 25): ce dispositif assure le blocage immédiat du fonctionnement de l'amplificateur en cas de panne interne de ce dernier.

Les information contenues dans ce manuel ont ete soigneusement controledes; toutefois le constructeur n'est pas responsable d'eventuelles inexactitudes. La FBT Elettronica S.p.A. s'octroie le croit de modifier les données techniques et l'aspect esthetique de ses produits sans vis prealable.
