Type de produit	Amplificateur audio monobloc 4 canaux
Marque et modèle	FBT MPU 4240
Nombre de canaux	4
Puissance de sortie (continue, tous les canaux)	4 x 240 W RMS sous 100 V / 70 V, ou 2 x 480 W RMS sous 100 V
Réponse en fréquence	40 Hz à 20 kHz (@1 W, -3 dB)
Filtre passe-haut intégré	40 Hz
Impédance d'entrée	20 kΩ (équilibrée), 10 kΩ (déséquilibrée)
Sensibilité d'entrée	0.77 V (équilibrée), 1.9 V (déséquilibrée)
Connecteurs d'entrée	3 broches à vis (équilibrée)
Connecteurs de sortie	Deux broches Faston
Contrôles de niveau	Par canal, sur panneau arrière
Tension d'alimentation	85-132 Vca ou 170-254 Vca (sélectionnable)
Consommation électrique maximale	1200 VA (signal musical)
Plage de température de fonctionnement	-20 °C à +40 °C
Humidité maximale de fonctionnement	<90 %
Protections	Thermique (FAULT) et court-circuit (OC)
Indicateurs LED	Signal, surintensité (OC), défaut (FAULT), alimentation (PWR)
Dimensions (rack)	2U (standard rack 19 pouces)
Installation	Respecter une distance minimale de 30 cm autour de l'appareil pour la ventilation
Nettoyage	Avec un torchon sec uniquement
Sécurité	Débrancher avant intervention ; utiliser une fiche avec terre ; remplacer le fusible par un de même type
Réparabilité	Confier au personnel qualifié ; ne pas ouvrir l'appareil

FOIRE AUX QUESTIONS - MPU 4240 FBT

Quelle est la puissance de sortie du FBT MPU 4240 ?

L'amplificateur délivre 4 x 240 W RMS sous 100 V ou 70 V lorsque les quatre canaux sont utilisés. En mode somme, il peut fournir 2 x 480 W RMS sous 100 V.

Comment connecter des haut-parleurs en ligne à tension constante ?

Utilisez des haut-parleurs équipés d'un transformateur ligne adapté (70 V ou 100 V). La somme des puissances des haut-parleurs ne doit pas dépasser la puissance de sortie de l'amplificateur. Connectez chaque haut-parleur aux bornes Faston en respectant la polarité.

Quelles sont les protections intégrées à l'amplificateur ?

L'appareil dispose d'une protection thermique (LED FAULT) et d'une protection contre les courts-circuits (LED OC). En cas de surchauffe, l'amplification est temporairement interrompue jusqu'au retour à la normale.

Comment régler le niveau de sortie de chaque canal ?

Chaque canal possède un potentiomètre VOLUME sur le panneau arrière. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le niveau. Avant de modifier les connexions, mettez les volumes au minimum.

Quel type de câble d'entrée faut-il utiliser ?

Utilisez uniquement des câbles blindés (XLR ou jack TRS) pour une liaison équilibrée. Si vous devez utiliser une source déséquilibrée, gardez les câbles les plus courts possible pour éviter le bruit.

Que faire si la LED FAULT s'allume ?

La LED FAULT indique une surchauffe ou un défaut interne. Réduisez le niveau du signal, vérifiez la ventilation (distance minimale de 30 cm autour de l'appareil). Si le problème persiste, contactez un service qualifié.

Comment sélectionner la tension d'alimentation ?

L'appareil peut fonctionner sous 85-132 Vca ou 170-254 Vca. Utilisez le sélecteur de tension sur le panneau arrière (voir Fig. 1 de la notice). Remplacez également le fusible par le type approprié à la tension choisie.

Puis utiliser des haut-parleurs basse impédance ?

Oui, mais l'impédance équivalente des haut-parleurs branchés doit être égale ou supérieure à celle indiquée sur les bornes de sortie. Pour une utilisation optimale, privilégiez les lignes à tension constante (70 V / 100 V).

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs. Ne couvrez pas les ouvertures de ventilation.

Où trouver le schéma de câblage ?

Le schéma de câblage détaillé se trouve dans la notice originale, pages 38-39 et 46. Les connecteurs d'entrée (XLR, jack) et de sortie (Faston) y sont clairement indiqués.

MODE D'EMPLOI MPU 4240 FBT

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. L'appareil doit être remis à l'un des centres de tri sélectif agréés par l'administration communale ou à un revendeur assurant ce service. L'élimination différenciée des appareils électroniques (WEEE) permet non seulement d'éviter les retombées négatives pour l'environnement et la santé dues à une élimination incorrecte, mais aussi de récupérer les matériaux qui le composent et permet ainsi d'effectuer d'importantes économies en termes d'énergie et de ressources.

Pour rappeler l'obligation d'éliminer séparément les appareils électroniques, le produit porte le symbole d'un caisson à ordures barré.

CODE: 31129

Les informations contenues dans ce manuel ont été soigneusement contrôlées; toutefois le constructeur n'est pas responsable d'éventuelles inexactitudes. La FBT Elettronica S.p.A. s'octroie le droit de modifier les données techniques et l'aspect esthétique de ses produits sans avis préalable.

Pour optimiser le rapport entre les investissements et les prestations, les installateurs et les utilisateurs finaux demandent aujourd'hui à l'industrie des systèmes toujours plus complets et universels, en mesure de répondre, pour les fonctions et la technologie, aux exigences modernes de distribution sonore.

Un système projeté en suivant ces indications doit disposer d'une puissance suffisante pour sonoriser plusieurs zones, un nombre minimum de composants, une facilité d'assemblage, une exploitation à bon marché, des prestations élevées et constantes.

La FBT Elettronica S.p.A., en interprétant et prévoyant telles nécessités, a réalisé une nouvelle gamme d'amplificateurs : la série MPU qui comprend les modèles MPU 2120, MPU 4060, MPU 4120, MPU 4240.

Il s'agit d'unités de puissance monobloc avec deux ou quatre extrémités, sorties avec des transformateurs de ligne à 70V et 100V qui peuvent travailler en modalité stéréo ou « somme » avec 2 configurations possibles pour chaque unité de puissance.

Réponse en fréquence de 40Hz à 20kHz, filtre interne passe-haut à 40Hz, protection thermique et courts-circuits : sur le panneau frontal, voyants lumineux de la modalité de travail et de la présence de pannes, réglages des volumes sur le panneau postérieur.

EINFÜHRUNG

SPECIFICATIONS TECHNIQUES

	MPU 4240	MPU 4120	MPU 4060	MPU 2120
CARACTERISTIQUES	Amplificateur monobloc 4 canaux	Amplificateur monobloc 4 canaux	Amplificateur monobloc 4 canaux	Amplificateur monobloc 4 canaux
PUISSANCE CONTINUE AVECTOUS LES CANAUX PILOTIES	4 x 240W rms 100V, 70V2 x 480W rms 100V	4 x 120W rms 100V, 70V2 x 240W rms 100V	4 x 60W rms 100V, 70V2 x 120W rms 100V	2 x 120W rms 100V, 70V1 x 240W rms 100V
RESPONSE EN FREQUENCY @1W-3dB -100V	40Hz + 20kHz	40Hz + 20kHz	40Hz + 18kHz	40Hz + 20kHz
ENTREES	Equilibres avec connecteur à vis	Equilibres avec connecteur à vis	Equilibres avec connecteur à vis	Equilibres avec connecteur à vis
IMPEDANCE D'ENTREE	20xOhm équilibrée10xOhm déséquilibrée	20xOhm équilibrée10xOhm déséquilibrée	20xOhm équilibrée10xOhm déséquilibrée	20xOhm équilibrée10xOhm déséquilibrée
SENSIBILITE D'ENTREE	Orgu (0.77W) entre, équilibrée 68du (1.9Y) entre doséquilibrée	Orgu (0.77W) entre, équilibrée 68du (1.9Y) entre doséquilibrée	Orgu (0.77W) entre, équilibrée 68du (1.9Y) entre doséquilibrée	Orgu (0.77W) entre, équilibrée 68du (1.9Y) entre doséquilibrée
CONTROLES	Contrôle du niveau pour chaque canal	Contrôle du niveau pour chaque canal	Contrôle du niveau pour chaque canal	Contrôle du niveau pour chaque canal
TYPE DE CONNECTEURSDE SORTIE	Deux broches faston: -/- +	Deux broches faston: -/+	Deux broches faston: -/+	Deux broches faston: -/- +
ALIMENTATION Vac	85 + 132 Vac / 170 + 254 Vac	85 + 132 Vac / 170 + 254 Vac	85 + 132 Vac / 170 + 254 Vac	85 + 132 Vac / 170 + 254 Vac
ABSORPTION	1200VA gî puissance maximale avec signé musical	500VA @ puissance maximale avec signé musical	250VA @ puissance maximale avec signal musical	300VA @ puissance maximale avec signal musical
CONDITIONS DE TRAVAIL	-20°C + 40°Cavec humidité maximale <90%	-20°C + 40°Cavec humidité maximale <90%	-20°C + 40°Cavec humidité maximale <90%	-20°C + 40°Cavec humidité maximale <90%
PROTECTIONSI	Thermique (FAULT)Court-circuit (OC)	Thermique (FAULT)Court-circuit (OC)	Thermique (FAULT)Court-circuit (OC)	Thermique (FAULT)Court-circuit (OC)
DIMENSIONS	2U rack	2U rack	2U rack	2U rack

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

POUR ÉVITER LE RISQUE DE CHOC ÉLECTRIQUE

° Pour permettre une ventilation suffisante, il est nécessaire de prévoir une distance minimale de 30 cm environ pour tous les côtés de l'appareil.
^° La ventilation ne doit pas être empêchée en couvrant les ouvertures de ventilation avec des objets, tels que des journaux, nappes, rideaux, etc.
° Aucune source de flamme nue, telles que des bougies allumées, ne doit être mise sur l'appareil.
° L'appareil ne doit pas être exposé à des éclaboussures ou à des gouttes et, par conséquent, aucun objet contenant du liquide ne doit être posé sur l'appareil, comme par ex. des vases.

INSTALLATION

° Si l'appareil est installé dans un conteneur rack, celui-ci devra disposer de toutes les qualités requises prévues par la norme EN 60439-1, la partie postérieure devra notamment être fermée au moyen du panneau disposé à cet effet.

INFORMATIONS DE SÉCURITÉ IMPORTANTES

1) Lisez ces instructions

2) Conservez ces instructions

3) Faites attention à tous les avertissements

4) Suivez toutes les instructions

5) N'employez pas ce dispositif près de l'eau

6) Ne nettoyez qu'avec un torchon sec

7) N'obstruez pas les ouvertures de la ventilation. L'installation doit être effectuée selon les instructions fournies par le producteur.

8) Ne l'installez pas près de sources de chaleur comme radiateurs, appareils de chauffage, poêles ou d'autres appareils (y compris les amplificateurs) qui produisent de la chaleur

9) Ne supprimez pas les dispositifs de sécurité des fiches polarisées ou avec mise à la terre. Les fiches polarisées sont équipées de deux bornes de largeur différente. Une fiche avec mise à la terre a deux bornes et un troisième pôle de terre. La borne plus large ou le troisième pôle sont nécessaires pour la sécurité de l'utilisateur. Si la fiche fournie n'est pas appropriée pour votre prise, consultez un électricien pour le remplacement de la fiche.

10) Protégez le câble d'alimentation du piétinement et de la compression, en particulier où l'on trouve des fiches, des rallonges et dans le point où ils sortent de l'appareil.

11) Employez uniquement des dispositifs en option/accessoires indiqués par le producteur. 12) A employer uniquement avec des chariots, des supports, des trépieds, des consoles ou des tables indiqués par le producteur ou vendus avec l'appareil. Si vous utilisez un chariot, faites attention pendant le déplacement contemporain du chariot et de l'appareil, afin d'éviter des dommages dus au possible renversement.

13) Débranchez la fiche en cas d'orage ou lorsqu'on n'utilise pas l'appareil pendant une longue période.

14) Pour l'assistance technique, adressez-vous au personnel qualifié. L'assistance technique est nécessaire au cas où l'appareil est endommagé, par ex. à cause de problèmes du câble d'alimentation ou de la fiche, du renversement de liquides ou d'objets tombés à l'intérieur de l'appareil, de l'exposition à la pluie ou à l'humidité, d'anomalies de fonctionnement ou de chutes de l'appareil.

L'APPAREIL DOIT ETRE BRANCHE AU RESEAU ELECTRIQUE AU MOYEN D'UNE FICHE AVEC UNE LIAISON A LA TERRE DE PROTECTION.

Cet appareil est équipé d'une fiche d'alimentation ; installer l'appareil de sorte à ce que la fiche du cordon d'alimentation soit facilement accessible.

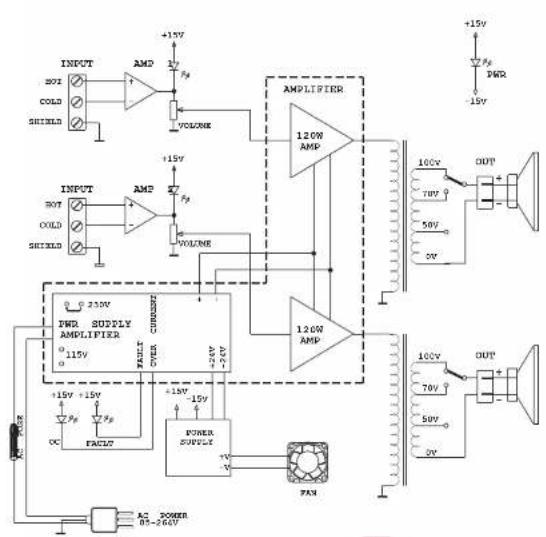

SCHEMA-BLOC

MPU 4240


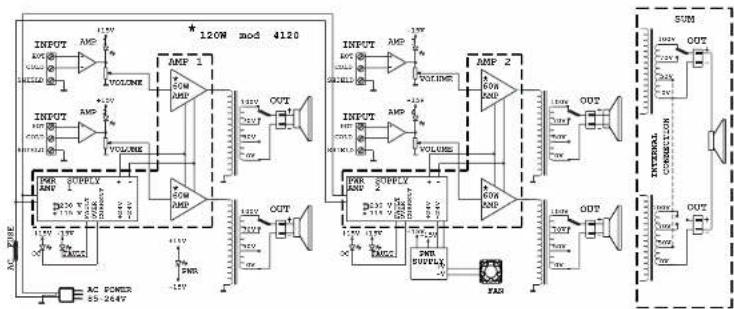

SCHEMA-BLOC

120W mod 4120 INPUT AND VOLUME INPUT AND VOLUME INFR AND SUPPLY INFR AND VOLUME INFR AND VOLUME AC POWER 55-264V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 120V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3V 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 115V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3M 110V 3C 110V 3C 110V 3C 110V 3C 110V 3C 110V 3C 110V 3C 110V 3C 110V 3C 105A V VOUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE V OUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT VINCE VOUT

MPU 4060 / 4120

MPU 2120

INPUT +15V COLD SHIELDS AMP VOLUME +15V PWR -15V INPUT +15V COLD SHIELDS AMP VOLUME +15V PWR 230V PWR SUPPLY AMPLIFIER +15V +15V FACLE CURRISHI OVER CUREA +15V -15V POWER SUPPLY +15V -24V PAN AC POWER 01-2647 120W AMP AMPLIFIER 120W AMP 100V OUT 70V 50V 0V 100V OUT 70V 50V 0V

49

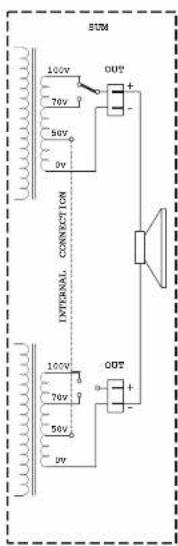

SUM 100V OUT + 70V 50V - 30V INTERNAL CONNECTION 100V OUT + 70V 50V - 30V OUT

CONNEXIONS

° Avant d'utiliser l'appareillage, s'assurer que la tension appliquée soit correcte. Brancher l'amplificateur uniquement sur des fiches de courant avec référence à la masse.
• Pour éviter des risques de secousse électrique, ne jamais toucher les fils dénudés branchés aux bornes de l'amplificateur, lorsque celui-ci est en fonction.
° L'appareil doit être alimenté par la tension du réseau uniquement après avoir terminé toutes les liaisons.
° LES LIGNES D'ALIMENTATION DES HAUT-PARLEURS DOIVENT ETRE REALISEES AVEC DES CABLES ENGAINES.

1) LIGNE A BASSE IMPEDANCE

- L'impédance équivalente des haut-parleurs branchés doit être égale ou supérieure à celle qui est indiquée sur les bornes de sortie de l'amplificateur.

2) LIGNES A TENSION CONSTANTE

• Chaque haut-parleur doit être équipé d'un transformateur de ligne avec une tension d'entrée égale à celle de ligne (70,100V)
  ° La somme des puissances des haut-parleurs ne doit pas dépasser la puissance de sortie de l'amplificateur

38

CONNEXIONS

CABLAGE DES ENTREES

1) Pour toutes les liaisons d'entrée, utiliser uniquement des câbles blindés. Les câbles avec blindage à pellicule ou avec entrelacement à haute densité sont supérieurs. Les câbles avec blindage par brin en spirale, même si très flexibles, peuvent s'endommager à long terme et créer des problèmes de bruit.

2) Si possible, éviter l'emploi de lignes déséquilibrées ; s'il n'y a pas le choix, maintenir les câbles le plus court possible.
3) Avant de changer les connecteurs ou les câbles d'entrée, tourner les commandes du niveau des amplificateurs en position minimale (sens inverse des aiguilles d'une montre).
4) Avant de modifier les connexions en sortie, tourner au minimum le niveau des amplificateurs et éteindre l'alimentation CA, pour minimiser la possibilité de courts-circuits sur les sorties.

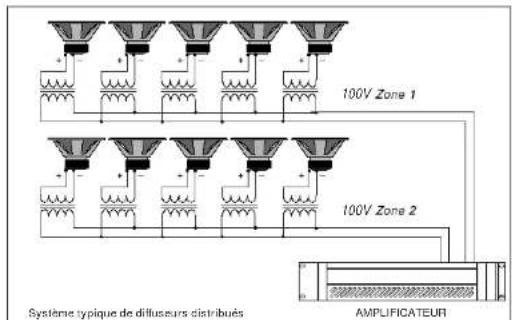

SYSTEMES DE DIFFUSEURS DISTRIBUES

Les systèmes de diffuseurs distribués par paging et musique sont très fréquents dans les réalités comme les hôtels, restaurants, bureaux, écoles, etc. Dans ces systèmes, plusieurs diffuseurs sont délocalisés sur toute la zone.

Ce système multispeaker se compose d'un amplificateur ou d'un canal d'amplification qui pilote un ou plusieurs speakers munis de transformateurs.

Les transformateurs réduisent la tension de ligne à un niveau plus bas, de sorte à piloter les diffuseurs, et ils sont branchés sur le couple de conducteurs. La combinaison du transformateur et du speaker en ligne présente une impédance beaucoup plus élevée vers l'amplificateur, par rapport au diffuseur unique, ce qui permet d'ajouter plusieurs speakers sur une seule ligne de signal en puissance.

100V Zone 1 100V Zone 2 Système typique de diffuseurs distribués AMPLIFICATEUR

39

EXEMPLES DE CONNEXION

ENTREES

SOURCE ÉQUILIBRÉE ( connecteur XLR ) SOURCE ÉQUILIBRÉE

( Jack TRS / pointe-anneau-base )

SOURCE DÉSÉQUILIBRÉE (connecteur RCA) SOURCE DÉSÉQUILIBRÉE

(Jack TS / pointe-base)

BASE - BLINDAGE-SHIELD

POINTE - CHAUD (1)

BASE - BLINDAGE-SHIELD

POINTE - CHAUD { }

48

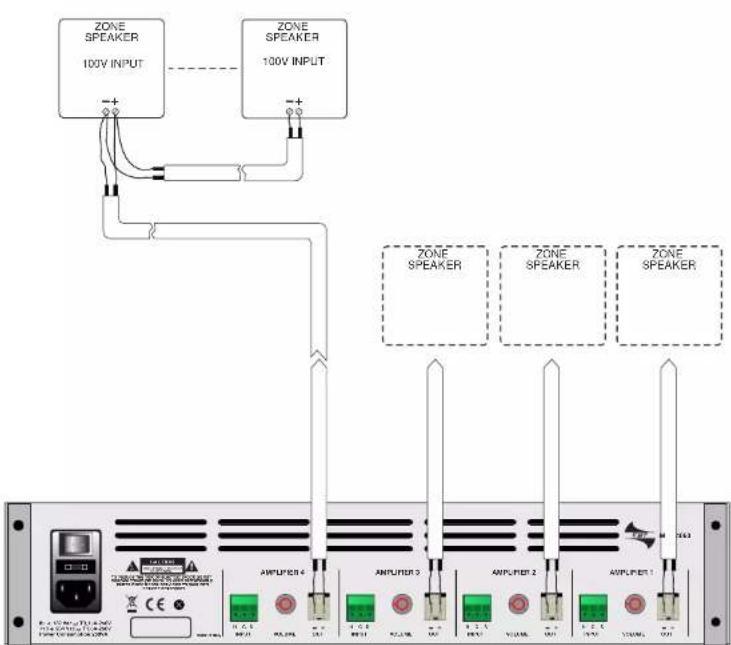

EXEMPLES DE CONNEXIONS

SORTIES

CONTROLES ET FONCTIONS

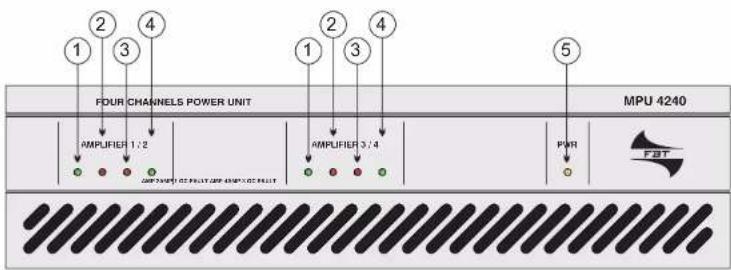

PANNEAU ANTERIEUR

MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120

FOUR CHANNELS POWER UNIT MPU 4240 1 2 3 4 AMPUIFIER 1/2 AMPUIFIER 3/4 PWR FBT

[1 - 4] AMP 1/2/3/4 : L'allumage de la DEL indique la présence du signal sur l'amplificateur correspondant

[2] OC : OVER CURRENT_ (SURINTENSITE DE COURANT) l'allumage de la DEL indique que le courant absorbé par une charge (et donc la puissance) est en train de dépasser celui qui peut être fourni et supporté par la ligne, ou il y a eu un court-circuit sur la ligne.

[3] FAULT (DEFAILLANCE) : L'allumage de la DEL peut indiquer la rupture d'un composant ou l'intervention de la protection thermique : cela peut être causé par la chaleur excessive, en cas de surcharge ou pour un signal trop élevé, à fréquence audio élevée. Dans ces cas, pour éviter des dégâts aux circuits de puissance, la protection intervient en interrompant momentanément l'amplification, jusqu'à retrouver les conditions optimales.

[5] PWR : Cela indique l'allumage du système.

CONTROLES ET FONCTIONS

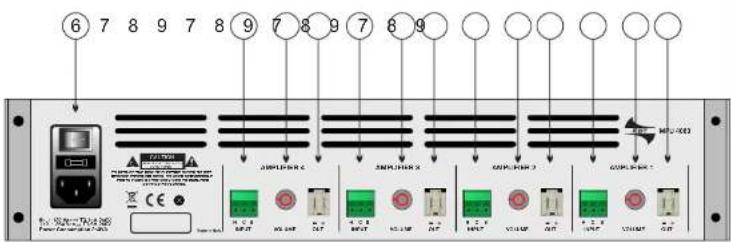

PANNEAU POSTERIEUR

MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120

[6] ALIMENTATION : Fiche pour la liaison au réseau électrique, interrupteur d'allumage du système et logement du fusible de protection du circuit d'alimentation. En cas de rupture du fusible, le remplacer uniquement avec des fusibles ayant les mêmes caractéristiques électriques. Pour modifier la valeur de la tension d'alimentation, voir la page 46.
[7] INPUT (ENTREE) : Connecteurs à trois broches avec blocage à vis, ils permettent de relier les signaux d'entrée des amplificateurs 1/2/3/4.
Utiliser uniquement des câbles blindés, en évitant l'emploi de lignes déséquilibrées (dans le cas contraire, maintenir les câbles le plus court possible).
Avant de changer les connecteurs ou les câbles d'entrée, tourner les commandes du niveau des amplificateurs en position minimale.
[8] VOLUME : Réglage du niveau de sortie des amplificateurs.
[9] OUT (SORTIE) : Connecteurs de sortie à deux Faston pour la liaison des diffuseurs avec transformateur de ligne à 100V / 70V. Les configurations en modalité stéréo ou somme sont possibles (voir les pages 42-43-44-45).

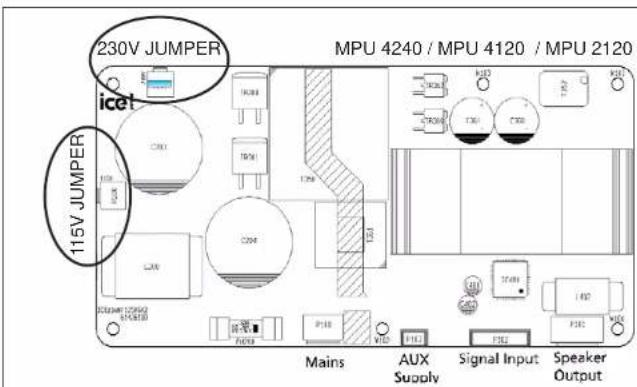

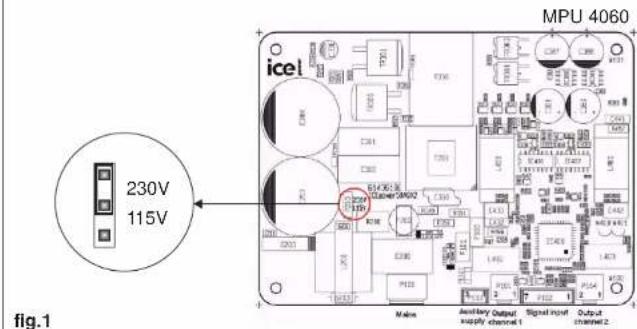

SELECTION DE LA TENSION D'ALIMENTATION

Lors de la première utilisation de l'appareil, s'assurer que la tension appliquée soit correcte. Pour sélectionner la valeur de tension de l'alimentation souhaitée (85-132 Vca ou 170-264 Vca ), suivre les instructions indiquées sur la Fig. 1.

N.B.: introduire dans le logement spécial (voir la page 41) le fusible approprié à la tension d'alimentation sélectionnée.

230V JUMPER MPU 4240 / MPU 4120 / MPU 2120 icel 115V JUMPER Mains AUX Supply Signal Input Speaker Output
