conGuide - Poêle ORANIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés
Marque	Oranier
Modèle	conGuide
Puissance nominale	5,5 kW
Puissance à charge partielle	2,5 kW
Capacité du réservoir	16 kg
Autonomie à puissance nominale	jusqu'à 31 h
Autonomie à charge partielle	jusqu'à 12 h
Classe énergétique	A+
Volume de chauffe maximal	144 m³
Dimensions (L × P × H)	625 × 556 × 720 mm
Poids	130 kg
Diamètre de raccordement fumées	80 mm
Diamètre d'arrivée d'air extérieur	60 mm
Tension d'alimentation	230 V / 50 Hz
Consommation électrique en fonctionnement	15 W
Consommation électrique au démarrage	350 W
Température ambiante de fonctionnement	10 à 35 °C
Combustible	Granulés de bois certifiés EN 17225-2 classe A1
Contrôle	Unité de commande WiKey avec voyant LED multicolore
Connectivité	Wi-Fi intégré, application Oranier smartCon
Fonctions principales	Allumage automatique, modulation de puissance (P1, P3, P6, AUTO), régulation de température cible
Sécurité	Limiteur de température STB, contacts de porte et couvercle du réservoir
Entretien	Nettoyage du pot brûleur toutes les 40 heures, maintenance annuelle ou 1500 heures
Pièces fournies	Clé de verrouillage, brosse de nettoyage, câble d'alimentation

FOIRE AUX QUESTIONS - conGuide ORANIER

Comment allumer et éteindre le poêle ?

Pour allumer ou éteindre, appuyez pendant 3 secondes sur la touche ON/OFF de l'unité de commande WiKey. Un signal sonore confirme l'action et le voyant LED clignote en vert.

Quels granulés utiliser ?

Utilisez uniquement des granulés de bois conformes à la norme EN 17225-2 classe A1, EN plus ou DIN Plus. Évitez les granulés en vrac ou de mauvaise qualité.

Comment nettoyer le poêle ?

Le pot brûleur doit être nettoyé toutes les 40 heures de fonctionnement. Un nettoyage complet incluant la chambre de combustion, les conduits et le réservoir est nécessaire au moins une fois par an ou toutes les 1500 heures.

Que faire en cas de message d'erreur ?

Consultez le code d'erreur sur la télécommande conGuide. Après avoir éliminé la cause, effacez le message en appuyant 3 secondes sur ON/OFF. Pour l'erreur Er01, réinitialisez le limiteur STB à l'arrière de l'appareil après contrôle par un professionnel.

Comment connecter le poêle au Wi-Fi ?

Mettez l'unité WiKey en mode apprentissage en appuyant 3 secondes sur la touche Modes, puis sur Sélection Niveau. Recherchez le réseau WiFi-4Heat sur votre smartphone et suivez les instructions de l'application Oranier smartCon.

Le poêle ne s'allume pas, que faire ?

Vérifiez que le réservoir contient suffisamment de granulés et que la vis sans fin n'est pas vide. Effectuez un remplissage manuel via le menu conGuide. Assurez-vous que le pot brûleur est propre et que la porte de la chambre de combustion est bien fermée.

Comment régler la température souhaitée ?

Sur l'unité WiKey, sélectionnez le mode Thermomètre en appuyant plusieurs fois sur Modes, puis choisissez le niveau (Min, Midi, Max) avec Sélection Niveau. Les températures associées sont configurables via la télécommande conGuide.

Quel est l'entretien à prévoir à long terme ?

Une maintenance complète par un professionnel qualifié est obligatoire au moins tous les 12 mois ou toutes les 1500 heures de service. Elle doit être consignée dans le carnet d'entretien fourni.

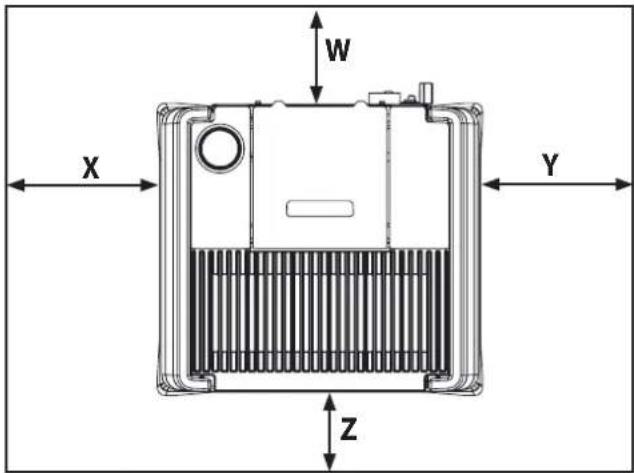

Quelles sont les distances de sécurité à respecter ?

Respectez une distance minimale de 80 cm devant la vitre, 10 cm à l'arrière et 40 cm sur les côtés par rapport aux matériaux combustibles. Pour les murs très isolés, augmentez de 5 cm.

Que se passe-t-il en cas de panne de courant ?

Si la panne dure moins de 60 secondes, l'appareil reprend normalement. Entre 60 secondes et 5 minutes, il entre en phase de récupération allumage. Au-delà de 5 minutes, l'erreur Er15 s'affiche et l'appareil s'éteint. Maintenez la porte et le couvercle fermés.

MODE D'EMPLOI conGuide ORANIER

Manuel d'installation et d'utilisation pour poêle à granulés

1. Explication des symboles, emballage de transport et protection de l'environnement 51

1.1 Explication des symboles 51
1.2 Emballage de transport 51
1.3 Protection de l'environnement 52

2. Utilisation conforme et consignes de sécurité 53

2.1 Usage prévu
2.2 Utilisation conforme

2.3 Consignes de sécurité 53

2.4 Qualité du combustible 55
2.5 Exclusion de responsabilité 56
2.6 Utilisation non conforme 56
2.7 Textes réglementaires 56

3. Information produit et éléments de commande 57

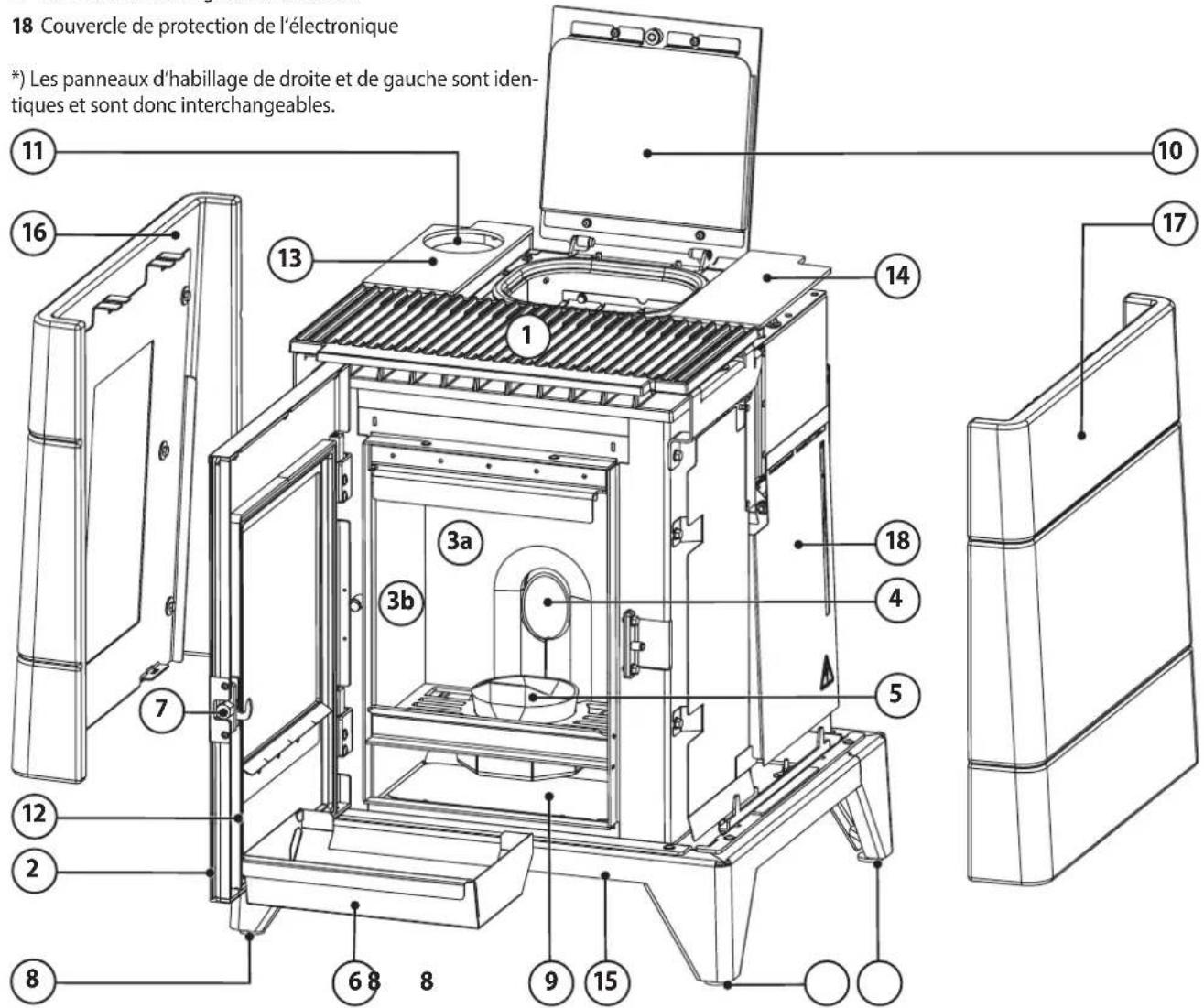

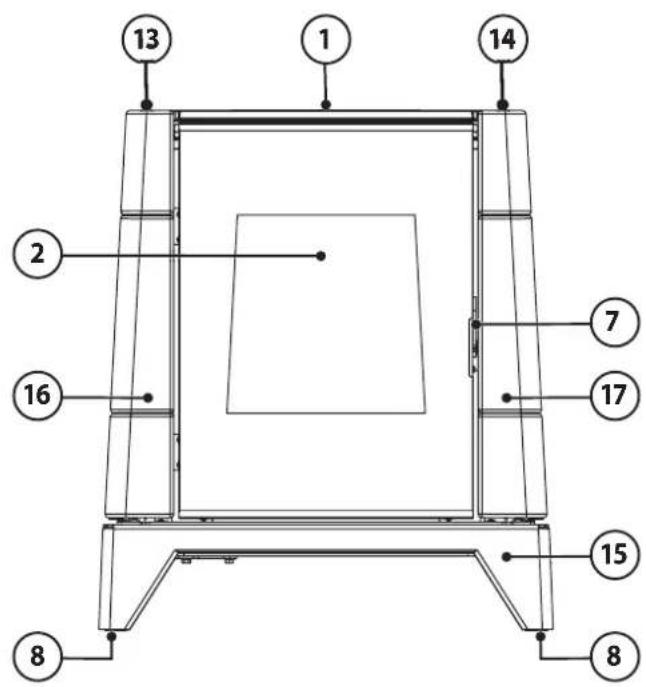

3.1 Vue avant

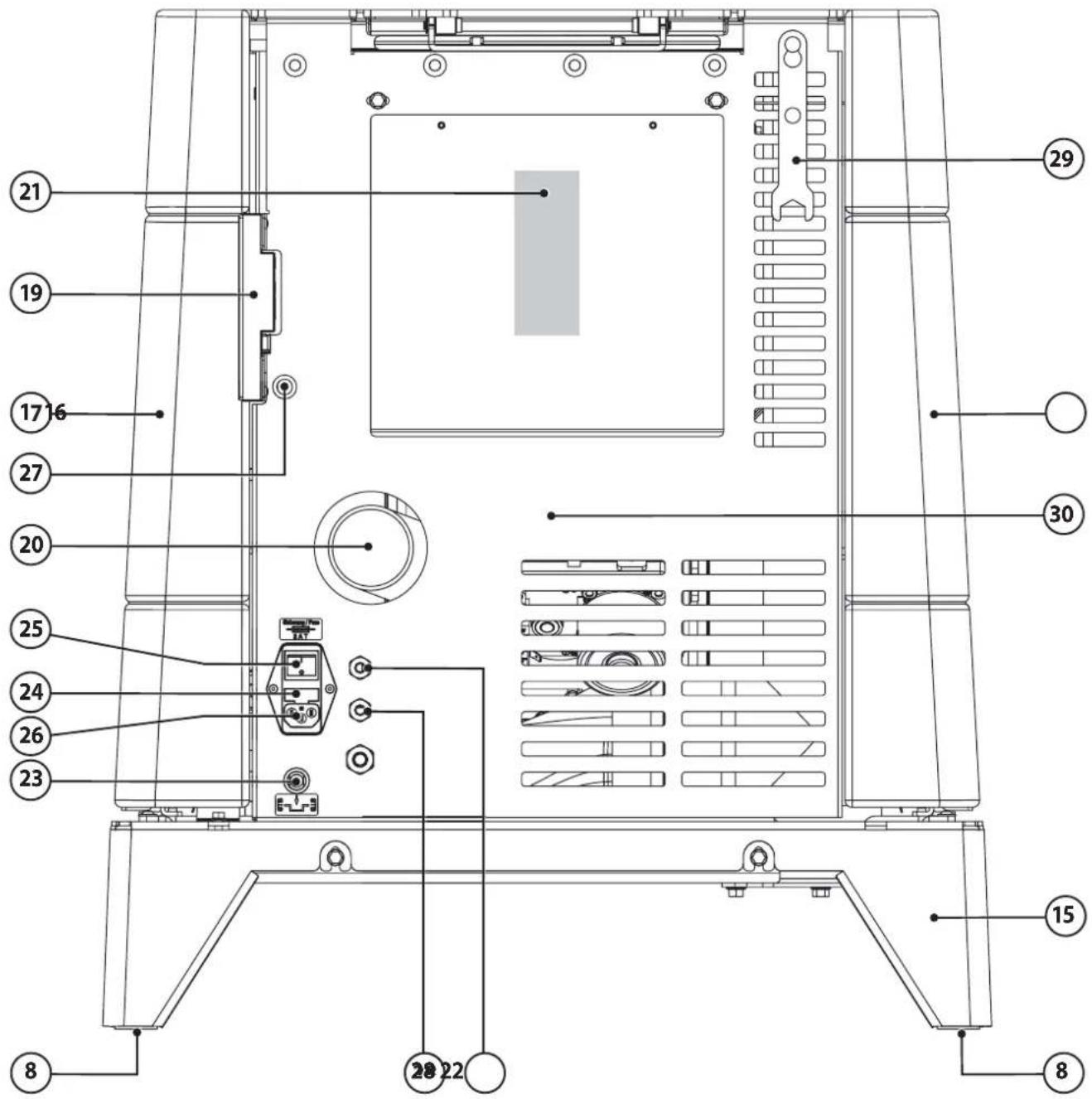

3.2 Vue arrière

3.3 Porte de la chambre de combustion 59

4. Description de l'appareil 60

4.1 Pièces fournies
4.2 Pièces non-fournies
4.3 Pièces de rechange d'origine 60

4.4 Description de l'appareil 60
4.5 Caractéristiques techniques 61

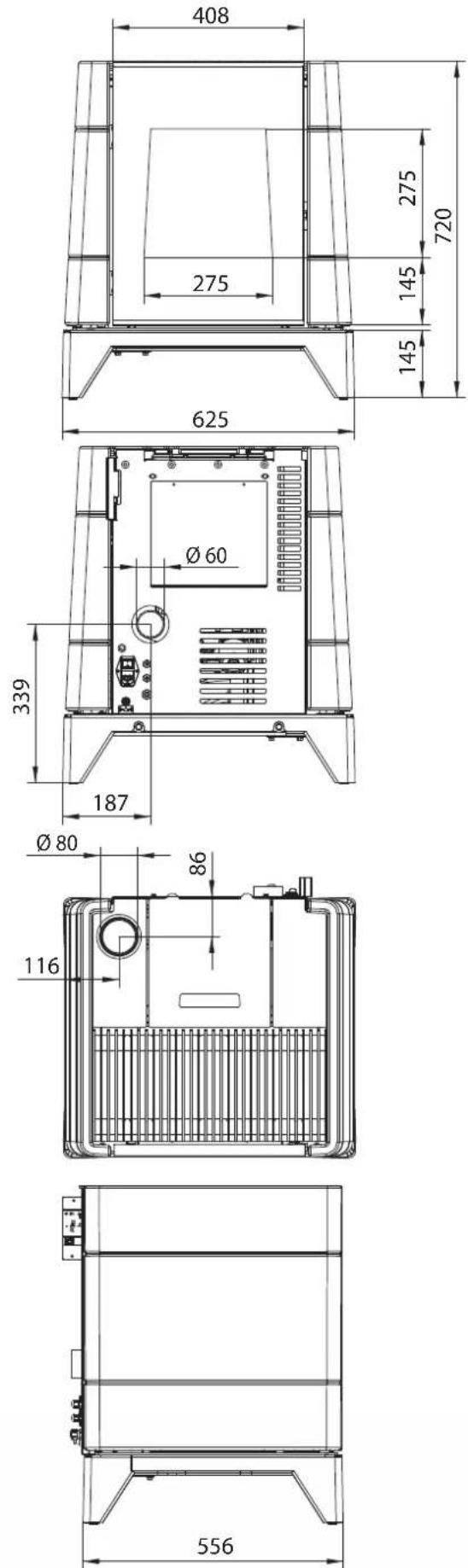

4.6 Croquis / Dimensions 61

5. Conduit des fumées et apport d'air extérieur 62

5.1 Calcul de dimensionnement du conduit des fumées
5.2 Raccordement au conduit des fumées 62
5.3 Alimentation en air extérieur de combustion externe 63

6. Préparation au fonctionnement de l'appareil 64

6.1 Pieds réglables en hauteur 64
6.2 Montage des panneaux d'habillage latéraux 64

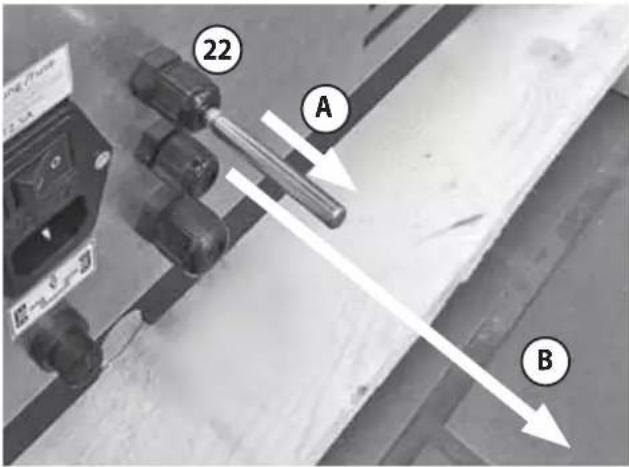

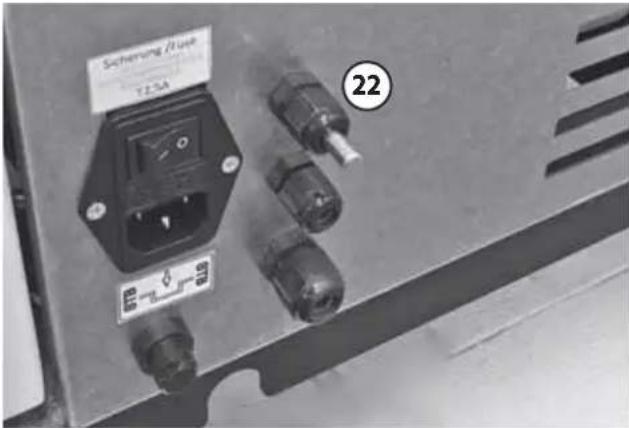

6.3 Sonde de température ambiante 66

6.4 Installation 67

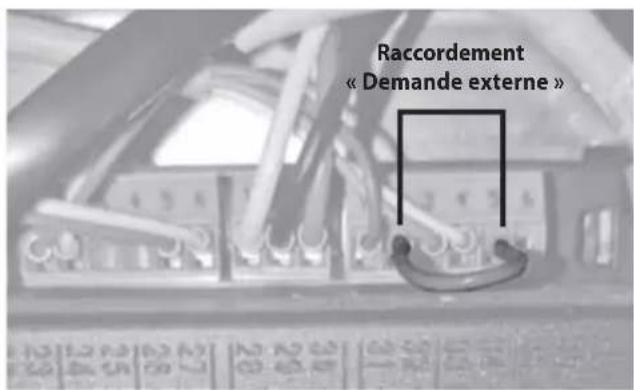

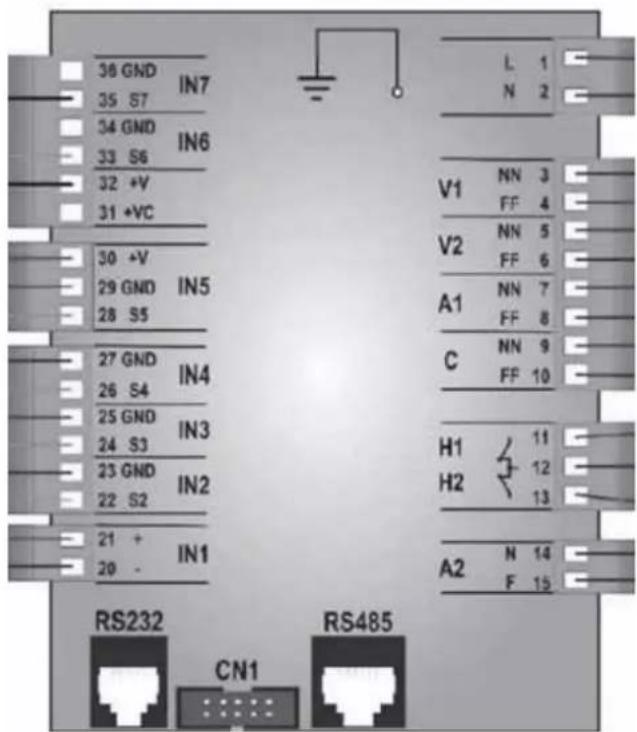

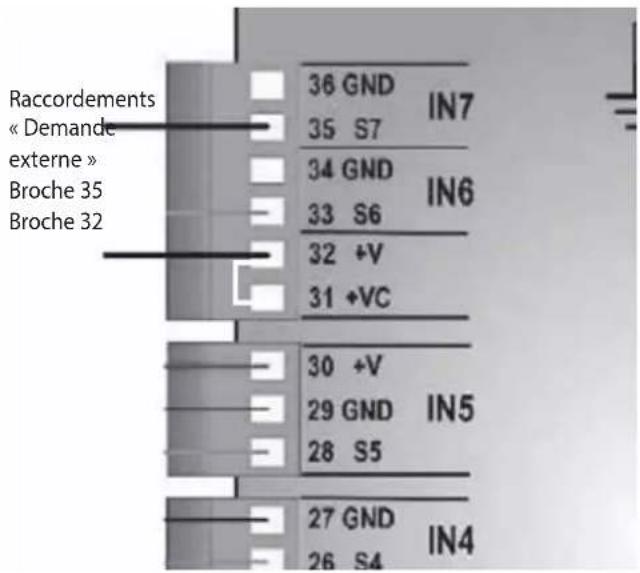

6.5 Raccordements électriques 68 6.5.1 Raccordement « Demande externe » 68

6.6 Première mise en service 69
6.7 Réalimentation en granulés 69
6.8 Adapter l'appareil aux conditions ambiantes 70

6.9 Démontage des éléments d'habillage 70

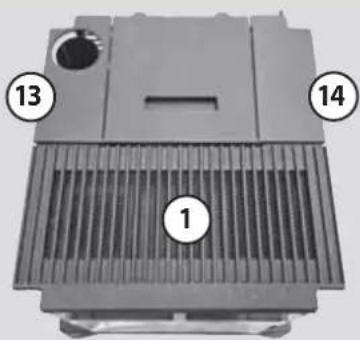

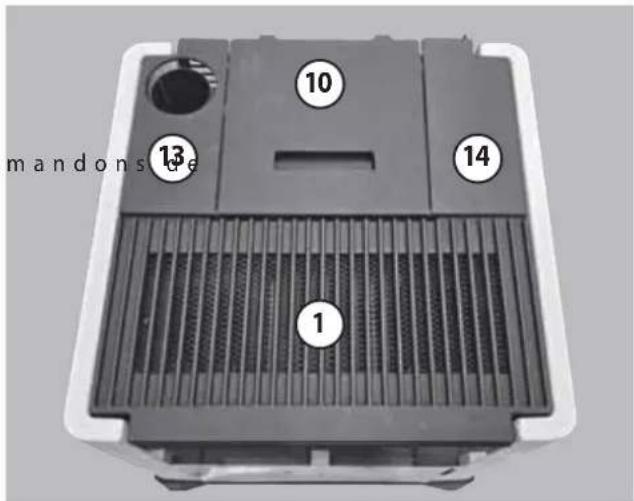

6.9.1 Démontage de la plaque supérieure de droite et de gauche et de la grille de convection 70

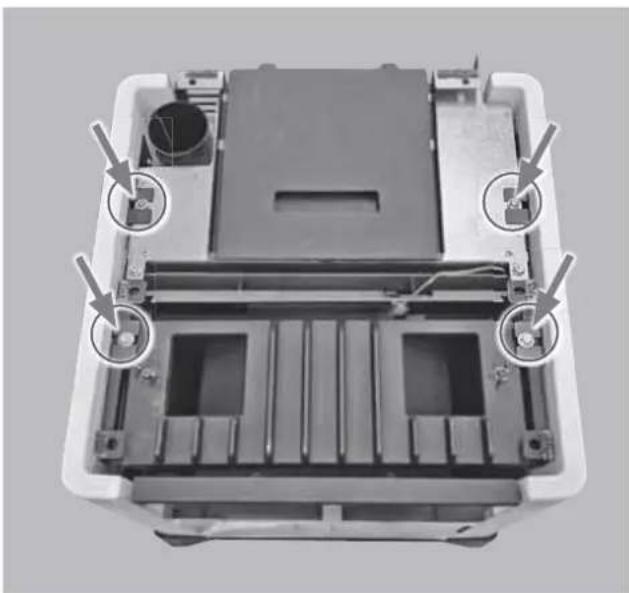

6.9.2 Démontage des deux panneaux d'habillage latéraux 71

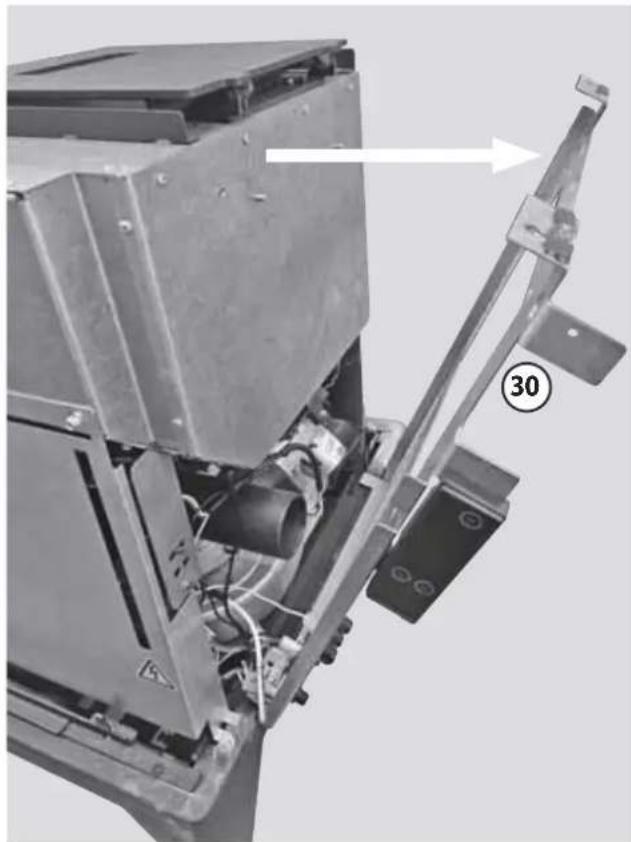

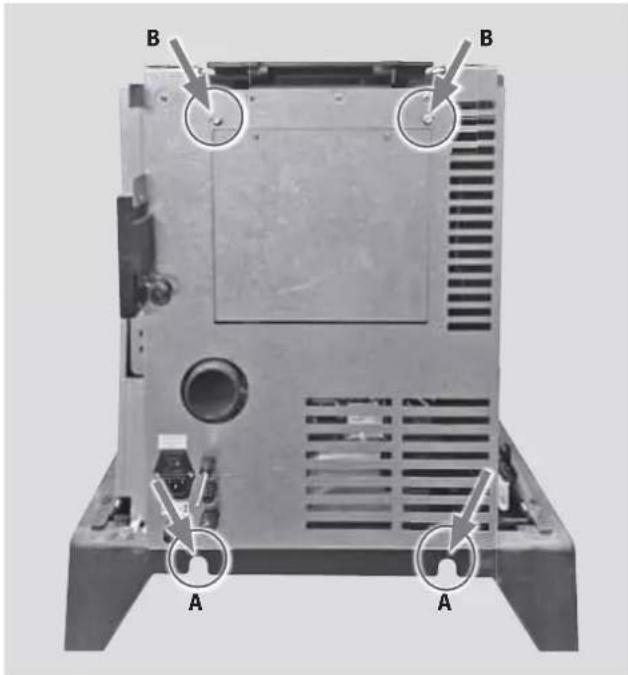

6.9.3 Démontage du panneau arrière de l'appareil 71
6.9.4 Démontage du couvercle de protection de l'électronique 72

7. Unité de commande « WiKey » 73

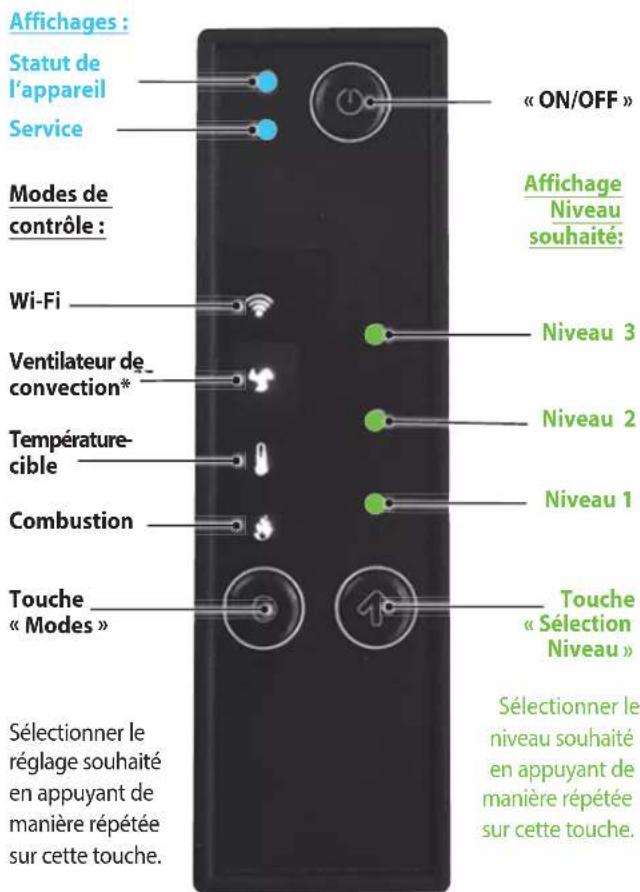

7.1 Vue d'ensemble de l'unité de commande « WiKey » 73
7.2 Affichage « Statut de l'appareil » 73

7.3 Affichage « Service » 73

8. Utilisation 74

8.1 Allumer / Éteindre l'appareil 74
8.2 Dysfonctionnement (Défaut) 74

8.3 Combustion 74
8.4 Température-cible 75
8.5 Autres opérations de commande 75

9. Wi-Fi 76

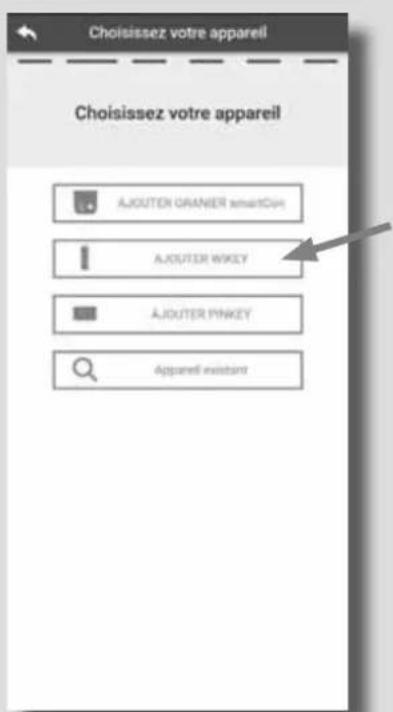

9.1 Apprentissage de l'unité de commande « WiKey » 76

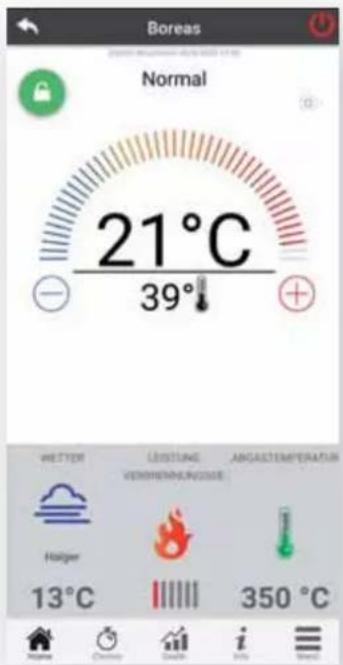

9.2 «Oranier smartCon App » 76
9.3 Réinitialiser l'unité de commande « WiKey » 77

10. Fonctionnement de l'appareil 78

10.1 Allumage 78

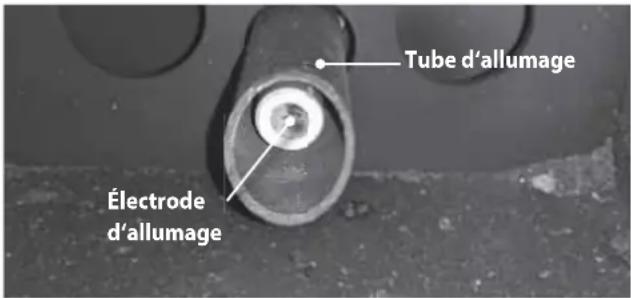

10.2 Allumage des granulés 78
10.3 Phase de stabilisation 79
10.4 Fonctionnement (En chauffe) 79
10.5 Phase de nettoyage 79
10.6 Phase d'extinction 79

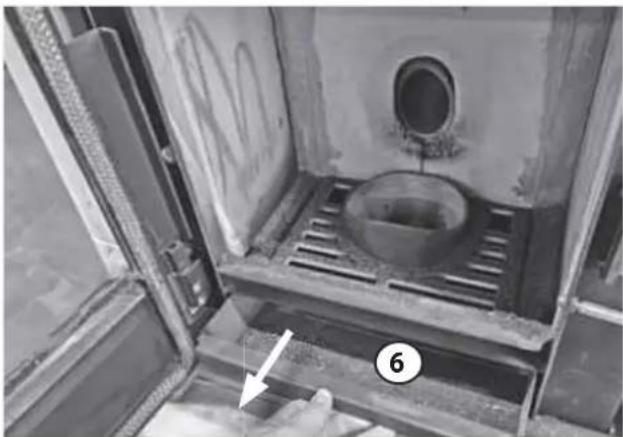

11. Nettoyage et entretien 80

12. Maintenance 83

12.1 Opérations générales de nettoyage 83

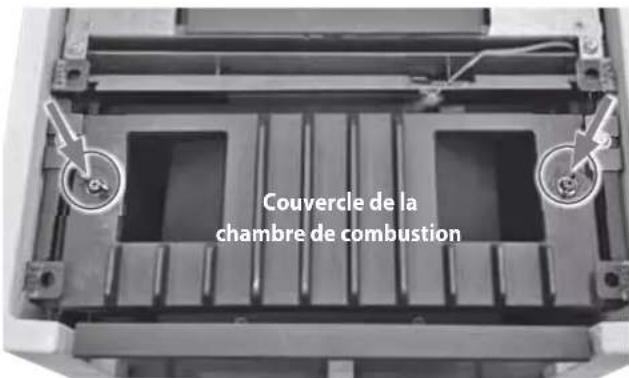

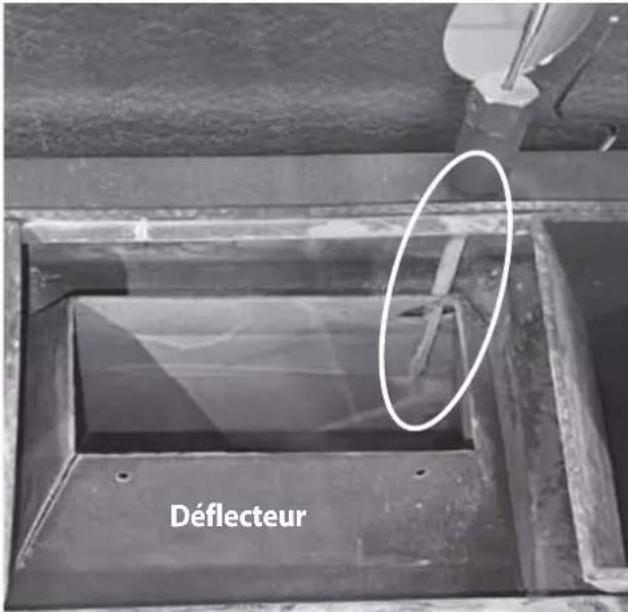

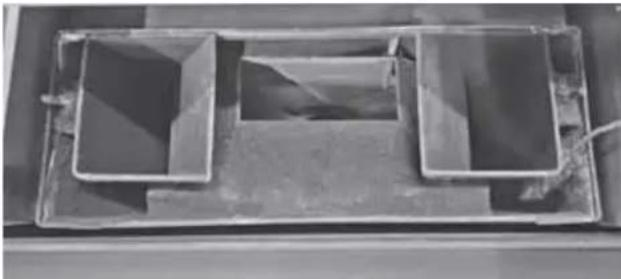

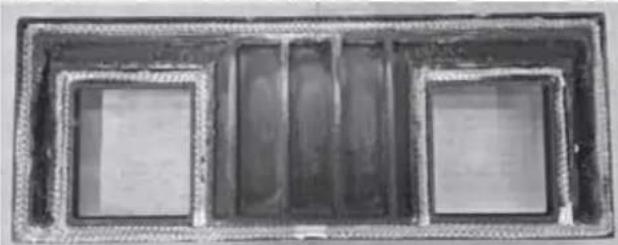

12.2 Nettoyage des conduits d'air de convection 84

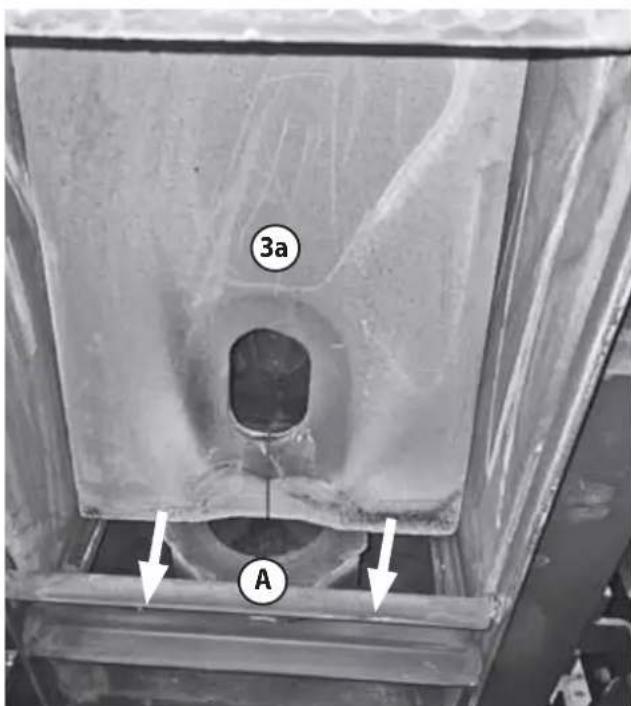

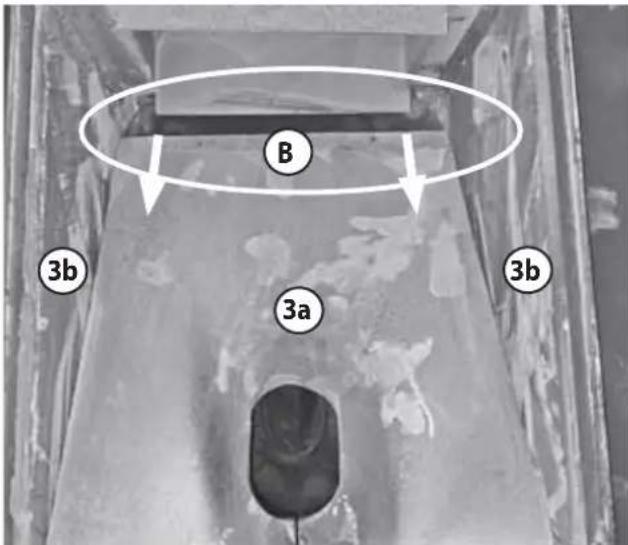

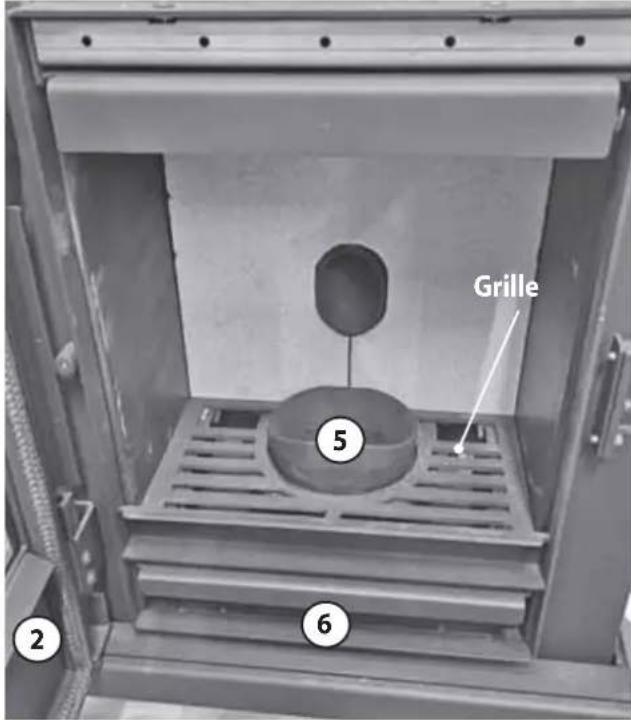

12.3 Contrôle de la chambre de combustion 85

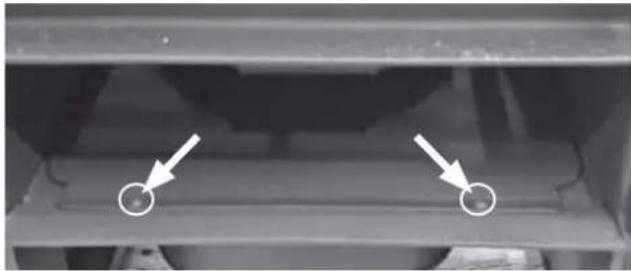

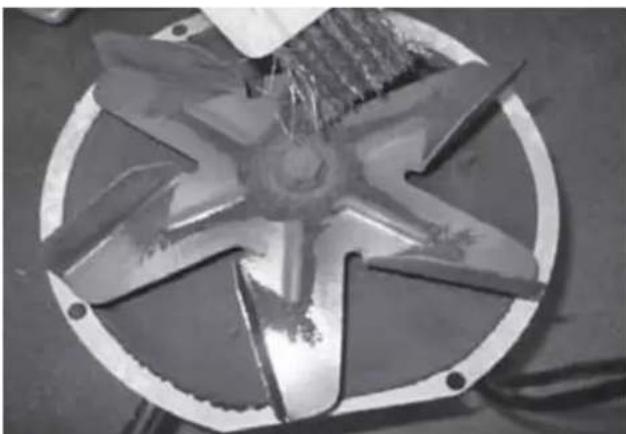

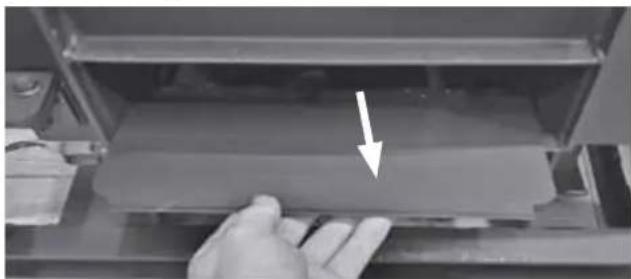

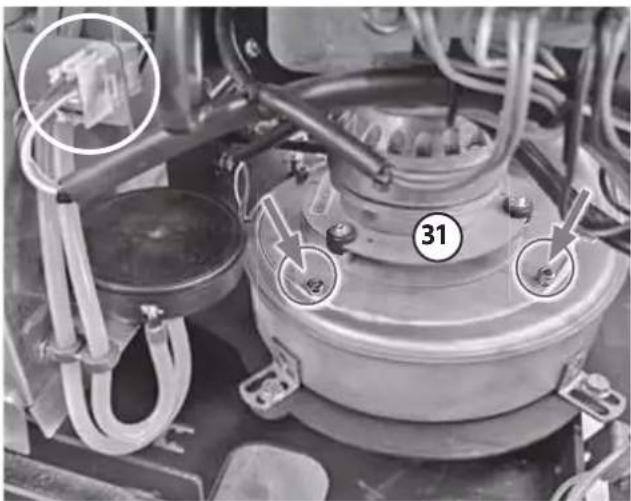

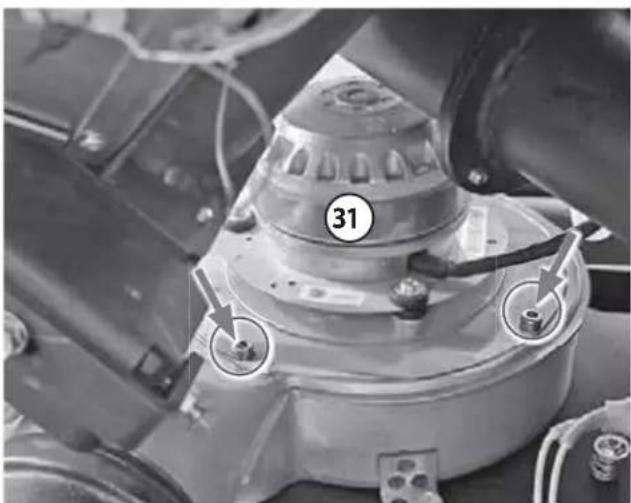

12.4 Nettoyage denduits d'évacuation des fumées et du ventilateur d'extraction 86

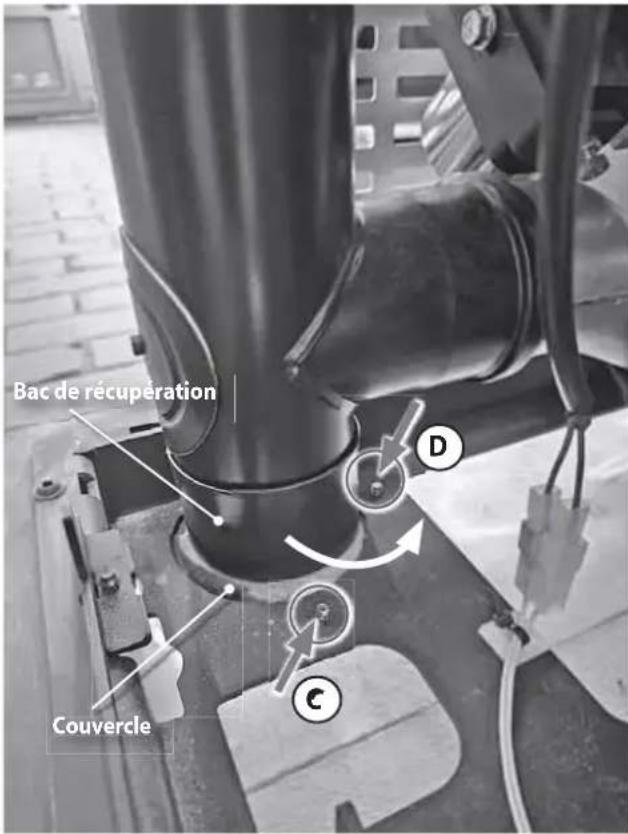

12.5 Nettoyage du bac de récupération d'eau condensée 87

12.6 Nettoyage du réservoir à granulés et de la vis sans fin 88

12.7 Nettoyage du conduit qui relie le poêle au conduit des fumées 88

13. Messages d'erreur et de dysfonctionnement 89

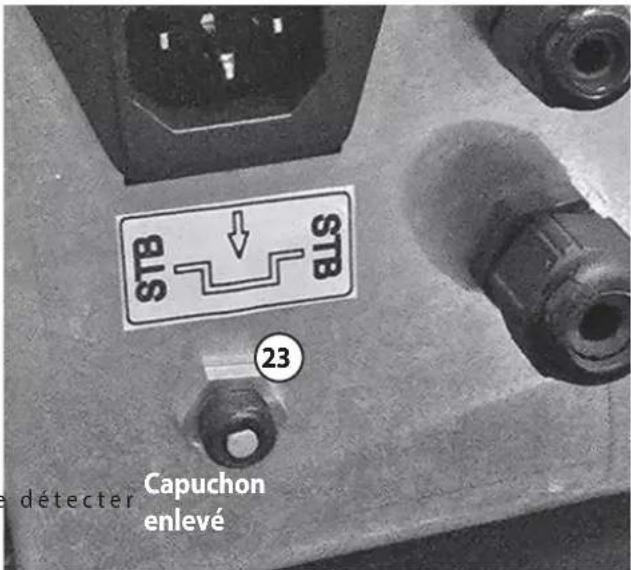

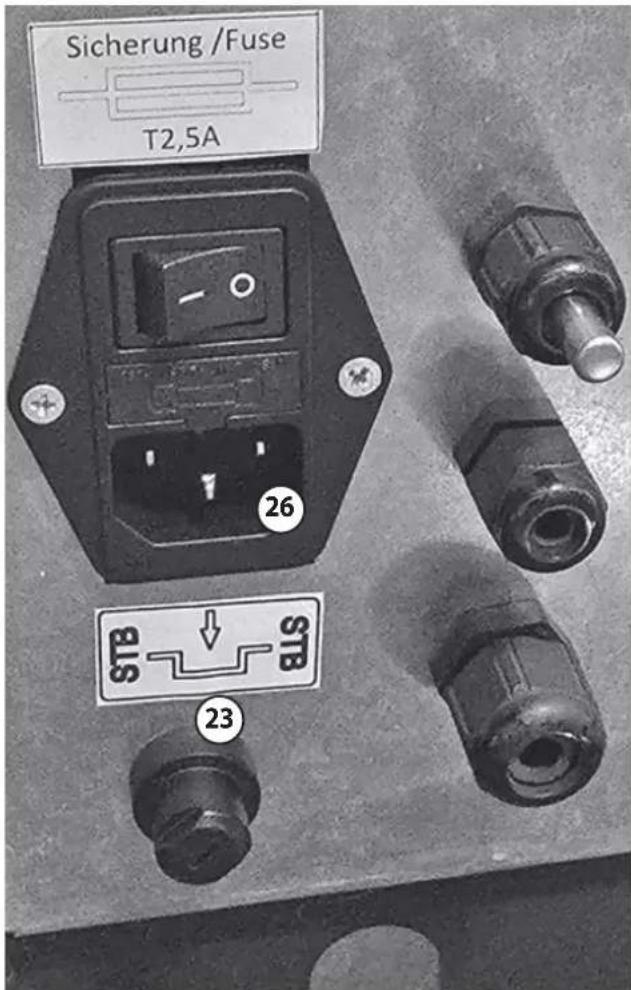

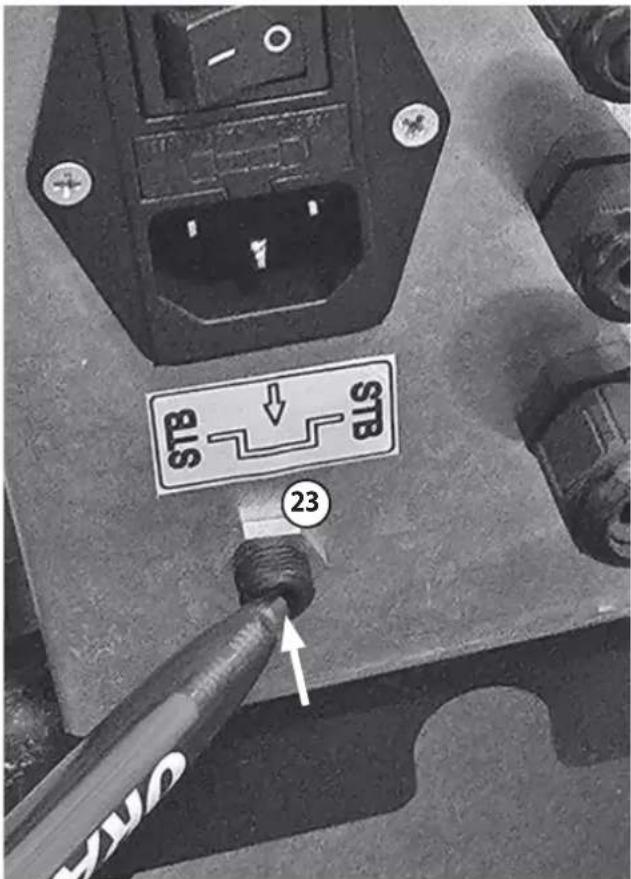

13.1 Réinitialiser le limiteur de température de sécurité « STB » en cas de message d'erreur « Er01 » 91

13.2 Remédier aux dysfonctionnements 92

1. Normes, homologations et certificats 94

2. Service après-vente 95

3. Garantie d'usine ORANIER 96

4. Déclaration de performances 97

5. Déclaration de conformité UE 98

6. Marquage CE 98

7. Label énergétique et fiche produit selon les normes UE 99

8. Documentation technique 99

9. Identification de l'appareil 100

1. Explication des symboles, emballage de transport, protection de l'environnement

1.1 Explication des symboles

Mises en garde

Les mises en garde qui figurent dans le texte sont signalées par un triangle de signalisation comportant un point d'exclamation. Des mots-clés indiquent également le type et la gravité des conséquences qui surviendront si les mesures de prévention du danger ne sont pas respectées.

Dans le cas des dangers dus au courant électrique, le triangle de signalisation avec point d'exclamation est remplacé par un triangle de signalisation comportant un éclair.

Les termes de signalisation suivants peuvent être utilisés dans le présent document :

• RECOMMANDATION désigne un risque de dommages matériels.
• PRUDENCE désigne un risque de dommages corporels de gravité moyenne ou légère.
• AVERTISSEMENT désigne un risque de dommages corporels très graves voire mortels.
• DANGER signifie que des dommages corporels très graves ou mortels vont se produire.

Les informations importantes qui ne contiennent aucune indication de dangers matériels ou corporels sont signalées par le symbole ci-contre. Elles sont séparées du reste du texte par une ligne supérieure et une ligne inférieure.

Informations importantes

Symbole Signification
▶	Instruction
→	Indique un endroit du document
● Énumération/Liste
-	Énumération/Liste(2e niveau)

1.2 Emballage de transport

Retrait de l'emballage de transport

Pour garantir la sécurité du transport, l'appareil est vissé à la palette de transport et est de plus protégé par une caisse en bois placée sur la palette de transport.

Cette caisse en bois doit être démontée à l'aide d'outils appropriés. Veillez à ne pas endommager l'appareil lors de ce démontage!

1.2 Emballage de transport

Retrait de l'emballage de transport

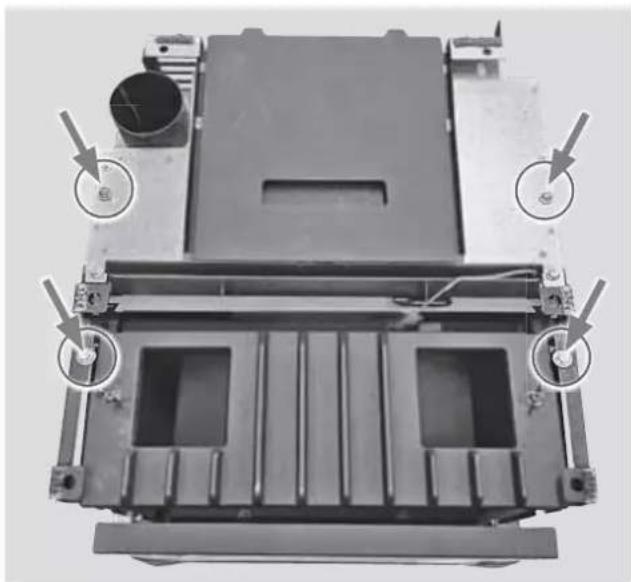

Pour garantir la sécurité du transport, l'appareil est vissé à la palette de transport.

Pour détacher l'appareil de sa palette de transport, il faut dévisser et retirer les 4 vis situées dans la zone du socle (15) de l'appareil.

Ces vis sont vissées par le bas à travers la palette de transport. Elles ne peuvent donc être desserrées que par le dessous de la palette de transport.

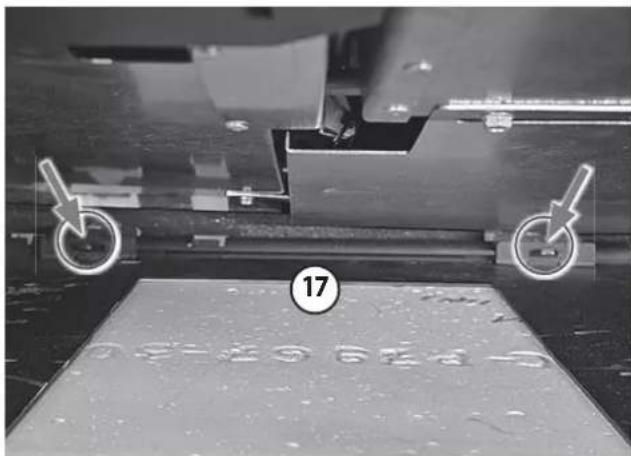

RECOMMANDATION :

En cas de situations de transport prévisible-ment difficiles, démontez éventuellement les éléments lourds de l'habillage.

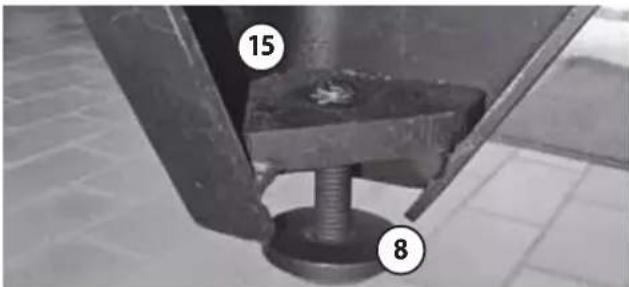

Les pieds réglables en hauteur (8) seront vissés dans les filetages ainsi libérés.

Pour une meilleure compréhension, veuillez consultez notre vidéo explicative. Pour cela, veuillez scanner le QR Code ci-contre avec votre smartphone ou votre tablette.

1.3 Protection de l'environnement

Élimination de l'emballage

L'emballage protège l'appareil contre les risques de dommages pendant le transport. Les matériaux d'emballage sont sélectionnés selon des critères écologiques et de traitement de déchets et sont donc recyclables.

Les éléments en bois de l'emballage se composent de résineux secs et non traités qui peuvent être éliminés avec les déchets résiduels ou dans un centre de recyclage et de valorisation des déchets. Nous recommandons de couper en conséquence les éléments en bois de l'emballage.

Le recyclage des autres éléments de l'emballage (bandes d'emballage, sachets PE, etc.) permet l'économie de matières premières et réduit la quantité de déchets.

En général, votre revendeur reprend ces éléments d'emballage.

Si vous éliminez par vous-même les éléments de l'emballage, veuillez demander l'adresse du centre de retraitement et de recyclage le plus proche !

Élimination des piles usagées

Les piles ne doivent pas être jetées avec les ordures ménagères. Les piles usagées doivent être jetées dans les systèmes de collecte locaux.

Élimination de l'appareil en fin de vie

Si l'appareil doit être éliminé dans son intégralité, veuillez vous adresser aux entreprises locales d'élimination des déchets.

La majeure partie des composants de l'appareil peut être réutilisée (recyclée) en raison des principaux matériaux utilisés, à savoir la tôle d'acier ou la fonte.

Pour un aperçu des matériaux utilisés pour les différents composants de l'appareil et leur élimination, veuillez consulter le tableau ci-dessous :

Composants de l'appareil	Matériau Démontage Élimination
Habillage du foyer	Vermiculite Retirer Déchets résiduels
	Béton réfractaire Retirer Déchets résiduels
Vitre	Vitrocéramique Desserrer les vis de maintien Déchets de construction
Joints d'étanchéité	Fibre de verre Décoller ou desserrer les vis Fibres minérales artificielles (KMF) :se renseigner sur les possibilités d'élimination locales
Habillage en pierre	Pierre naturelle Desserrer les vis de maintien Déchets de construction
Habillage con-Stone	Béton léger	Desserrer les vis de maintien Déchets de construction
Corps de l'appareil	Tôle d'acier -	Déchets métalliques
Porte(s) de l'appareil	Fonte	Desserrer les vis de fixation	Déchets métalliques
	Tôle d'acier Desserrer les vis de fixation	Déchets métalliques
Autres composants métalliques	Métal	Desserrer les vis de fixation	Déchets métalliques
Composants électriques ou électroniques	-	Desserrer les vis de fixation	Système de reprise des appareils électriques usagés

2. Utilisation conforme et consignes de sécurité

2.1 Usage prévu

RECOMMANDATION :

Cet appareil est homologué uniquement pour le chauffage d'une pièce unique conformément aux directives en vigueur et ne doit pas être utilisé comme unique source de chauffage pour l'ensemble d'une unité d'habitation.

2.2 Utilisation conforme

Contrairement aux chaudières à granulés, à mazout ou à gaz pour chauffage central, un poêle à granulés est un poêle « à chargement automatique équipé d'un réservoir journalier ».

Contrairement aux chaudières pour chauffage central, ce type d'appareil a été conçu pour un fonctionnement intermittent et doit donc répondre à d'autres exigences, notamment en termes d'émissions, de pertes et de durabilité.

Une utilisation similaire à celle d'une chaudière de chauffage central, servant de chauffage unique ou quasiment unique pour une unité d'habitation complète n'est donc pas autorisée pour ce genre d'appareil.

L'appareil n'est autorisé que pour le chauffage de pièces d'habitation. Son installation dans un garage, dans des locaux humides ou en plein air est formellement interdite.

Les prescriptions d'installation et d'utilisation indiquées dans le présent manuel sont susceptibles de différer tout ou partie des réglementations locales ou officielles.

Dans ce cas, les réglementations officielles prévalent !

Les graphiques fournis dans ce manuel ne sont pas à l'échelle et servent seulement d'illustrations.

Pour cet appareil, nous autorisons uniquement la combustion de granulés conformes à la norme EN 17225-2 (classe A1), EN plus (classe A1) ou DIN 51731, DIN Plus, ÖNORM M7135. L'utilisation d'autres combustibles est interdite!

Ne faites jamais brûler des déchets ou des produits résiduaires solides ou liquides dans l'appareil!

Pour fonctionner, l'appareil doit être branché en permanence sur une prise de tension secteur correctement installée à l'aide du câble d'alimentation fourni.

L'appareil doit être utilisé uniquement avec le câble d'alimentation fourni « Europe CEE ».

Pour garantir durablement son bon fonctionnement, l'appareil doit être correctement installé, utilisé, nettoyé et entretenu.

Ce manuel vous informe sur les fonctions et l'utilisation du poêle et fait partie intégrante du produit. Conservez-le soigneusem pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.

L'appareil ne doit en aucun cas subir de modifications ! L'acheteur et utilisateur d'un poêle à granulés est tenu de s'informer sur son maniement correct à l'aide de ce manuel. Le non-respect des instructions et mises en garde qui figurent dans ce manuel entraînera l'annulation immédiate de la garantie. Merci de votre compréhension !

2.3 Consignes de sécurité

(Valables également en cas de fonctionnement avec smartCon)

AVERTISSEMENT!

Risques de brûlures dus à des pièces chaudes de l'appareil

L'appareil pouvant également être utilisé en mode automatique et sa maintenance pouvant être effectuée à distance par un professionnel, il est possible que l'appareil entre en service en votre absence et sans surveillance.

Des mesures de sécurité particulières doivent donc être respectées !

Ne recouvrez jamais l'appareil! Respectez toujours impérativement les dis- tances de sécurité par rapport aux matériaux et objets facilement inflammables!

Risque très élevé d'incendie en cas de non-respect des consignes de sécurité !

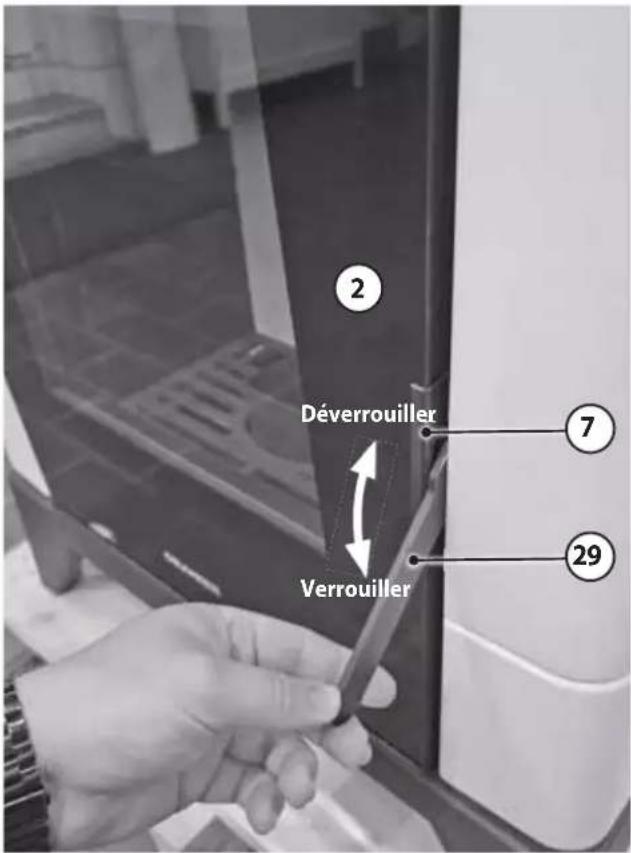

PRUDENCE!

Risques de brûlures dus à des pièces chaudes de l'appareil

Pendant le fonctionnement du poêle, les surfaces, la porte de la chambre de combustion, le conduit de raccordement et la vitre sont très chauds.

- Sécurité produit

Cet appareil ne peut être utilisé par des enfants de plus de 8 ans ou par des personnes ayant des capacités physiques, sensorielles ou mentales réduites que sous surveillance ou après qu'ils été instruits sur l'utilisation de l'appareil et sur les risques encourus. Les enfants ne doivent jamais jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance.

Cet appareil a été conçu et construit en fonction des technologies les plus récentes et dans le respect des consignes de sécurité en vigueur. Il n'est cependant pas impossible que des dommages corporels ou matériels puissent survenir pendant le fonctionnement.

Gardez donc constamment à l'esprit les consignes de sécurité et soyez toujours conscient des éventuels dangers pendant l'utilisation de l'appareil ; utilisez-le uniquement pour l'usage pour lequel il a été conçu et veillez à ce qu'il soit toujours intact et en parfait état !

Assurez-vous que l'installateur de votre appareil vous a bien délivré les documents techniques de l'appareil ainsi que tous les accessoires.
Faites configurer et régler le nouvel appareil installé par un technicien compétent de manière à garantir le fonctionnement le plus fiable et le plus efficient possible.

- Conduite à tenir en cas d'urgence

Ne vous mettez jamais vous-même en danger. Si ceci est possible sans menace de votre propre sécurité :

▶ Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre.
▶ Mettez immédiatement l'appareil hors service ! Pour cela, actionnez uniquement la touche « ON/OF F » (23) de l'unité de commande « WiKey » (19 ) (→ Chapitre 7.1 Unité de commande « WiKey » !

AVERTISSEMENT!

Ne coupez pas l'alimentation électrique de l'appareil, ni en tirant la fiche secteur, ni en actionnant l'interrupteur d'alimentation (25). Le fonctionnement du ventilateur d'extraction (31) doit être absolument garanti !

AVERTISSEMENT! Risque de brûlures

Ne jamais jeter d'eau pour éteindre un feu de cheminée ! Appelez tout de suite les pompiers!

- Risque d'incendie

La combustion des granulés génère de l'énergie calorifique qui fait chauffer les surfaces du poêle comme celles d'un poêle à bois traditionnel.

▶ Ne jamais utiliser l'appareil lorsque la porte de la chambre de combustion (2) ou le couvercle du réservoir de granulés (10) est ouvert(e) ; des étincelles et des flammes pourraient en sortir et des fumées toxiques risqueraient de se répandre dans la zone d'installation de l'appareil.
Pour cette raison, la porte de la chambre de combustion (2) et le couvercle du réservoir à granulés (10) de l'appareil sont munis de contacts de commutation qui interrompent l'alimentation en granulés et font passer l'appareil en mode « Extinction » avec message d'erreur si la porte (2) ou le couvercle (10) restent ouverts trop longtemps.
▶ Ne posez jamais de matériaux ou liquides inflammables sur l'appareil ou à proximité immédiate de celui-ci.
▶ Ne placez aucun objet inflammable (par ex. tapis, meubles, plantes) à proximité de la porte du foyer.
▶ Lors de l'installation de l'appareil, veillez à respecter les distances de sécurité en vigueur.
- Danger dû à une alimentation en air frais insuffisante
▶ Veuillez constamment garantir une alimentation en air frais

suffisante dans la pièce d'installation quand l'appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d'autres appareils générateurs de chaleur.

• Dégâts dus à des erreurs de manipulation

Des erreurs d'utilisation peuvent entrainer des dommages personnels et/ou matériels !

AVERTISSEMENT!

Risque d'asphyxie dû à l'échappement de fumées toxiques

L'appareil ne doit être utilisé que lorsque la porte de la chambre de combustion (2) est fermée et verrouillée !

▶ Veuillez vous assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance.
▶ Veuillez vous assurer que l'appareil n'est utilisé que par des personnes ayant les capacités physiques et mentales pour l'utiliser de manière conforme et adéquate.
N'utilisez que les combustibles recommandés dans les limites quantitatives prescrites.
Pour l'allumage, n'utilisez jamais de liquides inflammables (essence, alcool, etc.)!
N'utilisez jamais d'eau pour éteindre le feu dans la chambre de combustion!

- Conditions préalables, installation et première mise en service

Le fonctionnement de l'appareil est soumis à des règles et consignes de sécurité locales. Le respect strict de ces règles et consignes est la condition essentielle pour une utilisation conforme aux règles.

L'appareil doit être installé conformément aux spécifications des normes en vigueur. Veuillez avoir recours à un professionnel qualifié.
La première mise en service doit être effectuée par une entreprise spécialisée formée à cet effet, un technicien, un partenaire de service ou par ORANIER.

La première mise en service doit être consignée dans le carnet d'entretien.

- Risques de brûlures dus à des pièces chaudes de l'appareil !

Pendant le fonctionnement du poêle, les surfaces, la porte de la chambre de combustion (2), les éléments de commande, la vitre et les tuyaux sont très chauds.

▶ Ne laissez jamais les enfants sans surveillance à proximité de l'appareil en marche !

PRUDENCE!

Risque de brûlures

Certains éléments du poêle sont très chaud lorsqu'il est en service. Utilisez impérativement des gants de protection pour rajouter des granulés dans l'appareil en marche!

RECOMMANDATION :

Si les granulés se trouvent dans un emballage qui ne résiste pas à la chaleur (par exemple un sac en plastique), l'emballage risque de fondre, voire de s'enflammer s'il entre en contact avec les surfaces chaudes, ce qui endommagerait durablement la surface de l'appareil!

- Nettoyage, maintenance et élimination des dysfonctionnements

▶ Veuillez nettoyer régulièrement l'appareil.
Pour garantir un fonctionnement durable, sûr et fiable de votre poêle à granulés, l'appareil doit être entretenu régulièrement par un technicien qualifié.

Les opérations de maintenance doivent être consignées dans le carnet d'entretien (→ Chapitre 12 « Maintenance »).

▶ Utilisez uniquement les pièces de rechange d'origine ORANIER ainsi que les accessoires originaux de notre marque.

- Risque d'électrocution

DANGER!

Danger de mort par électrocution

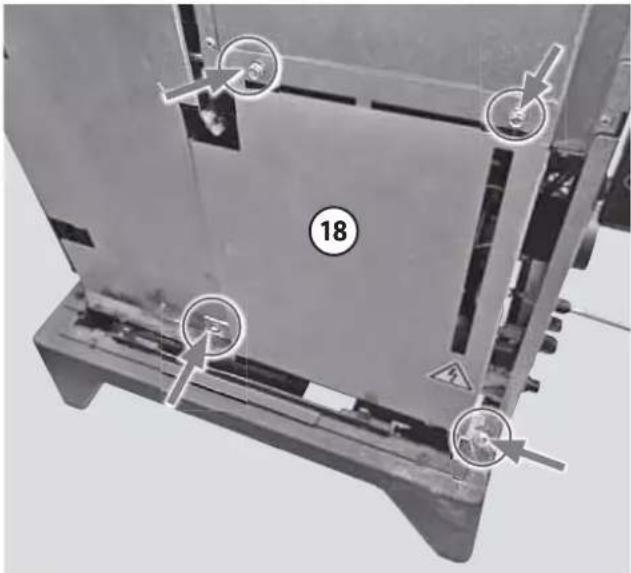

Lorsqu'on retire des pièces d'habillage de l'appareil, des éléments conducteurs de courant sont mis à nus :

- Avant chaque ouverture de l'habillage de l'appareil, couper impérativement l'alimentation électrique de l'appareil.

Les opérations à effectuer sur des pièces conductrices de courant doivent être confiées uniquement à des spécialistes agréés.

- Comportement de l'appareil en cas de panne de courant

Le comportement de l'appareil dépend de la durée de la panne de courant.

- Après une panne de courant de moins de 60 sec., l'appareil reprend son fonctionnement normalement.

- Si la panne de courant dure de 60 sec. à 5 min., l'appareil entre en phase de « Récupération allumage ».

- Si la panne de courant dure plus de 5 minutes, l'erreur « Er15 » s'affiche et l'appareil entre en phase d'extinction.

AVERTISSEMENT!

Risque d'asphyxie dû à l'échappement de fumées toxiques

Pendant et après une panne de courant, la porte de la chambre de combustion (2) et le couvercle du réservoir à granulés (10) doivent être maintenus fermés.

2.4 Qualité du combustible

RECOMMANDATION :

Faites brûler uniquement des granulés dans l'appareil. L'utilisation d'autres combustibles est interdite ! Ne faites jamais brûler chets ou des produits résiduaires dans l'appareil!

des dé-

RECOMMANDATION :

Utilisez uniquement les produits vendus en sacs. Les produits vendus en vrac ne sont pas autorisés (taux de poussière élevé, longueur des granulés, film protecteur gras) !

Les granulés se composent de bois naturel et sont compressés uniquement par forte pression et sans agent liant.

Les critères à remplir par le combustible autorisé sont définis dans les normes EN 17225-2, (classe A1), EN plus (classe A1) ou DIN Plus, ÖNORM M7135.

Caractéristiques des granulés (norme EN 17225-2 classe A1)

Longueur : 10 - 30 mm*

Diamètre : 6 mm

Masse volumique apparente : 650 kg/m³

Pouvoir calorifique : > 5 kWh/kg

Humidité résiduelle : < 10 %

Taux de cendres : < 0,5 %

Densité : 1,12 kg/dm³

*) L'utilisation de granulés plus longs risquerait de bloquer la vis sans fin !

Même si l'emballage des granulés porte l'inscription « DIN Plus », il n'est pas impossible que ces granulés ne soient pas conformes à cette norme.

Les granulés de mauvaise qualité se caractérisent notamment par un manque de solidité et un taux important de sciures. Si le comportement d'allumage ou de combustion du poêle laisse à désirer, essayez d'utiliser des granulés d'une autre qualité.

Pour garantir la bonne combustion des granulés, il est nécessaire de les entreposer à l'abri de l'humidité et de la saleté :

la saleté peut entraîner un dysfonctionnement, voire une défaillance complète de l'appareil.

si les granulés utilisés ont été stockés dans un endroit humide, le démarrage et la combustion peuvent s'en trouver affectés et l'encrassement du poêle peut devenir excessif.

il en est de même pour les granulés qui s'émiettent facilement. Si l'on change souvent leur lieu de stockage, les granulés risquent de se casser et de s'émietter.

2.5 Exclusion de responsabilité

En cas de dommages matériels ou corporels, le fabricant n'est responsable du standard de construction et de la sécurité de la machine que si des erreurs de construction peuvent être prouvées.

Il ne porte aucune responsabilité en cas de :

• Utilisation, installation ou commande inadéquates ou non-conformes.
• En cas de non-exécution de la maintenance ou en cas de maintenance ne correspondant pas entièrement aux instructions de travaux décrits dans le chapitre 12 « Maintenance ».
• Utilisation de pièces de rechange autres que les pièces d'origine ORANIER.
• Modifications de construction ou modifications techniques de l'appareil.

Si les conditions nécessaires au bon fonctionnement de l'appareil ne sont pas remplies correct et régulier, respect des intervalles de maintenance) ou en cas de situation de montage inadaptée (ex. : tirage insuffisant), les problèmes qui en découlent ne sont pas couverts par la garantie!

2.6 Utilisation non conforme

Une utilisation inadéquate ou non conforme de l'appareil entraîne la perte de la garantie.

Il peut également en résulter des risques de dommages ou de blessures graves, voire un danger de mort.

Les opérations suivantes sont considérées comme non conformes :

- Toute modification de construction ou modification technique de l'appareil.

- Utilisation de l'appareil sans raccordement à une cheminée réalisé dans les règles de l'art.

- Utilisation avec porte de la chambre de combustion (2) ouverte ou couvercle du réservoir à granulés (10) ouvert.

- Utilisation à distance de l'appareil dans le non-respect des consignes de sécurité décrites dans le paragraphe 2.3 de ce manuel d'installation et d'utilisation (en particulier le fait de recouvrir l'appareil et le non-respect des distances de sécurité entre l'appareil et des matériaux et objets facilement inflammables).

• Utilisation de pièces de rechange autres que les pièces d'origine ORANIER.
• Utilisation de granulés qui ne correspondent pas aux directives du fabricant.
• Non-respect des instructions de maintenance décrites au chapitre 12 « Maintenance ».

2.7 Textes réglementaires

Liste des exigences normatives et réglementaires à la pose et au raccordement d'un appareil de combustion au bois.

• Arrêté du 22 octobre 1969 relatif aux conduits de fumée desservant des logements. Précise les hauteurs de sortie des conduits vis-à-vis des toitures.
• Arrêté du 24 mars 1982 relatif à l'aération des logements avec VMC. Précise les exigences d'alimentation en air pour les appareils à combustion.
• Décret du 27 novembre 2008 et arrêté du 23 février 2009, relatifs à la prévention des intoxications au monoxyde de carbone.
• Arrêté du 31 octobre 2005 et circulaire du 24 juin 2008, relatifs aux dispositions techniques pour le choix et le remplacement de l'énergie des maisons individuelles. Imposent la mise en place d'un conduit de fumée T450 G pour les logements chauffés à l'électricité.

( e × Règlemento sanitaire départemental type.

Précise les conditions d'hygiène, de salubrité et d'entretien des ouvrages, dont la nécessité de ramonage du conduit de fumée et d'entretien de l'appareil et de son conduit de raccordement.

- Directive produits de la construction (DPC).

Définit les exigences du marquage CE obligatoire pour les appareils de chauffage et les conduits de fumée.

- NF EN 13384-1 : Dimensionnement thermo aéraulique des conduits de fumée.

Permet de concevoir un conduit de fumée compatible avec un type d'appareil de chauffage à combustion dans un environnement donné. Un appareil par conduit.

- DTU 24.1: Mise en oeuvre des conduits de fumée et de raccordement.

Le poêle doit être branché à une installation électrique munie d'un disjoncteur et d'une prise de terre conformément à la norme NFC 15-100.

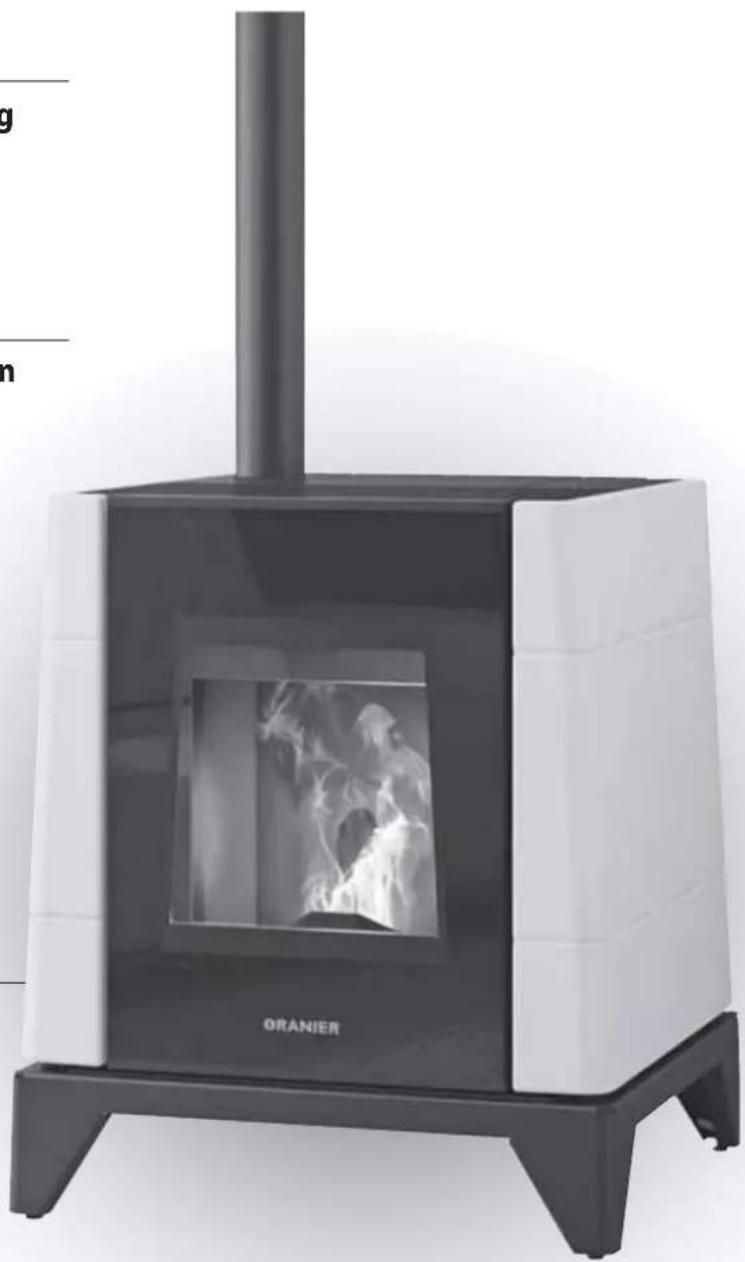

3.1 Vue avant :

1 Grille de convection
2 Porte de la chambre de combustion (avec vitre)
3a Habillage arrière de la chambre de combustion (vermiculite)
3b Habillage latéral de la chambre de combustion (acier)
4 Orifi ce d'alimentation en granulés

5 Pot brûleur

6 Cendrier

7 Verrouillage de la porte de la chambre de combustion

8 Pieds réglables en hauteur

9 Couvercle du ventilateur

10 Couvercle du réservoir à granulés

11 Buse de raccordement

12 Joint de la porte

13 Plaque supérieure gauche

14 Plaque supérieure droite

15 Socle

16 Panneau d'habillagelatéral de gauche*

17 Panneau d'habillagelatéral de droite*

18 Couvercle de protection de l'électronique

*) Les panneaux d'habillage de droite et de gauche sont identiques et sont donc interchangeables.

13 1 14 2 7 16 17 15 8 8

18 Couvercle de protection de l'électronique *) Les panneaux d'habillage de droite et de gauche sont iden- tiques et sont donc interchangeables. 11 16 13 1 14 10 17 18 4 5 3a 3b 7 12 2 8 6 8 8 9 15

3.2 Vue arrière :

15 Socle
16 Panneau d'habillage latéral de gauche*
17 Panneau d'habillage latéral de droite*
19 Unité de commande « WiKey »
20 Orifi ce d'aspiration d'air frais
21 Plaque signalétique
22 Sonde de température ambiante (insérée dans l'appareil pour le transport)
23 Limiteur de température (« STB »)

*) Les panneaux d'habillage de droite et de gauche sont identiques et sont donc interchangeables.

24 Fusible principal de l'appareil
25 Interrupteur d'alimentation
26 Raccordement du câble de connexion
27 Câble de connexion pour l'unité de commande « WiKey » (19) avec connecteur RS485
28 Passage du contact de commutation externe
29 Clé de verrouillage de la chambre de combustion
30 Panneau arrière de l'appareil

3.3 Porte de la chambre de combustion

Pour verrouiller, déverrouiller, ouvrir et fermer entièrement la porte de la chambre de combustion (2), il faut utiliser la clé de verrouillage de la chambre de combustion (29) spécialement conçue pour cet usage.

À la livraison, la clé de verrouillage de la porte de la chambre de combustion (29) est maintenue par une vis au dos de l'appareil en haut à droite. (→ Chapitre « 3.2 Vue arrière »). Pour une première utilisation de la clé de verrouillage de la porte de la chambre de combustion (29), il sera nécessaire de desserrer la vis centrale. On pourra par la suite accrocher la clé (29) à la vis du haut pour les utilisations ultérieures.

2 Porte de la chambre de combustion avec vitre
7 Verrou de la porte de la chambre de combustion
29 Clé de verrouillage de la porte de la chambre de combustion

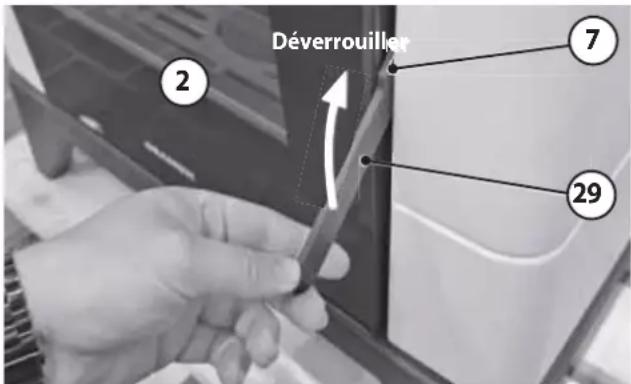

Ouverture de la porte de la chambre de combustion (2)

Pour ouvrir la porte de la chambre de combustion (2), veuillez fixer la clé de verrouillage de la porte de la chambre de combustion (29) sur le verrou de la porte de la chambre de combustion (7) comme indiqué sur la photo ci-contre.

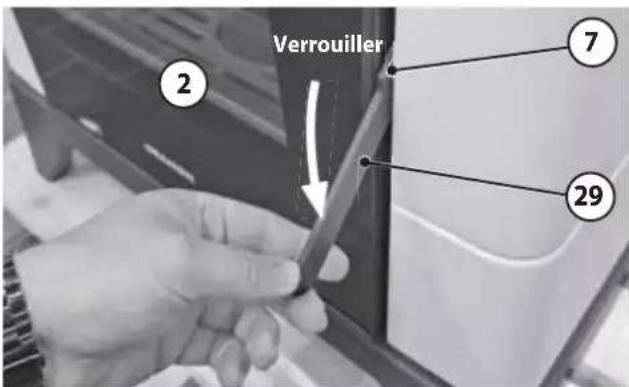

Déplacez la clé de verrouillage (1) enclanchée sur le verrou de la porte de la chambre de combustion (7)
- vers le haut pour déverrouiller le mécanisme,
- vers le bas pour verrouiller le mécanisme.
Lors du verrouillage, il est nécessaire de bien appuyer la porte de la chambre de combustion (2) contre l'appareil. Après verrouillage, assurez-vous que la porte de la chambre de combustion (2) est étroitement plaquée sur le corps de chauffe.

PRUDENCE! Risque de brûlures

La porte de la chambre de combustion (2) de l'appareil en fonctionnement est très chaude. Utilisez donc impérativement des gants de protection pour appuyer la porte de la chambre de combustion (2) contre le corps de l'appareil lors du verrouillage!

Déverrouiller Verrouiller 2 7 29

4. Description de l'appareil

4.1 Pièces fournies

▶ Veuillez vous assurer à la livraison que l'appareil est intact et au complet.

- Palette avec appareil

- Éléments de l'habillage dans une palette séparée

- conGuide avec son mode d'emploi

- Pieds réglables en hauteur avec patins de feutre

- Manuel d'utilisation, fiches conseils et carnet d'entretien dans une housse en plastique à l'intérieur de l'appareil

Si le carnet d'entretien est plein ou s'il a été égaré au fil du temps, vous pouvez télécharger sur notre site internet un nouveau carnet d'entretien au format PDF dans la section de téléchargement, puis l'imprimer vous-même.

• Clé de verrouillage de la chambre de combustion (29)
• Cordon d'alimentation
• Brosse de nettoyage

4.2 Pièces non-fournies

Les accessoires ci-dessous ne font pas partie de la livraison mais sont disponibles chez votre revendeur ou sur notre site internet www.oranier-poeles.fr.

- Conduits de raccordement

• Tuyaux flexibles et traversée de mur pour alimentation externe en air de combustion
• Plaque de sol en verre ou en acier Étant donné la faible température qui se dégage au bas du poêle à granulés pendant le chauffage, l'installation d'une plaque de sol ignifuge, selon notre expérience, n'est pas

i n d i s p e n s a b l e .

En cas de matériaux de construction inflammables, une protection incendie est généralement nécessaire !

4.3 Pièces de rechange d'origine

Veuillez pour cela vous adresser à votre revendeur.

Utilisez uniquement les pièces de rechange d'origine de notre marque.

Les pièces détachées d'autres fabriquants n'ont pas été contrôlées par nos services et ne sont donc pas agréés par notre société.

Les pièces de rechange non agréés peuvent éventuellement modifier les propriétés de l'appareil et compromettre sa sécurité, ce qui entrainerait la perte de son autorisation de mise sur le marché.

Ceci peut avoir des conséquences juridiques par rapport aux assurances en cas de sinistre éventuel.

Les références de nos pièces détachées d'origine peuvent être trouvées à l'adresse suivante : www.oranier-kundendienst.com.

4.4 Description de l'appareil

Appareil :

L'appareil est constitué d'une construction en acier soudé. Au centre de l'appareil se trouve la chambre de combustion revêtue de plaques de protection (3a, 3b). Sous le pot brûleur (5) se trouve le cendrier (6).

Les appareils de ce type fonctionnent en mode convection; cela signifie que l'air ambiant est aspiré par les conduits de convection du poêle, fortement chauffé, puis rediffusé dans la pièce. Dans cet appareil, la convection naturelle est secondée par un ventilateur tangentiel.

L'appareil fonctionne avec l'air ambiant et peut être raccordé en option à un conduit d'alimentation en air de combustion externe.

Habillage de la chambre de combustion (3a, 3b) :

La chambre de combustion est habillée d'éléments en vermiculite (3a) et de plaques en acier (3b). Leur fonction est de protéger de la chaleur et de diriger les fumées. Pendant le fonctionnement de l'appareil, il est possible que des fissures apparaissent sur les éléments en vermiculite. L'origine de ces fissures peut être :

• de trop grosses différences de température
• une dilatation du matériau due à un chauffage excessif

Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par-là mis à nu. Si le corps métallique est mis à nu, les plaques en vermiculite doivent être remplacées. Les habillages de la chambre de combustion (3a, 3b) et les déflecteurs de fumée ne sont pas couverts par la garantie d'usine.

AVERTISSEMENT!

Risque d'incendie en cas d'utilisation de pièces de rechange non originales

L'utilisation d'habillages de la chambre de combustion dont les propriétés thermiques sont inadaptées peut entraîner une surchauffe des murs et meubles environnants !

Pour cette raison, utilisez uniquement des pièces de rechange d'origine !

Les éléments en vermiculite ne contiennent pas d'amiante et ne sont pas toxiques. Les éléments en vermiculite ont un avantage important : ils permettent une température de combustion nettement plus élevée que les briques réfractaires.

La chaleur plus élevée de la combustion permet de mieux exploiter l'énergie calorifique du combustible (rendement).

Une utilisation de l'appareil sans déflecteurs de fumée installés est formellement interdite : son fonctionnement ne serait plus assuré et des dommages irréparables pourraient apparaître.

4.5 Caractéristiques techniques

Paramètres Unité Valeur
Type de poêle à granulés :		Pio
Puissance nominale :	kW 5,5
Puissance à charge partielle :	kW 2,5
Contenance :	kg 16
Durée de la combustion à puissance 1/6 :	h 31 / 12
Classe énergétique :		A+
Indice d'efficacité énergétique EEI :		121
Volume de chauffe DIN 18893 max. :	m^3	144
Hauteur/ Largeur/profondeur :	mm 720 /	625 / 556
Poids (sans emballage) :	kg 130
Apte à un fonctionnement en continu :		oui
Température des fumées sortie appareil Puissance nominale/à charge partielle :	°C	145 / 80
Tirage nécessaire :	Pa 11
Pression de débit nécessaire pour le calcul de dimensionnement du conduit des fumées :	Pa	2
Débit massique des fumées Puissance nominale/à charge partielle :	g/s	5,4 / 3,2
Combustible autorisé :		Granulés de bois
Conduit de raccordement :	mm 80
Raccordement d'air frais :	mm 60
Tension électrique :		230 V / 50 Hz
Consommation d'électricité en fonctionnement :	W 15
Consommation d'électricité au démarrage :	W 350
Température ambiante de fonctionnement : °C 10 - 35
Température ambiante d'entreposage : °C 5 - 40

La mention « nominale » fait référence à la puissance calorifique nominale (puissance maximale) et la mention « à charge partielle » à la puissance minimale pendant un essai de type.

4.6 Croquis/dimensions

408 275 145 720 625 Ø 60 339 187 Ø 80 86 116 556

5. Conduit des fumées et apport d'air extérieur

Le conduit des fumées a pour fonction d'expulser vers l'extérieur les fumées produites par la combustion selon le principe de tirage thermique. Grâce à la dépression qui se crée dans la chambre de combustion, en conjonction avec le ventilateur d'extraction, l'air de combustion est fourni par l'arrivée d'air et a ainsi un effet considérable sur la puissance de combustion.

La dépression (« tirage ») est initialement déterminée par la hauteur effective du conduit de fumées (hauteur entre l'entrée et la du conduit) et par la différence entre la température des fumées à la sortie du poêle et la température à la sortie de toit.

Des pertes de charge dans le conduit de raccordement ainsi que dans l'alimentation en air de combustion peuvent contrebalancer ce phénomène.

Le ventilateur d'extraction (31) du poêle à granulés sert à surmonter les pertes de pression à l'intérieur du poêle. La dépression naturelle du conduit de fumées, le conduit d'apport d'air et le ventilateur d'extraction (31) forment une unité fonctionnelle.

5.1 Calcul de dimensionnement du conduit des fumées

Pour garantir le parfait fonctionnement de votre poêle à granulés, une preuve d'aptitude technique du conduit de fumée selon EN 13384-1. doit être obligatoirement fournie. Si une alimentation en air de combustion externe est raccordée, son conduit d'apport d'air doit être aussi pris en compte dans ce calcul!

Le calcul doit être effectué pour une pression de débit nécessaire de 2 Pa. La dépression calculée doit être comprise entre 2 et 20 Pa à puissance nominale.

Si la dépression est plus élevée (>20 Pa), un dispositif technique autorisé doit être ajouté afin de limiter le tirage de la cheminée.

Pour garantir un bon allumage, la dépression doit être >1 Pa.

Si la dépression est négative, un bon comportement de démarrage ne peut pas être garanti !

Le respect des réglementations locales est obligatoire!

Si le poêle est utilisé sur un conduit de fumées inadapté, ORANIER ne garantit pas le fonctionnement de l'appareil.

5.2 Raccordement au conduit des fumées

L'appareil décrit dans le présent manuel est homologué uniquement pour une utilisation avec chambre de combustion fermée.

L'utilisation avec un conduit de fumées à affectations multiples est interdite !

La mise en oeuvre du système d'évacuation des produits de la combustion sera :

- Traditionnelle selon NF DTU 24.1 et arrêté du 22/10/69,

so Non traditionnelle (position du débouché des fumées ou utilisation d'un conduit concentrique).

En cas de raccordement concentrique étanche, non conforme à l'arrêté du 22/10/69, il faudra suivre les prescriptions des Avis Techniques ou DTA des différents systèmes.

Si raccordement à un conduit d'évacuation existant (Pas neuf ou a déjà été utilisé):

• le faire ramoner par un moyen mécanique (hérisson),
• faire vérifier son état physique (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.

Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé), le remettre en état conformément aux réglementations en vigueur.

Le raccordement au conduit doit être dans la pièce où est installé le poêle. Ménagez un accès pour le ramonage et le nettoyage du conduit de raccordement.

Le type et l'état du conduit de fumées utilisé jouent un rôle essentiel pour le bon fonctionnement du poêle à granulés.

Selon le modèle, l'appareil peut être raccordé soit par le haut, soit par l'arrière. Utilisez pour cela un conduit de raccordement équipé d'un système d'étanchéité adapté, le ventilateur d'extraction (30) pouvant entraîner la formation d'une surpression dans le raccordement.

Tous les raccordements entre l'appareil et le conduit des fumées doivent être stables, solides, étanches et sans tension. Veillez à ce que le conduit de raccordement ne dépasse pas à l'intérieur du conduit des fumées.

Nous vous conseillons l'utilisation d'un manchon mural.

5.3 Alimentation en air de combustion externe

En cas de besoin (pièces à vivre particulièrement étanches par ex.), il est possible d'équiper l'appareil d'un raccord d'alimentation en air de combustion externe.

Une amenée d'air frais de combustion est indispensable pour le bon fonctionnement du poêle à granulés dans son fonctionnement indépendant de l'air ambiant.

Deux solutions sont possibles, à savoir :

- Prise d'air extérieur en raccordement « Non étanche »

Si pour des raisons d'installation l'appareil ne peut pas prélever l'air de combustion sur l'extérieur, l'air transitera par l'appareil au travers d'une entrée d'air non obturable dont la grille aura une section minimum de 50 cm². Cette dernière devra être placée dans la mesure du possible face aux vents dominants et devra déboucher dans la pièce où se trouve le poêle (en amenée d'air directe).

- Prise d'air extérieur en raccordement « Étanche »

Le poêle est étanche et peut être raccordable sur l'extérieur. Il est compatible pour une installation dans des bâtiments de type BBC et conforme à la RT 2012.

La prise d'air raccordée directe pour un branchement à l'appareil, de diamètre 50mm, prélève l'air à l'extérieur de l'habitation indépendamment de tous systèmes de ventilation (hotte de cuisine aspirante, VMC, pompes à chaleur, etc.).

Le conduit d'amenée d'air doit déboucher de l'extérieur ou d'un espace ventilé dans la mesure du possible face aux vents dominants. Dans le cas d'un vide sanitaire, celui-ci doit comporter au moins d'une ou plusieurs grilles d'aération dont la surface (en cm²) doit être égale à 5 fois la surface du vide sanitaire (en m²).

Le raccordement destiné à l'alimentation en air de combustion externe se trouve à l'arrière de l'appareil.

L'alimentation en air de combustion externe a entre autres l'avantage d'utiliser pour la combustion l'air frais extérieur et non pas l'air ambiant chauffé.

Ainsi, l'apport d'air frais nécessaire qui doit être assuré sur le lieu d'installation est moins important.

▶ Veillez à l'étanchéité du conduit d'alimentation en air de combustion externe!

- L'aptitude technique de l'alimentation en air de combustion externe (longueur de conduit, sections, coudes et filtre) doit être prouvée dans le calcul de dimensionnement du conduit de fumée selon EN 13384-1.

Les valeurs suivantes sont recommandées :

Tuyau de 70 mm de ∅ intérieur :

Longueur maximale : 3 m ; max. 3 coudes de 90°

Tuyau de 100 mm de ∅ intérieur :

Longueur maximale : 6 m ; max. 4 coudes de 90°

- Pour le conduit d'air, utiliser un tuyau lisse en acier ou en matière plastique résistant aux hautes températures. Il est recommandé d'utiliser un tuyau flexible en aluminium pour le raccordement entre le poêle et le conduit d'air.

- Une grille (maillage 3 mm) doit être installé à l'entrée de l'air de combustion pour empêcher l'intrusion de petits animaux, d'insectes ou d'impuretés qui pourraient entraver l'aspiration d'air. Les dimensions de la grille installée doivent permettre une alimentation suffisante en air de combustion ; la grille doit être contrôlée et, si nécessaire, nettoyée régulièrement.

- La section de l'entrée doit être sélectionnée de manière à garantir, malgré l'utilisation éventuelle de filtres ou autres éléments, une section libre suffisante qui doit être supérieure à la section de conduit nécessaire.

- Une grille de protection installée devant l'arrivée d'air extérieur ne doit pas rétrécir ni bloquer l'arrivée d'air.

- L'arrivée d'air extérieur doit être conçue de manière à être protégée contre l'infiltration d'humidité (ex. : pluie battante) et les variations de pression (ex. : rafales de vent). Il faut prévoir au minimum l'installation d'un coude de 90° vers le bas.

- Veillez dans tous les cas à ce que les besoins d'air de combustion d'environ 30 m ^3 /h soient assurés à un tirage de 4 Pa.

- Le tirage de la cheminée, en conjonction avec le ventilateur d'extraction, doit être apte à surmonter les résistances supplémentaires d'un poêle ainsi équipé.

- Une installation dans des locaux humides (bâtiment neuf !) peut entraîner la formation d'eau de condensation sur le corps du poêle et la corrosion de celui-ci.

- Si l'appareil est raccordé à une prise d'air extérieur, nous vous recommandons de ne pas utiliser de l'air provenant de locaux très humides (par exemple d'une cave humide). L'humidité de l'air risquerait dans ce cas de se condenser dans l'appareil froid, ce qui pourrait entraîner la corrosion du corps de l'appareil.

6. Préparation au fonctionnement de l'appareil

Pour permettre un fonctionnement sûr et irréprochable de l'appareil, il est nécessaire de positionner correctement certains de ses éléments et de les fixer dans cette position.

Ces travaux doivent être exécutés avant la première mise en service du poêle afin de garantir son parfait fonctionnement.

6.1 Pieds réglables en hauteur

L'appareil est livré avec 4 pieds réglables en hauteur (8). Ceux-ci permettent d'assurer un alignement bien vertical, garantissant ainsi une position sûre et stable de l'appareil.

Les pieds réglables en hauteur (8) doivent être vissés dans les trous filetés situés sous les 4 pieds du socle (15). Ceci doit être fait avant la mise en place de l'appareil sur son lieu d'installation.

On a accès à ces trous filetés après avoir retiré l'appareil de sa palette de transport.

L'appareil doit être positionné en conséquence sur son lieu d'installation à l'aide des pieds réglables en hauteur (8).

15 8

RECOMMANDATION :

Lorsque l'appareil est en service, le ventilateur et la vis sans fin émettent uniquement des bruits très légers ; cependant, dans certaines conditions défavorables dépendant de la structure de la surface de pose, ces bruits peuvent être transmis à la surface de pose par l'intermédiaire des pieds réglables en hauteur (8) (bruits de structure).

Pour réduire cette transmission de bruits, nous recommandons dans ces cas l'installation de plaques amortissant les bruits et les vibrations entre les pieds réglables en hauteur (8) et la surface de pose.

6.2 Montage des panneaux d'habillage latéraux

PRUDENCE!

Risque de blessures et de dégâts matériels

Les panneaux d'habillage latéraux (16, 17) sont très lourds. C'est pourquoi il est absolument impératif d'exécuter à deux les travaux décrits ci-dessous !

Le montage des deux panneaux d'habillage latéraux (16, 17) ne doit s'effectue qu'après les opérations suivantes :

. mise en place définitive de l'appareil sur son lieu d'installation
. montage des pieds réglables en hauteur (8)
. réalisation du raccordement au conduit des fumées
. raccordement à une éventuelle alimentation en air de combustion externe.

▶ Retirez avec précaution les deux panneaux d'habillage latéraux (16, 17) de leur emballage de transport et déposez-les à plat sur une surface souple (par exemple une couverture)

Ne les mettez pas debout - ils pourraient tomber !

RECOMMANDATION :

La peinture utilisée pour cet appareil n'atteint sa solidité définitive qu'après une première flambée puis un refroidissement complet des surfaces.

Montez donc les panneaux d'habillage latéraux (16, 17) avec la plus grande précaution!

Nous recommandons de réaliser une première flambée sous surveillance et sans les panneaux latéraux montés afin de rendre la peinture plus résistante aux éventuelles éraflures qui pourraient arriver pendant le montage des panneaux de l'habillage.

▶ Retirez de l'appareil la plaque supérieure de gauche (13), la plaque supérieure de droite (14) etgaille de convection (1) et placez tous ces éléments sur une surface souple (par exemple une couverture)

Ne les empilez pas les uns sur les autres !

▶ Desserrez et retirez les 4 vis indiquées par les flèches.

La suite de ce chapitre décrit le montage du panneau d'habillage latéral de droite (17).

Le montage du panneau d'habillage latéral de gauche (16) s'effectue de la même manière.

Dans la partie inférieure de chacun des deux panneaux d'habillage latéraux (16, 17) se trouvent deux équerres comportant un trou rectangulaire destiné à accueuillir les fixations de la plaque de fond, ce qui constitue ainsi la fixation inférieure.

Équerre Fixation

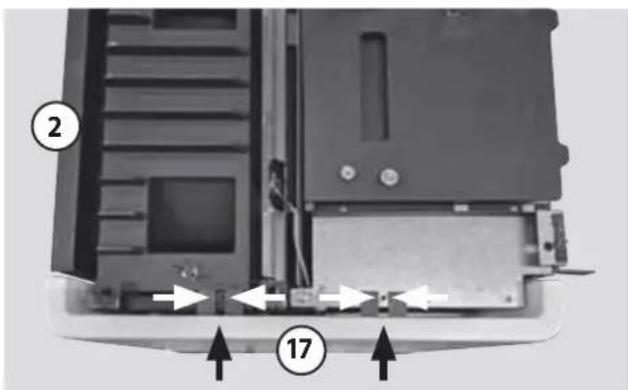

▶ Saisissez le panneau d'habillage latéral de droite (17) par son bord supérieur, soulevez-le et rapprochez-le du corps de l'appareil.

Placez le panneau d'habillage latéral de droite (17) de manière à ce que les deux trous rectangulaires des équerres soient inséres sur les fixations de la plaque de fond.

Rabattez le bord supérieur du panneau d'habillage latéral de droite (17) vers le corps de l'appareil et déplacez-le de façon à ce que les deux pattes de fixation se situent bien au centre des trous de vis du corps de l'a ppareil.

Fixez solidement le panneau d'habillage latéral de droite (17) au corps de l'appareil à l'aide des deux vis précédemment retirées. Ce faisant, veillez à maintenir des interstices réguliers par rapport à la porte du foyer (2).
Montez maintenant le panneau d'habillage latéral de gauche (16) de la même manière.
Pour finir, reposez la plaque supérieure de gauche (13) et la plaque supérieure de droite (14) puis remettez en place la grille de convection (1).

Si nécessaire, il est également possible de modifier la position de la fixation du panneau latéral sur la plaque de fond. Pour cela, il faudra desserrer les vis situées sous la plaque du fond. Il est ainsi possible d'ajuster la position de la fixation.

6.3 Sonde de température ambiante

Pour la protéger pendant le transport, la sonde de température ambiante (22) est insérée presque entièrement dans le logement correspondant de l'appareil. Les températures mesurées par la sonde de température ambiante (22) sont très importantes pour une commande efficace de l'appareil en service.

Sicherung / User T.2.5A 22 EURS

Pour obtenir des mesures de température réalistes, la sonde de température ambiante (22) doit être sortie de son logement jusqu'à apparaître dans toute sa longueur (A).
Dans certains cas, il peut s'avérer nécessaire de sortir la sonde de température ambiante (22) encore davantage de l'appareil (B).

22 A B

RECOMMANDATION :

La sonde de température ambiante (22) est placée à l'arrière et au bas de l'appareil où se trouve normalement l'endroit le plus frais du poêle.

Cependant, en cas de conditions de flux particulières et de rayonnement thermique direct ou réfléchi du conduit de fumée, des températures nettement plus élevées que la température ambiante réelle peuvent se créer dans cette zone.

Il convient donc de mettre en place des mesures adaptées (ex.: installation d'une plaque de protection) qui permettront à la sonde de température ambiante (22) de mesurer la température qui règne réellement dans la pièce.

6.4 Installation

Emplacement dans la pièce d'installation et distances de sécurité :

AVERTISSEMENT! Risque d'incendie dû à la présence d'objets inflammables dans la zone de sécurité

▶ Ne posez aucun objet inflammable (par ex. tapis, meubles, plantes, etc.) dans la zone de sécurité.

L'installation doit être agréée par une autorité officielle compétente et qualifiée.

RECOMMANDATION : Risque de dommages en cas d'installation et de montage incorrects

Le montage et l'installation doivent être effectués uniquement par une entreprise spécialisée et agréé !

Selon la norme NF DTU 24.1 (et EN 15287-1), les distances de sécurité du conduit de raccordement par rapport aux matériaux combustibles doivent être de :

• 3 x DN avec un mini de 375 mm,
• ou 1,5 x DN (avec mini 200 mm) si protection contre le rayonnement créant un vide d'air et réalisée dans un matériau bustible,
• ou indications du fabricant du dispositif de protection (valeur qui peut être < 1,5 x DN).

W X Y Z

Distances de sécurité minimales à respecter par rapport à tout matériau de construction inflammable :

Z: 80 cm dans la zone de rayonnement de la vitre

W: 10 cm de distance au mur à l'arrière

X, Y: 40 cm de distance au mur sur le côté

Pour les éléments de construction en matériaux ininflammables / incombustibles, il est possible de réduire ces distances de sécurité. Dans le cas de murs hautement isolés (valeur U <0,4 W/m²-K) il faudra augmenter de 5 cm la distance de sécurité minimale nécessaire entre le mur et l'appareil en fonction de la norme DIN 18896.

Si le poêle est installé très près du mur, des traces de pyrolyse peuvent apparaître sur le mur.

Outre les distances de sécurité normalement imposées, il doit être possible d'effectuer les travaux normaux de nettoyage et de maintenance (→ Chapitre 12 « Maintenance »).

Lors de l'installation du tuyau de raccordement, il est impératif de respecter une distance de sécurité d'au moins 40 cm entre le tuyau de raccordement sur toute sa longueur et tout élément de construction en matériaux inflammables / combustibles.

Ceci peut nécessiter une distance de sécurité entre l'appareil et le mur plus importante que celle mentionnée ci-dessus.

Si l'appareil est installé sur un sol délicat et pour éviter des bruits indésirables, nous vous recommandons de coller des patins de feutre sous les pieds réglables (8) de l'appareil.

non com-

6.5 Raccordements électriques

L'appareil doit être branché à une prise secteur correctement installée et alimenté en tension secteur à l'aide du câble d'alimentation fourni.

Le circuit imprimé de l'électronique de commande, qui apparait après avoir retiré le panneau d'habillage de droite (17) et le couvercle de protection de l'électronique (18)(Chapitre 6.9 « Démontage des éléments de l'habillage », dispose à l'extérieur de borniers verts.

DANGER!

Danger de mort par électrocution

Lorsqu'on retire des pièces d'habillage de l'appareil, des éléments conducteurs de courant sont mis à nus :

- Avant chaque ouverture de l'habillage de l'appareil, couper impérativement l'alimentation électrique de l'appareil.

Les opérations à effectuer sur des pièces conductrices de courant doivent être confiées uniquement à des spécialistes agréés.

Ces borniers permettent de raccorder des appareils externes, par exemple l'option « Demande externe ».

36 GND IN7 35 S7 34 GND IN6 33 S6 32 +V 31 +VC 30 +V 29 GND IN5 28 S5 27 GND IN4 26 S4 25 GND IN3 24 S3 23 GND IN2 22 S2 21 + 20 - RS232 CN1 RS485 L 1 N 2 V1 NN 3 FF 4 V2 NN 5 FF 6 A1 NN 7 FF 8 C NN 9 FF 10 H1 11 H2 12 13 A2 N 14 F 15

6.5.1 Raccordement « Demande externe »

Il s'agit d'une entrée de commutation sans potentiel qui permet de démarrer l'appareil ou de le passer en phase d'extinction.

Cette entrée de commutation sans potentiel fait démarrer l'appareil quand le contact est mis. Si le contact est interrompu, l'appareil entre en phase d'extinction puis s'éteint.

L'appareil peut être piloté normalement via l'unité de commande WiKey (19)(→ Chapitre 7.1 « Unité de commande WiKey ») quel que soit l'état de l'entrée de commutation.

L'entrée de commutation ne bloque pas l'appareil.

La connexion se fait via le bornier vert à 5 pôles par les broches 35 et 32 :

Raccordements « Demande externe » Broche 35 Broche 32 36 GND IN7 35 S7 34 GND IN6 33 S6 32 +V 31 +VC 30 +V 29 GND IN5 28 S5 27 GND IN4 26 S4

Raccordement « Demande externe »

6.6 Première mise en service

Conditions préalables :

Le poêle respecte les prescriptions en vigueur et a été agréé par une autorité officielle compétente et qualifiée.

▶ Veuillez retirer tous les documents et accessoires de la chambre de combustion et evtl. du réservoir à granulés et du cendrier (6) avant le premier allumage du poêle.

Décollez soigneusement tous les autocollants de la vitre sans y laisser de trace.

RECOMMANDATION :

La peinture du poêle n'atteint sa solidi qu'après plusieurs chauff es à puissance calorifi que nominale.

Pour éviter d'endommager la peinture, ne nettoyez pas les surfaces avant d'avoir réalisé plusieurs processus de chauff e.

RECOMMANDATION :

Même après plusieurs fl ambées, la peinture du poêle n'est pas « cuite » partout uniformément (zone du réservoir à granulés ou partie inférieure du socle). Les arêtes vives, en particulier, restent fragiles. Par conséquent, veuillez éviter de nettoyer et de frotter excessivement les surfaces peintes.

Veuillez noter les points suivants :

Avant le premier feu, veuillez vous assurer qu'aucun objet (gants, emballages plastique, etc.) ne se trouve dans le cendrier (6) ou les voies d'évacuation des fumées.
- Il est fortement déconseillé de toucher ou de frôler le poêle durant la phase de cuisson de la peinture.
- Pendant cette première chauffe, le poêle peut dégager des odeurs, phénomène normal dû à la cuisson de la peinture et à l'évaporation des graisses de montage. Ces odeurs disparaitront rapidement.
▶ Veillez donc à bien ventiler la pièce.
- Ne déposez aucun objet sur le poêle pendant la phase de cuisson de la peinture.
- Ce processus de cuisson de la peinture doit être eff ectué sous surveillance.

Souvent, les conduits de fumées en maçonnerie qui n'ont pas été utilisés pendant une longue période doivent dans un premier temps être « séchés ».

Ce n'est qu'après plusieurs fl ambées intenses que vous obtiendrez un bon tirage.

Étant donné le très haut rendement des appareils à granulés et la faible température des fumées qui en résulte, il est possible que les conduits de fumée maçonnés ne soient pas suffisamment chauffés. Une réfection du conduit est nécessaire.

6.7 Réalimentation en granulés

Si le couvercle du réservoir à granulés (10) reste trop longtemps ouvert, il est possible qu'une entrée d'air non-désirée pénètre dans la chambre de combustion par le réservoir à granulés et perturbe ainsi le processus de combustion.

Dans ce cas, la sécurité incendie de l'appareil n'est plus garantie !

Veillez donc impérativement à refermer le couvercle du réservoir à granulés (10) immédiatement après le remplissage !

- Soulevez le couvercle du réservoir à granulés (10) par son encoche pour libérer ainsi l'orifice de remplissage.

▶ Ouvrir un coin du sac de granulés.

servoir.

▶ Verser des granulés dans le réservoir.

AVERTISSEMENT!

Risque d'incendie

Retirez immédiatement tous les granulés éventuellement tombés à côté de l'orifice de remplissage!

Ne remplissez pas trop le réservoir à granulés de manière à ce que le couvercle du réservoir à granulés (10) puisse refermer hermétiquement l'orifice de remplissage.

AVERTISSEMENT!

Risque d'asphyxie dû à l'échappement de fumées toxiques

Après réalimentation, veuillez refermer immédiatement le couvercle du réservoir à granulés (10).

Après réalimentation, rabattez à nouveau le couvercle du réservoir à granulés (10) vers le bas pour refermer ainsi hermétiquement l'orifice de remplissage!

6.8 Adapter l'appareil aux conditions ambiantes

Afin de garantir son fonctionnement optimal, le poêle à granulés doit être adapté aux conditions ambiantes qui règnent sur son lieu d'installation. Certes, les appareils sont construits en usine de manière à bien fonctionner dans la plupart des conditions ambiantes, mais il est impossible de prendre exactement en compte toutes les sortes de conditions ambiantes possibles.

La puissance du ventilateur d'extraction (31), le tirage du conduit de fumée et l'alimentation en air de combustion forment une unité fonctionnelle.

Il faut donc adapter la puissance du ventilateur d'extraction (31) au tirage du conduit de fumée raccordé. Il peut également être nécessaire d'adapter la quantité de granulés transportée.

Pour garantir la fiabilité du démarrage de l'appareil, il peut également s'avérer nécessaire de modifier et optimiser les paramètres de démarrage.

En cas de conditions particulièrement défavorables, il peut s'avérer nécessaire, notamment pour les phases d'allumage puis de stabilisation, de réajuster certains paramètres.

On ne peut non plus exclure que la réalisation de certaines mesures de construction soit éventuellement nécessaire pour garantir un fonctionnement optimal.

Ce réglage et cette adaptation demandent expérience et expertise et doivent impérativement être effectuées par une entreprise spécialisée, un technicien, un partenaire de service ou par ORANIER et doivent être consignées dans le carnet d'entretien.

Ceci est également une condition préalable en cas de recours à la garantie.

RECOMMANDATION :

La première mise en service doit être effectuée par une entreprise spécialisée formée à cet effet, un technicien, un partenaire de service ou par ORANIER.

La première mise en service doit être consignée dans le carnet d'entretien !

RECOMMANDATION :

Surtout à la mi-saison (quand les températures extérieures sont supérieures à 10°C ou en cas de vents descendants), la dépression dans un système d'évacuation des fumées inadapté peut être trop faible à cause de l'inconstance des conditions météorologiques. Cela peut entraîner des problèmes à l'allumage ou une mauvaise combustion.

Dans ce cas, nous vous rec calibrer le ventilateur d'extraction (31) (→ Chapitre 8.6.2.6 « Calibrage Ventilateur d'extraction ») ainsi que de commuter l'appareil sur le niveau de 2é×g (→ d'Manuel d'utilisation conGuide).

6.9 Démontage des éléments de l'habillage

Lors de l'installation de l'appareil ou pour le nettoyage et la maintenance, il peut être nécessaire de retirer les panneaux de l'habillage. Les paragraphes qui suivent décrivent le démontage des panneaux concernés. Le montage s'effectue dans l'ordre inverse.

DANGER!

Danger de mort par électrocution

Lorsqu'on retire des pièces d'habillage de l'appareil, des éléments conducteurs de courant sont mis à nus :

- Avant chaque ouverture de l'habillage de l'appareil, couper impérativement l'alimentation électrique de l'appareil.

Les opérations à effectuer sur des pièces conductrices de courant doivent être confiées uniquement à des spécialistes agréés.

RECOMMANDATION :

Le démontage des éléments de l'habillage doit être effectué uniquement par un personnel qualifié et formé.

6.9.1 Démontage de la plaque supérieure de droite et de gauche et de la grille de convection

Pour pouvoir démonter les éléments de l'habillage, (à l'exception du panneau arrière (30)), il faut d'abord retirer la plaque supérieure de gauche (13) et de droite (14) ainsi que la grille de convection (1):

▶ Retirez de l'appareil la plaque supérieure de gauche (13) et de droite (14) et déposez-les sur une surface souple (par ex. une couverture).

Si l'appareil est déjà raccordé à un conduit d'évacuation, il suffit de soulever légèrement la plaque supérieure de gauche (13) et de la tourner de 90° vers la droite, puis de la poser délicatement sur le couvercle du réservoir à granulés (10).

▶ Retirez maintenant la grille de convection (1) et déposez-la également sur une surface souple.

6.9.2 Démontage des deux panneaux d'habillage latéraux

PRUDENCE! Risque de blessures et de dégâts matériels

Les panneaux d'habillage latéraux (16, 17) sont très lourds. C'est pourquoi il est absolument impératif d'exécuter à deux les travaux décrits ci-dessous !

Démontez la plaque supérieure de gauche (13) et de droite (14) Chapitre 6.9.1 Démontage de la plaque supérieure de droite et de gauche et de la grille de convection).
▶ Desserrez les 4 vis indiquées par les flèches.

▶ Saisissez les panneaux d'habillage (16, 17) par leur bord supérieur et tirez ce bord supérieur vers l'extérieur.
- Soulevez les panneaux d'habillage (16, 17) hors de leurs fixations inférieures et déposez-les sur une surface souple (par ex. une couverture).

Ne les posez pas à la verticale - ils pourraient basculer !

6.9.3 Démontage du panneau arrière de l'appareil

▶ Desserrez les 2 vis indiquées par les flèches (A) sans toutefois les retirer.
▶ Desserrez et retirez les 2 vis indiquées par les flèches (B).

B B A A

▶ Saisissez le panneau arrière de l'appareil (30) par son bord supérieur et faites-le basculer vers l'extérieur.

Pour de nombreux travaux de maintenance, il sera tout à fisant de basculer le panneau arrière de l'appareil (30) comme décrit dans le paragraphe précédent

Cependant, si le libre accès à l'appareil n'est pas suffisant, il est possible de faire basculer le panneau arrière de l'appareil (30) latéralement vers la gauche :

Retirez le câble RS485 de l'unité de commande (19) ainsi que la sonde de température ambian(22) hors du panneau du panneau arrière de l'appareil (30).

Soulevez le panneau arrière de l'appareil (30) hors des vissages desserrés (A) et faites pivoter-le avec précaution vers la gauche.

RECOMMANDATION :

En faisant basculer le panneau arrière de l'appareil (30), veillez à ne pas trop tirer sur les autres câbles encore reliés aux connexions panneau arrière de l'appareil (30) ainsi que leurs contacts pour ne pas les détériorer !

Lors du remontage ultérieur, n'oubliez pas de faire ressortir du panneau du panneau arrière de l'appareil (30) le câble RS485 de l'unité de commande (19) ainsi que la sonde de température ambiante (22)!

a i6.9.4-Démontage du couvercle de protection de l'électronique

DANGER!

Danger de mort par électrocution

Lorsqu'on retire des pièces d'habillage de l'appareil, des éléments conducteurs de courant sont mis à nus :

- Avant chaque ouverture de l'habillage de l'appareil, couper impérativement l'alimentation électrique de l'appareil.

Les opérations à effectuer sur des pièces conductrices de courant doivent être confiées uniquement à des spécialistes agréés.

Démontez le panneau d'habillage de droite (17) (→ Chapitre «6.9.2 Démontage des 2 panneaux d'habillage latéraux »).
Desserrez et retirez les 4 vis indiquées par les flèches sur le couvercle de protection de l'électronique (18).

▶ Retirez avec précaution le couvercle de protection de l'électronique (18).

7. Unité de commande« WiKey »

L'unité de commande « WiKey » (19) se trouve à droite, au dos de l'appareil.

L'unité de commande « WiKey » (19) permet d'utiliser toutes les fonctions de base du poêle à granulés. De plus, l'unité de commande « WiKey » (19) sert à établir la connexion sans fil avec conGuide ainsi que la connexion avec l'application Con-App.

7.1 Vue d'ensemble de l'unité de commande « WiKey »

Affichages : Statut de l'appareil Service « ON/OFF » Modes de contrôle : Wi-Fi Niveau 3 Ventilateur de convection* Niveau 2 Température-cible Niveau 1 Combustion Touche « Modes » Touche « Sélection Niveau » Sélectionner le réglage souhaité en appuyant de manière répétée sur cette touche. Sélectionner le niveau souhaité en appuyant de manière répétée sur cette touche.

*) Ce modèle ne dispose pas d'un ventilateur de convection ; ce réglage n'est donc pas disponible.

72 Affi chage« Statut de l'appareil »

L'affichage « Statut de l'appareil » est un voyant LED multicolore. La couleur du voyant LED et la façon dont il s'allume signalisent différents statuts :

Affi chage« Statut de l’appareil »	Statut
Allumé en permanence bleu	L’appareil est éteint
Allumé en permanence vert	L’appareil est en marche (Fonctionnement)
Clignote vert	« Allumage », « Extinction » ou « Récupération allumage »
Allumé en alternance rouge/bleu	Dysfonctionnement (Défaut)(→ Manuel d’utilisation conGuide)

7.3 Affichage « Service »

Ce voyant s'allume après 1500 heures de service pour signaler nécessité d'effectuer une maintenance de l'appareil.

Cet affichage « Service » est purement basé sur le temps. Par conséquent, il est possible qu'une maintenance s'avère nécessaire même si le voyant « Service » n'est pas encore allumé.

RECOMMANDATION :

Une maintenance de l'appareil est nécessaire au plus tard après 12 mois d'utilisation ou après 1500 heures de service, en fonction de la première limite atteinte.

8. Utilisation de l'appareil

L'appareil est équipé d'une unité de commande (19) qui permet de sélectionner facilement et rapidement les fonctions de commande de l'appareil :

• Allumer / éteindre l'appareil
• Effacer un message d'erreur
• Sélectionner un niveau de puissance de combustion (P1 / P3 / P6 / AUTO)
• Sélectionner la température cible (réglable sur 3 niveaux, via la télécommande conGuide)

En appuyant (de façon répétée) sur la touche « Modes », vous pouvez sélectionner successivement les différents modes de contrôle.

En appuyant (de façon répétée) sur la touche « Sélection Niveau », vous pouvez, en fonction du mode de contrôle choisi, sélectionner successivement un des trois niveaux pré-réglés via la télécommande conGuide.

8.1 Allumer / éteindre l'appareil

Appuyez pendant 3 secondes sur la touche « ON/OFF » de l'unité de commande « WiKey » (19) pour allumer ou éteindre l'appareil.

Un signal sonore se fait entendre après avoir allumé ou éteint l'appareil. L'affichage « Statut de l'appareil » commence à clignoter en vert (→ Chapitre 7.2 Affichage « Statut de l'appareil »), pour afficher « Allumage » si on allume l'appareil ou afficher « Extinction » si on éteint l'appareil.

8.2 Dysfonctionnement (Défaut)

En cas de dysfonctionnement, l'affichage « Statut de l'appareil » commence à clignoter alternativement en rouge et en bleu (→ Chapitre 7.2 Affichage « Statut de l'appareil »).

L'appareil se met automatiquement en phase de dysfonctionnement « Défaut » puis en phase « Extinction ».

Le code d'erreur à l'origine du message de dysfonctionnement ne peut être lu que sur la télécommande conGuide reliée à l'appareil.

RECOMMANDATION :

Ne supprimez un message de dysfonctionnement que lorsque la cause en a vraiment été éliminée!

Effacer le message de dysfonctionnement

Lorsque l'appareil a terminé la phase d'extinction et que la cause du message a été éliminée, le message de dysfonctionnement peut être supprimé (effacé).

Pour effacer le message de dysfonctionnement, appuyez sur la touche « ON/OF l'unité de commande « Wi-Key » (19) pendant environ 3 secondes jusqu'à ce qu'un signal sonore se fasse entendre.

Après la suppression du message de dysfonctionnement, l'affichage « Statut de l'appareil » indique par une lumière bleue le statut Appareil éteint : « OFF »

(→ Chapitre 7.2 Affichage « Statut de l'appareil »).

8.3 Combustion

La combustion peut être réglée sur 3 niveaux (P1 / P3 / P6) ou régulée automatiquement (AUTO).

Nous recommandons d'utiliser l'appareil en mode automatique. En mode automatique, l'appareil régule lui-même le niveau de combustion en fonction de la température ambiante.

De cette manière, la température-cible est atteinte de manière optimale avec une combustion uniforme.

Appuyez de façon courte et répétée sur la touche « Modes » de l'unité de commande « WiKey » (19)

jusqu'à ce que le symbole « Flamme » s'allume :

Appuyez de façon courte et répétée sur la touche « Sélection Niveade l'unité de commande « WiKey » (19)

jusqu'à ce que le niveau de puissance désiré apparaisse sur l'affichage « Niveau souhaité

Affichage« Niveau souhaité »	Réglage
1 LED allumée P1
2 LED allumées P2
3 LED allumées P3
3 LED clignotent	AUTO

8.4 Température-cible

La température-cible peut être pré-sélectionnée sur 3 niveaux (Min / Midi / Max).

Ces 3 niveaux doivent être pré-configurés avec la télécommande conGuide.

Appuyez de façon courte et répétée sur la touche « Modes » de l'unité de commande « WiKey » (19)

jusqu'à ce que le symbole « Thermomètre » s'allume :

Appuyez de façon courte et répétée sur la touche « Sélection Niveade l'unité de commande « WiKey » (19)

jusqu'à ce que le niveau de puissance désiré apparaisse sur l'affichage « Niveau souhaité

Affichage« Niveau souhaité »	Réglage
1 LED allumée Min
2 LED allumées Midi
3 LED allumées Max

Le réglage des 3 niveaux de température-cible peuvent être personnalisés à l'aide de la télécommande conGuide (→ Manuel d'utilisation conGuide).

8.5 Autres opérations de commande

Toute autre opération de commande et tout autre réglage de l'appareil doivent être effectués à l'aide de la télécommande conGuide.

Pour de plus amples instructions, veuillez consulter le manuel d'utilisation de la télécommande conGuide.

9. Wi-Fi

L'unité de commande « WiKey » (19) intègre également un module Wi-Fi qui permet de se connecter à l'application smartCon.

9.1 Apprentissage de l'unité de commande « WiKey »

Pour établir une connexion au réseau, l'unité de commande « WiKey » (19) doit être mis en mode d'apprentissage.

Pour cela, veuillez procéder comme suit :

▶ Appuyez sur la touche « Modes » pendant 3 secondes.

Sur l'affichage « Niveau souhaité », les 3 LEDs se mettent à clignoter.

Appuyez sur la touche « Sélection Niveau » pour mettre l'uni té de commande « WiKey » (19) en mode apprentissage.

Le réseau WiFi « WiFi-4Heat » de l'unité de commande « WiKey » (19) peut maintenant être trouvé par votre smartphone ou votre tablette.

▶ Continuez à configurer l'application SmartCon installée sur votre smartphone ou votre tablette en suivant les instructions de l'application.

Pour sélectionner l'appareil à commander, vous devez sélectionner « Ajouter WiKey ».

Choisissez votre appareil Choisissez votre appareil AJOUTER GRANIER smartCui AJOUTER WKEY AJOUTER PINKEY Appareil existant

9.2 « Oranier smartCon App »

Grâce à cette application, il est possible de piloter l'appareil à distance à partir de votre smartphone ou votre tablette.

Boreas Normal 21°C 39° WETTER LEISTING ANGASTEMPERATION VERBOTENGLÜGER Hölger 13°C 350°C

Veuillez trouver ci-dessous les liens vers le « Google Playstore » et vers l'« Apple App Store » :

Veuillez trouver ci-dessous les instructions pour l'utilisation et la configuration de l'application :

9.3 Réinitialiser de l'unité de commande « WiKey »

Pour réinitialiser l'unité de commande « WiKey » (19) sur les réglages d'usine, veuillez procéder comme suit :

▶ Appuyez sur la touche « Modes » pendant 3 secondes.

Sur l'affichage « Niveau souhaité » les 3 LEDs se mettent à clignoter.

▶ Appuyez sur la touche « Sélection Niveau » pendant 3 secondes.

L'unité de commande « WiKey » (19) est maintenant réinitialisée sur les réglages d'usine.

10. Fonctionnement de l'appareil

Cet appareil est équipé d'une électronique de commande performante qui commande et surveille toutes les fonctions de l'appareil. Des algorithmes de régulation perfectionnés garantissent une combustion optimale. La température de fl amme est sans cesse surveillée et la quantité d'air et de granulés est régulée en pe nence de manière à assurer un rendement optimal et donc une consommation modérée de granulés.

Le fonctionnement comporte plusieurs phases :

• Allumage
• Stabilisation
• Fonctionnement
• Extinction

10.1 Allumage

Déroulement du programme

Avant l'allumage, le poêle eff ectue automatiquement un test de fonctionnement « Check up ».

L'électrode d'allumage est activée et le ventilateur d'extraction (31) tourne pendant une courte durée à vitesse maximale afin d'éliminer les résidus de combustion qui se trouvent dans la chambre de combustion et sur le parcours des fumées.

AVERTISSEMENT!

Risque de déflagration

Les restes de granulés ou autres résidus dans le pot-brûleur (5) rendent l'allumage plus diffi cile et peuvent même, dans les cas extrêmes, causer une défl agration !

Il est donc impératif de débarasser le pot-brûleur (5) de tout reste de granulés ou aut résidus de combustion avant l'allumage!

Le pot brûleur (5) est ensuite alimenté en granulés par la vis sans fin à travers l'orifice d'alimentation en granulés (4).

Après un remplissage initial du pôt brûleur (5), la vis sans fin continue lentement l'alimentation en granulés jusqu'à ce que l'allumage se produise.

C'est l'augmentation de la température dans la chambre de combustion qui permet à l'électronique de commande de détecter la formation d'une flamme. Lorsque la température de la chambre de combustion atteint une température donnée, le processus d'allumage est considéré comme réussi et achevé : l'électrode d'allumage est désactivée et l'appareil passe en phase de stabilisation.

Si la vis sans fin est complètement vide, il est recommandé de procéder d'abord à un « remplissage manuel » de la vis sans fin avant le premier allumage (→ Manuel d'utilisation conGuide).

Cela raccourcit considérablement le processus d'allumage!

10.2 Allumage des granulés

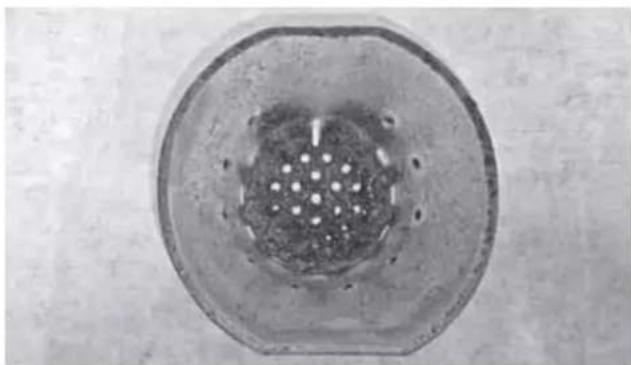

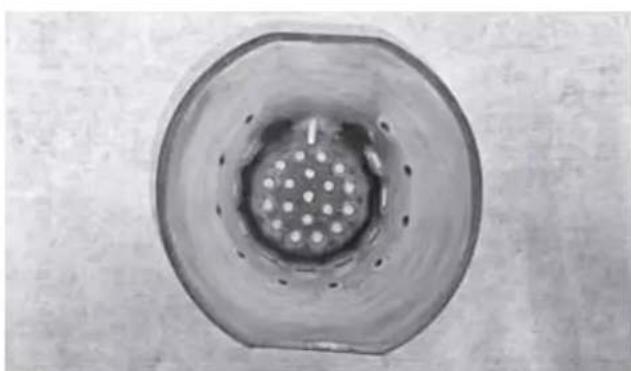

Le pot brûleur (5) dispose d'orifices qui permettent à l'air de combustion nécessaire d'accéder au pot brûleur (5) et aux granulés qui s'y trouvent.

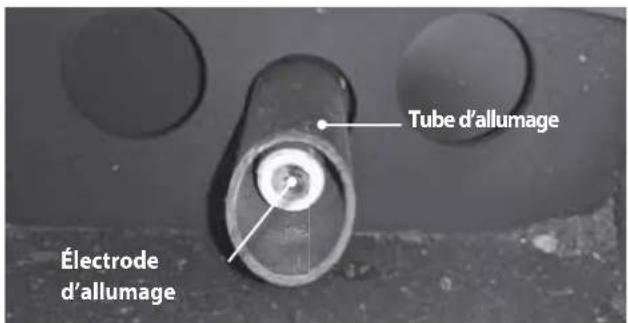

Le tube d'allumage est situé sur l'arrière du pot brûleur (5). Pendant le processus d'allumage, l'air pénètre par l'arrière du tube d'allumage et chemine le long d'une électrode d'allumage située à l'intérieur du tube d'allumage.

Tube d'allumage Électrode d'allumage

L'air qui entre dans le tube d'allumage se réchauff e ainsi fortement. Cet air très chaud sort du tube d'allumage et enfl amme les granulés qui se trouvent dans le pot brûleur (5).

Pour que l'air puisse circuler à travers le tube d'allumage et le long de l'électrode d'allumage, le pot brûleur (5) doit contenir une quantité de granulés suffisant à couvrir les orifices d'alimentation d'air ; de plus, « un granulé » doit couvrir la fente d'allumage du pot brûleur située au niveau de l'électrode d'allumage.

Si des problèmes surviennent pendant la procédure d'allumage, il se peut que l'air de combustion entrant ne soit pas suffi samment chauff é.

Causes possibles : l'électrode d'allumage ne rougeoie pas, la quantité d'air entrant est excessive ou insuffi sante, la distance entre le pot brûleur (5) et l'électrode d'allumage est trop grande (veillez à ce que le pot brûleur (5) soit correctement placé dans la chambre de combustion) ou la quantité de granulés dans le pot brûleur (5) ne convient pas.

Si la température définie n'est pas atteinte dans la chambre de combustion après une durée déterminée, l'électronique de commande détecte une erreur et émet un message d'erreur correspondant.

10.3 Phase de stabilisation

Quand la température de la chambre de combustion a atteint une température suffisante, l'appareil passe en « phase de stabilisation ».

C'est pendant la phase de stabilisation qu'a lieu l'optimisation de la combustion pour le fonctionnement normal de l'appareil. Pour cela, les flammes doivent se stabiliser et la chambre de combustion doit être suffisamment chauffée.

Lorsque la chambre de combustion est suffisamment préchauffée, l'appareil passe en phase de « fonctionnement ».

Il s'écoule une durée d'environ une demi-heure entre la procédure d'allumage et le fonctionnement normal de l'appareil.

10.4 Fonctionnement (En chauffe)

Pendant la phase de fonctionnement, les quantités entrantes d'air et de granulés sont réglées en fonction de la température ambiante sélectionnée ou du niveau de puissance de combustion choisi.

En outre, la vitesse du ventilateur est ajustée en fonction de la quantité d'air entrant pour obtenir une combustion optimale.

10.5 Phase de nettoyage

L'appareil effectue un nettoyage automatiquement toutes les demi-heures.

Pour cela, l'alimentation en granulés est freinée et le ventilateur d'extraction (31) se met en route..

Après un délai dépendant de la puissance, le ventilateur d'extraction (31) et l'alimentation en granulés sont ramenés à leur réglage antérieur et la combustion normale se remet en marche.

À cause de la réduction de l'alimentation en granulés et de l'augmentation de la vitesse du ventilateur d'extraction (31), il se peut que la flamme s'éteigne et qu'il ne reste plus que des braises. Il est possible que le réallumage de la flamme prenne un certain temps.

RECOMMANDATION :

En fonction des conditions ambiantes qui règnent sur le lieu d'installation et selon la qualité des granulés utilisés, il peut s'avérer nécessaire de réajuster les intervalles de nettoyage.

Possible uniquement dans le menu Système (mot de passe requis) !

10.6 Phase d'extinction

Arrêt de l'alimentation en granulés pour une combustion complète du combustible présent dans le pot brûleur (5).

Pour obtenir le moins de résidus possible, l'alimentation en air de combustion est augmentée dans cette phase de fonctionnement par l'intermédiaire du ventilateur d'extraction (31).

Pour que l'appareil puisse redémarrer après une phase d'extinction, il faut que la température de la chambre de combustion soit tombée en dessous de 80°C.

11. Nettoyage et entretien

	Chaque jour tous les 2-3 jours / toutes les 40 heures de service*		Une fois par an / toutes les 1500 heures de service*
Nettoyer le pot brûleur X	X
Vider le cendrier X	X
Aspirer la chambre de combustion X	X
Contrôle visuel de la chambre de combustion		X	X
Aspirer le tube d'allumage X	X
Aspirer l'orifice d'alimentation en granulés X	X
Nettoyer la vitre	X	X	X
Maintenance professionnelle**			X

*) En fonction de ce qui est atteint en premier.
**) Se référer aux instructions du chapitre 12 « Maintenance ».

AVERTISSEMENT ! Risque d'incendie Les résidus de braises peuvent conserver leur chaleur dans les cendres pendant des jours !

Ne jetez donc jamais les cendres directement dans une poubelle. Laissez-les d'abord complètement refroidir dans un récipient résistant à la chaleur.

AVERTISSEMENT! Risque d'incendie

Pour assurer son bon fonctionnement, l'appareil doit être soumis à des procédures de nettoyage et de maintenance régulières.

Si les intervalles de nettoyage et de maintenance prescrits ne sont pas respectés, le bon fonctionnement de l'appareil ne peut pas être garanti.

PRUDENCE! Risque de brûlures

N'effectuer le nettoyage qu'une fois que l'appareil a entièrement refroidi et que la chambre de combustion ne contient plus de braises.

Pour conserver la garantie, il est nécessaire d'effectuer le nettoyage et la maintenance professionnelle dans les intervalles prescrits.

Les intervalles de nettoyage dépendent du nombre d'heures de service de l'appareil et de la qualité des granulés utilisés.

Pour le nettoyage, il faut ouvrir la porte de la chambre de combustion (2), ce qui fait que des restes de cendres vont tomber inévitablement sur le sol.

C'est pourquoi, avant d'ouvrir la porte de la chambre de combustion (2), nous vous recommandons de déposer par exemple un vieux journal sur le sol pour le protéger contre les chutes de restes de cendres et éviter de salir les alentours de l'appareil.

Pour éliminer les résidus de cendres, veuillez utiliser de préférence un aspirateur à cendres disponible dans le commerce.

Si vous utilisez un aspirateur traditionnel :

aspirez les restes de cendres en utilisant impérativement une boîte à cendres spéciale à raccorder devant l'aspirateur !

Éxécution du nettoyage :

Pour éteindre l'appareil actuellement en marche, appuyez sur la touche « ON/OFF » de l'unité de commande « WiKey » (19) pendant environ 3 secondes (enclenchement de la phase d'extinction).
Attendez que la phase d'extinction soit achevée et que l'appareil soit passé à l'état de fonctionnement « OFF ». Vous pouvez également consulter la rubrique « Info » pour connaître la température qui règne dans la chambre de combustion. Pour effectuer un nettoyage, cette température doit être nettement inférieure à 100 °C !
▶ Ouvrez la porte de la chambre de combustion (2) à l'aide de la clé de verrouillage (29) : introduisez la clé de verrouillage (29) dans le système de verrouillage de la porte (7) et déplacez la clé vers le haut pour déverrouiller la porte.

Déverrouiller ② ⑦ ②9

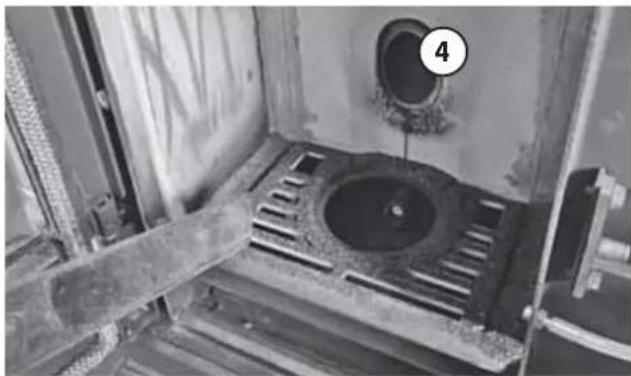

Enlevez les résidus de cendres de la chambre de combustion et les restes de poussières de granulés de l'orifice d'alimentation en granulés (4) avec un aspirateur à cendres disponible dans le commerce.

▶ Retirez et aspirez le pot brûleur (5).

Pot brûleur (5) avant...

... et après un nettoyage minutieux.

Nettoyez minutieusement l'intérieur du tube d'allumage et l'électrode d'allumage. Si l'électrode d'allumage est encrassée, le démarrage risque de durer plus longtemps.

Tube d'allumage Électrode d'allumage

▶ Retirez et videz le cendrier (6).

Le cendrier (6) doit être contrôlé au moins tous les deux ou trois jours d'utilisation et vidé si nécessaire!

RECOMMANDATION :

Détérioration du système en cas de cendrier (6) trop plein

Un cendrier (6) trop plein entraîne une mauvaise combustion en raison d'un apport insuffisant d'air de combustion !

▶ Retirez également les restes de cendres qui se trouvent dans le cendrier (6).

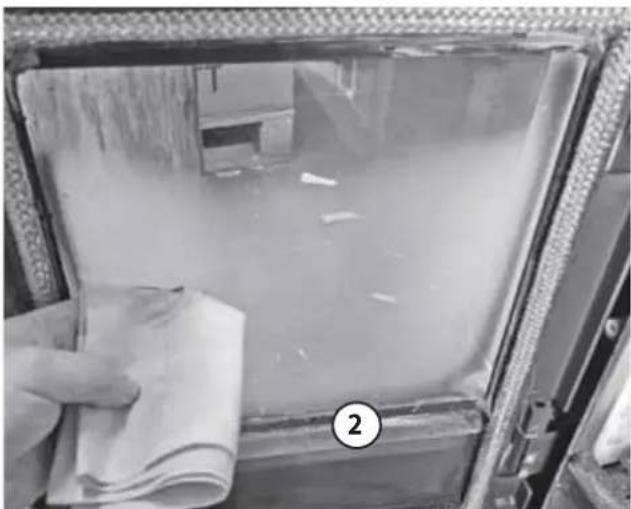

Nettoyez la vitre de la porte de la chambre de combustion (2). En général, il suffit pour cela de la frotter légèrement avec un chiffon humide.

Détérioration des joints due aux produits de nettoyage

Evitez soigneusement tout contact des joints de porte et de vitre avec des produits de nettoyage!

▶ Effectuez un contrôle visuel de la chambre de combustion, de la porte de la chambre de combustion (2) et du joint de la porte (12) afin de détecter d'éventuels dommages.

▶ Remettez en place le cendrier (6) vidé.
▶ Remettez en place le pot brûleur (5) nettoyé.

RECOMMANDATION :

Lorsque vous remettez en place le pot brûleur (5), veillez à ce qu'il soit correctement installé dans sa cavité. Positionner le pot brûleur (5) de manière à ce que l'orifice destiné à l'électrode d'allumage se trouve vers l'arrière et que le pot se trouve le plus près possible de l'électrode.

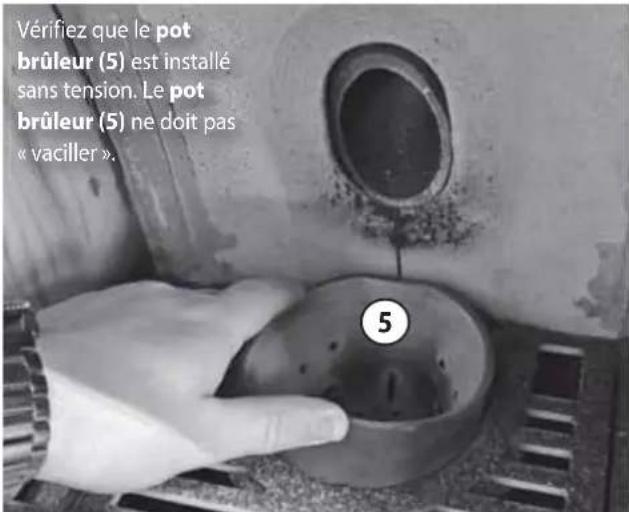

Vérifiez que le pot brûleur (5) est installé sans tension. Le pot brûleur (5) ne doit pas « vaciller ». ⑤

Pour terminer, fermez la porte de la chambre de combustion (2) et verrouillez le système de verrouillage de la porte (7) avec la clé de verrouillage (29).

Verrouiller ② ⑦ ②9

▶ Retirez la clé de verrouillage de la chambre de combustion (29).
Réinitialisez le message d'état « Nettoyage ». (→ Manuel d'utilisation conGuide).

RECOMMANDATION :

La peinture du poêle est très délicate. Lorsque vous nettoyez les surface uniquement un chiffon légèrement humide sans produit nettoyant. Évitez de racler ou de frotter excessivement la peinture.

peintes, utilisez

12. Maintenance

DANGER ! Risque d'électrocution

Pour la réalisation des travaux de maintenance, l'appareil doit être mis hors tension.

Pour cela, il ne suffit pas d'éteindre l'appareil avec l'interrupteur d'alimentation (19) !

DÉBRANCHER LA FICHE SECTEUR ET COUPER AINSI L'ALIMENTATION DE L'APPAREIL !

AVERTISSEMENT!

Risque d'incendie

N'effectuez la maintenance qu'une fois que l'appareil est entièrement refroidi et que la chambre de combustion ne contient plus de braises.

RECOMMANDATION :

Risque de dommages en cas de maintenance non appropriée

Pour conserver la garantie, la maintenance doit être effectuée exclusivement par un professionnel spécialisé et dûment qualifié.

RECOMMANDATION :

Risque de dommages en cas de maintenance non appropriée

▶ Effectuer la maintenance au plus tard après 12 mois ou après 1500 heures de fonctionnement.

Faire effectuer la maintenance par une entreprise spécialisée, un technicien, un partenaire de service spécialement formé ou par ORANIER

▶ Consigner la maintenance dans le carnet d'entretien. Ceci est également indispensable pour conserver la garantie.

RECOMMANDATION :

Dysfonctionnement pour cause de joints défectueux

Le corps de chauffe est traité avec une peinture à haute température de grande qualité qui n'atteint sa dureté finale qu'après la première chauffe et le premier refroidissement. Il n'est donc pas impossible que les joints installés adhèrent aux surfaces peintes. Nous vous recommandons vivement de procéder avec beaucoup de précaution lorsque vous retirez des pièces équipées d'un joint. Malgré ces précautions, les joints sont susceptibles d'être endommagés pendant le démontage.

Nous vous recommandons de remplacer tous les joints lors du montage afin de garantir le parfait fonctionnement de l'appareil.

Outre les nettoyages à effectuer régulierement, une maintenance professionnelle de l'appareil est nécessaire au plus tard après 12 mois ou 1500 heures de service.

Pour cela, les travaux mentionnés dans ce chapitre doivent être exécutés et consignés dans le carnet d'entretien.

Une fois le nombre d'heures de service écoulé, le voyant lumineux « Service » s'allume sur l'unité de commande « WiKey » (19), signalant une maintenance en attente.

En fonction de la qualité des granulés utilisés et des conditions générales de fonctionnement qui règnent sur le lieu d'installation, il est possible que des intervalles de maintenance plus courts soient nécessaires :

si l'allumage fonctionne mal et si des messages d'erreurs apparaissent à des intervalles de plus en plus courts, ceci signifie certainement qu'une opération de maintenance doit être effectuée. Par conséquent, il est possible qu'une maintenance s'avère nécessaire même si le voyant « Service » sur l'unité de commande « WiKey » (19) n'est pas encore allumé.

La maintenance comprend, outre les travaux de nettoyage normaux, des mesures supplémentaires qui sont indispensables au fonctionnement sûr et durable de l'appareil.

L'élimination des dépôts à l'intérieur de l'appareil, par exemple sur les conduits de gaz de chauffage, le couvercle de la chambre de combustion et dans l'ensemble du parcours des fumées, fait partie des travaux de maintenance.

Les dépôts de résidus de combustion ont un effet thermo-isolant, ce qui entraîne une diminution de l'émission de chaleur et donc une réduction du rendement de l'appareil.

Dans le parcours des fumées, les dépôts de résidus de combustion réduisent considérablement le diamètre des conduits, ce qui entraîne un affaiblissement du tirage et nuit aux performances de combustion.

L'étanchéité de tous les joints et surfaces d'étanchéité doit être contrôlée. Tous les joints endommagés doivent être remplacés. Pour le nettoyage du système d'alimentation en granulés, le réservoir à granulés doit être entièrement vidé.

Pour les travaux de maintenance, certaines parties de l'habillage doivent être démontées. Pour cela, l'utilisation d'outils appropriés est nécessaire.

12.1 Opérations générales de nettoyage

Voir à ce sujet le chapitre 11 « Nettoyage et entretien »

12.2 Nettoyage des conduites d'air de convection

Les conduites d'air de convection se trouvent au dessus et sur les côtés de la chambre de combustion et sont accessibles après démontage du couvercle de la chambre de combustion. Pour cela, veuillez démonter les plaques supérieures de gauche (13) et de droite (14) ainsi que la grille de convection (1) (→ Chapitre 6.9.1 Démontage de la plaque supérieure de droite et de gauche et de la grille de convection).

▶ Desserrez les 2 écrous papillons indiqués par un cercle sur l'illustration ci-dessous :

Couvercle de la chambre de combustion

Soulevez avec précaution le couvercle de la chambre de combustion et retirez-le par l'arrière.
▶ Le couvercle de la chambre de combustion doit être nettoyé avec un instrument approprié.
Contrôlez l'étancheité du joint du couvercle de la chambre de combustion et remplacez-le si besoin est.

Lorsque le couvercle de la chambre de combustion est retiré, les conduites d'air de convection apparaissent et sont facilement accessibles.

Nettoyez soigneusement les parois des conduites d'air de convection situés sur la droite et sur la gauche de la chambre de combustion avec une brosse appropriée.

Nettoyez également tout l'espace libre situé au-dessus de la chambre de combustion à l'aide d'un aspirateur spécial cendres disponible dans le commerce.

La sonde de température de la flamme se trouve dans la partie supérieure de la chambre de combustion et mesure la température qui y règne.

Déflecteur

Nettoyez avec précaution la sonde de température de la flamme. Si le manchon de la sonde est endommagé, il faudra le remplacer, ainsi que la sonde elle-même.
▶ Vérifiez que le déflecteur n'est ni calaminé, ni endommagé et réparez les dommages éventuels.

Le remontage s'eff ectue dans l'ordre inverse.

12.3 Contrôle de la chambre de combustion

▶ Ouvrez la porte de la chambre de combustion (2), retirez le pot brûleur (5), ainsi que la grille qui se trouve en-dessous et le cendrier (6).

Grille ⑤ ② ⑥

Soulevez légèrement le bord inférieur de la plaque arrière de l'habillage de la chambre de combustion (3a) et tirez-le vers le centre de la chambre de combustion (A) jusqu'à ce que la plaque se libère de son support supérieur (B) :

3a A

B 3b 3a 3b

▶ Retitez avec précaution la plaque arrière de l'habillage de la chambre de combustion (3a) en la tirant vers l'avant.

Éliminez les éventuelles souillures accumulées entre le corps de l'appareil et l'habillage de la chambre de combustion avec un aspirateur spécial cendres disponible dans le commerce.

▶ Vérifiez que la plaque arrière de l'habillage de la chambre de combustion (3a) n'est ni calaminée, ni endommagée ou fissurée.

▶ Vérifiez que les deux plaques latéales de l'habillage de la chambre de combustion (3b) ne sont ni endommagées ni calaminées.

Les pièces endommagées doivent être systématiquement remplacées.

RECOMMANDATION : Risque de dégats pour cause de surchauffe

Ne jamais utiliser l'appareil sans déflecteur de fumée et sans habillage intérieur (3a, 3b) correctement installé!

Des dommages irréversibles en seraient la conséquence et l'appareil ne pourrait plus fonctionner !

Le remontage se fait dans l'ordre inverse.

12.4 Nettoyage des conduits d'évacuation des fumées et du ventilateur d'extraction

Pour le nettoyage des conduits d'évacuation des fumées et du ventilateur d'extraction (31), il faut d'abord démonter le panneau-cache situé sous la chambre combustion.

▶ Retirez le cendrier (6).
▶ Desserrez les 2 vis à six pans creux (voir flèches) ...

...et retirez le panneau-cache vers l'avant.

▶ Vérifiez l'étancheité du joint.

AVERTISSEMENT! Risque d'intoxication dû à l'échappement de fumées toxiques

Tous les joints endommagés doivent être remplacés. Nous recommandons de façon générale le renouvellement de tous les joints à chaque maintenance.

En réinstallant ensuite le panneau-cache, assurez-vous que toutes les fixations situées au dos du panneau sont bien derrière la plaque du corps de l'appareil, pour lui permettre de s'ajuster étroitement au corps de l'appareil.

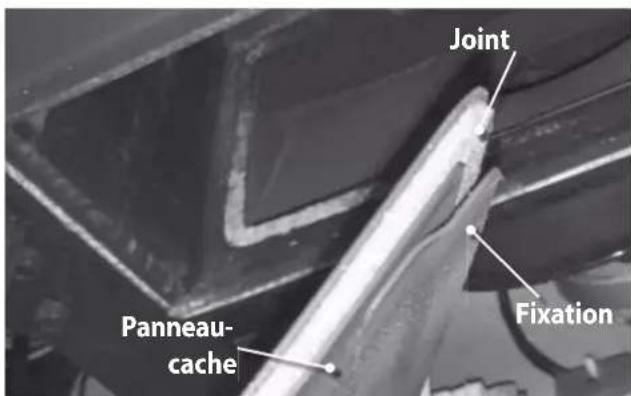

Joint Panneau- cache Fixation

Nettoyez l'espace libre sous la chambre de combustion avec un aspirateur spécial cendres disponible dans le commerce.

Pour nettoyer ventilateur d'extraction (31) il faut le sortir de son boîtier. Pour cela, veuillez procéder comme suit :

Démontez les deux panneaux d'habillages latéraux (16, 17) (→ Chapitre 6.9.2 Démontage des 2 panneaux d'habillage latéraux) et le couvercle de protection de l'électronique (18) (→ Chapitre 6.9.4 Démontage du couvercle de protection de l'électronique).
▶ Desserrez par le côté gauche les deux vis à pans creux (voir flèches sur l'illustration ci-dessous).

▶ Desserrez par le côté droit les deux vis à pans creux restantes (voir flèches sur l'illustration ci-dessous).
Désaccouplez par le côté droit le branchement du ventilateur d'extraction (31) marqué d'un cercle sur l'illustration ci-dessous.

▶ Retirez avec précaution le ventilateur d'extraction (31) hors de son boîtier.

AVERTISSEMENT! Risque d'intoxication dû à l'échappement de fumées toxiques

Tous les joints endommagés doivent être remplacés. Nous recommandons de façon générale le renouvellement de tous les joints à chaque maintenance.

Nettoyez la roue à ailettes du ventilateur d'extraction (31) soigneusement et avec précaution en évitant à tout prix de l'endommager ou de la déformer !

Risque de dysfonctionnements en cas de roue à ailettes endommagée

La roue à ailettes du ventilateur d'extraction (31) tourne à grande vitesse pendant le fonctionnement. Veuillez donc effectuer le démontage, le nettoyage puis le remontage du ventilateur d'extraction (31) avec grande précaution, afin d'éviter absolument toute dégradation ou déformation de la roue à ailettes.

Ne démontez en aucun cas la roue à ailettes !

Si elle est endommagée, la roue à ailettes tourne de façon très déséquilibrée. Cela entraîne au moins une augmentation des bruits de fonctionnement, mais occasionne aussi le plus souvent des dysfonctionnements, voire une défaillance complète de l'appareil !

12.5 Nettoyage du bac de récupération pour l'eau de condensation

L'appareil est pourvu d'un bac de récupération pour l'eau de condensation, situé à l'extrémité inférieure du tuyau d'évacuation. Ce bac recueuille non seulement l'eau de condensation, mais aussi des cendres. Par conséquent, ce bac de récupération doit être également nettoyé lors de chaque maintenance.

Démontez le panneau latéral de gauche (16) (→ Chapitre 6.9.2 Démontage des 2 panneaux d'habillage latéraux).
▶ Desserrez les vis C indiquées sur l'illustration ci-dessous et et retirez-les.
▶ Desserrez les vis D indiquées sur l'illustration ci-dessous jusqu'à ce qu'on puisse tourner le couvercle.

Bac de récupération D Couvercle C

▶ Tournez le couvercle (maintenant desserré) vers l'intérieur de de l'appareil.
▶ Retirez le bac de récupération en le tirant vers le bas.

AVERTISSEMENT!

Risque d'intoxication dû à l'échappement de fumées toxiques

Tous les joints endommagés doivent être remplacés. Nous recommandons de façon générale le renouvellement de tous les joints à chaque maintenance.

12.6 Nettoyage du réservoir à granulés et de la vis sans fin

Videz complètement le réservoir à granulés et enlevez toute poussière de granulés du réservoir et de la vis sans fin au moyen d'un aspirateur.

RECOMMANDATION :

Si le réservoir à granulés ou la vis sans fin sont très poussiéreux, il faudra retirer la vis pour la nettoyer séparément et vérifier qu'elle n'est pas endommagée ou usée.

▶ Vérifiez l'étanchéité du réservoir à granulés. Si besoin est, il faudra l'étanchéifier avec un produit d'étanchéité résistant à la chaleur.
Vérifiez l'étanchéité de la connexion entre le réservoir à granulés et le tube de descente qui mène au pot brûleur (5). Si besoin est, cette connexion doit être à nouveau soigneusement étanchéifiée avec un produit d'étanchéité résistant aux températures.

Une fois les travaux de maintenance terminés, tous les pièces démontées doivent être remontées. Ce faisant, il est particulièrement important de veiller à la parfaite étanchéité de toutes les connexions.

AVERTISSEMENT!

Risque d'intoxication dû à l'échappement de fumées toxiques

Tous les joints endommagés doivent être remplacés. Nous recommandons de façon générale le renouvellement de tous les joints à chaque maintenance.

12.7 Nettoyage du tuyau qui relie le poêle à granulés au conduit des fumées

Lors du fonctionnement de l'appareil, des quantités considérables de résidus de combustion s'accumulent, en particulier dans les raccords horizontaux du tuyau de raccordement.

Ces résidus de combustion affectent négativement le fonctionnement correct de l'appareil.

Les tuyaux qui relient le poêle à granulés au conduit d'évacuation des fumées doivent donc être nettoyés au plus tard lors de la maintenance.

La responsabilité du nettoyage de la connexion entre l'appareil et le conduit de fumée incombe à l'exploitant de l'appareil.

Le Règlement Sanitaire Départemental Type impose :

• Un ramonage du conduit de fumée 2 fois par an, dont 1 fois pendant la saison de chauffe effectués avec un moyen mécanique (hérisson)
• Le nettoyage et vérification de l'appareil et de son conduit de raccordement 1 fois par an et plus souvent si nécessaire

• De conserver le certificat de ramonage, le certificat d'entretien de l'appareil et son conduit de raccordement et la/les facture(s).

• Messages d'erreur et de dysfonctionnement

Message d'erreur ou de dysfonctionnement	Signification Solution
Er01 Limiteur de température de sécurité (STB) déclanché, température trop haute dans l'appareil.		Réinitialisez le STB comme décrit dans le chapitre 13.1. Déterminez et éliminez la cause du déclenchement.
Er02 Dépression dans la chambre de combustion trop faible (Surveillance de la porte de la chambre de combustion).		Fermez la porte de la chambre de combustion. Nettoyez l'appareil et les conduits d'évacuation des fumées.
Er03 Température de combustion trop basse (éventuellement, quantité de granulés insuffisante).		Contrôlez la quantité de granulés transportée. Contrôlez le système d'évacuation des fumées.
Er05 Température de combustion autorisée est dépassée.		Contrôlez le câble de la sonde de température de la flamme.
Er07 Ventilateur d'extraction, pas de signal de la part contrôle de la vitesse de rotation.		Contrôlez le câble du contrôle de la vitesse de rotation.
Er08	Erreur vitesse de rotation ventilateur d'extraction.	Effectuez une maintenance de l'appareil.
Er11 Heure et date incorrectes (après une longue déconnexion du réseau électrique.		Réglez à nouveau la date et l'heure.
Er12	Allumage raté.	En cas d'allumages ratés répétés, faites procéder à un réglage de l'appareil par une entreprise qualifiée.
Er15	Coupure de courant.	Branchez l'appareil à l'alimentation électrique et redémarrez-le.
Er16 Erreur de communication au niveau de l'interface RS485.		Vérifiez le branchement.
Er17 Erreur surveillance d'apport d'air (uniquement pour les types d'appareils munis d'un système de surveillance d'apport d'air).		Vérifiez que le système de surveillance d'apport d'air n'est pas encrassé.
Er39 Connexion sonde surveillance d'apport d'air interrompue. (uniquement pour les types d'appareils munis d'un système de surveillance d'apport d'air).		Vérifiez le câble de connexion de la surveillance d'apport d'air.
Er41 Volume d'air minimal non atteint. (uniquement pour les types d'appareils munis d'un système de surveillance d'apport d'air).		Vérifier que l'apport d'air et les voies d'évacuation des fumées ne sont pas obstrués. Faites réviser l'appareil.
Er42 Volume d'air maximal dépassé. (uniquement pour les types d'appareils munis d'un système de surveillance d'apport d'air).		Vérifiez le tirage.

Suite page suivante >

Er44 Porte de la chambre de combustion/ couvercle du réservoir à granulés ouvert/e (uniquement pour les types d'appareils munis d'un interrupteur de contact de porte et/ou d'un interrupteur pour couvercle de réservoir à granulés).	Fermer la porte de la chambre de combustion/ le couvercle du réservoir à granulés.
Service L'intervalle de temps pour la maintenance a expiré.	Faites réviser l'appareil par une entreprise qualifiée.

Pour effacer le message d'erreur, appuyez pendant environ 3 secondes sur la touche « ON/OFF » de l'unité de commande « WiKey » (19) jusqu'à ce qu'un signal sonore se fasse entendre.

Après la suppression du message d'erreur, le voyant bleu s'allume sur l'affichage « Statut de l'appareil » indiquant que l'appareil est éteint : « OFF » (→ Chapitre 7.2 Affichage « Statut de l'appareil »).

13.1 Réinitialiser le limiteur de température de sécurité (« STB ») en cas de message d'erreur « Er01 »

Le limiteur de température de sécurité (23) est un dispositif électromécanique de protection qui empêche une surchauffe dangereuse de l'appareil.

Si le limiteur de sécurité (23) se déclenche, le message d'erreur « Er01 » s'affiche et l'appareil passe directement en mode « Extinction ».

Avant le prochain allumage, ce message d'erreur doit disparaître de l'afficheur et le limiteur de température de sécurité (17) doit être « réinitialisé ».

AVERTISSEMENT! Risque d'incendie dû à une surchauffe

Avant de réinitialiser le limiteur de sécurité (23), l'appareil doit être contrôlé par un professionnel spécialisé et dûment qualifié afin d'éventuels dommages dus à la surchauffe! Le limiteur de sécurité (23) ne peut être réinitialisé que par un professionnel spécialisé et dûment qualifié!

Veuillez procéder comme suit :

Le limiteur de température de sécurité (23) se trouve sur le dos de l'appareil, au-dessous du raccordement du câble de connexion (26):

Sicherung /Fuse T2,5A 26 23

Dévissez et enlevez le capuchon de protection du limiteur de température de sécurité (23).

STB STB 23 detecter Capuchon enlevé

Pour réinitialiser le limiteur de température de sécurité (23), veuillez appuyer sur le bouton vert de réinitialisation du limiteur de température de sécurité (23) avec un objet pointu (par ex. la pointe d'un stylo à bille).

STB SB 23

On entend alors un « Clic » qui confirme que la réinitialisation du limiteur de température de sécurité (23) a bien été effectuée.

▶ Revissez le capuchon sur le limiteur de température de sécurité (23).

13.2 Remédier aux dysfonctionnements

Description du problème	Causes possibles Test Solution
La phase d'allumage dure trop longtemps; difficultés d'allumage de l'appareil	Lors de la dernière utilisation de l'appareil, le réservoir à granulés et la vis sans fin se sont complètement vidés. De ce fait, il y a trop peu /pas de granulés dans la vis sans fin et dans le pot brûleur.	► L'appareil a-t-il affiché dernièrement le message d'erreur « Er03 » ? ► Effectuer un « Remplissage manuel » : si peu ou pas de granulés tombent dans le pot brûleur, cela signifie que la vis sans fin s'est complètement vidée.	Si le réservoir à granulés et la vis sans fin se sont complètement vidés, le message d'erreur « Er03 » apparait. ► Effectuer un « Remplissage manuel » de la vis sans fin et revider ensuite complètement le pot brûleur !
	Le tirage est trop fort. Les granulés rougeoient sans se mettre à brûler. Petite flamme agressive après l'allumage.	► Faire l'essai d'ouvrir la trappe de révision du conduit (se trouve généralement dans la cave ou au rez-de chaussée) pour réduire ainsi le tirage. ► Faire mesurer le tirage.	► Si le tirage est trop important, il faudra faire installer un régulateur de tirage (= dispositif d'air secondaire).
	Le tirage est trop faible. La chambre de combustion se remplit de fumées avant l'allumage. L'allumage se fait de manière brusque.	► Faire un essai avec le réglage de combustion « 2 » (« Recette » dans le menu). ► Faire mesurer le tirage. Sur un appareil froid, un tirage d'au moins 2 Pa est nécessaire.	► Sélectionner le réglage de combustion « 2 » (« Recette » dans le menu). ► Si le tirage est trop faible, faire modifier le conduit des fumées en conséquence.
	Le pot brûleur est encrassé ou rempli de résidus de combustion.	► Nettoyer le pot brûleur et renouveler la tentative d'allumage.	► Nettoyer le pot brûleur régulièrement et avec soin. ► Utiliser des granulés d'une autre marque.
Le pot brûleur s'encrasse trop vite	La qualité des granulés utilisés n'est pas optimale.	► Faire l'essai d'utiliser des granulés d'une autre marque.	► Utiliser une qualité de granulés qui produit moins de résidus de combustion.
	Le pot brûleur n'est pas nettoyé assez régulièrement.	► Nettoyer le pot brûleur plus souvent que toutes les 40 heures.	► Adapter en conséquence les intervalles de nettoyage. ► Nettoyer le pot brûleur avant chaque allumage.
La température ambiante affichée sur l'appareil ne correspond pas à la température ambiante réelle	La sonde de température ambiante n'est pas assez sortie à l'extérieur de l'appareil.	► Vérifier la position de la sonde de température ambiante.	► Sortir encore plus la sonde de température ambiante à l'extérieur de l'appareil.
	La position de la sonde de température ambiante n'est pas bonne.	► Sortir encore plus la sonde de température ambiante et changez-la de position.	► Fixer la sonde de température ambiante sur sa nouvelle position.
	La position de l'appareil n'est pas bonne (par ex. coin ou niche).	► Vérifier les distances de sécurité. ► Positionner la sonde de température le plus loin possible de l'appareil.	► Éloigner l'appareil des murs. ► Fixer la sonde de température ambiante sur sa nouvelle position.

Suite page suivante >

Description du problème	Causes possibles Test Solution
La vitre de la porte de la chambre de combustion noircit	L'appareil brûle trop souvent en mode de puissance trop basse/modulation.	► Vérifier le niveau de puis-sance sélectionné.	► Augmenter manuellement le niveau de puissance (P4 - P6).► Augmenter la température cible de la pièce.
	L'apport d'air de combustion est trop faible.	► L'orifice d'aspiration d'air frais est-il bloqué?► Faire l'essai de débrancher (le cas échéant) l'apport d'air extérieur.► Faire un essai en réglant le « Ventilateur d'extraction » sur « +5 ».	► Débloquer l'orifice d'aspiration d'air frais.► Ajuster l'apport d'air extérieur aux exigences requises.► Ajuster le réglage du ventilateur d'extraction.
	La pièce d'installation est trop petite; la chaleur qui se diffuse dans la pièce n'est pas suffisante.	► Ouvrir à titre d'essai les portes de pièces adjacantes, pour que la chaleur puisse se diffuser dans un espace plus « grand ».	► Prendre les mesures nécessaires pour « agrandir » le volume de la pièce à chauffer (par ex. laisser les portes ouvertes).
	Le niveau de réglage de la combustion (« Recette » dans le menu) est sur « 3 » ou « 4 ».	► Vérifier le niveau de réglage de la combustion (« Recette » dans le menu).► Faire un essai sur les réglages « 1 » ou « 2 ».	► Régler l'appareil sur le niveau « 1 » ou « 2 » (« Recette » dans le menu).
La vitre de la porte de la chambre de combustion noircit(uniquement pour les appareils Aqua)	La chaleur de l'eau qui est produite ne peut être transmise en quantité suffisante à l'installation de chauffage.L'appareil fonctionne de façon intermittente ou à trop bas régime/modulation.Ceci se produit souvent en combinaison avec une installation solaire thermique.	► Faire l'essai d'augmenter le dégagement de chaleur (ouvrir en grand les radiateurs) et éteindre tout autre appareil générateur de chaleur.	► Régler manuellement l'appareil sur un niveau de puissance plus élevé (P4 - P6).► Ne faire fonctionner l'appareil qu'en cas de besoin.

14. Normes, homologations et certificats

Le poêle à granulés est conforme aux normes et directives suivantes :

• EN 14785- « Appareils de chauffage domestique à convection à granulés de bois »
  • 2014/30/EU-« EMCD »
  2014/35/EU-《LVD》
  • 2014/53/EU- « RED »
  • 2011/65/EU-« RoHS »
  • 2011/6EC-« Ecodesign »

15. Service après-vente

Cher Client!

Nous tenons à vous féliciter pour l'achat de votre poêle ORANIER ! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant.

Pour un parfait fonctionnement et de manière à ce que vous obteniez toute satisfaction, faites appel à un installateur spécialiste de la marque. Il vous assurera une installation dans les règles de l'art et assumera l'entière responsabilité de l'installation finale, ainsi que le service après-vente s'il y a lieu.

Service après-vente / Pièces de rechange

Votre poêle comporte un certain nombre de pièces d'usure. Veuillez en contrôler l'état régulièrement et lors de l'entretien annuel.

Votre revendeur est à même de vous fournir les pièces de rechanges adéquates.

Pour toute demande de renseignements ou de pièces détachées, consultez votre revendeur et indiquez-lui la référence et le numéro de série qui se trouve sur la plaque signalétique (21) de l'appareil.

France :

Sur notre site web www.justus.de / www.oranier.com, vous trouverez les coordonnées de notre partenaire service après-vente pour la France.

Suisse :

1. Oranier GmbH garantit au titulaire de la garantie le bon fonctionnement et la qualité de ses appareils en remédiant gratuitement pendant la période de garantie à tout défaut dont il est prouvé qu'il résulte de vices de fabrication et de matériaux. La preuve du défaut incombe au titulaire de la garantie.

La garantie d'usine Oranier s'étend à 24 mois et court à partir de la date de livraison de l'appareil, qui doit être attestée par une facture ou un bon de livraison.

Les prestations de la garantie d'usine sont fournies indépendamment des obligations légales du distributeur vis-à-vis de l'acheteur final.

2. Conditions nécessaires pour les droits à la garantie

a) Installation, réglage et mise en service des appareils par une entreprise spécialisée, conformément aux règlementations techniques en vigueur et aux directives de Oranier ;

b) Exécution de tous les travaux de maintenance nécessaires conformément aux instructions de Oranier, par un technicien formé à cet effet, une entreprise spécialisée, un technicien, un partenaire de service ou par Oranier ;

c) Inspection, maintenance et remplacement des pièces d'usure depuis la mise en service, conformément aux consignes et exigences de Oranier ;

d) Pour les poêles à granulés, respect de l'intervalle d'entretien maximal de 12 mois ou de 1500 heures de fonctionnement ne doit pas être dépassé ;

e) Pour les poêles à granulés, protocole de maintenance, les travaux exécutés devant être correctement consignés dans le carnet d'entretien ;

f) Utilisation exclusive de pièces de rechange et d'accessoires d'origine Oranier ou de pièces de rechange / accessoires de qualité équivalente.

La preuve de la qualité requise des pièces provenant d'autres fabricants incombe au titulaire de la garantie ;

g) Installation et utilisation de l'appareil uniquement en France ou en Suisse. Pour tout autre pays seront à appliquer les conditions particulières des autorités nationales compétentes de chaque pays.

1. Sont exclus de la garantie les vices et dommages dus

a) à une installation incorrecte, à un tirage trop important et au non-respect des instructions de montage, d'utilisation et de maintenance ;

b) au non-respect des intervalles de maintenance / du programme de maintenance ;

c) à l'utilisation de matériaux et de combustibles inappropriés ;

d) à des modifications inappropriées et à l'utilisation de pièces qui ne seraient pas d'origine ;

e) à toute influence extérieure sans rapport avec le fonctionnement de l'appareil, notamment lors du transport, du stockage, de l'installation et de l'utilisation de l'appareil ;

f) sont également exclus de la garantie :

Les pièces d'usure (par exemple électrodes, filtres, joints, éléments d'allumage, piles, etc.) qui n'auront pas été remplacés dans les circonstances ou délais prescrits ainsi que :

- les garnitures réfractaires du corps de chauffe.

- les déflecteurs et grilles foyères.

- les habillages décoratifs pierres, marbres ou granit qui peuvent présenter des nuances de couleur ou de texture, des inclusions ou des veinages inhérents à ces matériaux naturels et qui de ce fait ne peuvent pas être considérés comme des défauts.

- les vitres des poêles. Elles sont en vitrocéramique, résistantes à des températures de l'ordre de 800°C, températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents mécaniques du verre ne pourraient résulter que d'un choc, d'une mauvaise utilisation ou d'une mauvaise installation et sont de ce fait exclus de la garantie.

- tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions du manuel d'utilisation.

- les habillages décoratifs en céramique qui peuvent présenter des variations de couleur et des craquelures appelés « faïençage », caractéristiques naturelles et inhérentes au matériau et à l'utilisation.

- tôles et plaques de fonte, pots brûleurs et éléments d'allumage.

g) la formation de fissures ou craquelures sur les éléments de l'habillage décoratif en pierre ou céramique de l'appareil et de l'habillage du foyer ;

h) l'usure des pièces en contact avec le feu, notamment de l'habillage de la chambre de combustion, des joints, de la vitre, du pot brûleur ainsi que des éléments en acier et en fonte ;

i) les effets de pyrolyse qui entraînent des dépôts noirâtres sur les murs et plafonds dans les pièces (effet de fogging) ;

1. La réparation des défauts reconnus par Oranier GmbH comme relevant de la garantie s'effectue de la manière suivante : Oranier GmbH choisit de réparer les pièces défectueuses ou de les remplacer par des pièces en parfait état.

Le service après-vente de Oranier décide du lieu, du type et de l'étendue de la réparation à effectuer ou de l'éventuel remplacement de l'appareil défectueux.

1. Les pièces remplacées et les appareils échangés deviennent propriété de Oranier GmbH.

2. Les interventions du revendeur et le remplacement éventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes que par la durée de garantie initiale restante.

3. Si la réparation d'un dommage n'est couverte ni par la garantie légale ni par la présente garantie, le titulaire de la garantie doit assumer les frais de réparation et le coût des pièces de rechange nécessaires.

4. Les appareils en instance de réparation doivent être rendus accessibles pour éviter que les meubles, les revêtements de sol, etc. ne soient endommagés. Si, avant le contrôle technique, le service après-vente doit procéder à des travaux de nettoyage - par exemple sur les conduits de fumée - en raison d'un nettoyage non conforme et/ou prévu et non effectué, le titulaire de la garan- tie devra assumer les frais qui en découleront.

5. Le droit à la garantie doit être revendiqué auprès de Oranier GmbH pendant la période de garantie et dans un délai d'un mois suivant la survenance du défaut. Les dommages sur l'émail et sur la peinture doivent être signalés à Oranier GmbH dans les deux semaines suivant la livraison de l'appareil..

6. En cas de recours à la garantie, le titulaire de la garantie doit être à même de fournir les éléments suivants :

a) Numéro de série et numéro de fabrication de l'appareil

b) Preuve que les conditions prévues dans le paragraphe 2 sont remplies

c) Présentation de la facture d'achat

11. Exclusion d'autres droits

La garantie d'usine Oranier est une prestation volontaire et gratuite qui s'étend à la remise en état de l'appareil défectueux ou des pièces défectueuses. Il n'existe aucun droit allant au-delà de ces conditions de garantie, à l'exception des droits de garantie définis par la loi.

1. Le tribunal d'instance de Biedenkopf ou le tribunal de grande ins Marburg sont les autorités compétentes pour tout litige découlant de la présente garantie ou en rapport avec celle-ci. Seul le droit allemand est en vigueur.

System 3 System 3 Système 3

Test for "Residential space heating appliances fired by wood pellets" according with standard requirements carried out by the notified body: La conformité de l'appareil de chauffage à combustion de granulés de bois- avec les exigences de la norme a été contrôlée auprès de l'organisme de contrôle agréé.

Name der anerkannten Prüfstelle: Name of recognized testing lab: Nom de l'organisme de contrôle agréé:

STROJIRENSKY ZKUSEBNI USTAV; s.p.

Hudcova 56 b CZ 62100 Brno

Notified body: 1015 Test report Nr.: 30-160

Wirkungsgrad und Emissionen Efficiency and Emissions/ Rendement et Émissions

Brennstoff Fuel/ Combustible	Wärmeleistung Performance Performance	Wirkungsgrad % Efficiency % Rendenteil %	CO mg/m ^2 13 % O_2	NOx mg/m ^2 13 % O_2	CnHm mg/m ^2 13 % O_2	Staub Dust particles/ Particles fines mg/m ^3 13% O_2
Holzpellets Wood pellet Granulés de bois	Nenn-/ Mon-/ Non Teillast-/ Red-/ Min	≥ 90,0≥ 90,0	≤ 250≤ 300	≤ 200≤ 200	≤ 60≤ 60	≤ 20—

Österreich/Austria/Austria

Brennstoff Fuel/ Combustible	Wärmeleistung Performance Performance	Wirkungsgrad % Efficiency % Rendement %	CO mg/MJ	NOx mg/MJ	CnHm mg/MJ	Staub Dust particles/ Particles fines mg/MJ
Holzpellets Wood pellet Granulés de bois	Nenn-1 Nom./ Nom. Teillast-1 Red./ Min.	≥ 90,0 ≥ 90,0	≤ 500 ≤ 500	≤ 100 ≤ 100	≤ 30 ≤ 30	≤ 25 ≤ 25

le fabricant declare sous ma propre responsabilité que les apparels sont aux exigences essentielles prévues par les directives susmentionnées.

[Non-Text]

ORANIER

HEIZTECHNIK GmbH

15.11.2023, Halger

(Datum und Ort/ date and place/ date et lieu) 35708 Harger-Sechshelden (Unterschrift / signature / signature)

Typ / Type / Type:	Pio
Seriennummer / Serial number / Numéro de série :	7967 A01
Fertigungsnummer / Fabrication number / Numéro de fabrication :
Prüfstempel, Datum: Inspection stamp, date: Tampon de contrôle, date :
Leckrate [m3/h] bei 10 Pa: Leakage rate [m3/h] at 10 Pa: Taux de fuite [m3/h] à 10 Pa :

F Identification de l'appareil

À mentionner en cas de commande de pièces de rechange ou en cas de demande d'intervention SAV! Veuillez nous communiquer le type, le numéro de série, les références de votre modèle, ainsi que le numéro de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous.

Variante / Identification Code / Références type d'appareil:

	conStone Anthrazit conStone anthracite 7967 11 A01 conStone anthracite
	conStone Seidenweiß conStone silkwhite 7967 87 A01 conStone blanc soyeux
	conStone Beton conStone concrete 7967 90 A01 conStone béton
