MODE D'EMPLOI MS 355/1 Herkules

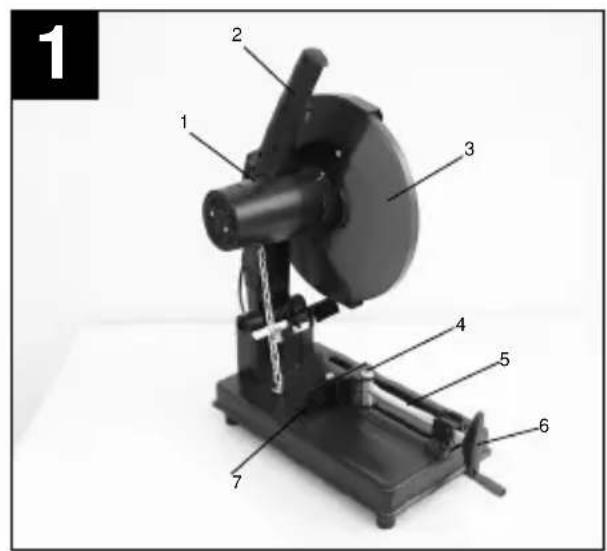

Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 101.Description de l’appareil (l ( fig. 1/2) 1 Tête de sciage 2 Poignée 3 Dispositif de protection basculant de la meule de tronçonnage 4 Surface de serrage basculante 5 Broche 6 Manivelle 7 Surface de serrage fixe 8 Manette 9 Blocage de l’arbre 10 Interrupteur MARCHE/ARRET 11 Meule de tronçonnage 12 Table d’appui 13 Chaîne 14 Ecrou à charnière 15 Etau 16 Boulon brut à tête bombée et collet carré 17 Boulon brut à tête bombée et collet carré
2. Etendue des fournitures
Machine à tronçonner le métal Meule de tronçonnage pour acier Clé à fourche
3. Utilisation conforme à l’affectation
prévue La machine à tronçonner le métal MKS 355/1 sert à tronçonner des métaux, en correspondance avec la taille des machines. La machine ne doit être employée que dans le but pour lequel elle a été conçue. Toute autre utilisation est considérée comme non conforme à l’affectation prévue. L’utilisateur/opérateur - et non le fabricant - est tenu responsable de tout dégât ou toute blessures résultant d’une utilisation non conforme. Utilisez exclusivement des meules de tronçonnage appropriées pour la machine. L’utilisation de lames de scie à acier coupe rapide, à garnissage de métal dur et de chrome-vanadium de toute sorte est interdite. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme à l’affectation prévue. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et être instruits des risques éventuels. En outre, les règlements de prévoyance contre les accidents en vigueur doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de la médecine du travail et de la sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaître: Toucher la meule de tronçonnage dans la partie de coupe non recouverte. Mettre la main dans la meule de tronçonnage fonctionnante (blessures par coupures). Rebond de pièces à travailler et d’éléments de pièces à travailler. Ruptures de meules de tronçonnage. Ejection de meules de tronçonnage endom- magées et défectueuses. Baisse de l’ouïe lorsque le protège-oreilles nécessaire n’est pas utilisé.
4. Notes importantes
Veuillez lire attentivement le mode d’emploi et en respecter les instructions. Familiarisez-vous à l’aide de ce mode d’emploi avec l’appareil, sa bonne utilisation et les consignes de sécurité. Consignes de sécurité
Avertissement: Lorsque vous utilisez des outils
électriques, il est indispensable de respecter les précautions de sécurité de base pour exclure les risques d’incendie, de décharge électrique et les blessures de personnes. Respectez toutes ces consignes avant et pendant le travail avec la scie.
1. Pour votre propre sécurité, lisez ces consignes
de sécurité avant de mettre l’outil en service. Familiarisez-vous avec le domaine d’application et les limites de travail pour vous rendre compte des dangers susceptibles d’apparaître.
2. N’enlevez jamais les dispositifs de protection.
3. Utilisez un équipement de protection! Portez des
lunettes de protection. Les lunettes normales ne sont pas de lunettes de protection. Utilisez un masque de protection respiratoire pour les travaux produisant de la poussière.
Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 114. Enlevez les clés à outil! Avant la mise en service, veuillez toujours vous assurer que les clés et les outils de réglage soient enlevés.
5. Maintenez de l’ordre dans votre zone de travail.
Le désordre dans la zone de travail peut provoquer des accidents.
6. Evitez les influences dangereuses de
l’environnement. N’utilisez pas les outils dans un environnement humide ou trempé et ne les exposez pas à la pluie. Maintenez la zone de travail en bon état de propreté. Assurez suffisamment d’espace libre dans votre zone de travail.
7. Tenez les enfants éloignés. Ne permettez pas
aux autres personnes, en particulier pas aux enfants, de toucher l’outil ou le câble. Tenez-les à l’écart de votre zone de travail.
8. Garantissez la sécurité des enfants en utilisant
des cadenas, des interrupteurs principaux ou en enlevant la clé de démarrage.
9. Ne surchargez pas votre outil. Vous travaillerez
mieux et plus sûrement dans la gamme de puissance indiquée.
10. Utilisez l’outil approprié ! N’utilisez pas les outils
à des fins pour lesquelles ils ne sont pas conçus.
11. Portez des vêtements de travail appropriés. Ne
portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandé de porter des chaussures antidérapantes. Pour les cheveux longs, portez un filet.
12. Bloquez la pièce à travailler! Utilisez des
dispositifs de serrage ou un étau pour bloquer la pièce à travailler. De cette façon vous bloquez la pièce à travailler plus sûrement qu’avec votre main.
13. Entretenez votre outil avec soin! Veillez à ce que
les outils soient affûtés et propres pour pouvoir travailler mieux et plus sûrement. Respectez les consignes de maintenance et les instructions relatives au changement d’outil. Contrôlez régulièrement le câble de l’outil et faites-le remplacer par un spécialiste agréé en cas de détérioration. Contrôlez régulièrement le câble de rallonge et remplacez-le lorsqu’il est endommagé. Maintenez les poignées sèches et exemptes d’huile et de graisse.
14. Retirez la fiche de la prise de courant: lorsque
l’outil n’est pas utilisé, avant l’entretien et le changement d’outils.
15. Utilisez exclusivement des accessoires
recommandés. Consultez votre mode d’emploi pour les accessoires recommandés. Suivez les instructions pour les accessoires. L’utilisation d’accessoires inappropriés peut être dangereuse.
16. Ne montez pas sur l’outil. Etant donné que l’outil
pourrait basculer, il y a risque de blessure.
17. Contrôlez l’outil quant à d’éventuelles
détériorations! Avant d’utiliser la machine, contrôlez bien si les dispositifs de sécurité ou les pièces légèrement endommagées fonctionnent parfaitement et conformément à leurs fins. Assurez-vous que les pièces mobiles fonctionnent parfaitement sans coincer et qu’il n’y a pas de pièces qui soient endommagées. Toutes les pièces doivent être correctement montées et remplir toutes les conditions permettant d’assurer un fonctionnement parfait de l’outil. Les dispositifs de sécurité et les pièces endommagés doivent être dûment réparés ou remplacés par un atelier spécialisé autorisé, sauf autre indication dans le mode d’emploi. Faites réparer les interrupteurs endommagés par un service après-vente. N’utilisez pas d’outils dont l’interrupteur ne se laisse pas mettre en et hors circuit.
18. Sens de travail. Assurez-vous que la flèche du
sens de rotation soit dirigée sur la pièce à travailler.
19. Ne laissez jamais l’appareil en marche sans
surveillance. Lorsque vous vous éloignez de votre machine, mettez-la hors service. Attendez l’arrêt total de la machine.
20. L’outil doit être mis à la terre. Dans le cas où
l’outil disposerait d’un raccord de conducteur de protection, il ne doit être connecté qu’à une prise de courant prévue à cet effet.
21. Prenez les influences de l’environnement en
considération. N’exposez pas les outils à la pluie. N’utilisez pas les outils dans un environnement humide ou trempé. Veillez à un bon éclairage. N’utilisez pas les outils à proximité de liquides et de gaz inflammables.
22. Protégez-vous contre la décharge électrique.
Evitez le contact avec les pièces mises à la terre.
23. Gardez les outils dans un endroit sûr. Gardez les
appareils n’étant pas utilisés dans un endroit sec et fermé hors de portée des enfants.
24. Raccordez un dispositif d’aspiration de
poussière! Si des raccords d’aspiration de poussière et des dispositifs de collecte existent, assurez-vous que ceux-ci soient raccordés et utilisés.
25. N’utilisez pas le câble à des fins inappropriées.
N’utilisez pas le câble pour retirer la fiche de la prise de courant. Préservez les câbles de la chaleur, de l’huile et des arêtes vives.
26. Evitez une position anormale. Veillez à ce que
votre appui au sol soit ferme et maintenez toujours votre équilibre.
Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 1227. Evitez le démarrage intempestif! Assurez-vous que l’interrupteur soit hors circuit lorsque vous branchez la machine.
28. N’utilisez à l’extérieur que des câbles
homologués et spécifiquement marqués à cet effet .
29. Travaillez avec attention! Soyez attentif et
raisonnable pendant votre travail. N’utilisez pas l’outil lorsque vous êtes peu concentré.
30. AVERTISSEMENT! - L’utilisation d’outils de
rechange et d’accessoires autres que les pièces d’origine peut impliquer un risque de blessure pour vous.
31. Faites réparer votre outil par un spécialiste
électricien! Cet outil correspond aux règlements de sécurité en vigueur. Les réparations ne doivent être exécutées que par un spécialiste électricien qui utilise des pièces de rechange d’origine; sinon il y a un risque d’accident pour l’utilisateur.
32. Conservez bien ces consignes de sécurité.
Consignes de sécurité supplémentaires pour les machines à tronçonner et à meuler
1. AVERTISSEMENT! Utilisez votre machine à
tronçonner et à meuler uniquement après l’avoir complètement montée conformément à ces instructions.
2. Si vous n’êtes pas familiarisé avec le maniement
de la machine à tronçonner et à meuler, demandez conseil à votre supérieur, à votre enseignant ou à d’autres personnes dûment qualifiées.
3. Portez des lunettes de sécurité, un dispositif de
protection du visage, un masque de protection des voies respiratoires, un tablier, des chaussures antidérapantes, et des manches et gants longs et collants.
4. Employez exclusivement des meules de
tronçonnage renforcées et recommandées.
5. Resserrez bien la vis de l’arbre et tous les
crampons avant de commencer à travailler.
6. Assurez-vous que le blocage de l’arbre soit
desserré avant de commencer à travailler.
7. Laissez toujours les dispositifs de protection à
leur place et assurez-vous que ceux-ci fonctionnent parfaitement.
8. Tenez les mains éloignées de la meule de
9. Bloquez soigneusement la pièce à travailler. La
pièce doit être fixement serrée pour empêcher qu’elle ne se meuve ni ne coince à la fin de la coupe.
10. Ne coupez jamais à main levée.
11. Ne mettez jamais vos mains derrière ou à côté
de la meule de tronçonnage.
12. Attendez absolument l’arrêt complet de la meule
de tronçonnage avant de retirer la pièce à travailler, avant de serrer une autre pièce ou de régler l’angle.
13. Assurez-vous que la meule de tronçonnage et
les brides soient exemptes de corps étrangers.
14. Lorsque vous montez une meule, faites attention
à serrer la vis de l’arbre seulement jusqu’à ce que la meule soit maintenue et ne puisse pas patiner. Si vous serrez trop fortement la vis de l’arbre, la meule peut être endommagée ou sauter de la bride de meule.
15. Employez uniquement les meules de
tronçonnage recommandées prévues à 3400/min. ou plus et marquées à cet effet.
16. Contrôlez toujours la meule de tronçonnage
quant à d’éventuelles fissures ou d’autres détériorations. Remplacez immédiatement une meule de tronçonnage fissurée ou endommagée.
17. Utilisez uniquement des brides de meules de
tronçonnage indiquées/recommandées pour votre machine.
18. Avant de mettre la machine en service, assurez-
vous que la meule de tronçonnage ne touche pas la pièce à travailler.
19. Avant de commencer à couper, faites démarrer
le moteur à sa pleine vitesse de rotation.
20. Après avoir mis la machine en marche, abaissez
lentement la meule de tronçonnage jusqu’à ce qu’elle entre en contact avec la pièce à travailler. Exécutez désormais une coupe régulière. La meule de tronçonnage ne doit pas tourner faux- fond ni brouter car ceci provoquerait une usure anticipée et une qualité de coupe réduite ou une meule de tronçonnage brisée.
21. Vous couperez au mieux les pièces à travailler,
lorsque leur angle par rapport à la meule de tronçonnage est le plus petit possible.
22. Le nombre de coupes par meule ainsi que la
qualité de coupe peut considérablement varier en fonction de la durée de coupe. Les coupes rapides peuvent provoquer une usure plus rapide de la meule, mais elles empêchent d’autre part la décoloration du matériau et les ébarbures. Dans ce contexte, faites particulièrement attention si vous coupez des tubes à paroi mince. A la fin de la coupe, ne ralentissez pas mais terminez vigoureusement la coupe. Ceci protège le matériau contre la surchauffe et les ébarbures.
23. Utilisez toujours le capot de recouvrement de la
meule de tronçonnage.
Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 1324. Ne faites jamais fonctionner la machine à proximité de gaz ou de liquides facilement inflammables.
25. Pour éviter une décharge électrique, n’exposez
jamais la machine à l’humidité ou à la pluie.
26. Cet outil a uniquement été conçu pour couper
des métaux ferrifères. Ne tentez pas de couper le bois, les pierres de mur, l’aluminium ou le magnésium avec cette machine.
27. Après avoir monté une autre meule de
tronçonnage, ne vous placez pas dans le sens de coupe de la meule. Faites fonctionner la machine pendant env. une minute avant de commencer à tronçonner. Si la meule présentait une rupture ou un défaut non visibles, elle se briserait en moins d’une minute.
28. Coupez le courant avant d’entretenir ou de régler
29. Dans le cas où votre machine serait
endommagée, ne travaillerait pas correctement, qu’il manquerait une pièce ou qu’un des composants électriques ne travaillerait pas parfaitement, arrêtez la machine et retirez la fiche de la prise de courant. Remplacez la pièce manquante, endommagée ou défectueuse avant de continuer à travailler.
30. Pour les meules de tronçonnage disposant de
brides de côtés droits, veuillez respecter les valeurs recommandées de l’épaisseur et du diamètre de trou. Porter un dispositif de protection des yeux Porter un serre-tête antibruit Porter un masque anti-poussière Valeurs d’émission de bruit Niveau de pression acoustique LPA: 98 dB(A) Niveau de puissance acoustique LWA: 111 dB(A)
5. Caractéristiques techniques
Moteur à courant alternatif 230V 50Hz Puissance P 2000 Watts Vitesse de rotation à vide no 3900 min.
Lame de scie à garnissage de métal dur Ø 355 x Ø 25,4 x 3,2 mm Encombrement 445 x 245 mm Zone de pivotement 0 - 45° mm Largeur de serrage maxi de l’étau 0 - 240 mm Largeur de sciage à 90° Ø 100 / 70 x 170 mm Largeur de sciage à 45° 100 x 70 mm Poids 19,6 kg
6. Avant la mise en service
Déballez la machine à tronçonner le métal et vérifiez les éventuels endommagements dus au transport. La machine doit être implantée de façon stable, donc sur un établi, ou bien être vissée sur un support solide. Avant la mise en service, montez tous les capots et dispositifs de sécurité selon les règles de l’art. La meule de tronçonnage doit fonctionner sans gêne. Avant d’actionner l’interrupteur Marche/Arrêt, assurez-vous que la meule de tronçonnage soit correctement montée et que les pièces mobiles fonctionnent avec souplesse. Avant de raccorder la machine, vérifiez bien que les données sur la plaque signalétique correspondent à celles du réseau.
Attention! Avant tous travaux d’entretien, de changement d’équipement et de montage sur la scie tronçonneuse, retirez la fiche de la prise de courant.
7.1 Protection pendant le transport / manette
(fig. 1/2) Pour le transport, la tête de sciage (1) a été ancrée dans la position inférieure à l’aide d’une chaîne (13) (fig. 2). Pressez la tête de sciage (1) par la poignée (2) vers le bas et décrochez la chaîne (13).

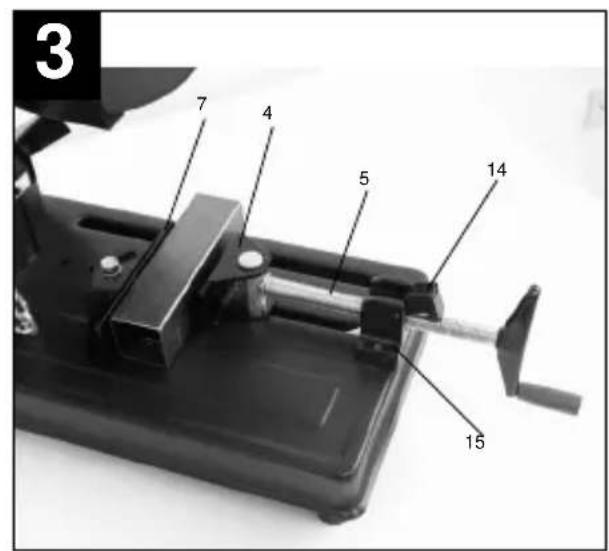

Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 14 Guidez lentement la tête de sciage (1) vers le haut. Attention! A cause du ressort de rappel, la tête de sciage (1) saute automatiquement vers le haut, ce qui veut dire qu’il ne faut pas lâcher la poignée (2) à la fin de la coupe, mais guider lentement la tête de sciage (1) vers le haut en exerçant une légère contre-pression. La figure 2 montre la tête de sciage (1) en position supérieure. Pour le transport, il est conseillé de verrouiller à nouveau la tête de sciage (1) dans sa position inférieure à l’aide de la chaîne (13). Pour faciliter le transport, la scie est munie d’une manette (8). 7.2. Etau (fig. 3 / 4) Toute pièce à travailler doit être fixée dans l’´étau (15) avant d’être traitée. Repliez la moitiè supérieure de l’écrou (14) vers le haut. Retirez la broche (5) jusqu’à ce que la pièce à travailler puisse être serrée entre les surfaces de serrage (4/7) de l’étau (15). Note: Il n’est pas nécessaire de tourner la broche (5) lorsque la moitié de l’écrou (14) est repliée vers le haut. Vous pouvez retirer ou introduire la broche (5) en continu. Poussez la broche (5) vers l’avant jusqu’à ce que la surface de serrage (4) touche la pièce à travailler. Repliez la moitié supérieure de l’écrou (14) vers le bas de sorte que la broche (5) et les deux pièces de l’écrou s’enclenchent. En tournant la manivelle (6), la pièce à travailler est serrée dans l’étau (15) en toute sécurité. 7.3. Coupes d’onglet (fig. 5) Pour pouvoir exécuter des coupes d’onglet, il est possible de régler l’étau de 0° à 45. Relâchez les deux vis (16/17). Tournez la surface de serrage (7) de l’étau (15) à la mesure d’angle désirée. Resserrez les vis (16/17). En serrant la pièce à travailler, la surface de serrage avant (4) pivote automatiquement dans la position requise et s’aligne avec la pièce à travailler pour garantir une fixation sûre de la pièce à travailler. 7.4. Régler la vis de butée (fig. 6) Vous pouvez régler le mouvement de descente de la meule à l’aide de la vis de butée (18). Ceci est nécessaire étant donné que le diamètre de la meule de tronçonnage diminue suite à l’usure et que la meule ne couperait donc plus entièrement la pièce à travailler. Desserrez le contre-écrou (19). Selon le cas, vissez ou dévissez la vis de butée (18). Guidez la tête de sciage (1) vers le bas pour contrôler si la meule de tronçonnage (11) atteint la surface de serrage (7) de l’étau (15). Resserrez le contre-écrou (19). 7.5. Remplacer la meule de tronçonnage (fig. 7 / 8) Retirez la fiche de la prise de courant. Amenez la tête de sciage (1) dans la position de repos supérieure. Poussez le capot de recouvrement basculant de la meule de tronçonnage (3) vers le haut jusqu’à ce qu’il s’enclenche. Dévissez l’écrou à oreilles (20) et faites pivoter le capot de recouvrement latéral (21) de la meule de tronçonnage vers l’arrière. Pressez le blocage de l’arbre (9) vers la droite et tournez lentement la meule de tronçonnage (11) de l’autre main jusqu’à ce que le blocage de l’arbre (9) s’enclenche. Dévissez dans le sens inverse des aiguilles d’une montre la vis de l’arbre (22) avec la clé à fourche (23) livrée avec la fourniture. Retirez la vis de l’arbre (22), la rondelle, la bride extérieure (24) et la meule de tronçonnage (11) usée. Procédez dans l’ordre inverse pour remettre la nouvelle meule de tronçonnage en place et resserrez-la. Attention: : Avant le montage, nettoyez soigneusement les brides. Respectez la flèche du sens de rotation. Employez exclusivement des meules de tronçonnage renforcées et recommandées et resserrez la vis de l’arbre (22) seulement jusqu’à ce que la meule de tronçonnage (11) soit sûrement maintenue et ne puisse pas patiner. Si vous serrez trop fortement la vis de l’arbre (22), la meule peut être endommagée. Ramenez le capot de recouvrement latéral (21) de la meule de tronçonnage vers l’avant et fixez- le à l’aide de la vis à oreilles (20). Guidez la tête de sciage (1) par la poignée vers le bas pour déverrouiller le dispositif de protection basculant (3) de la meule de tronçonnage et qu’il se replie vers l’avant.

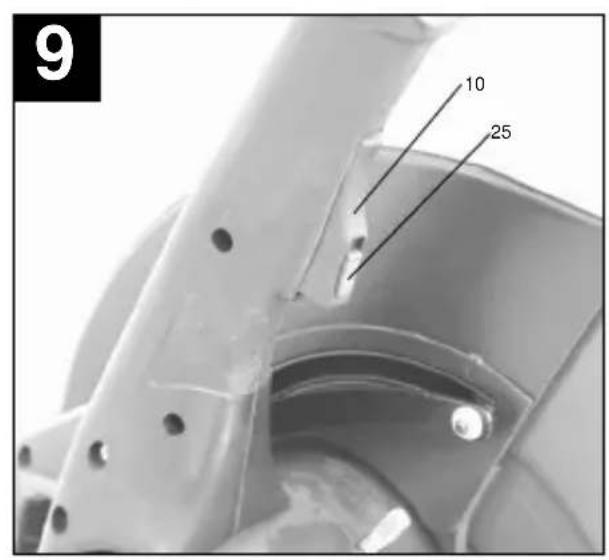

Anl.-Hercules MS 355_1 22.07.2002 15:29 Uhr Seite 158.0. Commande 8.1. Interrupteur MARCHE/ARRET (fig. 9) La scie tronçonneuse à métal MKS 355 dispose d’un interrupteur de sécurité empêchant une mise en circuit par inadvertance. Poussez la coulisse de verrouillage (25) vers l’arrière. Ce n’est que maintenant que vous pouvez appuyer sur l’interrupteur (10) pour mettre la machine en marche. Pour mettre la scie hors circuit, il faut cesser d’appuyer sur l’interrupteur (10). 8.2. Exécuter des coupes (fig. 10 / 11) Serrez bien la pièce à travailler dans l’étau. Mettez la machine en marche et attendez que le moteur ait atteint sa vitesse de rotation maximale. Pressez la tête de sciage (1) par la poignée (2) vers le bas jusqu’à ce que la meule de tronçonnage touche légèrement la pièce à travailler. Guidez régulièrement la meule de tronçonnage (11) à travers le matériau à tronçonner. Attention: La meule de tronçonnage ne doit pas brouter ni tourner faux-rond car ceci pourrait réduire la qualité de coupe ou même faire briser la meule de tronçonnage. Pendant la coupe, il faut presser la poignée (2) fermement et régulièrement vers le bas. Ne réduisez pas non plus la vitesse de coupe à la fin du processus de coupe pour éviter une surchauffe de la pièce à travailler et des ébarbures. Note: Le nombre de coupes par meule ainsi que la qualité de coupe peut considérablement varier en fonction de la durée de coupe. Les coupes rapides peuvent provoquer une usure plus rapide de la meule de tronçonnage, mais elles empêchent d’autre part la décoloration du matériau et les ébarbures. 9.0. Entretien Attention! Retirez la fiche de la prise de courant. Enlevez régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l’aide d’une brosse fine ou d’un chiffon. N’employez pas d’agents caustiques pour nettoyer la matière plastique. 10.0. Commande de pièces de rechange Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de l’appareil No. d’article de l’appareil N° d’identité de l’appareil Numéro de la pièce de rechange pour la pièce de rechange nécessaire (reportez-vous à la liste des pièces de rechange).
