RL100W - Haut-parleur Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur passif d'étagère
Marque	Renkforce
Modèle	RL100W
Puissance nominale (RMS)	40 W
Puissance maximale	100 W
Impédance	4 / 8 ohms (sélectionnable via bornier)
Réponse en fréquence	90 - 20 000 Hz
Pression acoustique	87 dB (1 W/1 m)
Dimensions (L x H x P)	182 x 110 x 115 mm (sans support)
Poids unitaire	1,45 kg
Utilisation	Intérieur et extérieur sous abri (protégé contre les éclaboussures)
Montage	Sur support mural inclus (perçage nécessaire)
Raccordement	Bornier à vis pour câble nu, sortie ampli
Entretien et nettoyage	Chiffon sec et doux, pas de produits agressifs
Sécurité	Ne pas exposer à l'eau, températures élevées ou fortes vibrations ; risque de troubles auditifs à volume excessif
Pièces détachées et réparabilité	Non spécifié ; aucune pièce détachée mentionnée
Informations générales	N° de commande : 1298267 (blanc), 1298268 (noir)

FOIRE AUX QUESTIONS - RL100W Renkforce

Comment raccorder les haut-parleurs RL100W ?

Connectez les sorties gauche et droite de votre amplificateur aux bornes correspondantes des haut-parleurs. Utilisez les bornes marquées "-" pour le négatif et "4" ou "8" pour le positif, selon l'impédance souhaitée. Assurez-vous que l'amplificateur est éteint lors du branchement.

Quelle impédance choisir : 4 ou 8 ohms ?

Consultez la documentation de votre amplificateur pour connaître l'impédance de charge minimale supportée. Les haut-parleurs RL100W permettent de choisir entre 4 ohms et 8 ohms en branchant le fil positif sur la borne correspondante.

Puis-je utiliser ces haut-parleurs en extérieur ?

Oui, ils sont protégés contre les éclaboussures et peuvent être utilisés en extérieur sous un abri. Ne les exposez pas directement à la pluie ou à l'humidité.

Comment monter les haut-parleurs au mur ?

Utilisez le support de montage inclus comme gabarit pour percer des trous. Fixez l'équerre au mur avec des chevilles adaptées, puis vissez les haut-parleurs sur les supports. Orientez-les avant de serrer définitivement.

Quelle est la puissance maximale supportée ?

La puissance maximale est de 100 W par haut-parleur. La puissance nominale (RMS) est de 40 W. Ne dépassez pas ces valeurs pour éviter d'endommager les haut-parleurs.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon propre, doux et sec. N'utilisez jamais de produits de nettoyage agressifs ou de solvants qui pourraient abîmer le boîtier ou les membranes.

Puis-je placer les haut-parleurs près d'un téléviseur ?

Évitez de les placer à proximité d'écrans (téléviseur, ordinateur) car le champ magnétique des haut-parleurs peut déformer l'image.

Quelles sont les dimensions des haut-parleurs ?

Les dimensions sont de 182 x 110 x 115 mm (sans le support de montage). Chaque haut-parleur pèse 1,45 kg.

Que faire si je n'ai pas de réponse dans la notice ?

Contactez le service technique de Conrad Electronic ou un spécialiste. Vous pouvez également poser votre question sur la page de la notice.

Comment éliminer les haut-parleurs en fin de vie ?

Les appareils électroniques ne doivent pas être jetés avec les ordures ménagères. Déposez-les dans un point de collecte pour recyclage conformément à la législation locale.

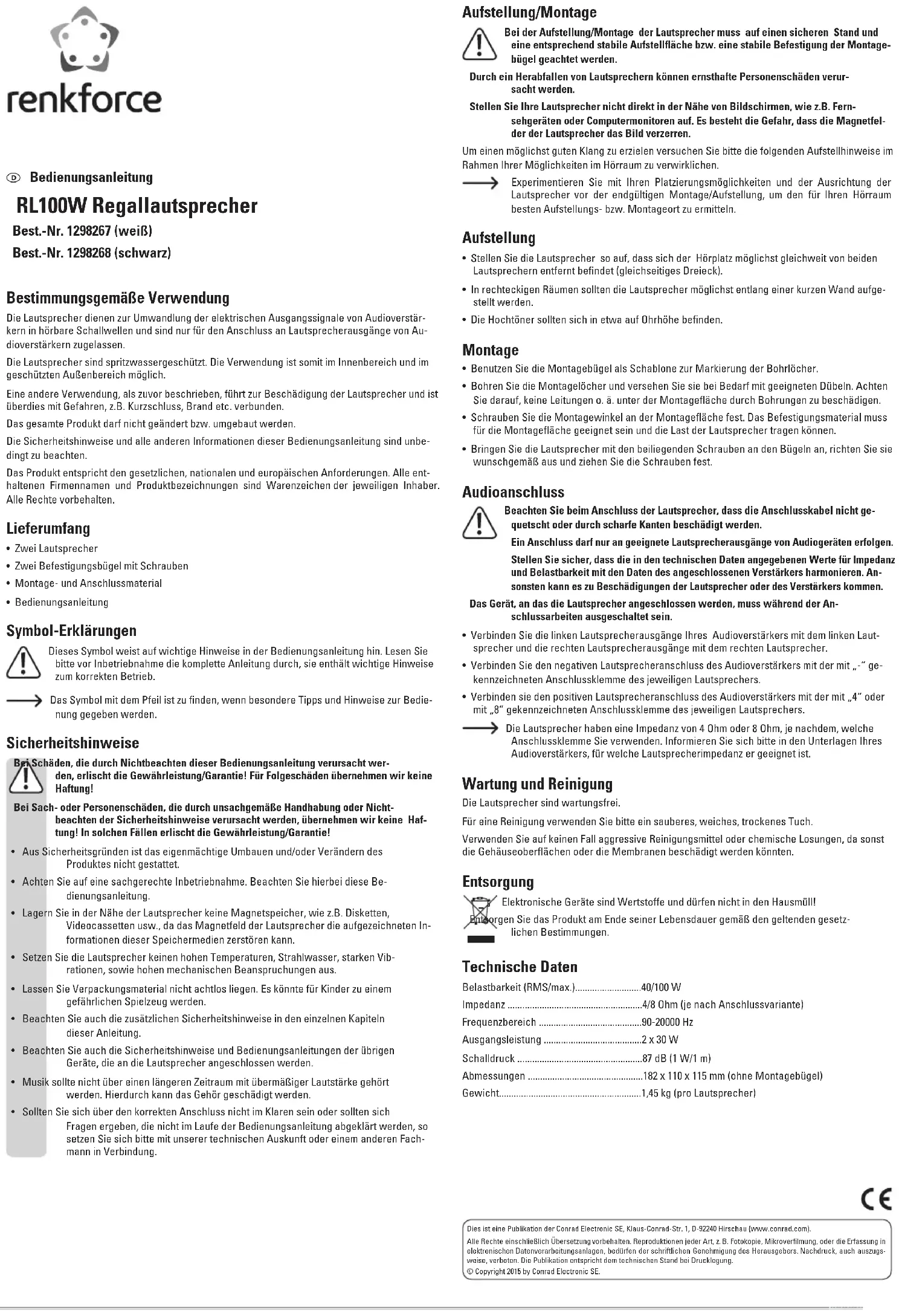

MODE D'EMPLOI RL100W Renkforce

Haut-parleurs d'étagère RL100W

N° de commande 1298267 (blanc)

N° de commande 1298268 (noir)

Utilisation conforme

Ces haut-parleurs servent à la transformation de signaux de sorties électriques émis par des amplificateurs en ondes sonores audibles et ne sont homologués que pour le branchement aux sorties d'amplificateurs audio.

Les haut-parleurs sont protégés contre les éclaboussures. L'utilisation est donc possible à l'intérieur et à l'extérieur, sous un abri.

Toute utilisation autre que celle qui a été décrite ci-dessus peut endommager les haut-parleurs et entraîner également des risques de courts-circuits, d'incendies etc.

Aucun composant du produit ne doit être modifié ni transformé.

Il faut impérativement respecter les consignes de sécurité et toutes les autres informations de ce mode d'emploi.

Le produit est conforme aux prescriptions des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Deux haut-parleurs
• Deux supports de fixation avec vis
• Matériel d'installation et de connexion
• Mode d'emploi

Explication des symboles

Ce symbole indique les informations importantes des présentes instructions d'utilisation. Avant la mise en service, veuillez lire entièrement ce mode d'emploi. Il contient des instructions importantes relatives au bon fonctionnement du produit.

Le symbole de la flèche précède les conseils et indications spécifiques d'utilisation.

Consignes de sécurité

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité ! Dans de tels cas, la garantie prend fin !

• Pour des raisons de sécurité, il est interdit de transformer ou de modifier soi-même l'appareil.
• Veillez à ce que la mise en service de l'appareil soit effectuée correctement. Pour ce faire, suivez ce mode d'emploi.
• Évitez de placer des supports magnétiques d'enregistrement comme p. ex. des disquettes, cassettes vidéo, etc. à proximité des hauts-parleurs, car le champ magnétique des hauts-parleurs risquerait d'endommager les informations enregistrées sur ces supports.
• N'exposez pas les haut-parleurs à des températures élevées, à des jets d'eau, à de fortes vibrations ou à de fortes contraintes mécaniques.
• Ne laissez pas le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Respectez également les consignes de sécurité supplémentaires figurant dans les différents chapitres du présent mode d'emploi.
• Respectez également les consignes de sécurité et les modes d'emploi des autres appareils raccordés aux haut-parleurs.
• Il est déconseillé d'écouter de la musique pendant une période prolongée à un volume excessif. Cela peut entraîner des troubles auditifs.
• Contactez notre service technique ou un autre spécialiste en cas de doute quant au raccordement adéquat de l'appareil ou si vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans le présent mode d'emploi.

Veillez à une position sûre et une surface de montage correspondante ou une fixation stable des attaches pour installer et monter les haut-parleurs.

Une chute des haut-parleurs peut causer des dommages corporels sérieux.

Ne positionnez jamais vos haut-parleurs à proximité d'écrans, p. ex. de téléviseur ou d'ordinateur. Les champs magnétiques des haut-parleurs pourraient entraîner une distorsion de l'image.

Afin d'obtenir un son parfait, essayez de mettre en œuvre les indications de positionnement suivantes, dans le cadre de vos possibilités dans la pièce d'écoute.

Expérimentez les différentes possibilités de placement et d'orientation avant le montage définitif, pour déterminer la meilleure position ou le meilleur montage des haut-parleurs dans votre salle d'écoute.

Installation

• Installez les haut-parleurs de manière à ce que le lieu d'écoute se trouve à la même distance des deux haut-parleurs (triangle équilatéral).
• Dans des pièces rectangulaires, positionnez les haut-parleurs si possible sur les côtés les plus courts.
• Les haut-parleurs d'aigus doivent être placés approximativement à hauteur d'oreille.

Montage

• Utilisez le support de montage comme un gabarit pour marquer les trous à percer.
• Percez les trous de montage et insérez si nécessaire les chevilles appropriées. Veillez à ne pas endommager des fils électriques, etc. se trouvant sous la surface de montage lorsque vous percez les trous.
• Vissez fermement l'équerre de montage sur la surface de montage. Le matériel de fixation doit être adapté à la surface de montage et capable de supporter le poids des haut-parleurs.
• Installez les haut-parleurs avec les vis fournies. Orientez-les comme vous le souhaitez puis vissez fermement les vis.

Raccordement audio

Vérifiez lors du branchement des haut-parleurs que le câble de raccord n'est ni coincé, ni endommagé par des bords coupants.

Le raccordement doit se faire uniquement aux sorties appropriées des haut-parleurs d'appareils audio.

Assurez-vous que les valeurs indiquées dans les caractéristiques techniques relatives à l'impédance et à la capacité de charge correspondent aux données de l'amplificateur raccordé. Sans quoi, cela pourrait endommager les haut-parleurs ou l'amplificateur.

Mettez l'appareil, auquel sont raccordés les haut-parleurs, hors circuit pendant la connexion.

• Connectez les sorties gauches pour haut-parleurs de votre amplificateur audio avec le haut-parleur gauche et les sorties droites avec le haut-parleur droit.
• Connectez les bornes négatives pour les haut-parleurs de l'amplificateur audio avec la borne marquée « - » de chaque haut-parleur.
• Connectez les bornes positives pour les haut-parleurs de l'amplificateur audio avec la borne marquée « 4 » ou « 8 » de chaque haut-parleur.

Les haut-parleurs ont une impédance de 4 ohms ou de 8 ohms, selon la borne que vous utilisez. Veuillez consulter les documents de votre amplificateur audio pour connaître l'impédance appropriée pour les haut-parleurs.

Entretien et nettoyage

Les haut-parleurs ne nécessitent aucun entretien.

Pour le nettoyage, utilisez un chiffon propre, doux et sec.

N'utilisez, en aucun cas, de produits de nettoyage agressifs ou des solutions chimiques susceptibles d'endommager les surfaces du boîtier ou les membranes.

Élimination

Les appareils électroniques sont des matériaux recyclables et ils ne doivent pas être éliminés avec les ordures ménagères !

z à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur.

Caractéristiques techniques

Capacité de charge (RMS/max.) ....40/100 W

Impédance ....4/8 ohms (selon l'option de connexion)

Gamme de fréquence .....90-20000 Hz

Pression acoustique ....87 dB (1 W/1 m)

Dimensions....182 x 110 x 115 mm (sans le support de montage)

Poids....1,45 kg (par haut-parleur)

CE

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2015 by Conrad Electronic SE.
