SPE-150WH - Haut-parleur Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable
Marque	Renkforce
Modèle	SPE-150WH
Impédance	4 Ω
Puissance admissible (RMS/max.)	15 / 30 W
Réponse en fréquence	100 – 18 000 Hz
Pression acoustique (1 W/1 m)	89 ± 2 dB
Diamètre de montage	120 mm
Profondeur de montage	34 mm
Poids net estimé	0,5 kg
Utilisation	Intérieur
Matériaux du boîtier	Plastique
Type de fixation	Encastrement, kit de fixation inclus
Raccordement	Languettes enfichables (+ / -)
Champ magnétique	Peut perturber les écrans à proximité
Entretien et nettoyage	Chiffon sec non pelucheux
Élimination	Recyclage des appareils électroniques
Garantie	Garantie constructeur incluse
Numéro de commande	336807

FOIRE AUX QUESTIONS - SPE-150WH Renkforce

Comment installer le haut-parleur encastrable SPE-150WH ?

Tracez l'ouverture à l'aide du gabarit fourni, découpez avec soin (vérifiez l'absence de câbles), puis fixez le haut-parleur avec le matériel de fixation inclus. Respectez la profondeur de montage de 34 mm.

Puis-je utiliser ce haut-parleur avec un amplificateur de 8 ohms ?

Non, l'impédance du SPE-150WH est de 4 ohms. Utilisez un amplificateur compatible 4 ohms pour éviter tout risque d'endommagement.

Quelle est la puissance maximale supportée par le haut-parleur ?

La puissance admissible est de 15 W RMS et 30 W en crête. Ne dépassez pas ces valeurs.

Le haut-parleur peut-il être monté dans une salle de bains ?

Non, l'appareil est conçu uniquement pour un usage en intérieur sec. L'humidité risquerait de l'endommager.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de nettoyants agressifs ou de solvants.

Puis-je placer le haut-parleur près d'un téléviseur ?

Évitez de le placer à proximité d'écrans (TV, ordinateur) car le champ magnétique peut perturber l'image.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble de haut-parleur adapté (2 conducteurs) et raccordez les languettes enfichables (+) et (-) aux bornes correspondantes de l'amplificateur.

Le haut-parleur est-il fourni avec une notice ?

Oui, la notice d'utilisation est incluse dans la livraison. Vous pouvez également la télécharger au format PDF sur le site de Conrad.

Que faire si le son est faible ou déformé ?

Vérifiez que l'impédance et la puissance correspondent à celles de votre amplificateur. Assurez-vous que les connexions sont correctes et que le haut-parleur n'est pas obstrué.

Comment éliminer le haut-parleur en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Déposez-le dans une déchetterie ou un point de recyclage des appareils électroniques conformément à la réglementation locale.

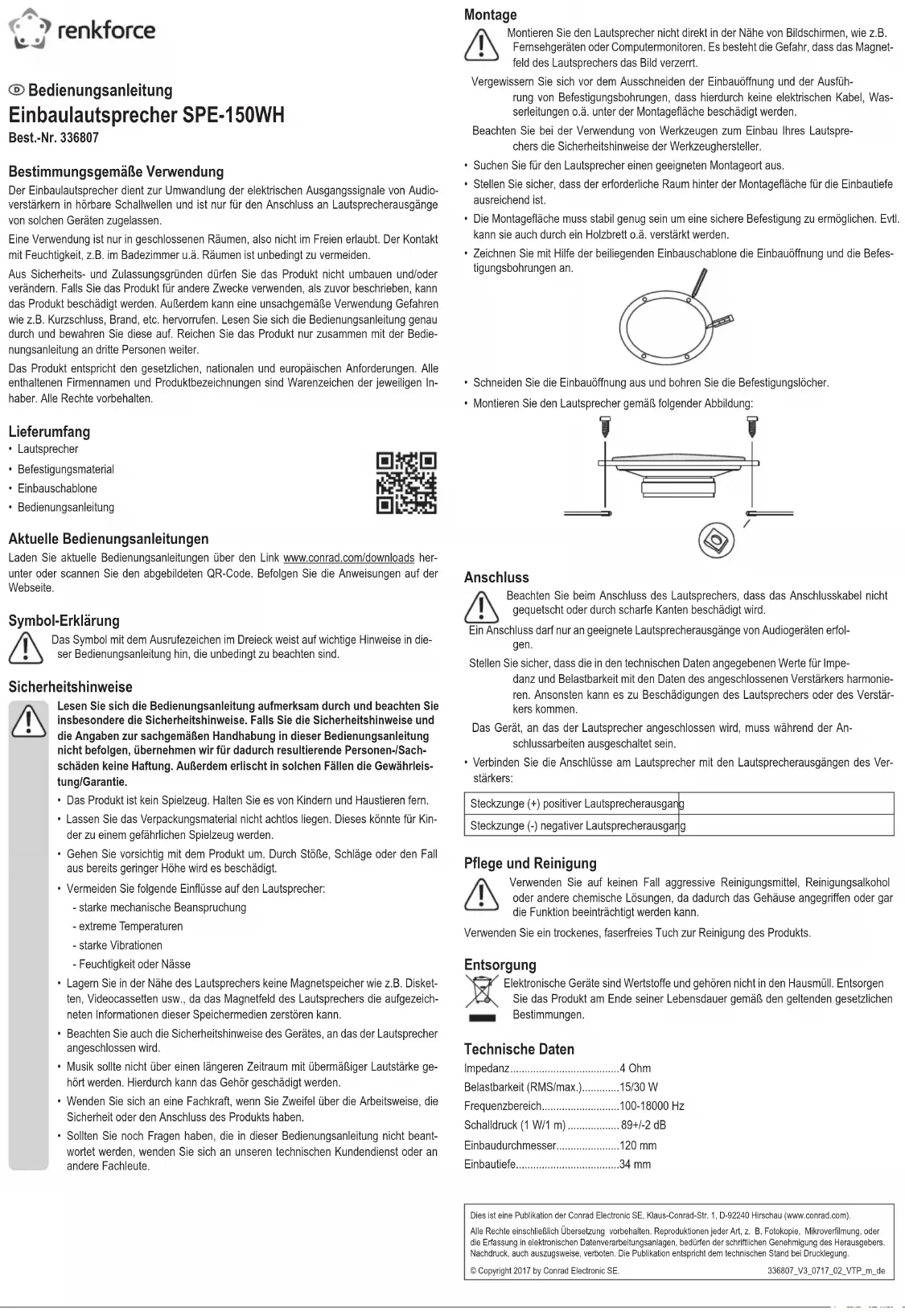

MODE D'EMPLOI SPE-150WH Renkforce

Haut-parleur encastrable SPE-150WH

N° de commande 336807

Utilisation conforme

Le haut-parleur à encastrer permet de convertir les signaux électriques de sortie des amplificateurs audio en ondes sonores ; il est conçu uniquement pour être raccordé aux sorties haut-parleurs de ces appareils.

L'utilisation n'est autorisée que dans des locaux fermés et non pas à l'extérieur. Il convient impérativement d'éviter le contact avec de l'humidité, par ex. dans la salle de bains et dans des locaux comparables.

Pour des raisons de sécurité et d'homologation, vous ne devez ni modifier ni transformer le produit. Si le produit est utilisé à d'autres fins que celles décrites ci-dessus, il risque d'être endommagé. En outre, une utilisation incorrecte peut générer des risques, comme par exemple un court-circuit, un incendie, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez l'appareil à des tiers qu'avec le mode d'emploi.

Le produit est conforme aux prescriptions des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Haut-parleur
• Matériel de fixation
• Modèle encastrable
• Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation placé dans un triangle signale des informations importantes du présent mode d'emploi qui doivent impérativement être respectées.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manutention appropriée dans ce mode d'emploi, nous déclinons toute responsabilité pour les dommages corporels et matériels en résultant. Par ailleurs, la garantie prend fin dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Maniez le produit avec précaution. Les chocs, les coups ou les chutes même d'une faible hauteur endommageront l'appareil.

• Évitez d'exposer le haut-parleur aux contraintes suivantes :

• fortes sollicitations mécaniques

• températures extrêmes
• Fortes vibrations
• Humidité ou eau

- Ne rangez pas de mémoires magnétiques, comme par ex. des disquettes, des cassettes vidéo, etc. à proximité du haut-parleur, car le champ magnétique produit par ce dernier risque d'effacer les informations mémorisées sur de tels supports d'information.

- Tenez également compte des consignes de sécurité et des modes d'emploi du téléphone auquel cet appareil sera raccordé.

- Il est déconseillé d'écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut entraîner des troubles auditifs.

- Adressez-vous à un technicien, si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement du produit.

- Si vous avez encore des questions auxquelles il n'y a pas de réponse dans ce mode d'emploi, adressez-vous à notre service technique d'après-vente ou à d'autres spécialistes.

Montage

Ne placez pas ce haut-parleur à chambre de compression auprès d'écrans comme par ex. de téléviseurs ou d'ordinateurs. Le champ magnétique produit par le haut-parleur risque de perturber l'image.

Avant de découper l'ouverture de montage, s'assurer qu'il n'y a pas de câbles électriques, de conduites d'eau, etc., derrière la surface de montage et qui risquent d'être endommagés.

Lors du montage de votre haut-parleur, veillez à bien respecter les consignes de sécurité des fabricants des outils utilisés.

• Choisissez un emplacement approprié pour le montage du haut-parleur.
• Assurez-vous que l'espace requis derrière la surface de montage est suffisamment profond.
• La surface de montage doit être assez stable afin d'assurer la fixation. Il est éventuellement possible de renforcer une planche de bois.
• Tracez, à l'aide du modèle fourni, l'ouverture d'encastrement et les perçages de fixation.

• Découpez l'ouverture d'encastrement et percez les trous de fixation.
• Monter les haut-parleurs en respectant le schéma suivant :

Lors du raccordement du haut-parleur, veillez à ce que le câble de raccordement ne soit pas écrasé ou endommagé par des arêtes vives.

Le raccordement doit se faire uniquement aux sorties appropriées des haut-parleurs des appareils audio.

Assurez-vous que les valeurs indiquées dans les caractéristiques techniques relatives à l'impédance et à la capacité de charge correspondent aux données de l'amplificateur raccordé. Autrement vous risquez d'endommager le haut-parleur et/ou l'ampli.

L'appareil auquel est raccordé le haut-parleur doit être hors tension pendant les travaux de raccordement.

- Reliez le haut-parleur aux sorties du haut-parleur de l'amplificateur:

Languette enfichable (+) sortie haut-parleur positive

Languette enfichable (-) sortie haut-parleur négative

Entretien et nettoyage

N'utilisez en aucun cas de nettoyants agressifs, d'alcool de nettoyage ou de solutions chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon fonctionnement de l'appareil.

Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.

Élimination

Les appareils électroniques sont des objets recyclables et ils ne doivent pas être éliminés avec les ordures ménagères. Procédez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur.

Données techniques

Impédance....4 ohms

Capacité de charge (RMS/max.) ..... 15/30 W

Plage de fréquences....100-18 000 Hz

Pression acoustique (1 W/1 m) ...... 89+/-2 dB

Diamètre de montage....120 mm

Profondeur de montage....34 mm

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
