CU 200 - Pompe à eau Grundfos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de pompe
Marque	Grundfos
Modèle	CU 200
Série	SQFlex
Alimentation électrique	30–300 VDC, PE / 1 × 90–240 V ~ ±10 %, 50/60 Hz, PE
Puissance nominale	0,70 W
Dimensions (approx.)	200 × 200 × 100 mm
Poids (approx.)	1 kg
Matériau du boîtier	Plastique technique
Indice de protection	IP54 (estimation)
Température de fonctionnement	0 °C à 40 °C
Fonctions principales	Marche/Arrêt, régulation de niveau d’eau, protection contre la marche à sec

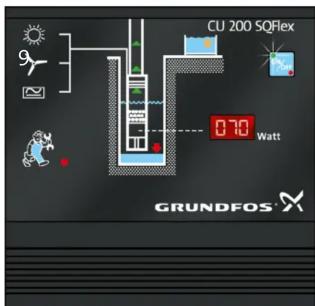

Affichage	LED de statut et interrupteur rotatif
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire ; déconnecter l’alimentation avant intervention
Pièces détachées et réparabilité	Contacter un service agréé Grundfos ; pièces disponibles sur demande
Informations générales	Conçu pour les systèmes de pompage solaires et à courant continu

FOIRE AUX QUESTIONS - CU 200 Grundfos

Comment installer le régulateur CU 200 ?

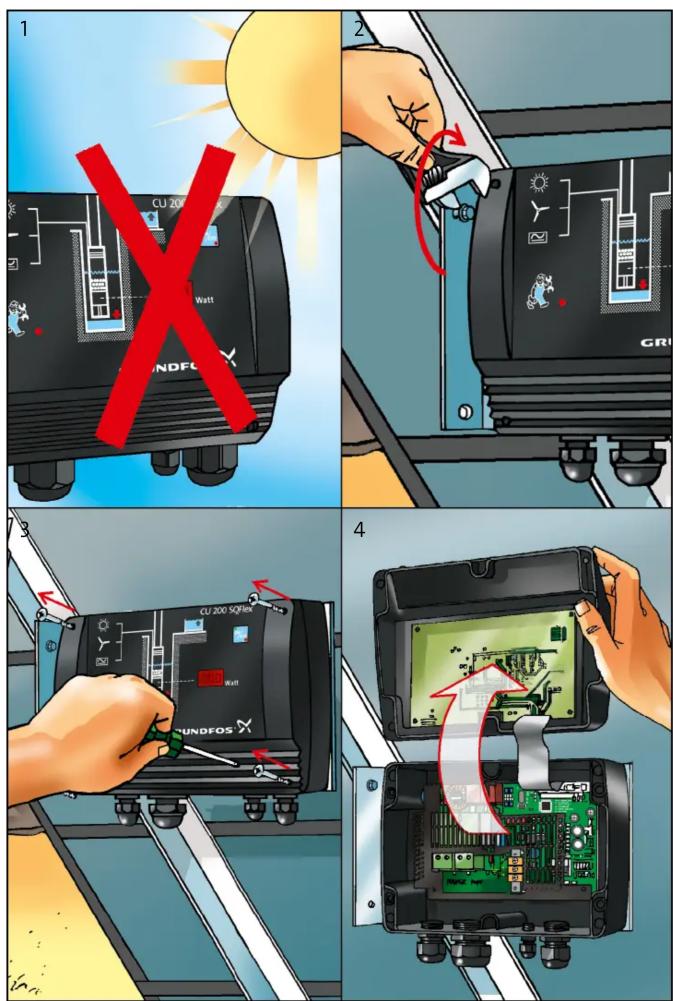

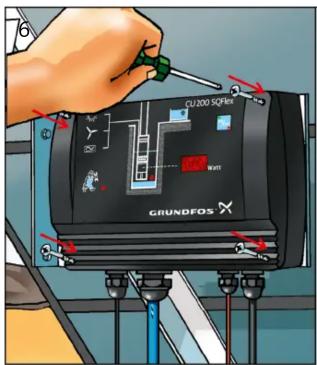

Fixez le boîtier sur une surface plane, à l’abri de l’humidité. Raccordez l’alimentation selon le schéma fourni : bornes pour 30–300 VDC ou 90–240 VAC. Connectez la pompe aux bornes de sortie. Mettez à la terre via la borne PE.

Quelle est la tension d’alimentation du CU 200 ?

Le CU 200 accepte deux plages : 30–300 V continu (DC) ou 90–240 V alternatif (AC) 50/60 Hz. La sélection est automatique.

Comment régler le niveau d’eau avec le CU 200 ?

Utilisez le sélecteur rotatif pour choisir le mode de régulation. Connectez une sonde de niveau (non fournie) aux entrées prévues. Le voyant indique l’état de la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez l’alimentation (tension et fusibles). Assurez-vous que le CU 200 est sous tension (voyant allumé). Contrôlez les connexions de la pompe et la sonde de niveau.

Comment nettoyer le régulateur CU 200 ?

Débranchez l’appareil. Nettoyez le boîtier avec un chiffon doux et sec. N’utilisez jamais d’eau, de solvants ou de produits abrasifs.

Le CU 200 est-il compatible avec une pompe solaire ?

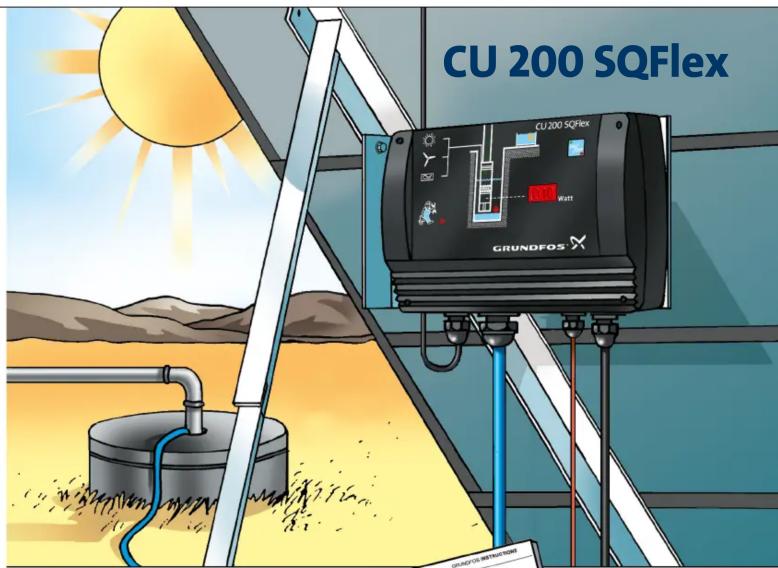

Oui, le CU 200 est spécialement conçu pour les systèmes SQFlex de Grundfos, adaptés aux installations solaires photovoltaïques.

Quelles sont les dimensions du CU 200 ?

Le boîtier mesure environ 200 × 200 × 100 mm et pèse environ 1 kg. Ces dimensions peuvent varier légèrement selon la version.

Comment savoir si la protection contre la marche à sec est activée ?

Le CU 200 intègre une protection automatique : si le niveau d’eau devient trop bas, la pompe s’arrête et le voyant clignote. Consultez la notice pour le code exact.

Où trouver le schéma de câblage détaillé ?

Le schéma est imprimé sur le boîtier et dans la notice PDF. Vous pouvez aussi télécharger la documentation sur le site Grundfos via le QR code figurant sur l’appareil.

Le CU 200 peut-il commander plusieurs pompes ?

Non, le CU 200 est conçu pour piloter une seule pompe. Pour des systèmes multi-pompes, utilisez un contrôleur adapté comme le CU 300.

MODE D'EMPLOI CU 200 Grundfos

GRUNDFOS INSTRUCTIONS

GU200 SPIN GRUNDFOS X

CU 200 SQFlex 0.70 Watt GRUNDFOS X

96475492 11.2022

ECM: 1347103

7 ON/OFF 100

8 ON/OFF 10

Safety warning illustration showing a red 'X' symbol indicating no need, followed by an arrow pointing to a water level and a person running with a ball.

Service Instruction [SIGNATURES] CINEMAOS

CU 200 SQFlex CU200 SQFlex GRUNDFOS WATT

Further product documentation net.grundfos.com/qr/i/96475493

GUANGUO'S INSTRUCTIONS CU 200 SQFlex Safety Technologies and other improvements GRUNDFOS

GRUNDFOS Holding A/S

Poul Due Jensens Vej 7

DK-8850 Bierringbro

Tel: [phone]

www.grundfos.com

www.grandures.com

GRUNDFOS

GRUNDFOS

1 CU 200 Watt SUNDFOS 2 GR1 4 CU 200 SDF CU 200 SDF Watt SUNDFOS DC DC DC DC

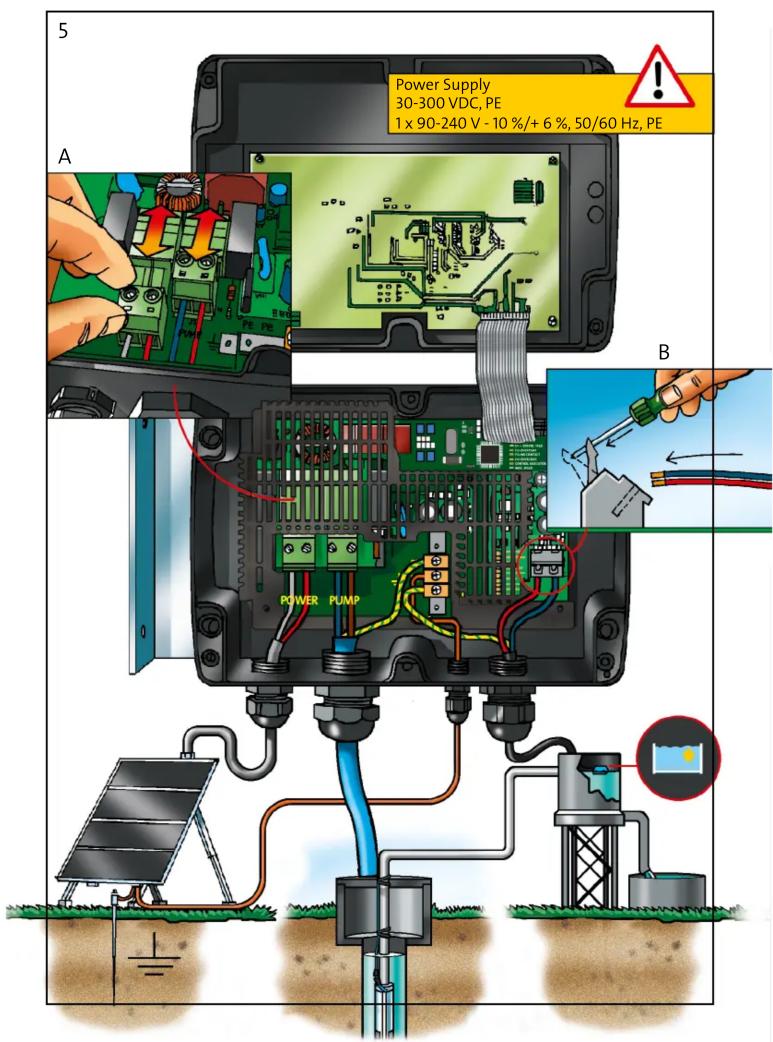

5 Power Supply 30-300 VDC, PE 1 x 90-240 V - 10 %/+ 6 %, 50/60 Hz, PE A B POWER PUMP
