MODE D'EMPLOI RCW3504N HONEYWELL

The Class B digital apparatus complies with Canadian IECS-003. Cet appareil numérique de la class B est conforme à la norme NMB-003 du Canada.

69-2173EFS-03 18

Directives d'installation

Séries RCW35 et RCW25 (51366SL)

Carillons câblés décoratifs

Directives d'installation

Table des matières

Sécurité 25

Vérification du contenu de la boîte....26

Installation 27

Alimentation électrique....28

Installation du carillon 29

Raccordement - alimentation par transformateur 30

Raccordement - alimentation par piles 32

Faire fonctionner la sonnette .... 33

Réglage du volume 33

Modification des mélodies 34

Bouton de programmation 36

Peindre le couvercle 37

Caractéristiques techniques 38

Dépannage 39

Elimination et recyclage 40

Garantie 40

Déclaration 40

69-2173EFS-03 22

Séries RCW35 et RCW25

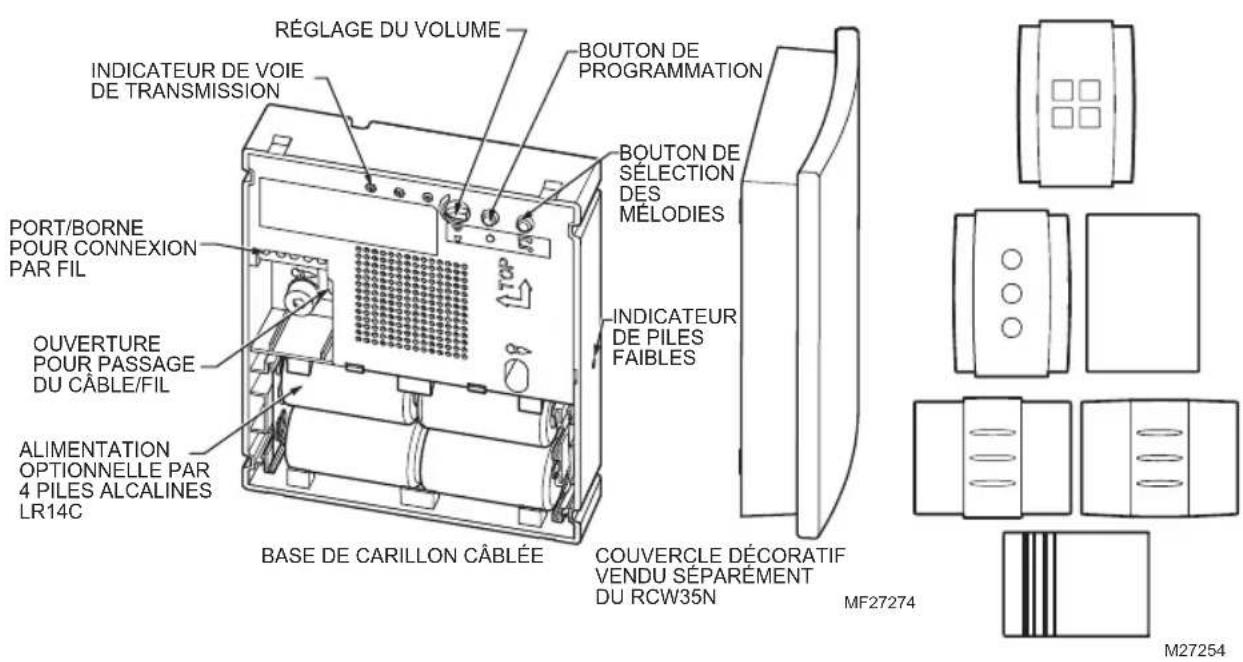

RÉGLAGE DU VOLUME INDICATEUR DE VOIE DE TRANSMISSION PORT/BORNE POUR CONNEXION PAR FIL OUVERTURE POUR PASSAGE DU CÂBLE/FIL ALIMENTATION OPTIONNELLE PAR 4 PILES ALCALINES LR14C BASE DE CARILLON CÂBLÉE BOUTON DE PROGRAMMATION BOUTON DE SÉLECTION DES MÉLODIES INDICATEUR DE PILES FAIBLES COUVERCLE DÉCORATIF VENDU SÉPARÉMENT DU RCW35N MF27274 M27254

23 69-2173EFS-03

69-2173EFS_B.indd 23 4/17/2008 11:15:47 AM

Directives d'installation

Compatible avec la plupart des sonnettes avec contacts normalement ouverts, y compris les sonnettes câblées marquées «B».

Peut prendre en charge jusqu'à trois circuits de sonnette.

Les boutons de sonnette lumineux peuvent être utilisés lorsque le carillon est alimenté par un transformateur (Honeywell RCA251N).

69-2173EFS-03 24

69-2173EFS_B.indd 24 4/17/2008 11:15:47 AM

Sécurité

Avant de procéder à l'installation, veuillez prendre note des précautions suivantes :

• Toujours suivre les directives du fabricant lors de la manipulation d'outils électriques et porter le matériel de protection qui convient (p. ex., lunettes de protection) avant de percer des ouvertures.
• Avant de percer des trous dans les murs, vérifier s'il y a des conduites d'eau ou des câbles électriques dissimulés. En cas de doute, utiliser un localisateur de câbles ou de canalisations.
• Le carillon est prévu pour un usage intérieur seulement.
• Éviter les endroits où le carillon serait exposé à des éclaboussures et de l'eau qui dégoutte.
• Utiliser un transformateur approuvé UL pour le raccordement au secteur.

Les piles ne doivent pas être exposées à une chaleur excessive comme les rayons du soleil, le feu ou tout autre source de chaleur semblable; risque d'endommagement si les piles ne sont pas installées correctement. À remplacer avec le même type de piles ou des piles équivalentes seulement.

25 69-2173EFS-03

Directives d'installation

Vérification du contenu de la boîte

• Carillon
  • 2 vis de fixation pour le carillon
  • 2 chevilles d'ancrage

Vous aurez besoin de :

• Sonnette à fil
• Fil pour sonnette de calibre d'au moins 20 AWG
  • Tournevis cruciforme de 4 mm
• Un petit tournevis à lame plate
• Un foret de maçonnerie de 6 mm (1/4 po)
• 4 piles alcalines LR14, taille C ou transformateur (16 V 10 VA) Honeywell, numéro de pièce RCA900N

69-2173EFS-03 26

Installation

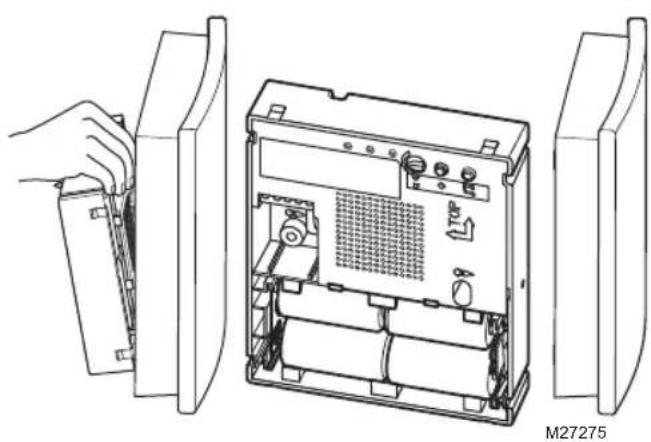

1. Retirer le couvercle du carillon

Directives d'installation

Alimentation électrique

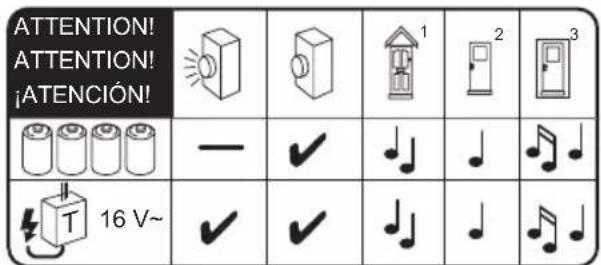

1. Déterminer le type d'alimentation électrique et le type de sonnette câblée qui conviennent à l'installation. Installer quatre piles alcalines de type LR4, de taille C ou un transformateur de 16 V, 10 VA, selon les recommandations du tableau ci-dessous.

ATTENTION! ATTENTION! ¡ATENCIÓN! — 16 V~ ✓ ✓ 1 2 3

M27276

69-2173EFS-03 28

69-2173EFS_B.indd 28 4/17/2008 11:15:47 AM

Installation du carillon

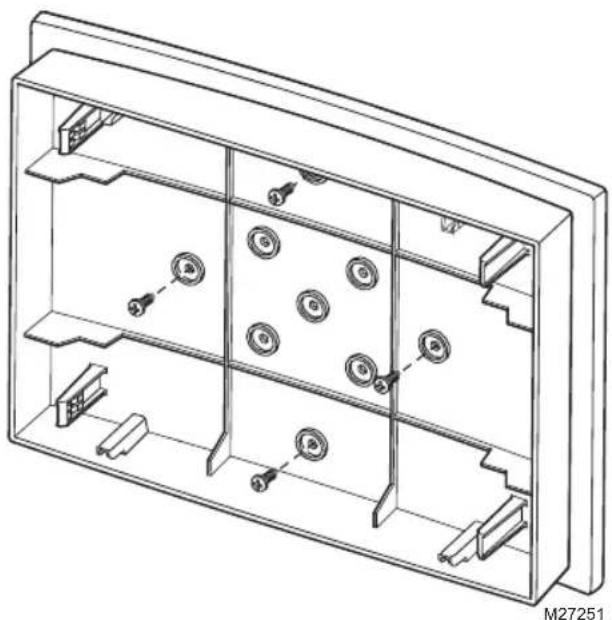

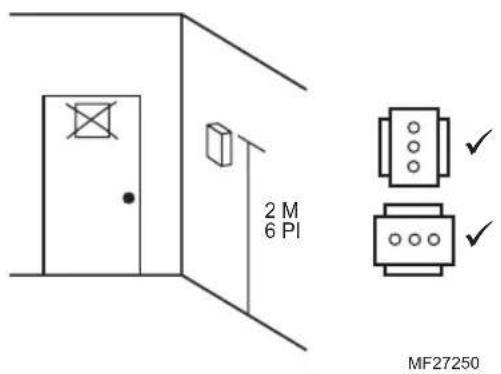

1. Les ouvertures de fixation sont indiquées par un symbole représentant une vis.

Directives d'installation

Raccordement

Raccorder les fils de la sonnette et du transformateur (selon le cas) aux bornes du carillon comme l'indique en détail l'étape 4. Les fils peuvent passer en surface ou par une ouverture pratiquée dans le mur et pénétrer dans le carillon par l'arrière au moyen du guide-fil fourni.

4a. Alimentation par transformateur - Câblage pour sonnette standard/lumineuse par l'entremise d'un transformateur 16 V 10 VA.

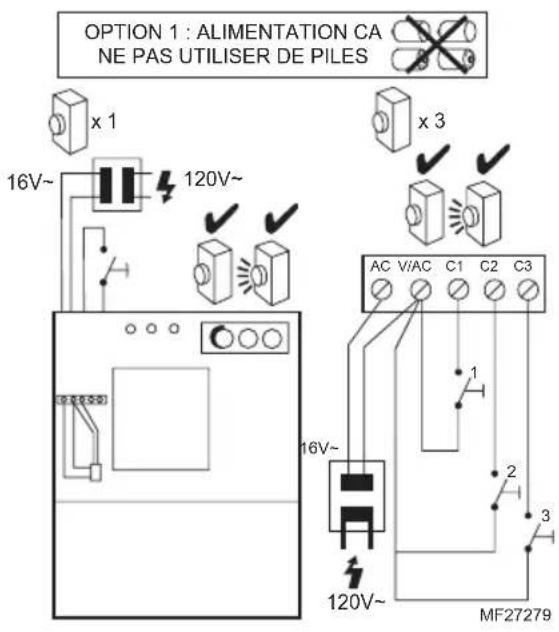

OPTION 1 : ALIMENTATION CA NE PAS UTILISER DE PILES x 1 16V~ 120V~ x 3 AC V/AC C1 C2 C3 16V~ 120V~ MF27279

69-2173EFS-03 30

Remarque : La longueur du fil/câble ne doit pas dépasser 46 m (150 pi).

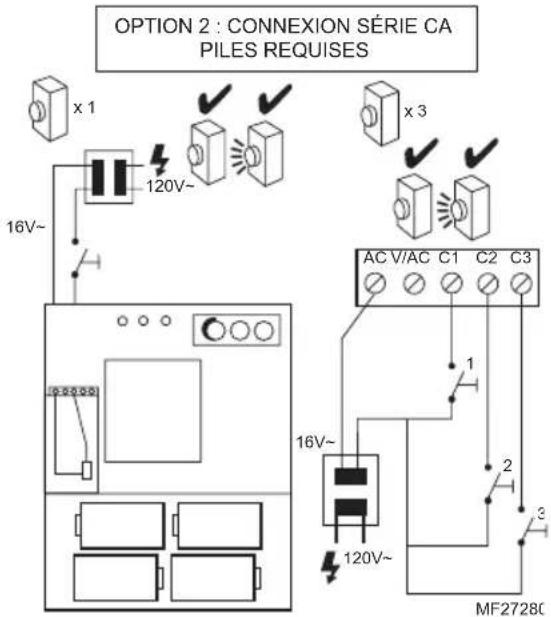

OPTION 2 : CONNEXION SÉRIE CA PILES REQUISES x 1 120V~ 16V~ AC V/AC C1 C2 C3 16V~ 120V~ MF2728C x 3

31 69-2173EFS-03

Directives d'installation

4b. Alimentation par piles - Câblage pour sonnette standard (non lumineuse) seulement.

Remarque : La longueur du fil/câble ne doit pas dépasser 46 m (150 pi).

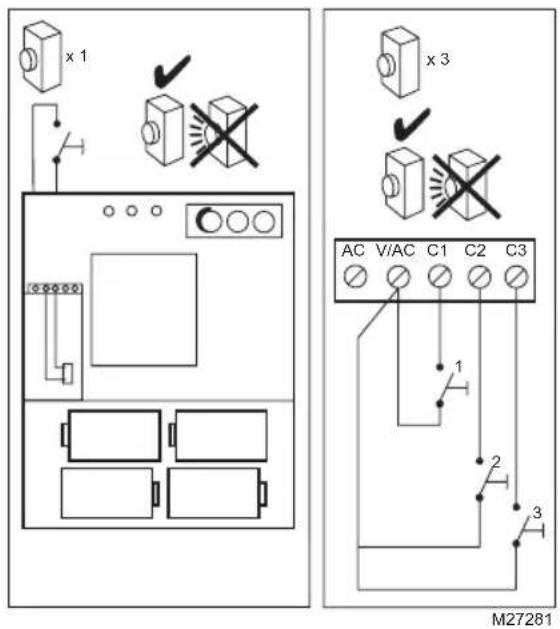

x 1 x 3 AC V/AC C1 C2 C3 1 2 3 M27281

69-2173EFS-03 32

69-2173EFS_B.indd 32 4/17/2008 11:15:48 AM

Faire fonctionner la sonnette

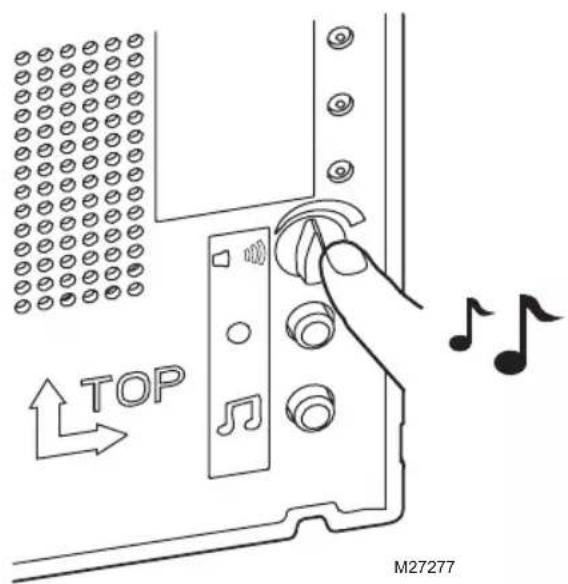

1. Le carillon fait entendre la mélodie par défaut. Le voyant de la voie de transmission associée s'allume.
2. Bouton pour régler le volume.

Directives d'installation

Pour modifier la mélodie

1. Le carillon offre les mélodies suivantes ainsi qu'une tonalité d'alerte.

Tableau des mélodies
	Ding Dong
	St Clements
	Westminster
	Carillon tubulaire
	Cuivres chaleureux
	Fantaisie
!	Alerte

69-2173EFS-03 34

Séries RCW35 et RCW25

TOP

Appuyer sur la sonnette pour faire entendre la mélodie; pendant que le voyant de la voie de transmission sur le carillon clignote, appuyer sur le bouton de mélodie ♪ et le relâcher. Appuyer sur le bouton ♪ puis le relâcher à nouveau pour faire entendre l'une après l'autre les mélodies offertes jusqu'à se fasse entendre celle de votre choix.

La dernière mélodie entendue sera conservée en mémoire lorsque le voyant de la voie de transmission sera éteint.

Pour confirmer, appuyer sur le bouton et la mélodie souhaitée se fera entendre.

M27278

35 69-2173EFS-03

Directives d'installation

Bouton de programmation

1. Le bouton de programmation peut servir à ce qui suit :

- Modifier la mélodie associée à la sonnette sans avoir à appuyer sur la sonnette. Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Le voyant de la voie de transmission associée s'allume en séquence. Relâcher le bouton de programmation lorsque le voyant de transmission de la sonnette associée s'allume. Le carillon fait entendre la mélodie la plus récente, et le voyant clignote. Pendant que le voyant clignote, il est possible de modifier la mélodie en servant du bouton de sélection de mélodies ⏻.

- Rappel En appuyant un court instant sur le bouton ●, le voyant associé à la dernière sonnette utilisée clignotera.

69-2173EFS-03 36

1. Remettre le couvercle en place.

2. Dans le cas d'un couvercle en bois pouvant être recouvert, peint ou teint : Choisir une peinture, une teinture, un vernis ou un papier peint et l'appliquer sur le couvercle. Suivre les directives du fabricant de la peinture ou du vernis.

Il est possible de dévisser les quatre vis illustrées ci-dessous en prévision de la peinture. S'assurer de remettre les mêmes vis en place.

Une fois la peinture terminée, remettre le couvercle sur la base.

Directives d'installation

Caractéristiques Carillon
Température de service 0°C	à +40°C32°F à 104°F
Niveau sonore (type) 90dBA	@ 1m (3 pi)
Alimentation électrique 4 piles	es alcalines LR14, taille C ou transformateur (approuvé UL) 16 V 10 VA Honeywell, numéro de pièce RCA900N
Durée de vie des piles (selon le cas) (5 utilisations par jour)	12 mois

69-2173EFS-03 38

Dépannage

Lorsqu'on appuie sur la sonnette lumineuse, il y a peu ou pas du tout de lumière sur la sonnette...

Vérifier l'alimentation électrique. Une sonnette lumineuse nécessite l'utilisation d'un transformateur 16 V 10 VA. Suivre l'étape 4.

Le carillon ne fonctionne pas...

- Vérifier si le raccordement est bien fait, comme l'explique l'étape 4, au moyen de fil de calibre d'au moins 20 AWG.

Si la sonnette est alimentée par piles :

• Vérifier que les quatre piles sont bien des piles C de type LR14. N'utiliser que des piles alcalines.
• Vérifier que les piles sont correctement installées (la polarité est du bon côté).
  • Vérifier que les piles ne sont pas faibles.

Le carillon ne sonne pas...

- Vérifier que le volume n'est pas réglé au minimum.

L'indicateur de piles faibles clignote...

- Lorsque la pile du carillon est bientôt déchargée, une lampe témoin située sur le côté du carillon clignote. Installer de nouvelles piles C de type LR14 dans le carillon. N'utiliser que des piles alcalines.

Les icônes clignotent sans interruption ...

- La sonnette associée à l'icône est bloquée. Vérifier la sonnette.

39 69-2173EFS-03

Directives d'installation

Mise au rebut et recyclage

Les piles et les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Prière de recycler partout où les services adéquats sont à disposition. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Garantie

Honeywell garantit ce produit pendant une année à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir plus d'information sur notre produit, communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

Déclaration

Honeywell déclare aux présentes que ce produit est conforme à la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde : Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de l'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

Cet appareil numérique de la class B est conforme à la norme NMB-003 du Canada.

69-2173EFS-03 40
