Caractéristiques	Détails
Type de produit	Sonnette de porte sans fil
Portée	Jusqu'à 150 mètres
Alimentation	Piles (non incluses)
Nombre de mélodies	Plus de 10 mélodies disponibles
Volume réglable	Oui, volume ajustable
Installation	Facile à installer, sans câblage
Dimensions de l'émetteur	Compact, adapté à tous les types de portes
Résistance aux intempéries	Conçu pour une utilisation en extérieur
Maintenance	Vérification régulière des piles
Sécurité	Signal sécurisé pour éviter les interférences
Garantie	2 ans

FOIRE AUX QUESTIONS - RCWL3506A HONEYWELL

Comment installer la sonnette Honeywell RCWL3506A ?

Pour installer la sonnette, suivez les instructions fournies dans le manuel. Assurez-vous de fixer le récepteur à une prise de courant et de monter le bouton de la sonnette à l'emplacement souhaité.

La sonnette ne fonctionne pas, que faire ?

Vérifiez que la sonnette est correctement alimentée. Assurez-vous que les piles du bouton de la sonnette sont installées correctement et qu'elles ne sont pas épuisées.

Comment régler le volume de la sonnette ?

Utilisez le bouton de volume situé sur le récepteur pour ajuster le niveau sonore de la sonnette selon vos préférences.

Puis-je changer la mélodie de la sonnette ?

Oui, vous pouvez changer la mélodie en appuyant sur le bouton de sélection de mélodie situé sur le récepteur. Parcourez les options disponibles jusqu'à ce que vous trouviez celle que vous préférez.

La portée de la sonnette est-elle suffisante pour ma maison ?

La portée de la sonnette Honeywell RCWL3506A est d'environ 150 mètres en champ libre. Vérifiez que les murs ou autres obstacles ne réduisent pas cette portée.

Comment remplacer les piles du bouton de la sonnette ?

Retirez le couvercle du bouton de la sonnette à l'aide d'un tournevis. Remplacez les anciennes piles par des piles neuves du même type, puis remettez le couvercle en place.

Puis-je utiliser la sonnette à l'extérieur ?

Oui, la sonnette est conçue pour être utilisée à l'extérieur, mais veillez à la protéger des intempéries en la plaçant sous un auvent ou un abri.

Comment réinitialiser la sonnette ?

Pour réinitialiser la sonnette, débranchez le récepteur, attendez quelques secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de connectivité.

La sonnette est-elle compatible avec les systèmes de sécurité existants ?

La sonnette Honeywell RCWL3506A fonctionne de manière autonome et n'est pas conçue pour être intégrée à d'autres systèmes de sécurité.

MODE D'EMPLOI RCWL3506A HONEYWELL

Directives d'installation

RCWL35 Serie

RCWL35N, RCWL3501A, RCWL3502A, RCWL3503A, RCWL3504A, RCWL3505A, RCWL3506A Carillons et sonnettes sans fil décoratifs (prêts à utiliser)

Directives d'installation

Table des matière

Sécurité ....18

Vérification du contenu de l'emballage ..18

Ouvrir la sonnette ....19

Installation de la pile de la sonnette .....19

Ouvrir le carillon ....19

Installation des piles du carillon .....19

Vérification des ensembles .....20

Réglage du volume ......20

Modification des mélodies .....21

Ajout d'une nouvelle sonnette ....22

Déprogrammation 22

Fonction de rappel ......22

Installation du carillon ....23

Peindre le couvercle ....24

Caractéristiques techniques .....25

Vérification-dépannage 25

Mise au rebut et recyclage ....28

Garantie 28

Déclaration 29

69-2115EFS-05 16

RCWL35 Serie

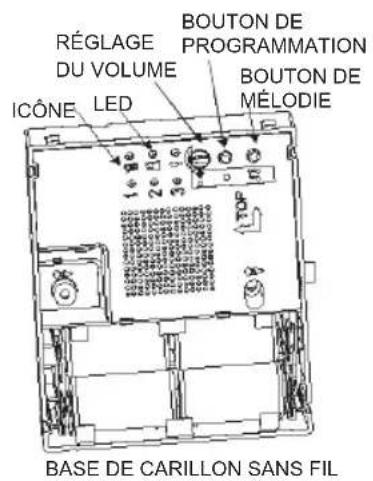

RÉGLAGE DU VOLUME ICÔNE LED BOUTON DE PROGRAMMATION BOUTON DE MÉLODIE BASE DE CARILLON SANS FIL

Compatible avec la sonnette décorative sans fil, le convertisseur, le détecteur de mouvement et le contact de porte. (Modèles de la série RPWL30XXX, RCA901N et RCA902N.)

17 69-2115EFS-05

Directives d'installation

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Toujours suivre les recommandations du fabricant lorsqu'on utilise des appareils électriques et toujours se servir d'un équipement protecteur (par ex. des lunettes de protection) lorsqu'on perce des trous, etc.
• Avant de percer un trou dans un mur, vérifier qu'il n'y a pas de canalisations ou de câbles électriques encastrés. En cas de doute, il est conseillé d'utiliser un appareil permettant de détecter les câbles/tuyaux.

Carillons et sonnettes sans fil décoratifs

Vérification du contenu de l'emballage Outils :

• Carillon
• Sonnette (pour le carillon seulement)
• Pile CR2032 pour sonnette (pour le carillon seulement)
• 2 vis de fixation pour la sonnette (pour le carillon seulement)
  • 2 vis de fixation pour le carillon
  • 4 chevilles d'ancrage
• Tampon adhésif (pour le carillon seulement)

69-2115EFS-05 18

Outils :

• Un tournevis cruciforme 4 mm
• Un petit tournevis à lame plate
• Un foret de maçonnerie de 6 mm
  • 4 piles alcalines LR14, taille C

Guide d'installation

1. Ouvrir la sonnette et insérer la pile (CR2032).

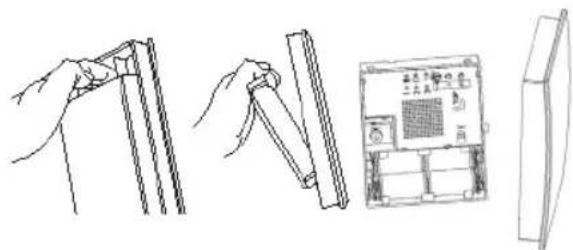

2. Soulever le couvercle du carillon (pour les ensembles avec carillon).

1. Insérer les piles du carillon (LR14, taille C).

Directives d'installation

Guide d'installation

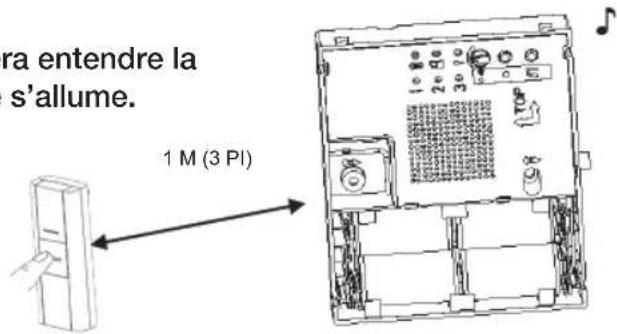

1. Appuyer sur la sonnette. Le carillon fera entendre la mélodie par défaut. La première icône s'allume.

Remarque : La sonnette (si elle est fournie) est préprogrammée de façon à fonctionner avec le carillon.

ra entendre la s'allume. 1 M (3 PI)

69-2115EFS-05 20

Guide d'installation

1. Pour régler le volume.

1 2 3 TOP

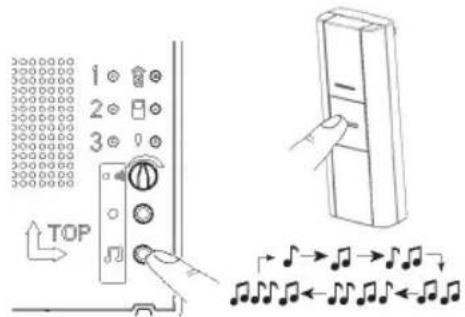

1. Pour modifier la mélodie Appuyer sur la sonnette et le carillon fera entendre une mélodie. Pendant que

l'icône située sur le carillon clignote, appuyer sur le bouton de la mélodie et le relâcher. Appuyer à nouveau sur le bouton et le relâcher pour faire défiler l'une après l'autre les mélodies offertes jusqu'à ce que la mélodie souhaitée se fasse entendre. La dernière mélodie entendue sera mise en mémoire dès que l'icône aura cessé de clignoter.

1 2 3 TOP

21 69-2115EFS-05

Directives d'installation

Guide d'installation

1. Pour ajouter ou reprogrammer une sonnette

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Les icônes s'allumeront les unes à la suite des autres. Relâcher le bouton de programmation lorsque l'icône souhaitée s'allume. Faire fonctionner la nouvelle sonnette; le carillon fait entendre la mélodie et l'icône clignote. Pour modifier la mélodie, voir l'étape 6.

1. Procédure de déprogrammation

Pour retirer une sonnette de la mémoire du carillon :

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée à la sonnette à déprogrammer est allumée, relâcher le bouton. Appuyer en même temps sur les boutons ● et 🌐 et les maintenir enfoncés jusqu'à ce qu'un bip se fasse entendre.

1. Fonction de rappel

En appuyant un court instant sur le bouton ● la dernière icône utilisée se mettra à clignoter.

69-2115EFS-05 22

Guide d'installation

10. Installer la sonnette.

Installer la plaque arrière au mur en utilisant les vis ou le tampon adhésif fourni. Refermer le couvercle.

Remarque : Avant d'installer la sonnette, ajuster sa position et vérifier la distance entre la sonnette et le carillon pour optimiser le fonctionnement du système. Les murs épais et le métal peuvent réduire la portée du carillon.

HAUT

Type de mur Réduction de la portée
Mur de partition en gypse	10–30 %
Mur de briques, un rang 20	-40 %
Mur de briques 2 rangs 30	-70 %
Panneau métallique/Radiateur	90–100 %

23 69-2115EFS-05

Directives d'installation

Guide d'installation

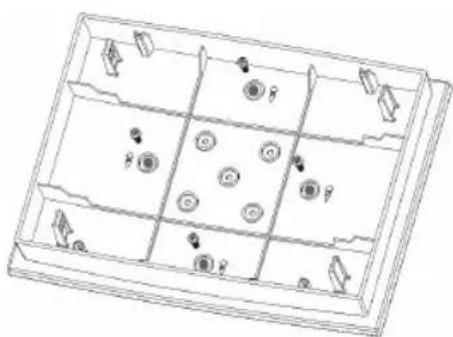

1. Installer le carillon Les ouvertures de fixation sont indiquées par un symbole représentant un tournevis. Remettre le couvercle en place.

1. Pour couvercles pouvant être peints seulement Choisir une peinture, une teinture ou un vernis puis l'appliquer sur le couvercle. Suivre les directives du fabricant de la peinture ou du vernis. Il est possible de dévisser les quatre vis illustrées ci-dessous en prévision de la peinture. S'assurer de remettre les mêmes vis en place. Une fois la peinture terminée, remettre le couvercle sur la base comme à l'étape 11.

Caractéristiques techniques	Carillon Sonnette
Température de service 0°C to 40°C32°F to 104°F		-10°C to 40°C14°F to 104°F
Fréquence RF - États-Unis 916.8 MHz 916.8 MHz
Portée (à ciel ouvert) 140 m (450 pi)
Niveau sonore (type) 90dBA @ 1 m (3 ft) -
Puissance émise - <1mW
Type de pile	LR14 taille C	CR2032
Durée de vie de la pile (5 déclenchements/jour)	12 mois	18 mois
Étanche à la pluie	S.O.	Conforme à l’épreuve de pluie UL1598.

Dépannage

Un bip sonore en mode apprentissage retentit...

• La sonnette que l'on tente de programmer a déjà été configurée avec ce carillon.
• Pour modifier l'icône associée à la sonnette, suivre la procédure de déprogrammation, puis programmer à nouveau la sonnette.

25 69-2115EFS-05

Directives d'installation

Dépannage

Deux bips retentissent après le carillon normal...

- Cela signifie que la pile de la sonnette qui a déclenché le carillon sera bientôt déchargée. Installer une nouvelle pile de type CR2032.

Lorsque la sonnette est utilisée, la lampe témoin jaune ne s'allume pas ou ne s'allume qu'un court moment...

- En mode normal, la lampe témoin jaune s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, elle s'allume pendant un court moment. Installer une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...

- Vérifier que les piles sont bien des piles C de type LR14. N'utiliser que des piles alcalines.

- Vérifier que les piles sont correctement installées. (vérifier la polarité).

- Il est possible que le carillon soit hors de portée de la sonnette. Essayer le carillon à un autre emplacement.

- Le carillon n'a peut-être pas enregistré l'identité de la sonnette. Suivre la procédure de programmation.

69-2115EFS-05 26

Dépannage

Le carillon ne sonne pas...

- Vérifier que le volume n'est pas réglé au minimum.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtre et de porte en PVC-U, peuvent réduire la portée du produit. Éviter de monter la sonnette ou le carillon sur des structures métalliques ou à proximité.
• D'autres équipements engendrent des interférences radio qui risquent d'affecter le carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• Des piles faibles réduisent également la portée. Remplacer les piles tous les 12 à 18 mois. Dans les régions froides (en dessous de +5 °C), les piles auront besoin d'être remplacées plus souvent.

La lampe témoin jaune clignote...

- Lorsque la pile du carillon sera bientôt déchargée, une lampe témoin jaune clignote toutes les 5 secondes. Installer de nouvelles piles C de type LR14 dans le carillon. N'utiliser que des piles alcalines.

27 69-2115EFS-05

Directives d'installation

Mise au rebut et recyclage

Mise au rebut et recyclage. Prière de recycler partout où les services adéquats existent. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Garantie

Honeywell garantit ce produit pendant une durée de un an à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir de plus amples informations concernant notre produit, prière de communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

69-2115EFS-05 28

RCWL35 Serie

Déclaration

Par la présente, Honeywell déclare que ce carillon sans fil est conforme aux exigences de la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde : Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de l'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

29 69-2115EFS-05
