RCWL250A - Sonnette de portes HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte sans fil
Marque	Honeywell
Modèle	RCWL250A
Alimentation de la sonnette	1 pile CR2032 (incluse)
Alimentation du carillon	4 piles alcalines LR14 (taille C), non incluses
Fréquence RF	916,8 MHz
Portée (à ciel ouvert)	140 m (450 pi)
Niveau sonore	90 dBA à 1 m
Température de service (carillon)	0 °C à 40 °C
Température de service (sonnette)	-10 °C à 40 °C
Étanchéité (sonnette)	Conforme à l'épreuve de pluie UL1598
Fonctions principales	Réglage du volume, sélection de mélodies, programmation/déprogrammation de sonnettes, fonction rappel
Nombre de mélodies	Plusieurs mélodies disponibles (défilement)
Indicateur LED	Témoin jaune : sonnette actionnée (1 seconde), clignotement pour pile faible
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou de solvants
Consignes de sécurité	Vérifier l'absence de canalisations avant perçage ; utiliser un équipement de protection
Piles remplaçables	Oui : CR2032 pour la sonnette, LR14 pour le carillon
Garantie	1 an à partir de la date d'achat
Contenu de l'emballage	Carillon, sonnette, pile CR2032, 2 vis de fixation sonnette, 2 vis carillon, 4 chevilles, tampon adhésif

FOIRE AUX QUESTIONS - RCWL250A HONEYWELL

Comment installer les piles dans la sonnette et le carillon ?

Ouvrez le boîtier de la sonnette avec un tournevis et insérez la pile CR2032 fournie. Pour le carillon, ouvrez le couvercle et insérez 4 piles alcalines LR14 (taille C) en respectant la polarité.

La sonnette ne fait pas sonner le carillon, que faire ?

Vérifiez que les piles sont correctement installées et non déchargées. Assurez-vous que la sonnette est à portée (max 140 m en champ libre). Si le problème persiste, reprogrammez la sonnette en suivant la procédure d'appairage.

Comment changer la mélodie du carillon ?

Appuyez sur la sonnette : le carillon joue la mélodie actuelle. Pendant que l'icône LED clignote, appuyez brièvement sur le bouton de mélodie du carillon pour passer à la suivante. Répétez jusqu'à la mélodie désirée ; elle est mémorisée automatiquement après l'arrêt du clignotement.

Comment régler le volume du carillon ?

Utilisez le bouton de réglage du volume situé sur le carillon. Tournez-le dans le sens horaire pour augmenter le volume, antihoraire pour diminuer.

Puis-je ajouter une seconde sonnette ?

Oui. Appuyez et maintenez le bouton de programmation du carillon jusqu'à ce que l'icône souhaitée s'allume, puis relâchez. Actionnez la nouvelle sonnette : le carillon émet une mélodie et l'icône clignote pour confirmer l'appairage.

Comment supprimer une sonnette de la mémoire du carillon ?

Maintenez le bouton de programmation enfoncé jusqu'à ce que l'icône correspondant à la sonnette à supprimer s'allume. Relâchez, puis appuyez simultanément sur les boutons de programmation et de mélodie jusqu'à entendre un bip.

Que signifie le clignotement du témoin jaune sur le carillon ?

Un clignotement toutes les 5 secondes indique que les piles du carillon sont faibles. Remplacez-les par 4 piles alcalines LR14 neuves.

La portée de la sonnette est réduite, pourquoi ?

Les murs épais, structures métalliques, cadres en PVC-U ou radiateurs peuvent réduire la portée. Éloignez la sonnette et le carillon de ces éléments. Vérifiez aussi que les piles ne sont pas faibles.

La sonnette est-elle résistante à la pluie ?

Oui, la sonnette (bouton) est conforme à l'épreuve de pluie UL1598, mais le carillon doit être installé à l'intérieur, à l'abri des intempéries.

Comment installer le carillon au mur ?

Utilisez le gabarit de perçage (repères en forme de tournevis) pour percer des trous de 6 mm dans le mur. Insérez les chevilles, vissez la base du carillon, puis remettez le couvercle.

MODE D'EMPLOI RCWL250A HONEYWELL

Directives d'installation

RCWL35 Serie

RCWL35N, RCWL3501A, RCWL3502A, RCWL3503A, RCWL3504A, RCWL3505A, RCWL3506A Carillons et sonnettes sans fil décoratifs (prêts à utiliser)

Directives d'installation

Table des matière

Sécurité ....18

Vérification du contenu de l'emballage ..18

Ouvrir la sonnette ....19

Installation de la pile de la sonnette .....19

Ouvrir le carillon ....19

Installation des piles du carillon .....19

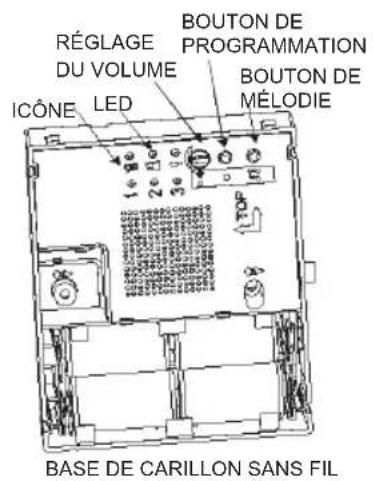

Vérification des ensembles .....20

Réglage du volume ......20

Modification des mélodies .....21

Ajout d'une nouvelle sonnette .....22

Déprogrammation 22

Fonction de rappel ......22

Installation du carillon ....23

Peindre le couvercle ....24

Caractéristiques techniques .....25

Vérification-dépannage 25

Mise au rebut et recyclage ....28

Garantie 28

Déclaration 29

69-2115EFS-05 16

RCWL35 Serie

Compatible avec la sonnette décorative sans fil, le convertisseur, le détecteur de mouvement et le contact de porte. (Modèles de la série RPWL30XXX, RCA901N et RCA902N.)

17 69-2115EFS-05

Directives d'installation

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Toujours suivre les recommandations du fabricant lorsqu'on utilise des appareils électriques et toujours se servir d'un équipement protecteur (par ex. des lunettes de protection) lorsqu'on perce des trous, etc.
• Avant de percer un trou dans un mur, vérifier qu'il n'y a pas de canalisations ou de câbles électriques encastrés. En cas de doute, il est conseillé d'utiliser un appareil permettant de détecter les câbles/tuyaux.

Carillons et sonnettes sans fil décoratifs

Vérification du contenu de l'emballage Outils :

• Carillon
• Sonnette (pour le carillon seulement)
• Pile CR2032 pour sonnette (pour le carillon seulement)
• 2 vis de fixation pour la sonnette (pour le carillon seulement)
  • 2 vis de fixation pour le carillon
  • 4 chevilles d'ancrage
• Tampon adhésif (pour le carillon seulement)

69-2115EFS-05 18

Outils :

• Un tournevis cruciforme 4 mm
• Un petit tournevis à lame plate
• Un foret de maçonnerie de 6 mm
  • 4 piles alcalines LR14, taille C

Guide d'installation

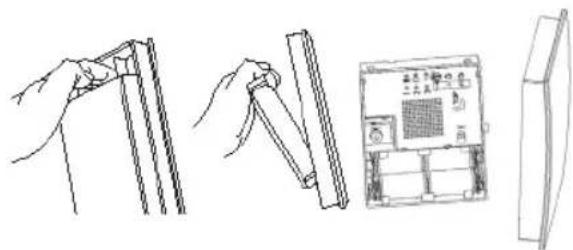

1. Ouvrir la sonnette et insérer la pile (CR2032).
2. Soulever le couvercle du carillon (pour les ensembles avec carillon).

1. Insérer les piles du carillon (LR14, taille C).

Directives d'installation

Guide d'installation

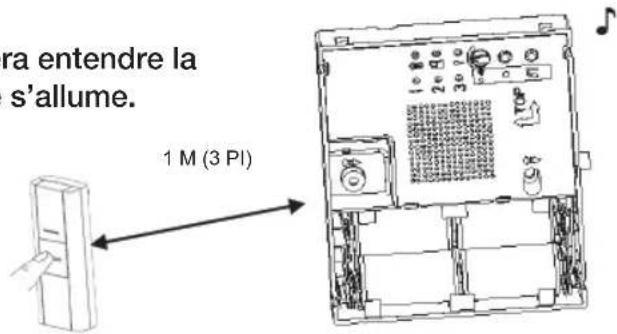

1. Appuyer sur la sonnette. Le carillon fera entendre la mélodie par défaut. La première icône s'allume.

Remarque : La sonnette (si elle est fournie) est préprogrammée de façon à fonctionner avec le carillon.

69-2115EFS-05 20

Guide d'installation

1. Pour régler le volume.

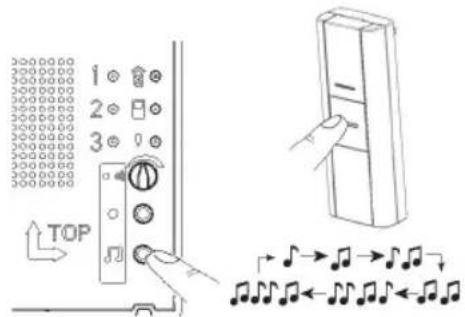

1. Pour modifier la mélodie Appuyer sur la sonnette et le carillon fera entendre une mélodie. Pendant que

l'icône située sur le carillon clignote, appuyer sur le bouton de la mélodie et le relâcher. Appuyer à nouveau sur le bouton et le relâcher pour faire défiler l'une après l'autre les mélodies offertes jusqu'à ce que la mélodie souhaitée se fasse entendre. La dernière mélodie entendue sera mise en mémoire dès que l'icône aura cessé de clignoter.

21 69-2115EFS-05

Directives d'installation

Guide d'installation

1. Pour ajouter ou reprogrammer une sonnette

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Les icônes s'allumeront les unes à la suite des autres. Relâcher le bouton de programmation lorsque l'icône souhaitée s'allume. Faire fonctionner la nouvelle sonnette; le carillon fait entendre la mélodie et l'icône clignote. Pour modifier la mélodie, voir l'étape 6.

1. Procédure de déprogrammation

Pour retirer une sonnette de la mémoire du carillon :

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée à la sonnette à déprogrammer est allumée, relâcher le bouton. Appuyer en même temps sur les boutons ● et 🌐 et les maintenir enfoncés jusqu'à ce qu'un bip se fasse entendre.

1. Fonction de rappel

En appuyant un court instant sur le bouton ● la dernière icône utilisée se mettra à clignoter.

69-2115EFS-05 22

Guide d'installation

10. Installer la sonnette.

Installer la plaque arrière au mur en utilisant les vis ou le tampon adhésif fourni. Refermer le couvercle.

Remarque : Avant d'installer la sonnette, ajuster sa position et vérifier la distance entre la sonnette et le carillon pour optimiser le fonctionnement du système. Les murs épais et le métal peuvent réduire la portée du carillon.

Type de mur Réduction de la portée
Mur de partition en gypse	10–30 %
Mur de briques, un rang 20	-40 %
Mur de briques 2 rangs 30	-70 %
Panneau métallique/Radiateur	90–100 %

23 69-2115EFS-05

Directives d'installation

Guide d'installation

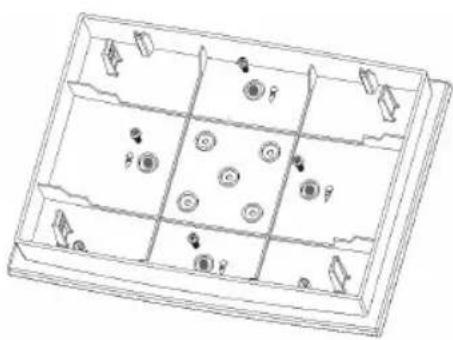

1. Installer le carillon Les ouvertures de fixation sont indiquées par un symbole représentant un tournevis. Remettre le couvercle en place.

1. Pour couvercles pouvant être peints seulement Choisir une peinture, une teinture ou un vernis puis l'appliquer sur le couvercle. Suivre les directives du fabricant de la peinture ou du vernis. Il est possible de dévisser les quatre vis illustrées ci-dessous en prévision de la peinture. S'assurer de remettre les mêmes vis en place. Une fois la peinture terminée, remettre le couvercle sur la base comme à l'étape 11.

Caractéristiques techniques	Carillon Sonnette
Température de service 0°C to 40°C32°F to 104°F		-10°C to 40°C14°F to 104°F
Fréquence RF - États-Unis 916.8 MHz 916.8 MHz
Portée (à ciel ouvert) 140 m (450 pi)
Niveau sonore (type) 90dBA @ 1 m (3 ft) -
Puissance émise - <1mW
Type de pile	LR14 taille C	CR2032
Durée de vie de la pile (5 déclenchements/jour)	12 mois	18 mois
Étanche à la pluie	S.O.	Conforme à l’épreuve de pluie UL1598.

Dépannage

Un bip sonore en mode apprentissage retentit...

• La sonnette que l'on tente de programmer a déjà été configurée avec ce carillon.
• Pour modifier l'icône associée à la sonnette, suivre la procédure de déprogrammation, puis programmer à nouveau la sonnette.

25 69-2115EFS-05

Directives d'installation

Dépannage

Deux bips retentissent après le carillon normal...

- Cela signifie que la pile de la sonnette qui a déclenché le carillon sera bientôt déchargée. Installer une nouvelle pile de type CR2032.

Lorsque la sonnette est utilisée, la lampe témoin jaune ne s'allume pas ou ne s'allume qu'un court moment...

- En mode normal, la lampe témoin jaune s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, elle s'allume pendant un court moment. Installer une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...

- Vérifier que les piles sont bien des piles C de type LR14. N'utiliser que des piles alcalines.

- Vérifier que les piles sont correctement installées. (vérifier la polarité).

- Il est possible que le carillon soit hors de portée de la sonnette. Essayer le carillon à un autre emplacement.

- Le carillon n'a peut-être pas enregistré l'identité de la sonnette. Suivre la procédure de programmation.

69-2115EFS-05 26

Dépannage

Le carillon ne sonne pas...

- Vérifier que le volume n'est pas réglé au minimum.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtre et de porte en PVC-U, peuvent réduire la portée du produit. Éviter de monter la sonnette ou le carillon sur des structures métalliques ou à proximité.
• D'autres équipements engendrent des interférences radio qui risquent d'afacter le carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• Des piles faibles réduisent également la portée. Remplacer les piles tous les 12 à 18 mois. Dans les régions froides (en dessous de +5 °C), les piles auront besoin d'être remplacées plus souvent.

La lampe témoin jaune clignote...

- Lorsque la pile du carillon sera bientôt déchargée, une lampe témoin jaune clignote toutes les 5 secondes. Installer de nouvelles piles C de type LR14 dans le carillon. N'utiliser que des piles alcalines.

27 69-2115EFS-05

Directives d'installation

Mise au rebut et recyclage

Mise au rebut et recyclage. Prière de recycler partout où les services adéquats existent. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Garantie

Honeywell garantit ce produit pendant une durée de un an à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir de plus amples informations concernant notre produit, prière de communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

69-2115EFS-05 28

RCWL35 Serie

Déclaration

Par la présente, Honeywell déclare que ce carillon sans fil est conforme aux exigences de la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde : Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de l'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

29 69-2115EFS-05
