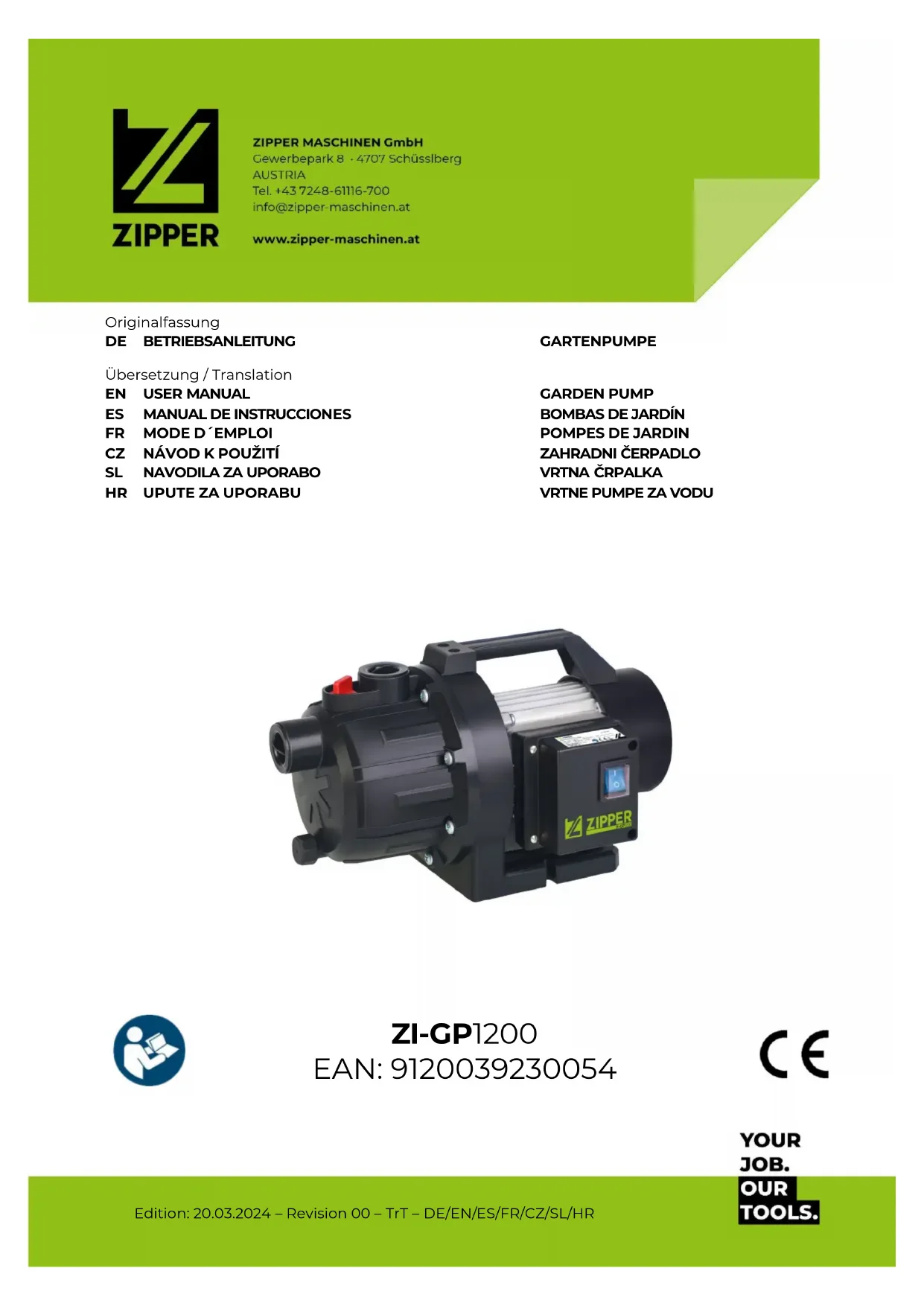

ZI-GP1200 - Pompe à eau Zipper - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe à eau Zipper ZI-GP1200, puissance 1200 W, débit maximal 6000 L/h, hauteur de refoulement maximale 40 m, aspiration jusqu'à 8 m.
Utilisation	Idéale pour le pompage d'eau claire, irrigation de jardins, vidange de bassins et de caves.
Maintenance et réparation	Vérifier régulièrement le filtre d'aspiration, nettoyer les impuretés, contrôler l'état des joints et des câbles électriques.
Sécurité	Utiliser uniquement dans des conditions sèches, ne pas immerger le câble électrique, débrancher avant toute intervention.
Informations générales	Poids 8 kg, dimensions 40 x 30 x 30 cm, garantie 2 ans, conformité CE.

FOIRE AUX QUESTIONS - ZI-GP1200 Zipper

Comment puis-je démarrer la pompe Zipper ZI-GP1200 ?

Assurez-vous que la pompe est correctement branchée à une source d'alimentation. Ouvrez le robinet d'eau et appuyez sur le bouton de démarrage situé sur le panneau de contrôle.

Que faire si la pompe ne s'allume pas ?

Vérifiez que la pompe est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service client.

La pompe fonctionne, mais elle ne pompe pas d'eau. Que devrais-je vérifier ?

Vérifiez que le tuyau d'aspiration est immergé dans l'eau et qu'il n'y a pas de fuites. Assurez-vous également que le filtre d'entrée n'est pas obstrué.

Comment puis-je nettoyer le filtre de la pompe ?

Débranchez la pompe et retirez le filtre. Nettoyez-le à l'eau claire et retirez les débris. Remettez le filtre en place avant de redémarrer la pompe.

La pompe fait un bruit anormal. Que dois-je faire ?

Arrêtez immédiatement la pompe et débranchez-la. Vérifiez s'il y a des objets étrangers dans la pompe ou si des pièces sont desserrées. Si le bruit persiste après vérification, contactez un professionnel.

Quel est le débit maximum de la pompe Zipper ZI-GP1200 ?

Le débit maximum de la pompe Zipper ZI-GP1200 est de 1200 litres par heure.

La pompe a-t-elle une fonction de protection contre la surcharge ?

Oui, la pompe Zipper ZI-GP1200 est équipée d'une fonction de protection contre la surcharge qui arrête automatiquement le moteur en cas de surcharge.

Puis-je utiliser la pompe pour pomper de l'eau salée ?

Non, la pompe Zipper ZI-GP1200 n'est pas conçue pour pomper de l'eau salée. Cela pourrait endommager la pompe.

Comment puis-je entretenir ma pompe Zipper ZI-GP1200 ?

Pour un entretien optimal, nettoyez régulièrement le filtre, vérifiez les connexions électriques et assurez-vous que la pompe est stockée dans un endroit sec lorsqu'elle n'est pas utilisée.

MODE D'EMPLOI ZI-GP1200 Zipper

CONFORMITÉ CE! - Ce produit répond aux directives CE.

LIRE LE MODE D'EMPLOI ! Veuillez lire le manuel d’exploitation et de maintenance de votre machine avec assiduité en vous familiarisant bien avec les organes de commande de la machine pour l'utiliser correctement et prévenir ainsi des blessures corporelles et des dégâts sur la machine.

Puissance acoustique L

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17 ZI-GP1200 13 AVANT-PROPOS (FR) Cher client, chère cliente! Le présent manuel d'exploitation contient des informations et des remarques importantes relatives à la mise en service et à la manipulation de la Pompe de jardin ZI-GP1200, ci-après désignés par « machine » dans ce document. Le mode d'emploi fait partie intégrante de la machine et ne doit pas être retiré. Conser- vez-le à des fins ultérieures dans un endroit approprié et facilement accessible pour les utilisateurs (exploitants) et joignez-le à la machine si celle-ci est transmise à des tiers ! Veuillez respecter les consignes de sécurité! Respectez les consignes de sécurité et les mises en garde contre les dangers. Toute inobservation peut occasionner de graves blessures. Nos produits peuvent légèrement diverger des illustrations et des contenus en raison du dévelop- pement constant. Si vous décelez des erreurs, veuillez nous en informer. Sous réserve de modifications techniques! Contrôler la marchandise immédiatement après réception et noter toute réclamation lors de la prise en charge de la marchandise par le livreur! Les dommages de transport doivent nous être signalés séparément dans les 24 heures. ZIPPER MASCHINEN GmbH décline toute garantie pour les dommages liés au transport non-signalés.

Droits d’auteur © 2024 Cette documentation est protégée par droit d’auteur. Tous droits réservés! En particulier, la réimpression, la traduction et l’extrait de photographies et d'illustrations feront l'objet de poursuites judiciaires. Le tribunal de Linz ou le tribunal compétent pour 4707 Schlüsslberg est considéré comme le tribunal compétent.

Pour votre sécurité, veuillez lire le présent mode d'emploi avec assiduité avant la mise en service. Cela vous permet d'utiliser la machine en toute sécurité et d'éviter les malen- tendus ainsi que les dommages corporels et matériels. Respecter également les sym- boles et pictogrammes utilisés sur la machine ainsi que les consignes de sécurité et de danger!

14.1 Utilisation conforme

La machine est exclusivement destinée aux tâches suivantes: Les pompes électriques sont appropriées pour les jardins privés et à la maison (par exemple, une unité d'alimentation en eau pour les lavabos, machines à laver, des piscines et douches). - Danger: Si la pompe est reliée au éviers ou douches, pas propices à la transmission de l'eau potable. - D anger: Cette pompe est conçue pour fonctionner dans un circuit protégé (GFCI: 30 mA) (VDE 0100-702 tension et 0100-738). Si la pompe est utilisée à proximité des piscines et bas- sins de jardin ou endroits similaires, doit être placé dans un emplacement fixe et protégée contre les débordements d'eau. Si quelqu'un est dans l'eau ou touche l'eau directement, ne faut pas démarrer la pompe. L'installateur doit vérifier avant que l'alimentation de la pompe est mise à terre. AVIS

ZIPPER MASCHINEN GmbH décline toute responsabilité ou garantie pour une utilisation différente ou dépassant ce cadre et pour les dommages matériels ou corporels qui en résulteraient.

14.2 Consignes de sécurité et de functionnement

NOTE AVANT D'UTILISER LA MACHINE

Avant de mettre la pompe en marche, lire le manuel d'instructions. Tout dommage résultant du non- respect des instructions ne sont pas couverts par la garantie.

INFORMATIONS GÉNÉRALES

• Information: La pompe n'est pas appropriée pour travailler avec des matériaux inflammables ou explosifs.

• I nformation: La pompe ne doit pas fonctionner à sec.

• Information: La pompe n'est pas conçue pour un fonctionnement continu (par exemple, filtre de l'eau de la piscine ou les installations industrielles).

• I nformation: Cette pompe est conçue pour la transmission de d'eau. Liquides gras ou huileux endommagera la pompe. En outre, la pompe ne doit pas être utilisé pour la transmission des liquides abrasifs, visqueux, pâteuses et boues. Si le moyen à pompe a une teneur corrosif, la résistance à la corrosion du matériau de la pompe doit être envisagée. La pompe peut être utilisée pour la transmission de l'eau propre, mais la transmission d'eau potable est stricte- ment interdite.

• I nformation: Cette pompe est protégée contre les projections d'eau et doit être placé dans un endroit bien aéré, sec et à une température inférieure à 40°. Vous ne pouvez pas placer sous la pluie, un local humide ou une source.

• R isque: Selon la législation sur la responsabilité de produit, nous déclinons toute responsabi- lité pour les dommages causés par le non-respect des instructions.

• R isque: Il est interdit d'utiliser la pompe, qui n'est pas familiarisé avec son fonctionnement. Personnes de moins de 16 ans ne peuvent travailler avec cette équipe et doit rester à l'écart de la pompe en fonctionnement. ALIMENTATION ÉLECTRIQUE Avant d'utiliser la pompe doit être soumise à un contrôle de sécurité pour s'assurer que le câble d´ali- mentation ou la prise ne sont pas endommagés. En cas de dommage, la pompe ne peut pas être utilisée en toute circonstance.

• Mise à la terre: Le câble de la pompe est équipé de deux contacts de terre. Si le conducteur de mise à la terre de la prise est sélectionné, la prise est correctement mise à la terre.

• I nformation: S'il vous plaît vérifiez si la tension et la fréquence, qui se trouve sur la plaque d'identification de la machine porte sur la prestation de l'alimentation électrique.SÉCURITÉ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19 ZI-GP1200

• Information: Dans le cas où un cordon d'alimentation est endommagé, il annulera la garantie. Doit être immédiatement remplacé par un câble approprié. Si vous utilisez une rallonge, la rallonge doit être au moins le même diamètre extérieur que le câble d'origine. INSTALLATION Avant de commencer, le tube d'aspiration et le tube de pression a été fixée à la pompe. Le tube d'aspira- tion aspire de l'eau du réservoir à la pompe et la bouche d'aspiration est sur le côté de la pompe. Le tube d'aspiration doit rester absolument ferme, ou l'aspiration serait limitée, voire impossible. Le tube d'aspi- ration doit être fixé avec un clapet anti-retour, ou après l'arrêt de l' pompe, l' pression du système est réduite par la conduite d'aspiration, si l'eau est utilisée à la maison ou à l'unité d'alimentation d´irrigation automatique se produisent arrêts fréquents marche/arrêt de la pompe. En principe, il est suggéré d'ins- taller directement un clapet anti-retour entre l'entrée de la pompe et le tube d'aspiration, car de cette manière, après l'arrêt des appareils, le tube d'aspiration n'est pas marche au ralenti, et toujours sous pres- sion ou le tube d'aspiration se briserait. De plus, une soupape d'aspiration peut être définie en avant du tube d'aspiration, mais pas absolument nécessaire. Les pompes ont la fonction auto-amorçant. Le corps de tous les types de pompes est rempli avec de l'eau par le bouchon de remplissage dans le corps. Avant le remplissage, le bouchon est ouvert et la pompe est remplie d'eau jusqu'à ce que l'air ne soit pas visible dans le corps de pompe. Il faut noter que pendant l'opération de remplissage, les bulles d'air sont pro- duites dans la pompe. Dans ce cas, s'il vous plaît agiter légèrement la pompe dans des directions diffé- rentes pour éliminer la bulle, puis continuer le remplissage. Répétez le processus ci-dessus jusqu'à ce que l'eau atteigne juste en dessous de l'orifice de remplissage. Puis vissez le bouchon de remplissage à nou- veau. Le bouchon ne doit pas être serré de manière excessive ou le carter de la pompe ou le filetage peuvent être endommagés. Le temps de ralenti du tube d'aspiration ne doit pas dépasser 7 minutes. Afin de réduire le temps au ralenti, il est suggéré de remplir avec de l'eau le tube d'aspiration (y compris le pré-filtre) avant de com- mencer. La hauteur d'aspiration maximale de toutes les pompes auto-amorçantes est 8m, c'est à dire la distance verticale entre la pompe et le plan de la surface de l'eau du bassin ne doit pas dépasser 8 mètres. La section horizontale du tube d'aspiration doit être légèrement incliné de la source d'eau à la pompe, sinon l'air serait aspiré dans le tube et serait donc impossible de faire fonctionner la pompe normalement. La pompe peut être activée et commencer seulement après avoir effectué toutes les connexions des tuyaux et lorsque la pompe est complètement rempli d'eau. Pendant l'aspiration, l'orifice de décharge doit être complètement ouverte pour éliminer de l'air dans tout le système et à obtenir la pression hy- draulique. Si après le temps d'aspiration maximale spécifié ci-dessus aucune pression hydraulique est obtenue, arrêter la pompe et résoudre les problèmes selon le chapitre «Dépannage». Il faut noter que les données ci-dessus sont des valeurs maximales du tube de la pompe, qui sont réduits en raison de surmonter la profondeur d'aspiration et éléments fixes (tels que tube de pression, courbes et pré-filtre).

• Pompes: Il peut se connecter avec le tuyau d'alimentation d'eau de la maison seulement avec tuyau renforcé et l'utilisation de tuyau d'arrosage commune n'est pas autorisée, car ils deviennent bientôt fissurés ou cassé à cause de l'abrasion, l'action de la pression à long terme et le vieillisse- ment des matériaux.

• Pré-filtre de pompe: Le tube d'aspiration doit être fixé avec un filtre pour protéger la pompe contre les dommages causés par la boue et matériels abrasifs dans le liquide pompé. L'installation du filtre dans le tuyau de pression n'est pas autorisée.

Tube de pression: le tube de pression sert à alimenter l'eau de la pompe à la sortie (eau du robinet ou de sortie) et sa connexion avec le tube de pression est située en haut du carter de pompe. Pour minimiser la friction et par conséquent la perte de pression, le diamètre du tube doit être d'au moins ¾ pouces.

Danger: Pendant l'installation, ne pas brancher la pompe sur le réseau.

Risque: L'utilisateur doit prendre les mesures appropriées pour prévenir les dommages dus à un usage excessif de la pompe. Nous ne sommes pas responsables des coûts ou de garantie dans ces cas. ENTRETIEN

Danger: Avant tout entretien ou la localisation d'un défaut, la pompe doit être débranchée de l'alimenta-

tion électrique. Changement d'un câble défectueux doit être effectué par un technicien qualifié.

Respecter les réglementations nationales en matière d'élimination des déchets. Ne pas jeter la machine, les composants de la machine ou l'équipement dans les déchets rési- duels. Si nécessaire, contacter les autorités locales pour connaître les options d'élimina- tion disponibles. En cas d’achat d’une machine neuve ou d’un appareil équivalent chez votre revendeur spécialisé, il est tenu, dans certains pays, de se débarrasser de votre ancienne machine de manière appropriée.RÉSOLUTION DE PANNE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20 ZI-GP1200

Danger dû à la tension électrique! Manipuler la machine avec l'alimentation électrique intacte peut entraîner des bles- sures graves, voire mortelles!

Débrancher la machine de l'alimentation électrique avant de commencer à tra- vailler pour éliminer les défauts! De nombreuses sources d'erreur possibles peuvent être exclues au préalable si la machine est correcte- ment raccordée à l'alimentation électrique. Si vous n'êtes pas en mesure d'effectuer correctement les réparations nécessaires et/ou si vous ne dispo- sez pas des connaissances nécessaires, faites toujours appel à un spécialiste pour résoudre le problème. PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE Le moteur marche mais la pompe n'aspire pas liquide

1. Après le démarrage de la pompe n'est

2. Pendant l'aspiration l´eau rempli se

réduit à cause de l'ouverture de l'ori- fice de décharge de l'eau sur le côté de pression.

3. Fixation insuffisante du tube d'aspira-

1. Remplir la pompe avec de l'eau.

2. Remplir la pompe avec de l'eau. Lors

du redémarrage de la pompe, soule- ver le tube côté de pression verticale- ment 1m de la pompe et garder la dis- tance jusqu'à ce que la pompe com- mence à aspirer.

3. Vérifier l'équipement de pompe,

telles que les connexions, anneau de serrage, y compris l´ensemble d'aspi- ration. La pompe peut aspirer seule- ment à vide.

4. Nettoyez l'écran de filtre et le clapet

inférieur sur la sortie d'aspiration.

5. Pendant l'alimentation, ouvrir la sortie

(robinet ou la buse).

6. Remplir le tube d´aspiration avec de

l'eau et vérifier à nouveau pour au moins 7 minutes après le redémar- rage de la pompe.

7. Réduire la hauteur (moins de 8

8. Vérifier le niveau d'eau dans le puits

4. Blocage du filtre de la soupape infé-

rieure sur l'entrée d'aspiration.

5. L'air ne peut pas sortir du tube de

pression due à un blocage de la sor- tie.

6. Manque d'approvisionnement, en le

8. La clapet inférieure est défectueux et

empêche l'aspiration. Moteur ne démarre pas

1. Pas d'alimentation électrique.

2. Arrêt d´impulseur pour le couvert du

3. Arrêt d´impulseur.

1. Vérifiez la tension d'alimentation.

2. Coupez l'alimentation et retirez le

couvercle de protection avec un tour- nevis, et voir si le ventilateur peut tourner librement.

3. Débranchez l'alimentation électrique,

retirez le couvercle de protection et tourner l'arbre du moteur pour entraî- ner l´impulseur. Flux insuffisant

1. Retrait excessive (> 8m).

2. Obstruction du filtre sur le bas de la

3. L'abaissement excessif de la hauteur

1. Vérifier la hauteur.

2. Nettoyez le filtre.

3. Trempez le clapet inférieur profondé-

le tube d'aspiration et le tube de pres- sion de sortie de l'eau sous pression. L'interrupteur ther- mique arrêter la pompe

1. Surcharge du moteur par la friction

le tube d'aspiration et le tube de pres- sion de sortie de l'eau sous pression. Permanent marche-arrêt de la pompe

1. Pas de soupape fixe sur le tube d'aspi-

1. Vérifier la fixation du clapet inférieure

et du clapet intermédiaire d'aspira- tion. La pompe fonc- tionne en continu (en l'approvisionne- ment d´eau et l'ar- rosage automa- tique)

1. Valeur trop élevée, établie dans le

commutateur de pression

2. Étanchéité insuffisante du côté de

1. Régler la pression correcte avec le

commutateur de pression (débran- cher l'alimentation avant).

Le montage de pièces autres que les pièces de rechange d'origine entraîne la perte de la garan- tie ! Par conséquent, la règle est la suivante : Utiliser uniquement des pièces de rechange ecomman- dées par le fabricant pour le remplacement des composants/pièces. Commandez les pièces de rechange directement sur notre page d'accueil – catégorie PIÈCES DE RECHANGE, ou contactez notre service client

• via notre page d'accueil – Catégorie SERVICE/NEWS - SPARE PARTS,

• par e-mail à l'adresse [e-mail]. Toujours indiquer le type de machine, le numéro de pièce de rechange et la désignation. Afin d'éviter tout malentendu, nous vous recommandons de joindre une copie du plan des pièces détachées à la commande de pièces détachées, sur laquelle les pièces détachées requises sont clairement indiquées, si vous ne faites pas la demande via le catalogue de pièces de re- change en ligne. (CZ) V podobě náhradních dílů ZIPPER používáte náhradní díly, které jsou ideálním způsobem vzájemně zkoordinovány. Optimální přesnost lícování dílů zkracuje dobu montáže a prodlužuje životnost. OZNÁMENÍ

• o utilice el formulario de reclamación o de pedido de piezas de recambio online que encontrará en nuestra página web: AYUDA/NOVEDADES.DÉCLARATION DE GARANTIE (FR) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 38 ZI-GP1200 30 DÉCLARATION DE GARANTIE (FR) 1.) Garantie Les machines ZIPPER sont soumises à la garantie légale en vigueur dans la version actuelle. (Pour les compo- sants électriques et mécaniques, cela correspond à 2 ans (à l'exception des pièces d'usure et des batte- ries/piles), à comp-ter de l'acquisition par le consommateur final/l'acheteur. Pour les piles et les batteries, la garantie légale de 6 mois s'applique à compter de la date d'acquisition par le consommateur final/l'acheteur. Si des défauts surviennent dans ce délai, qui ne sont pas basés sur les détails d'exclusion mentionnés au point 3, la société Zipper réparera ou remplacera l'appareil à sa propre discrétion. 2.) Message Afin de vérifier la validité de la demande de garantie, l'acheteur doit contacter son revendeur, qui signalera le dé-faut à la société Zipper par écrit. Si la demande de garantie est justifiée, la société Zipper récupère l'appareil chez le revendeur. Les retours sans accord préalable avec la société Zipper ne seront pas acceptés. 3.) Dispositions a) Les demandes de garantie ne seront acceptées que si l'appareil est accompagné d'une copie de la facture ori-ginale ou d'un reçu de caisse du partenaire commercial de la société Zipper. La garantie est annulée si l'appareil n'est pas rapporté complet avec tous les accessoires pour la collecte. b) La garantie exclut les travaux gratuits de contrôle, de maintenance, d'inspection ou d’entretien sur l'équipe- ment. Les défauts dus à une mauvaise utilisation par l'utilisateur final ou son revendeur ne seront pas non plus acceptés comme réclamation au titre de la garantie. Par ex. : Utilisation d'un mauvais carburant, dom- mages cau-sés par le gel dans les réservoirs d'eau, carburant dans le réservoir de carburant de l'appareil pen- dant l'hiver. c) Les défauts des pièces d'usure tels que : les balais de charbon, les sacs collecteurs, les couteaux, les rouleaux, les plaques de coupe, les dispositifs de coupe, les guidages, les accouplements, les joints d'étanchéité, les rotors, les lames de scie, les croix de fendage, les coins de fendage, les extensions de coins de fendage, les huiles hydrauliques, les filtres à huile, à air et à essence, les chaînes, les bougies, les mâchoires coulissantes, etc. sont exclus. d) Sont exclus les dommages aux appareils causés par : Une utilisation incorrecte, un mauvais usage de l'ap- pareil ; non conforme à son utilisation normale ; le non-respect des instructions d'utilisation et d'entretien ; la force ma-jeure ; les réparations ou mes modifications techniques par des ateliers non autorisés ou par les clients eux-mêmes. En utilisant des pièces de rechange ou des accessoires non d'origine de la société Zipper. e) Les frais engagés (frais de transport) et les dépenses en cas de réclamations injustifiées au titre de la garan- tie sont à la charge du client ou du revendeur après inspection par notre personnel spécialisé. f) Appareils en dehors de la période de garantie : La réparation n'est effectuée qu'après paiement anticipé ou fac-ture du revendeur selon le devis (frais de transport inclus) de la société Zipper. g) Les droits de garantie ne sont accordés qu'au client d'un revendeur Zipper qui a acheté l'appareil directe- ment chez Zipper. Ces droits ne sont pas transférables si l'appareil est vendu plusieurs fois. 4.) Demandes de dommages-intérêts et autres responsabilités: La responsabilité de la société Zipper se limite dans tous les cas à la valeur marchande de l'appareil. Les droits à dommages-intérêts pour cause de mauvais fonctionnement, de défauts, ainsi que de dommages indirects ou de manque à gagner dus à un défaut pendant la période de garantie ne sont pas reconnus. La société Zipper insiste sur le droit légal de réparer un appareil. SERVICE Après l'expiration de la période de garantie, les travaux de réparation peuvent être effectués par des entre- prises spécialisées appropriées. La société ZIPPER MASCHINEN GmbH se tient à votre disposition pour vous aider en matière de service et de réparation. Dans ce cas, faites une demande de devis sans engagement

• par e-mail à l'adresse [e-mail],
