GLAH 18 Li - Taille-haies Gardenline - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GLAH 18 Li Gardenline au format PDF.
| Type de produit | Taille-haies à accumulateur sans fil |
| Marque / Modèle | Gardenline GLAH 18 Li |
| Longueur de lame | 580 mm |
| Longueur de coupe | 508 mm |
| Écartement des dents | 14 mm |
| Épaisseur de coupe max | 11 mm |
| Nombre de coupes par minute | 2200 /min |
| Tension de l'accumulateur | 18 V DC |
| Capacité de l'accumulateur | 1,3 Ah |
| Temps de charge | 3 à 5 heures |
| Chargeur (entrée / sortie) | 230 V ~ 50 Hz / 21 V DC 500 mA |
| Niveau de pression acoustique LpA | 63,4 dB |
| Niveau de puissance acoustique LWA | 83,4 dB |
| Vibrations poignée (a_hy) | ≤ 2,5 m/s² |
| Poids | 3,3 kg |
| Sécurité | Interrupteur deux mains, protège-main, protection de lame |
| Poignée | Poignée de guidage réglable, poignée arrière rotative (45°/90°) |
| Contenu de livraison | Taille-haies, accumulateur, chargeur, protège-main, protection de lame, tournevis, mode d'emploi |

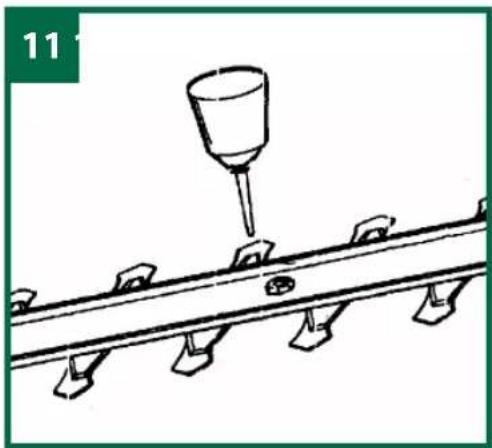

| Entretien | Nettoyer et huiler les lames régulièrement ; nettoyer l'appareil avec un chiffon humide |
| Garantie | 3 ans (pièces d'usure 6 mois) |
FOIRE AUX QUESTIONS - GLAH 18 Li Gardenline
Questions des utilisateurs sur GLAH 18 Li Gardenline
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Taille-haies au format PDF gratuitement ! Retrouvez votre notice GLAH 18 Li - Gardenline et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GLAH 18 Li de la marque Gardenline.
MODE D'EMPLOI GLAH 18 Li Gardenline
Taille-haie à accumulateur • Cesoie per siepi a batteria
Originalbetriebsanleitung • Mode d'emploi d'origine • Istruzioni per l'uso originali
31 Consignes de sécurité
41 Volume de livraison
42 Description de l'appareil
44 Emploi
45 Avant la mise en service
49 Commande
51 Informations
57 Bon de Garantie
Consignes de sécurité
1
Attention!
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations.
Si l'appareil doit être remis à d'autres personnes, remettez-leur aussi ce mode d'emploi.
Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
Consignes de sécurité d'ordre général pour les outils électriques
⚠ AVERTISSEMENT
Lisez toutes les consignes de sécurité et toutes les instructions.
Toute omission lors du respect des consignes de sécurité indiquées plus loin peut entraîner des décharges électriques, un incendie et/ou de graves blessures.
Conservez toutes les consignes de sécurité et toutes les instructions pour l'avenir.
Le terme utilisé dans les consignes de sécurité d' « outils électriques » se rapporte aux outils électriques raccordés au réseau (avec un câble secteur) et aux outils électriques à piles (sans câble secteur).
1. Sécurité du poste de travail
a) Maintenez votre zone de travail propre et bien éclairée. Une zone de travail désordonnée ou mal éclairée peut entraîner des accidents.
b) N'utilisez pas l'outil électrique dans un environnement à risque d'explosion dans lequel des liquides, du gaz ou poussières inflammables sont présentes. Les outils électriques produisent des étincelles capables d'enflammer les poussières ou vapeurs.
c) Maintenez les enfants et autres personnes à distance pendant l'utilisation de l'outil électrique. Une distraction peut vous faire perdre le contrôle de l'appareil.
2. Sécurité électrique
a) La fiche de raccordement de l'outil électrique doit convenir à la prise. La fiche ne doit subir aucune modification, quelle qu'elle soit. N'utilisez aucune fiche d'adaptateur avec des outils électriques mis à la terre. Les fiches sans modification et les prises correspondantes réduisent le risque de décharge électrique.
b) Evitez tout contact avec des surfaces mises à la terre telles celles de conduits, de chauffages, de cuisinières et de réfrigérateurs. Le risque d'une décharge électrique augmente lorsque vous êtes en contact avec un appareil mis à la terre ce qui relie aussi votre corps à la terre.
c) Maintenez les outils électriques à l'abri de toute pluie ou humidité. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.
d) N'utilisez pas le câble de l'appareil électrique à d'autres fins (comme porter l'appareil, le suspendre ou pour tirer la fiche de la prise). Maintenez le câble à l'écart de la chaleur, de l'huile, d'arêtes vives pliage ou de pièces de l'appareil en mouvement. Les câbles endommagés ou emmêlés augmen-
tent le risque de décharge électrique.
e) Si vous travaillez avec des outils électriques à l'air libre, utilisez exclusivement des câbles de rallonge également homologués pour l'utilisation extérieure. L'utilisation d'une rallonge adéquate pour l'emploi à l'extérieur diminue le risque d'une décharge électrique.
f) S'il est impossible d'éviter que l'outil électrique fonctionne dans un environnement humide, utilisez alors un disjoncteur différentiel. L'emploi d'un disjoncteur différentiel minimise le risque d'une décharge électrique.
3. Sécurité des personnes
a) Soyez prudent(e), faites attention à ce que vous faites et utilisez un outil électrique toujours de façon raisonnable. N'utilisez pas l'appareil électrique lorsque vous êtes fatigué(e) ou sous influence de l'alcool ou encore de médicaments. Un petit moment d'inattention pendant l'utilisation de cet outil électrique peut entraîner des blessures très graves.
b) Portez un équipement de protection personnel et toujours des lunettes de protection. Le port d'un équipement de protection personnel comme un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou une protection de l'ouïe, en fonction du type et de l'emploi de l'outil électrique, diminue le risque de blessures.
c) Evitez une mise en service par mégarde. Assurez-vous que l'outil électrique est arrêté avant de le connecter à l'alimentation en courant et/ou de connecter la batterie, l'allumer ou le porter. Si vous portez l'appareil électrique en gardant le doigt sur l'interrupteur ou raccordez l'appareil à l'alimentation réseau alors qu'il est en position en circuit, cela peut entraîner des accidents.
d) Supprimez les outils de réglage ou les tournevis avant de mettre l'appareil électrique en circuit. Un outil ou une clé laissée dans une pièce de l'appareil en rotation peut entraîner des blessures.
e) Evitez une tenue anormale du corps. Veillez à vous tenir de façon sûre et gardez à tout moment l'équilibre. Vous pourrez
ainsi mieux contrôler l'appareil électrique dans les situations inattendues.
f) Portez une tenue appropriée. Ne portez aucun vêtement ou bijou lâche. Gardez les cheveux, vêtements et gants à distance des pièces en mouvement. Des vêtements, des bijoux lâches ou de longs cheveux peuvent être saisis par des pièces en mouvement.
g) Lorsque vous pouvez monter des dispositifs d'aspiration de la poussière et des dispositifs de collecte de la poussière, assurez-vous qu'ils sont bien raccordés et correctement employés. L'utilisation d'une aspiration de poussière peut minimiser les risques entraînés par la poussière.
- Utilisation et maniement de l'outil électrique
a) Ne surchargez pas l'appareil. Utilisez l'outil électrique adéquat pour votre travail. Vous travaillerez mieux et plus sûrement dans la plage de performance donnée si vous utilisez les outils électriques convenables.
b) N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique impossible à mettre en ou hors circuit est dangereux doit être réparé.
c) Tirez la fiche hors de la prise de courant et/ou retirez la batterie avant de réaliser des réglages sur l'appareil, de remplacer les accessoires ou de ranger l'appareil. Cette précaution empêche le démarrage par mégarde de l'appareil électrique.
d) Conservez les outils électriques hors de portée des enfants. Empêchez les personnes qui ne connaissent pas l'appareil de l'utiliser, ainsi que celles qui n'ont pas lu ces instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
e) Entretenez les appareils électriques avec minutieusement. Contrôlez si les pièces mobiles fonctionnent irréprochablement et si elles ne coïncent pas, si des pièces ne sont pas cassées ou assez endommagées pour altérer à la fonction de l'appareil électrique. Faites réparer les pièces endommagées avant d'utiliser l'appareil. Bien des accidents ont pour origine une mauvaise maintenance des outils électriques.
f) Gardez vos outils de coupe propres et aiguisés. Un outil de coupe soigneusement entretenu dont les arêtes de coupe sont vives coince moins souvent et est plus facile à guider.
g) Utilisez l'outil électrique, les accessoires etc les outils, etc. conformément aux instructions. Prenez, ce faisant, en considération les conditions de travail et les activités à réaliser. L'utilisation d'outils électriques dans un autre but que celui prévu peut entraîner des situations dangereuses.
5. MANIPULATION ET EMPLOI SOIGNEUX DES APPAREILS À ACCUMULATEUR
a) Assurez-vous que l'appareil est bien hors circuit avant de mettre l'accumulateur en place. Introduire un accumulateur dans un outil électrique alors que ce dernier est en circuit peut entraîner des accidents.
b) Chargez les accumulateurs uniquement dans des chargeurs recommandés par le producteur. Un chargeur conçu pour un certain type d'accumulateurs risque de s'incendier lorsqu'il est utilisé avec des accumulateurs d'un autre type.
c) Utilisez exclusivement les accumulateurs prévus à cet effet dans les outils électriques. L'utilisation d'autres accumulateurs peut causer des blessures et entraîner des risques d'incendie.
d) Maintenez l'accumulateur, lorsqu'il n'est pas employé, éloigné de trombones, de pièces, clés, clous, vis et tout autre petit objet métallique qui pourrait établir un pontage des contacts. Un court-circuit entre les contacts de l'accumulateur peut entraîner des brûlures, voire même un incendie.
e) Lorsqu'un accumulateur est mal employé, il peut perdre du liquide. Evitez tout contact avec ce liquide. En cas de contact par mégarde, rincez à l'eau claire. Si du liquide entre en contact avec vos yeux, consultez aussi un cabinet médical. Du liquide qui s'échappe d'un accumulateur peut causer des irritations de la peau ou des brûlures.
6. Service
a) Faites réparer votre appareil électrique uniquement par un personnel spécialisé qualifié et uniquement en utilisant des pièces de rechange d'origine. Cela permet de conserver la sûreté de l'appareil électrique.
Consignes de sécurité supplémentaires
- Avant tous travaux sur le taille-haies, retirez le charge par ex. en cas de
- nettoyage de la lame
- contrôle lors de dérangements
- nettoyage et maintenance
- rangement dans un endroit non surveillé
- La machine peut provoquer de graves blessures! Veuillez lire avec attention le mode d'emploi pour un emploi correct, les préparatifs, la réparation, la mise en service et l'entreposage de la machine. Familiarisez-vous avec toutes les pièces de réglage et prenez connaissance des consignes permettant d'employer la machine dans les règles de l'art.
- Le taille-haie doit exclusivement être utilisée en la tenant des deux mains.
- Lors de travaux effectués avec le taille-haie, veillez à bien rester dans une position sûre et à porter des chaussures fixes.
- Ne taillez pas de haies humides, ne vous servez pas du taille-haie sous la pluie et ne le laissez pas posé à l'air libre. Il ne doit pas être utilisé tant qu'il est encore humide.
- Il est recommandé de porter des lunettes de protection et une protection de l'ouïe pendant la coupe.
- Portez la tenue de travail appropriée, telle des gants de ca-outchouc, des chaussures antidérapantes et des vêtements proches de la peau. Portez vos cheveux longs rassemblés dans un filet.
- Evitez une tenue anormale du corps et assurez-vous de bien garder l'équilibre, surtout si vous employez des échelles et marchepieds.
-
Pendant les travaux, tenez l'appareil suffisamment éloigné du corps.
-
Veillez à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de fonctionnement ou de pivotement de l'appareil.
- Portez le taille-haie exclusivement par la poignée de guidage.
- Maintenez le câble hors de la zone de coupe.
- Il faut faire régulièrement contrôler le dispositif de coupe quant à d'éventuels endommagements et faire réparer l'outil de coupe, si besoin, dans les règles de l'art par un service après-vente ISC ou un atelier spécialisé
- Si le dispositif de coupe se bloque, par ex. en raison de branches épaisses etc., le taille-haie doit immédiatement être mis hors circuit, la prise réseau retirée et ce n'est qu'ensuite que la cause du blocage peut être retirée.
- Conservez l'appareil dans un lieu sec, sûr et inaccessible pour les enfants.
- Lors du transport et de l'entreposage, le dispositif de coupe doit toujours être recouvert de la protection correspondante.
- Evitez de trop charger l'outil et de l'employer pour d'autres travaux que ceux pour lesquels il a été conçu, autrement dit, le taille-haie doit uniquement être utilisé pour tailler des haies, des buissons et des arbrisseaux.
- Le taille-haies doit être contrôlé et entretenu régulièrement dans les règles de l'art. Ne remplacez les lames endommagées que par paire. En cas d'endommagement dû à une chute ou un coup, faites immédiatement contrôler l'appareil par un(e) spécialiste.
- Effectuez un entretien et une maintenance consciencieuse de votre outil. Gardez votre outil en bon état de propreté et bien aiguisé pour bien pouvoir travailler en toute sécurité. Respectez les consignes de maintenance et d'entretien.
-
Conformément aux prescriptions de la caisse de prévoyance de l'agriculture, seules les personnes de plus de 17 ans sont autorisées à effectuer des travaux avec des taille-haies électriques. Ceci est autorisé pour les personnes à partir de 16 ans sous surveillance d'une personne adulte.
-
N'utilisez pas la machine si son dispositif de coupe est endommagé ou trop usé.
- Familiarisez-vous avec votre environnement et veillez aux risques probables que vous pourriez ne pas entendre en raison du bruit de la machine.
- L'utilisation du taille-haie doit être évitée lorsque des personnes se trouvent à proximité, en particulier lorsqu'il s'agit d'enfants.
- Il est interdit aux enfants d'utiliser le taille-haies.
- Le bruit au poste de travail peut dépasser 85 dB (A). Dans ce cas, les mesures antibruit et de protection de l'ouïe sont requises pour l'opérateur. Le bruit de l'outil électrique est mesuré conformément aux normes prEN ISO 10518.
- Les oscillations émises sur la poignée ont une amplitude de < 2,5 m/s ^2 et ont été mesurées selon prEN ISO 10518.
Attention! Il n'est pas autorisé d'employer le taille-haie sans protège-main.
Consignes de sécurité spéciales
- Le bloc accumulateur de l'appareil à accumulateur n'est pas chargé lors de la livraison. L'accumulateur doit être chargé avant la première mise en service.
- Le bloc accumulateur atteint sa capacité maximale après env. cinq cycles de charge/ décharge.
- Les accumulateurs se déchargent également lorsqu'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs régulièrement.
- Respectez les données indiquées sur la plaque de type du chargeur. Raccordez le chargeur uniquement à la tension d'alimentation indiquée sur plaque de type.
- Mettez le chargeur et l'appareil à accumulateur à l'abri des enfants.
- Portez une tenue de travail appropriée. Portez des lunettes de protection.
- N'ouvrez jamais l'accumulateur. Evitez le contact avec des accumulateurs usés. Si cela se produit tout de même, nettoyez tout de suite la peau touchée avec de l'eau et du savon. Si de l'acide provenant de l'accumulateur touche l'œil, rincez-le pendant au moins 10 minutes à l'eau claire et consultez immédiatement un médecin.
Neutralisez les autres endroits aspergés immédiatement avec de l'acide doux comme du jus de citron ou du vinaigre.
- Protégez le chargeur et le câble contre l'endommagement et les arêtes acérées. Les câbles endommagés doivent être immédiatement remplacés par un électricien spécialisé.
- Assurez-vous que les contacts avec l'accumulateur ne touchent pas d'autres objets métalliques comme par ex. des clous ou des vis. Il y a risque de court-circuit !
- Après, utilisez uniquement des chargeurs adaptés à l'accumulateur.
- N'utilisez pas de chargeurs endommagés.
- Faites faire les réparations uniquement par le service après-vente cité ou par un marchand spécialisé.
- N'utilisez pas le chargeur livré pour charger d'autres appareils à accumulateur.
- Ne déchargez jamais complètement l'accumulateur. Ceci cause l'endommagement de l'accumulateur !
- Dans l'intérêt d'une grande longévité de l'accumulateur, veillez à un rechargement de l'accumulateur à temps. Ceci est dans tous les cas nécessaire lorsque vous constatez que la puissance de l'appareil à accumulateur diminue.
- Le bloc accumulateur s'échauffe lors d'une forte sollicitation. Laissez le bloc accumulateur se mettre à température ambiante avant le début de la recharge.
- Protégez votre appareil à accumulateur et le chargeur de l'humidité et de la pluie.
- N'utilisez pas l'appareil à accumulateur et le chargeur à proximité de vapeurs et de liquides combustibles.
- Ne jetez pas les accumulateurs usagés au feu.
Danger d'explosion !
- Utilisez le chargeur uniquement à l'état sec et avec une température ambiante de 10-40° C.
- Ne conservez pas l'accumulateur dans un endroit dont la température peut atteindre 50° C, tout particulièrement dans une voiture garée au soleil.
- Il ne faut pas mettre le feu à l'accumulateur ni le soumettre à la combustion.
Conservez bien ces consignes de sécurité.

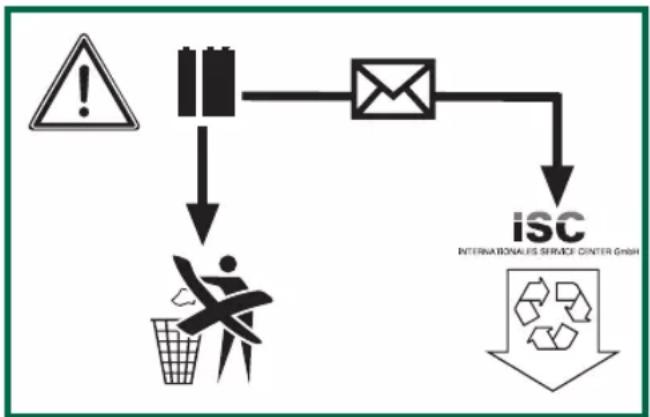

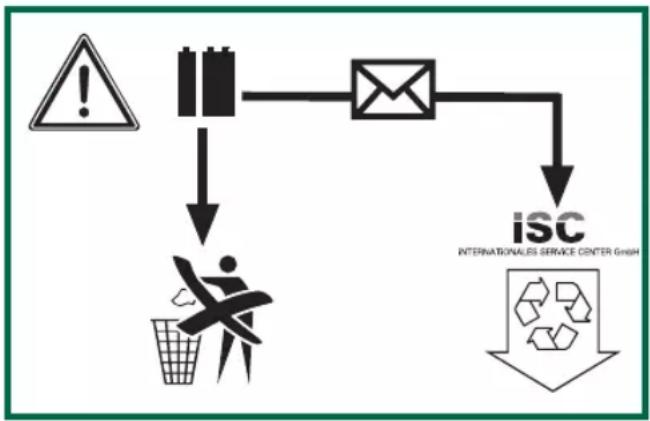

Les accumulateurs et les appareils électriques fonctionnant avec des accumulateurs contiennent des matériaux dangereux pour l'environnement. Ne jetez pas les appareils à accumulateurs dans les ordures ménagères. Après la panne ou l'usure des appareils, enlevez les accumulateurs et envoyez-les à iSC GmbH, Eschenstraße 6, D-94405 Landau, ou, envoyez l'appareil à accumulateurs si ces derniers sont inséparables. Il n'y a qu'à cet endroit qu'une élimination selon les règles de l'art peut être garantie par le producteur.
2 volume
- Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
ATTENTION!
L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

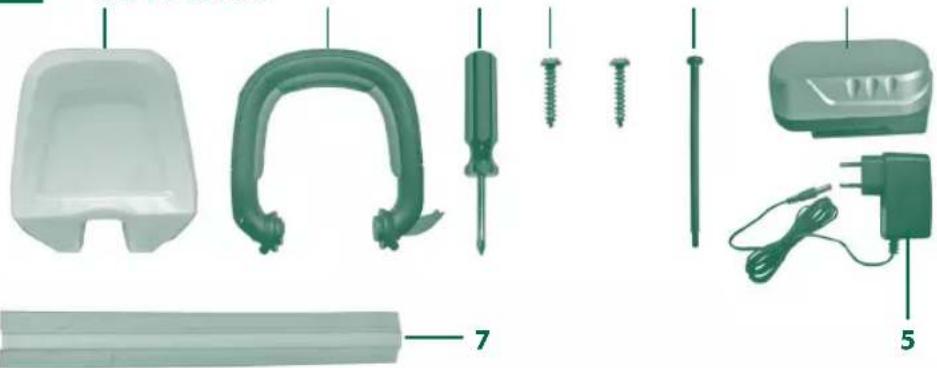

• Taille-haie à accumulateur
- Protège-main
- Poignée de guidage avec touche de commutation
- Chargeur
- Accumulateur
• Protection de lame
• Vis de la poignée de guidage
- Vis du protège-main
• Tourne-vis à empreinte cruciforme
• Mode d'emploi d'origine

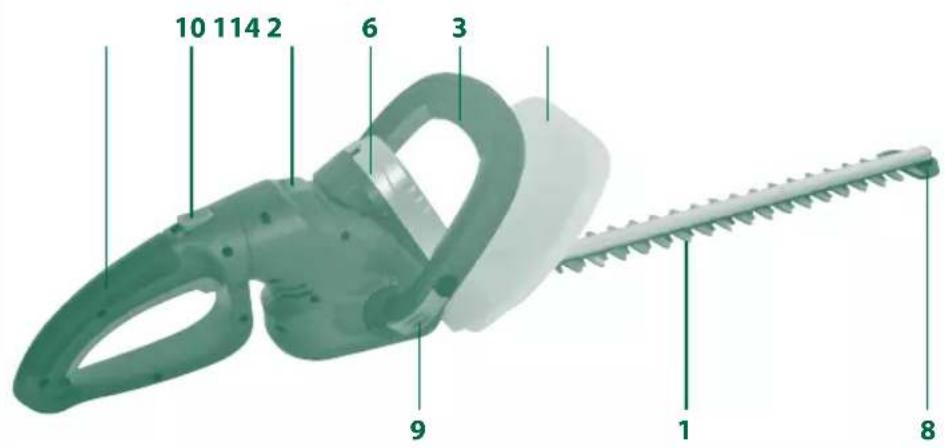

3 Descript
- Lame
- Protège-main
- Poignée de guidage avec touche de commutation
- Poignée avec touche de commutation
- Chargeur
- Accumulateur
- Protection de lame
- Pare-chocs
- Dispositif d'arrêt pour poignée de guidage
- Dispositif d'arrêt de la poignée
- Dispositif d'arrêt de l'accumulateur
- Vis de la poignée de guidage
- Vis du protège-main
- Tourne-vis à empreinte cruciforme
1
231412136
Explication de la plaque indicatrice sur l'appareil (figure 3)
- Avertissement!
- Protéger de la pluie et de l'humidité !
- Avant la mise en service, lisez le mode d'emploi !
- Portez des protections pour les yeux et l'ouïe !
- Déconnectez immédiatement la fiche du réseau dès lorsque le câble est endommagé ou a été coupé.
3
1
2
3
4
5
4Emploi
Ce taille-haies convient à tailler des haies, des buissons et des broussailles.
La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
5Avant la
Montage du protège-main
Enfichez le protège-main (figure 2/rep. 2) comme indiqué dans la figure 4a dans le sens de la flèche. Ensuite, fixez avec les 2 vis (figure 2/rep. 13) comme indiqué dans la figure 4b.
Montage de la poignée de guidage
Enfichez la poignée de guidage (figure 2/rep. 3) comme indiqué dans la figure 4c dans le sens de la flèche.
Attention : le dispositif d'arrêt (figure 4c/rep. 9) doit se trouver sur le côté droit !
Ensuite, serrez à fond la vis (figure 4d/rep. 12) avec le dispositif d'arrêt ouvert (figure 4c/rep. 9) complètement et la desserrer à nouveau d'env. un tour. Fixez ensuite la poignée de guidage en refermant le dispositif d'arrêt (figure 4c/rep. 9).
Poignée de guidage réglable
La poignée de guidage est réglable. Desserrez le dispositif d'arrêt (figure 4c/rep. 9) en l'ouvrant, mettez la poignée de guidage en position souhaitée et fixez à nouveau la poignée de guidage en rabattant le dispositif d'arrêt (figure 4c/rep. 9).

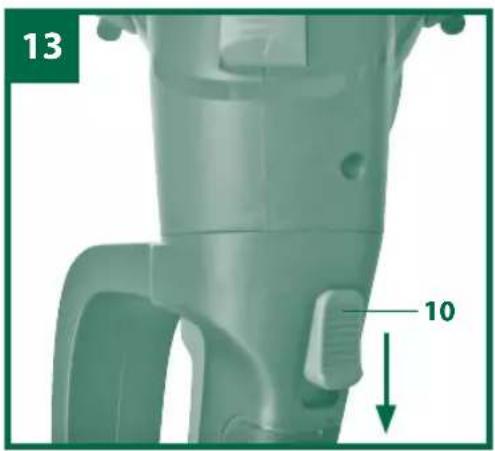

Poignée rotative
Le taille-haies est doté d'une poignée arrière rotative. Elle peut être tournée vers la gauche et vers la droite de 45° comme de 90°.
Tirez dans ce but le coulisseau (figure 13/rep. 10) dans sens de la flèche et tournez la poignée.
Pour faire retourner la poignée, il faut repousser une nouvelle fois le coulisseau (rep. 13/rep. 10) dans le sens de la flèche. Pour réaliser des coupes verticales, il faut tourner la poignée de 90°.

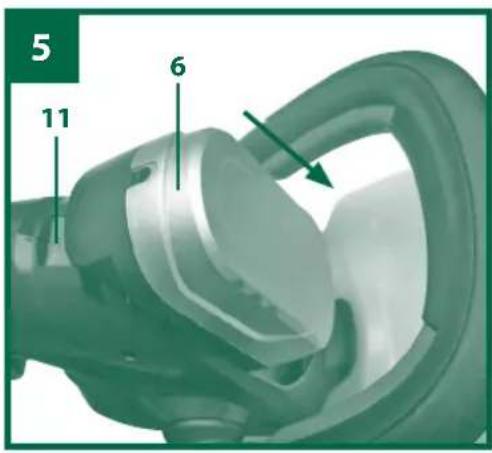

Charge de l'accumulateur

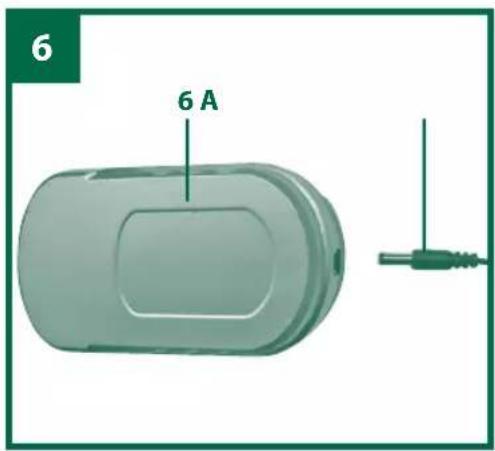

- Sortir le bloc accumulateur de l'appareil. Pour ce faire, appuyez (figure 5) sur le dispositif d'arrêt de l'accumulateur (figure 5/rep. 11).
- Comparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension secteur disponible. Raccordez le câble secteur du chargeur à une prise de courant et enfichez la fiche (fig. 6/pos. A) dans la douille de chargement de l'accumulateur. La DEL rouge indique le processus de charge.
- Le chargeur termine le processus de charge automatiquement lorsque l'accumulateur est complètement chargé (au bout d'env. 3-5 h.). La DEL verte s'allume.
- Pour replacer le bloc accumulateur, poussez-le dans le logement dans le sens de la flèche (figure 5). Pendant le chargement de la batterie, l'accumulateur peut légèrement se réchauffer. Ceci est cependant normal.
Remarque :
Les chargeurs consomment de l'électricité également lorsqu'ils fonctionnent à vide. Pour cette raison, veuillez débrancher le chargeur de la prise de courant une fois le processus de charge terminé.
Si la recharge du bloc accumulateur est impossible, veuillez contrôler
- si une tension du réseau est présente au niveau de la prise de courant
- si le contact est bien irréprochable au niveau des contacts de charge.
Si le chargement du bloc accumulateur reste impossible, nous vous prions de bien vouloir renvoyer
• le chargeur et l'adaptateur de charge
• ainsi que le bloc accumulateur
à notre service après-vente.
Dans l'intérêt d'une longue durée de vie du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est de toute manière nécessaire, lorsque vous constatez que la puissance du coupe-bordure à accumulateur diminue.
Ne déchargez jamais complètement le bloc accumulateur. Ceci entraînerait un défaut du bloc accumulateur NC !
Le taille-haies est doté d'un interrupteur de sécurité deux mains. Ils ne fonctionnent que lorsque la touche de mise en circuit sur la poignée de guidage est appuyée d'une main (fig. 1 / pos. 3) et que de l'autre l'interrupteur sur la poignée (fig. 1/ pos. 4) soit aussi appuyé. Si l'un des organes de commande est relâché, les lames s'arrêtent. Attention ce faisant à la sortie de la lame de coupe.
Consignes de travail
- Outre les haies, il est possible de tailler aussi des buissons et broussailles avec un taille-haies.

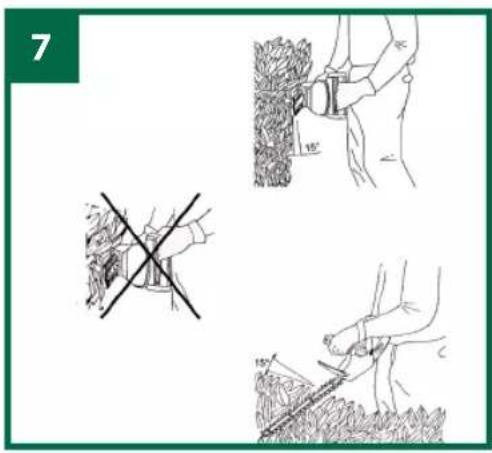

- Vous obtiendrez la puissance de coupe en guidant le taille-haies de manière que les dents de la lame soient dirigés dans un angle d'env. 15° par rapport à la haie (voir figure 7).

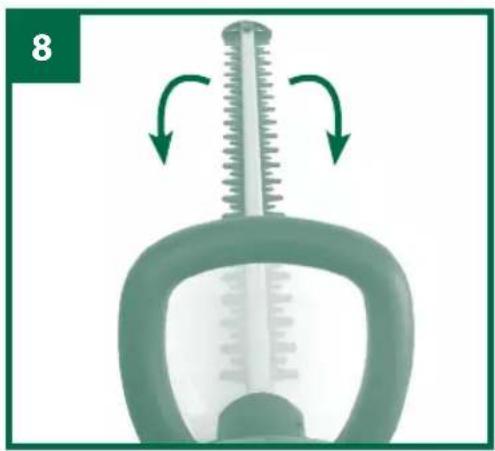

- Les lames coupantes des deux côtés et fonctionnant en sens inverse l'une de l'autre permettent de couper dans les deux sens (voir fig. 8).
- Pour obtenir une hauteur de haie régulière, il est recommandé de tendre un fil comme repère le long de l'arête de la haie. Les branches qui dépassent sont coupées (voir fig. 9).
- Les surfaces latérales d'une haie doivent être coupées d'un mouvement du bas vers le haut en forme d'arcs (voir figure 10).
Nettoyage, maintenance et commande de pièces de rechange
Avant de déposer et nettoyer le taille-haies, le mettre hors circuit et retirer la batterie.
Nettoyage
- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
- Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
- Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
- Retirez les dépôts du capot de protection à l'aide d'une brosse.
Brosses à charbon
Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.
Maintenance
- Pour toujours obtenir une meilleure performance, les lames doivent être régulièrement nettoyées et graissées. Eliminez les dépôts à l'aide d'une brosse et appliquez une fine couche d'huile (fig. 11).
- Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.
- Pour l'entreposage du taille-haies, on peut le suspendre par les trous dans le Pare-chocs (fig. 12) avec la protection de lame montée à un clou, une vis ou autre matériel du même genre.
Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info
Stockage
Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.
Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être ré-introduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !
Élimination des piles
Les piles comprennent des matériaux polluant l'environnement. Ne jetez pas les piles dans les ordures ménagères, dans le feu ni dans l'eau. Les piles doivent être collectées, recyclées ou éliminées dans le respect de l'environnement. Envoyez vos piles usées à l'entreprise ISC GmbH, Eschenstraße 6 à D-94405 Landau /Allemagne. A cet endroit, une élimination selon les règles de l'art peut être garantie par le producteur.
Données techniques
Longueur de lame 580 mm
Longueur de coupe 508 mm
Ecart des dents 14 mm
Epaisseur de coupe max 11 mm
Coupes/mini 2200
Temps de charge 3-5 h
Niveau de pression acoustique L _pA ......63,4 dB
Niveau acoustique L _WA 83,4 dB
Vibrations a_hy ≤ 2,5m / s^2
Poids 3,3 kg
Accumulateur
Tension 18 V d.c.
Capacité 1,3 Ah
Chargeur
Tension du secteur 230 V \~ 50 Hz
Tension/Courant de sortie ....21 V d. c./500 mA
Informations supplémentaires sur les outils électriques
Avertissement !
La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.
Limitez le niveau sonore et les vibrations à un minimum !
- Utilisez exclusivement des appareils en excellent état.
- Entretenez et nettoyez l'appareil régulièrement.
- Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
- Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
- Déficience auditive si aucun casque anti-bruit approprié n'est porté.
- Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
- Blessures par coupure si l'on touche l'outil de coupe à mains nues
Uniquement pour les pays de l'Union européenne
Ne jetez pas les outils électriques dans les ordures ménagères !
Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application en droit national, les outils électriques usés doivent être collectés à part et apportés à un recyclage respectueux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi : le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la loi sur le cycle des matières et des déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.
Sous réserve de modifications techniques.
Bon de Garantie
8
La garantie est valable pour une durée de trois ans à dater du jour de l'achat ou de la livrai-son effective des articles. Elle ne peut être reconnue valable que sur production du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux documents.
Le fabricant s'engage à traiter gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d'opter à sa convenance entre une réparation, un échange, ou un remboursement en espèces. La garantie ne s'applique pas aux dommages survenus à l'occasion d'un accident, d'un événement imprévu (foudre, inondation, incendie, etc.), d'une utilisation inappropriée ou d'un transport sans précaution, d'un refus d'observer les recommandations de sécurité ou d'entretien, ou de toute forme de modification ou de transformation inappropriée.
La garantie pour les pièces d'usures et consommables (comme par exemple les ampoules, les batteries ou les pneus) est valable 6 mois dans le cadre d'une utilisation normale et conforme. Les traces d'usures causées par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la garantie.
L'obligation légale de garantie du fournisseur n'est pas limitée par la présente garantie. La durée de validité de la garantie ne peut être prolongée que si cette prolongation est prévue par des dispositions légales. Dans les pays où les textes en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pièces détachées, et/ou une régle-mentation des dédommagements, ce sont les obligations minimum prévues par la loi qui seront prises en considération. L'entreprise de service après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectués par le dépo-sant sur le produit lors de l'envoi en réparation.
Après l'expiration de la durée de garantie, il vous est toujours possible d'adresser les appa-reils défectueux aux services après-vente à des fins de réparation. Mais en dehors de la période de garantie, les éventuelles réparations seront effectuées à titre onéreux. Au cas où les réparations seraient payantes, vous serez avertis auparavant.
Désignation du fabricant/de l'importateur : Einhell Germany AG,
Désignation du produit: Taille-Haie
N° d'identification du fabricant/du produit: 34.105.36
N° d'article: 62401
Période de promotion: 05/2012
Nom et siège social de l'entreprise: Aldi Suisse AG, Niederstettenstrasse 3, 9536 Schwarzenbach SG
Explication de la défaillance con-statée: ....
Nom de l'acheteur:
Code postal/Ville:
Rue:
Tél./courriel:
Signature:
KUNDENDIENST • SERVICE APRÈS-VENTE ASSISTENZA POST-VENDITA
CH +41/52/2358787
www.isc-gmbh.info
GLAH 18 Li
