Prime C2 Pro - Lampe de poche ArmyTek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe de poche
Marque	ArmyTek
Modèle	Prime C2 Pro
LED / Optique	Cree XHP50.2 / Lentille TIR
Flux lumineux maximal	2400 lumens
Portée lumineuse	123 m
Alimentation	1x batterie Li-Ion 18650 (max 70 mm, décharge 10 A)
Dimensions (longueur x diamètre du corps x diamètre de la tête)	117.7 mm x 20.5 mm x 25.4 mm
Poids (sans/avec batterie)	68 g / 118 g
Résistance à l'eau et à la poussière	IP68, immersion jusqu'à 10 m pendant 2 h
Résistance aux chocs	Chute jusqu'à 10 m
Modes principaux	Turbo (3 niveaux), Base (3 niveaux), Luciole (3 niveaux), Strob (3 niveaux)
Stabilisation de luminosité	Complète (lumière constante)
Protection contre la surchauffe	Active au-dessus de +58 °C (baisse progressive de luminosité)
Indicateur multicolore	Température, niveau de charge, état de fonctionnement (désactivable)
Chargeur magnétique	Inclus, avec indicateur LED (vert, orange, rouge)
Batterie incluse	18650 Li-Ion 3500 mAh
Contenu de livraison	Lampe, batterie, chargeur USB magnétique, clip, étui, 2 joints toriques de rechange, manuel
Garantie	10 ans (sauf piles, chargeurs, boutons : 2 ans)
Entretien et nettoyage	Nettoyage des filets et joints 1-2 fois par an, graisse silicone type Nyogel 760G
Stockage	Retirer la batterie en cas de stockage prolongé
Sécurité	Verrouillage par dévissage du couvercle arrière (1/4 tour)
Pièces détachées et réparabilité	Joints toriques de rechange fournis

FOIRE AUX QUESTIONS - Prime C2 Pro ArmyTek

Comment installer ou remplacer la batterie ?

Dévisser le couvercle arrière, insérer la batterie avec le pôle positif (+) vers la tête, puis revisser complètement. Utilisez une batterie Li-Ion 18650 d'une longueur maximale de 70 mm et un courant de décharge inférieur à 10 A.

Comment charger la lampe avec le chargeur magnétique ?

Dévisser le couvercle arrière de 1/4 de tour et connecter le chargeur magnétique à l'arrière de la lampe. La LED du chargeur indique l'état : rouge constant = charge en cours, vert constant = charge terminée.

Quels sont les modes d'éclairage disponibles ?

Les modes sont : Turbo (3 niveaux : 815, 1710, 2400 lm), Base (3 niveaux : 40, 150, 350 lm), Luciole (3 niveaux : 0,15, 1, 5 lm) et Strob (3 niveaux : 150 lm/1 Hz, 2400 lm/1 Hz, 2400 lm/10 Hz).

Comment passer en commande étendue ?

Éteignez la lampe, dévissez le couvercle arrière de 1/4, appuyez sur le bouton et maintenez-le enfoncé tout en revissant complètement le couvercle. Relâchez ensuite le bouton. La commande étendue ajoute des accès directs par double/triple/quadruple clic.

Que faire si la lampe surchauffe ?

La lampe possède un contrôle actif de température : à l'approche de +58 °C, la luminosité baisse automatiquement pour éviter la surchauffe. Si la température atteint un niveau d'alarme, la diode clignote 3 fois toutes les 2 secondes.

Comment activer le verrouillage (LOCK) ?

Dévisser le couvercle arrière de 1/4 de tour. Cela désactive les allumages intempestifs et éteint aussi l'indication couleur de charge.

Quelle est l'indication de batterie faible ?

Lorsque la charge passe sous 25%, une diode orange clignote une fois toutes les 2 secondes. En dessous de 10%, elle clignote rouge une fois par seconde. La luminosité diminue progressivement pour optimiser l'utilisation.

Que faire si le chargeur clignote orange ?

Un clignotement orange indique une tension USB trop faible ou un mauvais contact. Nettoyez le couvercle arrière et les filets, ou utilisez une autre source d'alimentation.

Comment nettoyer les joints d'étanchéité et les filets ?

Démontez le couvercle, retirez délicatement le joint torique avec un cure-dent, nettoyez-le avec un chiffon doux (sans solvant). Nettoyez les filets avec une brosse et de l'alcool éthylique (sans en mettre à l'intérieur). Graissez ensuite les filets et le joint avec de la graisse silicone type Nyogel 760G. Répétez 1 à 2 fois par an.

Qu'est-ce qui est couvert par la garantie de 10 ans ?

La garantie couvre la réparation gratuite de la lampe pendant 10 ans (sur justificatif d'achat). Sont exclus : les batteries, chargeurs, boutons et boîte de contact à fiches (garantie 2 ans), ainsi que les dommages dus à une utilisation non conforme, modifications non autorisées, immersion dans l'eau de mer, etc.

MODE D'EMPLOI Prime C2 Pro ArmyTek

Merci d'avoir choisi le produit Armytek.

Nous vous prions de prendre connaissance de la notice avant l'utilisation.

Spécifications

Lampe torche pour tous les jours : boîtier compact, bouton latéral pratique, anodisation mate spéciale sans relief irritant. Étui en nylon durable, puissant aimant intégré et clip amovible en acier

Lampe pour vélo : boitier en aluminium de qualité aéronautique durable et léger, résistance aux chocs améliorée, nouveaux ressorts pour une meilleure protection de la batterie et du driver. Lumière constante sans scintillement, support à dégagement rapide en option

- Une électronique puissante fournit un impressionnant flux de lumière de 2400 lumens et un record de 6.5 mois en mode Luciole. Lumino-sité constante même à basse température et lorsque la batterie n'est pas complètement chargée

- Indicateur multicolore de la température, du niveau de charge et de l'état de fonctionnement avec la possibilité d'éteindre le dernier

- Faisceau large et pratique grâce à un système optique entièrement repensé, lentille TIR protégée contre les rayures par un verre antireflet trempé

- La technologie innovante vous permet d'utiliser n'importe quelle batterie li-lon 18650 avec un courant de décharge de 10A, tout en offrant une protection complète contre les courts-circuits, et ce, même en cas de contact du port magnétique avec des objets métalliques

- Protection active et en temps réel contre la surchauffe au-dessus de +58 °C

- Protection totale contre l'eau, la saleté et la poussière selon la norme IP68 : la lampe continue de fonctionner jusqu'à une profondeur de 10 mètres. Résiste à des chutes pouvant aller jusqu'à 10 mètres de hauteur

- Port magnétique fiable et étanche

Nom du modèle Prime C2 Pro (White)
LED/Type d'optique Cree XHP50.2/TIR
Stabilisation de la luminosité COMPLÈTE (lumière constante)
Flux lumineux 2400 lm
Force maximale de la lumière 3800 cd
Un faisceau focalisé : Un faisceau large 70°:120°
Portée lumineuse 123 m
Modes, flux lumineux et temps de fonctionnement (les mesures ont été faites pour batterie 18650 Li-lon 3500 mAh avant que la luminosité ne tombe à 10% de la luminosité d'origine)	Turbo3 2400 lm/2 h 48 min (610 lm au bout de 30 sec)
	Turbo2 1710 lm/2 h 48 min (610 lm au bout de 1 min 30 sec)
	Turbo1 815 lm/2 h 44 min (610 lm au bout de 22 min)
	Base3 350 lm/5 h 20 min
	Base2 150 lm/12 h 30 min
	Base1 40 lm/40 h 30 min
	Luciole3 5 lm/12 jours
	Luciole2 1 lm/40 jours
	Luciole1 0.15 lm/200 jours
	Strob3 2400 lm/10 Hz/5 h 45 min (610 lm au bout de 2 min)
	Strob2 2400 lm/1 Hz/12 h (610 lm au bout de 10 min)
	Strob1 150 lm/1 Hz/55 h
Alimentation	1x18650 Li-lon
La longueur/diamètre du corps/diamètre de la tête	117.7 mm/20.5 mm/25.4 mm
Poids sans/avec batterie	68 g/118 g
Immersion dans l'eau et Résistance aux chocs	IP68, 10 m de profondeur pendant 2 h. Chute d'une hauteur allant jusqu'à 10 m

Par rapport aux lampes à lumière blanche, le flux lumineux des lampes à lumière chaude est inférieur d'environ 7%, et la portée du faisceau est inférieure d'environ 3%.

Toutes les données présentées ci-dessus ont été mesurées conformément à la norme ANSI/NEMA FL1-2009. Les tests sont effectués sur la batterie fournie.

Les données peuvent varier en fonction des conditions environnementales, de la dissipation thermique et d'autres facteurs.

Contenu de livraison

Lampe, batterie 18650 Li-Ion 3500 mAh, chargeur USB magnétique, clip, étui, 2 joints toriques de rechange, manuel d'utilisateur.

Le fabricant se réserve le droit de modifier la configuration à sa propre convenance sans apporter de modifications au manuel. Les spécifications peuvent être modifiées sans avis préalable.

Préparations préalables

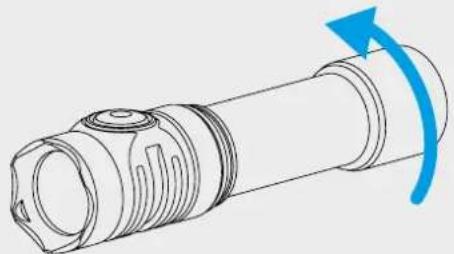

POUR INSTALLER/REEMPLACER LA BATTERIE :

1. Dévisser le couvercle arrière de la lampe.
2. Insérez la batterie avec le contact positif (+) vers la tête de la lampe.
3. Remettez le couvercle arrière de la lampe en place et serrez complètement.

La lampe est prête a être utilisée.

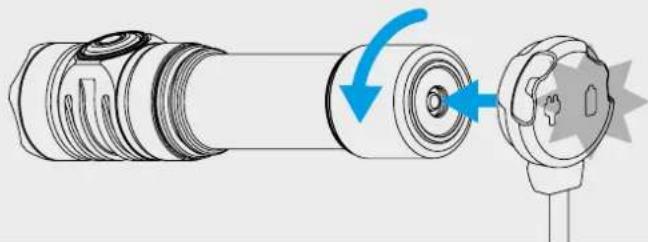

LE CHARGEMENT MAGNÉTIQUE :

Dévisser le couvercle arrière de la lampe à 1/4 et connectez le chargeur magnétique à la partie arrière de la lampe.

INDICATEURS D'ÉTAT DE CHARGEUR

Le chargeur n'est pas connecté :

- Vert constant — l'appareil est en mode d'attente.

Le chargeur est connecté :

- Vert clignotant — la mesure de niveau de tension dans la batterie est en cours.

• Rouge clignotant — dévissez le couvercle arrière de la lampe à 1/4 pour débuter le chargement.
• Orange clignotant – la tension de sortie USB du bloc d'alimentation est trop faible pour continuer à charger correctement, ou bien il y a un mauvais contact entre le chargeur et la batterie. Nettoyez le couvercle arrière et les filets des pièces de la lampe, ou utilisez une autre source d'alimentation.
• Rouge constant – chargement avec courant de charge nominal.
• Orange constant – la tension de sortie USB du bloc d'alimentation est trop faible et il est possible que le courant de charge soit réduit.
• Vert constant – le chargement est terminé.

Mode d'exploitation

Préparation à l'utilisation: Dévissez le couvercle arrière de la lampe.

COMMANDE FACILE

Modes: Luciole1, Luciole2, Modes de Base, Mode Turbo (dernier utilisé dans la Commande étendue, Turbo2 par default).

1 clic: Lancement du dernier mode utilisé.

Appui et maintien: Lancement du défilement des Lucioles. Relachez le bouton pour choisir. Le maintien prolongé déclenche le défilement cyclique des modes de Base.

Etat allumé:

1 clic: Extinction de la lampe.

Appui et maintien: Passage au défilement cyclique des modes de Base à partir de tout mode. A partir du mode Luciole1 le défilement des modes de Base commence après le défilement des Lucioles. Relachez le bouton pour choisir.

2 clics: Déclenchement du Turbo à partir de tout mode. Double clic répété – retour vers le dernier mode utilisé.

COMMANDE ETENDUE

Pour changer le type de commande, dévissez de 1/4 le couvercle arrière de la lampe éteint, appuyez sur le bouton et fermez le couvercle, en maintenant le bouton appuyé.

1 clic: Lancement du dernier mode utilisé.

Appui et maintien: Allumage de la Luciole1 [Section 1]. Le maintien prolongé déclenche le défilement cyclique des modes: Luciole1 - Luciole2 - Luciole3 - Base1 - Base2 - Base3 - Turbo1.

Etat allumé:

1 clic: Extinction de la lampe.

Appui et maintien: Défilement cyclique des modes dans la Section actuelle.

Tout état:

2 clics: Allumage du mode de Base [Section 2]. Un double clic répété permet de changer de modes dans la [Section 1] et la [Section 2].

3 clics: Allumage du mode Turbo [Section 3].

4 clics: Allumage du Strob [Section 4].

Automémorisation. Une fois la lampe éteinte, le mode précédemment utilisé est mémorisé pour pouvoir accéder rapidement à ce dernier en rallumant la lampe.

Modes sécurisés d'une forte luminosité. Les modes Turbo offrent une forte luminosité de la lampe jusqu'à ce que sa température et le courant de batterie ne dépassent pas les valeurs critiques.

Le système d'allumage sécurisé (augmentation progressive d'intensité de lumière) et de stabilisation numérique empêche la décharge excessive ou la surchauffe de la batterie et permet d'augmenter la durée de luminescence et la durée de vie de la batterie.

Le système de contrôle actif de la température. A l'approche de +58 °C la température critique de la lampe, la luminosité baisse jusqu'à un niveau de sécurite permettant à la lampe d'éviter la surchauffe. Dans les conditions de bon refroidissement, la luminosité reste constante.

Indication d'avertissement de la tension et de la température de la lampe.

Niveau bas de charge de la batterie. Lorsque le niveau de charge devient environ <25%, la diode de couleur commence à clignoter en orange une fois toutes les deux secondes. A une nouvelle baisse de tension démarre la diminution graduelle de luminosité permettant d'optimiser l'utilisation de la batterie et d'assurer la sécurité de l'utilisateur. Si la luminosité du mode (sauf des Lucioles et Base1) chute en dessous d'environ 25% du niveau normal, la diode principale clignotera 2 fois. À un niveau de charge critique environ <10%, la diode de couleur clignote en rouge 1 fois par seconde.

Haute température. Lorsque la température monte jusqu'au niveau d'alarme, la diode clignote 3 fois toutes les deux secondes. Au niveau critique la diode clignote 3 fois chaque seconde. La luminosité baisse progressivement jusqu'au niveau de sécurité.

Fonction LOCK. Pour éviter les allumages intempestifs ou accidentels lors du transport/stockage il faut dévisser le couvercle arrière à 1/4. L'indication en couleur de charge/décharge de la batterie sera aussi désactivée.

Indication en couleur de charge/décharge de la batterie. Des clignotements courts toutes les 4 secondes indiquent la tension de la batterie même lorsque la lampe est éteinte (jusqu'à ce que le niveau de charge tombe à un niveau critique). En outre, cela permet de repérer la lampe laissée dans l'obscurité.

Activer/désactiver l'indication en couleur de charge/décharge de la batterie. Par défaut l'indication en couleur est désactivée dans les Lucioles (il s'éteint après 10 secondes de fonctionnement) et en état éteint. Pour activer/désactiver il faut dévisser le couvercle arrière à 1/4, presser bouton et sans le relâcher, visser et dévisser le couvercle. L'état est mémorisé même après le changement de piles. Une dépense ultra-faible d'énergie assure un fonctionnement maximal de l'indication en couleur.

Précautions

Pour un fonctionnement stable de la lampe, nous recommandons des batteries originales Li-Ion 18650 d'une longueur maximale de 70 mm et un courant de décharge inférieur à 10A.

Dans les modes Turbo, Strob2 et Strob3, la lampe peut chauffer et la batterie se décharger rapidement. Ne laissez pas la lampe torche sans surveillance, car une lumière puissante peut fortement chauffer les objets à proximité et même provoquer un incendie. Ne chargez pas la batterie de la lampe de poche lorsque la température ambiante est inférieure à 0 °C.

1. Suivez attentivement cette notice et les recommandations d'utilisations des batteries.

2. Utilisez des batteries recommandées.

3. Respectez le sens de la polarité (+/-).

4. N'essayez pas de modifier la lampe et/ou ses composants. Une quelconque modification entraîne l'annulation de la garantie.

5. Ne laissez pas l'eau ou d'autres liquides pénétrer à l'intérieur de la lampe.

6. Ne dirigez pas le faisceau lumineux directement dans les yeux de personnes ou d'animaux. L'intensité lumineuse peut abîmer les yeux et provoquer un aveuglement de courte durée.

7. Toute utilisation de la lampe par les enfants doit s'effectuer sous la surveillance d'un adulte.

La société décline toute responsabilité quant au risque éventuel de blessure provenant ou résultant de l'usage incorrect du produit.

Entretien et stockage

Il est recommandé de nettoyer les filets et les bagues d'étanchéité de la lampe 1-2 fois par an. Enlever le salissement et le vieux lubrifiant de la lampe. N'oubliez pas qu'une résistance fiable à l'eau et à la poussière ne peut pas être assurée par des bagues usés, et que le salissement et le manque de lubrifiant entraînent une usure rapide des joints et des filets.

Pour nettoyer les filets, vous devez:

1. Dévisser le couvercle arrière et retirer avec précaution la bague d'étenchéité à l'aide d'un cure-dent (l'utilisation d'objets tranchants métalliques peut endommager l'anneau).
2. Essuyer soigneusement la bague d'étanchéité avec un chiffon doux (ou avec une serviette en papier) sans utiliser de solvants. Si la bague d'étanchéité est usée ou endommagée, elle doit être remplacée par une neuve.
3. Nettoyer soigneusement les filets métalliques avec une brosse en utilisant de l'alcool éthylique. Cependant, il faut veiller à ce que l'alcool ne pénètre pas à l'intérieur de la lampe. Cela peut entraîner son dysfonctionnement.

Une fois le nettoyage terminé, les filets et la bague d'étanchéité réinstallés doivent être graissés avec de la graisse silicone à base de polyalphaoléfine, par exemple Nyogel 760G. L'utilisation d'autres lubrifiants est inadmissible. En cas d'utilisation fréquente ou dans les endroits saturés de poussière il est recommandé de nettoyer et de lubrifier suivant les besoins.

IL EST DECONSEILLE de laisser les batteries (surtout les piles non rechargeables) dans le compartiment à batteries pendant les périodes de stockage prolongé, car elles peuvent couler et endommager les pièces intérieures de la lampe. Si vous maintenez la lampe avec des batteries à l'état prêt à utiliser, insérez des batteries neuves et rechargées, gardez la lampe à la température autorisée pour les batteries et vérifiez leur état au moins une fois par mois. Si vous remarquez des signes d'endommagement des batteries, retirez-les immédiatement de la lampe et mettez-les hors service.

Garantie et service

La société garantit la réparation gratuite de la lampe pour une durée de 10 ans à partir de la date d'achat en cas de présence d'un justificatif d'achat (sauf les batteries, chargeurs de batterie, boutons, boîte de contact à fiches dont la garantie est 2 ans). Sont exclus de cette garantie:

1. Exploitation non conforme.
2. Les transformations et les modifications non autorisées.
3. Utilisation dans des liquides chlorés, contaminés ou dans l'eau de mer.

4. L'immersion dans un liquide lorsque l'étanchéité est perturbée.

5. Utilisation à une température élevée ou au contact avec des substances chimiques, notamment le liquide des piles d'alimentation défaillantes.

6. L'utilisation de piles de mauvaise qualité.

La representation à EU

Deutschland, 10551 Berlin, Jonasstraße 6 [phone] · [e-mail] www.armytekstore.de
