MODE D'EMPLOI GPT-12004 VOLTCRAFT

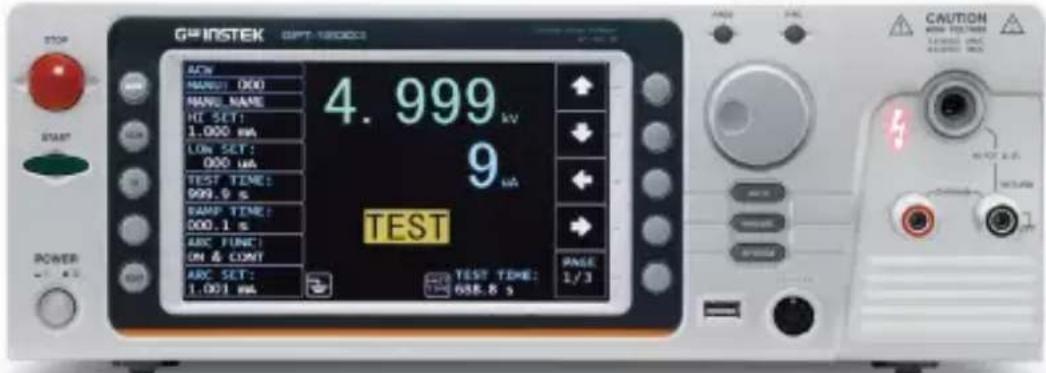

Analyseur de sécurité électrique

Serie GPT-12000

Guide de Demarrage Rapide

FR

CONSIGNES DE SECURITE

Ce chapitre contient des instructions de sécurité importantes qu'il convient de respecter pour l'utilisation et le stockage du générateur de fonctions. Lisez-les avant toute utilisation pour assurer votre sécurité etmaintenir le générateur de fonctions dans un état optimal.

Symboles de sécurité

Ces symboles de sécurité peuvent figurer dans le manuel ou apparaitre sur l'appareil.

Avertissement

Avertissement: signale des situations ou des pratiques susceptibles d'entrainer des risques de blessure ou d'accident mortel.

Attention : signale des situations ou des pratiques susceptibles d'endommager le produit ou de provoquer d'autres dommages matériels.

DANGER : haute tension

Attention : consulter le manuel

Ne jetez pas les équipements électroniques dans les ordures menagères non sujettes au tri sélectif. Veuillez utiliser une installation de collecte séparée ou contacter le fournisseur auprès duquel vous avez acheté l'appareil.

Cordon d'alimentation pour le Royaume-Uni

En cas d'utilisation du générateur de fonctions au Royaume Uni, vérifie que le cordon d'alimentation est conforme aux consignes de sécurité suivantes.

REMARQUE: le câblage de ce cordon / cet apparéil ne doit être effectué que par un technicien compétent.

AVERTISSEMENT : CET APPAREIL DOIT ETRE MISA LA TERRE.

IMPORTANT : les fils de ce cable utilisent le code de couleurs suivant:

Vert/Jaune: Terre

Bleu: Neutre

Marron: Tension (Phase)

Etant donné que les couleurs des fils des principaux cables secteur ne correspondant pas nécessairement à celles figurant sur la fiche mâle ou l'instrument, procédez comme suit :

Le fil vert et jaune doit être branché sur la borne de terre, qui est indiquée par la dette E, le symbole ou est de couleur verte ou vert et jaune.

Le fil bleu doit être raccordé à la borne marquée de la lecture N ou de couleur bleue ou noire.

Le fil marron doit être raccordé à la borne marquee de la dette L ou P, ou de couleur marron ou rouge.

En cas de doute, consultez la documentation de votre équipement ou contactez vous fournisseur.

Le cable ou l'appareil doit être protégé par un fusible secteur HBC homologué d'une capacité suffisante : reportez-vous aux indications de capacité indiquées sur

l'équipment et/ou dans la documentation. A titre indicatif, un cable de 0,75mm^2 doit être protégé par un fusible de 3 A ou de 5 A. Les conducteurs de plus gros calibre nécessitant habituèlement des fusibles de 13 A, suivant la méthode de branchement utilisé.

Tout fil apparent émanant d'un cable, d'une prise ou d'une connexion branché dans une prise sous tension est extrémement dangereux. Si un cable ou une prise est considéré comme dangereux, coupez l'alimentation secteur et retirez le cable, tous les fusibles et les ensembles de fusibles. Tous les câblages dangereux doivent être immédiatement détruits et replacés conformément à la norme ci-dessus.

Dé MARRAGE

Présentation du modele

Caracteristiques Principales

Performances	• ACW: 5 kV AC • DCW: 6 kV DC • IR: 50 V ~ 1200 V (mesure par 50 V) • GB: 3 A ~ 32A • CONT: 100mA
Caractéristiques	• Contrôle montée en puissance • Contrôle descente de la rampe • Décharge de sécurité • 100 conditions de test (mode MANU) • 100 tests automatiques (mode AUTO) • Au-dessus de la température, la tension et la protection de courant • Indicateurs réussite, échec, test, haute tension et prét • Sortie PWM (90% d'efficacité, fiabilité accrue)
	• Verrouillage (configurable)
	• Sortie panneau arrêté
Interface	• Télécommande démarrage / arrêt du terminal d'interface
	• Interface RS232 / USB pour la programmation
	• Interface GPIB ou LAN en option pour la programmation
	• Port Signal E/S pour succès / échec / surveillance de test et le contrôle de démarrage / arrêt / verrouillage

Apparance

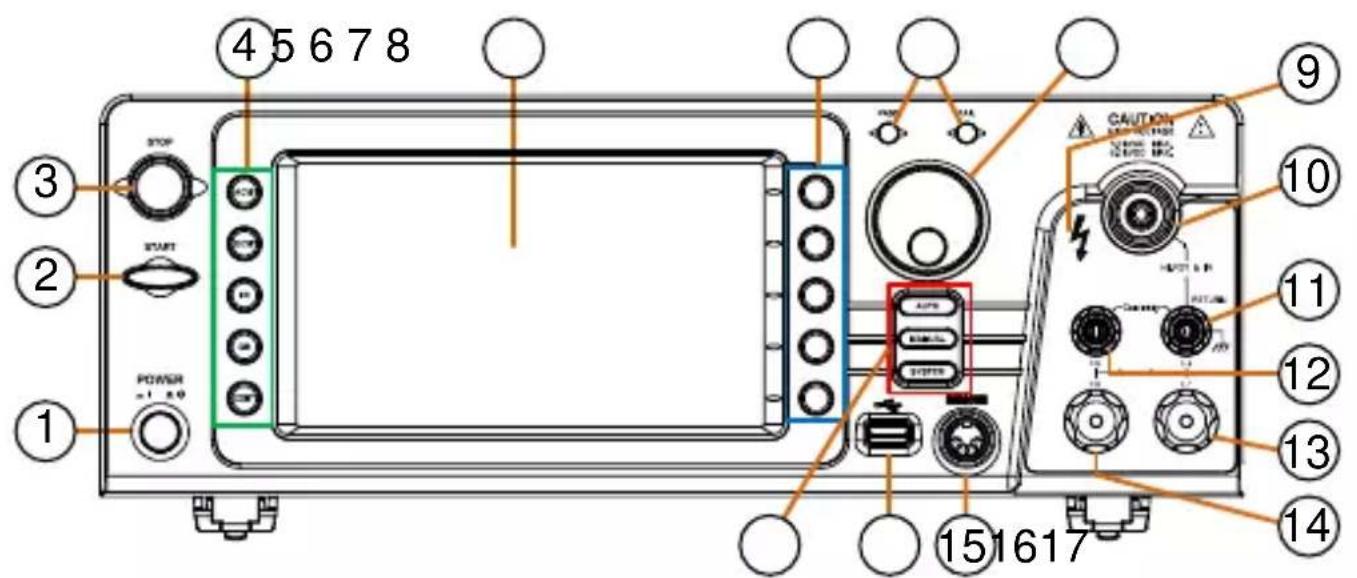

Panneau avant

Description
1. Interrupteur d'alimentation	2. Bouton START
3. Bouton STOP	4. Touches de fonction de test (zone verte)
5. Affichage	6. Touches programmables (zone bleue)
7. Indicateurs REUSSITE / ECHEC	8. Molette
9. Indicateur haute tension	10. Connecteur de sortie haute tension
11. Borne de SENSE L et RETOUR	12. Borne de SENSE H et sortie
13. Source L(GPT-12004 seulement)	14. Source H (GPT-12004 seulement)
15. Borne REMOTE	16. Connecteur d'interface USB-A
17. Boutons de mode (AUTO, MANUAL, SYSTEM dans la zone rouge)

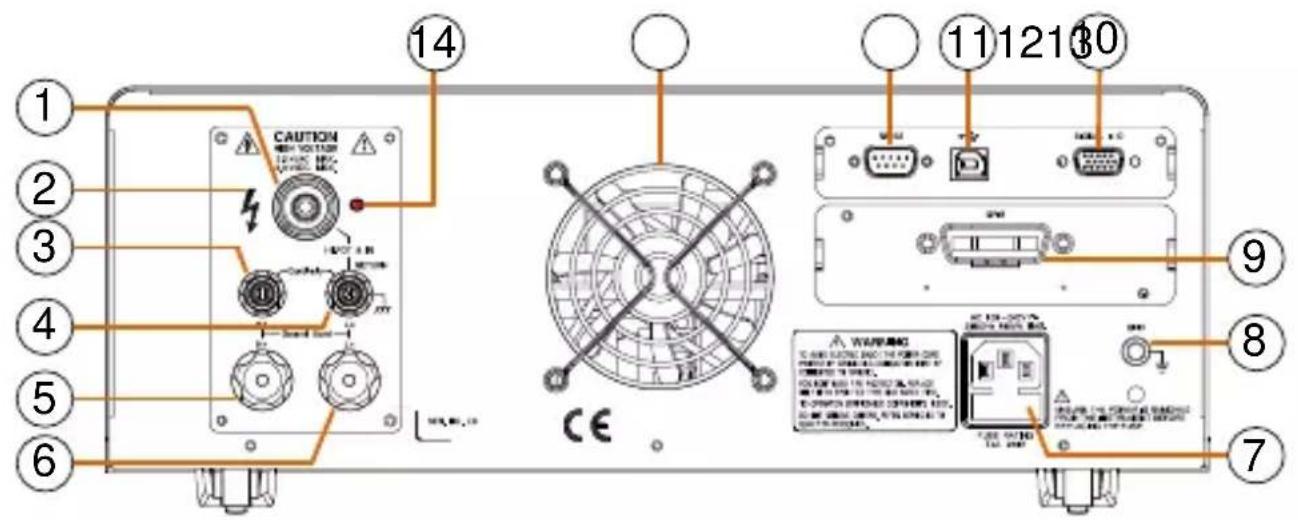

Panneau arrête

Description
1. Connecteur de sortie haute tension	2. Indicateur haute tension
3. Borne de SENSE H et sortie	4. Borne de SENSE L et RETOUR
5. Source H (GPT-12004 seulement)	6. Source L (GPT-12004ONLY)
7. Tension de ligne	8. GND
9. Port GPIB ou LAN en option*	10. Port Signal E/S
11. Connecteur d'interface USB-B	12. Port RS232
13. Ventilateur	14. Voyant lumineux haute tension

• Si l'interface LAN est sélectionnée, la version du micrologiciel 1.06 ou supérieure est requise.

Raccordement de la tension de ligne et mise sous tension

Le GPT-12000 accepte des tensions de ligne de 100 à 240 V à 50 Hz ou 60 Hz.

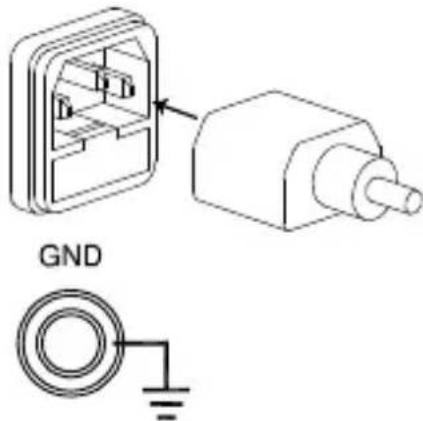

1. Connectez le cordon d'alimentation à la prise de courant à l'arrière.

1. Si le cordon d'alimentation ne possède pas de prise de terre, assurez-vous que la borne de terre soit reliée à une prise de terre.

Avertissement

Vérifiez que le cordon d'alimentation soit connecté à une prise de terre. Un manquement à cette règlée peut être dangereux pour l'opérateur et l'instrument.

1. Appuyez sur le bouton d'alimentation.

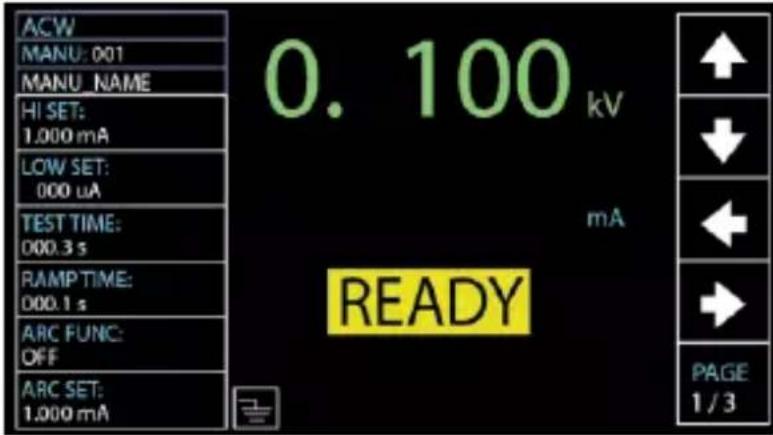

1. Lorsque l'appareil est allumé, l'écran affiche les derniers paramètres de temps en mode de test MANU ou AUTO, comme indiqué ci-dessous.

Précautions en milieu de travail

Le GPT-12000 est un instrument de haute tension qui génére des tensions dangereuses. La section suivante déscrit les précautions et les procédures qui doivent être suivies pour veiller à ce que le testeur soit exploité de façon sécurisé.

Avertissement

Le GPT-12000 génére des tensions supérieures à 5 kV AC ou 6 kV DC. Suivez toutes les précautions de sécurité, les avertissements et les instructions données dans la section suivante lors de l'utilisation de l'instrument.

1. Seul le personnel qualifié techniquement devrait être autorisés à utiliser le testeur de sécurité.
2. Le lieu de travail d'exploitation doit être complètement isolé, surtout quand l'instrument est en fonctionnement. L'instrument doit être clairément étiqueté avec des panneaux d'advertissement approprié.
3. L'opérateur ne doit pas porter de matériel aux conducteurs, de bijoux, de badges, ou d'autres éléments, comme par exemple une montre au poignet.
4. L'opérateur doit porter des gants isolants pour la protection à haute tension.
5. Veillez à ce que la prise de terre soit correctement mise à la terre.
6. Veillez à ce que tous les périphériques qui sont affectés par les champes magnétiques ne soient pas placés à proximité du testeur.

Précautions d'emploi

Le GPT-12000 est un instrument de haute tension qui génére des tensions dangereuses. La section suivante déscrit les précautions et les procédures qui doivent être suivies pour veiller à ce que le testeur soit exploité de façon sécurisé.

Avertissement

Le GPT-12000 génére des tensions supérieures à 5 kV AC ou 6 kV DC. Suivez toutes les précautions de sécurité, les avertissements et les instructions données dans la section suivante lors de l'utilisation de l'instrument.

1. Ne touchez jamais le testeur de sécurité, les fils, les bornes, les sondes et les autres équipements connectés lorsque le testeur est en cours d'utilisation.
2. Ne pas allumer et eteindre le testeur de sécurité trop rapidement ou de façon repétée. Lorsque la mise hors tension, attendez quelques instants avant demettre l'appareil sous tension. Cela permettra aux circuits de protection de s'initialiser correctement.

Ne pas eteindre l'appareil quand un test est en cours d'execution, sauf en cas d'urgence.

1. Utilisez uniquement les cordons de mesure fournis avec l'instrument. Des sondes avec des jauges inappropriées peuvent etre dangereuses pour I'opérateur et I'instrument.
   Pour le test GB, ne jamais utiliser le la sonde sense sur les bornes SOURCE.
2. Ne court-circuitez pas la borne HAUTE TENSION avec la prise de terre. Cela pourrait provoquer de hautes tensions sur le chassis.
3. Veillez à ce que la prise de terre soit correctement mise à la terre.
4. Branchez seulement la sonde à la borne HAUTE TENSION/SOURCE/SENSE H avant le début d'un test. Gardez les cordons de mesure déconnectés à tout autre moment.
5. Toujours appuyer sur le bouton STOP lors des pauses du test.
6. Ne laissez pas le testeur de sécurité sans surveillance. Toujoursmettre l'appareil hors tension au moment de quitter la zone de test.

7. Lors du contrôle à distance du testeur de sécurité, assurez-vous que les mesures de sécurité doivent sont en place pour empêcher :

8. La sortie intempestive de la tension d'essay.

9. Un contact accidentel avec l'instrument pendant le test. Veillez à ce que l'instrument et le DUT soient entièrement isolés lorsque l'instrument est contrôle à distance.
10. Laissez un temps de décharge suffisante pour le DUT.

Lorsque des tests DCW ou IR sont effectuees, le DUT, fils et sondes d'essay deviennent très charges. Le GPT-12000 a un circuit de décharge pour décharger le DUT après chaque essai. Le temps nécessaire à la décharge pour un DUT dépend du DUT et du test de tension.

Ne jamais débrancher le testeur de sécurité avant que la décharge soit terminée.

Vérifications de base de sécurité

Le GPT-12000 est un apparéil à haute tension et en tant que tel, les vérifications de sécurité quotidiennes doivent être faites pour assurer un fonctionnement sur.

1. Vérifiez que tous les cordons de mesure ne soient pas endommagés et sont exempts de defaults tels que des fissures ou de la séparation.
2. Vérifiez que le testeur de sécurité soit toujours connecté à une prise de terre.
3. Testez le fonctionnement de l'appareil de contrôle de sécurité avec une tension / courant de sortie faible:

Vérifiez que le testeur de sécurité génére un arrêt ECHEC lorsque les bornes de tension et de rendement élevé sont court-circuitées (en utilisant une tension ou un courant inférieur aux paramètres de test)

Avertissement

Ne pas utiliser de tensions / courants élevés lorsque les bornes HAUTE TENSION et RETOUR sont court-circuitées. Il peut en résultat des dommages à l'instrument.

CHARACTERISTIQUES

Les specifications applicables lorsque Le GPT-12000 est sous tension pendant au moins 30 minutes, à une température entre + 15°C et + 35°C.

Environment

Gamme	Température	Humidité
Garantie	15°C ~ 35°C	≤ 70% (Sans condensation)
Conditions d'utilisation	0°C ~ 40°C	≤ 70% (Sans condensation)
Stockage	-10°C ~ 70°C	≤ 85% (Sans condensation)
Emplacement d'utilisation	A l'intérieur, jusqu'à 2000m d'altitude.

Tension de résistance CA

Plage de tension de sortie	0,050kV~ 5,000kV1
Résolution de tension de sortie	1V
Précision de tension de sortie	±(1% avec paramètres +5 V) sans charge
Charge nominale maximale1	200 VA (5kV/40mA)
	40mA
Courant nominal maximum	0,001mA ~ 10mA(0,05kV≤V≤0,5kV)
	0,001mA ~ 40mA(0,5kV<V≤5kV)
Forme d'onde tension de sortie	Onde sinusoiïdale
Fréquence	50 Hz / 60 Hz
Régulation de tension	±1% +5 V [charge nominale maximale → pas de charge]
Précision voltmètre	±(1% avec lecture + 5V)
Plage de mesure de courant	0,001mA~40,0mA
	1μA
Meilleure résolution courant	1μA (1μA~9,999mA)
	10μA(10,00mA~40,00mA)
Précision mesure de courant	±(1,5% avec lecture + 30μA)
Décalage de courant	60μA(Maximum)
Précision jugement	±(3% avec paramètres + 30μA)
Méthode de comparaison de fenêtre	Oui
ARC DETECT	Oui
Fonction de contrôle montée-temps	Oui
RAMP (temps de montée)	0,1~999,9s
Fonction de contrôle descendée-temps	Oui
RAMP (temps de descendée)	0,0~999,9s
TIMER (temps de test)2	ALLUMÉ, 0,3~999,9s
Précision TIMER	±(100ppm+20ms)
GND	ALLUMÉ/ ÉTEINT
Temps d'attente	0,0~999,9s

1 Il faut au moins 0,3 seconde pour atteindre une tension de consigne de 50 V / 10 mA.
2 La minuterie ne peut être désactivée que si le courant supérieur est régé en dessous de 30 mA.

Tension de résistance CC

Plage de tension de sortie	0,050kV ~ 6,000kV1
Résolution de tension de sortie	1V
Précision de tension de sortie	±(1% avec paramètres +5V) sans charge
Charge nominale maximale	50W (5kV/10mA)
	10mA
Courant nominal maximum	0,001mA ~ 2mA (0,05kV≤V≤0,5kV)
	0,001mA ~ 10mA (0,5kV<V≤6kV)
Précision voltmètre	±(1% avec lecture +5V)
Régulation de tension	±1% +5V [charge nominale maximale → pas de charge]
Plage de mesure de courant	0,001mA~10,00mA
Meilleure résolution courant	0,1μA
	0,1μA (0,1μA~999,9μA)
	1μA (1μA~9,999A)
	10μA (10,00mA)
Précision mesure de courant	±(1,5% avec lecture +3μA) quand I <1mA
	±(1,5% avec lecture +30μA) quand I ≥1mA
Précision jugement	±(3% avec paramètres + 30μA)
Méthode de comparaison de fenêtre	Oui
ARC DETECT	Oui
Fonction de contrôle montée-temps	Oui
RAMP (temps de montée)	0,1~999,9s
Fonction de contrôle descendée-temps	Oui
RAMP(Temps d'accêt)	0,0~999,9s
TIMER (temps de test)	ALLUMÉ, 0,3~999,9s
Précision TIMER	±(100ppm+20ms)
GND	ALLUMÉ/ ÉTEINT
Temps d'accentre	0,0~999,9s
Mode DC avec charge capacitive maximale	1μF

1 Il faut au moins 0,3 seconde pour atteindre une tension définie de 50V / 2 mA.

Résistance test d'isolation

Tension de sortie		50V~1200V
Résolution de tension de sortie		50V
Précision de tension de sortie		(1% avec paramètres+ 5V) sans charge
Plage de mesure résistante		0.1MΩ~ 50GΩ
Tension test	Plage de mesure		Précision
50V≤V≤450V	0.1MΩ ~1MΩ		5% de lecture +3 mesure
	1MΩ ~50MΩ		5% de lecture +1 mesure
	51MΩ ~2GΩ		10% de lecture +1 mesure
500V≤V≤1200V	0,1MΩ ~1MΩ		5% de lecture +3 mesure
	1MΩ ~500MΩ		5% de lecture +1 mesure
	501MΩ ~9,999GΩ		10% de lecture +1 mesure
	10G~50GΩ		20% de lecture +1 mesure
Impédance de sortie	2kΩ
Méthode de comparaison de fenêtre			Oui
Fonction de contrôle montée-temps			Oui
RAMP (temps de montée)			0,1~999,9s
Fonction de contrôle descendée-temps			Oui
RAMP(Temps d'accuté)			0,0~999,9s
Temps d'attente			0,0~999,9s
TIMER (temps de test)			0,3~999,9s²
Précision TIMER			±(100ppm+20ms)
GND			ALLUMÉ/ ÉTEINT

Remarque: Si le mode de mise à la terre IR est activé, l'action de décalage GND doit être implémentée.

1 Lorsque le mode de mise à la terre IR est activé, la plage de mesure maximale de 30G ohm est garantie.
2 Lorsque le mode de mise à la terre infrarouge est activé, le temps de test commence à 0,5 seconde.

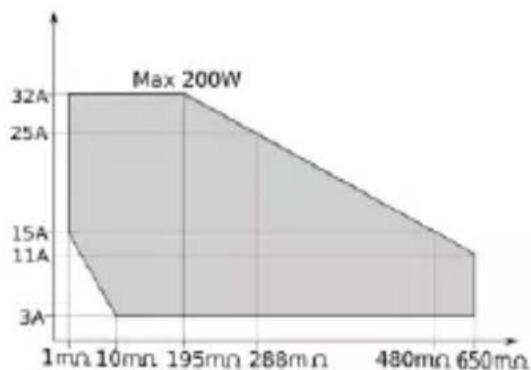

Test prise terre

Place courant sortie	3,00A~32,00A
Précision courant sortie	±(1% avec paramètres +0,2A) quand 3A≤I≤8A ±(1% avec paramètres +0,05A) quand 8A<I≤32A
Résolution courant sortie	0,01A
Fréquence	50Hz/60Hz, Sélectionnable
Tension test	Environ Max. 8V (AC) en circuit ouvert
Plage de mesure ohmmètre	1mΩ~650mΩ

Résolution de mesure de l'ohmmètre	0,1mΩ
Précision de mesure de l'ohmmètre	±(1% de lecture +2mΩ)
Précision jugement de l'ohmmètre	±(1% avec paramètres +2mΩ)
Méthode comparaison de fenêtre	Oui
TIMER (temps de test)	0,3~999,9s
Précision TIMER	±(100ppm+20ms)
GND	ALLUMÉ/ ÉTEINT

Test de continuité

Courant de sortie	100mA(CC)
Plage de mesure ohmmètre	0,10Ω~70,00Ω
Résolution de mesure de l'ohmmètre	0,01Ω
Précision de mesure de l'ohmmètre	±(10% de lecture +2Ω)
Précision jugement de l'ohmmètre	±(10% avec paramètres +2Ω)
Méthode comparaison de fenêtre	Oui
TIMER (temps de test)	0,3s~999,9s
Précision TIMER	±(100ppm+20ms)

Interface

REMOTE (borne à distance)	Oui
E/S SIGNAL	Oui
RS232	Oui
Péripétrique USB	Oui (USB 2.0)
Sortie arrêté	Oui
USB (hôte) pour la connexion de sortie de données	Oui (USB 2.0)

Général

Affichange	LCD couleur 7"
Memoire	Mode AUTO/MANU avec 100 blocks mémoire au total
Alimentation	AC100V~240V ±10%, 50Hz/60Hz
Accessoires	Câble d'alimentation x 1, Guide de démarrage rapide Manuel utiliser x 1 (CD) GHT-115x1 pour GPT-12001/12002/12003 GHT-115x1, GTL-215x1 pour GPT-12004
Dimensions et poids	GPT-12001/12002/12003: Envion 380(I) x 148(H) x 436(L) mm,11kg GPT-12004: Envion 380(I) x 148(H) x 454(L) mm, 15kg

Pour d'autres specifications détaillées sur la série GPT-12000, veuillez vous reférer au manuel d'utilisation GPT-12000.

Déclaration de conformité CE

Nous déclarons que les produits ci-dessous

GPT-12001,GPT-12002,GPT-12003,GPT-12004

satisfont les exigences énoncées dans la directive du conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité electromagnétique (2014/30/EU) et à la directive concernant les apparèils à basse tension (2014/35/EU).

Pour l'évaluation concernant la compatibilité electromagnétique et la directive sur les équipements à basse tension, les normes suivantes ont été appliquées :

CEM

EN 61326-1 : EN 61326-2-1:	Equipement électrique pour effectuer des mesures, des contrôles et pour un usage en laboratoire — exigences CEM (2013)
Emissions conduites et rayonnées EN 55011: 2016+A1: 2017 Class A		Transitoires électriques rapides EN 61000-4-4: 2012
Harmoniques de courant EN 61000-3-2: 2014		Immunité contre les tensions EN 61000-4-5: 2014
Fluctuations de tension EN 61000-3-3: 2013		Susceptibilité conduite EN 61000-4-6: 2014
Décharge electrostatique EN 61000-4-2: 2009		Champ magnétique de la fréquence d'alimentation EN 61000-4-8: 2010
Immunité aux émissions rayonnées EN 61000-4-3: 2010		BaisSES et interruptions de tension EN 61000-4-11: 2004

Sécurité

Directive sur l'équipementasse tension 2014/35/EU
Exigences relatives à la sécurité	EN 61010-1: 2010EN 61010-2-030: 2010EN 61010-2-034: 2017
