HCP 3600 - Pompe HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Débit maximal : 36 m³/h, Puissance : 3,6 kW, Tension : 230 V, Fréquence : 50 Hz
Utilisation	Conçue pour les piscines résidentielles, idéale pour le filtrage et la circulation de l'eau.
Maintenance et réparation	Vérifier régulièrement le niveau d'eau, nettoyer le préfiltre et contrôler les joints d'étanchéité.
Sécurité	Équipée d'un disjoncteur de protection, respecter les normes électriques en vigueur lors de l'installation.
Informations générales	Garantie de 2 ans, poids : 30 kg, dimensions : 70 x 50 x 50 cm.

FOIRE AUX QUESTIONS - HCP 3600 HAYWARD

Comment puis-je savoir si ma pompe HAYWARD HCP 3600 fonctionne correctement ?

Vérifiez si la pompe émet un bruit normal de fonctionnement, si l'eau circule correctement et si les indicateurs lumineux fonctionnent. Si vous remarquez des bruits étranges ou une absence de circulation, il peut y avoir un problème.

Que faire si ma pompe ne démarre pas ?

Assurez-vous que la pompe est correctement branchée et que le disjoncteur n'a pas sauté. Vérifiez également si le filtre est obstrué ou si l'eau est à un niveau adéquat.

Comment nettoyer le filtre de ma pompe HAYWARD HCP 3600 ?

Éteignez la pompe, puis retirez le couvercle du filtre. Enlevez le filtre et rincez-le à l'eau claire pour éliminer les débris. Laissez-le sécher avant de le remettre en place.

Pourquoi ma pompe HAYWARD HCP 3600 fait-elle des bruits étranges ?

Des bruits étranges peuvent indiquer des débris dans la pompe, un problème avec le moteur ou une installation incorrecte. Vérifiez les composants internes et assurez-vous qu'il n'y a pas de blocages.

Comment puis-je augmenter la durée de vie de ma pompe HAYWARD HCP 3600 ?

Effectuez un entretien régulier, nettoyez le filtre fréquemment, vérifiez les connexions électriques et ne laissez pas la pompe fonctionner à sec.

Que faire si ma pompe fuit ?

Localisez la source de la fuite et vérifiez si les joints sont endommagés. Remplacez les joints si nécessaire et serrez toutes les connexions. Si la fuite persiste, contactez un professionnel.

Quelle est la température maximale de l'eau que ma pompe HAYWARD HCP 3600 peut supporter ?

La pompe HAYWARD HCP 3600 est conçue pour fonctionner avec de l'eau à des températures allant jusqu'à 35 °C. Évitez d'utiliser la pompe avec de l'eau plus chaude.

Comment puis-je régler le débit de ma pompe HAYWARD HCP 3600 ?

Le débit peut être ajusté en modifiant les vannes d'entrée et de sortie de la pompe. Consultez le manuel d'utilisation pour des instructions spécifiques sur le réglage du débit.

Que faire si la pression de ma pompe est trop basse ?

Vérifiez si le filtre est sale, si les vannes sont ouvertes ou si des fuites sont présentes dans le système. Nettoyez ou remplacez les composants nécessaires pour rétablir la pression.

MODE D'EMPLOI HCP 3600 HAYWARD

• ATTENTION – Débranchez totalement la pompe de l’alimentation secteur avant d’ouvrir le couvercle et de nettoyer le filtre.

• ATTENTION – POUR USAGE PROFESSIONNEL – Toute installation électrique de pompe de piscine nécessite d’être réalisée dans les règles de l’art et conformément aux normes en vigueur ou, à défaut, à la norme internationale IEC 60364-7-702.

• ATTENTION – Vérifiez que la machine est branchée sur une prise 230 V protégée contre les courts-circuits. La pompe doit également être alimentée par l’intermédiaire d’un transformateur d’isolement ou d’un appareil de courant résiduel (RCD) dont le courant résiduel nominal de fonctionnement ne dépasse pas 30 mA.

• ATTENTION – Veillez à ce que les enfants ne puissent pas jouer avec l’appareil. Veillez à placer vos doigts loin des ouvertures et des parties mobiles, et à empêcher tout objet étranger de pénétrer dans l’appareil.

• ATTENTION – Le moteur doit être convenablement relié à la terre. Branchez le conducteur de mise à la terre sur la vis de mise à la terre, de couleur verte, et utilisez une prise de courant à contact de mise à la terre appropriée pour les appareils à connexion par câbles.

• ATTENTION – Utilisez une patte de raccordement pour raccorder le moteur aux autres parties liées à la masse, en utilisant un conducteur de dimensions appropriées, conformément au code de l’électricité.

• ATTENTION – Pendant l’établissement des connexions électriques, consultez le diagramme qui se trouve sous le couvercle du boîtier de connexions du moteur. Assurez-vous que les connexions électriques sont étanches et imperméables avant de mettre l’appareil en marche. Remettez tous les couvercles en place avant d’utiliser l’appareil.

• ATTENTION – Vérifiez que la tension d’alimentation requise pour le moteur correspond bien à celle du réseau de distribution et que les câbles d’alimentation sont adaptés à la puissance et au courant de la pompe.

• ATTENTION – Lire attentivement les instructions de ce manuel et celles figurant sur l’appareil. Le non respect des consignes pourrait être à l’origine de blessures. Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

• ATTENTION – L’utilisation, le nettoyage ou la maintenance de l’appareil par des enfants d’au moins huit ans ou par des personnes aux aptitudes physiques, sensorielles ou mentales réduites ou un manque d’expérience ou de savoir- faire, devra se faire uniquement après avoir reçu des instructions appropriées et sous la supervision adéquate d’un adulte responsable afin d‘assurer une manipulation en toute sécurité et d’éviter tout risque de danger. Cet appareil doit rester hors de portée des enfants.

• ATTENTION – La pompe est prévue pour un fonctionnement continu à une température d’eau maximale de 35°C.

• ATTENTION – N’utilisez que des pièces détachées d’origine Hayward

c ATTENTION – Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire, afin d’éviter un danger.

• ATTENTION – Pour débrancher la pompe de l’alimentation secteur, un interrupteur extérieur avec une séparation de contact sur tous les pôles assurant une déconnexion totale en cas de surtension, catégorie III, doit être intégré dans le boîtier fixe, conformément aux règles applicables aux câblages. c ATTENTION – La pompe de la piscine ne doit jamais être mise en marche si le cordon d’alimentation ou le carter du boîtier de commande du moteur est endommagé, sous peine de provoquer un choc électrique. Un cordon d’alimentation ou un boîtier de commande du moteur endommagé doit immédiatement être remplacé par un technicien agréé ou une personne qualifiée afin d’écarter tout danger.

• ATTENTION – Ce moteur n’est PAS équipé d’un SVRS (Système de Sécurité Antiplaquage). Le SVRS aide à empêcher les noyades, lorsque des personnes se trouvent plaquées sur les bouches d’évacuations, sous la surface de l’eau. Dans certaines configurations de piscine, si le corps d’une personne bouche l’évacuation, cette personne risque d’être prise au piège par l’aspiration. Selon la configuration de votre piscine, la réglementation locale peut exiger l’installation d’un SVRS. ATTENTION: Danger Électrique. Le non respect des instructions suivantes risque de vous exposer à des blessures graves, voire un danger de mort.

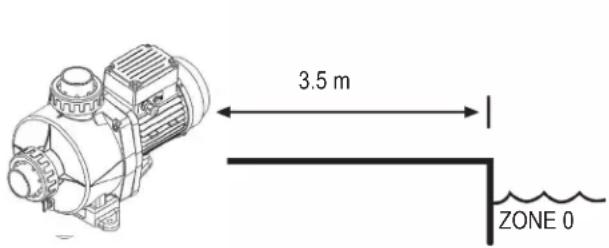

Installer la pompe à bonne distance du bassin pour réduire le plus possible la liaison entre l’aspiration et la pompe, ceci afin de limiter les pertes de charges inutiles et excessives sur le circuit hydraulique. Il faut toutefois impérativement respecter une distance de sécurité demandée par la norme d’installation en vigueur (3.5 mètres minimum pour respecter la norme NF C 15-100). Installer et utiliser le produit à une altitude inférieur à 2000m Installez l'equipement le plus pres possible de la piscine et de preference a 0,5 m (en aucun cas a plus de 3 m) en dessous du niveau de l'eau pour qu'il fonctionne en charge. Dans le cas des installations permanentes, ou la pompe est situee au-dessus du niveau de l'eau (INSTALLATIONS EN ASPIRATION), le tuyau d'aspiration doit etre equipe d'un clapet de pied et doit se trouver, sur la majorite de son parcours, en dessous du plan de l'axe d'aspiration de la pompe jusqu'a la verticale de celui-ci. Le tuyau d'aspiration doit etre rigide. Dans le cas des installations fixes, ou la pompe est situee en dessous du niveau de l'eau, vous devez installer deux vannes de fermeture : une sur le circuit d'aspiration et l'autre sur le circuit de refoulement. ZONE 2 ZONE 2 ZONE 0 1,50 m 2,50 m 2,50 m 1,50 m 2,00 m 2,00 m 1,50 m ZONE 1 1,50 m

ZONE 0 Installer la pompe dans un local ventilé et sec, le moteur exige que l’air circule librement autour de celle-ci pour permettre sa ventilation naturelle. Vérifier régulièrement que des objets, des feuilles ou tout autre encombrant ne viennent pas obstruer le refroidissement du moteur. La pompe doit être installée de manière que l’interrupteur extérieur de déconnexion qui est intégré dans le boîtier fixe soit visible et facilement accessible. L’interrupteur doit être situé près de la pompe. La pompe doit être installée en permanence sur un socle en béton grâce à des tire-fonds de Ø 8 mm adaptés au béton, vissés aux emplacements où des trous d’implantation ont été réalisés. Des rondelles d’arrêt doivent être prévues pour empêcher tout desserrement des tire-fonds de montage avec le temps. Si la pompe doit être montée sur un plancher en bois, des vis à bois à tête hexagonale de Ø 8 mm adaptées pour le bois doivent être utilisées – ainsi que des rondelles freins destinées à empêcher tout desserrement dans le temps. La pression acoustique des pompes Hayward

est inférieure à 70 dBA. Dispositions nécessaires:

• Raccorder la pompe à la terre : ne jamais faire fonctionner la pompe sans que celle-ci soit raccordée à la terre.

• Raccorder la pompe avec un câble souple 3G1,5mm² pour pompes monophasée et 4G1mm pour pompes triphasée, de type H07RN-F.

• Prévoir un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l’isolation électrique de l’équipement.

• Prévoir une protection contre les courts circuits (la définition du calibre est faite en fonction de la valeur relevée sur la plaque du moteur).

• Prévoir un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles assurant une coupure complète dans les conditions de catégorie de surtension III. Moteur électrique monophasé : Les moteurs électriques monophasés qui équipent nos pompes sont pourvues d’une protection thermique, cette protection réagit lors d’une surcharge ou échauffement anormal du bobinage moteur. Cette protection se réarme automatiquement lorsque la température du bobinage baisse. Moteur électrique triphasé : Sur les moteurs triphasés, la protection thermique interne (bornier à vis ) est à raccorder en série dans la ligne de commande du contacteur de puissance de la pompe. Vérifier le sens de rotation du moteur avant le raccordement définitif du moteur de pompe. (une étiquette est prévue à cet effet et apposée sur le corps du moteur, celle-ci mentionnant le sens de rotation du moteur) Si la réglementation l’impose et quel que soit le type de moteur utilisé, il faut en plus des dispositifs énumérés ci-dessus, installer une protection magnéto-thermique qui doit être calibrée selon les indications de la plaque moteur. Le tableau en page 48 donne les différentes caractéristiques des moteurs qui équipent nos pompes.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD

6 Pompe Raccordement électrique : S’assurer que la tension d’alimentation exigée par le moteur correspond à celle du réseau de distribution et que la section et longueur du câble d’alimentation sont adaptées à la puissance et à l’intensité de la pompe. L’ensemble des raccordements électriques de la pompe ainsi que l’éventuel changement du câble d’alimentation doivent être réalisés par un professionnel qualifié afin d’éviter tout danger. Pour réaliser ces raccordements électriques, se reporter au schéma qui figure sous le couvercle de la plaque à bornes du moteur. Bien vérifier le serrage et l’étanchéité des connexions électriques avant la mise sous tension. Le pré-câblage éventuel qui équipe certaines de nos pompes doit être retiré lors du raccordement définitif de la pompe à l’alimentation électrique. En effet ce pré équipement n’est utilisé que pour les tests en usine pendant les phases de fabrication. INSTALLATION Installer la pompe de la piscine en limitant au maximum les pertes de charges tout en respectant les conditions d’éloignement, 3,5 m minimum entre celle-ci et la piscine comme précisé dans la norme d’installation NF C 15-100. La conduite d’aspiration doit être installée avec une faible pente ascendante vers l’axe de la pompe. S’assurer que les raccords soient bien serrés et étanches. Toutefois, éviter de bloquer ces tuyauteries d’une façon exagérée. Pour les matières plastiques, assurer l’étanchéité avec du Téflon uniquement. Le tuyau d’aspiration aura un diamètre plus grand ou au moins égal à celui du refoulement. Éviter des emplacements non ventilés ou humides. Le moteur exige que l’air de refroidissement puisse circuler librement. IMPORTANT : vérifier le sens de rotation avant le raccordement définitif du moteur. INSTRUCTIONS DE DÉMARRAGE ET D’AMORÇAGE : remplir d’eau le corps du pré-filtre jusqu’au niveau du tuyau d’aspiration. Ne jamais faire fonctionner la pompe sans eau, cette eau étant nécessaire au refroidissement et à la lubrification de l’obturateur mécanique. Ouvrir toutes les vannes des conduites d’aspiration et de refoulement, de même que la purge d’air du filtre s’il en est pourvu. (Toute présence d’air dans les conduites d’aspiration devra être éliminée). Démarrer le groupe et attendre un temps raisonnable pour l’amorçage. Cinq minutes n’est pas un laps de temps exagéré pour amorcer (cet amorçage dépend de la hauteur d’aspiration et de la longueur du tuyau d’aspiration). Si la pompe ne démarre pas ou ne s’amorce pas voir le guide de recherche des pannes. ENTRETIEN 1. Débranchez totalement la pompe de l’alimentation secteur avant d’ouvrir le couvercle et de nettoyer le pré-filtre. Nettoyer le panier du pré-filtre régulièrement, ne pas frapper sur le panier pour le nettoyer. Vérifier le joint du couvercle du pré-filtre et le remplacer si nécessaire.

2. L’axe de moteur est monté sur roulements auto-lubrifiants qui ne nécessitent aucune lubrification ultérieure.

3. Garder le moteur propre et sec et s’assurer que les orifices de ventilation soient libres de toute obstruction.

4. Occasionnellement la garniture mécanique peut accuser une fuite et devra alors être remplacé.

5. A l’exception du nettoyage de la piscine, toutes les opérations de réparation, d’entretien ou de maintenance doivent être impérativement effectuées par un agent agréé par Hayward

ou une personne qualifiée. Les pièces d'usure de la pompe mentionnées ci-dessous doivent être entretenues en fonction de leur durée de vie estimée : Durée de vie estimée des pièces d'usure: Garniture mécanique et siège 2 années ou 10.000 heures. Kit roulements moteur 2 années ou 10.000 heures. Pack de joints (prefiltre, corps,racords union, vidange) 2 années ou 25.000 heures. Condensateur 2 années ou 10.000 heures. HIVERNAGE

1. Vider la pompe en enlevant tous les bouchons de vidange et les conserver dans le panier du pré-filtre.

2. Déconnecter la pompe, enlever les raccords de tuyauteries et conserver le groupe complet dans un endroit sec et aéré

ou au moins prendre la précaution suivante: déconnecter la pompe, enlever les boulons de fixation du corps de pompe au support du moteur et conserver l’ensemble dans un endroit sec et aéré. Protéger ensuite le corps de pompe et de pré-filtre en les couvrant. NOTE : avant de remettre la pompe en service, nettoyer toutes les parties internes en enlevant la poussière, le tartre, etc.N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD

A) Le moteur ne démarre pas

1. Vérifier les raccordements électriques, les interrupteurs ou relais, de même que les coupe-circuit ou fusibles.

2. S’assurer manuellement de la libre rotation du moteur.

B) Le moteur s’arrête, vérifier

1. Les câbles, connections, relais, etc.

2. La chute de tension au moteur (fréquemment causée par des câbles trop faibles).

3. Qu’il n’apparaît aucun grippage ou surcharge (par lecture de l’ampérage absorbé).

NOTE : le moteur de votre pompe est équipé d’une protection thermique qui, en cas de surcharge, coupera automatiquement le circuit et évitera que le moteur ne se détériore. Ce déclenchement est causé par des conditions anormales d’utilisation qu’il est nécessaire de vérifier et de corriger. Le moteur redémarrera sans aucune intervention des que les conditions normales de fonctionnement seront rétablies. C) Le moteur grogne mais ne démarre pas, vérifier si : une phase n’est pas coupée, le condensateur n’est pas détérioré. D) La pompe ne s’amorce pas 1. S’assurer que le corps du pré-filtre est bien rempli d’eau, que le joint du couvercle est propre et bien positionné et qu’aucune entrée d’air n’est possible. Au besoin, resserrer les vis de blocage de couvercle. 2. S’assurer que toutes les vannes d’aspiration et de refoulement sont ouvertes et non obstruées, et que toutes les bouches d’aspiration de la piscine sont entièrement immergées.

3. Vérifier si la pompe aspire en dégageant l’aspiration le plus près possible de la pompe:

a) si la pompe n’aspire pas malgré un remplissage suffisant en eau d’amorçage

1. Resserrer les boulons et accessoires de tuyauterie du côté aspiration.

2. Vérifier la tension pour s’assurer que la pompe tourne à la bonne vitesse.

3. Ouvrir la pompe et vérifier que rien n’obstrue à l’intérieur,

4. Remplacer l’obturateur mécanique.

b) Si la pompe aspire normalement, vérifier la conduite d’aspiration et le pré-filtre qui pourraient être bouchés ou occasionner des prises d’air. E) Chutes de débit, généralement vérifier :

1. Si aucun engorgement ou restriction n’apparaît dans les conduites d’aspiration ou dans le préfiltre et si le diamètre

des conduites n’est pas insuffisant.

2. Si aucun engorgement ou restriction n’apparaît dans les conduites de refoulement ou dans les filtres (dans ce cas, le

manomètre de refoulement accusera une très forte hausse de pression). 3. Si aucune prise d’air n’existe à l’aspiration (dans ce cas, vérifier l’absence de bulles d’air au refoulement ou au travers du couvercle du préfiltre).

4. Si la pompe fonctionne à trop faible vitesse (chute de tension).

F) Pompe bruyante, vérifier

1. Si aucune entrée ou présence d’air à l’aspiration ne provoque de crépitements sourds dans la pompe.

2. S’il n’apparaît aucune cavitation causée par un diamètre insuffisant ou une restriction de la conduite d’aspiration. De même une conduite sur-dimensionnée au refoulement peut causer cette cavitation. Utiliser des tuyauteries correctes ou purger les conduites, si nécessaire.

3. S’il n’apparaît aucune vibration causée par un montage incorrect.

4. Si aucun corps étranger ne se trouve dans le corps de la pompe.

5. Si les roulements du moteur ne sont pas grippés par un jeu trop important, par la rouille ou par une surchauffe prolongée.Hayward Ibérica - C/Miguel Faraday, 20 Edicio Charmex, B201/202 Parque Empresarial La Carpetania 28906, Getafe (Madrid) - Spain

230V ~ 50 Hz 1 Phase 4,8 A 20,0 μF 4-6,3 A 16,2 m

Dans l’Union européenne, nos produits destinés à la vente à des consommateurs et à des utilisateurs sont garantis conformément au droit de la consommation applicable. Les produits HAYWARD

sont garantis contre tous défauts de fabrication ou de matières pendant 3 ans, à compter de la date d’achat. Toute demande d’application de la garantie devra s’accompagner de la preuve d’achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture. Dans le cadre de sa garantie, HAYWARD

choisira de réparer ou de remplacer les produits défectueux, sous condition d’avoir été utilisés selon les instructions du guide correspondant, de n’avoir subi aucune modification, et de ne comporter que des pièces et composants d’origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d’oeuvre, etc.) sont exclus de la garantie. HAYWARD

ne pourra être tenue pour responsable des dommages directs ou indirects résultant d’une installation, d’un raccordement ou d’une utilisation incorrecte du produit. Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d’un article, contacter votre revendeur. Le retour de l’équipement en usine ne sera accepté qu’avec notre accord préalable. Les pièces d’usure ne sont pas couvertes par la garantie (voir partie maintenance du manuel).
