| Type de produit | Moniteur gaming |
| Marque | NZXT |
| Modèle | CANVAS 27F 165 |
| Taille de l'écran | 27 pouces (diagonale) |
| Résolution maximale | 1920 x 1080 (FHD) |
| Format d'image | 16:9 |
| Taux de rafraîchissement | 165 Hz |
| Temps de réponse | 1 ms (GtG) |
| Technologie de synchronisation | AMD FreeSync Premium |
| Luminosité | 300 cd/m² (typique) |
| Angle de vision (H/V) | 178° / 178° |
| Gamme de couleurs | 92% DCI-P3, 99% sRGB |
| Entrées vidéo | 1 x HDMI 2.0, 1 x DisplayPort 1.2 |
| Sortie audio | Prise casque 3,5 mm |
| Alimentation | Adaptateur externe 19V 2,1A (100-240V AC) |
| Consommation en veille | < 0,5 W |
| Réglages | Inclinaison -5° à +17°, rotation +/-45° |
| Compatibilité VESA | 100 x 100 mm (vis M4 x 16) |
| Dimensions avec support (L x H x P) | 615 x 443,3 x 188,4 mm |
| Poids net | 5,4 kg |
| Couleur du châssis | Blanc |
| Fonctionnalités | Anti-scintillement, faible lumière bleue, antireflet, réduction du flou cinétique |
| Entretien et nettoyage | Débrancher avant nettoyage, utiliser un chiffon doux non pelucheux, ne pas utiliser de produits chimiques. |
| Sécurité | Respecter les consignes de sécurité détaillées dans la notice : ne pas exposer à l'humidité, ne pas obstruer la ventilation, utiliser une prise mise à la terre. |
| Pièces détachées et réparabilité | Ne pas démonter le moniteur. Pour toute réparation, contacter le service client NZXT via support.nzxt.com. |
FOIRE AUX QUESTIONS - CANVAS 27F 165 NZXT
Questions des utilisateurs sur CANVAS 27F 165 NZXT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice CANVAS 27F 165 - NZXT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CANVAS 27F 165 de la marque NZXT.
MODE D'EMPLOI CANVAS 27F 165 NZXT
A. Copyright® NZXT, Inc. Tous droits réservés.
Ce manuel, ainsi que toutes les illustrations et les captures d'écran qu'il contient, sont protégés par les législations internationales régissant les droits d'auteur, avec tous droits réservés. Ni ce manuel, ni aucun des éléments qu'il contient, ne peuvent être reproduits sans le consentement écrit de l'auteur.
B. Avis de non-responsabilité
Les informations contenues dans ce document sont sujettes à modification sans préavis. Le fabricant ne fait aucune déclaration ni n'octroie aucune garantie quant au contenu du présent document et décline spécifiquement toute garantie implicite de qualité marchande ou d'adéquation à un usage particulier. Le fabricant se réserve le droit de réviser ce document et d'apporter des modifications de temps à autre à son contenu sans être tenu d'en informer quiconque.
C. Protection des marques
Les noms de produits figurant dans ce manuel sont la propriété de leurs propriétaires respectifs et sont reconnus.
D. Consignes de sécurité
Conformez-vous aux consignes de sécurité suivantes lors de la configuration du moniteur :
- Conservez ce manuel d'utilisation ainsi que l'emballage pour pouvoir vous y reporter à l'avenir.
- Lisez attentivement et intégralement les consignes de sécurité avant d'utiliser ce produit.
- Positionnez l'appareil sur une surface plane et stable.
- Afin d'éviter le risque d'incendie ou d'électrocution, conservez cet appareil à l'abri de l'humidité et des températures élevées. Ne laissez pas l'appareil dans un environnement non ventilé avec une température de stockage supérieure à 60 °C ou inférieure à -20 °C ; cela pourrait endommager l'appareil. La température de fonctionnement maximale de l'appareil est d'environ 40 °C.
- Assurez-vous que la tension d'alimentation est comprise dans la plage de sécurité et a été correctement ajustée sur la valeur de 100\~240 V avant de brancher l'appareil à la prise de courant. Ne désactivez pas la broche de terre de la prise. L'appareil doit être connecté à une prise secteur reliée à la terre. Ne placez aucun objet sur le cordon d'alimentation et évitez de marcher sur le cordon d'alimentation.
- Déconnectez systématiquement le cordon d'alimentation ou éteignez la prise murale si l'appareil est inutilisé pendant un certain laps de temps afin d'éviter toute consommation d'énergie.
- Le ventilateur de l'appareil est utilisé à des fins de convection de l'air et de prévention de la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
- Lorsque vous nettoyez l'appareil, assurez-vous de débrancher la prise de courant. Utilisez un chiffon doux plutôt que des produits chimiques industriels pour nettoyer l'appareil. Ne versez jamais de liquide dans l'ouverture ; cela pourrait endommager l'appareil ou entraîner une électrocution.
- Tenez toujours les objets à fort champ électromagnétique éloignés de l'appareil.
- Il est recommandé de prendre 10 minutes de pause par tranche de 30 minutes lorsque vous travaillez sur écran.
- Il n'est pas recommandé d'exposer des enfants de moins de 2 ans à des écrans. Pour les enfants de 2 ans et plus, le temps passé sur écran devrait être limité à moins d'une heure par jour.
- Confiez l'entretien à du personnel qualifié uniquement. Si vous rencontrez l'une des situations suivantes, faites contrôler l'appareil par le personnel de maintenance :
Le cordon ou la prise d'alimentation est endommagé(e).
Du liquide est entré dans l'appareil.
L'appareil a été exposé à de l'humidité.
L'appareil ne fonctionne pas correctement ou vous ne parvenez pas à le faire fonctionner à l'aide du manuel d'utilisation.
L'appareil est tombé et endommagé.
L'appareil montre des signes évidents de cassure.
Veuillez lire les consignes de sécurité suivantes avant d'utiliser le moniteur :
- Assurez-vous que la tension d'alimentation est comprise dans la plage de sécurité et a été correctement ajustée sur la valeur de 100\~240 V avant de brancher l'appareil à la prise de courant. Ne désactivez pas la broche de terre de la prise. L'appareil doit être connecté à une prise secteur reliée à la terre.
- Utilisez uniquement les accessoires fournis avec le moniteur ou recommandés par le fabricant.
- Tenez toujours les objets à fort champ électromagnétique éloignés de l'appareil.
- Conservez le sachet d'emballage en plastique du produit dans un endroit hors de portée des enfants.
- Ne touchez jamais la fiche avec des mains humides, vous risqueriez de vous électrocuter.
- Placez le moniteur dans un endroit stable et correctement ventilé.
- Ne placez pas le moniteur à proximité de sources de chaleur telles que les radiateurs électriques ou à la lumière directe du soleil.
- Les orifices ou ouvertures sur le moniteur servent à la ventilation de l'appareil. Veillez à ne pas couvrir ou bloquer les orifices de ventilation avec quelque objet que ce soit.
- N'utilisez pas le moniteur à proximité d'eau, de boissons ou d'un quelconque type de liquide. Le non-respect de cette consigne peut entraîner l'électrocution de l'utilisateur ou l'endommagement de l'appareil.
- Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer ou de le déplacer.
- La surface de l'écran pouvant être rayée facilement, évitez de la toucher avec un quelconque objet dur ou pointu.
- Utilisez un chiffon doux non pelucheux à la place d'un mouchoir pour essuyer l'écran. Si nécessaire, vous pouvez utiliser un nettoyant pour vitres afin de nettoyer le moniteur. Ne vaporisez toutefois pas le produit directement sur l'écran.
- Déconnectez systématiquement le cordon d'alimentation ou éteignez la prise murale si l'appareil est inutilisé pendant un certain laps de temps afin d'éviter toute consommation d'énergie.
- N'essayez pas de démonter ou de réparer vous-même le moniteur.
Une chute du produit peut causer des blessures corporelles graves ou la mort. Afin d'éviter de telles blessures, le produit doit être fermement attaché au sol/mur conformément aux instructions d'installation.
- Utilisez des supports ou des méthodes d'installation recommandés par le fabricant du produit.
- Placez cet appareil sur une surface plane et stable avant de le configurer.
- Afin d'éviter que le moniteur ne bascule, fixez-le à un bureau, un mur ou un objet fixe à l'aide d'une attache anti-basculement qui aidera à maintenir efficacement le moniteur en place.
- Faites courir les cordons et câbles connectés à votre produit de manière à ce qu'ils n'entraînent pas de chutes et ne puissent être tirés ou saisis.
Il est recommandé de porter un cordon de mise à la terre attaché à un appareil mis à la terre afin d'éviter tout dommage résultant de l'électricité statique.
VORSICHT
N'utilisez pas d'objet pointu sur le moniteur.
WICHTIG
A. Dalle du moniteur
B. Support du moniteur
C. Socle du support
D. Vis M4L5
E. Câble d'alimentation
F. Adaptateur électrique
G. Câble DisplayPort
A. Monitor
B. Monitorstandfuß
C. Standfußsockel
D. Schraube M4L5
E. Stromkabel
F. Netzadapter
G. DisplayPort-Kabel

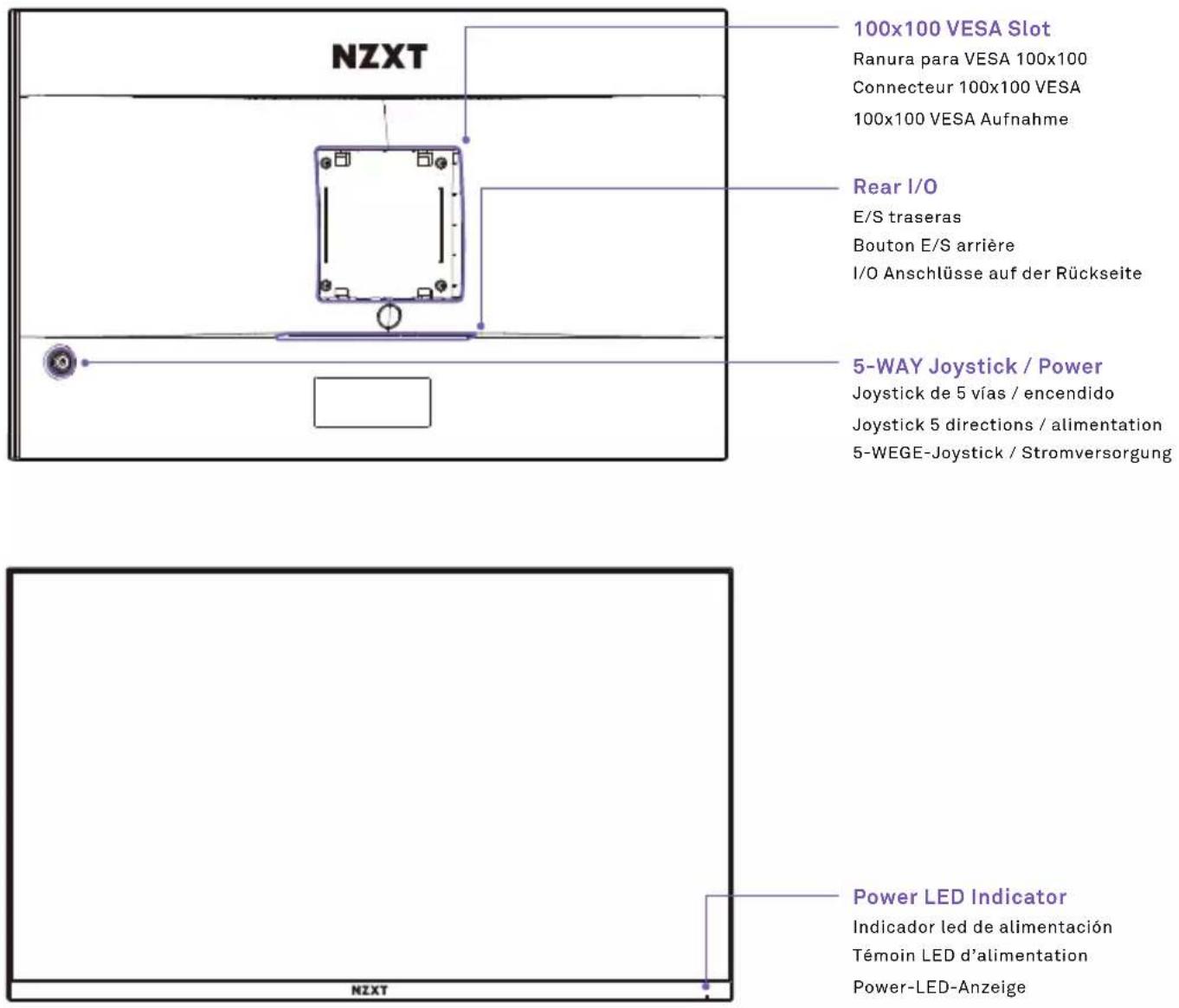

MONITOR OVERVIEW
COMPONENTES DEL MONITOR
VUE D'ENSEMBLE DU MONITEUR
MONITOR - ÜBERSICHT
100x100 VESA Slot
Connecteur 100x100 VESA
Témoin LED d'alimentation
Power-LED-Anzeige
MONITOR REAR IO PORTS
PUERTOS E/S TRASEROS DEL MONITOR
PORTS E/S ARRIÈRE DU MONITEUR
I. Placez le moniteur sur une surface douce et protégée pour éviter de rayer la dalle de l'écran.
II. Les orifices pour l'installation du support peuvent également servir pour les supports VESA 100 x 100 compatibles.
WICHTIG
Utilisez les vis M4L5 (D) pour fixer la base au support du moniteur (B).
Alignez et ajustez la partie supérieure du support avec l'encoche à l'arrière du moniteur (A)
Appuyez vers le bas pour enclencher le support à déverrouillage rapide et verrouiller le support en position. Vous devriez entendre un clic une fois le verrouillage effectué.
Soulevez délicatement le moniteur à deux mains. Ne tenez pas l'unité à une seule main.
Afin d'optimiser le confort visuel, ce moniteur intègre plusieurs ajustements (inclinaison et rotation).
Utilisez les vis M4L16 pour fixer le panneau du moniteur sur le support VESA.
Retirez les vis de l'interface VESA de l'écran.
Installez la charnière VESA sur l'interface VESA de l'écran à l'aide des vis M4L16 x4 pièces.
Le moniteur est doté d'un joystick 5 directions pour le contrôle de l'alimentation et le contrôle multidirectionnel permettant de naviguer dans le menu OSD du moniteur.
Appuyez sur le bouton
Ein-/Ausschalten -
3 Sek. halten
Auswählen -
Drücken
Quick Access
Right - Source
Left - Contrast
Up - Brightness
Down - Picture Mode
Acceso Rápido
Derecha - Fuente
| Menu de 1er niveau Menu de 2e niveau Menu de 3e niveau Description | ||||
| Image | Mode d'image | StandardTIR À LA PREMIÈRE PERSONNESTRATÉGIE EN TEMPS RÉELJEU DE RÔLECourseCinémaProfessionnelNuit | ||
| HDR Source HDR d'Entrée | ||||
| Luminosité 0-100% La luminosité peut être ajustée dans n'importe quel mode | ||||
| Contraste 0-100% Le contraste peut être ajusté dans n'importe quel mode | ||||
| Netteté 0-10 | La netteté peut être ajustée dans n'importe quel modeElle améliore la clarté et les détails des images | |||
| Température de couleur Froid / Normal / Chaud | La température de couleur par défaut dépend du mode d'image sélectionné.Utilisez le bouton Haut ou Bas pour sélectionner et prévisualiser les effets des modes.Appuyez sur le bouton central pour confirmer et appliquer le type de mode sélectionné.Les utilisateurs peuvent ajuster la température de couleur dans le mode Personnalisation. | |||
| Personnalisation | R(0-100)G(0-100)B(0-100) | |||
| Gamma Désactivé / 2,0 / 2,2 / 2,4 | ||||
| Saturation 0-10 | ||||
| Temps de réponse Normal / Rapide / Rapidité maximale | ||||
| Taux de rafraîchissement | Désactivé / En haut à droite / En haut à gauche | |||
| TEMPS DE RÉPONSE ÉCRAN | Activé / Désactivé | |||
| Faible lumière bleue 0-10 | L'option Faible lumière bleue protège vos yeux de la lumière bleue émise par le moniteur. Lorsqu'elle est activée, la température de couleur de l'écran est ajustée vers une lumière plus jaune.Vous pouvez ajuster l'option Faible lumière bleue dans n'importe quel mode.Lorsque le mode lecture est activé, l'option Faible lumière bleue est automatiquement activée. | |||
| Black eQualifier | 0-10 | |||
| Format d'image | Auto / 4:3 / 16:9 | |||
OSD MENU INTRODUCTION
Paramètres de l'affichage à l'écran
| Menu de 1er niveau Menu de 2e niveau Menu de 3e niveau Description | |||
| Paramètres del'affichage à l'écran | Langue | Chinois (traditionnel) / Anglais /Français / Allemand / Italien /Espagnol / Coréen / Japonais /Russe / Portugais | La langue par défaut est l'anglais.Les utilisateurs peuvent utiliser le bouton Haut ou Bas pour passer d'une langue à l'autre. Le bouton central vous permet d'appliquer la nouvelle sélection.La langue est un paramètre indépendant. Le paramètre de langue personnalisé de l'utilisateur remplacera le paramètre d'usine par défaut. Si l'utilisateur définit l'option Réinitialisation sur Oui, la langue ne sera pas modifiée. |
| Transparence del'affichage à l'écran | 0% / 20% / 40% / 60% / 80% | Vous pouvez ajuster la transparence de l'affichage à l'écran dans n'importe quel mode | |
| Durée de l'affichageà l'écran | 10-60 s | Vous pouvez ajuster la durée de l'affichage à l'écran dans n'importe quel mode | |
Paramètres système
| Menu de 1er niveau Menu de 2e niveau Menu de 3e niveau Description | |||
| Paramètres système | FreeSync Premium | Activé / Désactivé | Le paramètre par défaut est Désactivé. FreeSync procède par basculement unifié ; si l’option HDMI est désactivée, chaque source d’entrée sera également désactivée.Seul DisplayPort permet la compatibilité G-Sync pour les cartes graphiques NVIDIA. |
| LED Activé / Désactivé | Le paramètre par défaut est Activé. Témoin LED allumé ou éteint | ||
| Dêtection de la source Auto / Manuelle | Basculez automatiquement ou manuellement entre les sources d’entrée. | ||
| Mode silencieux Activé / Désactivé | Le paramètre par défaut est Désactivé. Contrôle l’activation/ la désactivation de la prise audio 3,5 mm | ||
| Volume 0-100 | La valeur par défaut est 50. Contrôle le volume de la prise audio 3,5 mm | ||
| Tout réinitialiser Activé / Désactivé | Réinitialisez ou restaurez les paramètres aux valeurs par défaut de l’affichage à l’écran dans n’importe quel mode. | ||
Source d'entrée
| Menu de 1er niveau Menu de 2e niveau Menu de 3e niveau Description | |
| Source d'entrée | HDMI |
| DisplayPort | |
Informations du moniteur
-
Source
-
Résolution
-
Taux de rafraîchissement
-
FreeSync Premium
5.HDR
6.Version du micrologiciel
OSD MENU INTRODUCTION
| Modèle Moniteur Gaming NZXT Canvas 27F | |
| Taille de la dalle 27" | |
| Format d'image 16:9 | |
| Plat / Incurvé Plat | |
| Résolution Max. FHD 1 920x1 080 | |
| Luminosité LCM (type) 300 cd/m2 | |
| Type de contour Sans contour | |
| Zone d'affichage active (H*V) 597.6 (H) x 332.15 (V) | |
| Gamme de couleurs DCI-P3 92%, sRGB 99% | |
| Angle de vue (H/V) 178° / 178° (Typ.) | |
| Couleurs de l'écran 16,7 M | |
| Temps de réponse 1ms (GTG) | |
| Synchronisation adaptive AMD FreeSync Premium | |
| Taux de rafraîchissement de la dalle 165Hz | |
| Entrée vidéo | 1x HDMI 2.01x DP 1.2 |
| Sortie casque 3.5mm x1 | |
| Type d'alimentation | Adaptateur Externe (SHENZHEN HONOR ELECTRONIC CO LTD ADS-40SI-19-3 19040E) |
| Entrée d'alimentation de l'adaptateur | 100-240Vac, 50-60Hz,1.0A Max |
| Sortie d'alimentation de l'adaptateur | 19V ~ 2.1 A |
| Couleurs de châssis | Blanc |
| Mode économie d'énergie | < 0.5W |
| Mode hors tension | < 0.3W |
| Compatibilité VESA | 100 x 100 mmType de vis: M4 x 16mmCet appareil doit être soutenu par un support mural certifié UL. |
| Visionnage | Anti-scintillementProtection contre la lumière bleueAntirefletRéduction du flou cinétique |
| Réglage de l'inclinaison | -5°~+17° |
| Réglage de la rotation | +45°~ -45° |
| Dimensions avec support (L x H x P) | 615mm x 443.3mm x 188.4mm |
| Dimensions sans support (L x H x P) | 615mm x 367mm x 68.6mm |
| Dimensions de la boîte (L x H x P) | 860mm x 166mm x 490mm |
| Poids net | 5.4kg |
| Tension d'alimentation | 19V ~ 2.1 A |
| Environnement | En fonctionnement:Température : de 0°C à 40°CHumidité: de 20% à 90%, sans condensationAltitude: 0 ~ 5 000m |
| Stockage:Température :de -20°C à 60°CHumidité: de 10% à 90%, sans condensation | |
SPECIFICATIONS
| Problème Solution potentielle | |
| Le témoin LED d'alimentation est éteint | Vérifiez si l'adaptateur ou le cordon d'alimentation est correctement et fermement connecté ou débranché.Si l'écran fonctionne sans témoin LED d'alimentation allumé, allez dans MENU > Autres paramètres > LED et activez le témoin. |
| Le témoin LED d'alimentation est allumé, mais l'écran n'affiche aucune image | Vérifiez si le système d'exploitation est entré en mode veille ou économie d'énergie. Appuyez sur le joystick ou déplacez la souris pour sortir de ces modes.Vérifiez que le câble du signal (HDMI/DisplayPort/type C) est correctement connecté et que l'autre extrémité du câble de sortie a été fermement connectée au port d'entrée de l'ordinateur (carte graphique). Débranchez et branchez à nouveau les 2 terminaux afin de vous assurer que toutes les broches ne sont pas pliées.Remplacez le câble de signal (HDMI/DisplayPort/type C) pour effectuer un test approfondiVérifiez dans MENU > Source d'entrée que la source adéquate est sélectionnée.Connectez le moniteur à d'autres ordinateurs (PC/ordinateur portable) pour confirmer que c'est normalRéinitialisez le moniteur dans MENU > Autres paramètres > Tout réinitialiser. |
| L'image à l'écran est trop claire ou trop sombre | Vérifiez et régllez la luminosité dans MENU > Image > Luminosité : plus la valeur est grande, plus la luminosité est élevée. |
| L'image à l'écran saute ou un motif de vague est présent dans l'image | Vérifiez et régllez la netteté de l'image dans MENU > Image > Netteté.Rendez-vous dans MENU > Image > Temps de réponse et basculez entre les modes Normal/Rapide/Rapidité maximale.Rendez-vous dans MENU > Image > MPRT et passez de Désactivé à Activé.Rendez-vous dans MENU > Autres paramètres > FreeSync Premium et passez de Désactivé à Activé ; vérifiez si le problème d'affichage a disparu. |
| L'image à l'écran présente des défauts de couleurs (le blanc ne semble pas blanc) | Rendez-vous dans MENU > Image > Température de couleur et basculez entre les modes Froid/Normal/Chaud.Vérifiez et définissez vos paramètres dans Température de couleur > Personnalisation > R/G/B.Si l'affichage n'est pas encore assez « blanc », réinitialisez le moniteur dans MENU > Autres paramètres > Tout réinitialiser et effectuez à nouveau les actions ci-dessus. |
| Paramétrer et modifier le taux de rafraîchissement de l'écran | La valeur par défaut du taux de rafraîchissement de l'écran est de 60 HzProcédez comme suit pour modifier les paramètres du taux de rafraîchissement de l'écran :Faites un clic droit sur le bureau WindowsSélectionnez « Paramètres d'affichage » dans le menu déroulantNaviguez vers le bas et sélectionnez « Affichage avancé »Sélectionnez l'écran dont vous souhaitez consulter ou modifier les paramètresSélectionnez le paramètre de taux de rafraîchissement de l'écranRemarque – Pour bénéficier d'un affichage en mode portrait, suivez les étapes ci-dessus pour modifier le paramètre de taux de rafraîchissement avant de modifier l'orientation de l'affichage en mode portrait. Vous ne pouvez pas modifier les paramètres de taux de rafraîchissement lorsque vous êtes en mode portrait. |
TROUBLESHOOTING (FAQ)
ROHS STATEMENT
L'appareil est conforme aux exigences définies dans les directives du Conseil relatives à la législation d'harmonisation de l'Union :
• Directive EMC 2014/30/UE
• Directive RoHS 2011/65/UE et (UE) 2015/863
• Directive LVD 2014/35/UE
En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci:
Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simple-ment mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.
FCC, ISED STATEMENT
Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter service@nzxt.com avec une description détaillée de votre problème et votre preuve d'achat.
Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.
Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, designer@nzxt.com.
Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
