Type de produit	Moniteur gaming
Marque	NZXT
Modèle	Canvas 27F
Taille de la dalle	27 pouces (16:9)
Résolution native	1920 x 1080 (Full HD)
Taux de rafraîchissement	240 Hz
Temps de réponse	1 ms (GTG)
Technologies d'image	AMD FreeSync Premium, VESA DisplayHDR 400, anti-scintillement, filtre lumière bleue
Luminosité typique	400 cd/m²
Angle de vue	178° horizontal / 178° vertical
Connectivité vidéo	2x HDMI 2.0, 1x DisplayPort 1.2, 1x USB-C (DisplayPort Alt Mode)
Ports USB	2x USB 3.0 Type A (aval), 1x USB 3.0 Type B (amont)
Sortie audio	Prise casque 3,5 mm
Alimentation	Adaptateur externe 19 V / 3,42 A, entrée 100-240 V
Consommation (veille)	0,5 W (mode économie), 0,3 W (hors tension)
Dimensions avec support (L x H x P)	615 x 526,6 x 222,8 mm
Poids net (dalle seule)	3,45 kg
Poids net (support)	2,6 kg
Compatibilité VESA	100 x 100 mm (vis M4 x 15 mm)
Réglages ergonomiques	Inclinaison (-5° à +20°), rotation (-20° à +20°), hauteur (0-120 mm), pivotement (-90° à +90°)
Nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux non pelucheux ; ne pas vaporiser de liquide directement sur l'écran
Sécurité	Utiliser sur une surface plane et stable ; ne pas exposer à l'humidité ni à des températures extrêmes ; confier la réparation à un personnel qualifié
Logiciel de contrôle	NZXT CAM (personnalisation des profils, synchronisation avec jeux)
Accessoires inclus	Support, socle, câble d'alimentation, adaptateur, câble HDMI, câble DisplayPort, câble USB B vers A, serre-câbles

FOIRE AUX QUESTIONS - Canvas 27F NZXT

Comment installer le support du moniteur NZXT Canvas 27F ?

Placez le moniteur sur une surface protégée. Insérez le socle dans le cou du support et serrez la vis papillon. Alignez le support avec l'encoche à l'arrière du moniteur et poussez jusqu'au clic. Vous pouvez ensuite régler hauteur, inclinaison, rotation et pivotement.

Comment connecter le moniteur à mon PC ?

Éteignez votre PC. Branchez le câble HDMI ou DisplayPort fourni entre le moniteur et votre carte graphique. Branchez l'adaptateur électrique au moniteur et à une prise secteur. Allumez le moniteur puis le PC. Pour le logiciel CAM, connectez le câble USB B (moniteur) vers USB A (PC).

Que faire si l'écran reste noir alors que le témoin LED est allumé ?

Vérifiez que le PC n'est pas en veille. Assurez-vous que le câble vidéo est bien branché aux deux extrémités et que la source d'entrée correcte est sélectionnée dans le menu OSD (Menu > Source d'entrée). Essayez un autre câble ou un autre PC. Si rien ne fonctionne, réinitialisez le moniteur via Menu > Paramètres système > Tout réinitialiser.

Comment régler la luminosité ou le mode d'image ?

Utilisez le joystick 5 directions à l'arrière. Un appui vers le haut règle la luminosité, vers le bas le mode d'image (Standard, FPS, RTS, etc.), vers la gauche le volume et vers la droite la source. Vous pouvez aussi naviguer dans le menu OSD complet.

Comment changer le taux de rafraîchissement de l'écran ?

Faites un clic droit sur le bureau Windows > Paramètres d'affichage > Affichage avancé. Sélectionnez le moniteur et choisissez le taux de rafraîchissement désiré (jusqu'à 240 Hz). Notez que le réglage doit être fait avant de passer en mode portrait.

Qu'est-ce que FreeSync Premium et comment l'activer ?

FreeSync Premium synchronise le taux de rafraîchissement du moniteur avec celui de la carte graphique pour éliminer le déchirement d'image. Pour l'activer, allez dans le menu OSD : Paramètres système > FreeSync et mettez sur Activé. Assurez-vous d'utiliser un câble DisplayPort pour la compatibilité G-Sync.

Comment utiliser le logiciel NZXT CAM ?

Téléchargez NZXT CAM depuis nzxt.com/camapp. Connectez le moniteur au PC via le câble USB B (fourni). Installez le logiciel pour accéder à des profils personnalisés, synchroniser les paramètres avec certains jeux ou heures de la journée, et surveiller les performances.

Quels réglages d'écran puis-je ajuster via le menu OSD ?

Le menu OSD permet de régler : luminosité, contraste, netteté, température de couleur, gamma, saturation, temps de réponse, taux de rafraîchissement affiché, faible lumière bleue, Black eQualizer, format d'image, et bien plus. Vous pouvez aussi y configurer la langue, la transparence et la durée d'affichage du menu.

Comment nettoyer l'écran du moniteur ?

Débranchez le moniteur. Utilisez un chiffon doux non pelucheux légèrement humide (eau claire) pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Ne vaporisez pas de liquide directement sur l'écran.

Quels câbles sont inclus dans l'emballage du NZXT Canvas 27F ?

L'emballage contient : un câble d'alimentation, un adaptateur électrique, un câble HDMI, un câble DisplayPort, un câble USB type B vers type A, le support du moniteur, le socle et une attache de rangement de câbles.

MODE D'EMPLOI Canvas 27F NZXT

Ce manuel, ainsi que toutes les illustrations et les captures d’écran qu’il contient, sont protégés par les législations internationales régissant les droits d’auteur, avec tous droits réservés. Ni ce manuel, ni aucun des éléments qu’il contient, ne peuvent être reproduits sans le consentement écrit de l’auteur.

B. avis de non-responsabilité

Les informations contenues dans ce document sont sujettes à modification sans préavis. Le fabricant ne fait aucune déclaration ni n'octroie aucune garantie quant au contenu du présent document et décline spécifiquement toute garantie implicite de qualité marchande ou d'adéquation à un usage particulier. Le fabricant se réserve le droit de réviser ce document et d'apporter des modifications de temps à autre à son contenu sans être tenu d'en informer quiconque.

C. protection des marques

Les noms de produits figurant dans ce manuel sont la propriété de leurs propriétaires respectifs et sont reconnus.

D. consignes de sécurité

Conformez-vous aux consignes de sécurité suivantes lors de la configuration du moniteur :

• Conservez ce manuel d'utilisation ainsi que l'emballage pour pouvoir vous y reporter à l'avenir.
• Lisez attentivement et intégralement les consignes de sécurité avant d'utiliser ce produit.
• Positionnez l'appareil sur une surface plane et stable.
• Afin d'éviter le risque d'incendie ou d'électrocution, conservez cet appareil à l'abri de l'humidité et des températures élevées. Ne laissez pas l'appareil dans un environnement non ventilé avec une température de stockage supérieure à 60 °C ou inférieure à -20 °C; cela pourrait endommager l'appareil. La température de fonctionnement maximale de l'appareil est d'environ 40 °C.
• Assurez-vous que la tension d'alimentation est comprise dans la plage de sécurité et a été correctement ajustée sur la valeur de 100-240 V avant de brancher l'appareil à la prise de courant. Ne désactivez pas la broche de terre de la prise. L'appareil doit être connecté à une prise secteur reliée à la terre. Ne placez aucun objet sur le cordon d'alimentation et évitez de marcher sur le cordon d'alimentation.
• Déconnectez systématiquement le cordon d'alimentation ou éteignez

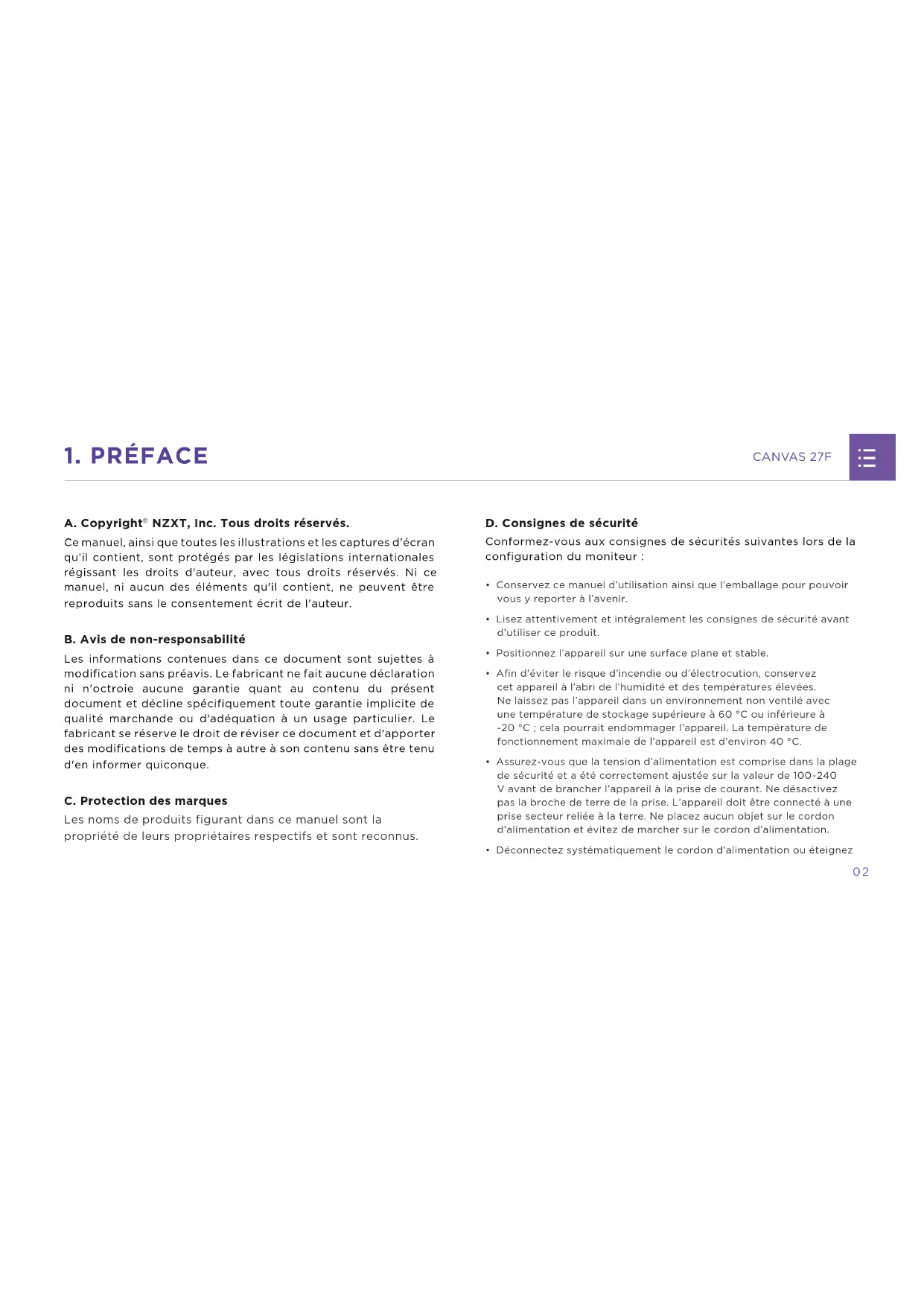

1. Préface

CANVAS 27F

La prise murale si l'appareil est inutilisé pendant un certain laps de temps afin d'éviter toute consommation d'énergie.

• Le ventilateur de l'appareil est utilisé à des fins de convection de l'air et de prévention de la surchauffe de l'appareil. Ne couvrez pas le ventilateur.
• Lorsque vous nettoyez l'appareil, assurez-vous de débrancher la prise de courant. Utilisez un chiffon doux plutôt que des produits chimiques industriels pour nettoyer l'appareil. Ne versez jamais de liquide dans l'ouverture ; cela pourrait endommager l'appareil ou entraîner une électrocution.
• Tenez toujours les objets à fort champ électromagnétique éloignés de l'appareil.
• Il est recommandé de prendre 10 minutes de pause par tranche de 30 minutes lorsque vous travaillez sur écran.
• Il n'est pas recommandé d'exposer des enfants de moins de 2 ans à des écrans. Pour les enfants de 2 ans et plus, le temps passé sur écran devrait être limité à moins d'une heure par jour.
• Confiez l'entretien à du personnel qualifié uniquement. Si vous rencontrez l'une des situations suivantes, faites contrôler l'appareil par le personnel de maintenance :
• Le cordon ou la prise d'alimentation est endommagé(e).
• Du liquide est entré dans l'appareil.
• L'appareil a été exposé à de l'humidité.
• L'appareil ne fonctionne pas correctement ou vous ne parvenez pas à le faire fonctionner à l'aide du manuel d'utilisation.
• L'appareil est tombé et endommagé.
• L'appareil montre des signes évidents de cassure.

E. consignes de sécurité

Veuillez lire les consignes de sécurité suivantes avant d'utiliser le moniteur :

• Assurez-vous que la tension d'alimentation est comprise dans la plage de sécurité et a été correctement ajustée sur la valeur de 100-240 V avant de brancher l'appareil à la prise de courant. Ne désactivez pas la broche de terre de la prise. L'appareil doit être connecté à une prise secteur reliée à la terre.
• Utilisez uniquement les accessoires fournis avec le moniteur ou recommandés par le fabricant.
• Tenez toujours les objets à fort champ électromagnétique éloignés de l'appareil.
• Conservez le sachet d'emballage en plastique du produit dans un endroit hors de portée des enfants.

1. Préface

CANVAS 27F

• Ne touchez jamais la fiche avec des mains humides, vous risqueriez de vous électrocuter.
• Placez le moniteur dans un endroit stable et correctement ventilé.
• Ne placez pas le moniteur à proximité de sources de chaleur telles que les radiateurs électriques ou à la lumière directe du soleil.
• Les orifices ou ouvertures sur le moniteur servent à la ventilation de l'appareil. Veillez à ne pas couvrir ou bloquer les orifices de ventilation avec quelque objet que ce soit.
• N'utilisez pas le moniteur à proximité d'eau, de boissons ou de quelconque type de liquide. Le non-respect de cette consigne peut entraîner l'électrocution de l'utilisateur ou l'endommagement de l'appareil.
• Assurez-vous de débrancher le moniteur de la prise de courant avant de le nettoyer ou de le déplacer.
• La surface de l'écran pouvant être rayée facilement, évitez de la toucher avec un quelconque objet dur ou pointu.
• Utilisez un chiffon doux non pelucheux à la place d'un mouchoir pour essuyer l'écran. Si nécessaire, vous pouvez utiliser un nettoyant pour vitres afin de nettoyer le moniteur. Ne vaporisez toutefois pas le produit directement sur l'écran.
• Déconnectez systématiquement le cordon d'alimentation ou éteignez

la prise murale si l'appareil est inutilisé pendant un certain laps de temps afin d'éviter toute consommation d'énergie.

- N'essayez pas de démonter ou de réparer vous-même le moniteur.

Une chute du produit peut causer des blessures corporelles graves ou la mort. Afin d'éviter de telles blessures, le produit doit être fermement attaché au sol/mur conformément aux instructions d'installation.

• Utilisez des supports ou des méthodes d'installation recommandés par le fabricant du produit.
• Placez cet appareil sur une surface plane et stable avant de le configurer.
• Afin d'éviter que le moniteur ne bascule, fixez-le à un bureau, un mur ou un objet fixe à l'aide d'une attache anti-basculement qui aidera à maintenir efficacement le moniteur en place.
• Faites courir les cordons et câbles connectés à votre produit de manière à ce qu'ils n'entraînent pas de chutes et ne puissent être tirés ou saisis.

2. Démarrage

CANVAS 27F

2.1 Démarrage....06 2.2 Vue d'ensemble du moniteur....09

2.2 Contenu de l'emballage....07 2.3 Ports E/S arrière du moniteur....11

2.1 Démarrage

CANVAS 27F

Attention - Il est recommandé de porter un cordon de mise à la terre attaché à un appareil mis à la terre afin d'éviter tout dommage résultant de l'électricité statique.

Important

N'utilisez pas d'objet pointu sur le moniteur.

2.2 Contenu de l'emballage - DALLE du moniteur

CANVAS 27F

A. Dalle du moniteur

NEXT

D. Câble HDMI

B. Câble d'alimentation

E. Câble DisplayPort

C. Adaptateur électrique

G. Câble USB type B vers USB type A

2.2 Contenu de l'emballage - support du moniteur

CANVAS 27F

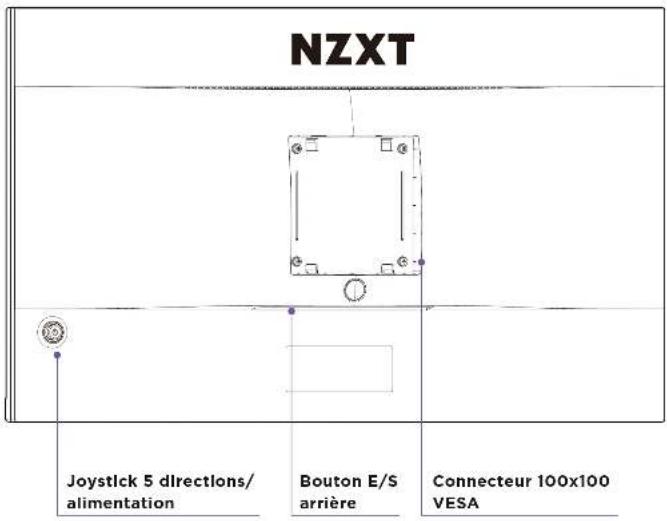

2.3 VUE d'ensemble du moniteur

CANVAS 27F

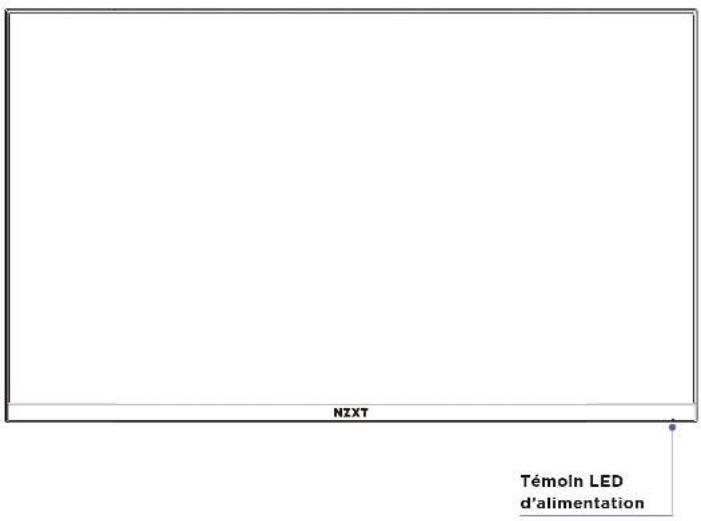

DALLE du moniteur

NZXT Joystick 5 directions/ alimentation Bouton E/S arrière Connecteur 100x100 VESA

NZXT Témoln LED d'alimentation

2.3 VUE d'ensemble du moniteur

CANVAS 27F

Points de gestion des câbles Encoche de gestion des câbles

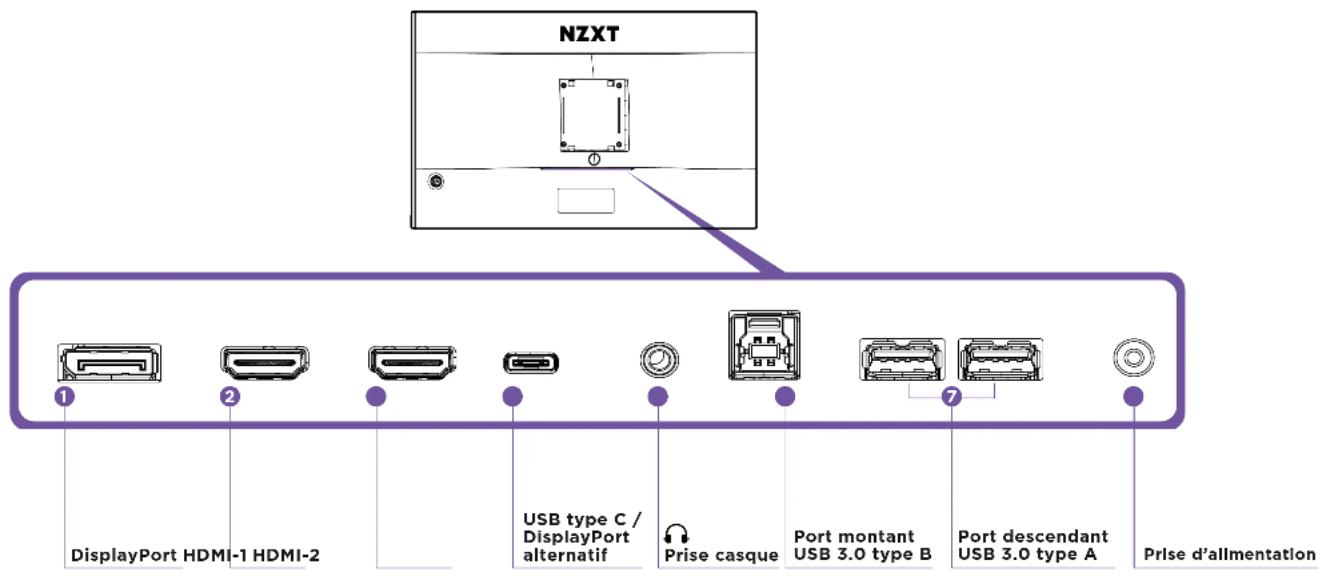

2.4 PORTS E/S arrière du moniteur

CANVAS 27F

NZXT 1 2 DisplayPort HDMI-1 HDMI-2 USB type C / DisplayPort alternatif Prise casque Port montant USB 3.0 type B Port descendant USB 3.0 type A Prise d'allimentation

3. Installation

CANVAS 27F

3.1 Installation du support du moniteur...13

3.4 Installation du serre-câbles 23

3.2 Ajustement de l'orientation du moniteur....17

3.5 Déverrouillage rapide du support du moniteur 24

3.3 Raccordement du moniteur au PC...18

3.1 Installation du support du moniteur

CANVAS 27F

Important

* Placez le moniteur sur une surface douce et protégée pour éviter de rayer la dalle de l'écran. * Les orifices pour l'installation du support peuvent également servir pour les supports VESA 100 x 100 compatibles.

Étape 1

Maintenez délicatement le socle et insérez-le dans le cou de la structure de guidage.

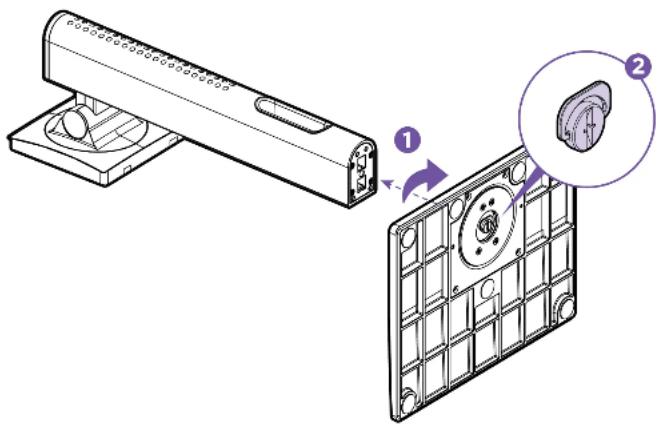

Étape 2

Serrez la vis papillon attachée afin de fixer le socle.

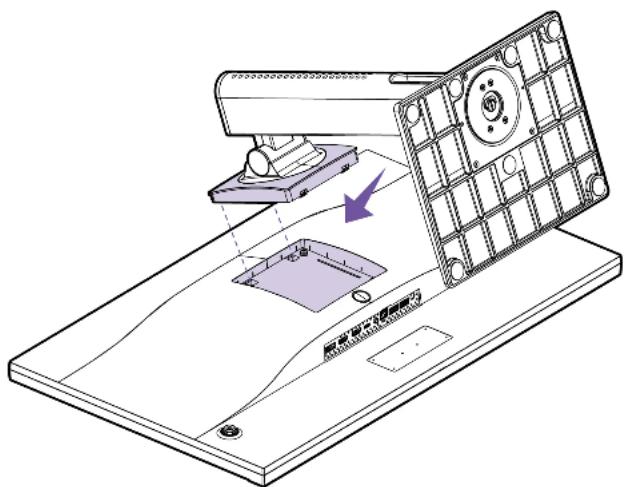

Alignez et ajustez la partie supérieure du support avec l'encoche à l'arrière du moniteur.

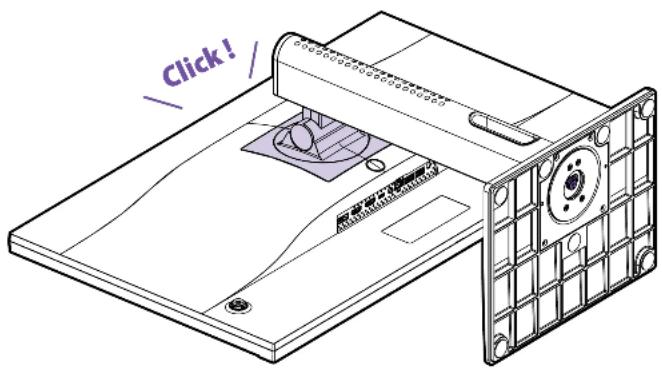

Appuyez vers le bas pour enclencher le support à déverrouillage rapide et verrouiller le support en position. Vous devriez entendre un clic une fois le verrouillage effectué.

Click !

3.1 Installation du support du moniteur

CANVAS 27F

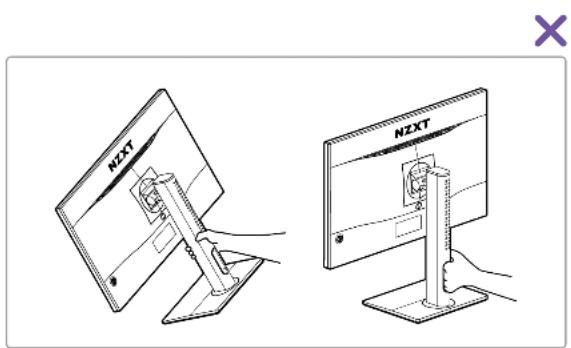

Étape 5

Soulevez délicatement le moniteur à deux mains. Ne tenez pas l'unité à une seule main.

Afin d'optimiser le confort visuel, ce moniteur intègre plusieurs ajustements (inclinaison, rotation, hauteur et pivotement).

HAUTEUR

0-120mm

INCLINAISON

-5°+20°

ROTATION

20°-20°

PIVOTEMENT

90°--90°

• Attention - Afin d'éviter toute blessure corporelle pendant le réglage de la hauteur, faites attention lorsque vous placez votre main à l'arrière de la dalle ou autour du support.
• Attention - Faites particulièrement attention de ne pas coincer votre main dans la zone de réglage de la hauteur. Vous pourriez vous blesser à la main.

- Attention - inclinez le moniteur vers l'arrière de 20° avant de faire pivoter la dalle afin d'éviter que le coin inférieur ne raye le socle.

3.3 Raccordement du moniteur au PC

CANVAS 27F

Étape 1

Assurez-vous que votre PC est éteint.

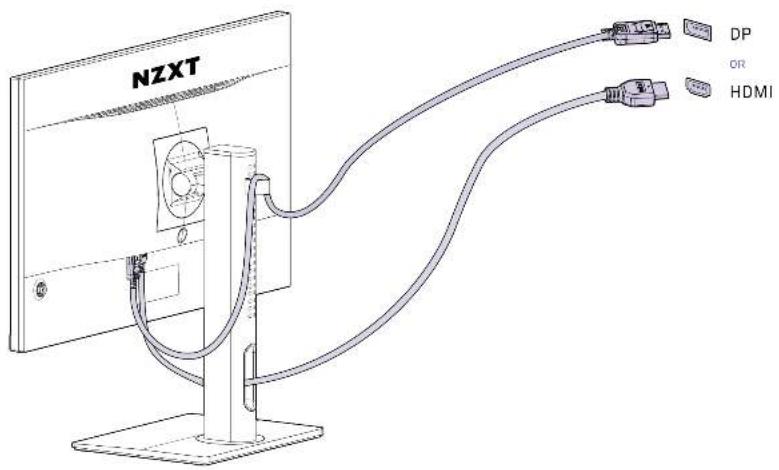

Étape 2

Branchez le câble HDMI/DisplayPort fourni pour relier le moniteur à votre ordinateur.

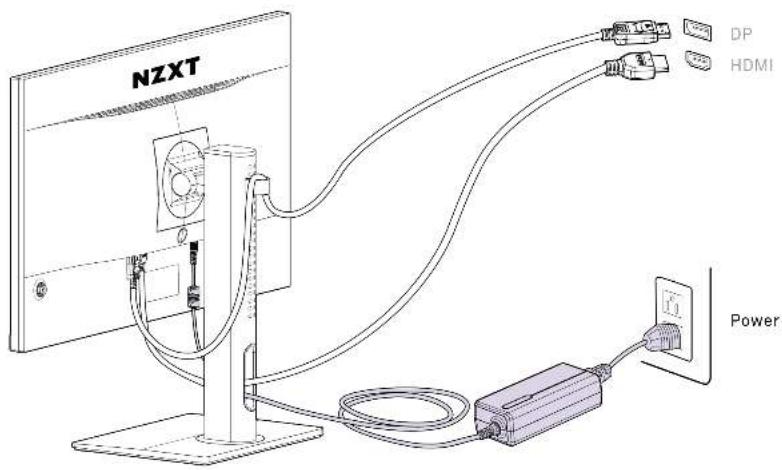

Raccordez l'adaptateur électrique du moniteur et le câble d'alimentation.

Étape 4

Raccordez l'adaptateur électrique à la prise d'alimentation du moniteur.

Étape 5

Branchez le cordon d'alimentation dans une prise électrique.

NZXT DP HDMI Power

3.3 Raccordement du moniteur au PC

CANVAS 27F

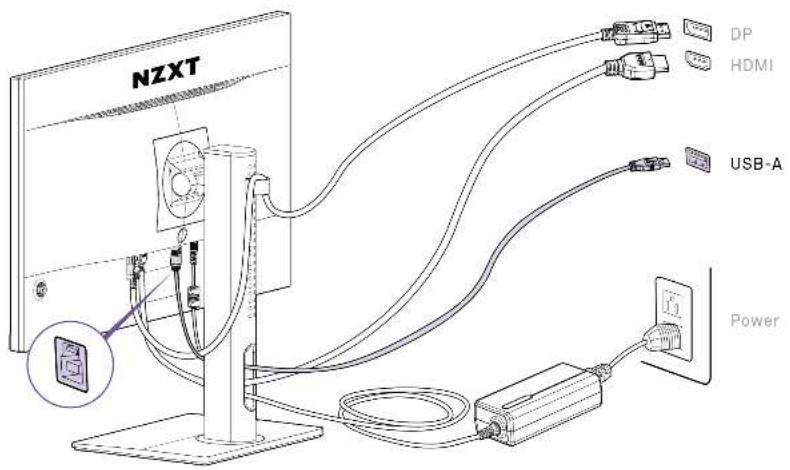

Étape 6

Pour la connexion du logiciel CAM, utilisez le câble convertisseur USB type A vers B fourni, connectez le connecteur type B au port E/S du moniteur et le type A à votre PC.

Téléchargez et installez NZXT CAM depuis nzxt.com/cam.

NZXT DP HDMI USB-A Power

3.3 Raccordement du moniteur au PC

CANVAS 27F

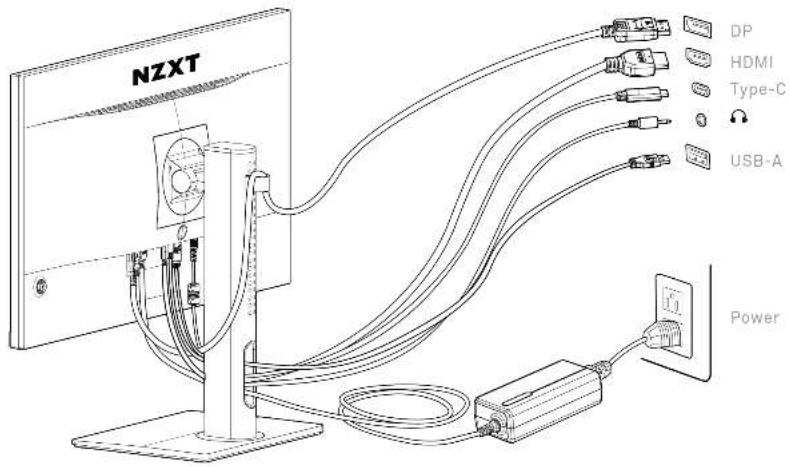

Étape 7

Pour la gestion des câbles, utilisez le serre-câbles et/ou le passe-câbles fourni(s) pour guider les câbles à l'arrière du moniteur et du bureau.

NZXT DP HDMI Type-C USB-A Power

3.3 Raccordement du moniteur au PC

CANVAS 27F

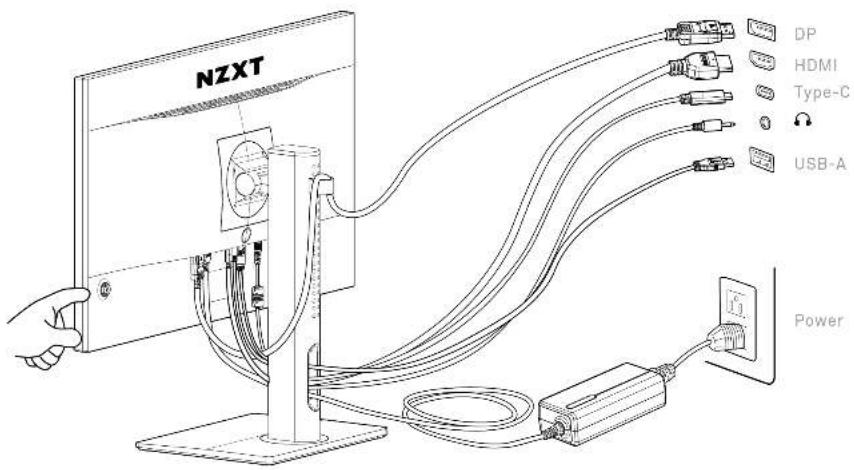

Étape 8

Allumez le moniteur.

Étape 9

Allumez l'ordinateur et le moniteur détectera automatiquement la/les source(s) du signal.

NZXT DP HDMI Type-C USB-A Power

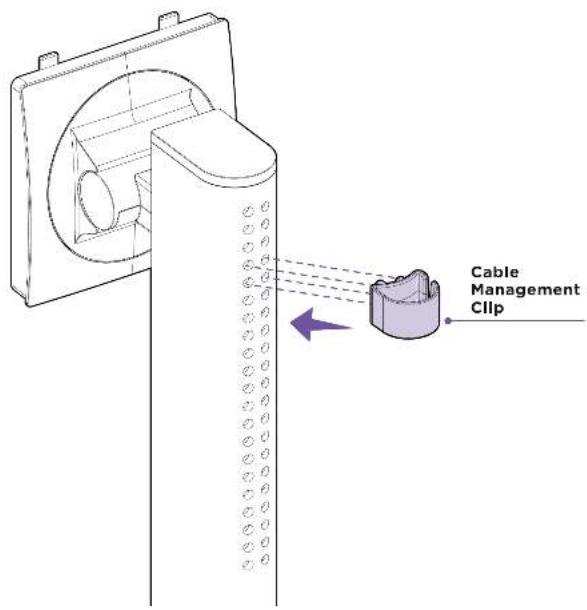

3.4 Installation du serre-câbles

CANVAS 27F

Insérez le serre-câbles à l'arrière du cou.

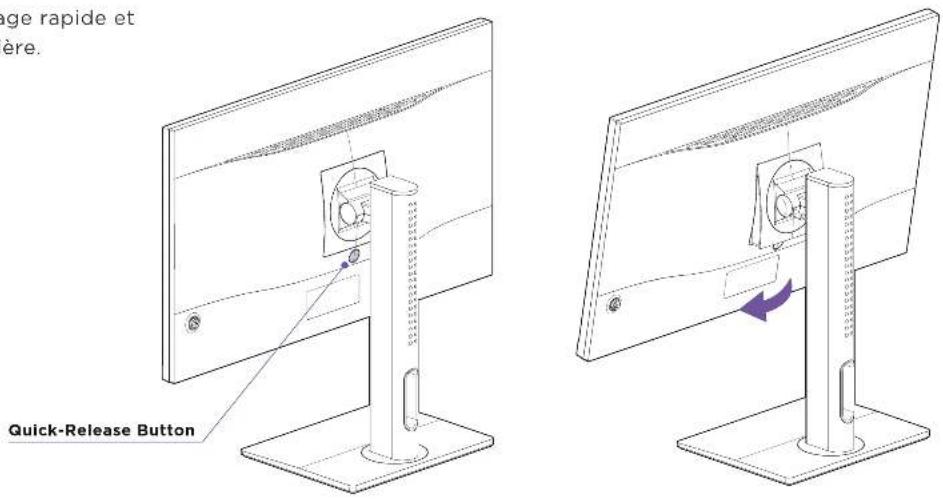

Appuyez sur le bouton de déverrouillage rapide et inclinez la dalle du moniteur vers l'arrière.

page rapide et ère. Quick-Release Button

4. Configuration de l'affichage à l'écran (OSD ou on-screen display) du moniteur

CANVAS 27F

4.1 Instructions de contrôle du joystick 5 directions 26

4.2 Présentation du menu OSD...27

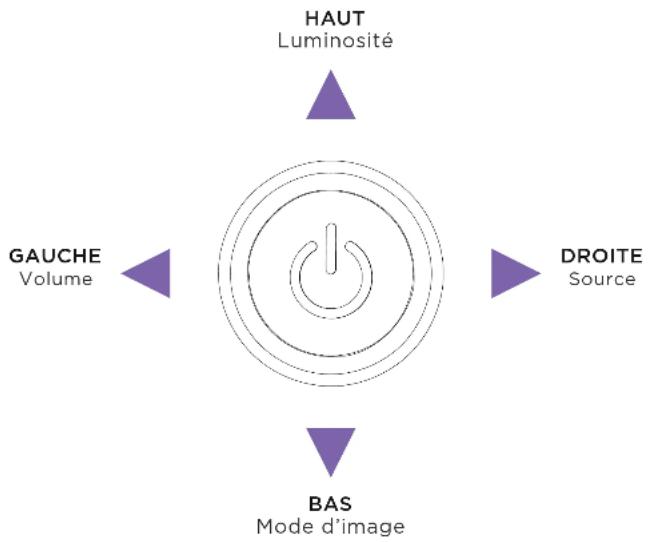

4.1 Instructions de contrôle du joystick 5 directions

CANVAS 27F

Le moniteur est doté d'un joystick 5 directions pour le contrôle de l'alimentation et le contrôle multidirectionnel permettant de naviguer dans le menu OSD du moniteur.

SÉLECTION - Appuyez sur le bouton

Accès RAPIDE

DROITE - Source

GAUCHE - Volume

HAUT - Luminosité

BAS - Mode d'image

4.2 Présentation du MENU OSD

CANVAS 27F


Menu de 1er niveau Menu de 2er niveau Menu de 3er niveau Description
Image	Mode d'image	Standard
		Tir à la première personne
		Stratégie en temps réel
		Jeu de rôle
		Course
		Cinéma
		Professionnel
		Nuit
		HDR
	Luminosité 0-100%		La luminosité peut être ajustée dans n'importe quel mode
	Contraste 0-100%		Le contraste peut être ajusté dans n'importe quel mode
	Netteté 0-100%		- La netteté peut être ajustée dans n'importe quel mode- Elle améliore la clarté et les détails des images
	Température de couleur	Froid / Normal / Chaud
		Personnalisation	R(0-100)G(0-100)B(0-100)
	Gamma Désactivé / 2.0 / 2.2 / 2.4
	Saturation 0-10
	Temps de réponse Normal / Rapide / Rapidité maximale
	Taux de rafraîchissement	Désactivé / En haut à droite / En haut à gauche
	Temps de réponse écran	Activé / Désactivé
	Faible lumière bleue 0-10		- L'option Faible lumière bleue protège vos yeux de la lumière bleue émise par le moniteur. Lorsqu'elle est activée, la température de couleur de l'écran est ajustée vers une lumière plus jaune.- Vous pouvez ajuster l'option Faible lumière bleue dans n'importe quel mode.- Lorsque le mode lecture est activé, l'option Faible lumière bleue est automatiquement activée.
	Black eQualifier	0-10
	Format d'image	Auto / 4:3 / 16:9

4.2 Présentation du MENU OSD

CANVAS 27F

PARAMÈTRES DE L'AFFICHAGE À L'ÉCRAN

Menu de 1er niveau	Menu de 2er niveau Menu de 3er niveau Description
Paramètres del'affichage à l'écran	Langue	Chinois (traditionnel) / Anglais / Français/ Allemand / Italien / Espagnol / Coréen /Japonais / Russe / Portugais	- La langue par défaut est l'anglais.- Les utilisateurs peuvent utiliser le bouton Haut ou Bas pour passer d'une langue àl'autre. Le bouton central vous permet d'appliquer la nouvelle sélection.- La langue est un paramètre indépendant. Le paramètre de langue personnalisé del'utilisateur remplacera le paramètre d'usine par défaut. Si l'utilisateur définit l'optionRéinitialisation sur Oui, la langue ne sera pas modifiée.
	Transparence del'affichage à l'écran	0% / 20% / 40% / 60% / 80%	Vous pouvez ajuster la transparence de l'affichage à l'écran dans n'importe quel mode
	Durée de l'affichage àl'écran	10-60 s	Vous pouvez ajuster la durée de l'affichage à l'écran dans n'importe quel mode

PARAMÈTRES SYSTÈME

Menu de 1er niveau	Menu de 2er niveau	Menu de 3er niveau	Description
Paramètres système	FreeSync Active / Désactivé		- Le paramètre par défaut est Désactivé. FreeSync procède par basculement unifié ; si l'option HDMI est désactivée, chaque source d'entrée sera également désactivée.- Seul DisplayPort permet la compatibilité G-Sync pour les cartes graphiques NVIDIA.
	LED Activé / Désactivé		Le paramètre par défaut est Activé. Témoin LED allumé ou éteint
	Détection de la source	Auto / Manuelle	Basculez automatiquement ou manuellement entre les sources d'entrée.
	Mode silencieux	Activé / Désactivé	Le paramètre par défaut est Désactivé. Contrôle l'activation/la désactivation de la prise audio 3,5 mm
	Volume	0-100	La valeur par défaut est 50. Contrôle le volume de la prise audio 3,5 mm
	Tout réinitialiser	Activé / Désactivé	Réinitialisez ou restaurez les paramètres aux valeurs par défaut de l'affichage à l'écran dans n'importe quel mode.

4.2 Présentation du MENU OSD

CANVAS 27F

SOURCE D'ENTRÉE

Menu de 1er niveau	Menu de 2er niveau Menu de 3er niveau Description
Source d'entrée	HDMI 1
	HDMI 2
	DisplayPort
	Type C

Informations du moniteur

1. Source 2. Résolution 3. Taux de rafraîchissement 4. FreeSync Premium 5. HDR 6. Version du micrologiciel

5. Configuration du logiciel CAM

CANVAS 27F

5.1 Téléchargement de l'application CAM....31

5.2 Présentation de CAM 32

5.1 Téléchargement de l'application CAM

CANVAS 27F

NZXT CAM

Téléchargez et installez NZXT CAM depuis nzxt.com/camapp.

NZXT CAM permet aux utilisateurs de transformer leur configuration de PC Gaming en un écosystème synchrone et entièrement immersif. Ce logiciel cohérent et intuitif permet la surveillance, la personnalisation et l'ajustement des performances de votre PC. Avec NZXT CAM, les utilisateurs peuvent ajuster directement les paramètres de leur moniteur Canvas à l'aide de profils personnalisés en mesure de se synchroniser avec certains jeux ou certaines heures de la journée.

6. ANNEXE

CANVAS 27F

6.1 SPÉCIFICATIONS...... A-2 6.2 Dépannage (FAQ)...... A-3 6.3 Liste d'affichages pris en charge.... A-4 6.4 NZXT Global Warranty Policy.... A-5 6.5 Support and Service.... A-11

6.6 Avis réglementaires.... A-14 6.7 Battery Information..... A-15 6.8 WEEE Statement A-16 6.9 Revision History...... A-20

6.1 Spécifications

CANVAS 27F

MODÈLE MONITEUR	GAMING NZXT CANVAS 27F
TAILLE DE LA DALLE 27"
FORMAT D'IMAGE 16:9
PLAT / INCURVÉ PLAT
RÉSOLUTION MAX. FHD 1	920 X 1 080
LUMINOSITÉ LCM (TYPE) 400 CD/M	2
TYPE DE CONTOUR SANS	CONTOUR
ZONE D'AFFICHAGE ACTIVE(H°V)	597,6 (H) X 336,15 (V)
GAMUT DE COULEUR DCI-P3	84%, RGB 99%
ANGLE DE VUE (H/V) 178° / 178° (TYPE)
COULEURS DE L'ÉCRAN	16,7 M
TEMPS DE RÉPONSE	1 MS (GTG)
SYNCHRONISATIONADAPTATIVE	AMD FREESYNC PREMIUM
TAUX DE RAFRAÎCHISSEMENTDE LA DALLE	240 HZ
HDR	VESA DISPLAYHDRTM 400
ENTRÉE VIDÉO	2X HDMI 2.01X DP 1.2
PORTS USB	2 X USB 3.0 TYPE A1 X USB 3.0 TYPE B1 X USB TYPE C (DISPLAYPORT ALT)
SORTIE CASQUE	3,5 MM X 1
TYPE D'ALIMENTATION	ADAPTATEUR EXTERNE
ENTRÉE D'ALIMENTATION DEL'ADAPTATEUR	100-240VAC, 50-60HZ,1.6A MAX
PUISSANCE DE SORTIE DEL'ADAPTATEUR	19V --- 3.42 A

COULEURS DE CHÂSSIS	NOIR / BLANC
MODE ÉCONOMIE D'ÉNERGIE	0,5 W
MODE HORS TENSION	0,3 W
COMPATIBILITÉ VESA	100 X 100 MMTYPE DE VIS : M4 X 15 MM
VISIONNAGE	ANTI-SCINTILLEMENTPROTECTION CONTRE LA LUMIÈRE BLEUEANTIREFLETRÉDUCTION DU FLOU CINÉTIQUE
RÉGLAGE DE L'INCLINAISON	5°--20°
RÉGLAGE DE LA ROTATION	20°--20°
RÉGLAGE DE LA HAUTEUR	0-120MM
DIMENSIONS AVEC SUPPORT(L X H X P)	615 MM X 526,6 MM X 222,8 mm
DIMENSIONS SANS SUPPORT(L X H X P)	615 MM X 367 MM X 68,6 mm
DIMENSIONS DE LA BOÎTE(L X H X P)	720 X 490 X 135 mm
POIDS NET (DALLEUNIQUEMENT)	3,45 KG
POIDS NET (SUPPORTUNIQUEMENT)	2,6 KG
TENSION D'ALIMENTATION	19V 3.42A
ENVIRONNEMENT	EN FONCTIONNEMENT :TEMPÉRATURE : DE 0 À 40 °CHUMIDITÉ : DE 20 À 90 %, SANS CONDENSATIONALTITUDE : 0 ~ 5 000 M
	STOCKAGE :TEMPÉRATURE : DE -20 À 60 °CHUMIDITÉ : DE 10 À 90 %, SANS CONDENSATION

6.2 Dépannage (FAQ)

CANVAS 27F

Problème Solution potentielle
Le témoin LED d'alimentation est éteint	- Vérifiez si l'adaptateur ou le cordon d'alimentation est correctement et fermement connecté ou débranché.- Si l'écran fonctionne sans témoin LED d'alimentation allumé, allez dans MENU > Autres paramètres > LED et activez le témoin.
Le témoin LED d'alimentation est allumé, mais l'écran n'affiche aucune image	- Vérifiez si le système d'exploitation est entré en mode veille ou économie d'énergie. Appuyez sur le joystick ou déplacez la souris pour sortir de ces modes.- Vérifiez que le câble du signal (HDMI/DisplayPort/type C) est correctement connecté et que l'autre extrémité du câble de sortie a été fermement connectée au port d'entrée de l'ordinateur (carte graphique). Débranchez et branchez à nouveau les 2 terminaux afin de vous assurer que toutes les broches ne sont pas pliées.- Remplacez le câble de signal (HDMI/DisplayPort/type C) pour effectuer un test approfondi- Vérifiez dans MENU > Source d'entrée que la source adéquate est sélectionnée.- Connectez le moniteur à d'autres ordinateurs (PC/ordinateur portable) pour confirmer que c'est normal- Réinitialisez le moniteur dans MENU > Autres paramètres > Tout réinitialiser.
L'image à l'écran est trop claire ou trop sombre	Vérifiez et régllez la luminosité dans MENU > Image > Luminosité : plus la valeur est grande, plus la luminosité est élevée.
L'image à l'écran saute ou un motif de vague est présent dans l'image	- Vérifiez et régllez la netteté de l'image dans MENU > Image > Netteté.- Rendez-vous dans MENU > Image > Temps de réponse et basculez entre les modes Normal/Rapide/Rapidité maximale.- Rendez-vous dans MENU > Image > MPRT et passez de Désactivé à Activé.- Rendez-vous dans MENU > Autres paramètres > FreeSync Premium et passez de Désactivé à Activé ; vérifiez si le problème d'affichage a disparu.
L'image à l'écran présente des défauts de couleurs (le blanc ne semble pas blanc)	- Rendez-vous dans MENU > Image > Température de couleur et basculez entre les modes Froid/Normal/Chaud.- Vérifiez et définissez vos paramètres dans Température de couleur > Personalisation > R/G/B.- Si l'affichage n'est pas encore assez « blanc », réinitialisez le moniteur dans MENU > Autres paramètres > Tout réinitialiser et effectuez à nouveau les actions ci-dessus.
Paramétrer et modifier le taux de rafraîchissement de l'écran	- La valeur par défaut du taux de rafraîchissement de l'écran est de 60 Hz- Procédez comme suit pour modifier les paramètres du taux de rafraîchissement de l'écran :• Faites un clic droit sur le bureau Windows• Sélectionnez « Paramètres d'affichage » dans le menu déroulant• Naviguez vers le bas et sélectionnez « Affichage avancé »• Sélectionnez l'écran dont vous souhaitez consulter ou modifier les paramètres• Sélectionnez le paramètre de taux de rafraîchissement de l'écran• Remarque - Pour bénéficier d'un affichage en mode portrait, suivez les étapes ci-dessus pour modifier le paramètre de taux de rafraîchissement avant de modifier l'orientation de l'affichage en mode portrait. Vous ne pouvez pas modifier les paramètres de taux de rafraîchissement lorsque vous êtes en mode portrait.

6.3 LISTE d'affichages PRIS en CHARGE

CANVAS 27F

Standard Resolution HDMI 1 HDMI 2 DisplayPort Type C
VGA	640x480@60Hz	☑	☑	☑	☑
	640x480@67Hz	☑	☑	☑	☑
	640x480@72Hz	☑	☑	☑	☑
	640x480@75Hz	☑	☑	☑	☑
Mode DOS	720x480@60Hz	☑	☑	☑	☑
	720x576@50Hz	☑	☑	☑	☑
SVGA	800x600@56Hz	☑	☑	☑	☑
	800x600@60Hz	☑	☑	☑	☑
	800x600@72Hz	☑	☑	☑	☑
	800x600@75Hz	☑	☑	☑	☑
XGA	1024x768@60Hz	☑	☑	☑	☑
	1024x768@70Hz	☑	☑	☑	☑
	1024x768@75Hz	☑	☑	☑	☑
SXGA	1280x768@60Hz	☑	☑	☑	☑
	1280x768@75Hz	☑	☑	☑	☑
WXGA+ 1440x900@60Hz		☑	☑	☑	☑
WSXGA+ 1680x1050@60Hz		☑	☑	☑	☑
HD intégrale	1920x1080@60Hz	☑	☑	☑	☑
	1920x1080@85Hz	☐	☐	☐	☐
	1920x1080@120Hz	☑	☑	☑	☑

Standard Résolution HDMI 1 HDMI 2 DisplayPort Type C
HD intégrale QHD	1920x1080@144Hz	☐	☐	☐	☐
	1920x1080@165Hz	☑	☑	☑	☑
	1920x1080@200Hz	☑	☑	☑	☑
	1920x1080@240Hz	☑	☑	☑	☑
Résolution de l'affichage vidéo	480P@60Hz	☑	☑	☑	☑
	576P@50Hz	☑	☑	☑	☑
	720P@50Hz	☑	☑	☑	☑
	720P@60Hz	☑	☑	☑	☑
	720P@100Hz	☑	☑	☑	☑
	720P@120Hz	☑	☑	☑	☑
	1080i	☐	☐	☐	☐
	1080P@50Hz	☑	☑	☑	☑
	1080P@60Hz	☑	☑	☑	☑
	1080P@100Hz	☑	☑	☑	☑
	1080P@120Hz	☑	☑	☑	☑
	2160P@50Hz	☑	☑	☑	☑
	2160P@60Hz	☑	☑	☑	☑

CANVAS 27F

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com

Cet appareil est conforme aux exigences définies par la Directive du Conseil européen relative à l'harmonisation des législations des États membres concernant la compatibilité électromagnétique (2014/30/UE), au matériel électrique destiné à être employé dans certaines limites de tension (2014/35/UE), à la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie (2009/125/CE) et à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (2011/65/UE). Ce produit a été testé et déclaré conforme aux normes harmonisées relatives à l'équipement de technologie de l'information publiées dans les Directives du Journal officiel de l'Union européenne.

Cet appareil est conforme à la partie 15 des règles de la FCC, sous-partie B, Radiateurs non intentionnels.

Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter n'importe quelle interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non souhaité.

Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de parasites radio applicables aux appareils numériques définies dans la Réglementation relative aux interférences radio du Canadian Department of Communications. Cet appareil de classe B est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration DEEE

Conformément à la Directive de l'Union européenne (« UE ») sur les déchets d'équipements électriques et électroniques, Directive 2012/19/UE, les produits d'« équipements électriques et électroniques » ne peuvent plus être mis au rebut avec les déchets ménagers et les fabricants d'équipements électroniques concernés ont l'obligation de reprendre de tels produits lorsque ces derniers sont arrivés en fin de vie.

CANVAS 27F

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2012/19/EU, prenant effet le 14 février 2014, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.
