Type de produit	Enregistreur de données (data logger) série EBI 12
Marque / Modèle	Ebro / EBI 12
Catégorie	Équipements de mesure
Dimensions (diamètre x hauteur)	48 x 24 mm
Poids	Environ 90 g
Alimentation	Pile lithium 3,6 V remplaçable (pile ebro® spécifique)
Durée de vie de la pile	Jusqu'à 2 ans selon utilisation (réduite en mode radio)
Grandeurs mesurées	Température, humidité, pression, conductivité (selon version)
Nombre de canaux	1, 2, 3 ou 4 selon version
Taux d'échantillonnage	Redline : 250 ms à 24 h ; Blueline : 1 s à 24 h
Mémoire de données	Jusqu'à 100 000 mesures
Interface / Communication	Radio 2,4 GHz (mode sans fil) et interface USB (programmation/lecture)
Plage de température de service (hors zone Ex)	Mode LOG : -90°C à +150°C ; Mode radio : -30°C à +150°C
Plage de température en zone Ex	-40°C à +85°C
Indice de protection	IP68
Matériau du boîtier	Acier inoxydable 316L, PEEK
Homologation Ex	Ex II1G Ex ia IIC T4 Ga (zone 0 EPL Ga)
Certifications radio	FCC, IC, Anatel, ETSI
Sécurité	Ne pas ouvrir en zone Ex, utiliser uniquement les piles ebro®, respecter les consignes ATEX
Entretien et nettoyage	Nettoyer extérieur avec lingette légèrement humide ; remplacer le joint torique chaque année ou après ouverture
Pièces détachées et accessoires	Kit de remplacement de pile (AL104), outil d'ouverture (AL121), œillet de fixation (AL122), joints toriques
Service d'étalonnage	Recommandé une fois par an ; retour à ebro
Élimination	Ne pas jeter avec les ordures ménagères ; retourner au fabricant ; pile en point de collecte

FOIRE AUX QUESTIONS - EBI 12 Ebro

Comment programmer l'enregistreur EBI 12 ?

La programmation s'effectue à l'aide d'un logiciel spécial (par ex. Winlog.validation) sur un PC. L'enregistreur doit être inséré dans une interface (non homologuée zone Ex) connectée en USB. Suivez les instructions du logiciel.

Quelle pile utiliser pour le remplacement ?

Utilisez exclusivement les piles ebro® disponibles pour ces enregistreurs (réf. AL104 ou équivalent). Seules ces piles répondent aux exigences d'approbation EX et à la résistance thermique requise.

La portée radio maximale est-elle suffisante ?

En environnement dégagé, la portée maximale est d'environ 15 mètres. La communication radio nécessite une liaison constante entre l'enregistreur et l'interface.

Puis-je utiliser l'enregistreur en zone explosive (ATEX) ?

Oui, l'EBI 12 est homologué pour zone 0 (EPL Ga). Respectez impérativement : ne pas ouvrir le boîtier en zone Ex, ne pas utiliser l'interface en zone Ex, mettre l'appareil à la terre, et protéger contre les charges électrostatiques.

Quelle est la précision de mesure en température ?

La précision varie selon le modèle. Par exemple, pour l'EBI 12-T100 : ±0,5°C de -90 à -40°C, ±0,2°C de -40 à 0°C, ±0,1°C de 0 à 120°C, ±0,05°C de 120 à 140°C, ±0,1°C de 140 à 150°C.

Comment nettoyer l'enregistreur ?

Nettoyez l'extérieur avec une lingette légèrement humide. N'utilisez pas de détergents ni de solvants comme l'acétone. Pour les modèles avec capteur de conductivité (TC230), rincez à l'eau courante puis à l'eau déminéralisée.

Que faire en cas de perte de communication avec l'interface ?

Vérifiez que l'interface est correctement connectée et reconnue par le logiciel. Ouvrez l'enregistreur (hors zone Ex) et contrôlez l'absence d'humidité. Si nécessaire, débranchez et rebranchez la pile après 30 secondes.

Quelle est la durée de vie de la pile en utilisation normale ?

La durée de vie est de 1 à 2 ans, à condition d'arrêter l'appareil quand il n'est pas utilisé et de ne pas utiliser le mode radio en continu. En mode radio, la durée est réduite significativement.

Puis-je utiliser l'enregistreur à des températures inférieures à -30°C ?

Oui, en mode LOG jusqu'à -90°C, mais la durée de vie de la pile est considérablement réduite. Le mode radio est déconseillé en dessous de -30°C car la consommation accrue peut endommager l'électronique.

Comment remplacer le joint torique d'étanchéité ?

Après chaque ouverture, remplacez le joint torique. Nettoyez la rainure, graissez légèrement le nouveau joint et insérez-le. Utilisez juste assez de graisse pour faire briller le joint. Refermez l'enregistreur avec l'outil d'ouverture.

MODE D'EMPLOI EBI 12 Ebro

Consignes de sécurité 5

Homologation Ex 5

Utilisation en zone Ex 5

Sécurité et avertissements généraux 7

Vue d'ensemble 11

Les enregistreurs de données 11
L'interface....13

Chaines de production 15

Mode d'emploi 17

enregistreurs de données avec sondes souples de 1,5 mm____17

enregistreurs de données avec sondes souples de 3 mm....19

enregistreurs de données avec sondes à câble 21

enregistreurs à capteur d'humidité 21

Durée de vie de la pile 23

Utilisation en congélateur 23

Étalonnage tel que livré 25

Instruction d'utilisation 25

Pièces détachées et accessoires.....27

Déballage/fournitures à la livraison .... 27

Mise en service de l'enregistreur 29

Mode de transfert de données 31

Mise en place de l'œillet de fixation...33

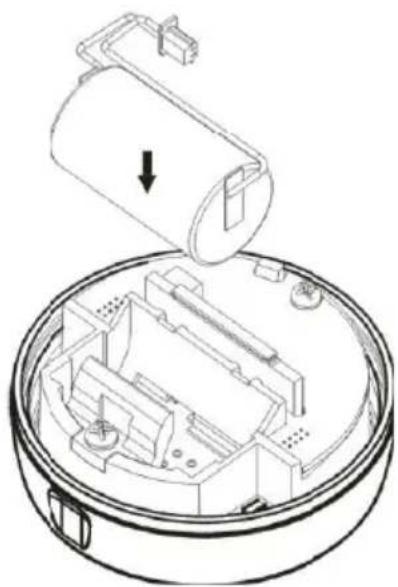

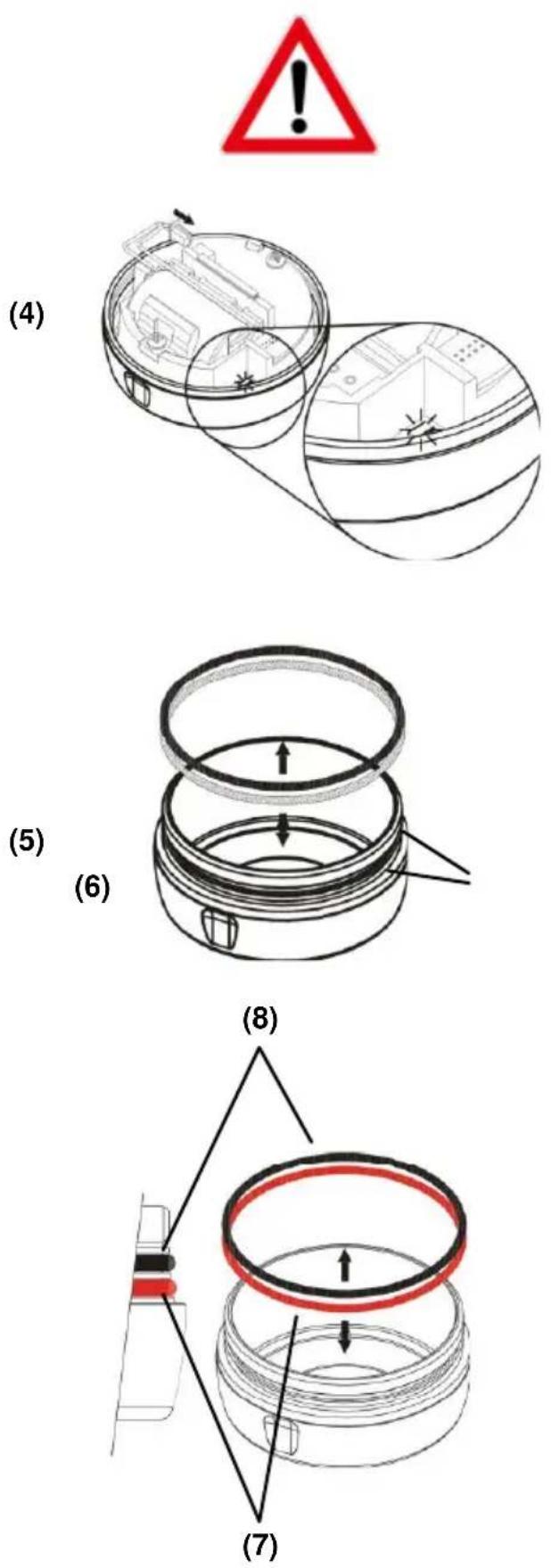

Remplacement de la pile 35

Nettoyage et entretien 45

Service d'étalonnage 45
Élimination 45

Caractéristiques techniques 47

Générales 47

Selon le type d'enregistreur 49

Accessoires 61

Homologations....61

Générales 61

Homologation Ex 61

Radio 61

EPS 15 ATEX 1 076 X

Deutsch

Sicherheitshinweise

Ex-Zulassung

Consignes de sécurité

Homologation Ex

Respecter les prescriptions relatives à l'utilisation dans des zones à atmosphère explosive !

Risque d'accident en cas d'explosion !

L'enregistreur EBI 12 a été certifié « matériel électrique utilisable en atmosphère Ex » par le Bureau Veritas.

Ex II1G Ex ia IIC T4 Ga

pour températures ambiantes de -40 à +85°C

Utilisation en zone Ex

Les enregistreurs EBI 12 sont homologués pour les zones Ex « Zone 0 EPL Ga ».

Toutefois, ceci est valable uniquement dans les conditions suivantes :

1. L'impression de l'homologation doit être visible sur le boîtier.
2. L'appareil, avec ou sans anneau intermédiaire, doit être mis à la terre conformément au concept de mise à la terre de l'utilisateur.
3. L'appareil doit être protégé contre les charges électrostatiques et ne doit pas être utilisé ni stocké à proximité de processus susceptibles d'induire des charges électrostatiques.
4. Aucun composant de l'appareil ne doit être exposé à une température supérieure à +85°C.
5. Ne pas ouvrir le boîtier en zone Ex.
6. La pile fournie par -ebro-® est montée.
7. Ne jamais utiliser l'interface en zone Ex. L'interface n'est pas homologuée pour l'utilisation en zone Ex.

Sécurité et avertissements généraux

Ne pas introduire l'enregistreur dans un milieu dont la température dépasse 150°C.

N'exposez pas l'appareil aux radiations micro-onde ou aux ultrasons.

Danger d'explosion de la pile au lithium!

Ne jamais utiliser l'interface en zone Ex. L'interface n'est pas homologuée pour l'utilisation en zone Ex.

Ne pas saisir l'enregistreur à mains nues immédiatement après une mesure ! Danger de brûlure !

Pour l'immersion dans des liquides à moins de -20°C, envelopper l'enregistreur dans un emballage étanche à l'eau.

Utiliser exclusivement les piles -ebro® disponibles pour ces enregistreurs ! Seulement avec ces piles, l'enregistreur répond aux exigences l'approbation EX et seules celles-ci ont la résistance à la température requises et capacité!

Les enregistreurs émettent des signaux radio dans la plage de fréquence de 2,4 GHz.

Dans certaines circonstances, d'autres appareils techniques peuvent être considérablement perturbés de ce fait ! Aussi doit-on utiliser les enregistreurs uniquement dans des zones où les ondes radio ne représentent aucun danger!

EBI 12 EX Series

Deutsch

Le maintien de la classe de protection IP 68 ne peut être assuré que par le remplacement régulier de la bague d'étanchéité, au moins une fois par an et à chaque ouverture de l'enregistreur. Des défauts sur le boîtier ou les sondes peuvent également nuire à l'étanchéité. En cas de doute, faites vérifier l'enregistreur par le service ebro.

Attention Risque d'explosion: en cas de fuite d'appareils, du liquide peut pénétrer dans l'enregistreur. Ce liquide pénétré peut se dilater au-delà du point d'ébullition lorsqu'il est chauffé rapidement et provoquer l'éclatement de l'appareil.

EBI 12 EX Series

Les enregistreurs de données

Les enregistreurs de données de la série EBI 12 sont des appareils de mesure et d'enregistrement de haute précision pour la température, l'humidité, la pression, au conductivité. Ils fonctionnent sur pile au lithium (une) et sont programmés et relevés au moyen d'un ordinateur de type PC.

La programmation des enregistreurs requiert une interface adéquate (disponible comme accessoire) ainsi qu'un logiciel d'analyse adéquat installé sur le PC (par ex. « Winlog.validation », disponible comme accessoire). L'interface est raccordée au PC via Universal Serial Bus (USB).

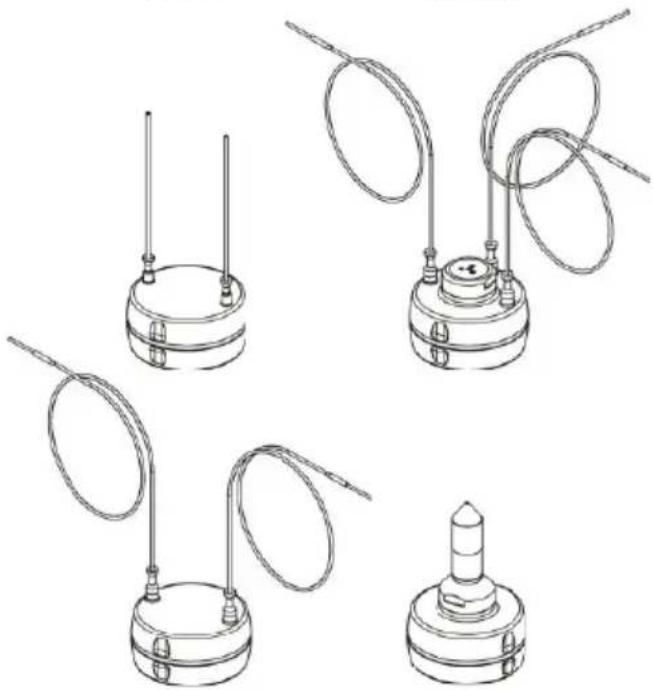

Les enregistreurs de la série EBI 12 sont disponibles pour différentes applications et dans différentes versions.

• Canaux 1,2, 3 ou 4
• Température, température/humidité, température/pression ou température/conductivité
• Sondes de température versions souples ou rigides ∅ 1,5, 1,95, 3,0 ou 6,0mm Longueurs de 10 à 2000mm Position radiale ou axiale Version pointue ou émoussée
• Sonde à câble ∅ 1,2mm Longueur 600mm et 1200mm
• Capteur de pression, raccord standard M10 filetage intérieur pour adaptateur de flexible, de bride ou de vitrage Luer Lock

EBI 12 EX Series

Deutsch

Pour la programmation des enregistreurs et pour la lecture des données enregistrées, insérer l'enregistreur dans l'interface.

Pour plus de détails sur la programmation des enregistreurs et la lecture des données, veuillez-vous reporter au mode d'emploi de votre logiciel d'analyse.

Les enregistreurs ne possèdent pas d'interrupteur ON/OFF. Ils fonctionnent dès que et tant que la pile fournit du courant.

L'interface

Ne jamais utiliser l'interface en zone EX. L'interface n'est pas homologuée pour l'utilisation en zone EX.

EBI 12

Produktlinien

Redline

Chaînes de production

Modèle rouge

Les enregistreurs de données de ce modèle ont des capteurs flexibles ou pliables ou, ils peuvent en plus de la température, mesurer d'autres grandeurs physique telles que la pression, l'hygrométrie, la conductivité. La transmission des données peut se réaliser en mode radio en temps réel. Les enregistreurs de données du modèle rouge peuvent être programmés en fonction d'un événement déclencheur.

Les domaines d'utilisation des enregistreurs de la série EBI 12 sont : médical, pharmaceutique, agroalimentaire et boissons, ainsi que l'industrie.

Modèle bleu

Les enregistreurs de température de ce modèle disposent de capteurs de température rigides. Ils se caractérisent par une facilité d'utilisation et une grande robustesse. Les enregistreurs de ce modèle disposent d'une bonne précision et d'une bonne capacité de mémoire.

La plupart des enregistreurs disposent d'un filetage pour une fixation facilitée.

L'enregistreur peut être mis en place dans de nombreuses applications agroalimentaires et pharmaceutiques. Par exemple, dans des chambres de stabilité, des appareils de sterilisation et des tunnels de pasteurisation.

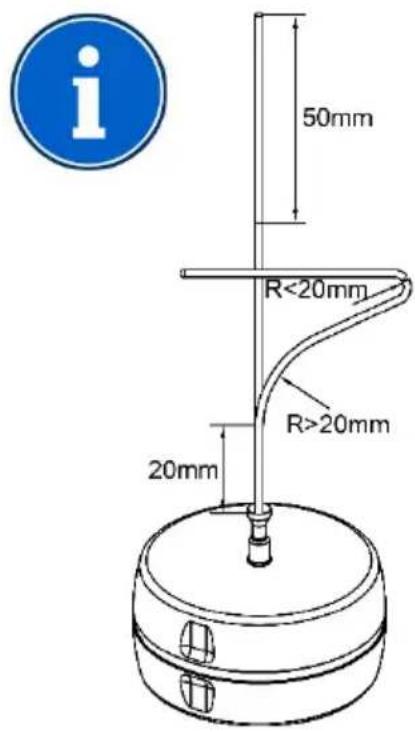

enregistreurs de données avec sondes souples de 1,5 mm

Ne pas plier la sonde, ni dans les 20 premiers millimètres au niveau du boîtier ni dans les 50mm de la pointe de la sonde.

Cela pourrait endommager la sonde. Pour le pliage près du boîtier, la sollicitation mécanique par l'arête du boîtier est trop élevée (fig. 1).

C'est dans les 50mm de la pointe de la sonde que se trouve le capteur.

Ne pas utiliser de pince pour plier la sonde. Pour le pliage, maintenir fermement la sonde avec deux doigts dans la zone inférieure et la plier avec l'autre main pour l'amener dans la position désirée.

Le rayon de courbure doit être d'au moins 20 mm. Des rayons de courbure inférieurs entraînent une fatigue de la matière et, de ce fait, la rupture de la sonde.

Laisser dans leur boîte les enregistreurs se trouvant dans une boîte de protection en silicone. L'extraction et l'enfilement de la sonde souple pourrait représenter une sollicitation superflue risquant de l'endommager.

Pour lire ou programmer les enregistreurs qui se trouvent dans une boîte en silicone il suffit de tirer la partie inférieure de la boîte vers le bas.

Après la lecture ou la programmation de l'enregistreur, refermer la boîte de protection en silicone.

L'enregistreur doit s'adapter aux conditions ambiantes normales après utilisation dans la boîte de protection en silicone.

Deutsch

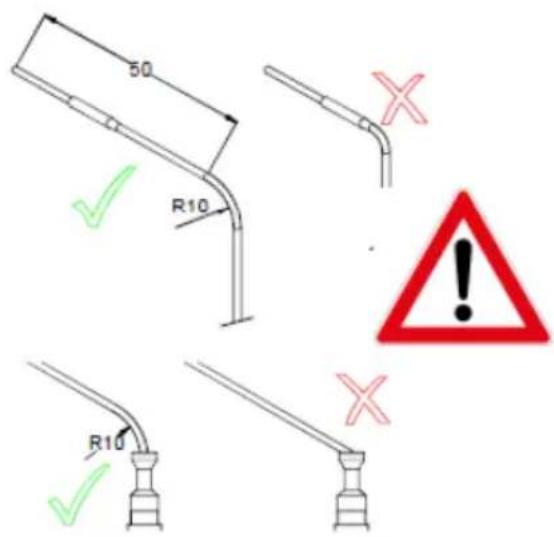

enregistreurs de données avec sondes souples de 3 mm

Ne pas plier la sonde, ni dans les 50 premiers millimètres au niveau du boîtier ni dans les 50 mm de la pointe de la sonde.

Cela pourrait endommager la sonde. Pour le pliage près du boîtier, la sollicitation mécanique par l'arête du boîtier est trop élevée (fig. 1).

C'est dans les 50 mm de la pointe de la sonde que se trouve le capteur.

Ne pas utiliser de pince pour plier la sonde. Pour le pliage, maintenir fermement la sonde avec deux doigts dans la zone inférieure et la plier avec l'autre main pour l'amener dans la position désirée.

Le rayon de courbure doit être d'au moins 80 mm. Des rayons de courbure inférieurs entraînent une fatigue de la matière et, de ce fait, la rupture de la sonde.

enregistreurs de données avec sondes à câble

Ne pas plier la sonde, ni dans les 20 premiers millimètres au niveau du boîtier ni dans les 50 mm de la pointe de la sonde. Cela pourrait endommager la sonde.

Pour le pliage près du boîtier, la sollicitation mécanique par l'arête du boîtier est trop élevée. Et c'est dans les 50mm de la pointe de la sonde que se trouve le capteur.

Ne pas utiliser de pince pour plier la sonde. Pour le pliage, maintenir fermement la sonde avec deux doigts dans la zone inférieure et la plier avec l'autre main pour l'amener dans la position désirée.

Le rayon de courbure doit être d'au moins 10mm. Des rayons de courbure inférieurs entraînent une fatigue de la matière et, de ce fait, la rupture de la sonde.

Ne pas faire passer le câble sur des arêtes.

Ne pas tirer sur le câble.

Les sondes à câble sont individuellement interchangeables à l'usine.

enregistreurs à capteur d'humidité

Ne jamais ouvrir le capuchon fritté en zone EX.

Pour remplacer le capteur d'humidité, veuillez suivre les instructions fournies avec le capteur de remplacement..

Durée de vie de la pile

La durée de vie de la pile est de 1 à 2 ans. Le prérequis pour cela est l'arrêt de l'appareil quand il n'est pas utilisé et il faut s'assurer qu'il ne transmette pas les données en temps réel.

L'utilisation du mode radio réduit significativement la durée de vie de la pile.

Utilisation en congélateur

Si l'enregistreur est utilisé à une température entre -40°C et -90°C, la durée de vie de la pile est considérablement réduite.

La durée typique est alors de 10 x 100 heures.

L'enregistreur doit être réchauffé à température ambiante après une mesure dans un congélateur.

L'utilisation du mode radio en dessous de -30°C est déconseillée.

L'augmentation de la consommation due au mode radio peut entraîner l'arrêt de l'appareil si la capacité de la pile est trop faible. Dans certains cas, l'électronique peut être endommagée.

Étalonnage tel que livré

L'étalonnage de la température de l'enregistreur de données se fait dans la plage de -80 °C à +134 °C en immergeant complètement l'appareil dans le bain liquide.

À des températures en dehors de la plage ci-dessus, seules les sondes sont immergées.

Une exception à cela est l'EBI 12-T480, où toutes les températures sont générées par simulation.

Instruction d'utilisation

La précision de la mesure est obtenue avec des enregistreurs de données si les conditions de travail sont similaires aux conditions de mesure (par ex. Submersion complète de l'appareil).

Pièces détachées et accessoires

Cet accessoire est pas homologué pour l'utilisation en zone Ex.

Pièces de rechange pouvant être jointes à la livraison :

Description Désignation

Kit de changement de pile AL 104

Kit de remplacement de pile incl.

Outil d'ouverture AL 120

Outil d'ouverture AL 121

Anneau à oeillet pour fixation AL 122

Utiliser exclusivement les piles - ebro® disponibles pour ces enregistreurs ! Seulement avec ces piles, l'enregistreur répond aux exigences l'approbation EX et seules celles-ci ont la résistance à la température requises !

Déballage/fournitures à la livraison

Après réception, contrôler si l'emballage de l'appareil est intact et si son contenu est intact et au complet.

Les fournitures à la livraison comprennent les composants suivants :

- Enregistreur EBI 12

- Le présent mode d'emploi

En cas de réclamation, veuillez nous contacter. Vous trouverez nos coordonnées au dos de l'enveloppe.

Mise en service de l'enregistreur

Les enregistreurs ne possèdent pas d'interrupteur ON/OFF. Ils fonctionnent dès que et tant que la pile fournit du courant.

Avant de les utiliser, il faut toutefois les programmer. Cette programmation s'effectue au moyen d'un logiciel spécial (par ex. « Winlog.validation » sur un ordinateur de type PC ou sur un ordinateur portable auquel est raccordé un appareil spécial d'enregistrement/de lecture (interface).

Ne jamais utiliser l'interface en zone Ex. L'interface n'est pas homologuée pour l'utilisation en zone Ex.

Pour programmer un enregistreur EBI 12, l'insérer dans l'un des ports d'interface de sorte que le côté de l'insert en plastique soit tourné vers l'interface. Effectuer ensuite la programmation à l'aide du logiciel de programmation.

Pour plus de détails, se reporter au mode d'emploi du logiciel utilisé.

Toujours laisser l'enregistreur refroidir lentement depuis les températures élevées jusqu'aux températures plus basses. Un refroidissement rapide peut entraîner des défauts d'étanchéité de l'enregistreur.

En cas d'utilisation en zone Ex, l'appareil doit être mis à la terre conformément au concept de mise à la terre de l'utilisateur.

Mode de transfert de données

Mode sans fil :

L'enregistreur envoie ses données à distance à l'interface selon un intervalle programmé

Veuillez noter que tous les enregistreurs EBI 12 ne prennent pas en charge le mode radio.

Dans un environnement dégagé, la portée maximale des enregistreurs de données est de 15 mètres environ.

L'utilisation du mode radio en dessous de -30°C est déconseillée. L'augmentation de la consommation due au mode radio peut entraîner l'arrêt de l'appareil si la capacité de la pile est trop faible. Dans certains cas, l'électronique peut être endommagée.

Mode interface :

L'enregistreur est inséré dans l'interface pour la programmation et la lecture des données.

Remarque :

Pour le transfert des données, il faut s'assurer de l'existence d'une liaison radio constante entre l'enregistreur et l'interface (pour plus de détails à ce sujet, voir le mode d'emploi de l'interface utilisée) et de la bonne réception des données arrivant sur l'ordinateur (pour plus de détails à ce sujet, voir le mode d'emploi du logiciel utilisé).

EBI 12 EX Series

(1)

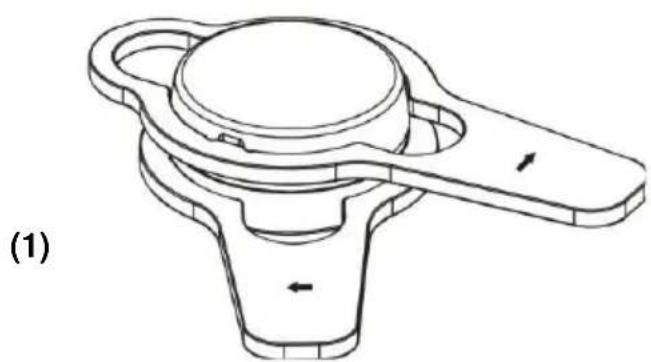

Mise en place de l'œillet de fixation

Ne jamais ouvrir le boîtier en zone Ex.

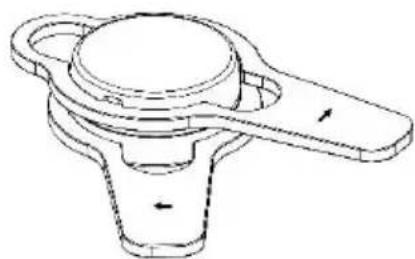

Pour installer l'œillet de fixation, il est nécessaire d'ouvrir l'enregistreur. Pour cela veuillez utiliser l'outil d'ouverture.

AL 121 Outil d'ouverture 1100-0131

AL 122 Œillet de fixation 1248-0122

Les enregistreurs série EBI 12 sont livrés par défaut sans œillet.

Un œillet peut être installé si besoin, disponible en tant qu'accessoire.

Pour installer l'œillet, veuillez procéder ainsi :

• Ouvrez l'enregistreur à l'aide de l'outil d'ouverture (fig.1)
• Retirez les joints et nettoyez les rainures
• Positionnez l'œillet au niveau du boîtier haut de l'enregistreur (fig.2).
• Prenez les nouveaux joints, imprégnez les de graisse et insérez les dans les rainures. (voir étape 7 et 8 page 34)
• Fermez à présent l'enregisseur et serrez fermement à l'aide de l'outil d'ouverture (fig.3).

Utilisez juste la quantité de graisse nécessaire pour les joints brillent mais évitez tout excès.

EBI 12 EX Series

Ex

Remplacement de la pile

La pile doit être remplacée lorsqu'elle est vide.

Ne jamais ouvrir le boîtier en zone Ex.

Utiliser exclusivement les piles -ebro® disponibles pour ces enregistreurs ! Seulement avec ces piles, l'enregistreur répond aux exigences l'approbation EX et seules celles-ci ont la résistance à la température requises !

Lors du remplacement de la pile, veuillez à vous protéger d'éventuelles décharges électrostatiques en portant par exemple un bracelet antistatique. Les décharges électrostatiques peuvent détruire l'appareil !

Pour remplacer la pile, procédez comme suit :

• Ouvrez le boîtier de l'enregistreur avec la clé de desserrage (fig. 1).
• Débranchez la fiche de la pile de l'appareil (fig. 2).
• Enlevez la pile vide.

Eliminez la pile usagée de manière écologique, à savoir dans une poubelle de tri sélectif prévue à cet effet.

Deutsch

• Placez une pile neuve dans le compartiment, dans la même position que la pile que vous venez de retirer (fig. 3).
• Branchez la prise avec précaution dans la prise (fig. 3).

Effectuez cette opération en douceur et sans appliquer de force excessive. La prise mâle est munie d'un détrompeur et ne peut donc être branchée que d'une certaine.

Une diode lumineuse se trouve à droite, à proximité du compartiment de la pile. Dès que la charge de la pile parvient à l'appareil, cette diode lumineuse clignote plusieurs fois (fig. 4).

Retirez les joints toriques élastiques de la partie inférieure de l'enregistreur de logement. (fig. 5).

• Nettoyez la rainure dans laquelle était placé le joint torique d'étanchéité (fig. 6).
• Prenez les nouveau joints toriques d'étanchéité, graissez-le légèrement et placez le dans la rainure (rouge = fig. 7, noir = fig. 8)

N'utilisez pas trop de graisse ! L'ensemble du joint doit être luisant mais sans qu'il y ait formation de petites boules de graisse.

Tout joint d'étanchéité en utilisé une fois doit être jeté : il ne doit être en aucun cas réutilisé ! Lors du vissage des deux parties du boîtier, le joint est en effet déformé et ne peut donc pas assurer une véritable étanchéité lors d'une seconde utilisation !

Veuillez à ne jamais détendre ni endommager le joint élastique !

• Vissez soigneusement les deux parties du boîtier de l'enregistreur – avec la main.
• Puis utilisez le support de dispositif pour finir hermétiquement. Vissez les deux pièces de l'enregistreur de logement ainsi que l'outil d'ouverture.
• Le cas échéant, enlevez l'excédent de graisse.
• Avec l'aide du logiciel de programmation, replacez le compteur de pile.

Vous trouverez des détails supplémentaires à ce sujet dans la notice d'utilisation du logiciel de programmation.

Lors du remplacement de la pile ou en cas de dysfonctionnement de cette dernière, les données enregistrées ne sont pas perdues. A la suite d'une coupure de courant prolongée, l'heure indiquée par l'horloge intégrée n'est toutefois pas exacte. Dans ce cas, il faut extraire les données de l'enregistreur et le reprogrammer, puis resynchroniser la date et l'heure.

L'enregistrement des données reprend dès qu'une nouvelle pile a été installée.

Was tun, wenn...

Exécuter ces opérations seulement hors de la zone Ex.

... la transmission radio vers l'enregistreur ne fonctionne pas :
- Contrôler si le mode radio de l'enregistreur est activé. Pour ce faire, placer l'enregistreur près de l'interface et appeler la fonction correspondante du logiciel de programmation.
- Le cas échéant, commuter l'enregistreur sur le mode radio au moyen du logiciel de programmation.
- Si l'enregistreur ne réagit pas, contrôler si la pile est éventuellement vide et demande à être remplacée (voir chapitre « Remplacement de la pile »).

... il n'est plus possible de communiquer avec l'enregistreur dans l'interface :

• Contrôler si l'interface est correctement raccordée et a été reconnue par le logiciel d'analyse.
• Ouvrir l'enregistreur (voir chapitre « Remplacement de la pile »).
• Contrôler si de l'humidité a pénétré dans le boîtier de l'enregistreur.
• Éliminer l'humidité du boîtier et/ou laisser l'enregistreur ouvert sécher suffisamment à l'air.

... l'heure de l'enregistreur est incorrecte:

- Reprogrammez l'enregistreur. L'heure est automatiquement synchronisée avec celle de l'ordinateur.

EBI 12 EX Series

• Même s'il n'y avait pas d'humidité dans le boîtier de l'enregistreur : débrancher de la douille le connecteur de la pile et attendre 30 secondes.
• Ensuite, rebrancher la pile et, ce faisant, contrôler si la diode électroluminescente à droite du logement pour pile clignote. Si cette diode électroluminescente ne clignote pas, il se peut que la pile actuelle soit vide et qu'elle doive être remplacée (voir chapitre « Remplacement de la pile »).
• Brancher à titre d'essai une pile neuve sur la douille de la platine. Si la diode électroluminescente ne clignote pas non plus avec la pile neuve, nous sommes sans doute en présence d'une défaillance de l'enregistreur.
• Avant de refermer le boîtier de l'enregistreur, remplacer en tout cas les joint toriques.

Tout joint d'étanchéité en utilisé une fois doit être jeté : il ne doit être en aucun cas réutilisé ! Lors du vissage des deux parties du boîtier, le joint est en effet déformé et ne peut donc pas assurer une véritable étanchéité lors d'une seconde utilisation !

Nettoyage et entretien

Nettoyer l'enregistreur à l'extérieur avec une lingette seulement légèrement humide.

Veillez à ce que le capteur de l'EBI 12-TC 230 soit toujours propre. Rincez-le à l'eau courante après utilisation puis à l'eau déminéralisée.

N'utilisez pas de détergent ou de solvants tels que l'acétone.

Service d'étalonnage

L'appareil offre une très grande précision de mesure. Pour la préserver, il est recommandé de faire étalonner l'appareil une fois par an.

Pour cela, nous proposons un service d'étalonnage.

Pour bénéficier de ce service, veuillez remplir la carte de service ci-jointe et nous la retourner.

Nous rappellerons alors votre appareil pour étalonnage selon un intervalle annuel.

Votre appareil étalonné vous sera ensuite retourné dans les meilleurs délais.

Élimination

Au cas où l'appareil devrait s'avérer inutilisable, il doit être éliminé selon les prescriptions en vigueur et dans le respect de l'environnement.

Ne surtout pas éliminer l'appareil avec les ordures ménagères. Le retourner à son fabricant.

Éliminer la pile dans l'un des points de collecte sélective prévus à cet effet.

Technische Daten

Allgemein:

Messtakt

Redline: 250 ms ... 24 h

Blueline: 1 s ... 24 h

Messgrößen

Druck mbar (kPa), 1 Druckkanal

Caractéristiques techniques

Générales :

taux d'échantillonnage

Redline: 250 ms ... 24 h

Blueline: 1 s ... 24 h

Grandeurs de mesure

Pression mbar (kPa), 1 canal de pression

Humidité % rH, 1 canal humidité

Température (°C), 1-4 canaux température

Conductivité μS/cm 1 canal conductivité

Résolution du signal de mesure

Pression : 1 mbar (100 Pa)

Basse pression : 0,1 mbar (10Pa)

Humidité : 0,1%

Température : 0,01 °C

Conductivité 0,1μS/cm

Mémoire de données jusqu'à 100.000 données

de mesure

Capteurs : Pt 1000,

capteur de pression piézorésistif,

détecteur d'humidité capacitif

détecteur d' conductivité capacitif

Interface/radiofréquence :

Wireless 2,4 GHz

Conditions d'environnement admissible pour l'enregistreur en zone Ex

Zone Ex : -40°C à +85°C

100 Pa à 400kPa

Température de service admissible pour l'enregistreur hors zone Ex

Mode LOG : -90°C à +150°C

Mode radio : -30°C à +150°C

Stockage

EBI 12 -20°C à +70°C

Type de protection : IP68

Pile : pile lithium 3,6 V remplaçable

Durée de vie de la pile jusqu'à 2 ans selon utilisation

Dimensions (d x h) 48 x 24 mm

Matériau boîtier acier inoxydable 316L, PEEK

Poids env. 90 g

l'anneau intermédiaire acier inoxydable 316L

Nach Loggertyp

Temperaturlogger

EBI 12-T10x

Produktlinie:

EBI 12-T100 Redline

EBI 12-T101, EBI 12-T102 Blueline

Bauform: interner Sensor

Messbereich:

EBI 12-T100 -90 °C ...+150 °C

EBI 12-T101 -90 °C ... +105 °C

EBI 12-T102 -90 °C ... +60 °C

Genauigkeit:

EBI 12-T100 ±0,5 °C (-90 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

EBI 12-T101 und ±0,5 °C (-90 °C ... -40 °C)

EBI 12-T102 ±0,3 °C (-40 °C ... +105 °C)

Besonderheiten:

Selon le type d'enregistreur enregistreur de données de température

EBI 12-T10x

Gamme de produits:

EBI 12-T100 Redline

EBI 12-T101, Ebi 12-T102 Blueline

Conception: capteur interne

plage de mesure:

EBI 12-T100 -90 °C ...+150 °C

EBI 12-T101 -90 °C ... +105 °C

EBI 12-T102 -90 °C ... +60 °C

Précision:

EBI 12-T100 ±0,5 °C (-90 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

EBI 12-T101 and ±0,5 °C (-90 °C ... -40 °C)

EBI 12-T102 ±0,3 °C (-40 °C ... +105 °C)

Les particularités:

EBI 12-T100 aucun mode radio et aucune

programmation déclenchée par événement possible

EBI 12-T21x

Gamme de produits: Blueline

Conception: sonde radiale, rigide,

Diamètre 3 mm

plage de mesure: -55 °C ... +150 °C

Précision: ±0,5 °C (-55 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +150 °C)

EBI 12-T22x

Gamme de produits:

EBI 12-T220 - 221 Redline

EBI 12-T222 Blueline

Conception: sonde radiale,

1,5 mm de diamètre

plage de mesure:

EBI 12-T220 -200 °C ... +200 °C

EBI 12-T221 -200 °C ... +400 °C

EBI 12-T222 -55 °C ... +140 °C

Précision:

EBI 12-T220 und ±1,5 °C (-200 °C ... -90 °C)

EBI 12-T221 ±0,5 °C (-90 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,5 °C (+150 °C ... +250 °C)

±0,8 °C (+250 °C ... +400 °C)

EBI 12-T222 ±0,5 °C (-55 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +140 °C)

EBI 12-T23x

Produktlinie: Blueline

Gamme de produits Blueline

Conception: sonde axiale rigide avec

3 mm de diamètre et

Filetage M5

Plage de mesure:

EBI 12-T230 - 233 -55 °C ...+150 °C

EBI 12-T237 -40 °C ... +140 °C

Précision: ±0,5 °C (-55 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +150 °C)

EBI 12-T24x

Gamme de produits: Redline

Conception: sonde axiale,

1,5 mm de diamètre

plage de mesure: -200 °C ... +200 °C

Précision: ±1,5 °C (-200 °C ... -90 °C)

±0,5 °C (-90 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,5 °C (+150 °C ... +200 °C)

EBI 12-T26x

Gamme de produits: Blueline

Conception: sonde axiale avec 6 mm

diamètre et

Filetage M10

plage de mesure: -55 °C ... +140 °C

Précision:: ±0,8 °C (-55 °C ...-40 °C)

±0,3 °C (-40 °C ... +140 °C)

EBI 12-T285

Gamme de produits Redline

Conception: sonde pliable axiale de

3 mm de diamètre

plage de mesure: -40 °C ...+200 °C

Précision: ±0,3 °C (-40 °C ... 0 °C)

±0,2 °C (0 °C ... +150 °C)

±0,5 °C (+150 °C ... +200 °C)

EBI 12-T42x

Gamme de produits Redline

Conception: 2 canaux,

sondes flexibles

radiales,

1,5 mm de diamètre

plage de mesure -200 °C ... +400 °C

Précision: ±1,5 °C (-200 °C ... -90 °C)

±0,5 °C (-90 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,5 °C (+150 °C ... +250 °C)

±0,8 °C (+250 °C ... +400 °C)

EBI 12-T43x

Produktlinie: Blueline

Bauform: 2 Kanäle,

Gamme de produits: Blueline

Conception: 2 canaux, sondes

axiales de 3 mm de

diamètre et filetage M5

plage de mesure: -55 °C ... +150 °C

Précision ±0,5 °C (-55 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +150 °C)

EBI 12-T44x

Gamme de produits: Redline

Conception: 2 canaux,

sondes axiales pliables,

1,5 mm de diamètre

plage de mesure: -200 °C ... +200 °C

Précision: ±1.5 °C (-200 °C ... -90 °C)

±0,5 °C (-90 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,5 °C (+150 °C ... +200 °C)

EBI 12-T46x

Gamme de produits: Blueline

Conception:: 2 canaux,

sondes axiales de 6 mm

diamètre et

Filetage M10

plage de mesure: -55 °C ... +150 °C

Précision: ±0,5 °C (-55 °C ...-40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +150 °C)

EBI 12-T47x / EBI 12-T49x

Gamme de produits: Redline

Conception: 2 canaux, flexible sondes à câble

1,2 mm de diamètre

Plage de mesure: -20 °C ... +150 °C

Précision: ±0,2 °C (-20 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

EBI 12-T48x

Gamme de produits: Redline

Conception: 2 canaux

Plage de mesure: -200 °C ... +400 °C

Précision: ±1,5 °C (-200 °C ... -90 °C)

±0,5 °C (-90 °C ... -40 °C)

±0,2 °C (-40 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,5 °C (+150 °C ... +250 °C)

±0,8 °C (+250 °C ... +400 °C)

EBI 12-T67x / EBI 12-T69x

Produktlinie: Redline

Gamme de produits: Redline

Conception: 4 canaux, flexible

sondes à câble

1,2 mm de diamètre

Plage de mesure: -20 °C ... +150 °C

Précision: ±0,2 °C (-20 °C ... 0 °C)

±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

Gamme de produits: Redline

Conception: 1 canal de pression

Température ch. pos.

Plage de mesure: 0 °C ... +150 °C

0,1 ... 1,050 mbar

Précision: ±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±0,25 mbar (0,1 mbar ... 50 mbar)

±5% v. MV (50 mbar ... 100 mbar)

±1 % FS (autonomie restante)

Pressure Logger

EBI 12-TP 22x / EBI 12-TP 231 / EBI 12-TP234

Gamme de produits: Redline

Conception: 1 canal de pression

Température ch.

pos.Plage de mesure: 0 °C ... +150 °C

1 ... 4,000 mbar

Précision: ±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±10 mbar (50 mbar ... 150 mbar)

±10 mbar (2.050 mbar ... 2.250 mbar)

±10 mbar (3.000 mbar ... 3.250 mbar)

±20mbar (3.500 mbar ... 4.000 mbar)

±15 mbar (autonomie restante)

EBI 12-TP 237

Gamme de produits: Redline

Gamme de produits: Redline

Gamme de produits : Redline

Conception: 1 canal de pression

3 canaux de température

Plage de mesure: 0 °C ... +150 °C

1 ... 4.000 mbar

Précision: ±0,1 °C (0 °C ... +120 °C)

±0,05 °C (+120 °C ... +140 °C)

±0,1 °C (+140 °C ... +150 °C)

±10 mbar (50 mbar ... 150 mbar)

±10 mbar (2.050 mbar ... 2.250 mbar)

±10 mbar (3.000 mbar ... 3.250 mbar)

±20mbar (3.500 mbar ... 4.000 mbar)

±15 mbar (autonomie restante)

Feuchtelogger

EBI 12-TH 100

Produktlinie: Redline

Bauform: 1 Feuchtekanal

1 Temperaturkanal

Gamme de produits: Redline

Gamme de produits: Redline

Plage de mesure: 0 °C ... +125 °C

1 μS/cm ... 2,000 μS/cm

Précision: ±0.2 °C

±0.5 μS/cm (1μS/cm ... 20 μS/cm)

±1 μS/cm (20 μS/cm ... 100 μS/cm)

±3 % v MW (100 μS/cm ... 1,500 μS/cm)

Kit de remplacement de pile

[Type de pile : TLH-5902 sans SL-550]

[Fabricant : Tadiran Batteries]

AL120 (3 piles avec outil de remplacement)

1100-0130

AL104 (3 piles) 1100-0118

Ne jamais ouvrir le boîtier en zone Ex.

Utiliser exclusivement les piles -ebro® disponibles pour ces enregistreurs ! Seulement avec ces piles, l'enregistreur répond aux exigences l'approbation EX et seules celles-ci ont la résistance à la température requises !

Homologations

Générales :

Selon le certificat de conformité, ce produit satisfait à la Loi sur la compatibilité électromagnétique de l'outillage d'exploitation.

Homologation Ex :

L'enregistreur EBI 12 a été certifié « matériel électrique utilisable en zones Ex » par le Bureau Veritas.

Ex II1G Ex ia IIC T4 Ga

Pour températures ambiantes de -40 à +85°C

Radio :

Cet appareil est testé selon les normes de l'ETSI

Il répond aux exigences des normes de l'ETSI :

EN 61326-1 : 2006

EN 62479 : 2010

EN 301 489-1 V1.9.2 : 2011

EN 301 489-17 V2.2.1 : 2012

FCC ID: VQ5-EBI10

IC: 7412A-EBI10

Brazil – Anatel:

EN 300 220-1 V2.4.1 : 05/2012

EN 300 220-2 V2.4.1 : 05/2012

ETSI EN 300 328 V1.9.1 : 02/2015

ETSI EN 300 330 V1.7.1 : 02/2010

Cet appareil a été testé selon CFR 47 Part 15, Règles et prescriptions de la FCC, CFR 47 Part 15 Subpart B and C May 2007

Il répond aux exigences des Règles de la FCC, Part 15.

Cet appareil est testé selon les règles RSS, Règles et prescriptions RSS

Cet appareil satisfait aux exigences des Règles RSS.

Veuillez verifier si une licence est nécessaire dans votre pays avant utilisation du mode radio.

Opération est soumise aux deux conditions suivantes

(1) ce dispositif ne doit pas provoquer des interférences nuisibles, et
(2) ce dispositif doit accepter toute interférence reçue

Y compris celles susceptibles de provoquer un fonctionnement

Cet équipement n'a pas le droit d'être protégé contre les interférences nuisibles et ne doit pas causer d'interférences dans les systèmes dûment autorisés.

Ce dispositif a été conçu pour fonctionner avec une antenne interne.

D'autres antennes sont strictement interdites par ce dispositif

Toute modification apportée à l'appareil entraîne l'extinction de l'autorisation d'exploitation.

Pour toutes informations, tous modes d'emploi et déclarations de conformité, voir à l'adresse www.ebro.com.

Service-Adresse / Service Address / Adress du Service
