MODE D'EMPLOI DP3613 IFM

Notice d'utilisation

Plug relais (2 NF)

DP3613

FR

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Symbole de sécurité sur l'appareil.... 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Exemple d'application 5

4 Montage 7

5 Raccordement électrique 8

5.1 Côté entrée 8
5.2 Côté sortie 8
5.3 Raccorder l'appareil 9

5.3.1 Monter les connecteurs.... 10
5.3.2 Démontage des connecteurs avec système anti-desserrage 10

6 Fonctionnement 11
7 Correction de défauts 12
8 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

▷ Danger de blessures légères, réversibles.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

L'appareil sert à commuter des signaux ou des courants avec une séparation galvanique. La commande s'effectue via les entrées TOR 24 V (CEI 61131 type 3). L'appareil a 2 sorties NF (relais semi-conducteurs opto). Une alimentation en tension séparée doit être prévue du côté sortie. Il est possible de commuter des tensions continues et alternatives.

L'appareil est adapté aux environnements humides. Respecter les indications des chapitres « Montage » et « Raccordement électrique ».

L'appareil est conçu pour l'utilisation sans armoire électrique dans l'industrie agro-alimentaire.

L'appareil doit être utilisé uniquement dans les limites spécifiées dans les données techniques (→ Données techniques sur www.ifm.com).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

3.1 Exemple d'application

L+ IN1 L- IN2 ① L+ IN1IN2 1 2 3 4 OUT1 OUT2L1/L+ ③ ② DP3613 ④ L1/L+ 1 2 3 4 L1/L+ OUT1 OUT2 ③ L1/L+ ②

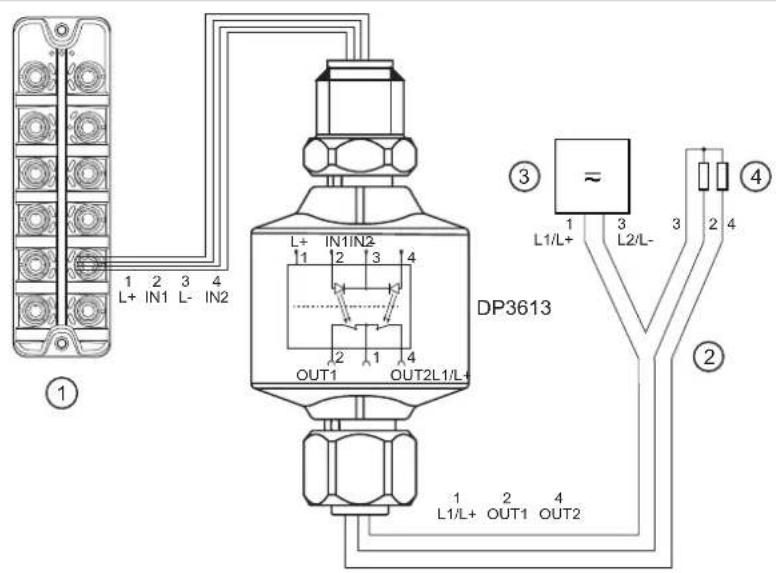

Fig. 1: Générateur de signaux ① avec alimentation propre
1 : Système de contrôle-commande 2 : Câble en Y
3 : Alimentation pour alimenter les sorties (TBTS/TBTP) 4 : Charge

① ② ③ ⑤ ⑥ L1/L+ L2/L- OUT1 OUT2 L1/L+ OUT1 OUT2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2 IN1 IN2

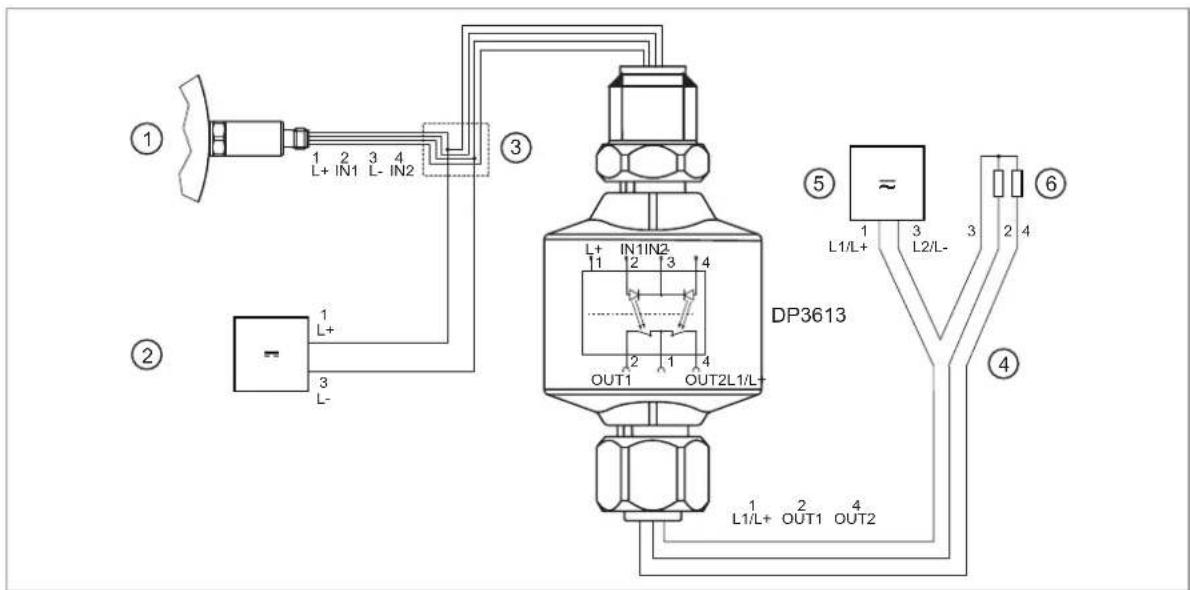

Fig. 2: Générateur de signaux ① sans alimentation propre
1 : Capteur 2 : Alimentation pour la tension d'alimentation (TBTS/TBTP)
3 : Répartiteur en Y 4 : Câble en Y
5 : Alimentation pour alimenter les sorties (TBTS/TBTP) 6 : Charge

4 Montage

INFORMATION IMPORTANTE

Sollicitation par choc plus forte > IK06

Risque d'endommagement de l'appareil
L'indice de protection et, en cas d'environnement humide, la sécurité électrique peuvent être affectés
En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

INFORMATION IMPORTANTE

Pas d'indice de protection / pas de protection des contacts sans connecteurs montés / bouchons.

▷ Possibilité d'encrassement / d'humidité inadmissible.
Séparation des circuits / sécurité peuvent être affectés.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de souillure 2.
▶ Séparation / sécurité assurée.

▶ Raccorder les connecteurs M12 de l'appareil (→ Raccordement électrique).
▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide des colliers.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

ATTENTION

Emploi dans les environnements humides

▷ Un choc électrique est possible.
Déclassement de la tension nécessaire (→ Données techniques).

Les circuits du côté entrée et le côté sortie sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

5.1 Côté entrée

Tension d'alimentation (TBTS/TBTP)

ATTENTION

Le courant d'entrée de la tension d'alimentation n'est pas limité.

▷ Pas de protection contre l'incendie.
Protéger le circuit.
Protéger l'alimentation capteurs par le même fusible.

Potentiel Connecteur M12	1	Fusible
L+ / tension d'alimentation Broche 1 ≤ 2 A

Caractéristique de déclenchement nécessaire du fusible :

T_fuse ≤ 120 s à max. 6,25 A (protection incendie)

5.2 Côté sortie

Tension d'alimentation à la sortie : selon les indications des données techniques (TBTS / TBTP)

ATTENTION

Les commutateurs semi-conducteurs sont sensibles aux surtensions

Risque de défaut en raison d'une surtension
Protéger les commutateurs semi-conducteurs en externe contre les surtensions → (données techniques)
En cas de charges selfiques, elles doivent être déparasitées en externe (diode de roue libre)

ATTENTION

Le courant de sortie n'est pas limité.

▷ Pas de protection contre l'incendie.
Risque de défaut en raison d'une surcharge/d'un court-circuit.
▶ Limiter le courant de sortie.

Protéger le circuit.

Potentiel Prise M12	2	Fusible
OUT1 Broche 2 ≤ 1,25 A instantané
OUT2 Broche 4 ≤ 1,25 A instantané
L1/L+ (alternative à la protection individuelle des sorties)	Broche 1 ≤ 1,25 A instantané	(courant total en cas de protection commune : 1 A)

Les charges capacitives ne sont pas admises (relais semi-conducteurs opto).

Fréquence de commutation max. des sorties : 1 Hz

5.3 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

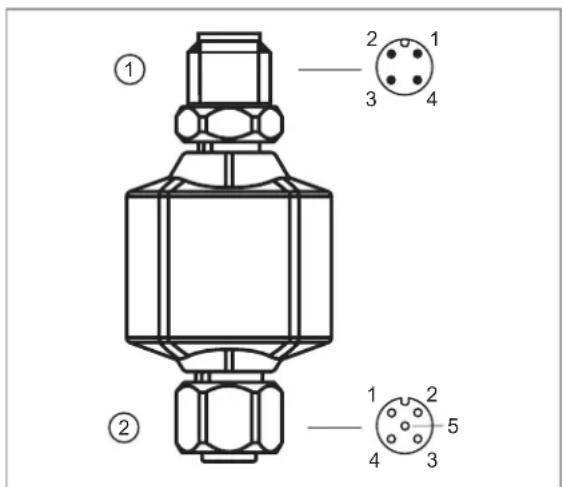

Fig. 3: Raccordement électrique

1 : Connecteur M12, 4 pôles

(côté entrée)

• Broche 1 : L+ (tension d'alimentation)
• Broche 2 : IN1 (entrée TOR 1)
• Broche 3 : L- (tension d'alimentation)
• Broche 4 : IN2 (entrée TOR 2)

2 : Prise M12, 5 pôles

(côté sortie)

• Broche 1 : L1 / L+ (tension d'alimentation sortie, AC/DC)
• Broche 2 : OUT1
  • Broche 3 : non utilisée
• Broche 4 : OUT2
  • Broche 5 : non utilisée

2 1 3 4 L+ 1 2 3 IN2 OUT2 1 2 COUT1IN1 1 CL1 / L+L 4 C

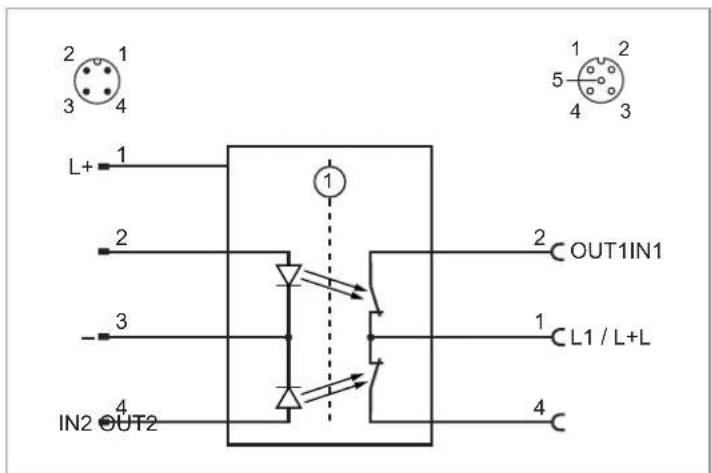

Fig. 4: Raccordement
1 : Isolation galvanique → voir Raccordement électrique (→ 11 8)

Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.

Informations sur les câbles en Y adaptés, les répartiteurs en Y et autres accessoires sur www.ifm.com.

5.3.1 Monter les connecteurs

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 1,8 Nm

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,3 ± 0,1 Nm.
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

Longueur maximale du câble : chaque côté 30 m

5.3.2 Démontage des connecteurs avec système anti-desserrage

Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.

6 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel. Il commute les sorties en fonction des signaux d'entrée appliqués.

7 Correction de défauts

Erreur Raison Correction de défauts
La sortie ne commute pas Tension d'alimentation trop faible du côté entrée		Appliquer la tension d'alimentation correcte du côté entrée
		Pas de signal d'entrée Appliquer le signal d'entrée

8 Maintenance, réparation et élimination

L'appareil est sans entretien.

▶ Effectuer le nettoyage en tenant compte des données techniques (indice de protection) et de la technologie de raccordement utilisée.
Les produits de nettoyage doivent être contrôlés par le fabricant / l'exploitant du système quant à leur compatibilité avec les matériaux de l'appareil (→ Données techniques) et la technique de raccordement utilisée.
Les produits de nettoyage ne doivent pas endommager les matériaux de l'appareil.
L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
