DL0203 - Relais électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais de régulation de niveau
Marque	IFM
Modèle	DL0203
Alimentation électrique	AC 110…240 V, 50…60 Hz ou DC 24 V (27 V typ.)
Consommation électrique	6 W (AC), 4 W (DC)
Plage de température ambiante	-25…60 °C
Indice de protection	IP20 (boîtier et bornes)
Montage	Sur rail DIN 35 mm
Sorties	1 sortie relais (pouvoir de coupure 4 A) et 1 sortie transistor (max. 100 mA)
Entrées	2 entrées pour capteurs (PNP, NF pour niveau supérieur, NO pour niveau inférieur)
Fonction principale	Régulation de niveau entre deux capteurs avec temporisation réglable
Affichage	LED Power (vert), Input 1/2 (jaune), Output (vert)
Temporisation d'entrée	0…10 s, réglable par potentiomètre
Homologations	CE, EN 61010, catégorie de surtension II, degré de salissure 2
Entretien	Sans maintenance
Nettoyage	Chiffon doux sec, appareil hors tension
Sécurité	Montage et raccordement par électricien habilité ; mise hors tension avant intervention
Réparation	Uniquement par le fabricant

FOIRE AUX QUESTIONS - DL0203 IFM

Comment raccorder les capteurs ?

Le capteur 1 (niveau supérieur) doit être raccordé avec une sortie NF aux bornes 5/7 (alimentation) et 6/8 (signal). Le capteur 2 (niveau inférieur) avec une sortie NO aux bornes 5/7 (alimentation) et 7/9 (signal). Respectez le schéma de raccordement figurant dans la notice.

Quel type de capteurs utiliser ?

Utilisez des capteurs PNP 3 fils DC, 2 fils DC quadrature normale, 2 fils AC/DC ou des fins de course mécaniques. Le capteur 1 doit être à sortie NF (normalement fermé) et le capteur 2 à sortie NO (normalement ouvert).

Comment régler la temporisation d'entrée ?

La temporisation d'entrée se règle à l'aide du potentiomètre Input Delay sur le dessus de l'appareil. Tournez progressivement avec un tournevis pour une valeur de 0 à 10 secondes.

Que faire si la LED Power ne s'allume pas ?

Vérifiez l'alimentation électrique (AC ou DC) et le câblage. Si la tension est correcte et la LED reste éteinte, contactez le service après-vente car il pourrait s'agir d'une erreur interne.

Comment monter l'appareil sur rail DIN ?

Encliquetez l'appareil sur un rail DIN 35 mm. Laissez un espace suffisant en haut et en bas de l'armoire pour la circulation d'air. Pour le démontage, utilisez un outil pour dégager le clip de verrouillage.

Peut-on utiliser des contacts mécaniques comme capteurs ?

Il est déconseillé d'utiliser des contacts mécaniques car ils ont tendance à rebondir et peuvent générer des impulsions erronées. Privilégiez des capteurs électroniques.

Quelle est la fonction de la sortie transistor ?

La sortie transistor (borne 14) fournit un signal +24 V DC (max. 100 mA) lorsque le relais est enclenché. Elle nécessite une alimentation externe +24 V DC sur la borne 13 et le GND sur la borne 15. Elle est adaptée pour piloter une entrée API.

Comment connecter une pompe ou une vanne ?

Respectez le principe de mode sous tension : raccordez la sortie NO de l'appareil (bornes 17/18) à une vanne avec fonction NF (normalement fermée). Ainsi, en cas de coupure de courant ou de fil, l'entrée/sortie du fluide est bloquée.

Quelles sont les consignes de sécurité essentielles ?

L'appareil doit être monté et raccordé par un électricien habilité. Mettez toujours l'appareil hors tension avant toute intervention. Respectez les normes TBTS pour l'alimentation DC et installez l'appareil dans un boîtier IP54 minimum.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Nettoyez la surface du boîtier avec un chiffon doux, sec et non traité chimiquement (microfibre recommandé). N'utilisez pas de produits agressifs.

MODE D'EMPLOI DL0203 IFM

Notice d'utilisation

ecomataoo

Relais de régulation du niveau

DL0203

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés et avertissements 4

2 Consignes de sécurité 5

2.1 Généralités 5 2.2 Cible 5 2.3 Raccordement électrique 5 2.4 Manipulation 6 2.5 Lieu de montage 6 2.6 Température du boîtier 6 2.7 Interventions sur l'appareil 6

3 Fonctionnement et caractéristiques 7

3.1 Fonction 8 3.1.1 Diagramme de commutation 9

4 Éléments de visualisation et de service 10

4.1 LED 10 4.2 Potentiomètre 10

5 Montage 11

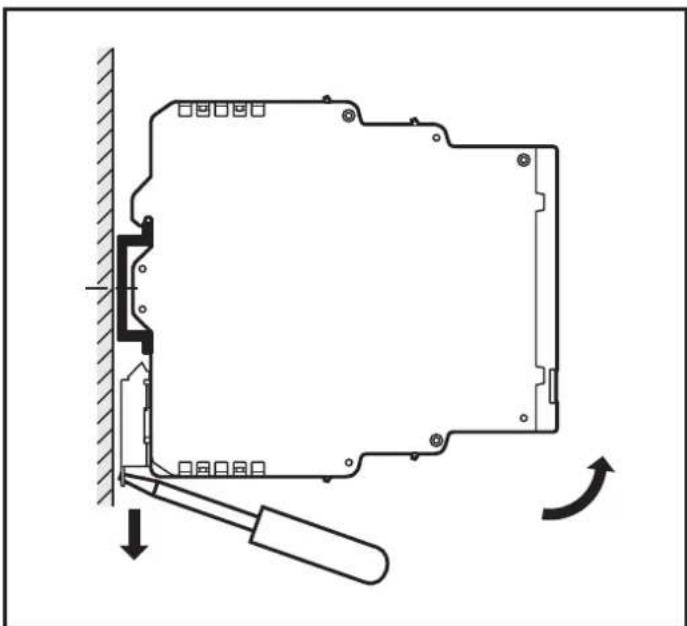

5.1 Montage de l'appareil 11 5.1.1 Démonter l'appareil 11 5.2 Montage des capteurs 11

6 Raccordement électrique. 12

6.1 Accessoires de raccordement 12 6.2 Raccordement des bornes 12

6.3 Alimentation en tension (Power) 13

6.3.1 Alimentation AC 13 6.3.2 Alimentation DC 13

6.4 Entrées 14

6.4.1 Généralités 14 6.4.2 Raccordement capteur 1 (niveau supérieur) 14 6.4.3 Raccordement capteur 2 (niveau inférieur) 14

6.5 Sorties 15

6.5.1 Sortie relais. 15 6.5.2 sortie transistor 15

6.6 Connexion de la vanne ou pompe 15 7 Réglages. 16 7.1 Temporisation d'entrée 16 8 Schéma d'encombrement 17 9 Données techniques 17 9.1 Homologations/normes 18 10 Correction d'erreurs 19 11 Entretien, réparation et élimination 19 11.1 Entretien 19 11.2 Nettoyage de la surface du boîtier 19 11.3 Réparation 19 11.4 Élimination des déchets 19

1 Remarques préliminaires

Ce document s'applique au relais de régulation de niveau DL0203.

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'appréhender les risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'appareil.

Respecter les avertissements et consignes de sécurité ( 2 Consignes de sécurité).

1.1 Symboles utilisés et avertissements

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Avertissement de dommages corporels graves.

Danger de mort ou de blessures graves irréversibles.

Attention

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

Information importante

Avertissement de dommages matériels.

2.1 Généralités

Respecter les consignes de la notice d'utilisation. Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrects peuvent porter atteinte à la sécurité des personnes et des installations.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable. La sécurité d'un système dans lequel l'appareil est intégré est sous la responsabilité de l'installateur du système.

2.2 Cible

L'appareil doit être monté, raccordé et mis en service par un électricien habilité.

2.3 Raccordement électrique

Mettre l'appareil hors tension en amont des mesures externes avant toutes manipulations. Mettre également hors tension les circuits de charge relatifs alimentés séparément.

S'assurer que la tension externe doit être générée et fournie selon les critères de la très basse tension de sécurité (TBTS) parce que cette tension est disponible sans plus de mesures de protection près des éléments de service et sur les bornes pour l'alimentation des générateurs d'impulsions raccordés.

Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS (très basse tension de sécurité), isolation électrique sûre des autres circuits.

Si la tension TBTS fournie en externe ou générée en interne est mise à la terre en externe, ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation. Toutes les informations fournies dans cette notice d'utilisation sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS.

Aucune tension externe ne doit être fournie aux bornes pour l'alimentation des générateurs d'impulsions. Il n'est pas permis de raccorder un générateur d'impulsions avec une consommation qui dépasse la valeur indiquée dans les données techniques.

Un interrupteur principal externe doit être installé pour l'appareil, permettant la mise hors tension de l'appareil et de tous les circuits associés. Cet interrupteur principal doit être affecté clairement à l'appareil.

2.4 Manipulation

Faire attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP20, ceci n'est permitted que par du personnel compétent.

2.5 Lieu de montage

Pour le fonctionnement correct, l'appareil doit être installé dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010.

2.6 Température du boîtier

L'appareil peut fonctionner dans une large plage de températures ambiantes selon la spécification technique fournie dans la notice. En raison de l'échauffement interne supplémentaire, de hautes températures peuvent se produire sur les éléments de service et les parois du boîtier lors du contact en ambiance chaude.

2.7 Interventions sur l'appareil

En cas de mauvais fonctionnement de l'appareil ou en cas de doute, prendre contact avec le fabricant. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.

3 Fonctionnement et caractéristiques

L'appareil est utilisé pour contrôler le respect du niveau d'un fluide entre 2 capteurs. Il contrôle l'entrée dans une cuve (par ex. vanne ou pompe).

L'appareil reçoit des signaux de 2 capteurs externes et commute ses sorties selon la temporisation d'entrée réglable.

La temporisation d'entrée protège contre les commutations non-intentionnelles dues aux vagues sur la surface d'un fluide.

L'alimentation des capteurs et la sortie transistor ont une protection indépendante contre les courts-circuits et les surcharges.

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes.

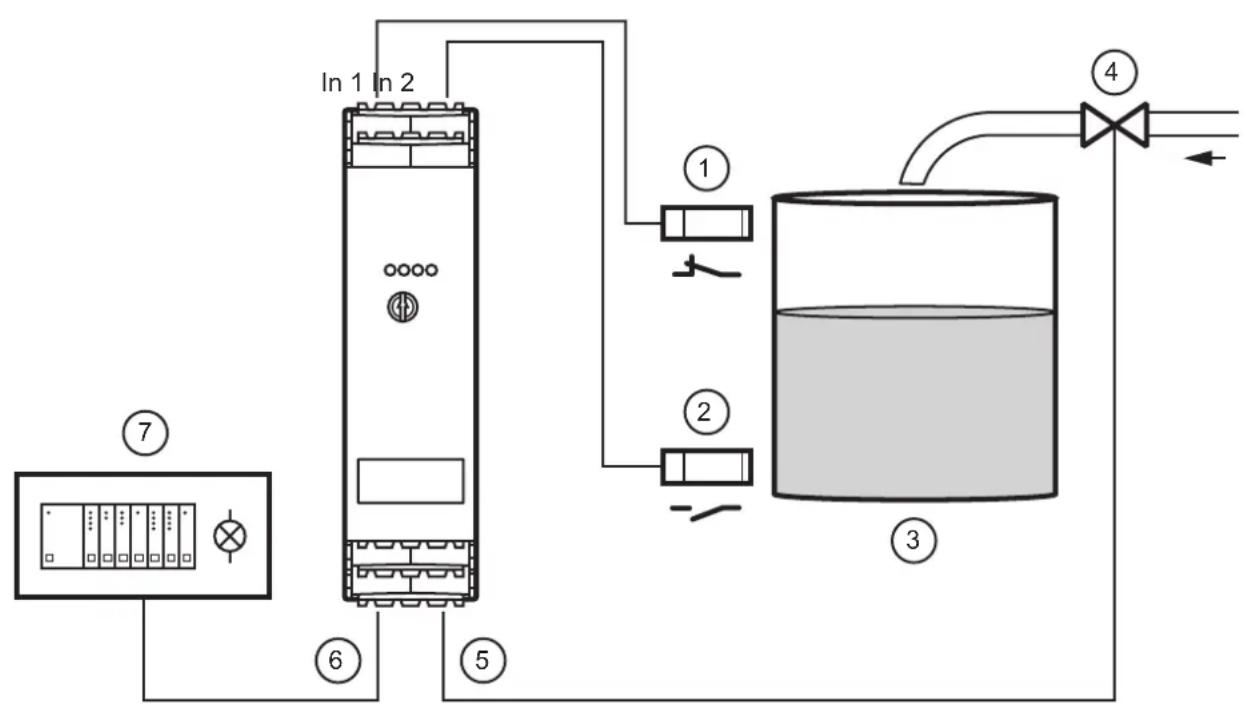

Régulation de niveau

1: Capteur 1 avec sortie NF pour entrée 1 (niveau supérieur) 2: Capteur 2 avec sortie NO pour entrée 2 (niveau inférieur) 3: Cuves à liquides ou matières en vrac sèches. 4: Vanne ou pompe (entrée) 5: Sortie relais 6: sortie transistor 7: API ou système de signalisation

Process Relais
Après la mise sous tension de l'appareil déclenché
Niveau en dessous des deux capteurs enchenché
Niveau au dessus des deux capteurs déclenché
Niveau entre les capteurs selon état antérieur

Relais enclenché, c'est-à-dire commuté (sortie transistor à l'état passant)

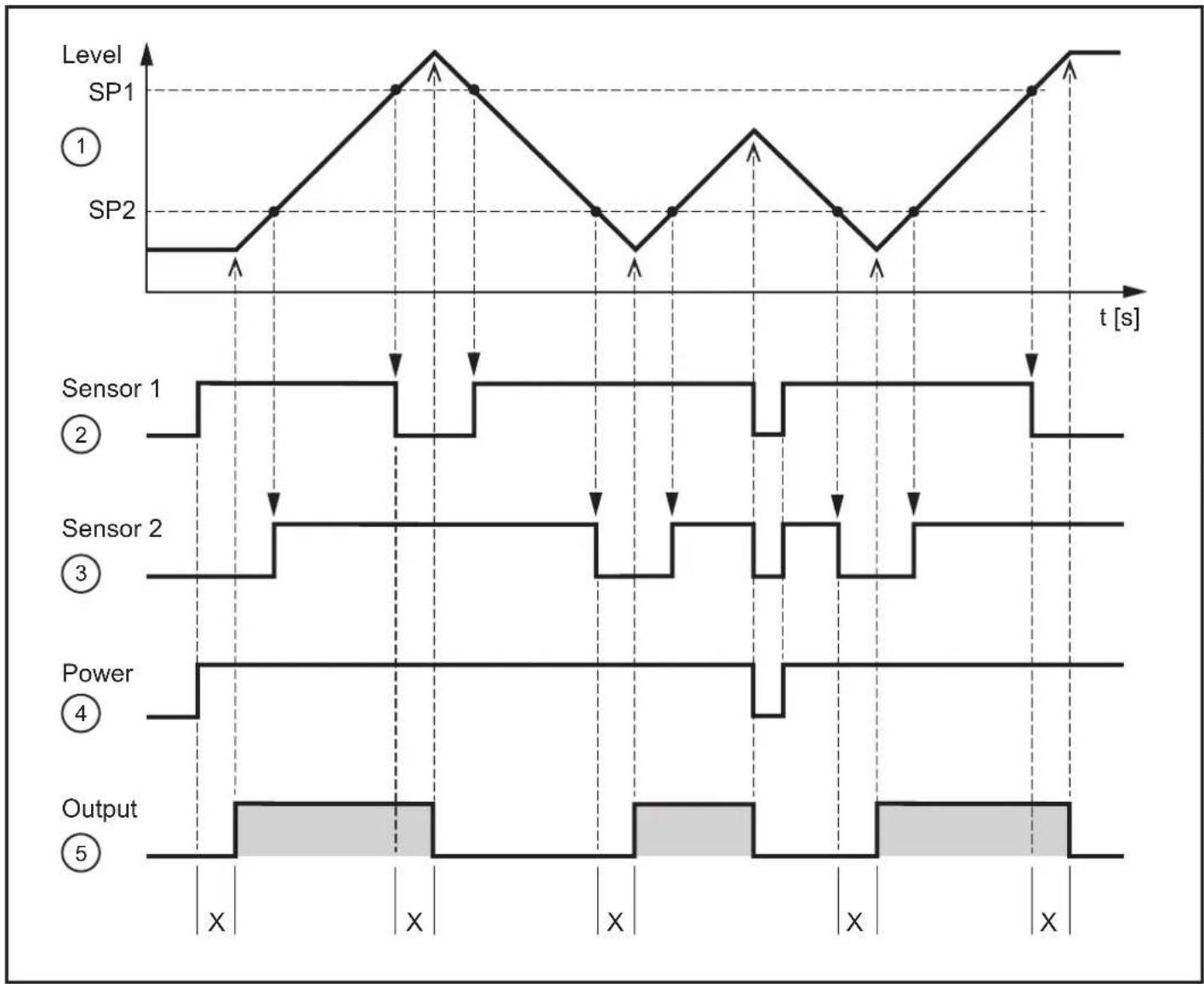

3.1.1 Diagramme de commutation

= relais enclenché, c'est-à-dire commuté (sortie transistor à l'état passant)

1: Niveau du fluide 2: Capteur 1 avec sortie NF pour entrée 1 (niveau supérieur) 3: Capteur 2 avec sortie NO pour entrée 2 (niveau inférieur) 4: Alimentation en courant 5: Sortie

SP1 Seuil de commutation capteur 1 (niveau supérieur)

SP2 Seuil de commutation niveau inférieur)

X Temporisation d'entrée ( 7.1)

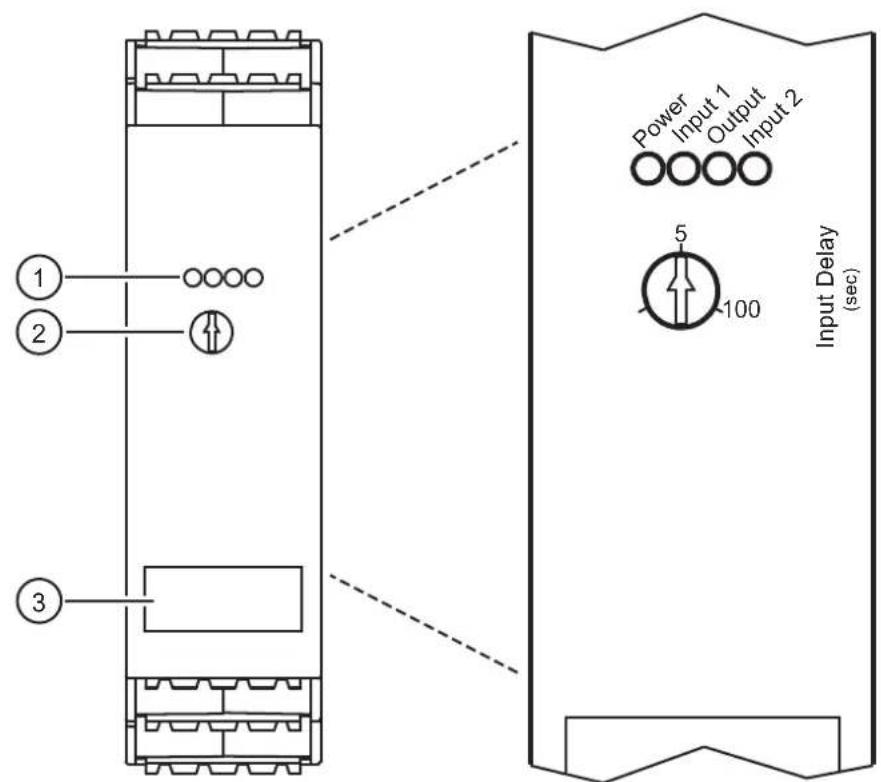

4 Éléments de visualisation et de service

Éléments de visualisation et de service

1: LED 2: Potentiomètre 3: Étiquette

4.1 LED

LED Couleur	Etat Description
Power vert allumée Alimentation en tension ok
Input 1 jaune allumée Signal entrée 1 "High"
Output vert allumée Relais enclenché (transistor à l'état passant)
Input 2 jaune allumée Signal entrée 2 "High"

Signaux et diagnostic d'erreur (→ 10 Correction d'erreurs)

4.2 Potentiomètre

Potentiomètre Réglage
Input Delay Temporisation	d'entrée [s] (→ 7.1)

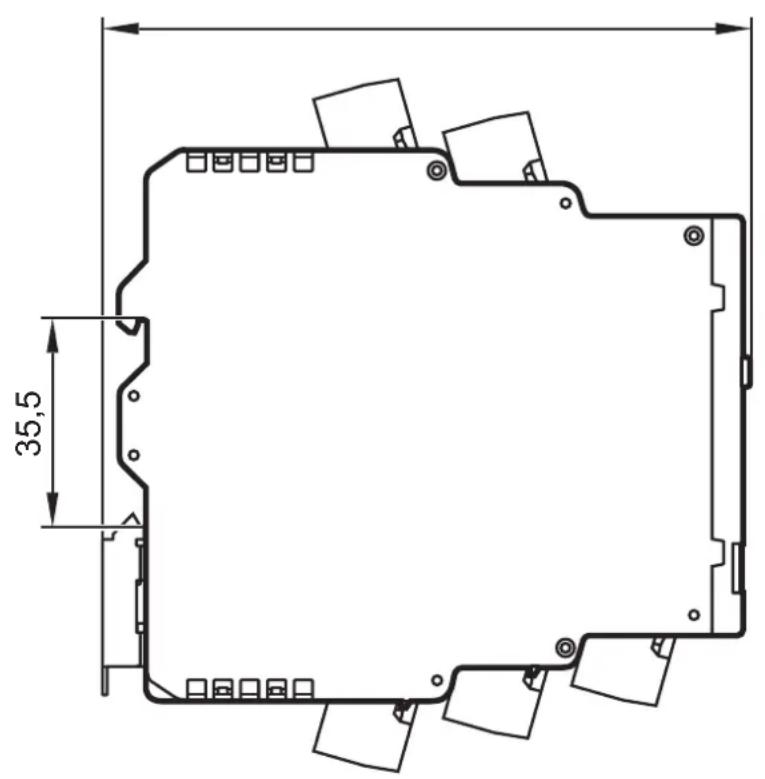

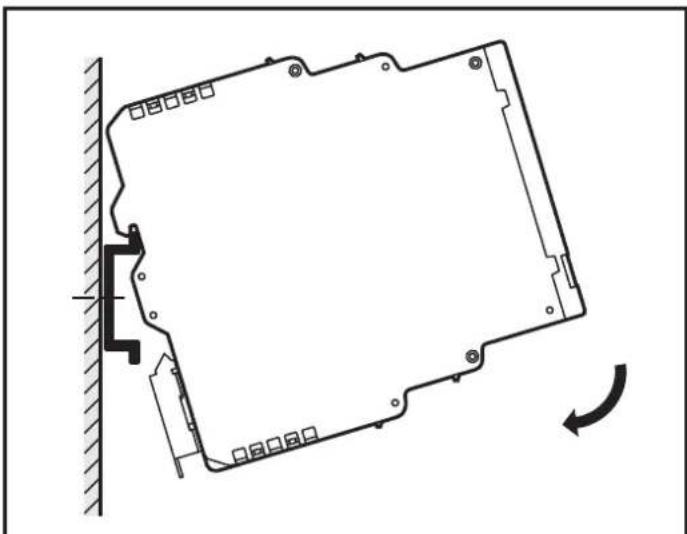

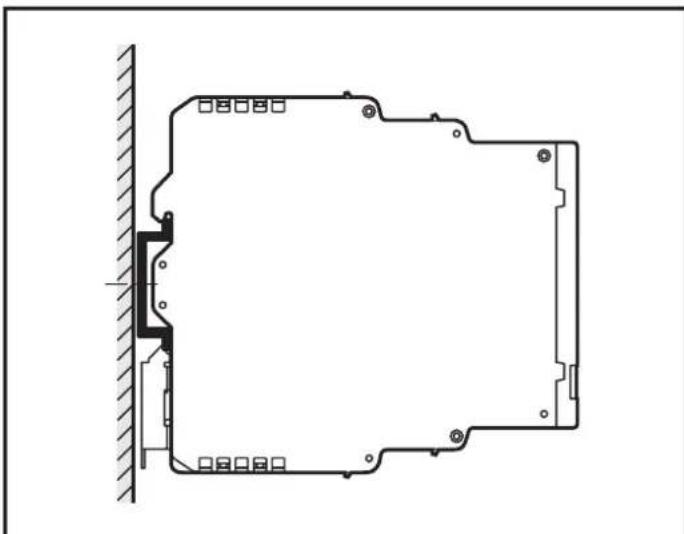

5.1 Montage de l'appareil

Monter l'appareil sur un rail DIN 35 mm.

Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif. Lorsque plusieurs appareils sont montés côte à côte, tenir compte de l'échauffement interne de tous les appareils. Les conditions environnantes de chaque appareil doivent être respectées.

5.2 Montage des capteurs

Suivre les instructions de montage du fabricant.

6.1 Accessoires de raccordement

L'appareil est fourni avec un connecteur.

Informations sur les accessoires disponibles sur notre site web à: www.ifm.com → Recherche d'une fiche technique → N° de commande → Accessoires

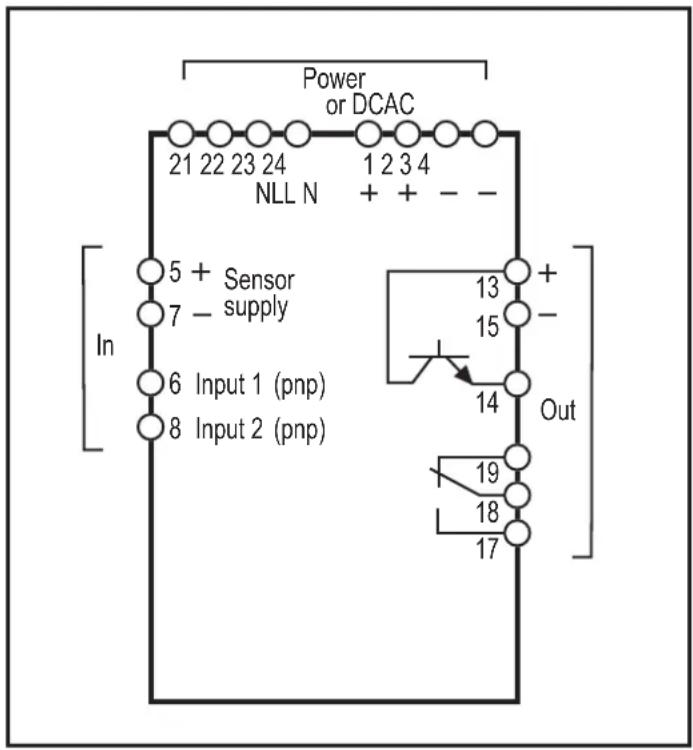

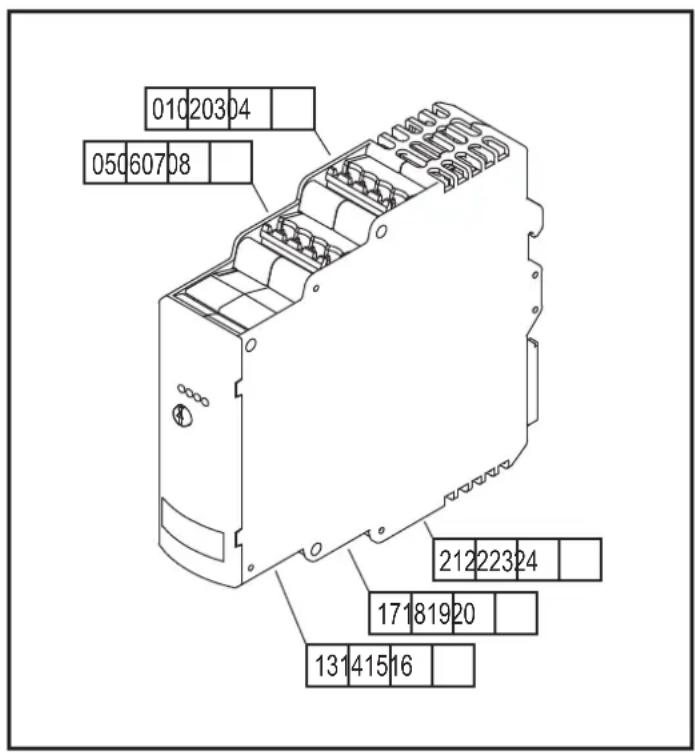

6.2 Raccordement des bornes

Raccordement des bornes

6.3 Alimentation en tension (power)

Voir l'étiquette pour l'alimentation en tension.

Raccorder l'appareil seulement via une des bornes de tension possibles, c'est-à-dire bornes 21/22 et 23/24 (AC) ou bornes 1/2 et 3/4 (24 V DC). Installer le câble d'alimentation et le câble de signalisation séparément. Utiliser, le cas échéant, un câble blindé en fonction des conditions d'utilisation.

6.3.1 Alimentation AC

Protège le câble d'alimentation AC selon la section utilisée avec max. 10 A.

Si l'appareil est alimenté en AC, la tension fournie pour l'alimentation des capteurs satisfait aux critères TBTS selon EN61010, catégorie de surtension II, degré de souillure 2.

6.3.2 Alimentation DC

Respecter les critères TBTS (très basse tension de sécurité) pour une alimentation DC. Protéger le câble d'alimentation DC L+ (bornes 1/2) en externe avec un fusible T 315 mA retardé (5 x 20 mm ou similaire).

Les bornes de l'alimentation DC sont directement reliées aux bornes de l'alimentation des capteurs.

6.4.1 Généralités

L'affectation des capteurs aux entrées est prédéterminée. Entrée 1 = capteur 1 avec sortie NF (niveau supérieur) Entrée 2 = capteur 2 avec sortie NO (niveau inférieur)

Le raccordement de contacts de commutation mécaniques n'est pas recommandé car ils ont tendance à rebondir et produisent des impulsions erronées.

Les bornes 5 et 7 peuvent être utilisées pour l'alimentation des capteurs.

6.4.2 Raccordement capteur 1 (niveau supérieur)

Utiliser un capteur avec sortie NF pour assurer un fonctionnement correct. ( 3.1 Fonction).

3 fils DC PNP 2 fils DC quadrature normale 2 fils AC/DC Fin de course

mécanique

6.4.3 Raccordement capteur 2 (niveau inférieur)

Utiliser un capteur avec sortie NO pour assurer un fonctionnement correct. ( 3.1 Fonction).

3 fils DC PNP 2 fils DC quadrature normale 2 fils AC/DC Fin de course

mécanique

Raccorder l'inverseur en fonction de la vanne ou pompe utilisée. ( 6.6 Connexion de la vanne ou pompe). Pour éviter une usure excessive et respecter les normes CEM, les contacts doivent être déparasités lors de la commutation des charges themques.

En cas d'alimentation AC de l'appareil (bornes 21/22 et 23/24), seul le conducteur de phase qui est utilisé pour l'alimentation en tension doit être utilisé pour commuter une tension AC via la sortie relais.

Si la sortie relais est utilisée pour commuter des courants très faibles (par ex. entrée API), des résistances de contact importantes peuvent se produire. De ce fait, utiliser la sortie transistor.

6.5.2 Sortie transistor

• La sortie transistor nécessite une alimentation +24 V DC externe sur la borne 13. Protégez le câble d'alimentation +24 V DC en externe avec un fusible 315 mA retardé (5 x 20 mm ou similaire). Reliez le référentiel (GND) de l'alimentation externe à la borne 15 ou 3/4 de l'appareil. Sinon, aucune commutation n'est possible. Respectez les critères TBTS (très basse tension de sécurité) en cas d'alimentation DC des sorties transistor.

6.6 Connexion de la vanne ou pompe

Respecter le principe de mode sous tension pour la connexion de la vanne ou pompe. Par exemple, raccordement de la sortie NO de l'appareil (bornes 17/18) à une vanne avec fonction NF.

En adhérant au principe de mode sous tension, l'entrée/la sortie du fluide est bloquée en cas d'une rupture d'un fil ou coupure de tension.

7 Réglages

Régler le potentiomètre réglable de manière progressive avec un tournevis approprié.

7.1 Temporisation d'entrée

La temporisation d'entrée détermine la durée minimale du signal d'entrée stable à évaluer. Elle protège contre les commutations non-intentionnelles dûès aux vagues sur la surface d'un fluide.
Valeur 0...	10 s

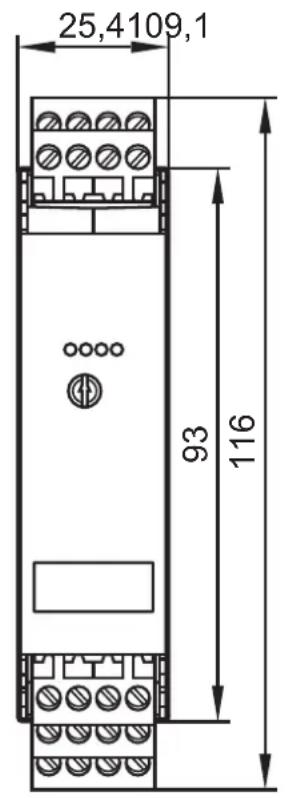

9 Données techniques

Relais de régulation du niveau DL0203
Tension nominale AC [V] 110...240
Fréquence nominale [Hz] 50...60
Tolérance de tension [%] -20/+10
Puisance absorbée [W] 6
Comme alternative
Tension nominale DC [V] 27 (typ. 24)
Tolérance de tension [%] -20/+10
Puisance absorbée [W] 4
Energie auxiliaire pour les capteurs	[V] 18,5...30 DC TBTS, ≤ 100 mA
Type de capteur		PNP (type 2 selon CEI 61131-2)
Fréquence d'entrée	[Hz]	≤ 5
Relais de régulation du niveau DL020
Relais pouvoir de coupure [A] 4		Charge ohmique (240 V AC ou 24 V DC) Déparation galvanique Isolation renforcée selon EN 61010 Catégorie de surtension II, Degré de salissure 2 jusqu'à 240 V AC tension nominale
Transistor tension de commutation	[V] 10...30 DC TBTS
Transistor courant de sortie [mA] ≤ 100
Protection boîtier/bornes IP 20 / IP 20
Température ambiente [°C] -25...60
Température de stockage [°C] -25...70
Humidité relative de l'air max. [%]	80 (31 °C) Diminution linéaire jusqu'à 50 (40 °C) sans condensation
Altitude de fonctionnement maximal	[m]	2000 au-dessus du niveau de la mer
Affectation
Appareil		Borniers à 4 pôles en pas de 5,0 mm
Connecteur 4 pôles avec raccordement à vis (fourni)
Type		Phoenix Contact MSTBT 2,5/4-ST BK 0,2...2,5 mm² (AWG 30...12)

Des fiches techniques sont disponibles sur :

www.ifm.com → Recherche d'une fiche technique → N° de commande

Les déclarations de conformité CE, homologations, etc. sont disponibles sur : www.ifm.com Recherche d'une fiche technique N° de commande Plus de détails

10 Correction d'erreurs

LED Erreur Correction				d'erreurs
Power	Input 1	Output	Input 2
	-- --	○		Rupture de fil du capteur ou mauvais type de détecteur	Vérifier les capteurs et leurs connexions
				Court-circuit sur l'alimentation capteurs	Eliminer le court-circuit
	-- --	●		Court-circuit sur la sortie transistor Eliminer le court-circuit
○	-- Erreur d'appareil interne Contacter le service après-venture

Legende:

eteinte

allumé

Clignant --

elconque

11.1 Entretien

L'appareil est sans maintenance.

11.2 Nettoyage de la surface du boîtier

Mettre l'appareil hors tension. Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

11.3 Réparation

L'appareil ne doit être réparé que par le fabricant.

Prendre en compte les consignes de sécurité.

11.4 Élimination des déchets

Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
