Type de produit	Relais électrique avec 2 sorties NF (relais semi-conducteurs opto)
Référence	IFM DP1613
Alimentation côté primaire	24 V DC (CEI 61131 type 3), courant d'entrée ≤ 2 A (fusible nécessaire)
Alimentation côté secondaire	TBTS/TBTP, tension max. 32 V DC (dérivé réseau jusqu'à 300 V cat. II)
Fonctions principales	Commutation de signaux ou courants avec séparation galvanique ; commande par entrées numériques 24 V ; 2 sorties NF (opto) ; commutation DC et AC
Entrées numériques	2 entrées (IN1, IN2) selon CEI 61131 type 3
Sorties	2 sorties NF (OUT1, OUT2), courant max. 1,25 A instantané par sortie, fréquence de commutation max. 1 Hz
Connecteurs	Primaire : M12 4 pôles ; Secondaire : M12 5 pôles
Température ambiante	0 à 60 °C (jusqu'à 4000 m) ; 0 à 52 °C (4000 à 10000 m)
Montage	Sur profilé ou fixation par bride (vis M4 ou collier, bride non fournie)
Indice de protection	Dépend des connecteurs et câbles utilisés (standard M12 requis)
Matériau du boîtier	Non spécifié (plastique technique probable)
Poids	Non spécifié (env. 30-50 g estimé)
Dimensions (approx.)	Non spécifié (env. 50 x 30 x 20 mm estimé)
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec chiffon microfibre doux et sec après mise hors tension
Sécurité	Isolation de base selon CEI 61010-1 ; protection contre surtensions externe requise pour les semi-conducteurs
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; pas de pièces détachées disponibles
Informations générales	Notice d'utilisation complète disponible sur www.ifm.com via QR code

FOIRE AUX QUESTIONS - DP1613 IFM

Quelle est la tension d'alimentation du côté primaire ?

L'alimentation du côté primaire est en 24 V DC selon CEI 61131 type 3. Le courant d'entrée doit être limité par un fusible de ≤ 2 A avec caractéristique T_fuse ≤ 120 s à 6,25 A.

Quel type de sorties possède le DP1613 ?

Le DP1613 dispose de 2 sorties NF (normalement fermées) à relais semi-conducteurs opto. Elles commutent des tensions continues ou alternatives avec une séparation galvanique.

Comment raccorder les connecteurs M12 ?

Les connecteurs M12 se montent verticalement pour éviter d'endommager le filetage. Serrer côté connecteur à 1,8 Nm max., côté prise à 1,3 ±0,1 Nm. Utiliser des câbles M12 à contacts dorés.

Quelle est la fréquence de commutation maximale des sorties ?

La fréquence de commutation maximale des sorties est de 1 Hz.

Le DP1613 peut-il être utilisé en environnements humides ?

Oui, l'appareil est adapté aux environnements humides. L'indice de protection final dépend des connecteurs et câbles utilisés (standard M12 requis).

Comment nettoyer l'appareil ?

Mettre l'appareil hors tension, puis nettoyer les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

Que faire si une sortie ne commute pas ?

Vérifier que la tension d'alimentation côté entrée est correcte (24 V DC). Si le problème persiste, remplacer l'appareil ou contacter le fabricant.

Quelles sont les conditions de température ambiante ?

La température ambiante est de 0 à 60 °C jusqu'à 4000 m d'altitude, et de 0 à 52 °C entre 4000 et 10000 m. Un déclassement est applicable au-delà.

Faut-il protéger les sorties contre les surtensions ?

Oui, les commutateurs semi-conducteurs sont sensibles aux surtensions. Il est recommandé de protéger les sorties en externe et de déparasiter les charges selfiques avec une diode de roue libre.

Où télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur www.ifm.com ou via le code QR présent sur l'appareil et l'emballage.

MODE D'EMPLOI DP1613 IFM

Notice d'utilisation

Plug relais (2 NF)

DP1613

FR

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Symbole de sécurité sur l'appareil.... 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Exemple d'application 5
3.2 Déclassement de température en fonction de l'altitude 6

4 Montage 7

5 Raccordement électrique 8

5.1 Côté primaire 8
5.2 Côté secondaire 8
5.3 Raccorder l'appareil 9

5.3.1 Monter les connecteurs.... 10
5.3.2 Démontage des connecteurs avec système anti-desserrage 10

6 Fonctionnement 11
7 Correction de défauts 12
8 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

▷ Danger de blessures légères, réversibles.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

L'appareil sert à commuter des signaux ou des courants avec une séparation galvanique. La commande s'effectue via les entrées numériques 24 V (CEI 61131 type 3). L'appareil a 2 sorties NF (relais semi-conducteurs opto). Une alimentation en tension séparée doit être prévue du côté sortie. Il est possible de commuter des tensions continues et alternatives.

L'appareil est adapté aux environnements humides. Respecter les remarques dans le chapitre « Montage ».

3.1 Exemple d'application

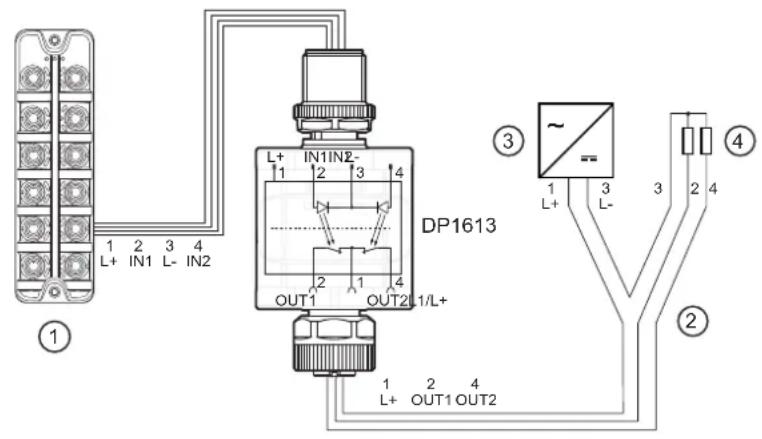

Fig. 1: Générateur de signaux avec alimentation propre
1 : Système de contrôle-commande 2 : Câble en Y
3 : Alimentation du circuit secondaire 4 : Charge

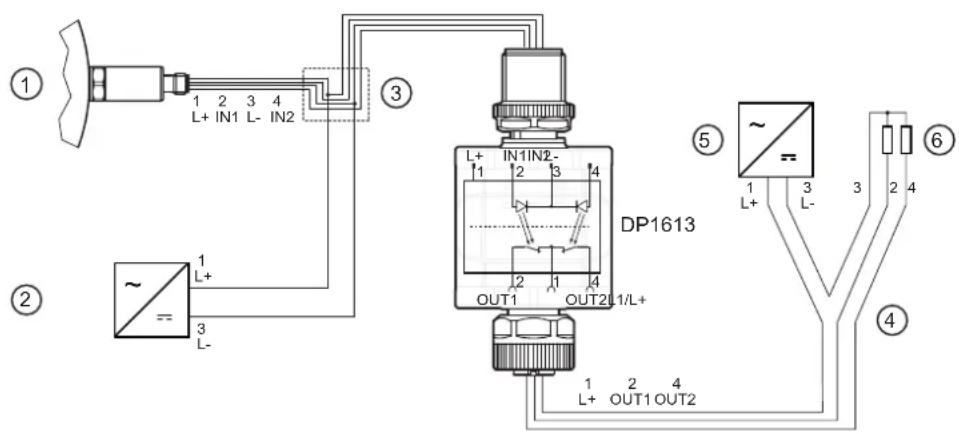

Fig. 2: Générateur de signaux sans alimentation propre

1 : Capteur 2 : Alimentation du circuit primaire

3 : Répartiteur en Y 4 : Câble en Y

5 : Alimentation du circuit secondaire 6 : Charge

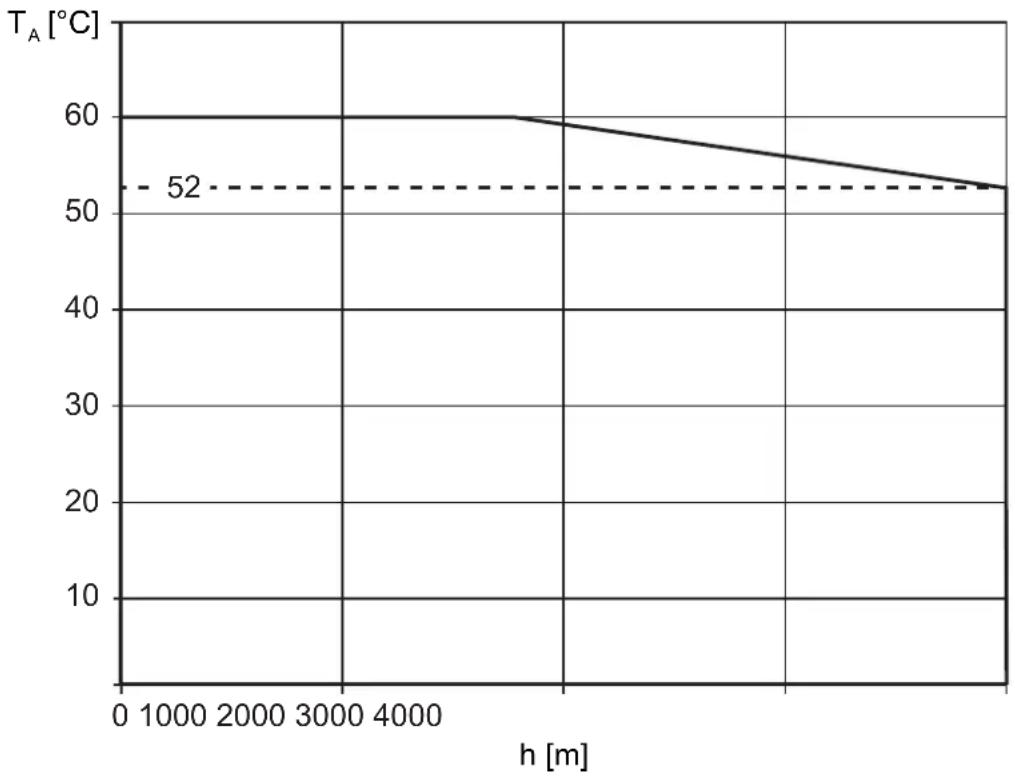

3.2 Déclassement de température en fonction de l'altitude

4 Montage

INFORMATION IMPORTANTE

Sollicitation par choc plus forte > IK06

Risque d'endommagement de l'appareil
L'indice de protection et, en cas d'environnement humide, la sécurité électrique peuvent être affectés
En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide d'une bride de fixation. A cet effet utiliser une vis M4 ou un collier.

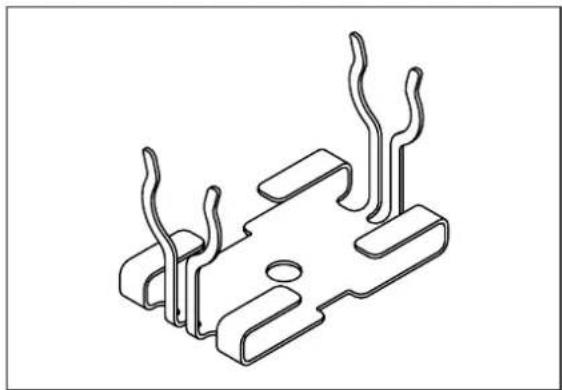

Fig. 3: Bride de fixation Fig. 4: Bride de fixation avec appareil fixé

La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Les circuits du côté primaire et du côté secondaire sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

5.1 Côté primaire

Alimentation selon TBTS, TBTP

ATTENTION

Le courant d'entrée de l'alimentation en tension n'est pas limité.

▷ Pas de protection contre l'incendie.
Protéger le circuit.
Protéger l'alimentation capteurs par le même fusible.

Potentiel Connecteur M12	1	Fusible
L+ / tension d'alimentation Broche 1 ≤ 2 A

Caractéristique de déclenchement nécessaire du fusible :

T_fuse ≤ 120 s à max. 6,25 A (protection incendie)

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

5.2 Côté secondaire

ATTENTION

Les commutateurs semi-conducteurs sont sensibles aux surtensions

Risque de défaut en raison d'une surtension
Protéger les commutateurs semi-conducteurs en externe contre les surtensions → (données techniques)
En cas de charges selfiques, elles doivent être déparasitées en externe (diode de roue libre)

Tension à la sortie : selon les indications des données techniques (TBTS / TBTP)

ATTENTION

Le courant de sortie n'est pas limité.

▷ Pas de protection contre l'incendie.
Risque de défaut en raison d'une surcharge/d'un court-circuit.
▶ Limiter le courant de sortie.

Protéger le circuit.

Potentiel Prise M12	2	Fusible
OUT1 Broche 2 ≤ 1,25 A instantané
OUT2 Broche 4 ≤ 1,25 A instantané
L+ (alternative à la protection individuelle des sorties)	Broche 1 ≤ 1,25 A instantané

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

Les charges capacitives ne sont pas admises (relais semi-conducteurs opto).

Fréquence de commutation max. des sorties : 1 Hz

5.3 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

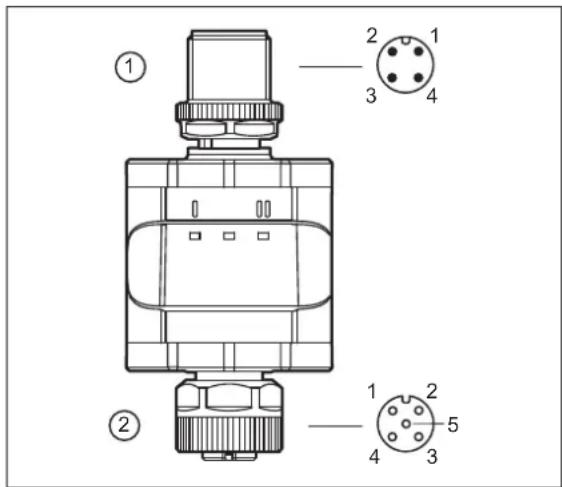

1 : Connecteur M12, 4 pôles

(côté primaire)

• Broche 1 : L+ / tension d'alimentation
• Broche 2 : IN1 / entrée numérique 1
• Broche 3 : L- / tension d'alimentation
• Broche 4 : IN2 / entrée numérique 2

2 : Prise M12, 5 pôles

(côté secondaire)
• Broche 1 : L1 / L+ (AC/DC)
- Broche 2 : OUT1
• Broche 3 : non utilisée
- Broche 4 : OUT2
• Broche 5 : non utilisée

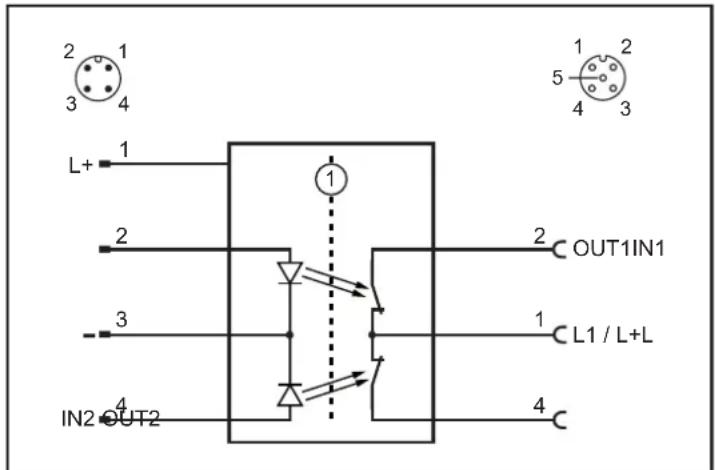

Fig. 5: Raccordement électrique

1 : Isolation galvanique → voir Raccordement électrique (→ 8)

Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.

Informations sur les câbles en Y adaptés, les répartiteurs en Y et autres accessoires sur www.ifm.com.

5.3.1 Monter les connecteurs

Les connecteurs M12 dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent au standard M12 doivent être utilisés. Pour les câbles coupés par lui-même, l'installateur du système doit s'assurer que les exigences de l'indice de protection spécifié sont remplies.

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

▶ Vérifier le bon positionnement et le montage correct des connecteurs M12.
▷ Si ces instructions ne sont pas suivies, l'indice de protection spécifié ne peut pas être garanti.

▶ Utiliser des câbles M12 avec contacts dorés.

Placer verticalement les connecteurs M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage.

Raccorder le connecteur à l'appareil. La flèche indique la position du codage.

▶ Effectuer le vissage selon les indications du fabricant du câble.

- Couple de serrage maximum côté connecteur ① : 1,8 Nm

- Couple de serrage maximum côté prise ② : 1,3 ±0,1 Nm

Longueur maximale du câble : chaque côté 30 m

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

5.3.2 Démontage des connecteurs avec système anti-desserrage

Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.

6 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel. Il commute les sorties en fonction des signaux d'entrée appliqués.

7 Correction de défauts

Erreur Raison Correction de défauts
La sortie ne commute pas Tension d'alimentation trop faible du côté entrée		Appliquer la tension d'alimentation correcte du côté entrée

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
