DP1603 - Relais électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais électrique (Plug relais 2 NO)
Marque	IFM
Modèle	DP1603
Nombre de sorties	2 (NO, normalement ouvertes)
Tension d'alimentation primaire	24 V DC (TBTS/TBTP), courant max 2 A
Tension côté secondaire	Jusqu'à 32 V DC/AC (TBTS/TBTP), courant max 1,25 A par sortie
Isolation galvanique	Oui, isolation de base selon CEI 61010-1
Connecteurs	M12 : 4 pôles (primaire), 5 pôles (secondaire)
Longueur de câble max	30 m par côté
Température ambiante	0 à 60 °C (déclassement possible en altitude)
Indice de protection	IP67 (avec connecteurs M12 correctement montés)
Montage	Sur rail ou par bride de fixation (vis M4 ou collier)
Matériau du boîtier	Plastique renforcé (estimation)
Poids	Environ 100 g
Dimensions (L x l x h)	Environ 120 x 30 x 30 mm
Fonctions principales	Commutation de signaux avec séparation galvanique ; commande par entrées numériques 24 V (CEI 61131 type 3)
Entretien et nettoyage	Aucun entretien ; nettoyage avec un chiffon microfibre sec, appareil hors tension
Sécurité	Utilisation avec circuits TBTS/TBTP ; protection externe des sorties contre les surtensions et surcharges requise
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; bride de fixation non fournie, disponible en accessoire
Informations générales	Notice complète disponible via QR code sur l'appareil ou sur www.ifm.com

FOIRE AUX QUESTIONS - DP1603 IFM

Comment brancher le DP1603 ?

Mettez l'installation hors tension. Raccordez le connecteur M12 4 pôles (primaire) : broche 1 = L+ (24 V), broche 2 = IN1, broche 3 = L-, broche 4 = IN2. Pour le côté secondaire (prise M12 5 pôles) : broche 1 = L1/L+, broche 2 = OUT1, broche 4 = OUT2. Respectez les couples de serrage : 1,8 Nm côté connecteur, 1,3 Nm côté prise.

Quelle est la tension d'alimentation requise ?

L'alimentation primaire doit être en 24 V DC (TBTS/TBTP). Le courant d'entrée ne doit pas dépasser 2 A. Une protection par fusible (T ≤ 120 s à 6,25 A max) est nécessaire sauf si l'alimentation est de type « limited energy » (CEI 61010-1) ou classe 2 (UL 1310).

Puis-je commuter du 230 V AC avec ce relais ?

Non. La tension côté secondaire est limitée à 32 V DC/AC max (selon les données techniques). Il n'est pas conçu pour le 230 V. Utilisez-le uniquement pour des signaux ou des circuits à basse tension.

Quels types de capteurs puis-je connecter aux entrées ?

Les entrées numériques IN1 et IN2 sont compatibles avec les capteurs 24 V selon CEI 61131 type 3. Assurez-vous que le capteur fournit un signal 24 V (actif haut) et respecte les spécifications de courant.

Comment protéger les sorties contre les surcharges ?

Chaque sortie (OUT1, OUT2) doit être protégée par un fusible instantané de 1,25 A max. Vous pouvez aussi protéger la broche L+ (côté secondaire) par un fusible 1,25 A. Les charges selfiques doivent être déparasitées (diode de roue libre). Évitez les charges capacitives.

Que faire si une sortie ne commute pas ?

Vérifiez la tension d'alimentation côté entrée (primaire). Elle doit être de 24 V DC. Si la tension est trop faible, la sortie ne commutera pas. Assurez-vous aussi que les entrées IN1/IN2 reçoivent un signal valide (24 V).

Quel est l'indice de protection du DP1603 ?

L'indice de protection est IP67 lorsque les connecteurs M12 sont correctement montés et vissés. Utilisez des câbles M12 avec contacts dorés et respectez les couples de serrage indiqués.

Puis-je utiliser des câbles non M12 ?

Non. Seuls des connecteurs M12 standards garantissent l'indice de protection et la sécurité. Si vous coupez vous-même les câbles, assurez-vous qu'ils respectent les exigences IP et utilisez des contacts dorés.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. N'utilisez pas de solvants ou de produits abrasifs.

Où trouver la bride de fixation et les autres accessoires ?

La bride de fixation n'est pas incluse. Vous pouvez la commander séparément sur www.ifm.com. Cherchez les accessoires pour le DP1603. D'autres accessoires (câbles en Y, répartiteurs) sont également disponibles.

MODE D'EMPLOI DP1603 IFM

Notice d'utilisation

Plug relais (2 NO)

DP1603

FR

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Symbole de sécurité sur l'appareil.... 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Exemple d'application 5
3.2 Déclassement de température en fonction de l'altitude 6

4 Montage 7

5 Raccordement électrique 8

5.1 Côté primaire 8
5.2 Côté secondaire 8
5.3 Raccorder l'appareil 9

5.3.1 Monter les connecteurs.... 10
5.3.2 Démontage des connecteurs avec système anti-desserrage 10

6 Fonctionnement 11
7 Correction de défauts 12
8 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

▷ Danger de blessures légères, réversibles.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

L'appareil sert à commuter des signaux ou des courants avec une séparation galvanique. La commande s'effectue via les entrées numériques 24 V (CEI 61131 type 3). L'appareil a 2 sorties NO (relais semi-conducteurs opto). Une alimentation en tension séparée doit être prévue du côté sortie. Il est possible de commuter des tensions continues et alternatives.

L'appareil est adapté aux environnements humides. Respecter les remarques dans le chapitre « Montage ».

3.1 Exemple d'application

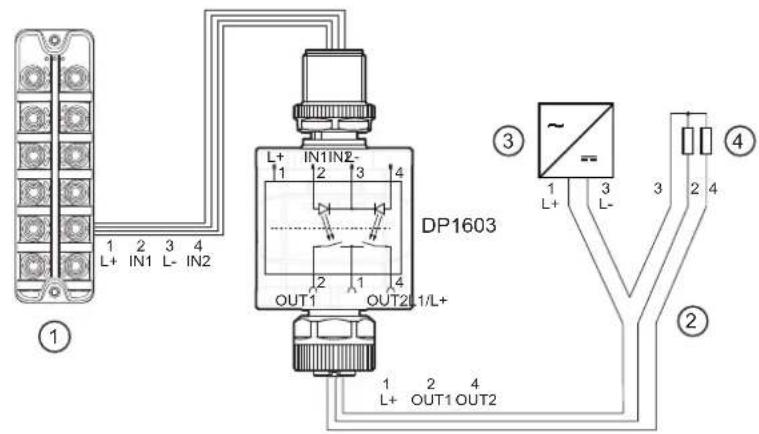

Fig. 1: Générateur de signaux avec alimentation propre
1 : Système de contrôle-commande 2 : Câble en Y
3 : Alimentation du circuit secondaire 4 : Charge

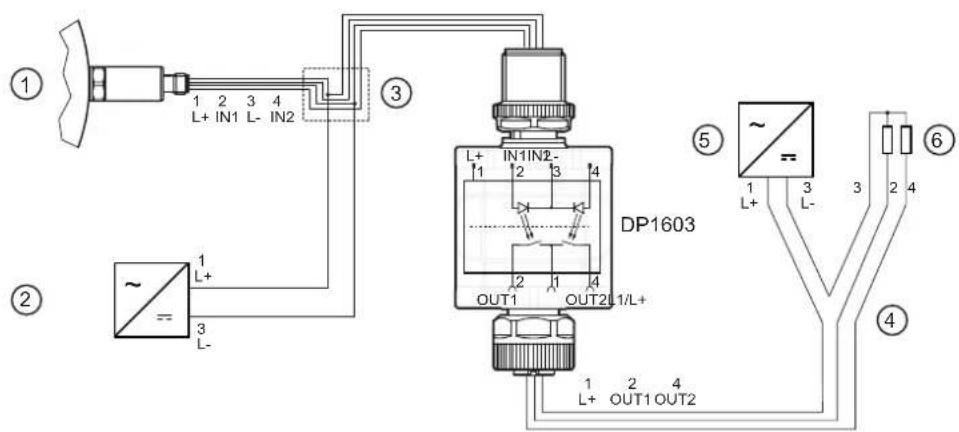

Fig. 2: Générateur de signaux sans alimentation propre

1 : Capteur 2 : Alimentation du circuit primaire

3 : Répartiteur en Y 4 : Câble en Y

5 : Alimentation du circuit secondaire 6 : Charge

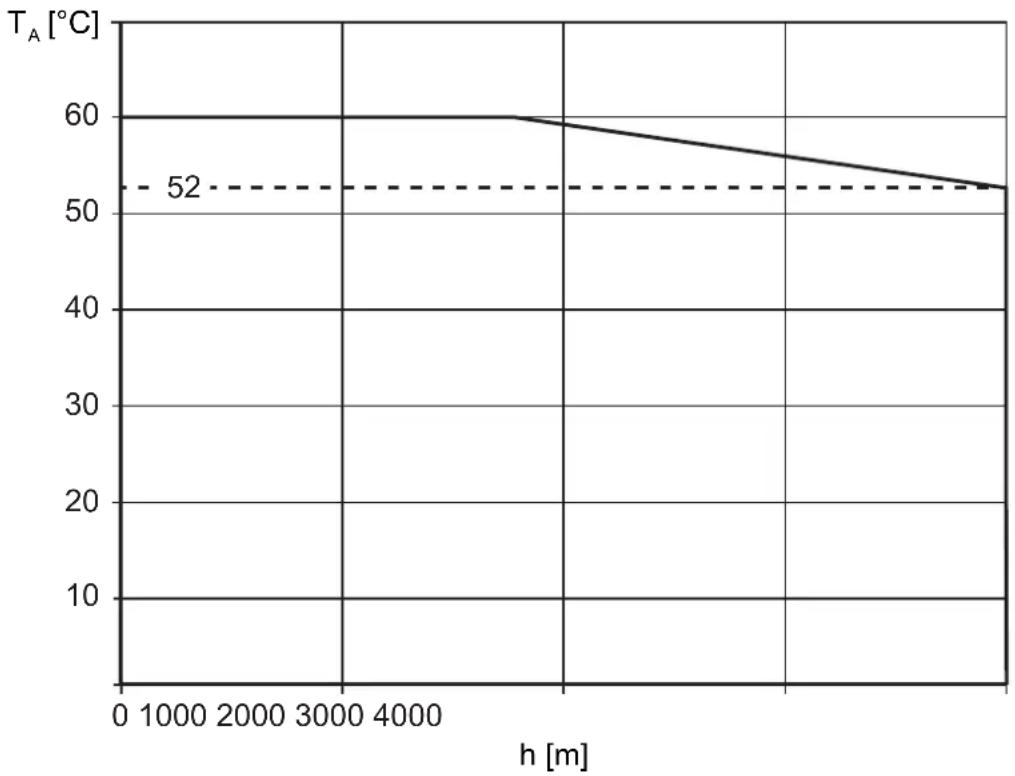

3.2 Déclassement de température en fonction de l'altitude

4 Montage

INFORMATION IMPORTANTE

Sollicitation par choc plus forte > IK06

Risque d'endommagement de l'appareil
L'indice de protection et, en cas d'environnement humide, la sécurité électrique peuvent être affectés
En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide d'une bride de fixation. A cet effet utiliser une vis M4 ou un collier.

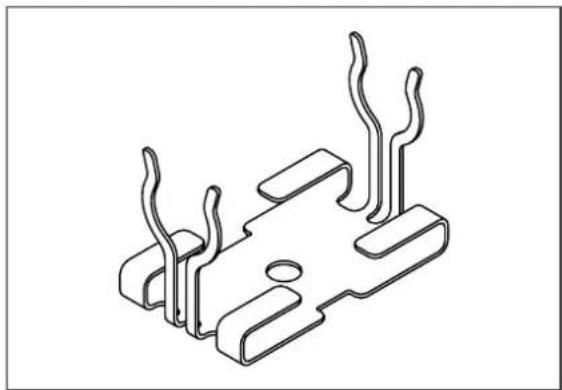

Fig. 3: Bride de fixation Fig. 4: Bride de fixation avec appareil fixé

La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Les circuits du côté primaire et du côté secondaire sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

5.1 Côté primaire

Alimentation selon TBTS, TBTP

ATTENTION

Le courant d'entrée de l'alimentation en tension n'est pas limité.

▷ Pas de protection contre l'incendie.
Protéger le circuit.
Protéger l'alimentation capteurs par le même fusible.

Potentiel Connecteur M12	1	Fusible
L+ / tension d'alimentation Broche 1 ≤ 2 A

Caractéristique de déclenchement nécessaire du fusible :

T_fuse ≤ 120 s à max. 6,25 A (protection incendie)

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

5.2 Côté secondaire

ATTENTION

Les commutateurs semi-conducteurs sont sensibles aux surtensions

Risque de défaut en raison d'une surtension
Protéger les commutateurs semi-conducteurs en externe contre les surtensions → (données techniques)
En cas de charges selfiques, elles doivent être déparasitées en externe (diode de roue libre)

Tension à la sortie : selon les indications des données techniques (TBTS / TBTP)

ATTENTION

Le courant de sortie n'est pas limité.

▷ Pas de protection contre l'incendie.
Risque de défaut en raison d'une surcharge/d'un court-circuit.
▶ Limiter le courant de sortie.

Protéger le circuit.

Potentiel Prise M12	2	Fusible
OUT1 Broche 2 ≤ 1,25 A instantané
OUT2 Broche 4 ≤ 1,25 A instantané
L+ (alternative à la protection individuelle des sorties)	Broche 1 ≤ 1,25 A instantané

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

Les charges capacitives ne sont pas admises (relais semi-conducteurs opto).

Fréquence de commutation max. des sorties : 1 Hz

5.3 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

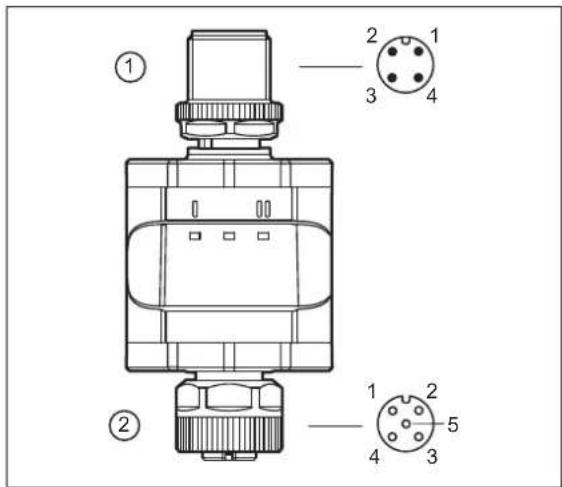

1 : Connecteur M12, 4 pôles

(côté primaire)
• Broche 1 : L+ / tension d'alimentation
• Broche 2 : IN1 / entrée numérique 1
• Broche 3 : L- / tension d'alimentation
• Broche 4 : IN2 / entrée numérique 2

2 : Prise M12, 5 pôles

(côté secondaire)
• Broche 1 : L1 / L+ (AC/DC)
• Broche 2 : OUT1
• Broche 3 : non utilisée
- Broche 4 : OUT2
• Broche 5 : non utilisée

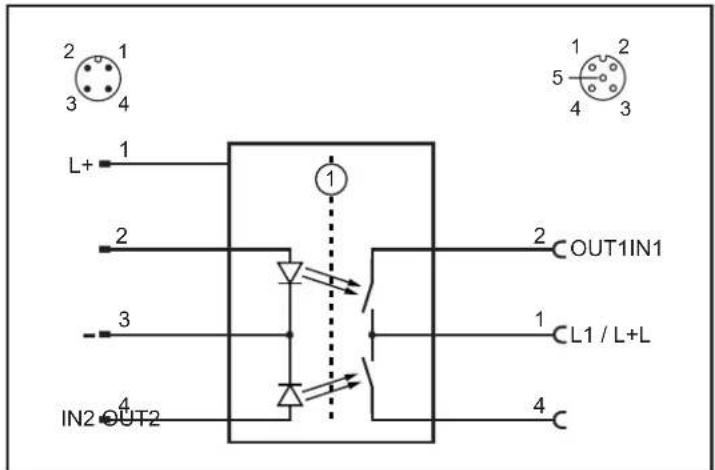

Fig. 5: Raccordement électrique

1 : Isolation galvanique → voir Raccordement électrique (→ 8)

Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.

Informations sur les câbles en Y adaptés, les répartiteurs en Y et autres accessoires sur www.ifm.com.

5.3.1 Monter les connecteurs

Les connecteurs M12 dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent au standard M12 doivent être utilisés. Pour les câbles coupés par lui-même, l'installateur du système doit s'assurer que les exigences de l'indice de protection spécifié sont remplies.

L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.

▶ Vérifier le bon positionnement et le montage correct des connecteurs M12.
▷ Si ces instructions ne sont pas suivies, l'indice de protection spécifié ne peut pas être garanti.

▶ Utiliser des câbles M12 avec contacts dorés.

Placer verticalement les connecteurs M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage.

Raccorder le connecteur à l'appareil. La flèche indique la position du codage.

▶ Effectuer le vissage selon les indications du fabricant du câble.

- Couple de serrage maximum côté connecteur ① : 1,8 Nm

- Couple de serrage maximum côté prise ② : 1,3 ±0,1 Nm

Longueur maximale du câble : chaque côté 30 m

▶ Fixer tous les câbles 200 mm après leur sortie du connecteur afin de résister à la traction.

5.3.2 Démontage des connecteurs avec système anti-desserrage

Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.

6 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel. Il commute les sorties en fonction des signaux d'entrée appliqués.

7 Correction de défauts

Erreur Raison Correction de défauts
La sortie ne commute pas Tension d'alimentation trop faible du côté entrée		Appliquer la tension d'alimentation correcte du côté entrée

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
