DP4402 - Électronique industrielle IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DP4402 IFM au format PDF.
| Type de produit | Prolongateur d'impulsions (IP 69K) |
| Marque | IFM |
| Modèle | DP4402 |
| Catégorie | Électronique industrielle |
| Indice de protection | IP 69K |
| Alimentation | 18-32 V DC, TBTS/TBTP, max. 2 A |
| Sorties | 2 sorties TOR (OUT1, OUT2), configurables NO/NC |
| Entrées | 2 entrées TOR (IN1, IN2) |
| Interface de configuration | IO-Link (C/Q) |
| Fonctions principales | Prolongation, raccourcissement ou retard d'impulsions ; génération d'impulsions sur front montant/descendant |
| Temporisations réglables | Temporisation à l'enclenchement (dS), temporisation au déclenchement (dr), temps de maintien (h.t) |
| Affichage | LED 7 segments, 4 digits (rouge) |
| LED indicateurs | Power (verte), OUT1 (jaune), OUT2 (jaune) |
| Raccordement | Connecteurs M12 (4 pôles et 5 pôles) |
| Longueur de câble max. | 30 m sans IO-Link, 20 m avec IO-Link (côté maître) |
| Couple de serrage | 1,3 ± 0,1 Nm (connecteur mâle), max. 1,8 Nm (prise femelle) |
| Montage | Fixation par colliers |
| Entretien | Sans entretien |
| Réparation | Non réparable |
| Élimination | Écologique selon réglementations nationales |
| Normes de sécurité | Isolation de base selon CEI 61010-1 |
FOIRE AUX QUESTIONS - DP4402 IFM
Questions des utilisateurs sur DP4402 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Électronique industrielle au format PDF gratuitement ! Retrouvez votre notice DP4402 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DP4402 de la marque IFM.
MODE D'EMPLOI DP4402 IFM
Notice d'utilisation
Prolongateur d'impulsions (IP 69K)
DP4402
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Symbole de sécurité sur l'appareil.... 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fonctions 6
4.1 Utilisation en tant qu'appareil IO-Link 6
4.1.1 Informations générales 6
4.1.2 Application 6
4.1.3 IO Device Description (IODD) 6
4.2 Diagrammes fonctionnels 6
4.2.1 Configuration de l'entrée : commandée par impulsion.... 6
4.2.2 Configuration de l'entrée : commandée par front.... 7
5 Montage 8
6 Raccordement électrique 9
6.1 Côté entrée 9
6.2 Raccorder l'appareil 9
6.2.1 Monter les connecteurs.... 10
6.2.1.1 Longueur de câble maximale 10
7 Eléments de service et d'indication 11
7.1 LED.... 11
7.2 Affichage.... 11
8 Menu.... 12
8.1 Remarques générales.... 12
8.2 Paramètres réglables via IO-Link 12
8.2.1 ou1 — configuration de la sortie.... 12
8.2.2 dln1 — configuration de l'entrée.... 12
8.2.3 dS1 — temporisation à l'enclenchement 12
8.2.4 dr1 — temporisation au déclenchement.... 12
8.2.5 h.t1 — temps de maintien 12
8.2.6 ou2 — configuration de la sortie.... 12
8.2.7 dln2 — configuration de l'entrée.... 13
8.2.8 dS2 — temporisation à l'enclenchement 13
8.2.9 dr2 — temporisation au déclenchement.... 13
8.2.10 h.t2 — temps de maintien 13
8.2.11 FLASH_ON – activer le clignotement de l'affichage 13
8.2.12 FLASH_OFF – désactiver le clignotement de l'affichage.... 13
8.2.13 internal_temperature – température de fonctionnement du microcontrôleur ..... 13
8.2.14 operation_hours – heures de fonctionnement ..... 13
8.2.15 Tag spécifique à l'utilisateur 13
8.2.16 Tag de localisation 14
8.2.17 Tag de fonction 14
9 Fonctionnement 15
10 Correction de défauts 16
11 Maintenance, réparation et élimination 17
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
1.3 Symbole de sécurité sur l'appareil
Symbole de sécurité sur l'appareil :
▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.
2 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
- Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
- Observer les documents applicables.
3 Usage prévu
L'appareil peut émettre des impulsions entrantes prolongées à la sortie. L'appareil est conçu comme un appareil ES standard. IO-Link sert uniquement d'interface de configuration.

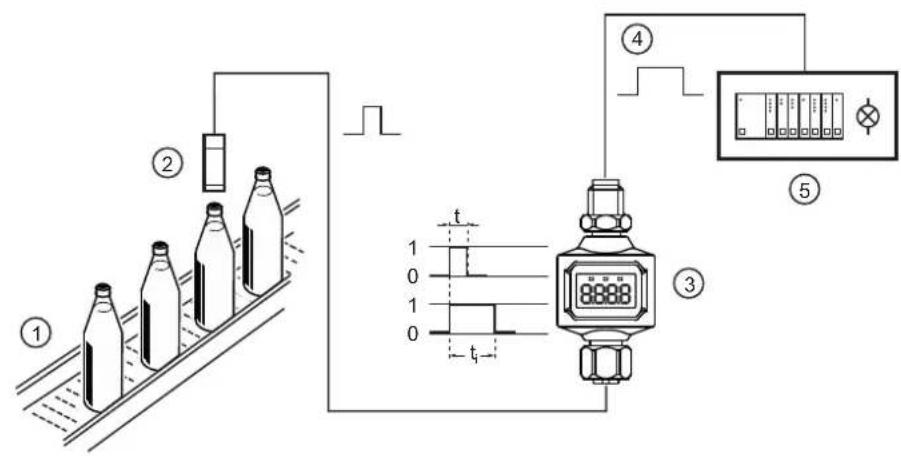

Fig. 1: Exemple : Prolongation de l'impulsion entre le capteur et le boîtier de contrôle
1 : Convoyeur 2 : Générateur d'impulsions sur le convoyeur
3 : DP4402 4 : Sortie transistor
5 : API, boîtiers de contrôle, ...
L'appareil est adapté aux environnements humides. Respecter les indications des chapitres « Montage » et « Raccordement électrique ».
L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).
L'appareil n'est conçu que pour une utilisation en intérieur.
▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).
La précision et la fonctionnalité de l'appareil ne peuvent être garanties que dans les limites de la spécification.
Pour les signaux d'entrée, l'utilisateur doit prévoir des filtres d'entrée numériques correspondants, si nécessaire.
4 Fonctions
L'appareil supporte deux comportements de sortie différents :
- Il peut émettre une impulsion d'entrée prolongée, raccourcie ou retardée à la sortie.
- Le front du signal d'entrée peut servir de déclencheur pour déclencher une impulsion à la sortie. La durée de l'impulsion est réglée par un paramètre.
Une interface IO-Link est disponible pour le paramétrage et le diagnostic. Les possibilités suivantes sont disponibles :
- Réglage à distance : lecture et modification du paramétrage actuel
- Paramétrage IO-Link : IO Device Description (IODD) ( 6)
Pour le diagnostic, les états d'entrée et de sortie sont disponibles via les données process.
En raison du temps de cycle, l'exactitude de la date de process affichée via IO-Link ne peut pas être garantie.
4.1 Utilisation en tant qu'appareil IO-Link
4.1.1 Informations générales
Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.
L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.
Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :
www.io-link.ifm
4.1.2 Application
L'utilisation de l'interface IO-Link dans l'application n'est pas prévue. Celle-ci sert principalement à régler confortablement l'appareil.
4.1.3 IO Device Description (IODD)
Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur documentation.ifm.com
4.2 Diagrammes fonctionnels
La sortie est définie comme NO (no) ou NF (nc) via le paramètre [ou1] ou [ou2].

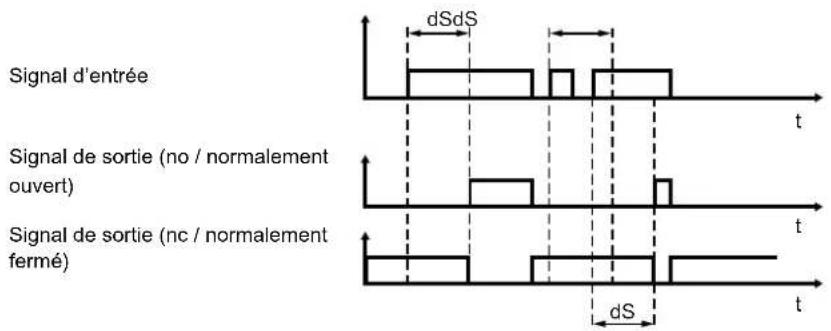

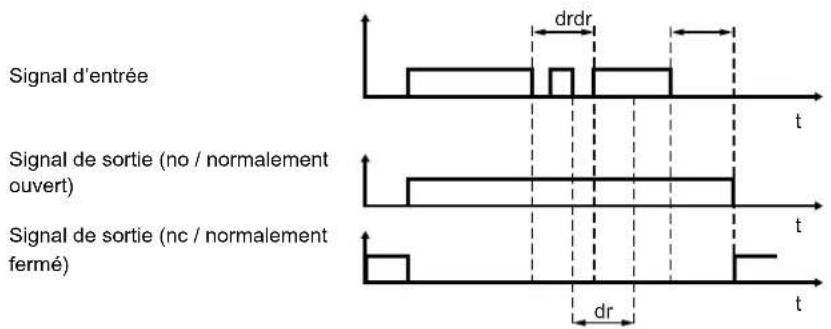

4.2.1 Configuration de l'entrée : commandée par impulsion
L'utilisation de la temporisation à l'enclenchement et au déclenchement permet de délivrer des impulsions d'entrée prolongées, raccourcies ou retardées à la sortie. La durée de l'impulsion de sortie dépend de la durée d'impulsion à l'entrée.
other
| Signal Type | Time Segment | Signal Value | |-------------|--------------|--------------| | Signal d'entrée | t | High | | Signal de sortie (no / normalement ouvert) | t | Low | | Signal de sortie (nc / normalement fermé) | t | Medium |Fig. 2: Temporisation à l'enclenchement
Après la mise en marche, le fonctionnement correct de l'appareil n'est assuré qu'après la présence d'au moins un front montant à l'entrée.
4.2.2 Configuration de l'entrée : commandée par front
Le front du signal d'entrée est le déclencheur pour la sortie d'impulsions à la sortie. La durée de l'impulsion de sortie est toujours constante et est déterminée par le paramètre [h.t1] ou [h.t2]. Le déclencheur peut être réglé soit sur le front positif, soit sur le front négatif.
5 Montage
INFORMATION IMPORTANTE
Sollicitation par choc plus forte > IK06
Risque d'endommagement de l'appareil
L'indice de protection et, en cas d'environnement humide, la sécurité électrique peuvent être affectés
En fonction des exigences de son application, l'installateur du système doit, le cas échéant, protéger l'appareil par des mesures externes.
Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.
INFORMATION IMPORTANTE
Pas d'indice de protection / pas de protection des contacts sans connecteurs montés / bouchons.
▷ Possibilité d'encrassement / d'humidité inadmissible.
Séparation des circuits / sécurité peuvent être affectés.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de souillure 2.
▶ Séparation / sécurité assurée.
▶ Raccorder les connecteurs M12 de l'appareil (→ Raccordement électrique).
▶ Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations.
▶ Si nécessaire, fixer l'appareil à l'aide des colliers.
A noter pour tous les types de fixation :
Il incombe à l'installateur du système de respecter les exigences sur la fixation de l'appareil dans l'application par rapport aux chocs, aux vibrations, aux accélérations et au poids.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
ATTENTION
Emploi dans les environnements humides
▷ Un choc électrique est possible.
Déclassement de la tension nécessaire (→ Données techniques).
Les circuits du côté entrée et le côté sortie sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).
Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.
6.1 Côté entrée
Tension d'alimentation (TBTS/TBTP)
ATTENTION
Le courant d'entrée de la tension d'alimentation n'est pas limité.
▷ Pas de protection contre l'incendie.
Protéger le circuit.
Protéger l'alimentation capteurs par le même fusible.
| Potentiel Connecteur M12 | 1 | Fusible |
| L+ / tension d'alimentation Broche 1 ≤ 2 A |
Caractéristique de déclenchement nécessaire du fusible :
T_fuse ≤ 120 s à max. 6,25 A (protection incendie)
Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.
Réaction des sorties en cas de surcharge ou de court-circuit :
Pour l'autoprotection de la sortie en cas de sollicitations thermiques trop élevées (causées par un court-circuit ou une surcharge), l'étage de sortie commence à commuter avec une fréquence d'impulsion. Un court-circuit continu / une surcharge pendant plusieurs heures peut endommager l'étage de sortie !
6.2 Raccorder l'appareil
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

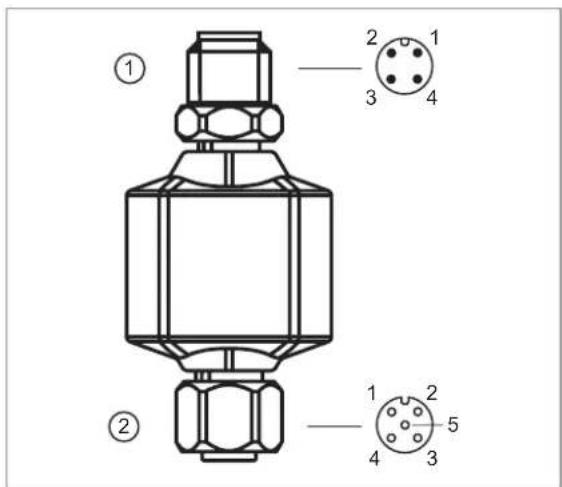

Fig. 5: Raccordement électrique
1 : Connecteur M12, 4 pôles
• Broche 1 : L+ / tension d'alimentation
• Broche 2 : OUT2 / sortie TOR 2
• Broche 3 : L-/ tension d'alimentation
• Broche 4 : OUT1 / sortie TOR 1 / IO-Link (C/Q)
2 : Prise M12, 5 pôles
- Broche 1 : L+
• Broche 2 : IN2 / entrée TOR 2 - Broche 3 : L-
• Broche 4 : IN1 / entrée TOR 1
• Broche 5 : non utilisée
Aucune tension externe ne doit être fournie à l'appareil via la prise M12 5 pôles ②.
Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.
Voir aussi les exemples d'applications (→ Usage prévu)
6.2.1 Monter les connecteurs
Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.
▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.
Si connecteur dans l'appareil :
▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 1,8 Nm
Si les prises sont dans l'appareil :
▶ Visser le connecteur mâle à 1,3 ± 0,1 Nm.
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).
6.2.1.1 Longueur de câble maximale
- Sans communication IO-Link : chaque côté 30 m
- Avec la communication IO-Link : du côté du maître 20 m

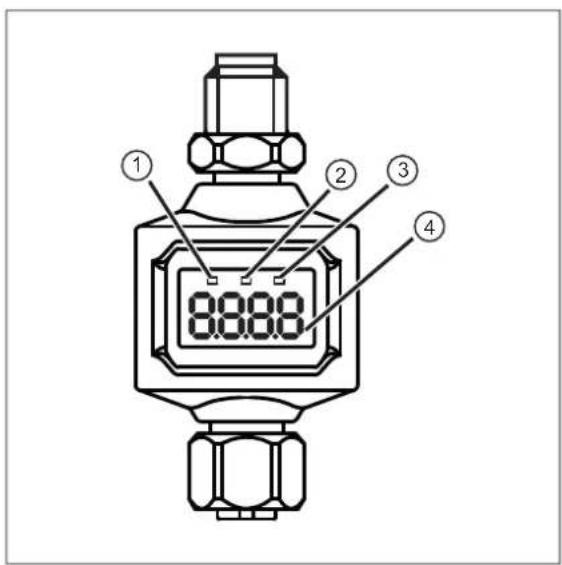

7 Eléments de service et d'indication
| LED Couleur Etat Description | ||||
| I OUT1 jaune allumée Sortie 1 est communutée. | ||||
| Power verte allumée Alimentation en tension OK. | Appareil en mode de fonctionnement. | |||
| éteinte Aucune alimentation en tension.Appareil désactivé. | ||||
| II OUT2 jaune allumée Sortie 2 est communutée. | ||||
Signaux d'erreur et diagnostic : Correction de défauts
7.2 Affichage
| Couleur Description | |
| rouge Affichage LED à 7 segments, 4 digits |
Signaux d'erreur et diagnostic : Correction de défauts
En mode de fonctionnement, aucune valeur n'est affichée sur l'écran.
8 Menu
8.1 Remarques générales
Indépendamment du mode de fonctionnement (mode ES standard ou appareil IO-Link) l'appareil peut être paramétré via un outil IO-Link.
Le clonage des paramètres et la mémorisation des paramètres sont possibles via un outil IO-Link.
8.2 Paramètres réglables via IO-Link
Les fonctions ou paramètres suivants sont uniquement disponibles via l'outil IO-Link.
8.2.1 ou1 — configuration de la sortie
Définition de la logique de sortie sur la sortie OUT1.
[OFF] = la sortie est désactivée.
[no] = le commutateur est fermé en cas d'activation.
[nc] = le commutateur est ouvert en cas d'activation.
8.2.2 dln1 — configuration de l'entrée
Configuration de l'évaluation des signaux sur l'entrée IN1.
[PULS] = sortie prolongée, raccourcie et retardée d'une impulsion d'entrée à la sortie
[EdG] = sortie d'une impulsion de durée définie en cas de front montant à l'entrée
[-EdG] = sortie d'une impulsion de durée définie en cas de front descendant à l'entrée
8.2.3 dS1 — temporisation à l'enclenchement
Temporisation quand la sortie OUT1 passe en état de commutation actif.
Cette fonction n'est disponible que si l'option [PULS] est sélectionnée comme configuration d'entrée.
8.2.4 dr1 — temporisation au déclenchement
Temporisation quand la sortie OUT1 passe en état de repos.
Cette fonction n'est disponible que si l'option [PULS] est sélectionnée comme configuration d'entrée.
8.2.5 h.t1 — temps de maintien
Définition de la durée de maintien de la sortie OUT1 dans l'état de commutation actif.
Cette fonction n'est disponible que si l'option [EdG] ou [-EdG] est sélectionnée comme configuration d'entrée.
8.2.6 ou2 — configuration de la sortie
Définition de la logique de sortie sur la sortie OUT2.
[OFF] = la sortie est désactivée.
[no] = le commutateur est fermé en cas d'activation.
[nc] = le commutateur est ouvert en cas d'activation.
8.2.7 dln2 — configuration de l'entrée
Configuration de l'évaluation des signaux sur l'entrée IN2.
[PULS] = sortie prolongée, raccourcie et retardée d'une impulsion d'entrée à la sortie
[EdG] = sortie d'une impulsion de durée définie en cas de front montant à l'entrée
[-EdG] = sortie d'une impulsion de durée définie en cas de front descendant à l'entrée
8.2.8 dS2 — temporisation à l'enclenchement
Temporisation quand la sortie OUT2 passe en état de commutation actif.
Cette fonction n'est disponible que si l'option [PULS] est sélectionnée comme configuration d'entrée.
8.2.9 dr2 — temporisation au déclenchement
Temporisation quand la sortie OUT2 passe en état de repos.
Cette fonction n'est disponible que si l'option [PULS] est sélectionnée comme configuration d'entrée.
8.2.10 h.t2 — temps de maintien
Définition de la durée de maintien de la sortie OUT2 dans l'état de commutation actif.
Cette fonction n'est disponible que si l'option [EdG] ou [-EdG] est sélectionnée comme configuration d'entrée.
8.2.11 FLASH\_ON – activer le clignotement de l'affichage
Pour l'identification d'un appareil. L'affichage clignote et affiche [dEVC].
8.2.12 FLASH\_OFF – désactiver le clignotement de l'affichage
Désactive le clignotement de l'affichage.
8.2.13 internal\_temperature – température de fonctionnement du microcontrôleur
Lecture des données du capteur de température interne du microcontrôleur
8.2.14 operation\_hours – heures de fonctionnement
Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.
8.2.15 Tag spécifique à l'utilisateur
Description de l'application spécifique au client, longueur max. 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
8.2.16 Tag de localisation
Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
8.2.17 Tag de fonction
Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères.
Valeur par défaut : « *** » / peut être définie librement par l'utilisateur
9 Fonctionnement
Après la mise sous tension, l'appareil se trouve en mode de fonctionnement (SIO). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés.
Le mode de fonctionnement normal est le mode SIO, car la transmission en temps réel des données ne peut pas être garantie en raison du temps de cycle d'IO-Link.
10 Correction de défauts
| Afficheur | LED | Erreur Correction du défaut | |||
| I Power II | |||||
| OFF éteinte éteinte | éteinte T | tension d'ali- | mentation trop basse. Vérifier / corriger la tension d'ali-mentation :Raccordement électrique. | ||
| SC clignote quel- | conque | clignote Courant de surcharge à la sortie decommutation OUTx (voir LED I/II). | Contrôler si un court-circuit ou uncourant de surcharge se produitsur la sortie de commutation. Eli-miner le défaut. | ||
| Segment tour-nant en cercle | quel-conque | quel-conque | quel-conque | La température dans le boîtier dé-passe la valeur limite. | Vérifier la température de l'appa-reil |
| DEUC quel- | conque | allumée quel-conque | Identification de l'appareil activée(commande système : FLASH_ON) | Désactiver l'identification de l'appareil (commande système :FLASH_OFF) | |
11 Maintenance, réparation et élimination
L'appareil est sans entretien.
▶ Effectuer le nettoyage en tenant compte des données techniques (indice de protection) et de la technologie de raccordement utilisée.
Les produits de nettoyage doivent être contrôlés par le fabricant / l'exploitant du système quant à leur compatibilité avec les matériaux de l'appareil (→ Données techniques) et la technique de raccordement utilisée.
Les produits de nettoyage ne doivent pas endommager les matériaux de l'appareil.
L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
